Коммутаторы Huawei уровня доступа и агрегации

В категории 239 позиций: коммутаторы уровня доступа, к которым подключаются рабочие места, камеры и точки доступа, и коммутаторы агрегации, которые собирают трафик доступа и отдают его в ядро сети. Портов доступа от 8 до 48, аплинки от 1 до 100 Гбит/с, есть исполнения с питанием устройств по проводу.

Серии в этой категории

Как выбрать

Сколько портов нужно коммутатору доступа

Порты доступа считают по рабочим местам, камерам и точкам Wi-Fi с запасом на подключения, которые появятся позже. В каталоге 82 исполнения на 24 порта и 77 на 48, дальше идут 8 портов (29 позиций), 10 (12) и 16 (10). Порты Uplink в это число не входят и считаются отдельно.

Чем коммутатор с PoE отличается от обычного и какой бюджет PoE нужен

Коммутатор с PoE питает телефоны, камеры и точки доступа по тому же кабелю, по которому идут данные. У 127 позиций категории PoE нет, у 61 стоит PoE+ (802.3at, до 30 Вт на порт), у 49 PoE++ (802.3bt, до 90 Вт на порт), у двух PoE (802.3af). Бюджет делится между всеми портами сразу: у 24-портовых исполнений он от 250 до 2268 Вт, у 48-портовых от 360 до 2880 Вт.

Какие порты Uplink бывают у коммутаторов доступа

Uplink ведёт трафик наверх, к агрегации или ядру. Чаще всего в категории 4 × 10 Гбит/с (74 позиции), дальше 2 × 100 и 4 × 25 Гбит/с (20), 2 × 10 Гбит/с (20), 4 × 1 Гбит/с (18) и 8 × 25 Гбит/с (15). Скорость берут по суммарному трафику портов доступа, разъём по той оптике, которая уже стоит в сети.

Идёт ли блок питания в комплекте и какой подходит к S5735

Комплектность указана у 227 позиций: у 124 блок питания в поставку не входит, у 65 идёт в комплекте, у 23 встроен, у 14 внешний адаптер. У серии S5735 блок в комплекте у 34 исполнений, не входит у 23, встроен у 16. Блоки под линейку S5700 в категории блоков питания 26, под S6700 14, и у каждого блока в карточке стоит список оборудования, к которому он подходит.

Чем доступ отличается от агрегации

Коммутатор доступа стоит в этажном шкафу и раздаёт гигабит на порт, у него медные порты и четыре аплинка. Коммутатор агрегации собирает такие шкафы: у него оптические порты 10 или 25 Гбит/с и аплинки 40 или 100 Гбит/с. В небольшой сети агрегация не нужна, доступ включается прямо в ядро.

По каким параметрам выбирают

Коммутатор Huawei подбирают по трём числам. Первое это порты доступа: 8, 10, 24 или 48. Второе скорость порта: 1 Гбит/с для рабочих мест, 2,5 Гбит/с под Wi-Fi 6 и Wi-Fi 7, 10 Гбит/с для серверов и агрегации. Дальше смотрят на аплинки: их количество и скорость определяют, сколько трафика уйдёт наверх без потерь.

Питание по проводу отмечено буквой P в индексе. PoE+ (802.3at) отдаёт до 30 Вт на порт, PoE++ (802.3bt) до 90 Вт, а общий бюджет коммутатора считают по сумме мощностей камер и точек доступа. Отдельно проверяют комплектность питания: часть исполнений идёт без блока, его подбирают под нагрузку.

Серии внутри категории

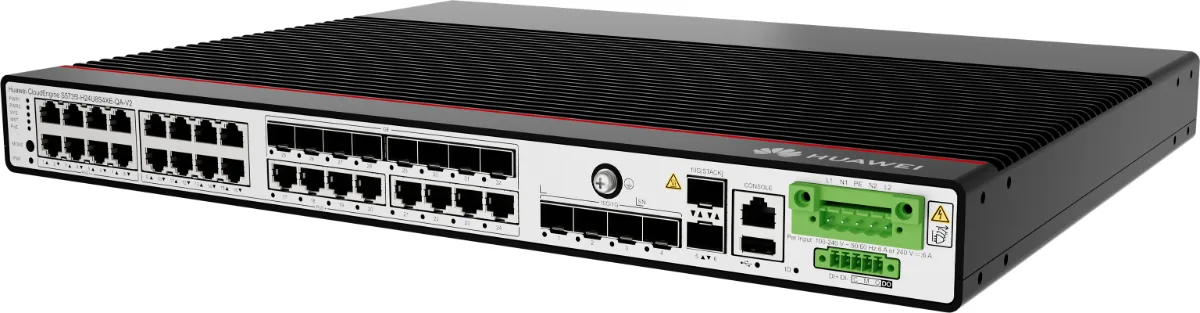

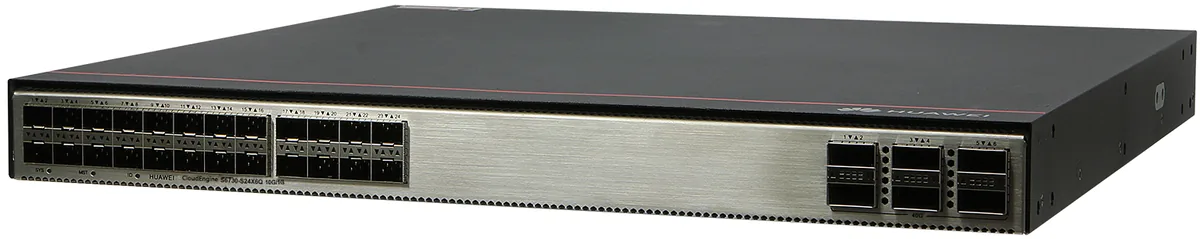

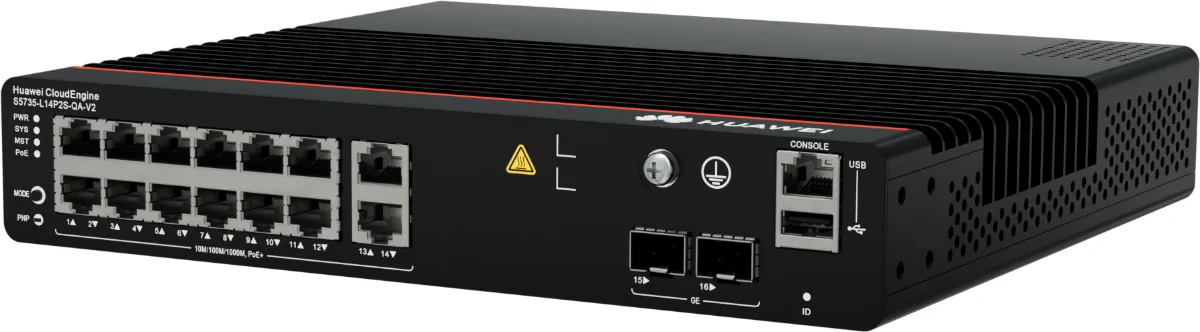

S5735 это рабочая лошадь доступа, 73 позиции и 23 со склада, от 8 до 48 портов с PoE+ и аплинками 1 или 10 Гбит/с. S5731 берут, когда нужен доступ с оптикой и десятигигабитными аплинками. S5755 закрывает сети с Wi-Fi 6 и 7: порты 2,5 Гбит/с, аплинки до 100 Гбит/с. S6730 и S6750 это уже агрегация, оптические порты 10 и 25 Гбит/с. Промышленное исполнение с расширенным диапазоном температур лежит в S5735I.

Что докупают к коммутатору

Оптические аплинки требуют трансиверов SFP+ или SFP28 и патч-кордов под нужную дистанцию. К исполнениям без блока питания нужен блок, к стековым сборкам кабели стекирования. Всё это лежит в соседних категориях сетевого оборудования.

51 позиция категории есть на складе в Китае: отгружаем сразу после оплаты, до Москвы 14 рабочих дней вместе с таможенным оформлением. Остальные позиции возим под заказ, срок подтверждаем при расчёте. Цены в карточках указаны с НДС 22%.

Вопросы и ответы

Чем отличается коммутатор доступа от коммутатора агрегации

Доступ подключает конечные устройства: медные порты 1 или 2,5 Гбит/с и четыре аплинка. Агрегация собирает трафик нескольких коммутаторов доступа: оптические порты 10 или 25 Гбит/с и аплинки 40 или 100 Гбит/с. В сети до сотни портов агрегация обычно не нужна.

Что докупают к коммутатору кроме него самого

Трансиверы SFP+ или SFP28 под оптические аплинки и патч-корды нужной длины, блок питания для исполнений линейки S, кабели стекирования для сборок из нескольких коммутаторов. Всё это возим тем же заказом со склада.

Какие документы даёте на поставку

Счёт с НДС 22% на юридическое лицо или ИП, договор поставки, товарную накладную и счёт-фактуру. По запросу готовим спецификацию под тендер и подтверждение подлинности оборудования Huawei.

Какой срок поставки

На складе в Китае 51 позиция категории, отгрузка сразу после оплаты и 14 рабочих дней до Москвы с таможенным оформлением. Позиции под заказ возим от завода, срок называем при расчёте конфигурации.

Работает ли оборудование Huawei в России сейчас

Оборудование поставляется и обновляется, вопрос только в канале поставки. Мы везём со своего склада в Китае напрямую, поэтому сроки предсказуемые. Прошивки и документация доступны, при необходимости помогаем с первичной настройкой.

Что с гарантией

На оборудование действует заводская гарантия вендора. Стандартный срок от 12 до 36 месяцев, он зависит от производителя и модели и указан в спецификации и счёте. По запросу подключаем расширенную гарантию до 60 месяцев за отдельную плату. Замену организуем через тот же склад в Китае, откуда идёт поставка. Условия целиком на странице Гарантийное обслуживание.
