Для какой задачи это исполнение

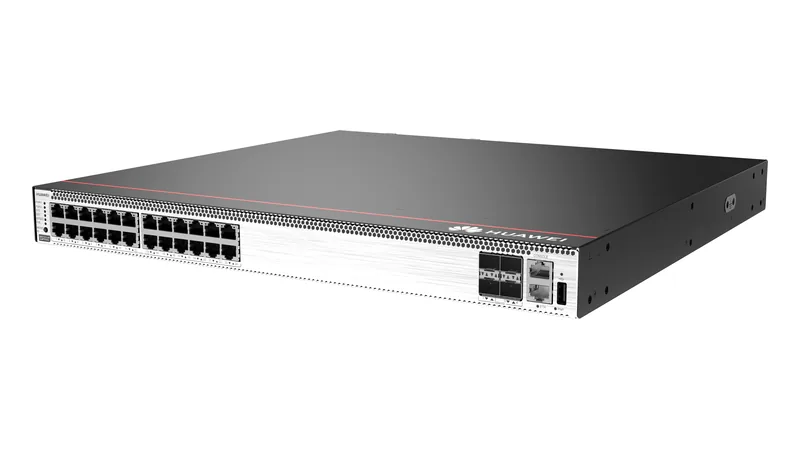

Это классический этажный коммутатор для офиса, где кроме компьютеров есть камеры, телефоны и точки доступа. Двадцать четыре гигабитных порта с питанием по проводу закрывают этаж, четыре аплинка по 10 Гбит/с уводят трафик в ядро без узкого места. Ветка H даёт запас по функциям уровня предприятия.
Характеристики словами
Двадцать четыре медных порта доступа 1 Гбит/с, четыре аплинка 10 Гбит/с, всего 28 портов. Питание по проводу по стандарту PoE+ (802.3at). Отдельно стоит слот расширения: в него ставится дополнительный модуль, когда нужно добавить портов или поменять тип аплинка, не меняя сам коммутатор.
Что докупить
Для аплинков нужны модули SFP+ на 10 Гбит/с и патч-корды, между соседними стойками подойдут DAC-кабели. Модуль расширения заказывается отдельно и только если он действительно нужен. Если на этаже стоят точки доступа Wi-Fi 6 или новее, заранее посчитайте бюджет PoE: современные точки берут заметно больше телефонов и простых камер.
Стандартная схема этажа: коммутатор в шкафу, от него витая пара к рабочим местам, камерам и точкам доступа, аплинки 10 Гбит/с в узел агрегации. Если этажей несколько, такие коммутаторы ставят на каждом и сводят в один S5732 или S6730. Питание с учётом PoE закладывают в расчёт источника бесперебойного питания: при обрыве сети должны выжить и камеры. Управление через консоль, веб-интерфейс или систему управления кампусом.
Huawei S5731-H24P4XC в наличии на складе в Китае, 14 рабочих дней до Москвы, цена 154 269 ₽ с НДС 22 %.
Вопросы и ответы
Что даёт слот расширения
Возможность нарастить коммутатор, не меняя его целиком. В слот ставится модуль с дополнительными портами или другим типом аплинка, например оптическим. Это удобно, когда сеть растёт постепенно и заранее непонятно, чем всё закончится. Модуль заказывается отдельно, в базовой поставке слот пустой.
Хватит ли PoE+ для точек Wi-Fi 6
Обычной офисной точке хватает: стандарт PoE+ даёт до 30 Вт на порт. Проблемы начинаются с тяжёлыми уличными точками и моделями с тремя радиомодулями, им нужен PoE++. Второй момент это суммарный бюджет коммутатора: несколько десятков устройств одновременно выбирают его быстрее, чем кажется по паспорту одного порта.
Чем H отличается от S в этой серии
H это старшая линия с расширенным набором функций уровня предприятия, S проще и дешевле при том же количестве портов. Если коммутатор просто раздаёт доступ на этаже, хватает S. Ветку H берут, когда на нём живут маршрутизация между сегментами, политики доступа и более сложные схемы резервирования.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02352QPV. Модуль расширения и трансиверы подбираем и считаем отдельной строкой в спецификации.

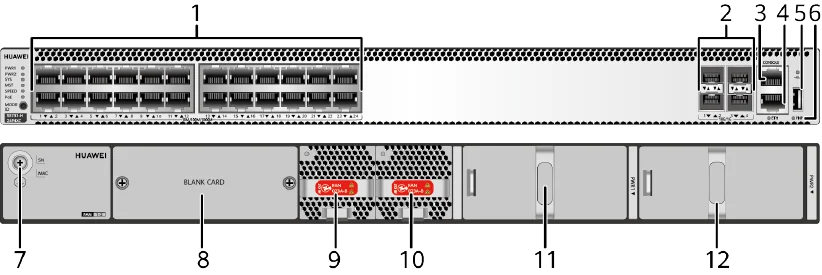

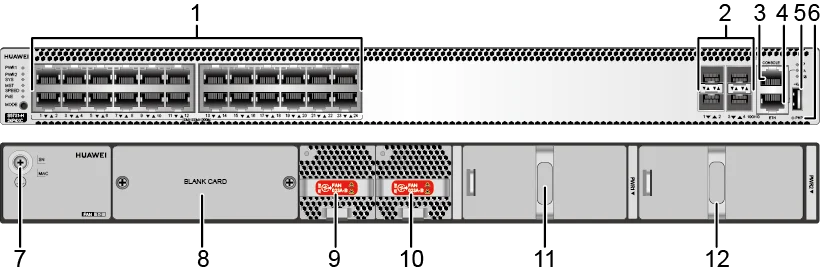

2Четыре порта 10GE SFP+. Подходят оптические модули GE, GE-CWDM и GE-DWDM, медный модуль GE с автовыбором 100 или 1000 Мбит/с, оптические модули 10GE SFP+ (кроме OSXD22N00), 10GE-CWDM и 10GE-DWDM. Начиная с V200R024C00 добавились удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м для стека без настройки.
3Один консольный порт
4Один порт управления ETH
5Один порт USB
6Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
7Винт заземления. Работает с кабелем заземления.

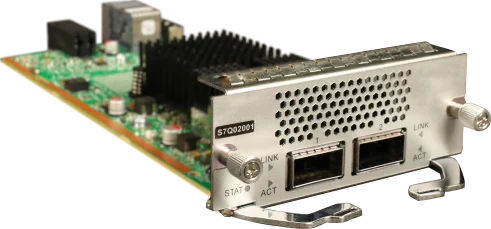

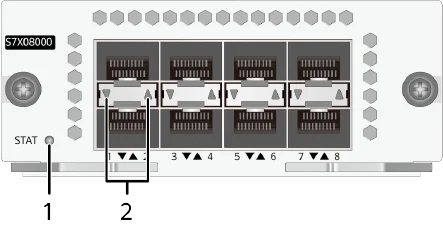

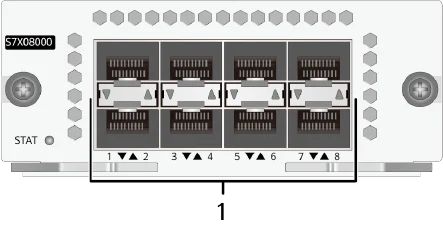

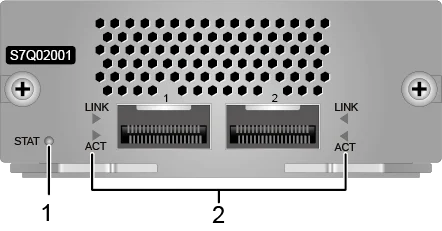

8Слот задней карты. Подходят карты ES5D21X08T00 и ES5D21Q02Q00, S7X08000 (02312URW) начиная с V200R019C10, S7X08000 (02312URW-002) начиная с V200R021C10SPC600, S7Q02001 (02313UBW) начиная с V200R021C01, S7Q02001 (02313UBW-002) начиная с V200R021C10SPC600

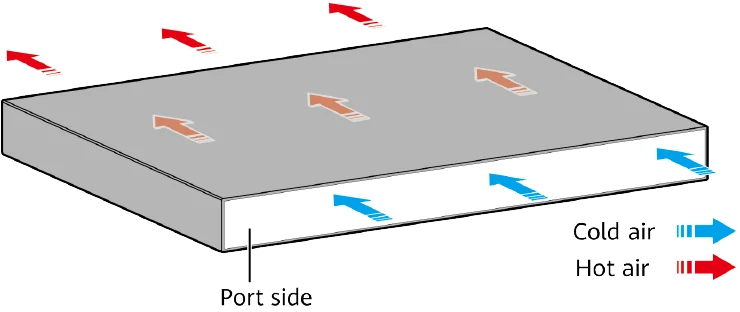

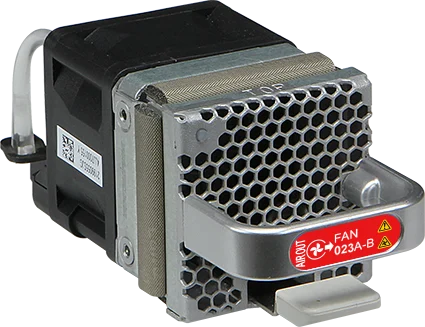

9Слот вентиляторного модуля 1. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
10Слот вентиляторного модуля 2. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
11Слот питания 1. Подходят блоки PAC1000S56-CB (02312KND) на 1000 Вт PoE AC и 240 В DC, PAC1000S56-CB (02312KND-001) начиная с V200R019C10, PAC1000S56-DB начиная с V200R020C10, PDC1000S56-CB на 1000 Вт PoE DC начиная с V200R021C00, PAC600S56-CB на 600 Вт PoE AC и 240 В DC с выбросом воздуха со стороны питания начиная с V200R021C10
12Слот питания 2. Подходят блоки PAC1000S56-CB (02312KND) на 1000 Вт PoE AC и 240 В DC, PAC1000S56-CB (02312KND-001) начиная с V200R019C10, PAC1000S56-DB начиная с V200R020C10, PDC1000S56-CB на 1000 Вт PoE DC начиная с V200R021C00, PAC600S56-CB на 600 Вт PoE AC и 240 В DC с выбросом воздуха со стороны питания начиная с V200R021C10
Порты и интерфейсы
Порт 10/100/1000BASE-T
Параметр
Описание
Разъём
RJ45
Соответствие стандартам
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Режим работы
Автовыбор 10, 100 или 1000 Мбит/с
Наибольшая дальность
100 м
Оптический порт 10GE SFP+
Параметр
Описание
Разъём
LC/PC
Параметры оптического порта
Зависит от оптического модуля
Соответствие стандартам
IEEE 802.3ae
Режим работы
Автовыбор между GE и 10GE
Консольный порт
Параметр
Описание
Разъём
RJ45
Соответствие стандартам
RS-232
Режим работы
Дуплексный UART
Скорость в бодах
9600, 19200, 38400, 57600 или 115200 бит/с. По умолчанию 9600 бит/с
Порт управления ETH
Параметр
Описание
Разъём
RJ45
Соответствие стандартам
IEEE802.3
Режим работы
Автовыбор 10 или 100 Мбит/с
Наибольшая дальность
100 м
Порт USB
Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. Коммутаторы работают с накопителями объёмом до 128 ГБ.

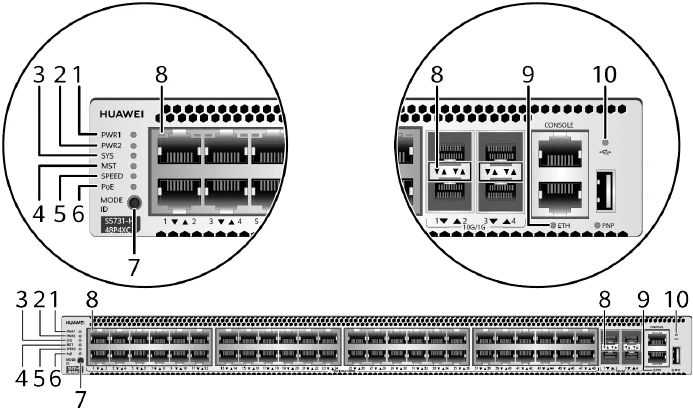

Индикаторы и кнопки
Набор индикаторов у S5731-H24P4XC такой же, как у S5731-H48P4XC.
Питание и бюджет PoE
Коммутатор с PoE и двумя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.
Блок питания 1
Блок питания 2
Доступная мощность PoE
Наибольшее число портов под нагрузкой
1000 W AC (220 V) 1000 W DC
–
760 Вт
802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта
1000 Вт AC (110 В)
–
665 Вт
802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 22 порта
1000 W AC (220 V) 1000 W DC
1000 W AC (220 V) 1000 W DC
1600 Вт
802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта
1000 W AC (110 V) 1000 W DC
1000 Вт AC (110 В)
До V200R021C10: 1330 Вт. Начиная с V200R021C10: 1520 Вт
802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта
600 Вт AC (220 В)
–
380 Вт
802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 12 портов
600 Вт AC (110 В)
–
95 Вт
802.3af по 15,4 Вт на порт: 6 портов. 802.3at по 30 Вт: 3 порта
600 Вт AC (220 В)
600 Вт AC (220 В)
950 Вт
802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта
600 Вт AC (110 В)
600 Вт AC (110 В)
380 Вт
802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 12 портов
1000 W AC (220 V) 1000 W DC
600 Вт AC (220 В)
1330 Вт
802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта
Если в коммутаторе стоят два блока питания, они питают подключённые устройства с распределением нагрузки.

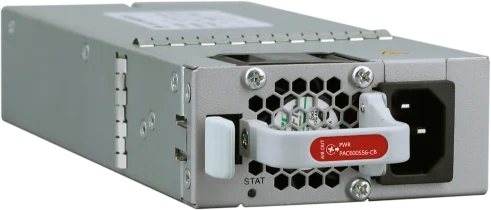

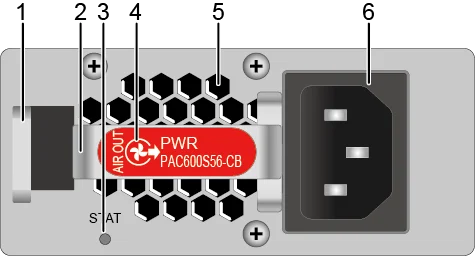

PAC600S56-CB (Блок питания PoE 600 Вт, AC и 240 В DC (обдув сзади вперёд, выброс со стороны панели питания))
Параметр
Значение
Описание
Блок питания PoE 600 Вт, AC и 240 В DC (обдув сзади вперёд, выброс со стороны панели питания)
Парт-номер
02313PAC
Модель
PAC600S56-CB
STATИндикатор работы
не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.
Функция
Описание
Питание PoE
Выдаёт питание PoE.
Защита по входу
Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу
Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева
Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена
Поддерживается
Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
Параметр
Значение
Габариты без упаковки В×Ш×Г, мм
40 × 90 × 215 мм
Вес без упаковки, кг
1,1 кг
Число входов
1
Номинальное входное напряжение, В
от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В
от 90 до 290 В AC, от 45 до 66 Гц; от 190 до 290 В DC
Наибольший входной ток, А
от 100 до 130 В AC: 8 А; от 200 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В
56 В
Номинальный выходной ток, А
вход от 100 до 130 В AC: 5,36 А; вход от 200 до 240 В AC и 240 В DC: 10,72 А
Номинальная выходная мощность, Вт
вход от 100 до 130 В AC: суммарно 300 Вт; вход от 200 до 240 В AC и 240 В DC: суммарно 600 Вт
Способ отвода тепла
Отвод тепла вентилятором
Горячая замена
Поддерживается

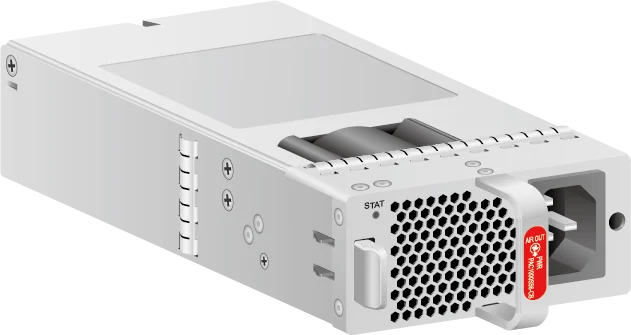

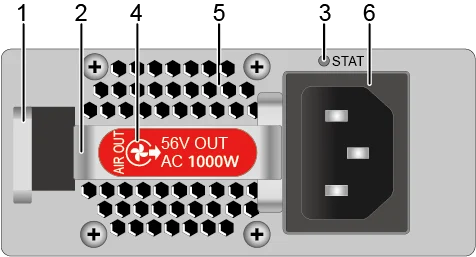

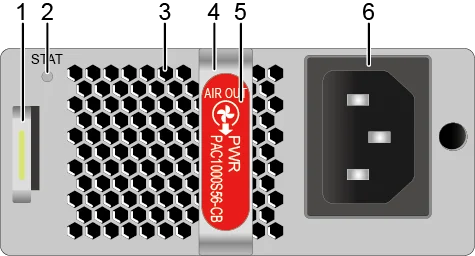

PAC1000S56-CB
Параметр
Значение
Описание
Блок питания PoE 1000 Вт, AC и 240 В DC
Парт-номер
02312KND
Модель
PAC1000S56-CB
STATИндикатор работы
не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.
Функция
Описание
Питание PoE
Выдаёт питание PoE.
Защита по входу
Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу
Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева
Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена
Поддерживается
Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
Параметр
Значение
Габариты без упаковки В×Ш×Г, мм
40 × 90 × 215 мм
Вес без упаковки, кг
1,1 кг
Число входов
1
Номинальное входное напряжение, В
от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В
от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А
от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В
56 В
Номинальный выходной ток, А
вход от 100 до 130 В AC: 16,08 А; вход от 200 до 240 В AC и 240 В DC: 17,86 А
Номинальная выходная мощность, Вт
вход от 100 до 130 В AC: всего 900 Вт; вход от 200 до 240 В AC и 240 В DC: всего 1000 Вт
Способ отвода тепла
Отвод тепла вентилятором
Горячая замена
Поддерживается

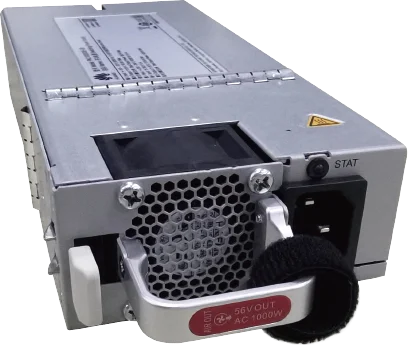

PAC1000S56-CB
Параметр
Значение
Описание
Блок питания PoE 1000 Вт, AC и 240 В DC
Парт-номер
02312KND-001
Модель
PAC1000S56-CB
STATИндикатор работы
не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.
Функция
Описание
Питание PoE
Выдаёт питание PoE.
Защита по входу
Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу
Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева
Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена
Поддерживается
Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
Параметр
Значение
Габариты без упаковки В×Ш×Г, мм
40 × 90 × 215 мм
Вес без упаковки, кг
1,1 кг
Число входов
1
Номинальное входное напряжение, В
от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В
от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А
от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В
56 В
Номинальный выходной ток, А
вход от 100 до 130 В AC: 16,08 А; вход от 200 до 240 В AC и 240 В DC: 17,86 А
Номинальная выходная мощность, Вт
вход от 100 до 130 В AC: всего 900 Вт; вход от 200 до 240 В AC и 240 В DC: всего 1000 Вт
Способ отвода тепла
Отвод тепла вентилятором
Горячая замена
Поддерживается
PAC1000S56-DB (Блок питания PoE 1000 Вт, AC и 240 В DC)
Параметр
Значение
Описание
Блок питания PoE 1000 Вт, AC и 240 В DC
Парт-номер
02131727
Модель
PAC1000S56-DB
STATИндикатор работы
не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.
Функция
Описание
Питание PoE
Выдаёт питание PoE.
Защита по входу
Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу
Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева
Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена
Поддерживается
Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
Параметр
Значение
Габариты без упаковки В×Ш×Г, мм
40 × 90 × 215 мм
Вес без упаковки, кг
1,1 кг
Число входов
1
Номинальное входное напряжение, В
от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В
от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А
от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В
56 В
Номинальный выходной ток, А
вход от 100 до 130 В AC: 16,08 А; вход от 200 до 240 В AC и 240 В DC: 17,86 А
Номинальная выходная мощность, Вт
вход от 100 до 130 В AC: всего 900 Вт; вход от 200 до 240 В AC и 240 В DC: всего 1000 Вт
Способ отвода тепла
Отвод тепла вентилятором
Горячая замена
Поддерживается

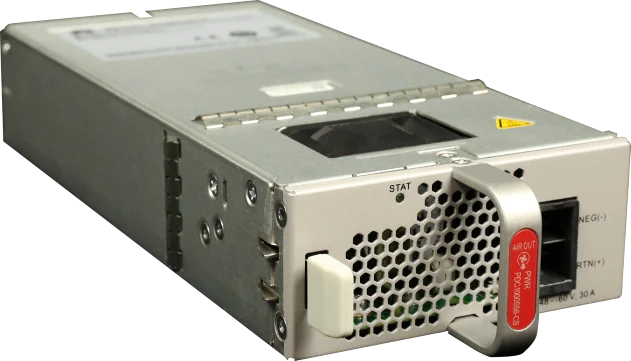

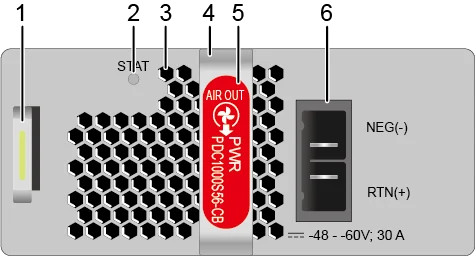

PDC1000S56-CB (Блок питания PoE DC 1000 Вт)
Параметр
Значение
Описание
Блок питания PoE DC 1000 Вт
Парт-номер
02313EXT
Модель
PDC1000S56-CB
STATИндикатор работы
не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.
Функция
Описание
Питание PoE
Выдаёт питание PoE.
Защита по входу
Защищает от пониженного входного напряжения и повышенного входного тока.
Защита по выходу
Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева
Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена
Поддерживается
Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
Параметр
Значение
Габариты без упаковки В×Ш×Г, мм
40 × 90 × 215 мм
Вес без упаковки, кг
2,0 кг
Число входов
1
Номинальное входное напряжение, В
от −48 до −60 В DC
Диапазон входного напряжения, В
от −38,4 до −72 В DC
Наибольший входной ток, А
30 А
Номинальное выходное напряжение, В
56 В
Номинальный выходной ток, А
17,86 А
Номинальная выходная мощность, Вт
1000 Вт
Способ отвода тепла
Отвод тепла вентилятором
Горячая замена
Поддерживается
Охлаждение и направление обдува
Коммутатор S5731-H24P4XC охлаждают съёмные вентиляторные модули. Воздух заходит спереди и выходит через заднюю панель.
Охлаждение и направление обдува, S5731-H24P4XC
Схема показывает только направление обдува, вид устройства условный.
FAN-023A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))
Параметр
Значение
Описание
Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов)
зелёный, мигает медленноВентиляторный модуль работает нормально.
красный, горит ровноУ вентиляторного модуля аппаратная неисправность, его нужно заменить. Обычные причины: короткое замыкание, заклинившие лопасти, отказ самого модуля.
Функции и возможности
Описание
Основная функция
В вентиляторном модуле один вентилятор для охлаждения шасси.
Горячая замена
Поддерживается
Параметр
Значение
Габариты без упаковки В×Ш×Г, мм
40 × 40 × 100,3 мм
Вес без упаковки, кг
0,1 кг
Число вентиляторов
1
Максимальная мощность, Вт
7,2 Вт
Максимальное тепловыделение, БТЕ/ч
24,57 БТЕ/ч
Максимальная частота вращения, об/мин
18500 ± 10 %
Максимальный расход воздуха, куб. футов в минуту
23 CFM
Направление обдува
Выброс воздуха со стороны панели вентиляторного модуля
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
Модель
Длина
Электрические параметры
Радиус изгиба
Разъём
Парт-номер
SFP+STACK-CU0M5
0,5 м
Пассивный
25 мм
SFP+ в SFP+
02311VGK
SFP+STACK-CU1M5
1,5 м
Пассивный
25 мм
SFP+ в SFP+
02311VGN
QSFP-100G-CU2M
2 м
Пассивный
45 мм
QSFP28 в QSFP28
02313HVK
Слот расширения
S7X08000
№
Индикатор
Цвет
Описание
1
STAT
Не горит
Системное ПО не работает.
Зелёный
Часто мигает: система запускается. Редко мигает: система работает нормально.
Красный
Есть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
2
ACT/LINK
Зелёный
Горит: на порту есть соединение. Мигает: порт передаёт или принимает данные.
Не горит
На порту нет соединения.
Оптический порт 10GE SFP+
S7X08000 даёт оптические порты 10GE SFP+ для приёма и передачи данных на 10 или 1 Гбит/с.
В коммутаторах S5731-H и S5732-H порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+, удалёнными оптическими модулями PEN (с версии V200R024C00), медными кабелями SFP+ длиной 1, 3, 5 и 10 м и кабелями AOC на 3 и 10 м.
В коммутаторе S5731S-H порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+, медными кабелями SFP+ длиной 1, 3, 5 и 10 м и кабелями AOC на 3 и 10 м.
В коммутаторе S5736-S порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ на дальность не больше 10 км, удалёнными оптическими модулями PEN (с версии V200R024C00), медными кабелями SFP+ и кабелями AOC.
В коммутаторе S5735S-H порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ на дальность не больше 10 км, медными кабелями SFP+ длиной 1, 3, 5 и 10 м и кабелями AOC на 3 и 10 м.
Параметр
Описание
Разъём
LC/PC
Параметры оптического порта
Зависят от оптического модуля. Смотрите разделы про оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, удалённые модули PEN, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+.
Оптический порт 25GE SFP28
S7X08000 даёт оптические порты 25GE SFP28 для приёма и передачи данных на 25, 10 или 1 Гбит/с.
В коммутаторах S5731-H и S5732-H порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ и удалёнными модулями PEN.
В коммутаторе S5731S-H порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ и медными кабелями SFP+.
В коммутаторе S5736-S порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE и оптическими модулями 10GE SFP+ на ограниченную дальность.
В коммутаторе S5735S-H порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE и оптическими модулями 10GE SFP+ на ограниченную дальность.
Если в порт 25GE SFP28 поставить оптический модуль или кабель 25GE, порт сам перейдёт на 25 Гбит/с.
Если в порт 25GE SFP28 поставить оптический модуль или кабель 10GE, порт сам перейдёт на 10 Гбит/с.
Перед установкой оптического или медного модуля GE в порт 25GE SFP28 переведите порт на 1 Гбит/с командой port mode ge.
Параметр
Описание
Разъём
LC/PC
Параметры оптического порта
Зависят от оптического модуля. Смотрите разделы про оптические модули 25GE SFP28, GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, удалённые модули PEN, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+.
Параметр
Описание
Физические параметры
Габариты (В × Ш × Г): 40 × 100 × 208 мм. Масса: 0,44 кг. Максимальное потребление: 33 Вт
S7Q02001
Параметр
Значение
Описание
Интерфейсная карта на два порта 40GE QSFP+
Парт-номер
02313UBW
Модель
S7Q02001
Тип карты
Гибкая карта
STATИндикатор работы
не горитСистемное ПО не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
LINKИндикаторы LINK портов
не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
ACTИндикаторы ACT портов
не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.
Функция
Описание
Основные функции
Даёт два оптических порта 40GE QSFP+ для подключения и коммутации на скорости канала. Каждый порт 40GE делится на четыре порта 10GE.
Горячая замена
Поддерживается
Параметр
Значение
Габариты без упаковки В×Ш×Г, мм
40 × 100 × 208 мм
Габариты с упаковкой В×Ш×Г, мм
80 × 160 × 305 мм
Вес без упаковки, кг
0,40 кг
Вес с упаковкой, кг
0,6 кг
Типовая мощность, Вт
24 Вт
Типовое тепловыделение, БТЕ/ч
81,89 БТЕ/ч
Максимальная мощность, Вт
27 Вт
Максимальное тепловыделение, БТЕ/ч
92,13 БТЕ/ч
S7Q02001
Параметр
Значение
Описание
Интерфейсная карта на два порта 40GE QSFP+
Парт-номер
02313UBW-002
Модель
S7Q02001
Тип карты
Гибкая карта
STATИндикатор работы
не горитСистемное ПО не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
LINKИндикаторы LINK портов
не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
ACTИндикаторы ACT портов
не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.
Функция
Описание
Основные функции
Даёт два оптических порта 40GE QSFP+ для подключения и коммутации на скорости канала. Каждый порт 40GE делится на четыре порта 10GE.
Горячая замена
Поддерживается
Параметр
Значение
Габариты без упаковки В×Ш×Г, мм
40 × 100 × 208 мм
Габариты с упаковкой В×Ш×Г, мм
80 × 160 × 305 мм
Вес без упаковки, кг
0,40 кг
Вес с упаковкой, кг
0,6 кг
Типовая мощность, Вт
24 Вт
Типовое тепловыделение, БТЕ/ч
81,89 БТЕ/ч
Максимальная мощность, Вт
27 Вт
Максимальное тепловыделение, БТЕ/ч
92,13 БТЕ/ч
Габариты, монтаж и условия эксплуатации
Параметр
Описание
Габариты В×Ш×Г
Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 43,6 × 442,0 × 448,0 мм
Вес с упаковкой
8,6 кг
Рабочая температура
от −5 до +45 °C
Температура хранения
от −40 до +70 °C
Шум при 27 °C, звуковая мощность
менее 62,3 дБ(А)
Относительная влажность
от 5 до 95 %, без конденсата
Рабочая высота над уровнем моря
от 0 до 5000 м
Технические характеристики
Параметр
Описание
Оперативная память
4 ГБ
Флеш-память
Всего 1 ГБ. Свободный объём показывает команда display version.
Наработка на отказ
57,21
Наличие
> 0.99999
Защита от импульсов по портам
Синфазная помеха: ±6 кВ
Защита от импульсов по питанию
С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Стековые порты
Порты 10GE SFP+ на передней панели либо порты на задней карте
RTC
Поддерживается
RPS
Не поддерживается
PoE
Поддерживается
Номинальный диапазон напряжения
Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Предельный диапазон напряжения
Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Максимальная мощность при полной загрузке и вентиляторах на полных оборотах
Без PoE: 121 Вт без карты. С полной нагрузкой PoE: 977 Вт, из них 720 Вт на PoE, без карты
Типовая мощность при 30 % трафика, по методике ATIS
95 Вт без карты
Сертификация
Сертификация по ЭМС, безопасности и производству
Парт-номер
02352QPV 02352QPV-001 02352QPV-003
Версии ПО
Серия
Модель
Версия ПО
S5731-H
S5731-H24P4XC
02352QPV начиная с V200R013C02, 02352QPV-001 начиная с V200R020C10, 02352QPV-003 начиная с V200R021C10SPC600 (на V200R021C10SPC500 нужен патч V200R021HP0121 или новее; на V200R021C00SPC100 нужен патч V200R021SPH013 или новее).
Итог складывается только из позиций, которые есть
на складе. Позиции под заказ в сумму не входят: цену на них пришлём
в ответ на заявку, она зависит от конфигурации, объёма и срока поставки.
