PoE-коммутатор Huawei S5735-S48P4XE-V2
- 48 портов
- по 1 Гбит/с
- Uplink 4 × 10 Гбит/с
- PoE+ (802.3at)
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
S5735-S48P4XE-V2 закрывает этаж или небольшое здание: 48 медных портов 1 Гбит/с под рабочие места, камеры и точки доступа, четыре аплинка 10 Гбит/с наверх, к агрегации или к ядру. Буква P в индексе означает питание подключённых устройств по проводу, XE говорит о десятигигабитных аплинках.
Характеристики словами
Портов доступа 48, все медные, скорость 1 Гбит/с. Аплинков четыре по 10 Гбит/с, всего на корпусе 52 порта. Пропускная способность стека 80 Гбит/с: несколько коммутаторов собираются в один логический и управляются с одного адреса. Корпус высотой 43,6 мм занимает один юнит стойки, вес 5,2 кг.
Стандарт PoE+ (802.3at), общий бюджет 1680 Вт. На 48 портов это в среднем 35 Вт на устройство, поэтому камеры и точки доступа Wi-Fi 6 запитываются без внешних инжекторов. Считать нагрузку лучше по паспортной мощности своих устройств, а не по числу портов. Собственное потребление коммутатора без нагрузки PoE держится около 54,5 Вт.
Что докупить
Исполнение идёт без блока питания, его подбирают отдельно под нужный бюджет PoE. Трансиверы SFP+ 10G и патч-корды в аплинки тоже берутся отдельно, они лежат в разделе сетевого оборудования.
Соседние исполнения
Если 48 портов много, в серии S5735 есть исполнения на 24 порта: S5735-L24P4S-A1 с PoE+ и бюджетом 380 Вт и S5735-L24T4S-A1 без питания по проводу. Когда нужен десятигигабитный аплинк на малом объекте, берут S5735-L10T4X-A-V2 на 10 портов. Все исполнения серии и их отличия собраны в категории коммутаторов доступа и агрегации.
Наличие и поставка
Huawei S5735-S48P4XE-V2 есть на складе в Китае: отгружаем сразу, 14 рабочих дней до Москвы вместе с таможенным оформлением. Цена в карточке указана с НДС 22%.
Вопросы и ответы
Чем S5735-S48P4XE-V2 отличается от S5735-L48P4XE-A-V2
Оба исполнения дают 48 портов доступа 1 Гбит/с и четыре аплинка 10 Гбит/с. Разница в линейке: у S блока питания в коробке нет, его подбирают отдельно под нужный бюджет PoE, у L блок идёт в комплекте. Бюджет PoE у S48P4XE-V2 равен 1680 Вт.
Какой блок питания нужен под полную нагрузку PoE
Бюджет PoE 1680 Вт, поэтому блок подбирают по фактической нагрузке: сумма мощностей камер и точек доступа плюс потребление самого коммутатора, около 54,5 Вт. Пришлите список устройств, подберём блок при расчёте конфигурации.
Сколько камер можно запитать от коммутатора
Стандарт PoE+ отдаёт до 30 Вт на порт. Купольная камера обычно потребляет от 6 до 12 Вт, поворотная до 25 Вт. При бюджете 1680 Вт все 48 портов закрываются камерами с запасом, узкое место появляется только на мощных поворотных моделях.
Какой срок поставки и что с НДС
Позиция лежит на складе в Китае, отгружаем сразу после оплаты. До Москвы 14 рабочих дней вместе с таможенным оформлением. Цена в карточке указана с НДС 22%, счёт выставляем на юридическое лицо или ИП.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | PoE+ (802.3at) |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 52 |
| Бюджет PoE | 1680 Вт |
| Пропускная способность стека | 80 Гбит/с |
| Типовая мощность, Вт | 54,51 |
| Вес нетто, кг | 5,20 |
| Вес брутто, кг | 8,00 |
| Максимальная мощность, Вт | 62,90 |
| Максимальная мощность без PoE, Вт | 1 680 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 420,0 |
| Серия | S5735 |
| Заказывается отдельно | блок питания |
Назначение
| Параметр | Значение |
|---|---|
| Описание | S5735-S48P4XE-V2: 48 портов 10/100/1000BASE-T, 4 порта 10GE SFP+, 2 стековых порта 12GE, PoE+, без блока питания |
| Парт-номер | 98012053 |
| Модель | S5735-S48P4XE-V2 |
| Первая версия ПО | V600R022C01 |
Портовая панель
| 1 | Сорок восемь портов 10/100/1000BASE-T с PoE+ | 2 | Четыре порта 10GE SFP+ |
|---|---|---|---|
| 3 | Два стековых порта | 4 | Один консольный порт |
| 5 | Один порт USB | 6 | Одна кнопка MODE |
| 7 | Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно. | 8 | Винт заземления. Работает с кабелем заземления. |
| 9 | Слот питания 1. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB | 10 | Слот питания 2. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB |
| 11 | Слот питания 3. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB | - | - |
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1000 Мбит/с. | Кабель Ethernet |
| Порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+, 10GE-CWDM SFP+, 10GE-DWDM SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1 и 3 м: до V600R023C00 только для стека. Кабели AOC SFP+ на 10 м. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м, а начиная с V600R023C00 стек на них собирается без настройки. Выделенный стековый кабель SFP+ на 3 м доступен с V600R025C10, тоже только для стека без настройки. |
| Стековый порт | SFP+ | Стековые порты соединяют несколько коммутаторов стековыми кабелями в одно логическое устройство. Настраивать их не нужно. С выделенными кабелями SFP+ длиной 0,5 или 1,5 м скорость одного порта поднимается до 12 Гбит/с по умолчанию. | Медные кабели SFP+ длиной 1 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |

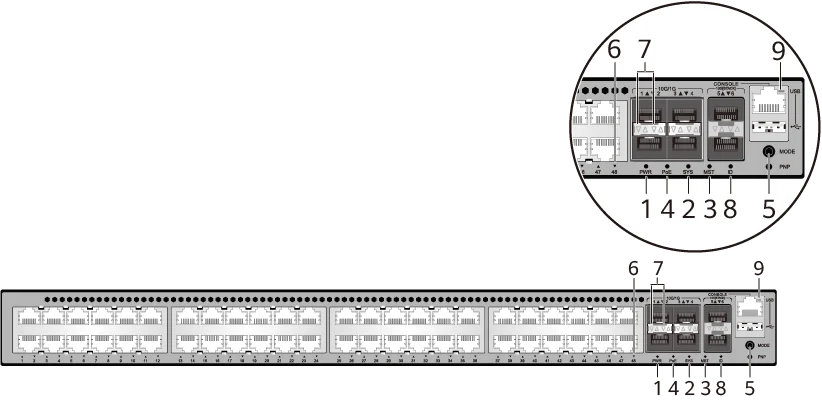

Индикаторы и кнопки
Набор индикаторов у S5735-S48P4XE-V2 такой же, как у S5735-S48U4XE-V2.
Питание и бюджет PoE
Коммутатор с PoE и тремя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.
| Блок питания 1 | Блок питания 2 | Блок питания 3 | Доступная мощность PoE | Наибольшее число портов под нагрузкой |
|---|---|---|---|---|
| 1000 Вт AC (220 В) | – | – | 846 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 28 портов |
| 1000 Вт AC (110 В) | – | – | 756 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 25 портов |
| 1000 Вт DC | – | – | 846 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 28 портов |
| 600 Вт AC (220 В) | – | – | 513 Вт | 802.3af по 15,4 Вт на порт: 33 порта. 802.3at по 30 Вт: 17 портов |
| 600 Вт AC (110 В) | – | – | 228 Вт | 802.3af по 15,4 Вт на порт: 14 портов. 802.3at по 30 Вт: 7 портов |
| 1000 W AC (220 V) 1000 W DC | 1000 W AC (220 V) 1000 W DC | – | 1680 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 48 портов |
| 1000 W AC (110 V) 1000 W DC | 1000 Вт AC (110 В) | – | 1566 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 48 портов |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | – | 1083 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 36 портов |
| 1000 W AC (220 V) 1000 W DC | 600 Вт AC (220 В) | – | 1386 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 46 портов |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | – | 513 Вт | 802.3af по 15,4 Вт на порт: 33 порта. 802.3at по 30 Вт: 17 портов |
| 1000 W AC (220 V) 1000 W DC | 1000 W AC (220 V) 1000 W DC | 1000 W AC (220 V) 1000 W DC | 1680 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 48 портов |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | 600 Вт AC (220 В) | 1653 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 48 портов |
| 1000 W AC (220 V) 1000 W DC | 1000 W AC (220 V) 1000 W DC | 600 Вт AC (220 В) | 1680 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 48 портов |
| 1000 W AC (220 V) 1000 W DC | 600 Вт AC (220 В) | 600 Вт AC (220 В) | 1680 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 48 портов |
| 1000 W AC (110 V) 1000 W DC | 1000 W AC (110 V) 1000 W DC | 1000 Вт AC (110 В) | 1680 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 48 портов |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | 600 Вт AC (110 В) | 798 Вт | 802.3af по 15,4 Вт на порт: 48 портов. 802.3at по 30 Вт: 26 портов |
Если в коммутаторе стоит несколько блоков питания, они питают подключённые устройства с распределением нагрузки.
PAC1000S56-EB
| Параметр | Значение |
|---|---|
| Описание | Блок питания PoE 1000 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания) |
| Парт-номер | 02314APU |
| Модель | PAC1000S56-EB |
Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
- зелёный, горит ровноВыход блока питания в норме.
- зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
- не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного входного напряжения | В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу. |
| Защита от пониженного входного напряжения | В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты блок питания работает в прерывистом режиме. После устранения неисправности он сам возобновляет подачу питания. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 66 × 215 мм |
| Вес без упаковки, кг | 1,1 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | от 90 до 290 В AC, от 45 до 66 Гц; от 190 до 290 В DC |
| Наибольший входной ток, А | от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А |
| Номинальное выходное напряжение, В | 53,5 или 55,5 В |
| Номинальный выходной ток, А | 18.69 A @53.5 V, 18.02 A @55.5 V |
| Номинальная выходная мощность, Вт | вход от 100 до 130 В AC: суммарно 900 Вт; вход от 200 до 240 В AC и 240 В DC: суммарно 1000 Вт |
| Способ отвода тепла | Отвод тепла вентилятором |
| Горячая замена | Поддерживается |
PAC1000S56-EB
| Параметр | Значение |
|---|---|
| Описание | Блок питания PoE 1000 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания) |
| Парт-номер | 02314APU-001 |
| Модель | PAC1000S56-EB |
Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
- зелёный, горит ровноВыход блока питания в норме.
- зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
- не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного входного напряжения | В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу. |
| Защита от пониженного входного напряжения | В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты блок питания работает в прерывистом режиме. После устранения неисправности он сам возобновляет подачу питания. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 66 × 215 мм |
| Вес без упаковки, кг | 1,1 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; от 125 до 240 В DC |
| Диапазон входного напряжения, В | от 90 до 290 В AC, от 45 до 66 Гц; от 100 до 290 В DC |
| Наибольший входной ток, А | от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А |
| Номинальное выходное напряжение, В | 53,5 или 55,5 В |
| Номинальный выходной ток, А | 18.69 A @53.5 V, 18.02 A @55.5 V |
| Номинальная выходная мощность, Вт | вход от 100 до 190 В DC: суммарно 400 Вт; вход от 100 до 130 В AC: суммарно 900 Вт; вход от 200 до 240 В AC и от 190 до 240 В DC: суммарно 1000 Вт |
| Способ отвода тепла | Отвод тепла вентилятором |
| Горячая замена | Поддерживается |
PDC1000S56-EB (Блок питания PoE DC 1000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания PoE DC 1000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания) |
| Парт-номер | 02313XRB |
| Модель | PDC1000S56-EB |
Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
- зелёный, горит ровноВыход блока питания в норме.
- зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
- не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.
| Функции и возможности | Описание |
|---|---|
| Защита от пониженного входного напряжения | В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты выход блокируется, и блок питания не возобновляет подачу автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 66 × 215 мм |
| Вес без упаковки, кг | 1 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от −48 до −60 В DC |
| Диапазон входного напряжения, В | от −38,4 до −72 В DC |
| Наибольший входной ток, А | 30 А |
| Номинальное выходное напряжение, В | 53,5 или 55,5 В |
| Номинальный выходной ток, А | 18.69 A @ 53.5 V, 18.02 A @55.5 V |
| Номинальная выходная мощность, Вт | 1000 Вт |
| Способ отвода тепла | Отвод тепла вентилятором |
| Горячая замена | Поддерживается |
Охлаждение и направление обдува
У коммутатора два встроенных вентилятора. Воздух заходит слева, справа и спереди, выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 5,20 кг |
| Вес с упаковкой, кг | 8,00 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Три блока 600 Вт AC PoE при нагрузке 30 %: 50 дБ(А). Три блока 1000 Вт AC PoE: 49,9 дБ(А). Три блока 1000 Вт DC PoE: 48,5 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | Три блока 600 Вт AC PoE при нагрузке 30 %: 38 дБ(А). Три блока 1000 Вт AC PoE: 37,9 дБ(А). Три блока 1000 Вт DC PoE: 36,5 дБ(А) |
| Рабочая температура, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5000 м |
| Высота хранения, м | от 0 до 5000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 54,51 Вт |
| Типовое тепловыделение, БТЕ/ч | 185,99 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 62,90 Вт с двумя блоками 600 Вт AC, 67,20 Вт с двумя блоками 1000 Вт AC, 76,93 Вт с двумя блоками 1000 Вт DC. С полной нагрузкой PoE: 1931,44 Вт, из них 1680 Вт на PoE, с тремя блоками 1000 Вт AC |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 214,62 с двумя блоками 600 Вт AC, 227,93 с двумя блоками 1000 Вт AC, 261,47 с двумя блоками 1000 Вт DC. С полной нагрузкой PoE: 6590,27, из них 5732,33 на PoE, с тремя блоками 1000 Вт AC |
| Мощность без нагрузки, Вт | 33,99 Вт |
| Наработка на отказ, лет | 79,02 |
| Наличие | > 0.99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 3 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Резервирование 1+1+1. Съёмные блоки AC и DC можно ставить в одно устройство вместе. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±6 кВ |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева, спереди и справа, выброс назад |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмПо запросу
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмПо запросу
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
Похожие позиции серии
- Парт-номер 98012437PoE-коммутатор Huawei CloudEngine S5735-S48P4XEZ-V248 портов·по 1 Гбит/с·Uplink 4 × 10 Гбит/с·PoE+ (802.3at)По запросу
- Парт-номер 98012397PoE-коммутатор Huawei CloudEngine S5735-L48LPN4XE-A-V248 портов·по 2,5 Гбит/с·Uplink 4 × 10 Гбит/с·PoE+ (802.3at)от 168 731 ₽В наличии: 45 шт.
- Парт-номер 98012370PoE-коммутатор Huawei CloudEngine S5735-L48PN4XE-A-V248 портов·по 2,5 Гбит/с·Uplink 4 × 10 Гбит/с·PoE+ (802.3at)По запросу
- Парт-номер 98012120PoE-коммутатор Huawei CloudEngine S5735-L48P4XE-A-V248 портов·по 1 Гбит/с·Uplink 4 × 10 Гбит/с·PoE+ (802.3at)от 144 627 ₽В наличии: 56 шт.
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
