Парт-номер 98011321

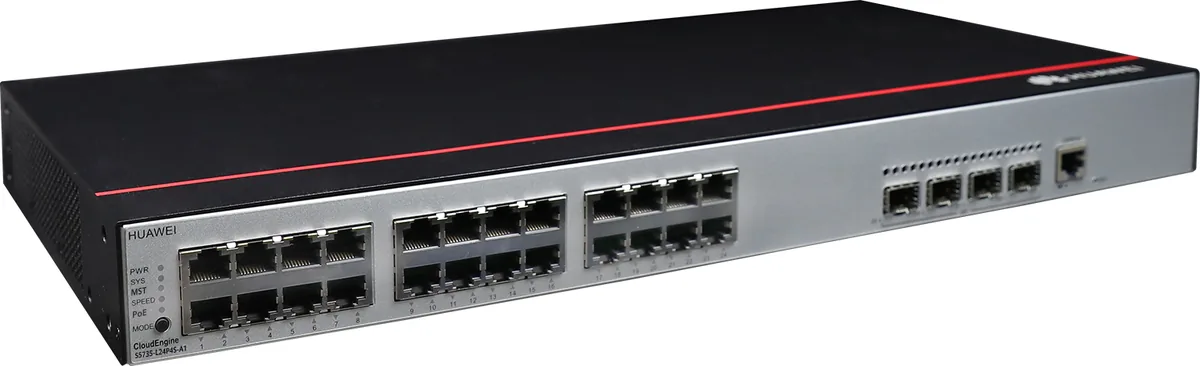

PoE-коммутатор Huawei S5735-L24P4S-A1

24 порта
по 1 Гбит/с
Uplink 4 × 1 Гбит/с
PoE+ (802.3at)

от 53 030 ₽

Цена за штуку со склада в Китае

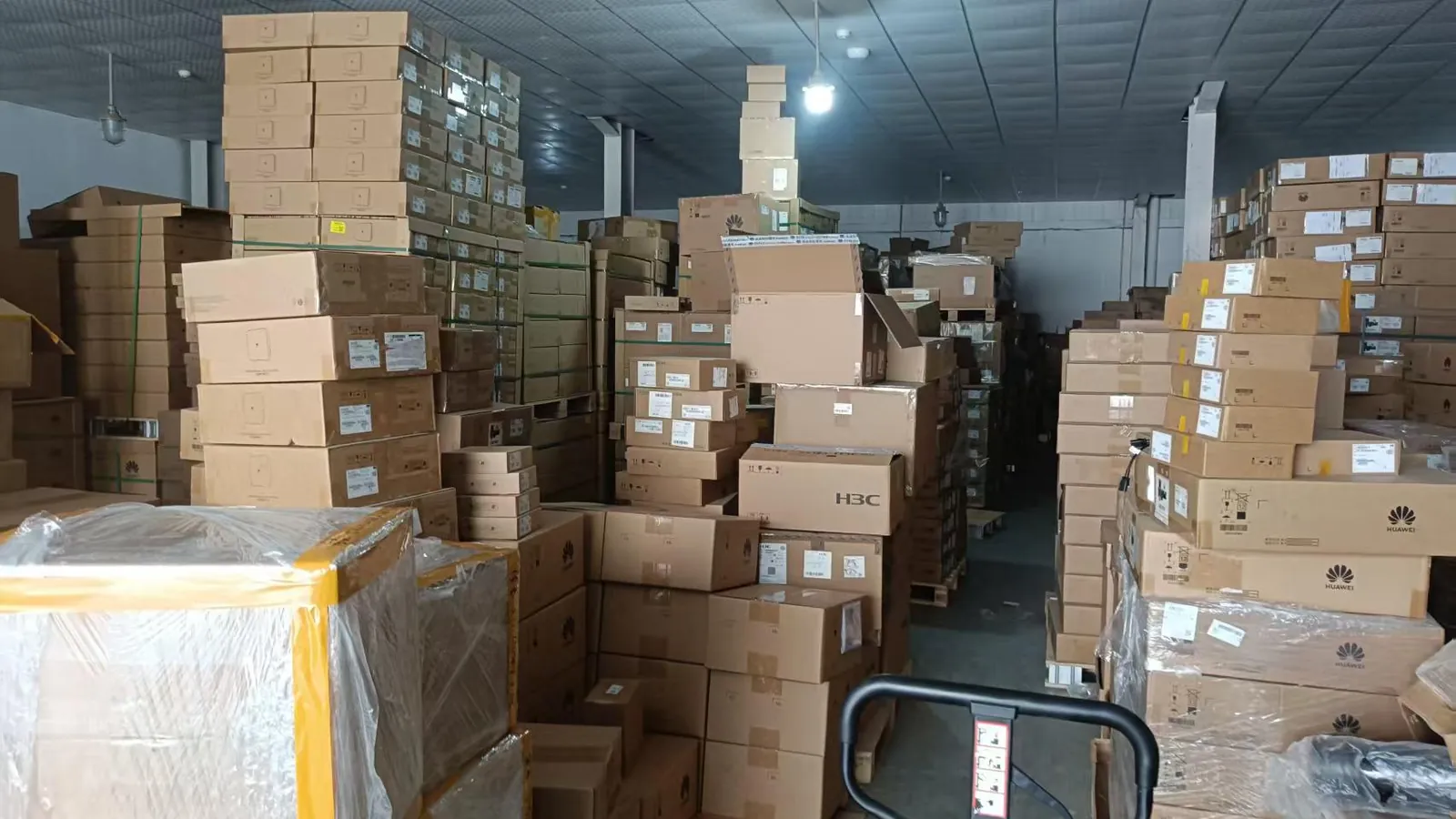

В наличии 45 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Исполнение для объектов, где к сети подключают камеры, домофоны, точки доступа и IP-телефоны. Питание идёт по тому же кабелю, что и данные, отдельная розетка у каждой камеры не нужна. Портов доступа 24, наверх уходят четыре аплинка по 1 Гбит/с: такой набор подходит для этажа или отдельного здания, где видеопоток пишется на локальный регистратор. Когда архив уезжает в центральную серверную, аплинки лучше брать десятигигабитные.

Характеристики словами

Всего на корпусе 28 разъёмов: 24 медных порта доступа 1 Гбит/с и четыре гигабитных аплинка. Бюджет PoE+ 380 Вт делится между всеми портами сразу. Купольная камера берёт от 6 до 12 Вт, уличная с подогревом до 25 Вт, точка доступа Wi-Fi 6 около 20 Вт. При среднем потреблении 12 Вт бюджета хватает на все 24 порта, при 25 Вт закрываются пятнадцать. Сумму считают по паспортным значениям своих устройств, а не по числу портов.

Высота один юнит, питание переменного тока, блок встроен. Коммутатор управляемый: VLAN, агрегирование каналов, ограничение скорости, зеркалирование трафика, доступ по SSH и через веб-интерфейс. Порт с питанием можно перезагрузить удалённо, и зависшая камера поднимается без выезда на объект.

Что докупить

Блок питания и комплект крепления в стойку идут в коробке, отдельно берут только патч-корды на порты доступа и аплинки.

Соседние исполнения

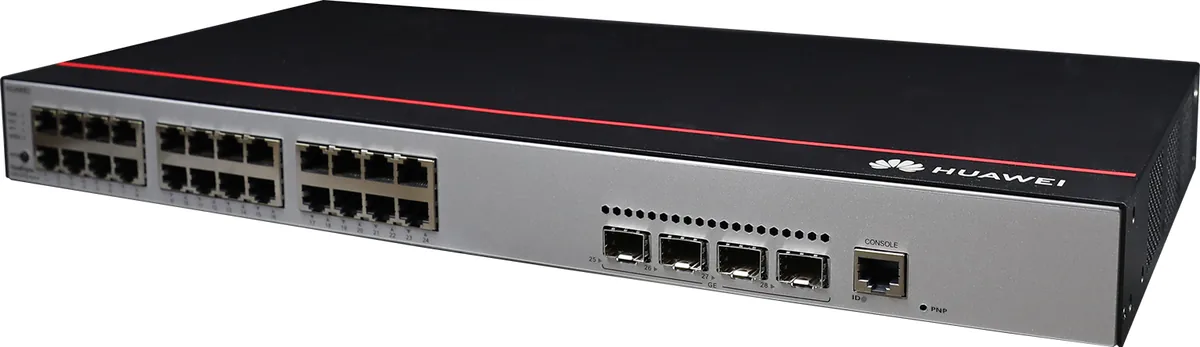

Без питания по проводу тот же корпус называется S5735-L24T4S-A1. Если нужны десятигигабитные аплинки при том же PoE+, смотрите S5735-L8P2T4X-A-V2 на 10 портов. Полный список исполнений лежит в серии S5735, соседние линейки в категории.

Наличие и поставка

Huawei S5735-L24P4S-A1 отгружаем со склада в Китае в день оплаты, до Москвы 14 рабочих дней вместе с растаможкой. Цена указана с НДС 22%.

Вопросы и ответы

Сколько камер потянет бюджет 380 Вт

При типовой купольной камере на 8 Вт бюджет закрывает все 24 порта и остаётся запас. Уличные камеры с подогревом берут до 25 Вт, их поместится около пятнадцати. Точки доступа Wi-Fi 6 считают по 20 Вт, это девятнадцать устройств по паспорту, на практике закладывают запас.

Поддерживает ли коммутатор стандарт PoE++

Нет, здесь PoE+ по стандарту 802.3at, до 30 Вт на порт. Оборудование, которому нужен 802.3bt и до 90 Вт, питается от исполнений с индексом U, например S5735I-S8U4XN-V2.

Нужен ли отдельный блок питания

Не нужен, блок встроен в корпус. Резервирование питания в этом исполнении не предусмотрено, для схем с двумя вводами берут линейку S с внешними блоками.

Как быстро отгружаете

Позиция складская, отгрузка в день оплаты. Дальше 14 рабочих дней до Москвы с таможенным оформлением, документы оформляем на юридическое лицо или ИП, цена с НДС 22%.

Характеристики позиции 98011321
Количество портов доступа	24
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	4 × 1 Гбит/с
Стандарт PoE	PoE+ (802.3at)
Бюджет PoE	380 Вт
Комплектность питания	встроенный блок
Тип питания	AC
Всего портов, с Uplink	28
Типовая мощность, Вт	41,7
Форм-фактор, U	1
Вес нетто, кг	2,94
Вес брутто, кг	3,91
Максимальная мощность, Вт	53,2
Габариты В×Ш×Г, мм	43,6 × 442,0 × 220,0
Серия	S5735

Назначение

Параметр	Значение
Описание	S5735-L24P4S-A1: 24 порта 10/100/1000BASE-T, 4 порта GE SFP, PoE+, питание AC
Парт-номер	98011321
Модель	S5735-L24P4S-A1
Первая версия ПО	V200R020C10
Примечание	Часть моделей откатить на прежнюю версию нельзя из-за обновления компонентов. Перед откатом посмотрите поддерживаемые версии командой display system-software information, она доступна начиная с V200R021C00.

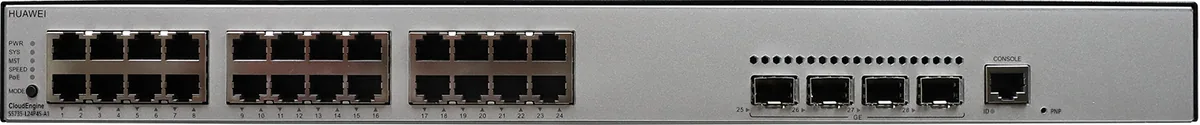

Портовая панель

1	Двадцать четыре порта 10/100/1000BASE-T с PoE+	2	Четыре порта 1000BASE-X
3	Один консольный порт	4	Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
5	Винт заземления. Работает с кабелем заземления.	6	Гнездо фиксатора кабеля питания AC. Сам фиксатор в комплект не входит.
7	Розетка AC. Работает с кабелем питания AC.	-	-

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Порт 10/100/1000BASE-T с PoE+	RJ45	Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1000 Мбит/с и выдаёт питание PoE.	Кабель Ethernet
Порт 1000BASE-X	SFP	Порт 1000BASE-X принимает и передаёт данные на 100 или 1000 Мбит/с.	Оптические модули FE SFP и eSFP начиная с V200R021C00, GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP. Оптические модули 10GE SFP+ (кроме OSXD22N00), 10GE-CWDM SFP+ и 10GE-DWDM SFP+ только для стека. Медные кабели SFP+ длиной 1 и 3 м и кабели AOC SFP+ на 3 и 10 м тоже только для стека. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки.
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель

Индикаторы и кнопки

Набор индикаторов у S5735-L24P4S-A1 такой же, как у S5735-L24P4X-A1, только без индикатора USB.

Питание

У коммутатора встроенный блок питания AC, съёмные блоки не поддерживаются. Встроенный блок даёт 380 Вт на PoE: этого хватает на 24 порта по 802.3af или на 12 портов по 802.3at под полной нагрузкой.

Охлаждение и направление обдува

У коммутатора два встроенных вентилятора. Воздух заходит слева и спереди, выходит справа.

Схема показывает только направление обдува, вид устройства условный.

Стекирование

Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Совместимые модули и кабели

Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.

Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 220,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 227,0 мм
Габариты с упаковкой В×Ш×Г, мм	90,0 × 550,0 × 360,0 мм
Вес без упаковки, кг	2,94 кг
Вес с упаковкой, кг	3,91 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	50 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	38,2 дБ(А)
Рабочая температура, °C	от −5 до +50 °C
Температура при кратковременной работе, °C	от −5 до +55 °C
Допустимая скорость изменения температуры, °C	На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 50 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5000 м
Высота хранения, м	от 0 до 5000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	41,7 Вт
Типовое тепловыделение, БТЕ/ч	142,29 БТЕ/ч
Максимальная мощность, Вт	Без PoE: 53,2 Вт. С полной нагрузкой PoE: 433,2 Вт, из них 380 Вт на PoE
Максимальное тепловыделение, БТЕ/ч	Без PoE: 181,52. С полной нагрузкой PoE: 1478,12
Мощность без нагрузки, Вт	29,6 Вт
Наработка на отказ, лет	55,72
Наличие	> 0.99999
Число слотов карт расширения	0
Число слотов питания	0
Число вентиляторных модулей	2
Резервирование питания	Не поддерживается
Тип питания	Встроенный блок AC
Номинальное входное напряжение, В	Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В
Диапазон входного напряжения, В	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В
Наибольший входной ток, А	6 А
Оперативная память	512 МБ
Флеш-память	512 МБ
Консольный порт	RJ45
Порт управления ETH	Не поддерживается
USB	Не поддерживается
RTC	Не поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по портам, кВ	Синфазная помеха: ±7 кВ
Защита от импульсов по питанию, кВ	Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ
Степень защиты от пыли и воды	IP20
Тип вентиляторов	Встроенный
Охлаждение	Охлаждение вентилятором с автоматической регулировкой оборотов
Направление обдува	Забор воздуха слева и спереди, выброс справа
PoE	Поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству
