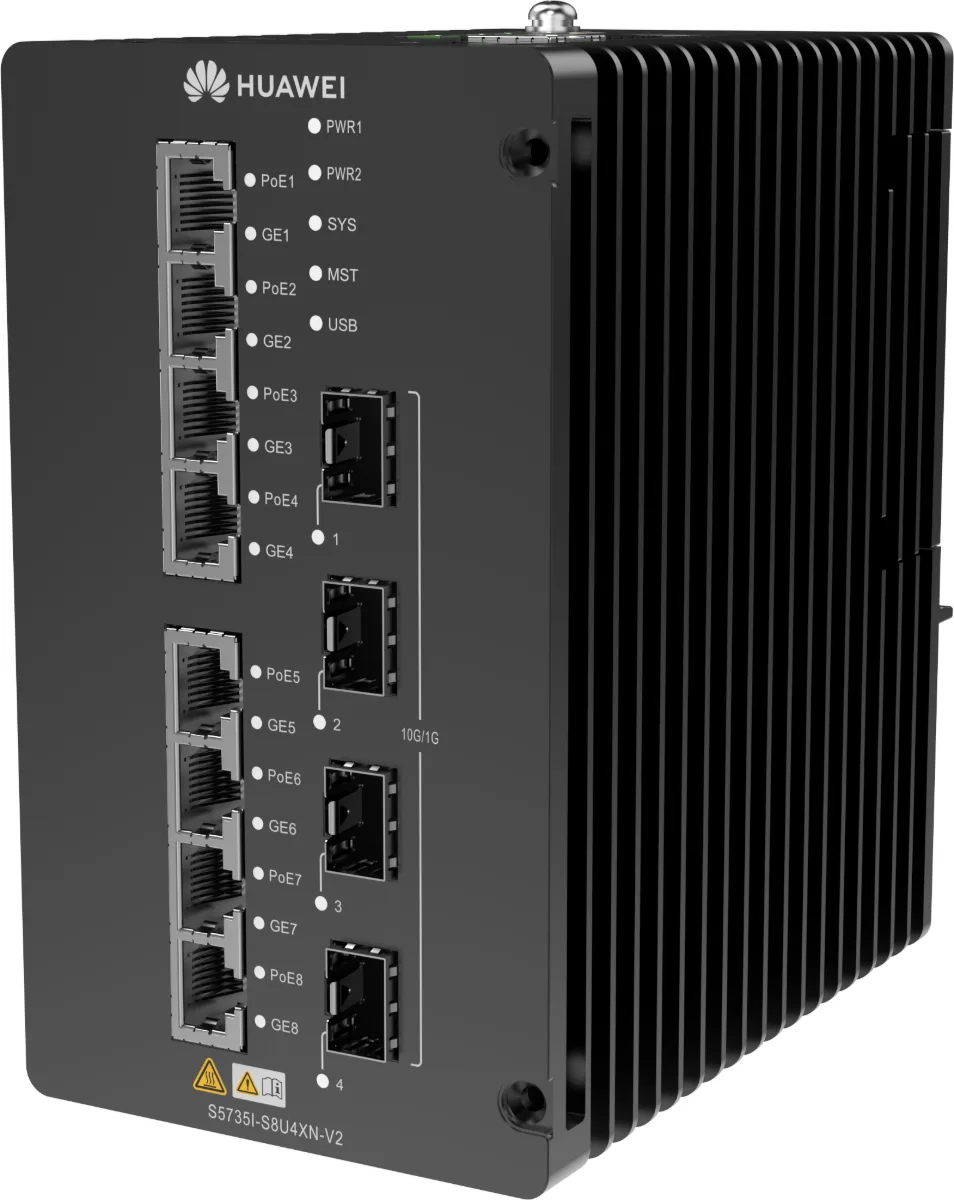

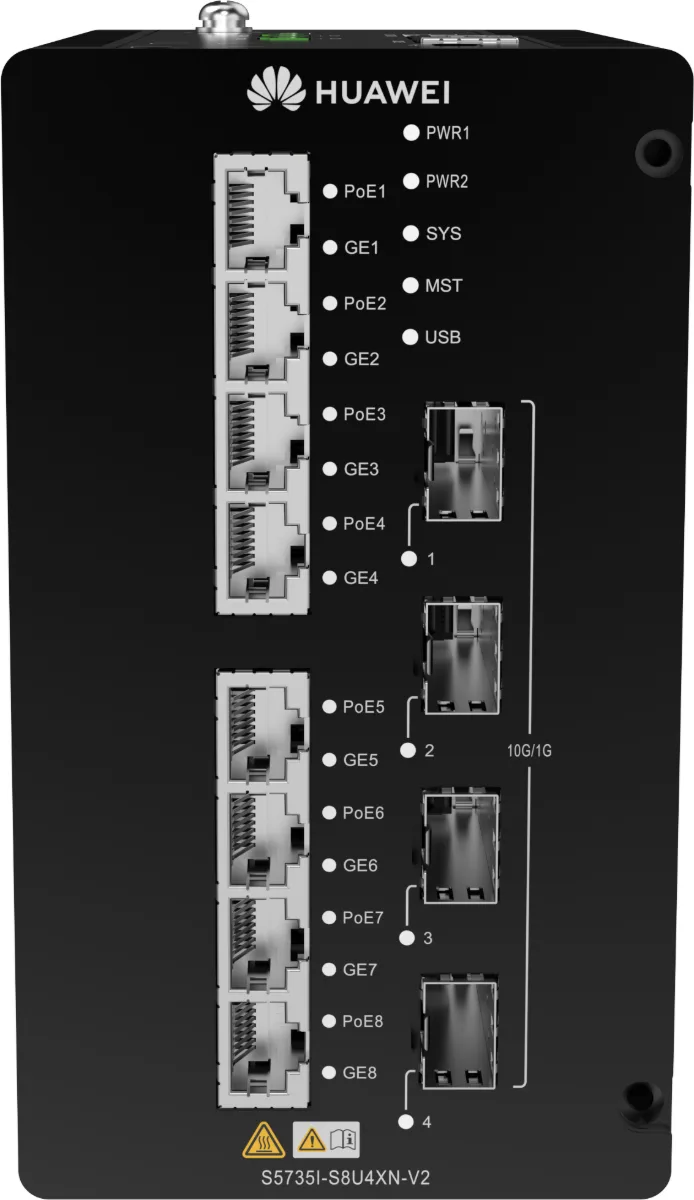

PoE-коммутатор Huawei S5735I-S8U4XN-V2
- 8 портов
- по 1 Гбит/с
- Uplink 4 × 10 Гбит/с
- PoE++ (802.3bt)
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Восемь портов с усиленным питанием по проводу: уличные точки доступа, поворотные камеры с обогревом, терминалы и панели. Обычный PoE+ такие устройства не поднимает, а PoE++ даёт на порт заметно больше. Питание самого коммутатора идёт постоянным током, что удобно на объектах с промышленным электропитанием.
Характеристики словами
Восемь медных портов доступа 1 Гбит/с с поддержкой PoE++, четыре аплинка по 10 Гбит/с, всего 12 портов. Тип питания DC, блок в комплекте. Индекс V2 означает второе поколение платформы, буква U в названии усиленное питание по проводу.
Что докупить
Модули SFP+ для аплинков и патч-корды. Главный расчёт здесь не порты, а бюджет мощности: восемь тяжёлых потребителей выбирают его быстро, поэтому паспортное потребление конкретных камер и точек доступа складывают заранее. Для линий длиной под сотню метров закладывают запас на потери в кабеле.
Питание постоянным током и класс защиты IP40 говорят о назначении: шкаф на объекте, а не серверная. Бюджет PoE 210 Вт делится между восемью портами, поэтому раскладку считают по классам устройств: камеры и точки доступа стандарта 802.3at укладываются с запасом, тяжёлые нагрузки 802.3bt съедают бюджет заметно быстрее. Блок питания идёт в комплекте. Четыре аплинка 10 Гбит/с уходят на агрегацию оптикой SFP+ или медным кабелем DAC внутри шкафа.
Соседние исполнения
Если устройства обычные и хватает PoE+, дешевле обойдутся S5735-L8P4X-QA-V2 на восемь портов или S5735-L24P4XE-A-V2 на двадцать четыре. Полный список исполнений с усиленным питанием на странице серии S5735I. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
На складе в Китае Huawei S5735I-S8U4XN-V2 есть, 14 рабочих дней до Москвы, цена 69 903 ₽ с НДС 22 %.
Вопросы и ответы
Чем PoE++ отличается от PoE+
Мощностью на порт. Обычного PoE+ хватает офисной точке доступа, телефону и простой камере. PoE++ рассчитан на потребителей потяжелее: уличные точки с тремя радиомодулями, поворотные камеры с обогревом, информационные панели. Если в проекте такие устройства, обычный коммутатор их просто не поднимет.
Почему питание постоянным током
Такое исполнение рассчитано на объекты, где есть промышленная сеть постоянного тока: связные шкафы, объекты энергетики, транспорт. Там это скорее плюс, потому что не нужен преобразователь. Для обычного офиса с розетками 230 вольт удобнее исполнения с питанием переменным током.
Восемь портов это не мало
Для задач, под которые берут эту серию, обычно нет: тяжёлых потребителей на объекте редко бывает много, а бюджет мощности всё равно ограничивает их число. Если портов не хватает, разумнее поставить второй коммутатор ближе к устройствам, чем тянуть длинные линии от одного: на дистанции растут потери.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 98012066. Трансиверы SFP+ и патч-корды подбираем отдельной строкой в спецификации.
| Количество портов доступа | 8 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | PoE++ (802.3bt) |
| Комплектность питания | блок в комплекте |
| Тип питания | DC |
| Всего портов, с Uplink | 12 |
| Бюджет PoE | 210 Вт |
| Класс защиты | IP40 |
| Типовая мощность, Вт | 20,45 |
| Вес нетто, кг | 1,86 |
| Вес брутто, кг | 2,21 |
| Максимальная мощность, Вт | 421,7 |
| Максимальная мощность без PoE, Вт | 400 |
| Габариты В×Ш×Г, мм | 150,0 × 86,0 × 133,0 |
| Серия | S5735I |
Назначение
| Параметр | Значение |
|---|---|
| Описание | S5735I-S8U4XN-V2: 8 портов 10/100/1000BASE-T, 4 порта 10GE SFP+, PoE++, монтаж на DIN-рейку, два резервируемых ввода питания от 54 до 57 В постоянного тока, без вентиляторов |
| Парт-номер | 98012066 |
| Модель | S5735I-S8U4XN-V2 |
| Первая версия ПО | V600R022C01 |

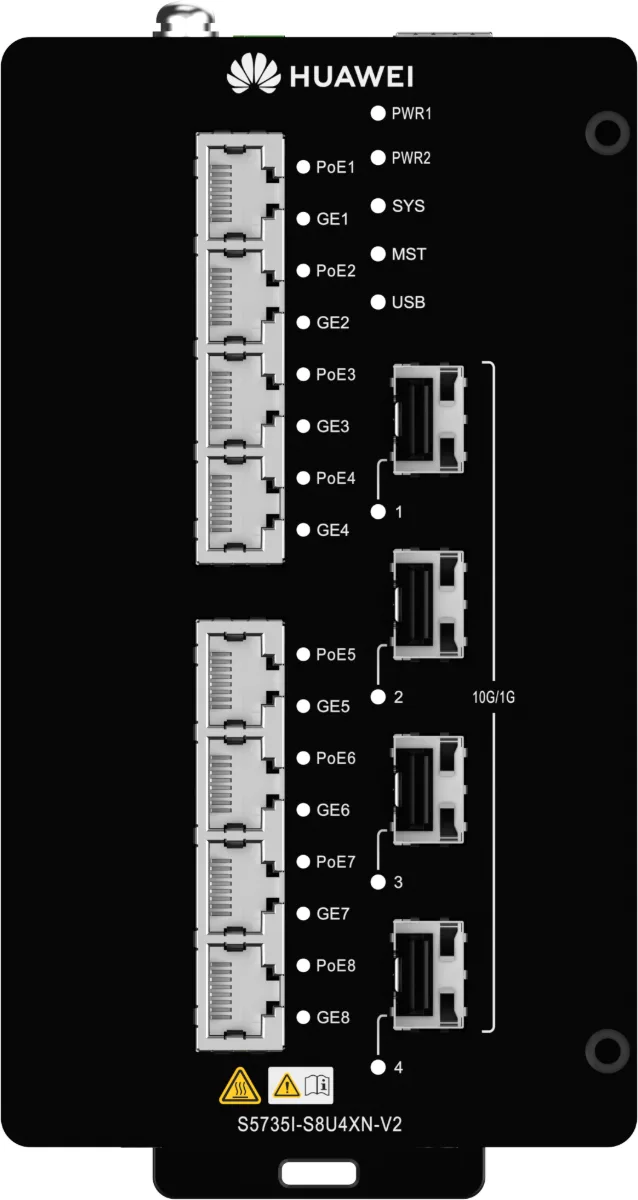

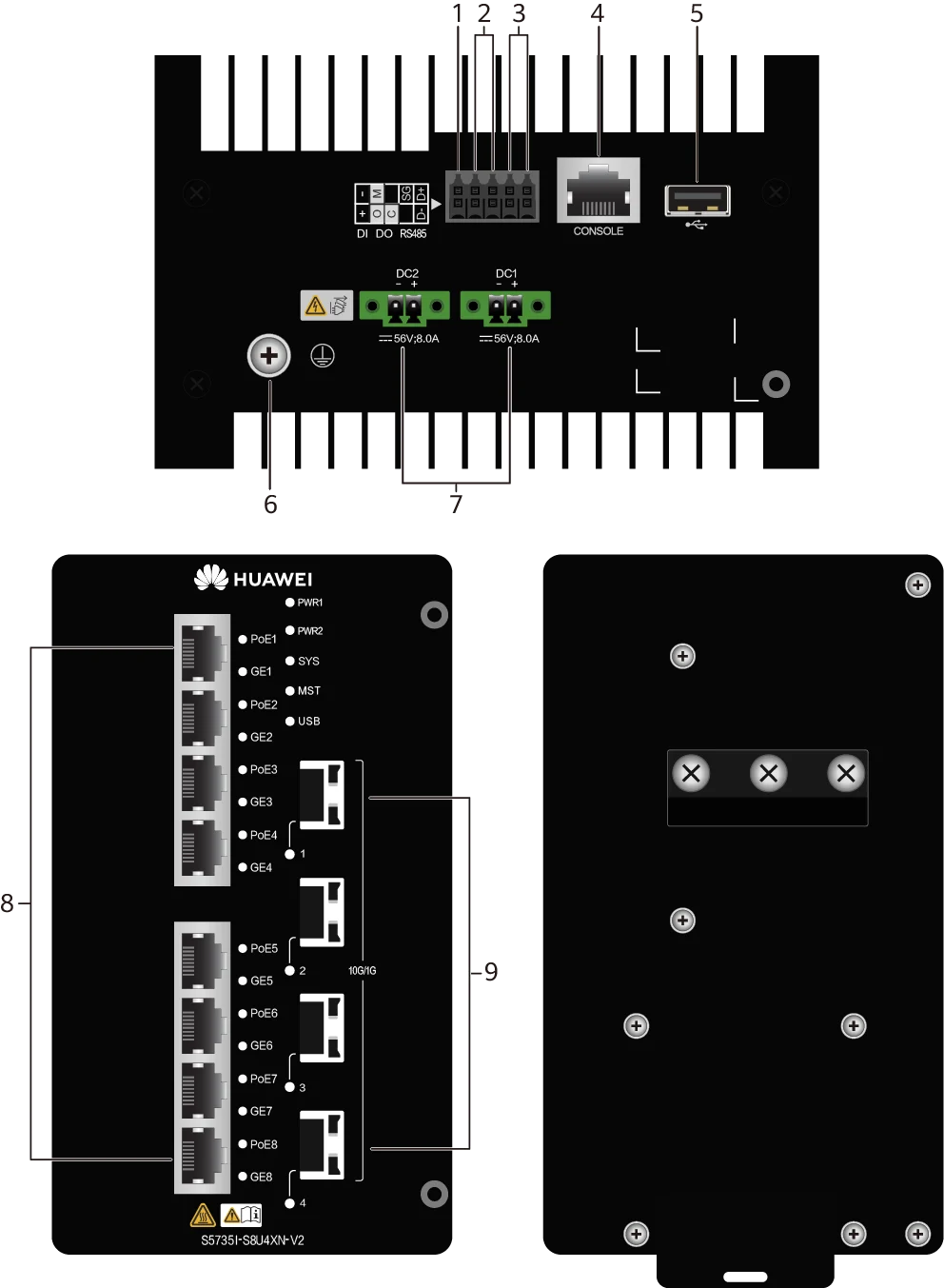

Портовая панель
| 1 | Порт дискретного входа | 2 | Порт дискретного выхода |
|---|---|---|---|
| 3 | Порт RS-485 | 4 | Один консольный порт |
| 5 | Один порт USB | 6 | Винт заземления. Работает с кабелем заземления. |
| 7 | Два разъёма ввода постоянного тока. Подходит внешний блок PAC240S56-CN на 240 Вт с питанием AC и HVDC | 8 | Восемь портов 10/100/1000BASE-T с PoE++ |
| 9 | Четыре порта 10GE SFP+ | - | - |
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1000 Мбит/с. | Кабель Ethernet |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. | Промышленные оптические модули. Медный кабель SFP+ на 3 м доступен с V600R022C10, в самой V600R022C10 только для стека. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м тоже с V600R022C10, только для стека, а начиная с V600R023C00 стек на них собирается без настройки. Медный модуль GE SFP доступен с V600R023C00, поддерживается только 02314BDD. Удалённые оптические модули PEN доступны с V600R024C10. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
| Порт RS-485 | Клеммник Phoenix, 2 × 5 контактов | Порт RS-485 служит для сбора данных. Стандарт RS-485, полудуплекс, скорости 1200, 2400, 4800, 9600, 19200, 38400, 57600 и 115200 бит/с. На шину вешают до 64 узлов, дальность до 1 км на скорости 9600 бит/с. Настройки по умолчанию: скорость 9600 бит/с, без управления потоком, без контроля чётности, один стоповый бит, восемь бит данных. | Клеммник Phoenix, 2 × 5 контактов |
| Порт дискретного входа | Клеммник Phoenix, 2 × 5 контактов | Порт дискретного входа принимает сигналы удалённого контроля и уровни. Тип сигнала пассивный, логический: замкнуто или разомкнуто | Клеммник Phoenix, 2 × 5 контактов |

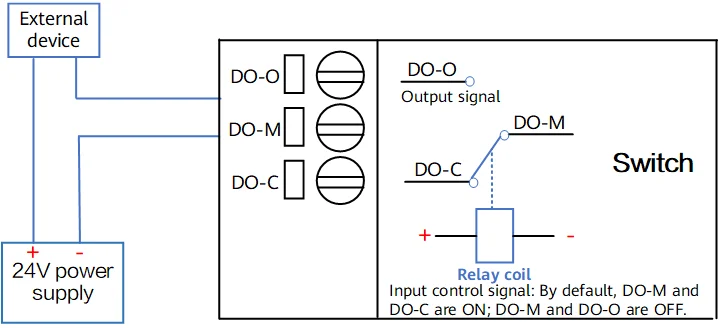

| Порт дискретного выхода | Клеммник Phoenix, 2 × 5 контактов | Порт дискретного выхода подаёт сигналы, по которым подключённое устройство выполняет действия. Тип сигнала пассивный, логический: замкнуто или разомкнуто. Внешнее питание: напряжение ниже 60 В постоянного тока, ток в цепи меньше 0,5 А | Клеммник Phoenix, 2 × 5 контактов |

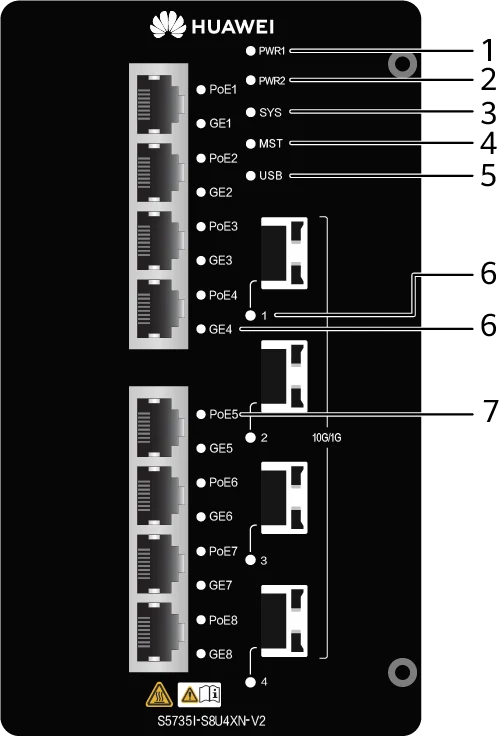

Индикаторы и кнопки
- не горитБлок питания 1 не подаёт питание или работает нештатно.
- зелёный, горит ровноБлок питания 1 в норме.
- не горитБлок питания 2 не подаёт питание или работает нештатно.
- зелёный, горит ровноБлок питания 2 в норме.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.
- не горитКоммутатор не ведущий в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке или работает отдельно.
- не горитНакопитель не вставлен, либо индикатор неисправен.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
Индикатор порта
Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы четырёх последних оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 1GE/10GE SFP+ работает на 1 Гбит/с.
- зелёный, мигаетПорт 10/100/1000BASE-T работает на 1000 Мбит/с. Порт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1000BASE-X работает на 1000 Мбит/с.
Питание и бюджет PoE
Коммутатор работает с одним блоком питания или с двумя по схеме 1+1.
Подключается напрямую к внешнему источнику 56 В постоянного тока или к блоку PAC240S56-CN.
| Блок питания 1 | Блок питания 2 | Доступная мощность PoE | Наибольшее число портов под нагрузкой |
|---|---|---|---|
| PAC240S56-CN | - | 210 Вт | 802.3af по 15,4 Вт на порт: 8 портов. 802.3at по 30 Вт: 7 портов. 802.3bt по 60 Вт: 3 порта. 802.3bt по 90 Вт: 2 порта |
| PAC240S56-CN | PAC240S56-CN | 210 Вт | 802.3af по 15,4 Вт на порт: 8 портов. 802.3at по 30 Вт: 7 портов. 802.3bt по 60 Вт: 3 порта. 802.3bt по 90 Вт: 2 порта |
| Внешний блок питания 56 В постоянного тока | - | не более 400 Вт | 802.3af по 15,4 Вт на порт: 8 портов. 802.3at по 30 Вт: 8 портов. 802.3bt по 60 Вт: 6 портов. 802.3bt по 90 Вт: 4 порта |
| Внешний блок питания 56 В постоянного тока | Внешний блок питания 56 В постоянного тока | не более 400 Вт | 802.3af по 15,4 Вт на порт: 8 портов. 802.3at по 30 Вт: 8 портов. 802.3bt по 60 Вт: 6 портов. 802.3bt по 90 Вт: 4 порта |
Коммутатор S5735I-S8U4XN-V2 отдаёт питание PoE напрямую, поэтому входное напряжение должно отвечать стандарту PoE. Иначе на стороне подключённого устройства напряжение окажется слишком низким.
Один блок PAC240S56-CN питает только один коммутатор S5735I-S8U4XN-V2.
Если внешний источник постоянного тока не от Huawei, он должен отвечать требованию ниже:
Максимальная мощность устройства (30 Вт) плюс число задействованных портов PoE, умноженное на мощность каждого порта
Доступная мощность PoE у коммутатора ограничена так:
- Мощность PoE 400 Вт: температура среды ниже 55 °C, не больше четырёх оптических модулей.
- Мощность PoE 240 Вт: температура среды ниже 60 °C, не больше четырёх оптических модулей.
- Мощность PoE 180 Вт: температура среды ниже 65 °C, не больше двух оптических модулей.
- Рекомендованный вендором блок PAC240S56-CN на 240 Вт по умолчанию даёт до 210 Вт на PoE. Предел меняют командой poe max-power.
- Если блок PAC240S56-CN на 240 Вт не используется, берите внешний источник с запасом PoE на 400 Вт.
- Если внешний источник даёт на PoE меньше 400 Вт, задайте предел командой poe max-power с запасом на собственное потребление устройства. Иначе устройство может отключиться из-за перегрузки.

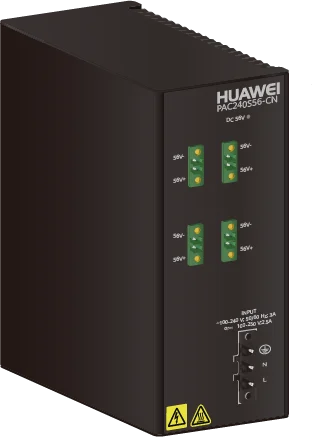

PAC240S56-CN (Питание PoE 240 Вт, AC и высоковольтный DC)
| Параметр | Значение |
|---|---|
| Описание | Питание PoE 240 Вт, AC и высоковольтный DC |
| Парт-номер | 02131265 |
| Модель | PAC240S56-CN |

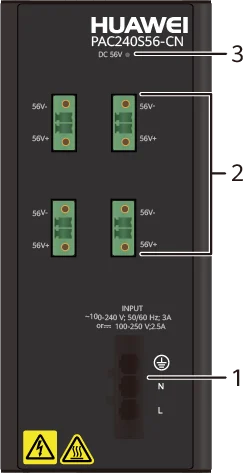

- не горитВыход питания ненормален либо блок питания неисправен.
- зелёный, горит ровноВыход питания в норме.
- зелёный, мигаетБлок питания в защите от повышенного выходного напряжения или тока.
| Функция | Описание |
|---|---|
| Питание системы и питание PoE | Блок питания выдаёт до 240 Вт на систему и на PoE вместе. |
| Защита по входу | Блок питания защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока. |
| Защита по выходу | Блок питания защищает от повышенного выходного напряжения, повышенного тока и короткого замыкания. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 150 × 65 × 133 мм |
| Вес без упаковки, кг | 1,47 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; от 100 до 250 В DC |
| Диапазон входного напряжения, В | от 90 до 290 В AC, от 45 до 66 Гц; от 77 до 300 В DC |
| Наибольший входной ток, А | от 100 до 240 В AC: 3 А; от 100 до 138 В DC: 2,5 А; от 138 до 250 В DC: 2 А |
| Номинальное выходное напряжение, В | 56 V DC |
| Номинальная выходная мощность, Вт | Суммарная мощность: 240 Вт |
| Способ отвода тепла | Пассивное охлаждение без вентиляторов |
Охлаждение и направление обдува
Коммутатор без вентиляторов, охлаждение пассивное.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.

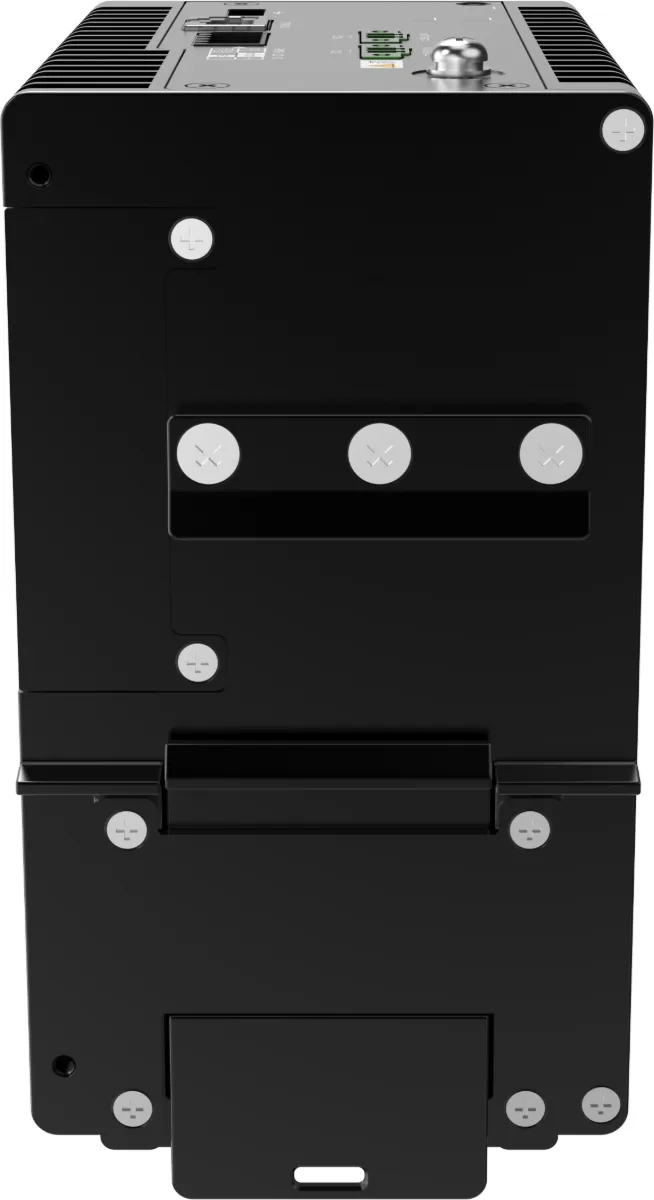

Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 150,0 × 86,0 × 133,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 162,0 × 86,0 × 142,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 235,0 × 120,0 × 205,0 мм |
| Вес без упаковки, кг | 1,86 кг |
| Вес с упаковкой, кг | 2,21 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов |
| Рабочая температура, °C | На высоте до 1800 м с промышленными оптическими модулями: в герметичном шкафу от −40 до +60 °C, в шкафу с вентиляцией от 80 LFM от −40 до +70 °C, в шкафу с принудительным обдувом от 200 LFM от −40 до +75 °C. С оптическими модулями PEN: в герметичном шкафу от 0 до +45 °C, с вентиляцией от 0 до +55 °C, с принудительным обдувом от 0 до +60 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5000 м |
| Высота хранения, м | от 0 до 5000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 3,65 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 20,45 Вт |
| Типовое тепловыделение, БТЕ/ч | 69,74 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 21,7 Вт. С полной нагрузкой PoE: 421,7 Вт, из них 400 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 74,01. С полной нагрузкой PoE: 1438,11, из них 1364,10 на PoE |
| Мощность без нагрузки, Вт | 15,56 Вт |
| Наработка на отказ, лет | 89,43 |
| Наличие | > 0.99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | Резервирование 1+1. Один блок PAC240S56-CN питает только один коммутатор S5735I-S8U4XN-V2. |
| Тип питания | Внешний источник постоянного тока |
| Номинальное входное напряжение, В | Вход постоянного тока: 56 В |
| Диапазон входного напряжения, В | Вход постоянного тока: от 54 до 57 В для PoE, PoE+ и PoE++, либо 48 В для PoE |
| Наибольший входной ток, А | 8,0 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±7 кВ |
| Защита от импульсов по питанию, кВ | Питание постоянным током: ±2 кВ синфазная и ±1 кВ дифференциальная |
| Степень защиты оболочки | IP40 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмПо запросу
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмПо запросу
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
Похожие позиции серии

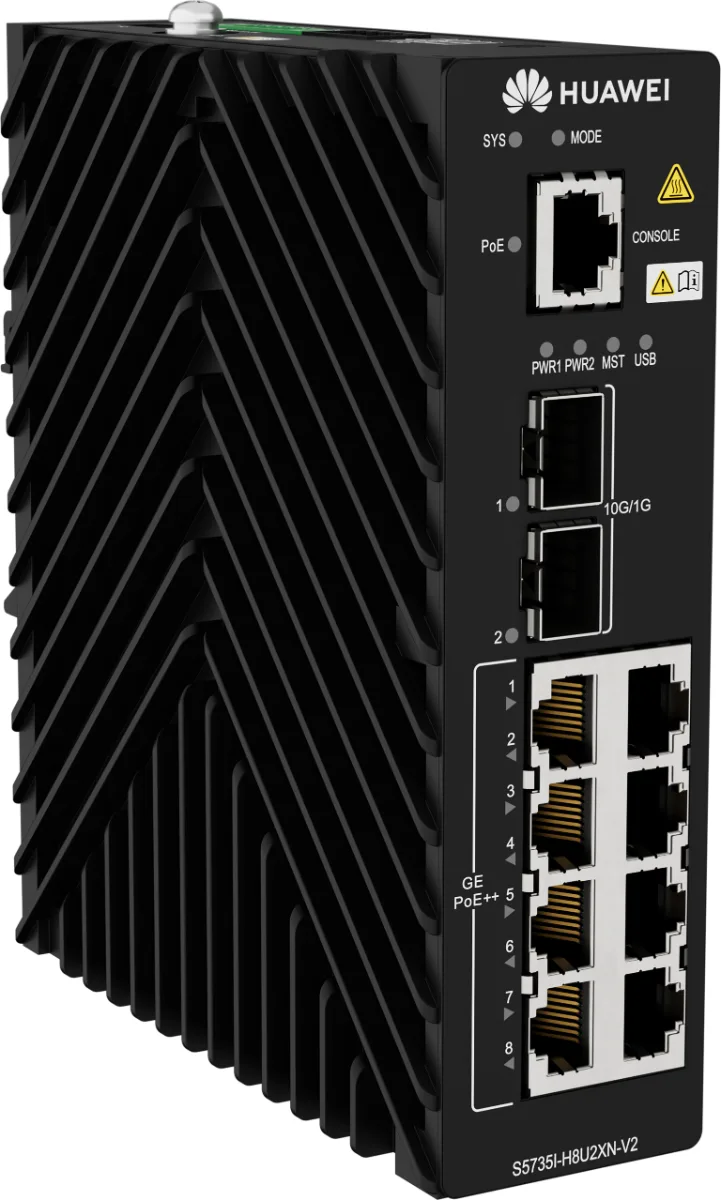

- Парт-номер 98012685PoE-коммутатор Huawei CloudEngine S5735I-H8U2XN-V28 портов·по 1 Гбит/с·Uplink 2 × 10 Гбит/с·PoE++ (802.3bt)По запросу

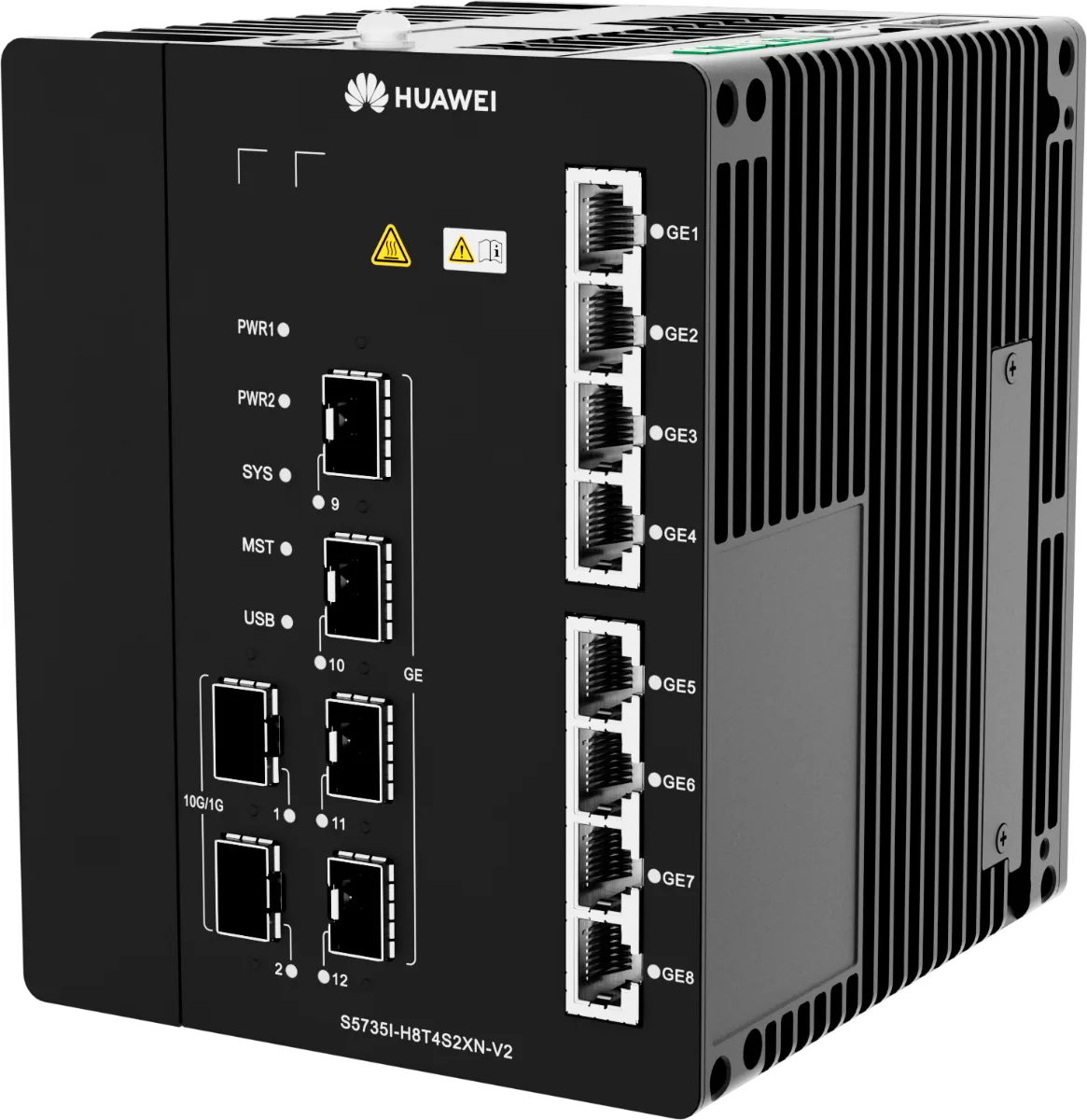

- Парт-номер 98012185Коммутатор Huawei CloudEngine S5735I-H8T4S2XN-V28 портов·по 1 Гбит/с·Uplink 2 × 10 Гбит/с, 4 × 1 Гбит/с·без блока питанияПо запросу

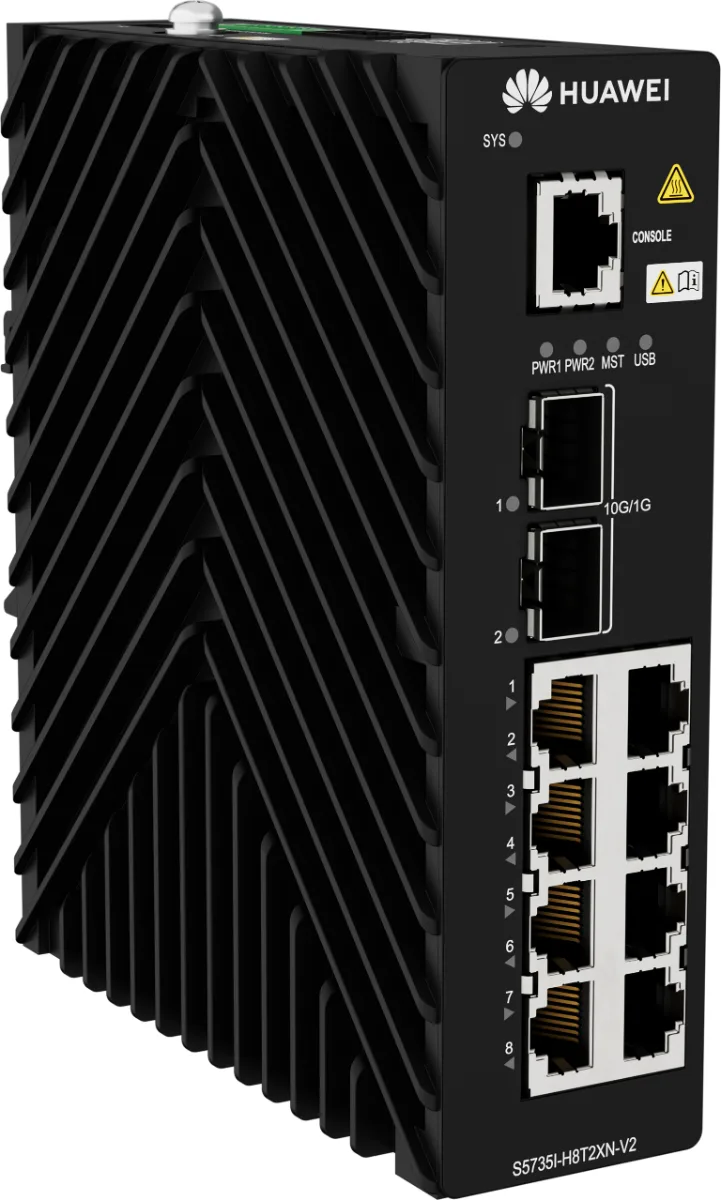

- Парт-номер 98012687Коммутатор Huawei CloudEngine S5735I-H8T2XN-V28 портов·по 1 Гбит/с·Uplink 2 × 10 Гбит/с·без блока питанияПо запросу

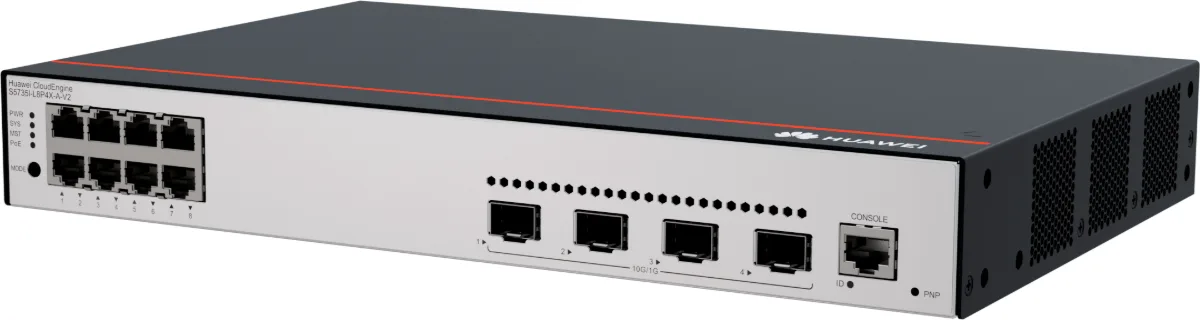

- Парт-номер 98012151PoE-коммутатор Huawei CloudEngine S5735I-L8P4X-A-V28 портов·по 1 Гбит/с·Uplink 4 × 10 Гбит/с·PoE+ (802.3at)По запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
