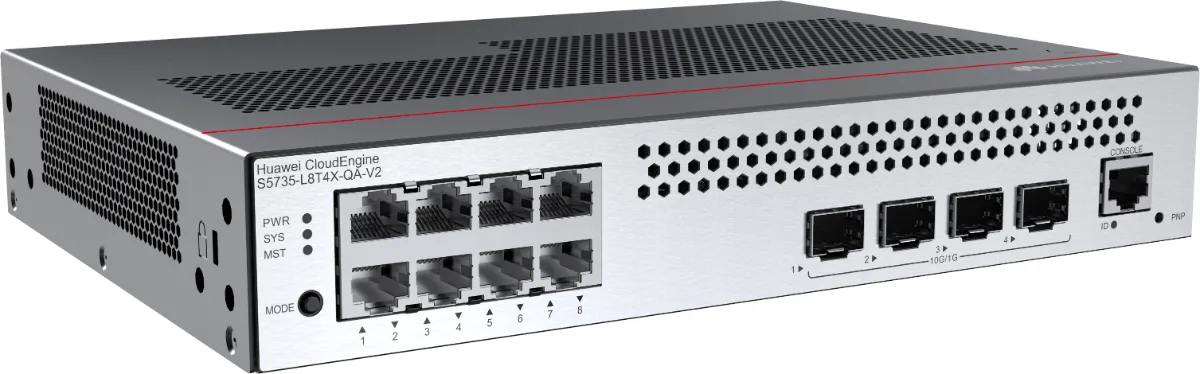

Коммутатор Huawei S5735-L8T4X-QA-V2
- 8 портов
- по 1 Гбит/с
- Uplink 4 × 10 Гбит/с
- питание AC
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Восемь портов доступа и четыре аплинка по 10 Гбит/с это необычное сочетание: портов мало, а каналы наверх быстрые. Такой коммутатор ставят не на этаж, а в точку, где подключается немного устройств, но трафик тяжёлый: небольшая серверная, монтажная, узел видеонаблюдения.
Характеристики словами
Восемь медных портов доступа 1 Гбит/с, четыре аплинка по 10 Гбит/с, всего 12 портов. Питания по проводу нет. Блок питания в комплекте, тип питания AC. Корпус компактный, подходит для небольшого шкафа.
Что докупить
Модули SFP+ на 10 Гбит/с для аплинков и патч-корды под проложенную оптику. Если коммутатор стоит рядом с соседним оборудованием в той же стойке, дешевле обойдутся DAC-кабели. Больше для запуска ничего не нужно, блок питания уже в коробке.
Ещё один частый сценарий это подключение соседнего оборудования на скорости выше гигабита: сервер видеоархива, хранилище, точка агрегации нескольких камер. Порты доступа здесь медные и гигабитные, поэтому быстрые устройства подключают именно в аплинки. Настройка идёт через консоль, веб-интерфейс или систему управления кампусом, отдельного обслуживания коммутатор не требует. Для монтажа в стойку в комплекте есть уголки, глубина корпуса небольшая, поэтому позиция помещается и в неглубокий настенный шкаф вместе с патч-панелью.
Соседние исполнения
Если подключаемым устройствам нужно питание по проводу, берите S5735-L8P4X-QA-V2 с PoE+. Когда портов доступа не хватает, следующий шаг это S5735-L24T4XE-A-V2 на 24 порта. Полный список на странице серии S5735. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
Huawei S5735-L8T4X-QA-V2 есть на складе в Китае, 14 рабочих дней до Москвы, цена 33 746 ₽ с НДС 22 %.
Вопросы и ответы
Зачем восьми портам четыре аплинка по 10 Гбит/с
Для узлов, где важна не плотность портов, а скорость наверх. Пример: маленькая серверная с парой хостов и хранилищем, откуда трафик уходит в ядро, или узел видеонаблюдения, где восемь камер пишут в архив на другом этаже. Гигабитный аплинк там становится узким местом раньше, чем кончаются порты.
Подойдёт ли для небольшого офиса
Да, если рабочих мест не больше восьми и питание по проводу не нужно. Но для типового маленького офиса с камерами и телефонами разумнее исполнение с PoE+: отдельные блоки питания к каждому устройству обходятся дороже и живут хуже. Если мест больше, сразу смотрите на 24 порта.
Можно ли ставить не в стойку
Корпус компактный, коммутатор нормально живёт на полке в небольшом настенном шкафу. Важно оставить место для продува: закрытый шкаф без вентиляции греется, и электроника в нём стареет быстрее. Крепление в стойку тоже возможно, для этого используются штатные уголки.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 98012073. Трансиверы SFP+ и патч-корды подбираем отдельной строкой в спецификации.
| Количество портов доступа | 8 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | нет |
| Комплектность питания | блок в комплекте |
| Тип питания | AC |
| Всего портов, с Uplink | 12 |
| Типовая мощность, Вт | 16,2 |
| Вес нетто, кг | 1,40 |
| Вес брутто, кг | 2,21 |
| Максимальная мощность, Вт | 16,97 |
| Габариты В×Ш×Г, мм | 43,6 × 250,0 × 180,0 |
| Серия | S5735 |
Назначение
Исполнение S5735-L8T4X-QA-V2, парт-номер 98012073. Состав: 8 портов 10/100/1000BASE-T, 4 порта 10GE SFP+, питание AC, без вентиляторов.
Huawei относит фиксированные коммутаторы Ethernet серии S к устройствам, которые совмещают доступ и передачу: они дают доступ и агрегацию, а вместе с тем несут услуги корпоративной сети. Аппаратная часть у них общая: шасси, система питания, система охлаждения и блок управления коммутацией (SCU).
Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C01.

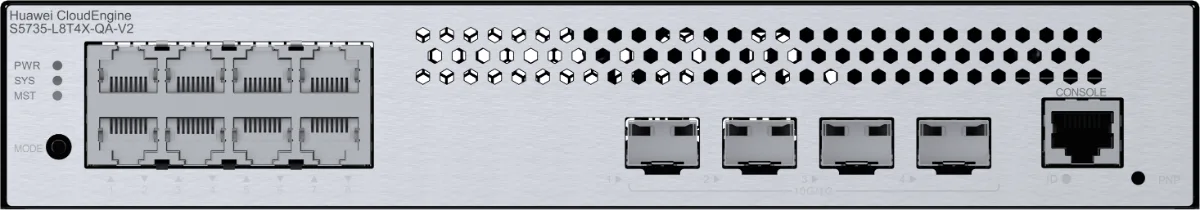

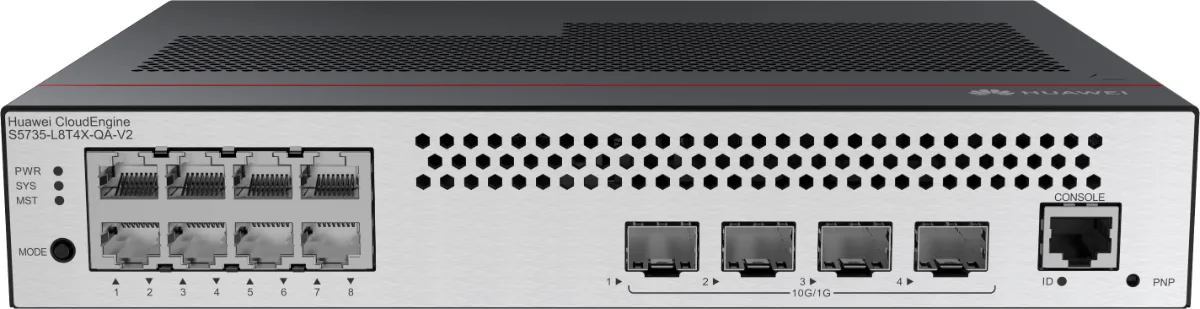

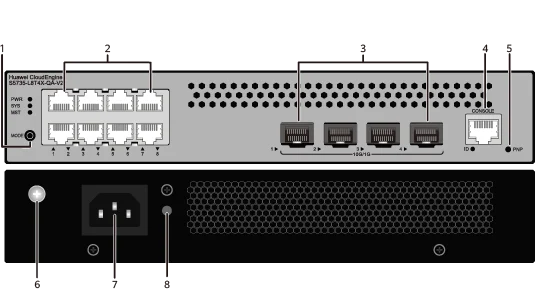

Портовая панель
- 1Одна кнопка MODE
- 2Восемь портов 10/100/1000BASE-T
- 3Четыре порта 10GE SFP+
- 4Один консольный порт
- 5Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 6Винт заземления. Работает с кабелем заземления.
- 7Розетка AC. Работает с кабелем питания AC.
- 8Гнездо фиксатора кабеля питания AC. Сам фиксатор в комплект не входит.
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1000 Мбит/с. | Кабель Ethernet |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP и GE-CWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+ дальностью не больше 10 км. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1 и 3 м: до V600R023C00 только для стека. Кабели AOC SFP+ на 10 м. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м, начиная с V600R023C00 стек на них собирается без настройки. Выделенный стековый кабель SFP+ на 3 м доступен с V600R025C10. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
Индикаторы и кнопки
Huawei описывает раздел «Индикаторы и кнопки» этой модели ссылкой на S5735-L8P2T4X-A-V2, данные ниже приведены по ней.
Режима и индикатора PoE у этой модели нет, поэтому шаг с режимом PoE в описании кнопки к ней не относится.
Набор индикаторов у S5735-L8T4X-QA-V2 такой же, как у S5735-L8P2T4X-A-V2, только без индикатора режима PoE.
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание в норме.
- жёлтый, горит ровноПитание не в норме.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.
- -Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, они показывают состояние PoE на каждом порту. Третье нажатие возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет. Начиная с V600R023C00 удержание кнопки шесть секунд запускает первичный вход через веб-интерфейс. Если файла конфигурации нет, система пробует войти в этот режим, и при успехе индикатор режима MST горит зелёным до 45 секунд. Если вход не удался, проверьте, что на устройстве заводские настройки.
Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы четырёх последних оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 1GE/10GE SFP+ работает на 1 Гбит/с.
- зелёный, мигаетПорт 10/100/1000BASE-T работает на 1000 Мбит/с. Порт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1000BASE-X работает на 1000 Мбит/с.

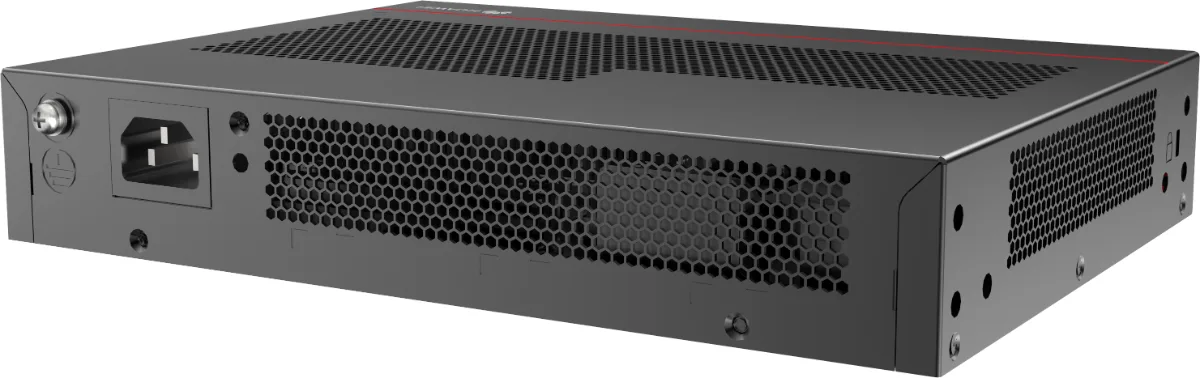

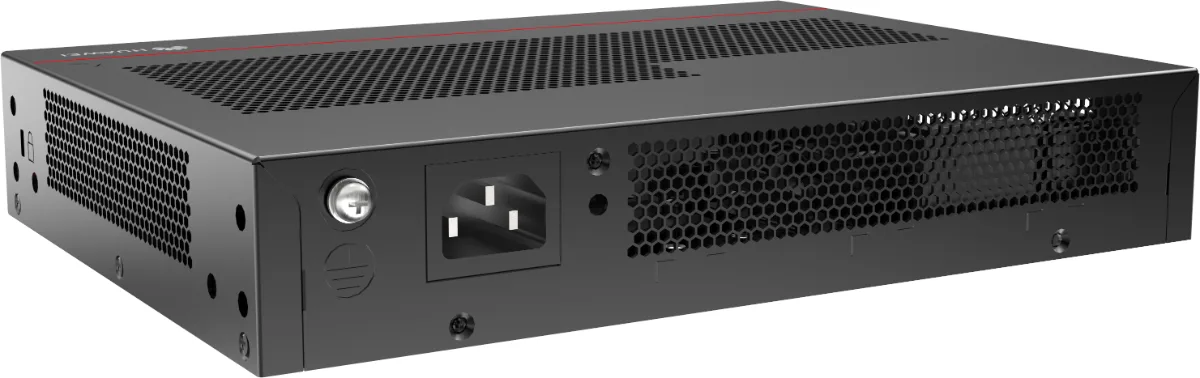

Питание
У коммутатора встроенный блок питания AC, съёмные блоки не поддерживаются.
Охлаждение и направление обдува
Коммутатор без вентиляторов, охлаждение пассивное.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Оптические модули GE eSFP
- LE2MGSC40DE0
- LE2MGSC40ED0
- S-SFP-GE-LH40-SM1310
- S-SFP-GE-LH40-SM1550
- S-SFP-GE-LH80-SM1550
- SFP-GE-BXU1-SC
- SFP-GE-EX-C
- SFP-GE-LX-SM1310 (02315200)
- SFP-GE-LX-SM1310-BIDI (02315285)
- SFP-GE-LX-SM1490-BIDI (02315286)
- SFP-GE-LX10-C
- SFP-GE-SX-C (02312UUB)
- SFP-GE-ZBXD1
- SFP-GE-ZBXU1
- eSFP-GE-SX-MM850 (02315204)
- eSFP-GE-ZX100-SM1550
- OGSC10DD0
- OGSC40DD0
- OGSM01880
- SFP-GE-BX-D1-I
- SFP-GE-BX-U1-I
- SFP-GE-BX40-D-I
- SFP-GE-BX40-U-I
- eSFP-GE-SX-MM850 (02313URD)
- SFP-GE-LX-SM1310 (02313URF)
- SFP-GE-SX-C (02314KKF)
- SFP-GE-LX-SM1310-BIDI (02314KKJ)
- SFP-GE-LX-SM1490-BIDI (02314KKH)
- SFP-GE-ER-I
Медные модули GE SFP
- SFP-1000BaseT (02314171)
- SFP-1000BaseT (02313URG)
- SFP-1000BaseT-G2
Оптические модули 10GE SFP+
Для этой модели: дальность не больше 10 км.
- OMXD30000 (02318169)
- OSX010000 (02318170)
- OSX040N01 (02310CNF)
- SFP-10G-ER-1310
- SFP-10G-ER-C
- SFP-10G-ER-SM1270-BIDI
- SFP-10G-ER-SM1330-BIDI
- SFP-10G-LR-C (02312UUG)
- SFP-10G-SR-C
- SFP-10G-USR (02310MNW)
- SFP-10G-ZR
- OMXD30000 (02313URC)
- OSX010000 (02313URK)
- SFP-10G-USR (02313URN)
- SFP+10GE-LH10-SM1310
- SFP-10G-BXD1
- SFP-10G-BXU1
- SFP-10G-SR
- SFP-10G-iLR
- SFP-10G-iLR-C
- SFP-10G-LR-I (02313ABG)
- OSX040N01 (02314KKG)
- SFP-10G-LR (02313URL)
- SFP-10G-LR-C (02314KKE)
- SFP-10G-LR (02310QDJ)
- SFP-10G-LR-I (02314LBW)
- SFP-10G-ZR-BXD1
- SFP-10G-ZR-BXU1
- SFP-10G-LR (02315NNR)
Медные модули 10GE SFP+
Для этой модели: начиная с версии V600R024C00.
- SFP-10GBaseT-SR
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 250,0 × 180,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 250,0 × 187,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 90,0 × 370,0 × 380,0 мм |
| Вес без упаковки, кг | 1,40 кг |
| Вес с упаковкой, кг | 2,21 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Бесшумный, без вентиляторов |
| Шум при обычной температуре, звуковое давление, дБ(А) | Бесшумный, без вентиляторов |
| Рабочая температура, °C | от −5 до +45 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5000 м |
| Высота хранения, м | от 0 до 5000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 16,2 Вт |
| Типовое тепловыделение, БТЕ/ч | 55,28 БТЕ/ч |
| Максимальная мощность, Вт | 16,97 Вт |
| Максимальное тепловыделение, БТЕ/ч | 57,9 БТЕ/ч |
| Мощность без нагрузки, Вт | 10,05 Вт |
| Наработка на отказ, лет | 76,15 |
| Наличие | > 0.99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 0 |
| Резервирование питания | Не поддерживается |
| Тип питания | Встроенный блок AC |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц |
| Диапазон входного напряжения, В | Вход AC: от 90 до 264 В, от 45 до 65 Гц |
| Наибольший входной ток, А | 0,8 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Не поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±7 кВ |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Нет |
| Охлаждение | Пассивное охлаждение |
| Направление обдува | - |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмПо запросу
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмПо запросу
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
