Парт-номер 98012044

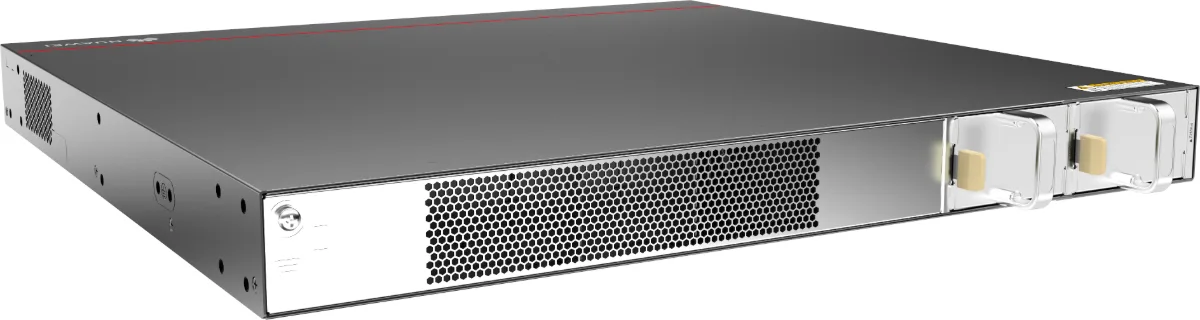

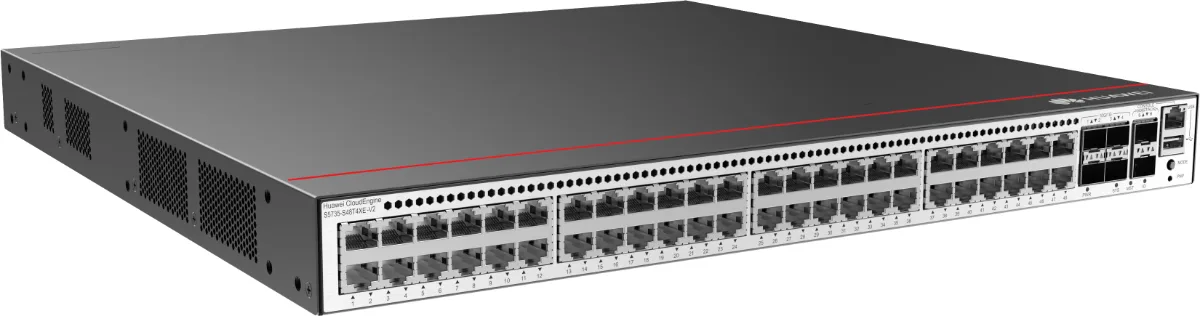

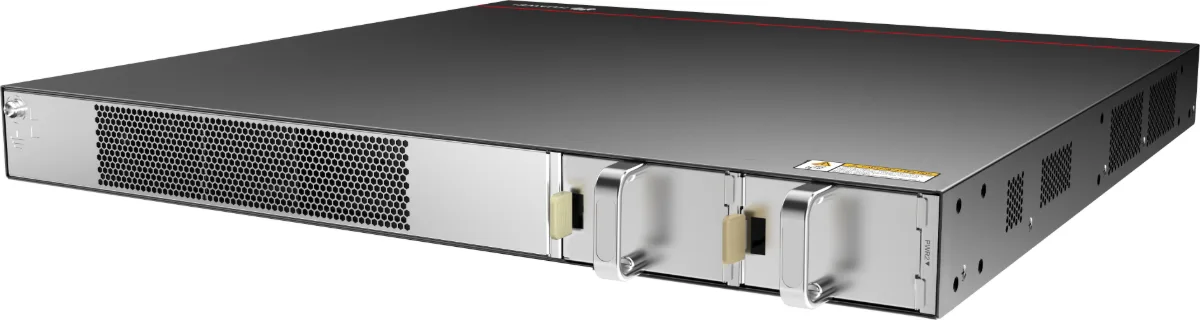

Коммутатор Huawei S5735-S48T4XE-V2

48 × 1 Гбит/с
4 × 10 Гбит/с
без PoE
без блока питания

от 128 959 ₽

Цена за штуку со склада в Китае

В наличии 91 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2027EOS - поддержка вендора до 31 декабря 2032

Для какой задачи это исполнение

Ветка S отличается от базовой L расширенным набором функций уровня предприятия: маршрутизация между сегментами, более гибкие политики доступа, сложные схемы резервирования. Такое исполнение берут, когда коммутатор доступа несёт на себе не только раздачу портов, но и часть логики сети. Полное название исполнения Huawei S5735-S48T4XE-V2, артикул 98012044.

Характеристики словами

Сорок восемь медных портов доступа 1 Гбит/с, четыре аплинка по 10 Гбит/с, всего 52 порта. Питания по проводу нет. Блок питания в поставку не входит и заказывается отдельно. Пропускная способность стека 80 Гбит/с.

Что докупить

В первую очередь блок питания: без него коммутатор не включится. Для узла, который держит этаж, обычно берут два блока в разные вводы. Дальше модули SFP+ для аплинков и патч-корды, при сборке стека стековые кабели. Комплектацию стоит согласовать до заказа, чтобы ничего не искать в последний момент.

Ветка S окупается там, где коммутатор доступа делает больше, чем раздаёт порты: держит маршруты между сегментами, разбирает трафик по политикам, участвует в схемах резервирования. Если ничего из этого не планируется, разницу в цене лучше потратить на трансиверы или второй блок питания. Настройка идёт через консоль, веб-интерфейс или систему управления кампусом.

Соседние исполнения

Если функции ветки S не нужны и блок питания хочется в коробке, дешевле обойдётся S5735-L48T4XE-A-V2 на те же 48 портов. Для питания устройств по проводу есть S5735-S48P4XE-V2 и S5735-L48P4XE-A-V2. Полный список на странице серии S5735. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».

Наличие и поставка

S5735-S48T4XE-V2 отгружаем со склада в Китае, на остатке 91 шт. Срок 14 рабочих дней от оплаты, таможня внутри срока. Цена 128 959 ₽ с НДС 22 %, договор с российским ООО, расчёты в рублях. Блок питания в отгрузку не входит, берём его отдельно. Докупаемое из блока выше ставим в тот же счёт и везём одним местом. Счёт выставляем по запросу с этой страницы в течение рабочего дня.

Вопросы и ответы

Почему исполнение без блока питания дороже базового

Цена определяется веткой, а не комплектацией: S даёт больше функций уровня предприятия, чем базовая L, и стоит дороже даже без блока в коробке. Если расширенные функции не нужны, разумнее взять исполнение L с блоком в комплекте и сэкономить дважды.

Какой блок питания подойдёт

Блоки подбираются по модели коммутатора и требуемой мощности, у Huawei это отдельные парт-номера. Ошибиться легко: блоки от соседних серий внешне похожи, но не подходят по разъёму или мощности. Подберём под конкретное исполнение и включим в спецификацию вместе с трансиверами.

Нужно ли два блока питания

Для узла, через который живёт целый этаж, да. Два блока разводят по разным вводам, и отказ одного не роняет сеть. Если коммутатор стоит в подсобном помещении и его остановка на полчаса не критична, можно обойтись одним, но тогда держите запасной на полке.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 98012044. Блок питания и трансиверы SFP+ подбираем отдельными строками спецификации.

Что с гарантией

На оборудование действует заводская гарантия вендора. Стандартный срок от 12 до 36 месяцев, он зависит от производителя и модели и указан в спецификации и счёте. По запросу подключаем расширенную гарантию до 60 месяцев за отдельную плату. Замену организуем через тот же склад в Китае, откуда идёт поставка. Условия целиком на странице Гарантийное обслуживание.

Характеристики позиции 98012044
Количество портов доступа	48
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	4 × 10 Гбит/с
Скорость Uplink	10 Гбит/с
Количество портов Uplink	4
Стандарт PoE	нет
Комплектность питания	без блока питания
Всего портов, с Uplink	52
Пропускная способность стека	80 Гбит/с
Типовая мощность, Вт	39,10
Вес нетто, кг	4,61
Вес брутто, кг	7,74
Максимальная мощность, Вт	55,12
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0
Серия	S5735
Заказывается отдельно	блок питания
Единица поставки	штука
Снятие с продажи	2027-12-31
Окончание поддержки	2032-12-31

Документация Huawei

Об устройстве

Исполнение S5735-S48T4XE-V2, парт-номер 98012044. Состав: 48 портов 10/100/1000BASE-T, 4 порта 10GE SFP+, 2 стековых порта 12GE, без блока питания.

Все фиксированные коммутаторы Ethernet серии S собраны на общей аппаратной платформе. В неё входят шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Место таких коммутаторов в сети это уровень доступа и агрегации, через них проходит трафик корпоративной сети.

Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C01.

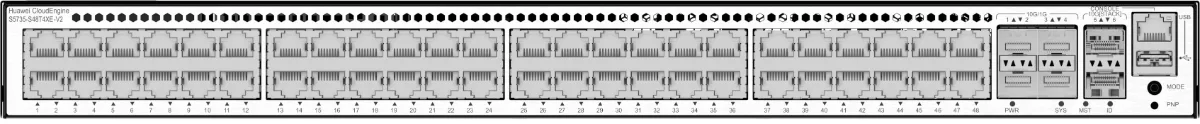

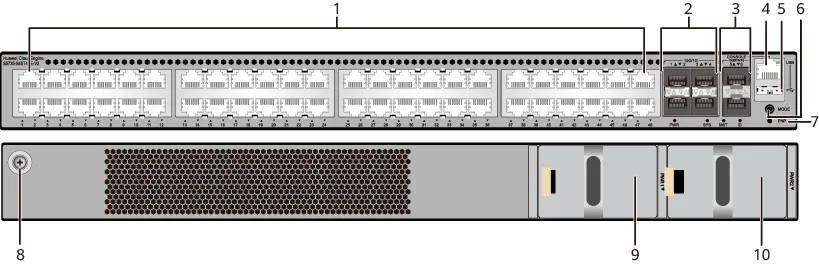

Портовая панель

1Сорок восемь портов 10/100/1000BASE-T
2Четыре порта 10GE SFP+
3Два стековых порта
4Один консольный порт
5Один порт USB
6Одна кнопка MODE
7Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
8Винт заземления. Работает с кабелем заземления.

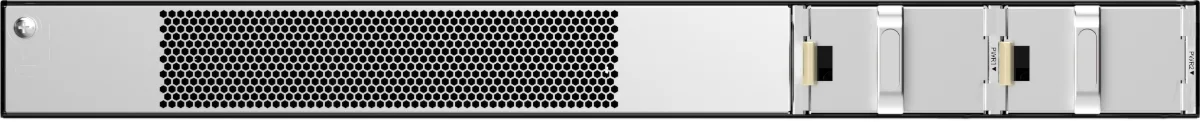

9Слот питания 1. Подходят блоки PAC80S12-CN начиная с V600R023C00, PAC180S12-CN, PDC240S12-CN начиная с V600R024C00, PAC600S12-PB начиная с V600R023C00 и PDC1K2S12-CE
10Слот питания 2. Подходят блоки PAC80S12-CN начиная с V600R023C00, PAC180S12-CN, PDC240S12-CN начиная с V600R024C00, PAC600S12-PB начиная с V600R023C00 и PDC1K2S12-CE

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Порт 10/100/1000BASE-T	RJ45	Порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с.	Кабель Ethernet
Порт 10GE SFP+	SFP+	Порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с.	Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+, 10GE-CWDM SFP+, 10GE-DWDM SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1 и 3 м: до V600R023C00 только для стека. Кабели AOC SFP+ на 10 м. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м, а начиная с V600R023C00 стек на них собирается без настройки. Выделенный стековый кабель SFP+ на 3 м доступен с V600R025C10, тоже только для стека без настройки.
Стековый порт	SFP+	Стековые порты соединяют несколько коммутаторов стековыми кабелями в одно логическое устройство. Настраивать их не нужно. С выделенными кабелями SFP+ длиной 0,5 или 1,5 м скорость одного порта поднимается до 12 Гбит/с по умолчанию.	Медные кабели SFP+ длиной 1 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель
Порт USB	USB 2.0 Type A	В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	USB-накопитель

Индикаторы и кнопки

Huawei описывает раздел «Индикаторы и кнопки» этой модели ссылкой на S5735-S48U4XE-V2, данные ниже приведены по ней.

Режима и индикатора PoE у этой модели нет, поэтому шаг с режимом PoE в описании кнопки к ней не относится.

Набор индикаторов у S5735-S48T4XE-V2 такой же, как у S5735-S48U4XE-V2, только без индикатора режима PoE.

PWRИндикатор блока питания

не горитКоммутатор обесточен.
зелёный, горит ровноПитание в норме.
жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.

MSTИндикатор стека

не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.

MODEКнопка смены режима

-Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, они показывают состояние PoE на каждом порту. Третье нажатие возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет. Начиная с V600R023C00 удержание кнопки шесть секунд запускает первичный вход через веб-интерфейс. Если файла конфигурации нет, система пробует войти в этот режим, и при успехе индикатор режима MST горит зелёным до 45 секунд. Если вход не удался, проверьте, что на устройстве заводские настройки.

Индикатор медного порта, по одному на порт

Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным с периодом в одну секунду, каждый горит по 0,25 секунды.

Индикатор оптического порта, по два на порт

У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

IDИндикатор ID

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

USBИндикатор развёртывания с USB

не горитНакопитель не вставлен, либо индикатор неисправен.
зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
зелёный, мигаетИдёт развёртывание с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим стека MST

не горитИндикаторы портов не показывают номер коммутатора в стеке.
зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.

Режим скорости. Начиная с V600R023C00 индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 10/100/1000/2500BASE-T работает на 10, 100 или 1 000 Мбит/с.
зелёный, мигаетПорт 10/100/1000BASE-T работает на 1 000 Мбит/с. Порт 10/100/1000/2500BASE-T работает на 2,5 Гбит/с.

Режим по умолчанию, индикатор LINK

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.

Режим по умолчанию, индикатор ACT

не горитПорт не подключён, выключен, либо данные не передаются и не принимаются.
жёлтый, мигаетПорт передаёт или принимает данные.

Режим скорости, индикатор LINK. Начиная с V600R023C00 индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 1GE/10GE SFP+ работает на 1 Гбит/с.
зелёный, мигаетПорт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1000BASE-X работает на 1 000 Мбит/с.

Питание

Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Блоки с вентиляторами и блоки без вентиляторов в одном коммутаторе не совмещают.

PAC80S12-CN (Блок питания AC 80 Вт (корпус шириной 66 мм, без вентиляторов))

Парт-номер 02131835. Вход 100 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 80 Вт.

Параметр	Значение
Описание	Блок питания AC 80 Вт (корпус шириной 66 мм, без вентиляторов)
Парт-номер	02131835
Модель	PAC80S12-CN

PAC80S12-CN (Блок питания AC 80 Вт (корпус шириной 66 мм, без вентиляторов))

1Индикатор питания (STAT)
2Ручка
3Разъём питания

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение, повышенный ток, короткое замыкание, пониженное напряжение или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного напряжения	В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически.
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Блок питания ушёл в защиту от перегрева: снизьте температуру в помещении. Когда она вернётся в рабочий диапазон, блок сам подаст питание снова.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	39,6 × 66 × 215 мм
Вес без упаковки, кг	0,525 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 66 Гц; от 190 до 290 В DC
Наибольший входной ток, А	2 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	6,67 А
Номинальная выходная мощность, Вт	80 Вт
Способ отвода тепла	Пассивное охлаждение без вентиляторов
Горячая замена	Поддерживается

PAC600S12-PB (Блок питания 600 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания))

Парт-номер 02313BUS. Вход 100 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 600 Вт.

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02313BUS
Модель	PAC600S12-PB

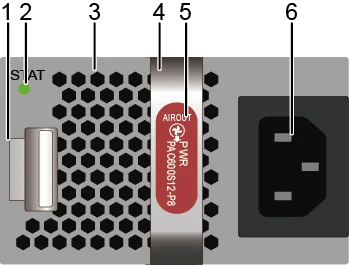

PAC600S12-PB (Блок питания 600 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания))

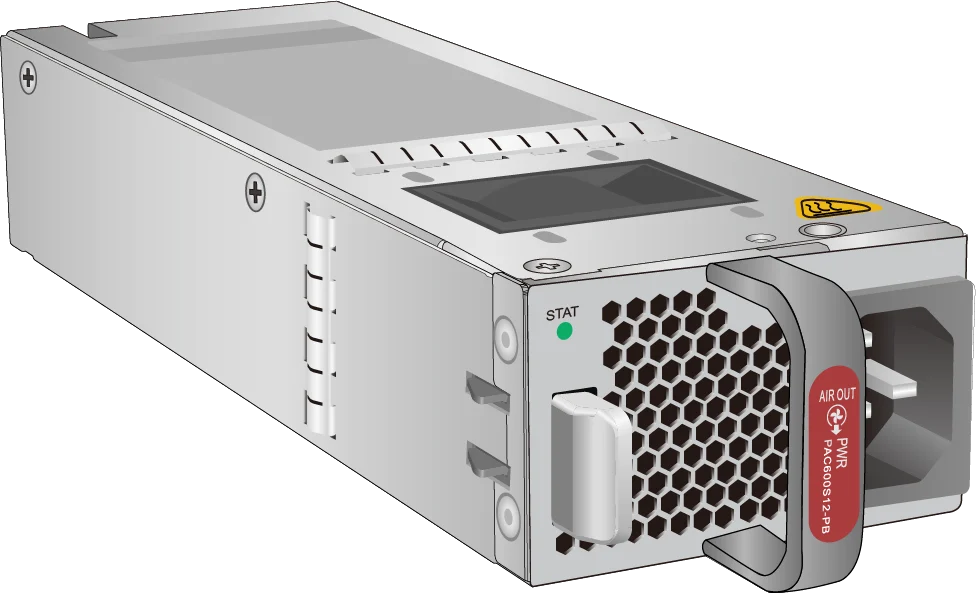

1Защёлка
2Индикатор
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания

STATИндикатор питания

зелёный, горит ровноВыход блока питания AC в норме.
не горитВход блока питания AC вне допустимых границ: нет входа AC, повышенное или пониженное входное напряжение. Либо выход вне границ: пониженное напряжение или перегрев.

Функции и возможности	Описание
Защита от пониженного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного тока	Прекращает подачу и не восстанавливает её автоматически после возврата входного тока в норму.
Защита ограничением выходного тока	Выдаёт питание с перерывами и восстанавливает нормальную работу после возврата выходного тока в рабочий диапазон.
Защита от повышенного выходного напряжения	Прекращает выдачу с перерывами и восстанавливает её после снятия перенапряжения.
Защита от короткого замыкания на выходе	Выдаёт питание с перерывами и восстанавливает нормальную работу после устранения короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания достигает заданного порога, блок прекращает подачу и автоматически восстанавливает её после возврата температуры в рабочий диапазон.
Отвод тепла	Тепло отводит вентилятор блока питания.
Горячая замена	В устройстве есть резервирование блоков питания. Блок меняется на горячую, работа устройства не прерывается.

Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	39,6 × 66,0 × 215 мм
Вес без упаковки, кг	1 кг
Число входов	1
Номинальное входное напряжение, В	Вход AC: от 100 до 240 В, 50 или 60 Гц. Вход высоковольтного DC: 240 В.
Диапазон входного напряжения, В	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход высоковольтного DC: от 190 до 290 В.
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

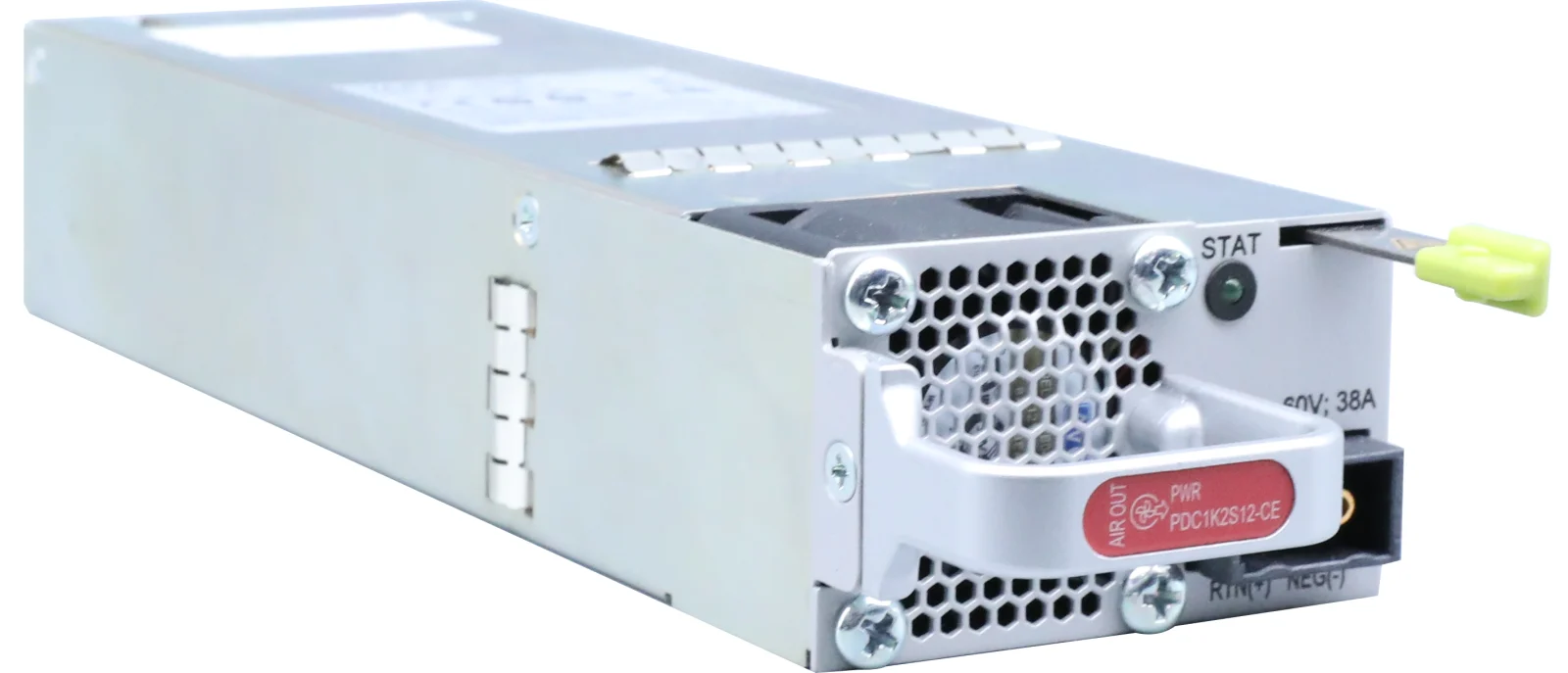

PDC1K2S12-CE (02270205)

Парт-номер 02270205. Вход плюс 48 В и от минус 48 до минус 60 В постоянного тока. Номинальная мощность 1 200 Вт.

Параметр	Значение
Описание	Блок питания DC 1 200 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02270205
Модель	PDC1K2S12-CE

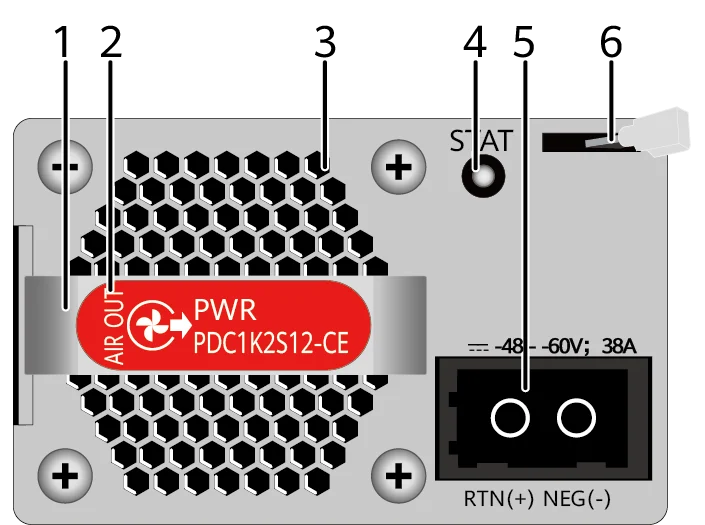

1Ручка. На ручке каждого блока питания есть лента-липучка, ей кабель питания крепится к ручке.
2Метка направления воздуха (выход)
3Вентиляционное отверстие
4Индикатор
5Разъём питания
6Защёлка

STATИндикатор питания

зелёный, горит ровноБлок питания работает нормально.
зелёный, мигаетБлок питания загружается.
не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или пониженное напряжение).

Функции и возможности	Описание
Защита от пониженного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного тока	Прекращает подачу и не восстанавливает её автоматически после возврата входного тока в норму.
Защита ограничением выходного тока	Выдаёт питание с перерывами и восстанавливает нормальную работу после возврата выходного тока в рабочий диапазон.
Защита от повышенного выходного напряжения	Прекращает выдачу с перерывами и восстанавливает её после снятия перенапряжения.
Защита от короткого замыкания на выходе	Выдаёт питание с перерывами и восстанавливает нормальную работу после устранения короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания достигает заданного порога, блок прекращает подачу и автоматически восстанавливает её после возврата температуры в рабочий диапазон.
Отвод тепла	Тепло отводит вентилятор блока питания.
Горячая замена	В устройстве есть резервирование блоков питания. Блок меняется на горячую, работа устройства не прерывается.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	39,6 × 66,0 × 215 мм
Вес без упаковки, кг	1,0 кг
Число входов	1
Номинальное входное напряжение, В	+48 В DC; от −48 до −60 В DC
Диапазон входного напряжения, В	от +40 до +57 В DC; от −38,4 до −72 В DC
Наибольший входной ток, А	38 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	100 А
Номинальная выходная мощность, Вт	1 200 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PDC1K2S12-CE (02270205-001)

Парт-номер 02270205. Вход плюс 48 В и от минус 48 до минус 60 В постоянного тока. Номинальная мощность 1 200 Вт.

Параметр	Значение
Описание	Блок питания DC 1 200 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02270205-001
Модель	PDC1K2S12-CE

1Ручка. На ручке каждого блока питания есть лента-липучка, ей кабель питания крепится к ручке.
2Метка направления воздуха (выход)
3Вентиляционное отверстие
4Индикатор
5Разъём питания
6Защёлка

STATИндикатор питания

зелёный, горит ровноБлок питания работает нормально.
зелёный, мигаетБлок питания загружается.
не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или пониженное напряжение).

Функции и возможности	Описание
Защита от пониженного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного напряжения	Прекращает подачу и восстанавливает её автоматически после возврата входного напряжения в норму.
Защита от повышенного входного тока	Прекращает подачу и не восстанавливает её автоматически после возврата входного тока в норму.
Защита ограничением выходного тока	Выдаёт питание с перерывами и восстанавливает нормальную работу после возврата выходного тока в рабочий диапазон.
Защита от повышенного выходного напряжения	Прекращает выдачу с перерывами и восстанавливает её после снятия перенапряжения.
Защита от короткого замыкания на выходе	Выдаёт питание с перерывами и восстанавливает нормальную работу после устранения короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания достигает заданного порога, блок прекращает подачу и автоматически восстанавливает её после возврата температуры в рабочий диапазон.
Отвод тепла	Тепло отводит вентилятор блока питания.
Горячая замена	В устройстве есть резервирование блоков питания. Блок меняется на горячую, работа устройства не прерывается.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	39,6 × 66,0 × 215 мм
Вес без упаковки, кг	1,0 кг
Число входов	1
Номинальное входное напряжение, В	+48 В DC; от −48 до −60 В DC
Диапазон входного напряжения, В	от +40 до +57 В DC; от −38,4 до −72 В DC
Наибольший входной ток, А	38 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	100 А
Номинальная выходная мощность, Вт	1 200 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

Охлаждение и направление обдува

У коммутатора два встроенных вентилятора. Воздух заходит слева, справа и спереди, выходит через заднюю панель.

Схема показывает только направление обдува, вид устройства условный.

Стекирование

Выделенный стековый кабель тоже медный, им объединяют устройства в стек. Настройка при этом не нужна.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
SFP+STACK-CU3M	3 м	Пассивный	25 мм	SFP+ в SFP+	02315LYV
SFP28-STACK-CU0M5	0,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQJ
SFP28-STACK-CU1M5	1,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQK
SFP28-STACK-CU3M	3 м	Пассивный	35 мм	SFP28 в SFP28	02315LYU
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Совместимые модули и кабели

Кабель Ethernet

Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.

Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.

Сетевые кабели бывают с экраном и без него: экранированная витая пара (STP) и неэкранированная (UTP). Экран уменьшает излучение, мешает перехватить данные и гасит внешние электромагнитные помехи. В одной категории экранированный кабель даёт более высокую скорость, но обходится дороже и монтируется труднее. Кабель без экрана дешевле, легче и гибче, а на обычных сетях разницы почти нет, поэтому берут чаще именно его. Полный дуплекс на 10 Гбит/с вытягивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1 000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1 000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.

Ставьте экранированные кабели Ethernet, если устройство соответствует EN 50121-4 и работает в условиях этого стандарта.

Оптические модули GE eSFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
LE2MGSC40DE0	02310KVV	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
LE2MGSC40ED0	02310KVU	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1310	02317346	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1550	02317347	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH80-SM1550	02317348	1000BASE-ZX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-BXU1-SC	02310TQH	нестандартный	SC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-EX-C	02312UUD	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-LX-SM1310	02315200	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310-BIDI	02315285	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02315286	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX10-C	02312UUC	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02312UUB	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-ZBXD1	02311DDB	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-ZBXU1	02311DDC	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
eSFP-GE-SX-MM850	02315204	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
OGSC10DD0	02310LJH	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
OGSC40DD0	02310LJJ	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
OGSM01880	02310LJG	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км
SFP-GE-BX-D1-I	02311DMA	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX-U1-I	02311DMF	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX40-D-I	02312TMC	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-BX40-U-I	02312TMB	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
eSFP-GE-SX-MM850	02313URD	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310	02313URF	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02314KKF	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310-BIDI	02314KKJ	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02314KKH	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-ER-I	02315RHK	нестандартный	LC	одномодовое	от 125 Мбит/с до 2,67 Гбит/с	одномодовое волокно: 40 км

Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.

Медные модули GE SFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-1000BaseT	02314171	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT	02313URG	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT-G2	02314BDD	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км

Оптические модули 10GE SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
OSX010000	02318170	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02310CNF	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-1310	02311RLX	нестандартный, совместим с 10Gbase-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-C	02312UUH	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1270-BIDI	02311BJC	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1330-BIDI	02311BJB	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR-C	02312UUG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-SR-C	02312UUE	10GBASE-SR	LC	многомодовое	10 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
SFP-10G-USR	02310MNW	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-ZR	02310SNN	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
OSX010000	02313URK	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-USR	02313URN	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP+10GE-LH10-SM1310	02311MUU	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXD1	02310QDT	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXU1	02310QBJ	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-SR	02311SKW	10GBASE-SR	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,3 км
SFP-10G-iLR	02311BJJ	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-iLR-C	02312UUF	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-LR-I	02313ABG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02314KKG	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR	02313URL	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-C	02314KKE	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR	02310QDJ	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-I	02314LBW	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-ZR-BXD1	02315GJC	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-ZR-BXU1	02315GJB	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-LR	02315NNR	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).

Медные модули 10GE SFP+

Для этой модели: начиная с версии V600R024C00.

SFP-10GBaseT-SR

Оптические модули 10GE-CWDM SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-10G-ZCW1471	02310SSG	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1491	02310SSF	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1511	02310SSE	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1531	02310SSD	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1551	02310SSC	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1571	02310SSB	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1591	02310SSA	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1611	02310SRY	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км

Оптические модули 10GE-DWDM SFP+

SFP-10G-ZDWT

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм
Габариты с упаковкой В×Ш×Г, мм	185,0 × 650,0 × 550,0 мм
Вес без упаковки, кг	4,61 кг
Вес с упаковкой, кг	7,74 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	41,9 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	29,9 дБ(А)
Рабочая температура, °C	от −5 до +50 °C
Допустимая скорость изменения температуры, °C	На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. С оптическими модулями дальностью от 60 км рабочая температура от −5 до +45 °C.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5 000 м
Высота хранения, м	от 0 до 5 000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	39,10 Вт
Типовое тепловыделение, БТЕ/ч	133,41 БТЕ/ч
Максимальная мощность, Вт	55,12 Вт с двумя блоками 80 Вт AC. 64,51 Вт с двумя блоками 180 Вт AC. 93,26 Вт с двумя блоками 1 200 Вт DC
Максимальное тепловыделение, БТЕ/ч	188,07 с двумя блоками 80 Вт AC. 220,11 с двумя блоками 180 Вт AC. 318,21 с двумя блоками 1 200 Вт DC
Мощность без нагрузки, Вт	25,31 Вт
Наработка на отказ, лет	124,62
Наличие	> 0,99999
Число слотов карт расширения	0
Число слотов питания	2
Число вентиляторных модулей	2
Резервирование питания	Резервирование 1+1. Блоки без вентиляторов и блоки с вентиляторами в одном корпусе не совмещают.
Тип питания	Съёмный блок питания
Номинальное входное напряжение, В	Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Диапазон входного напряжения, В	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Наибольший входной ток, А	Значения зависят от установленного съёмного блока питания.
Оперативная память	2 ГБ
Флеш-память	Объём: 1 ГБ
Консольный порт	RJ45
Порт управления ETH	Не поддерживается
USB	Поддерживается
RTC	Не поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по портам, кВ	Синфазная помеха: ±7 кВ
Защита от импульсов по питанию, кВ	С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Степень защиты оболочки	IP20
Тип вентиляторов	Встроенный
Охлаждение	Воздушное охлаждение с автоматической регулировкой оборотов
Направление обдува	Забор воздуха слева, спереди и справа, выброс назад
PoE	Не поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
от 7 358 ₽
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
от 7 358 ₽
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
от 1 687 ₽В наличии: 25 шт.
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02311VGN
Кабель стекирования Huawei SFP+STACK-CU1M5
1,5 м, кабель стекирования
от 3 616 ₽В наличии: 25 шт.
Парт-номер 02315BQK
Кабель стекирования Huawei SFP28-STACK-CU1M5
1,5 м, кабель стекирования
По запросу
