Платы и модули сетевого оборудования Huawei

Платы и модули сетевого оборудования Huawei это сменные части модульных коммутаторов, маршрутизаторов и межсетевых экранов: шасси задаёт число слотов и питание, а набор портов, управление и коммутационная матрица собираются из плат. В категории 295 позиций. Складских позиций нет, всё едет под заказ из Китая.

Фильтры

Фильтры
Вид платы или модуля
Ещё 7 значений: вид платы или модуля
Количество портов на плате
Ещё 19 значений: количество портов на плате
Скорость портов платызначение есть у 104 из 295

Все позиции

Показано 1 … 24 из 295

Как выбрать

Чем интерфейсная плата отличается от модуля управления и матрицы

Интерфейсная плата даёт шасси порты, модуль управления ведёт конфигурацию и протоколы, модуль коммутационной матрицы перебрасывает трафик между платами. В категории 167 интерфейсных плат, 44 модуля управления, 43 модуля матрицы и семь сервисных процессорных модулей. Остальные виды встречаются единицами.

Сколько портов на плате и какой скорости

Количество портов указано у 193 позиций, значений 25. Чаще других идут платы на 48 портов (49 позиций), на четыре (17), на 36 (16) и на 24 (14). Скорость указана у 104 позиций: 100 Гбит/с у 33, 40 Гбит/с у 22, 10 Гбит/с у 21, 25 Гбит/с у 11, 400 Гбит/с у восьми.

Какие платы подходят к CE16800 и к S8700

Плата встаёт только в то шасси, под которое выпущена. По блоку совместимости в карточках к CloudEngine 16800 подходят 85 плат категории, к S8700 42, к S12700H 26, к S12700E 25, к S16700 23, к S7700 19. Если нужного шасси в списке нет, совместимость подтверждаем до заказа.

Что ещё нужно докупить к шасси кроме плат

Шасси портов не даёт, и один комплект плат его не запускает: нужны модули управления (в категории 44) и модули коммутационной матрицы (43), у части шасси их ставят парой ради резерва. Свободные слоты закрывают заглушками из категории крепежа, состав считаем под задачу до заказа.

Что здесь лежит

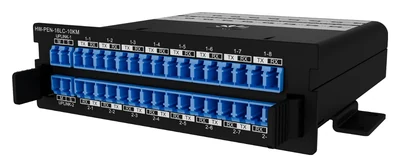

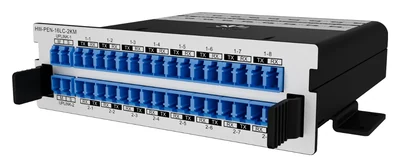

Больше всего интерфейсных плат, 167: они дают порты доступа и аплинки, от однопортовых карт для маршрутизаторов до плат на 48 портов для шасси ЦОД. Модулей управления 44, это процессор шасси, который держит конфигурацию и таблицы маршрутизации, в шасси их ставят парой ради резервирования. Модулей коммутационной матрицы 43, они переносят трафик между интерфейсными платами. Дальше идут сервисные процессорные модули, 7, субплаты, 4, платы защиты от угроз для межсетевых экранов, 3, платы централизованного мониторинга, 2, и платы защиты оптической линии, 2. В списке также встречаются шасси внешнего байпаса и пассивные оптические разветвители, они тоже лежат в этой категории.

По каким параметрам выбирают

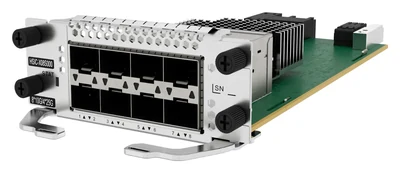

Первый фильтр это шасси, для которого сделана плата: у 19 позиций это линейка CE16800, отдельно помечены CE16804 (7), CE16808 (7) и CE16816 (6), у 8 позиций CE8865, у 20 позиций шасси S8700-4, S8700-6 и S8700-10. Плата от одного шасси в другое не встаёт, поэтому фильтр по шасси ставят первым. Второй параметр это число портов на плате: чаще всего 48 (49 позиций), затем 4 (17), 36 (16), 24 (14), 16 (12), 1 (10), 26 (9) и 8 (8). Третий это скорость порта: 100 Гбит/с у 33 плат, 40 у 22, 10 у 21, 25 у 11, 1 у 9 и 400 Гбит/с у 8. У карт для маршрутизаторов AR в названиях стоят индексы SIC, WSIC, XSIC, MIC и HSIC, соответствие индекса слоту в корпусе подтверждаем по документации на маршрутизатор. У семи позиций кратность заказа 2, это модули, которые ставят парой.

С чем сочетается и что докупить

Платы подбирают к конкретному шасси из категорий модульных коммутаторов ЦОД, коммутаторов ядра, маршрутизаторов AR и межсетевых экранов USG. Оптические порты на интерфейсной плате пустые, под каждый нужен трансивер той же скорости или кабель DAC или AOC для соседней стойки. Если платы добавляются в работающее шасси, проверяют запас мощности блоков питания и число свободных слотов, пустые слоты закрывают заглушками из крепежа.

Поставка и расчёт

Все позиции возим под заказ из Китая, срок и цену называем в расчёте до оплаты, цена в рублях с НДС 22 %, договор с ООО. Пришлите парт-номер шасси, версию его программного обеспечения и список нужных портов по скоростям, вернём спецификацию с платами, трансиверами и, если надо, дополнительными блоками питания. Остальные комплектующие собраны в категории комплектующих.

Вопросы и ответы

Как понять, встанет ли плата в моё шасси

По фильтру «для шасси» и по парт-номеру шасси. В категории платы помечены под CE16800, CE16804, CE16808, CE16816, CE8865, S8700-4, S8700-6 и S8700-10, у карт для маршрутизаторов в названии стоит индекс SIC, WSIC, XSIC, MIC или HSIC, его соответствие слоту подтверждаем по документации. Пришлите парт-номер и версию программного обеспечения шасси, сверим совместимость перед расчётом.

Чем модуль управления отличается от модуля коммутационной матрицы

Модуль управления это процессор шасси: он хранит конфигурацию, строит таблицы маршрутизации и следит за состоянием плат. Модуль коммутационной матрицы переносит трафик между интерфейсными платами. В категории 44 модуля управления и 43 модуля матрицы, в шасси их обычно ставят парами, поэтому у части позиций кратность заказа 2.

Нужно ли что-то докупать к интерфейсной плате

Оптические порты платы пустые, под каждый берут трансивер той же скорости или кабель DAC и AOC, если соседний коммутатор стоит в той же стойке. Медные порты 1 Гбит/с работают без трансиверов. Если плата добавляется в работающее шасси, проверяют запас мощности блоков питания и число свободных слотов.

Какой срок поставки платы

Складских позиций нет, платы едут под заказ из Китая. Срок и цену называем в расчёте до оплаты, цена в рублях с НДС 22 %, договор с ООО. Если плата покупается вместе с шасси, везём всё одной отгрузкой. Если под расширение работающего шасси, заранее сверяем версию программного обеспечения, чтобы плата поднялась без обновления.
