Коммутатор Huawei S5731-S24T4X

24 порта
по 1 Гбит/с
Uplink 4 × 10 Гбит/с

от 96 418 ₽

Цена за штуку со склада в Китае

В наличии 177 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Самое доступное исполнение серии: 24 порта, четыре аплинка по 10 Гбит/с, корпус высотой 1U. Его берут на небольшой этаж или в серверную, где нужен коммутатор доступа без излишеств: питание устройств по проводу не требуется, а быстрый канал наверх нужен.

Характеристики словами

Двадцать четыре медных порта доступа 1 Гбит/с, четыре аплинка по 10 Гбит/с, всего 28 портов. Форм-фактор 1U, монтаж в стойку на штатные направляющие. Питания по проводу нет. Ветка S это упрощённая по функциям и цене линия относительно старшей H.

Что докупить

Модули SFP+ для аплинков и патч-корды, между соседними стойками DAC-кабели. Порты доступа медные, к ним идёт обычная витая пара. Настройка через консоль, веб-интерфейс или систему управления кампусом. Если этажей несколько, такие коммутаторы ставят на каждом и сводят аплинками в общий узел агрегации.

Такой коммутатор часто ставят парой с узлом агрегации: два аплинка в один узел, два в другой. Схема переживает и обрыв линии, и обновление прошивки на одном из узлов. Для небольшого офиса это запас, которого одиночное подключение не даёт. Настройка идёт через консоль, веб-интерфейс или систему управления кампусом, а типовую конфигурацию удобно держать шаблоном и не собирать каждый коммутатор с нуля.

Соседние исполнения

Когда портов нужно вдвое больше, смотрите S5731-H48T4XC на 48 портов. Для питания камер и точек доступа по проводу есть S5731-H24P4XC с PoE+. Если требуются оптические порты доступа, это S5731-S48S4X. Полный список на странице серии S5731. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».

Наличие и поставка

Huawei S5731-S24T4X лежит на складе в Китае, 14 рабочих дней до Москвы с таможенным оформлением, цена 96 418 ₽ с НДС 22 %.

Вопросы и ответы

Хватит ли 24 портов на офис

Считайте не по числу сотрудников, а по числу подключений: компьютер, ip-телефон, принтер, камера, точка доступа. На двадцать рабочих мест с телефонами это уже сорок портов. Практика простая: посчитайте всё, что втыкается в сеть, добавьте четверть на рост и берите ближайшее исполнение с запасом.

Зачем аплинки 10 Гбит/с на 24 порта

Чтобы этаж не упирался в узкое место при обмене с сервером или резервном копировании. Гигабитный аплинк на 24 гигабитных порта переполняется одним активным пользователем с большим файлом. Четыре канала по 10 Гбит/с дают запас и позволяют зарезервировать путь наверх двумя разными линиями.

Есть ли встроенный блок питания

У этого парт-номера блок питания входит в поставку, отдельно его заказывать не нужно. Если в проекте требуется резервирование, стоит уточнить возможность второго блока по конкретной модели: в младших исполнениях серии он предусмотрен не всегда. Проверим при подготовке спецификации.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 98011851. Трансиверы SFP+ и патч-корды подбираем отдельной строкой в спецификации.

Характеристики позиции 98011851
Количество портов доступа	24
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	4 × 10 Гбит/с
Стандарт PoE	нет
Всего портов, с Uplink	28
Типовая мощность, Вт	61
Максимальная мощность, Вт	87
Форм-фактор, U	1
Вес нетто, кг	4,84
Вес брутто, кг	7,37
Максимальное тепловыделение, БТЕ/ч	296,85
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0
Серия	S5731

Назначение

Исполнение S5731-S24T4X, парт-номер 98011851. Состав: 24 порта 10/100/1000BASE-T, 4 порта 10GE SFP+, без блока питания.

Huawei относит фиксированные коммутаторы Ethernet серии S к устройствам, которые совмещают доступ и передачу: они дают доступ и агрегацию, а вместе с тем несут услуги корпоративной сети. Аппаратная часть у них общая: шасси, система питания, система охлаждения и блок управления коммутацией (SCU).

Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC600. Версии патчей: Если стоит V200R021C10SPC500, поставьте патч V200R021HP0121 или новее.

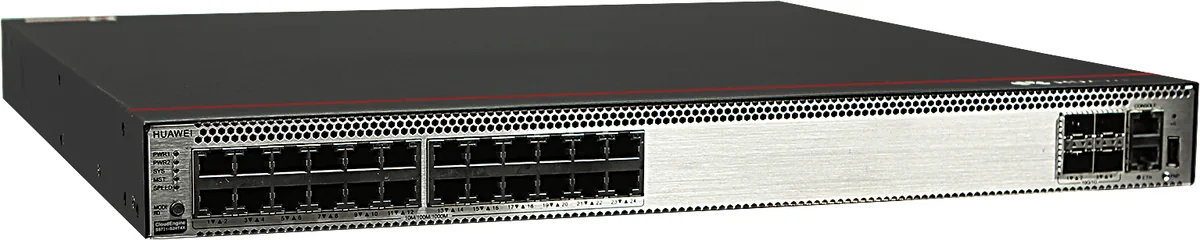

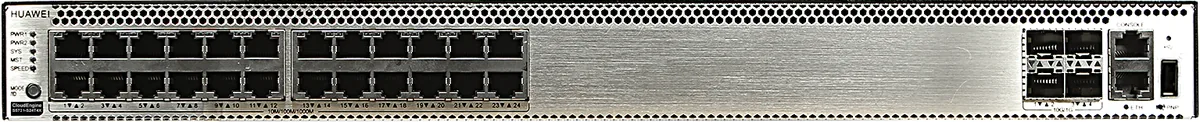

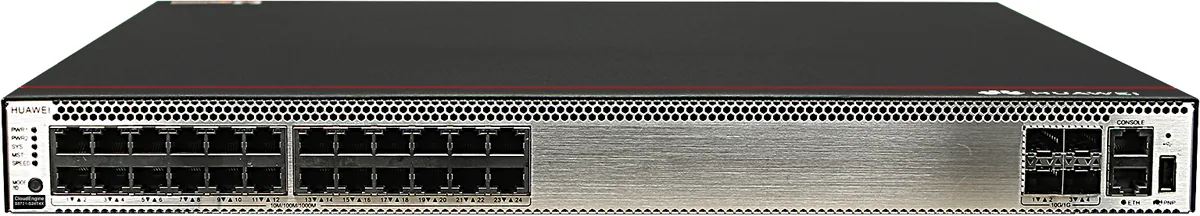

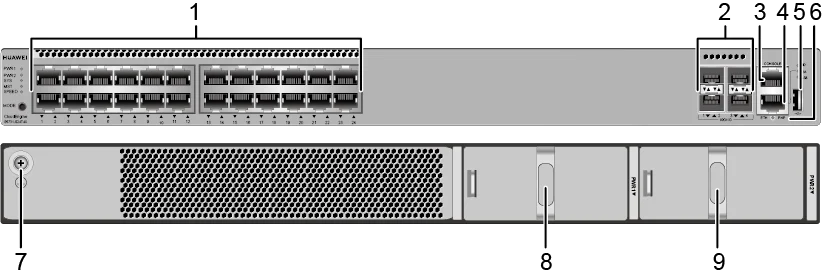

Портовая панель

1Двадцать четыре порта 10/100/1000BASE-T
2Четыре оптических порта 10GE SFP+
3Один консольный порт
4Один порт управления ETH
5Один порт USB
6Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.

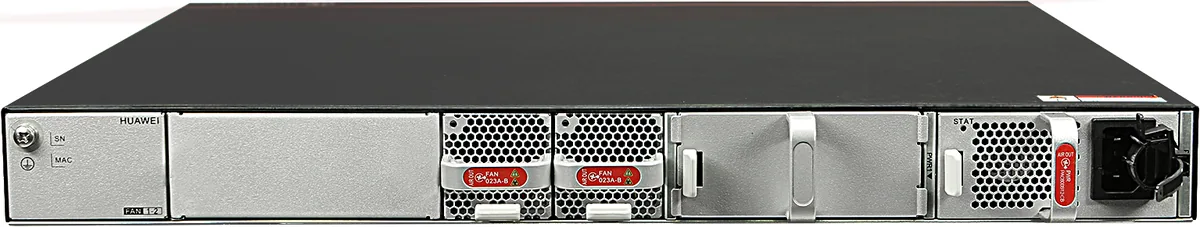

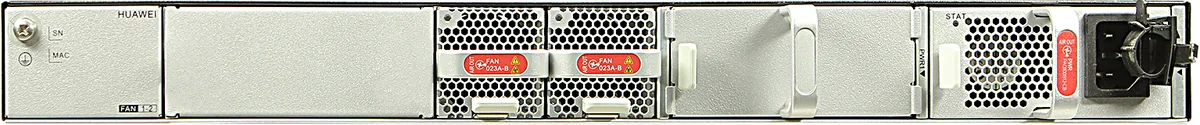

7Винт заземления. Работает с кабелем заземления.
8Слот питания 1. Подходят блоки PAC150S12-R на 150 Вт AC, PDC180S12-CR на 180 Вт DC, а также PAC600S12-CB, PAC600S12-DB и PAC600S12-EB на 600 Вт AC и 240 В DC
9Слот питания 2. Подходят блоки PAC150S12-R на 150 Вт AC, PDC180S12-CR на 180 Вт DC, а также PAC600S12-CB, PAC600S12-DB и PAC600S12-EB на 600 Вт AC и 240 В DC

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Порт 10/100/1000BASE-T	RJ45	Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1000 Мбит/с.	Кабель Ethernet
Оптический порт 10GE SFP+	SFP+	Оптический порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с.	Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+ (кроме OSXD22N00), 10GE-CWDM SFP+ и 10GE-DWDM SFP+. Начиная с V200R024C00 добавились удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки.
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель
Порт USB	USB 2.0 Type A	В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. Коммутаторы работают с накопителями объёмом до 128 ГБ.	USB-накопитель
Порт управления ETH	RJ45	Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. В меню загрузчика через этот порт скачивают пакет ПО: так быстрее, чем через консольный порт.	Кабель Ethernet

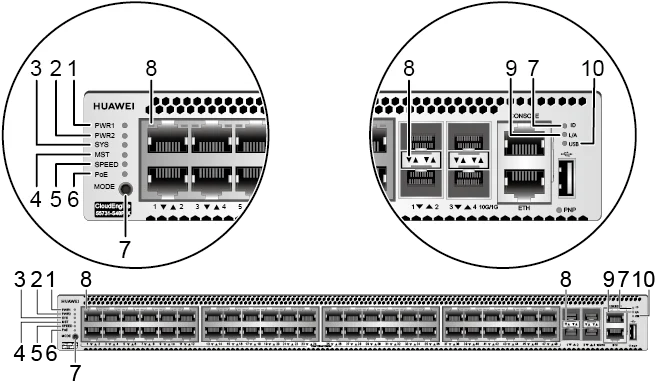

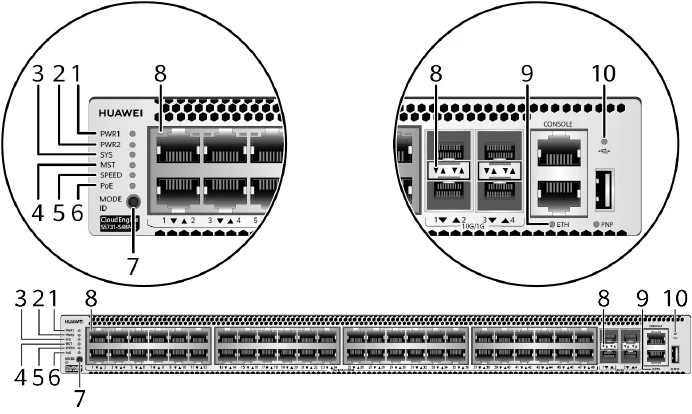

Индикаторы и кнопки

Huawei описывает раздел «Индикаторы и кнопки» этой модели ссылкой на S5731-S48P4X, данные ниже приведены по ней.

Режима и индикатора PoE у этой модели нет, поэтому шаг с режимом PoE в описании кнопки к ней не относится.

Набор индикаторов у S5731-S24T4X такой же, как у S5731-S48P4X, только без индикатора режима PoE.

Чтобы включить режим первой настройки через веб, удерживайте кнопку смены режима 6 секунд и отпустите. Дальше возможны два случая.

Если файла конфигурации на коммутаторе нет, система пытается войти в режим первой настройки. При успешном входе все индикаторы режимов горят зелёным не дольше 10 минут. Если войти не удалось, они быстро мигают 10 секунд, потом возвращаются в обычное состояние.
Если файл конфигурации на коммутаторе есть, войти в режим первой настройки нельзя: все индикаторы режимов быстро мигают 10 секунд, потом возвращаются в обычное состояние.

PWR1Индикатор блока питания

не горитВ слоте питания 1 блока нет, либо в коммутаторе один блок и он работает нештатно.
зелёный, горит ровноВ слоте питания 1 стоит блок и работает нормально.
жёлтый, горит ровноВ коммутаторе два блока питания, и со слотом 1 что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

PWR2Индикатор блока питания

не горитВ слоте питания 2 блока нет, либо в коммутаторе один блок и он работает нештатно.
зелёный, горит ровноВ слоте питания 2 стоит блок и работает нормально.
жёлтый, горит ровноВ коммутаторе два блока питания, и со слотом 2 что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.

MSTИндикатор стека

не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.

SPEEDИндикатор скорости

не горитРежим скорости не выбран.
зелёный, горит ровноВыбран режим скорости, индикаторы портов показывают скорость каждого порта.

MODEКнопка смены режима

-Первое нажатие переводит индикаторы портов в режим стека: они показывают идентификатор стека этого коммутатора. Второе нажатие переводит их в режим скорости: они показывают скорость каждого порта. Третье нажатие переводит их в режим PoE: они показывают состояние PoE на каждом порту. Четвёртое нажатие возвращает обычный режим, где индикаторы показывают наличие связи и обмен данными. Если кнопку MODE не нажимать 45 секунд, индикаторы возвращаются в обычный режим сами, а индикаторы SPEED и PoE гаснут.

IDИндикатор ID. Примечание: у кнопки смены режима на 02353AJH есть индикатор ID.

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

Индикатор медного порта, по одному на порт

Индикатор в левом верхнем углу относится к верхнему порту, индикатор в правом верхнем углу к нижнему.

Значение индикаторов портов зависит от режима.

Индикатор оптического порта, по два на порт

У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

ETHИндикатор порта управления

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

Индикатор развёртывания с USB

не горитНакопитель не подключён, либо повреждён порт USB или сам индикатор, либо на накопителе нет файла конфигурации и развёртывание невозможно, либо коммутатор уже обновился с накопителя и перезапускается.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
жёлтый, горит ровноКоммутатор скопировал все нужные файлы и проверил их. Накопитель можно вынимать.
красный, мигаетОшибка при выполнении файла конфигурации или чтении данных с накопителя.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим стека MST

зелёный, не горитИндикаторы портов не показывают номер коммутатора в стеке.
зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке. Если ровно горят индикаторы портов с 1 по 9, номер коммутатора 0.
зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке. Если мигают индикаторы портов с 1 по 9, номер коммутатора 0.

Режим скорости

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 10/100/1000 Мбит/с работает на 10 или 100 Мбит/с.
зелёный, мигаетПорт 10/100/1000 Мбит/с работает на 1000 Мбит/с.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
жёлтый, мигаетПорт передаёт или принимает данные.

Режим скорости

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 1000M/10GE: порт работает на скорости 1000 Мбит/с.
зелёный, мигаетПорт 1000M/10GE: порт работает на скорости 10 Гбит/с. Порт 1000M: порт работает на скорости 1000 Мбит/с.

Питание

Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Съёмные блоки AC и DC можно ставить вместе, а блоки с вентиляторами и без вентиляторов в одном коммутаторе не совмещают.

PAC150S12-R (Блок питания AC 150 Вт)

Параметр	Значение
Описание	Блок питания AC 150 Вт
Парт-номер	02312DUY
Модель	PAC150S12-R

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (пониженное напряжение или перегрев).
зелёный, горит ровноБлок питания работает нормально.
зелёный, мигаетВыходная мощность вышла за допустимые границы, например повышение напряжения, повышение тока или короткое замыкание.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,8 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц
Диапазон входного напряжения, В	от 90 до 264 В AC, от 47 до 63 Гц
Наибольший входной ток, А	3 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	12,5 А
Номинальная выходная мощность, Вт	150 Вт
Способ отвода тепла	Пассивное охлаждение без вентиляторов
Горячая замена	Поддерживается

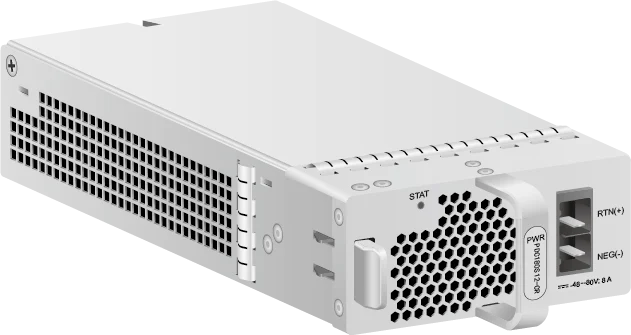

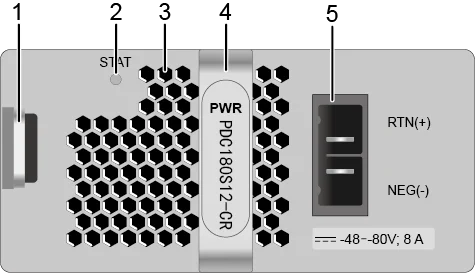

PDC180S12-CR (Блок питания DC 180 Вт)

Параметр	Значение
Описание	Блок питания DC 180 Вт
Парт-номер	02312VRE
Модель	PDC180S12-CR

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (пониженное напряжение или перегрев).
зелёный, горит ровноБлок питания работает нормально.
зелёный, мигаетВыходная мощность вышла за допустимые границы, например повышение напряжения, повышение тока или короткое замыкание.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,62 кг
Число входов	1
Номинальное входное напряжение, В	от −48 до −60 В DC
Диапазон входного напряжения, В	от −38,4 до −72 В DC
Наибольший входной ток, А	6 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	15 А
Номинальная выходная мощность, Вт	180 Вт
Способ отвода тепла	Пассивное охлаждение без вентиляторов
Горячая замена	Поддерживается

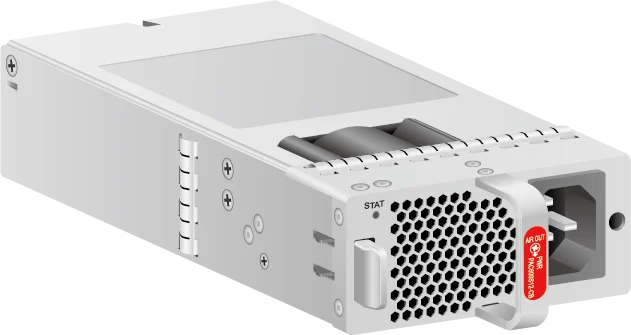

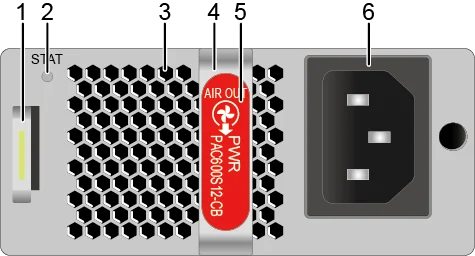

PAC600S12-CB (Блок питания 600 Вт, AC и 240 В DC)

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02312FFU
Модель	PAC600S12-CB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,95 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

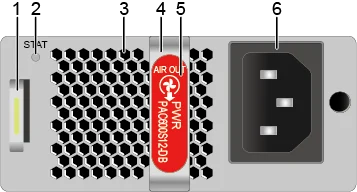

PAC600S12-DB (Блок питания 600 Вт, AC и 240 В DC)

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02131740
Модель	PAC600S12-DB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,95 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC600S12-EB (Блок питания 600 Вт, AC и 240 В DC)

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02312FFU-002
Модель	PAC600S12-EB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,985 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

Охлаждение и направление обдува

У коммутатора два встроенных вентилятора. Воздух заходит слева, справа и спереди, выходит через заднюю панель.

Схема показывает только направление обдува, вид устройства условный.

Стекирование

Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Совместимые модули и кабели

Кабель Ethernet

Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.

Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.

Оптические модули GE eSFP

LE2MGSC40DE0
LE2MGSC40ED0
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH40-SM1550
S-SFP-GE-LH80-SM1550
SFP-GE-BXU1-SC
SFP-GE-EX-C
SFP-GE-LX-SM1310 (02315200)
SFP-GE-LX-SM1310-BIDI (02315285)
SFP-GE-LX-SM1490-BIDI (02315286)
SFP-GE-LX10-C
SFP-GE-SX-C (02312UUB)
SFP-GE-ZBXD1
SFP-GE-ZBXU1
eSFP-GE-SX-MM850 (02315204)
eSFP-GE-ZX100-SM1550
OGSC10DD0
OGSC40DD0
OGSM01880
SFP-GE-BX-D1-I
SFP-GE-BX-U1-I
SFP-GE-BX40-D-I
SFP-GE-BX40-U-I
eSFP-GE-SX-MM850 (02313URD)
SFP-GE-LX-SM1310 (02313URF)
SFP-GE-SX-C (02314KKF)
SFP-GE-LX-SM1310-BIDI (02314KKJ)
SFP-GE-LX-SM1490-BIDI (02314KKH)

Оптические модули 10GE SFP+

Для этой модели: модуль OSXD22N00 не поддерживается.

OMXD30000 (02318169)
OSX010000 (02318170)
OSX040N01 (02310CNF)
OSXD22N00
SFP-10G-ER-1310
SFP-10G-ER-C
SFP-10G-ER-SM1270-BIDI
SFP-10G-ER-SM1330-BIDI
SFP-10G-LR-C (02312UUG)
SFP-10G-SR-C
SFP-10G-USR (02310MNW)
SFP-10G-ZR
OMXD30000 (02313URC)
OSX010000 (02313URK)
SFP-10G-USR (02313URN)
SFP+10GE-LH10-SM1310
SFP-10G-BXD1
SFP-10G-BXU1
SFP-10G-SR
SFP-10G-iLR
SFP-10G-iLR-C
SFP-10G-LR-I (02313ABG)
OSX040N01 (02314KKG)
SFP-10G-LR (02313URL)
SFP-10G-LR-C (02314KKE)
SFP-10G-LR (02310QDJ)
SFP-10G-LR-I (02314LBW)
SFP-10G-ZR-BXD1
SFP-10G-ZR-BXU1

Оптические модули 10GE-CWDM SFP+

SFP-10G-ZCW1471
SFP-10G-ZCW1491
SFP-10G-ZCW1511
SFP-10G-ZCW1531
SFP-10G-ZCW1551
SFP-10G-ZCW1571
SFP-10G-ZCW1591
SFP-10G-ZCW1611

Оптические модули 10GE-DWDM SFP+

SFP-10G-ZDWT
SFP-10G-ER-DWDM

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 448,0 мм
Габариты с упаковкой В×Ш×Г, мм	185,0 × 650,0 × 550,0 мм
Вес без упаковки, кг	4,84 кг
Вес с упаковкой, кг	7,37 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	45,62 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	31,94 дБ(А)
Рабочая температура, °C	от −5 до +50 °C
Допустимая скорость изменения температуры, °C	На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. С модулями 10GE SFP+ дальностью от 40 км рабочая температура от −5 до +45 °C.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5000 м
Высота хранения, м	от 0 до 5000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	61 Вт
Типовое тепловыделение, БТЕ/ч	208,14 БТЕ/ч
Максимальная мощность, Вт	87 Вт
Максимальное тепловыделение, БТЕ/ч	296,85 БТЕ/ч
Мощность без нагрузки, Вт	44 Вт
Наработка на отказ, лет	86,81
Наличие	> 0.99999
Число слотов карт расширения	0
Число слотов питания	2
Число вентиляторных модулей	2
Резервирование питания	Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе, а блоки с пассивным охлаждением и блоки с вентиляторами вместе нельзя.
Тип питания	Съёмный блок питания
Номинальное входное напряжение, В	Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Диапазон входного напряжения, В	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Наибольший входной ток, А	Значения зависят от установленного съёмного блока питания.
Оперативная память	2 ГБ
Флеш-память	Всего 1 ГБ. Свободный объём показывает команда display version.
Консольный порт	RJ45
Порт управления ETH	RJ45
USB	Поддерживается
RTC	Поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по портам, кВ	Синфазная помеха: ±7 кВ
Защита от импульсов по питанию, кВ	С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Степень защиты от пыли и воды	IP20
Тип вентиляторов	Встроенный
Охлаждение	Воздушное охлаждение с автоматической регулировкой оборотов
Направление обдува	Воздух заходит слева, справа и спереди, выходит назад.
PoE	Не поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству
