SFP-модули и трансиверы Huawei

Трансивер вставляется в порт коммутатора и превращает его в оптический или медный интерфейс нужной скорости и дальности. В категории 171 позиция: от гигабитных SFP для этажных коммутаторов до модулей QSFP-DD и OSFP на 400 и 800 Гбит/с для фабрики дата-центра. Складских позиций здесь нет, всё едет под заказ.

Фильтры

Фильтры
Форм-фактор модуля
Ещё 5 значений: форм-фактор модуля
Скорость модуля
Ещё 2 значения: скорость модуля
Тип волокна

Все позиции

Показано 1 … 24 из 171

Как выбрать

Чем отличается SFP+ от SFP28 и QSFP28

Форм-фактор задаёт посадочное место в порту и верхнюю скорость. В каталоге SFP это в основном 1 Гбит/с (18 позиций), SFP+ 10 Гбит/с (27), SFP28 25 Гбит/с (11), QSFP+ 40 Гбит/с (9), QSFP28 100 Гбит/с (32), QSFP56 200 Гбит/с (4), QSFP-DD и QSFP112 400 Гбит/с (22 и 11), OSFP 800 Гбит/с (12). Модуль встаёт только в порт своего форм-фактора.

Одномодовый или многомодовый модуль: как понять

Тип волокна модуля обязан совпадать с волокном линии и с модулем на другом конце. В каталоге 92 одномодовых модуля и 57 многомодовых. Многомодовые работают на 850 нм и на дальность от 50 до 550 м, одномодовые чаще всего на 1310 нм и на дальность от 500 м до 80 км, единичные исполнения идут на 120 и 480 км.

На какое расстояние работает SFP-модуль

Дальность указана у 158 позиций, значений 18. Чаще других встречаются 100 м (37 позиций), 10 км (33), 2 км (19), 40 км (13), 500 м (11), 80 км (8). Паспортная цифра считана при штатном затухании линии и задаёт верхнюю границу, запас закладывают по оптическому бюджету.

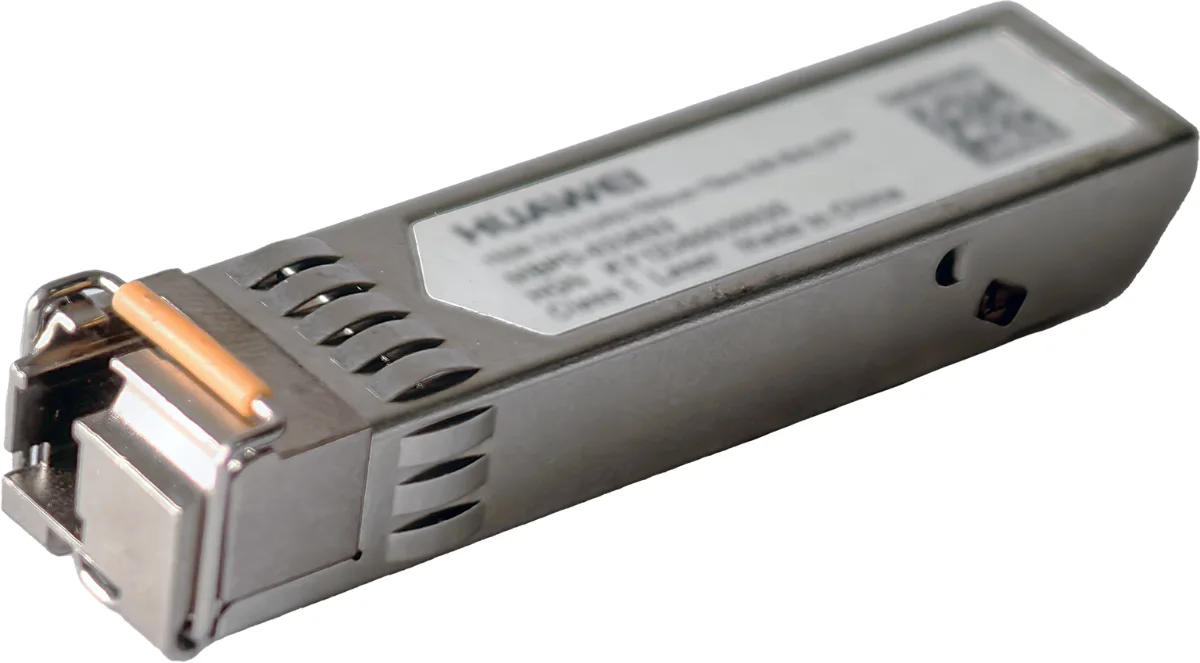

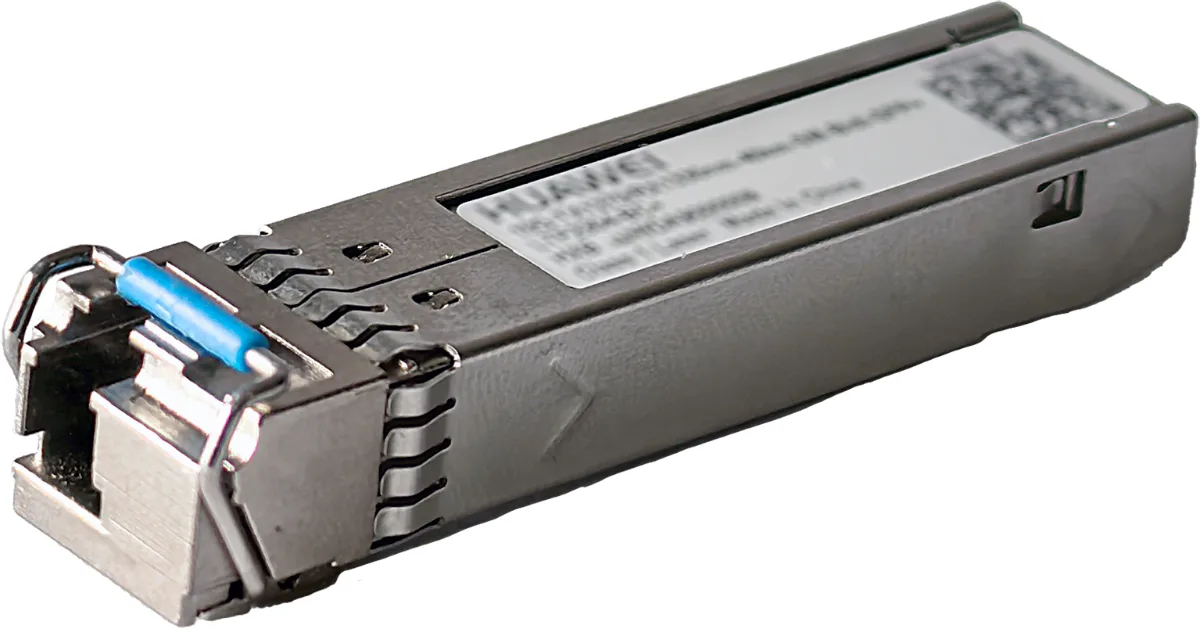

Что такое BiDi-модуль и почему их два

BiDi-модуль передаёт и принимает по одному волокну на разных длинах волн. На концы линии ставятся два разных артикула, в имени модели у них BXU и BXD (например SFP-10G-BXU1 и SFP-10G-BXD1). В каталоге 29 таких модулей, у обычных модулей длина волны с обеих сторон одинаковая.

По каким параметрам подбирают

Первый параметр это форм-фактор, он должен совпадать с портом. SFP и SFP+ ставят в порты 1 и 10 Гбит/с, SFP28 в порты 25 Гбит/с, QSFP+ в 40, QSFP28 в 100, QSFP56 в 200, QSFP-DD и OSFP в 400 и 800 Гбит/с. Второй параметр это волокно: одномодовое для линий от 2 до 80 км на длине волны 1310 или 1550 нм, многомодовое для линий внутри здания от 50 до 550 м на 850 нм. В категории 92 одномодовых и 57 многомодовых модуля, у трёх медных тип волокна не нужен, у остальных 19 он в карточке не указан и уточняется при расчёте. Третий параметр это разъём: у большинства LC, у модулей 40, 100 и 400 Гбит/с на многомодовом волокне MPO, у трёх медных модулей RJ45.

Дальность в фильтре указана паспортная и считается для волокна без запаса. Если трасса проходит через кроссы и сварки, берут модуль на ступень дальше, например 10 км вместо 2 км, и сверяют по паспорту, что мощность на приёме не выходит за допустимый уровень.

Какие модули к каким коммутаторам

К аплинкам коммутаторов доступа и агрегации идут SFP на 1 Гбит/с и SFP+ на 10 Гбит/с, у серии S5755 аплинки 25 Гбит/с под SFP28. В стоечные коммутаторы ЦОД ставят SFP28 к серверам и QSFP28 в аплинки, на спайн серии CE8875 идут QSFP56 и QSFP-DD. SFP-модуль Huawei подбирают по документу на коммутатор: в нём перечислены коды поддерживаемых трансиверов, а у складских моделей совместимые позиции уже собраны в карточке в блоке комплектующих.

Что докупить к модулю

Оптический модуль работает только в паре с кабелем. Под LC берут дуплексный оптический патч-корд с тем же типом волокна, под MPO многоволоконный шнур с той же полировкой. Для коротких линков внутри стойки и между соседними стойками дешевле обходятся кабели DAC и AOC: у них трансиверы уже впаяны с двух сторон, и отдельные модули не нужны.

Поставка и расчёт

Модули возим под заказ из Китая, цена и срок зависят от форм-фактора и объёма партии, поэтому на карточках стоит «по запросу». Пришлите парт-номера или список портов с дальностями, вернём расчёт в рублях с НДС 22 % и сроком поставки. Из-за небольшого размера модули часто едут вместе с коммутаторами в одной отгрузке, это экономит на логистике.

Вопросы и ответы

Чем SFP+ отличается от SFP28 и подойдёт ли он в тот же порт

Механически корпуса одинаковые, поэтому SFP+ на 10 Гбит/с встанет в порт SFP28 и будет работать на 10 Гбит/с. Обратное не работает: порт SFP+ не поднимет модуль SFP28 до 25 Гбит/с, а на части коммутаторов такой модуль вообще не запустится. Форм-фактор выбирают по паспортной скорости порта.

Как понять, одномодовый нужен модуль или многомодовый

Смотрите на уже проложенное волокно. Многомодовое, обычно оранжевое или бирюзовое, рассчитано на линии внутри здания до 100 м на 100 Гбит/с и до 550 м на 1 Гбит/с. Одномодовое жёлтое волокно тянет от 2 до 80 км. Модуль и патч-корд должны быть одного типа, иначе линк либо не поднимется, либо будет терять пакеты.

Почему в фильтре есть модули на 100 м и на 80 км с одной скоростью

Скорость задаёт форм-фактор и электроника, а дальность задаёт оптика: мощность лазера, длина волны и тип волокна. Модуль 10 Гбит/с на 300 м стоит в несколько раз дешевле модуля 10 Гбит/с на 80 км. Переплачивать за дальность внутри одного здания смысла нет, а на междугородной линии сэкономить не получится.

Какой срок поставки модулей

Складских трансиверов в каталоге нет, все позиции идут под заказ из Китая. Срок зависит от форм-фактора и объёма и называется в расчёте до оплаты. Если модули едут вместе с коммутаторами, отгружаем их одной партией. Цена в расчёте уже включает доставку, таможню и НДС 22 %.
