Парт-номер 02352FSF-009

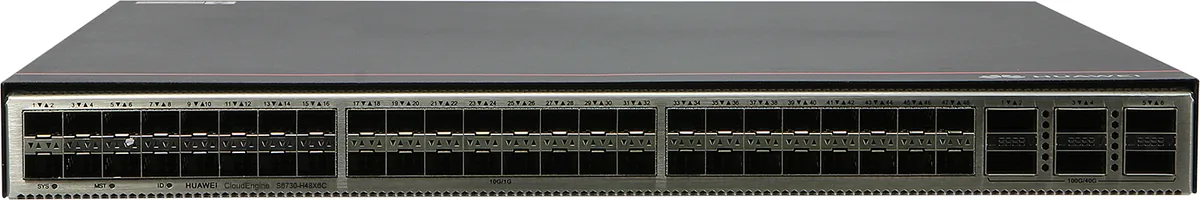

Коммутатор Huawei S6730-H48X6C

48 × 10 Гбит/с
6 × 40 Гбит/с
без PoE
без блока питания

от 373 619 ₽

Цена за штуку со склада в Китае

В наличии 140 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Старший узел агрегации серии: 48 оптических портов по 10 Гбит/с. Его ставят в крупном здании или на площадке, где этажных коммутаторов много и каждый приходит парой каналов для резерва. Шесть аплинков по 40 Гбит/с уводят собранный трафик в ядро. В спецификацию это исполнение пишут как Huawei S6730-H48X6C, артикул 02352FSF-009.

Характеристики словами

Сорок восемь оптических портов доступа 10 Гбит/с, шесть аплинков по 40 Гбит/с, всего 54 порта. Корпус 1U, ветка H с расширенным набором функций уровня предприятия. Блок питания в поставку не входит и заказывается отдельно.

Что докупить

Модули SFP+ к портам доступа и QSFP+ к аплинкам, при полной загрузке это больше полусотни трансиверов, и в спецификации они занимают заметную долю бюджета. Два блока питания в разные вводы. Стоит заложить и запас модулей на замену: узел агрегации простаивать не должен, а поставка нового трансивера занимает недели.

Планируя такой узел, полезно сразу решить, какие этажи приходят в какие порты, и зафиксировать это в схеме. При аварии разбираться по маркировке в шкафу быстрее, чем поднимать конфигурацию и сопоставлять адреса вручную. Настройка идёт через консоль, веб-интерфейс или систему управления кампусом, а шкафу с таким узлом нужен продув: коммутатор с полной загрузкой греется заметно.

Соседние исполнения

Если узлов вдвое меньше, дешевле обойдётся S6730-H24X6C на 24 порта. Второе поколение платформы это S6730-H48X6C-V2. Более простая ветка при 24 портах это S6730-S24X6Q. Полный список на странице серии S6730. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».

Наличие и поставка

S6730-H48X6C есть в наличии, остаток 140 шт на складе в Китае. От оплаты до Москвы 14 рабочих дней вместе с таможней. Цена 373 619 ₽ с НДС 22 %, договор с российским ООО, оплата в рублях. Блок питания в отгрузку не входит, берём его отдельно. Докупаемое из блока выше включаем в тот же счёт и отгружаем одним местом. Счёт выставляем по запросу с этой страницы за рабочий день.

Вопросы и ответы

Хватит ли шести аплинков 40 Гбит/с на 48 портов 10G

Суммарно порты дают до 480 Гбит/с, аплинки 240 Гбит/с, то есть переподписка два к одному. Для офисной нагрузки это с запасом: этажные коммутаторы никогда не отдают пик одновременно. Если через узел идёт резервное копирование всего здания или тяжёлый обмен между сегментами, профиль трафика считают отдельно.

Можно ли ставить два таких узла

Так обычно и делают в ответственных сетях: пара узлов агрегации, между которыми распределены аплинки всех этажей. Отказ или обновление одного не оставляет здание без сети. Схему резервирования выбирают по тому, что стоит в ядре: от простого резерва по маршрутизации до агрегации каналов.

Сколько трансиверов понадобится

По одному SFP+ на каждый занятый порт доступа и QSFP+ на каждый используемый аплинк. При полной загрузке это около пятидесяти модулей. Обычно узел вводят поэтапно, докупая трансиверы по мере подключения этажей, так бюджет распределяется на несколько закупок.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02352FSF-009. Блок питания и трансиверы подбираем отдельными строками спецификации.

Что с гарантией

На оборудование действует заводская гарантия вендора. Стандартный срок от 12 до 36 месяцев, он зависит от производителя и модели и указан в спецификации и счёте. По запросу подключаем расширенную гарантию до 60 месяцев за отдельную плату. Замену организуем через тот же склад в Китае, откуда идёт поставка. Условия целиком на странице Гарантийное обслуживание.

Характеристики позиции 02352FSF-009
Количество портов доступа	48
Скорость портов доступа	10 Гбит/с
Тип портов	оптические
Порты Uplink	6 × 40 Гбит/с
Стандарт PoE	нет
Форм-фактор, U	1
Комплектность питания	без блока питания
Всего портов, с Uplink	54
Типовая мощность, Вт	165
Вес брутто, кг	9,2
Максимальная мощность, Вт	291
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0
Серия	S6730
Заказывается отдельно	блок питания
Единица поставки	штука
Снятие с продажи	2025-12-31
Окончание поддержки	2030-12-31

Документация Huawei

Назначение

Исполнение S6730-H48X6C, подсерия S6730-H, парт-номер 02352FSF-009. Состав: 48 портов 10GE SFP+, 6 оптических портов 40GE/100GE QSFP28, 1 консольный порт, 1 порт управления ETH, 1 порт USB, 4 слота вентиляторных модулей, 2 слота питания.

Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.

Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC600 (на V200R021C00SPC100 нужен патч V200R021SPH013 или новее).

Портовая панель

1Сорок восемь портов 10GE SFP+. Подходят оптические модули GE, GE-CWDM и GE-DWDM, медный модуль GE, оптические модули 10GE SFP+ (кроме OSXD22N00), медные модули 10GE SFP+ начиная с V200R023C10, оптические модули 10GE-CWDM и 10GE-DWDM. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м работают только на последних шестнадцати портах SFP+ и только для стека без настройки.
2Шесть оптических портов 40GE/100GE QSFP28. Подходят оптические модули QSFP+ и QSFP28, медные кабели QSFP+ длиной 1, 3 и 5 м, кабель AOC QSFP+ на 10 м, медный кабель QSFP28 на 1 м, кабель AOC QSFP28 на 10 м, выделенный стековый кабель QSFP28 на 2 м начиная с V200R020C10. Порт QSFP28 нельзя разбить на четыре порта 10GE ни с модулем QSFP28, ни с QSFP+.
3Винт заземления. Работает с кабелем заземления.
4Слот карты SSD. Зарезервирован на будущее.
5Один консольный порт
6Один порт управления ETH
7Один порт USB
8Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
9Слот вентиляторного модуля 1. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
10Слот вентиляторного модуля 2. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
11Слот вентиляторного модуля 3. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
12Слот вентиляторного модуля 4. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
13Слот питания 1. Подходят блоки PAC600S12-CB, PAC600S12-EB и PAC600S12-DB на 600 Вт AC и 240 В DC, последний начиная с V200R020C10, а также PDC1000S12-DB на 1 000 Вт DC
14Слот питания 2. Подходят блоки PAC600S12-CB, PAC600S12-EB и PAC600S12-DB на 600 Вт AC и 240 В DC, последний начиная с V200R020C10, а также PDC1000S12-DB на 1 000 Вт DC

Порты и интерфейсы

Оптический порт 10GE SFP+

Оптический порт 10GE SFP+ умеет автоматически переходить на 1 000 Мбит/с. Он передаёт и принимает данные на 1 000 Мбит/с или 10 Гбит/с. Параметры порта в таблице ниже.

Параметр	Описание
Разъём	LC/PC
Параметры оптического порта	Зависит от оптического модуля
Соответствие стандартам	IEEE 802.3ae
Режим работы	Автовыбор между GE и 10GE

Оптический порт 40GE/100GE QSFP28

Оптический порт 40GE или 100GE QSFP28 передаёт и принимает данные на 40 или 100 Гбит/с. Параметры порта в таблице ниже.

Параметр	Описание
Разъём	MPO/LC
Параметры оптического порта	Зависит от оптического модуля
Соответствие стандартам	IEEE 802.3ba

Консольный порт

Консольный порт подключают к консоли для настройки на месте. Порту нужен консольный кабель. С него начинают работу, когда коммутатор включают первый раз. Параметры порта в таблице ниже.

Параметр	Описание
Разъём	RJ45
Соответствие стандартам	RS-232
Режим работы	Дуплексный UART
Скорость в бодах	9600, 19200, 38400, 57600 или 115 200 бит/с. По умолчанию 9 600 бит/с

Порт управления ETH

Через порт управления ETH коммутатор подключают к терминалу настройки или рабочей станции управления, чтобы настраивать его на месте или удалённо. Порту нужен кабель Ethernet. Через этот же порт в меню загрузчика можно скачать пакет ПО, и передача файлов идёт быстрее, чем через консольный порт. Параметры порта в таблице ниже.

Параметр	Описание
Разъём	RJ45
Соответствие стандартам	IEEE802.3
Режим работы	Автовыбор 10 или 100 Мбит/с
Наибольшая дальность	100 м

Порт USB

В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. Коммутаторы работают с накопителями объёмом до 128 ГБ.

Индикаторы и кнопки

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.

MSTИндикатор стека

не горитКоммутатор не ведущий в стеке.
зелёный, мигаетКоммутатор ведущий в стеке или работает отдельно.

IDИндикатор ID

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

Индикатор порта 10GE. У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
жёлтый, не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

Индикатор порта 40GE/100GE. У каждого оптического порта один одноцветный индикатор, стрелки на корпусе показывают расположение портов.

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

USBИндикатор развёртывания с USB

не горитНакопитель не подключён, либо повреждён порт USB или сам индикатор, либо на накопителе нет файла конфигурации и развёртывание невозможно, либо коммутатор уже обновился с накопителя и перезапускается.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
жёлтый, горит ровноКоммутатор скопировал все нужные файлы и проверил их. Накопитель можно вынимать.
красный, мигаетОшибка при выполнении файла конфигурации или чтении данных с накопителя.

Питание

Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Съёмные блоки AC и DC можно ставить вместе.

PAC600S12-CB (Блок питания 600 Вт, AC и 240 В DC)

Парт-номер 02312FFU. Вход 100 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 600 Вт.

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02312FFU
Модель	PAC600S12-CB

PAC600S12-CB (Блок питания 600 Вт, AC и 240 В DC)

1Защёлка
2Индикатор
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

При срабатывании защиты от перегрева понизьте температуру в помещении. Блок питания возобновит подачу питания сам, как только температура войдёт в рабочий диапазон.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,95 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC600S12-DB (Блок питания 600 Вт, AC и 240 В DC)

Парт-номер 02131740. Вход 100 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 600 Вт.

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02131740
Модель	PAC600S12-DB

PAC600S12-DB (Блок питания 600 Вт, AC и 240 В DC)

1Защёлка
2Индикатор
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,95 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC600S12-EB (Блок питания 600 Вт, AC и 240 В DC)

Парт-номер 02312FFU-002. Вход 100 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 600 Вт.

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02312FFU-002
Модель	PAC600S12-EB

PAC600S12-EB (Блок питания 600 Вт, AC и 240 В DC)

1Защёлка
2Индикатор
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,985 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PDC1000S12-DB (Блок питания DC 1 000 Вт)

Парт-номер 02312QJK. Вход от минус 48 до минус 60 В постоянного тока. Номинальная мощность 1 000 Вт.

Параметр	Значение
Описание	Блок питания DC 1 000 Вт
Парт-номер	02312QJK
Модель	PDC1000S12-DB

PDC1000S12-DB (Блок питания DC 1000 Вт) — PDC1000S12-DB (Блок питания DC 1 000 Вт)

1Защёлка
2Индикатор
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания DC

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.

Функция	Описание
Защита по входу	Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу	Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	1,02 кг
Число входов	1
Номинальное входное напряжение, В	от −48 до −60 В DC
Диапазон входного напряжения, В	от −38,4 до −72 В DC
Наибольший входной ток, А	30 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	83,3 А
Номинальная выходная мощность, Вт	1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

Охлаждение и направление обдува

Коммутатор S6730-H48X6C охлаждают съёмные вентиляторные модули. Воздух заходит спереди и выходит через заднюю панель.

Схема показывает только направление обдува, вид устройства условный.

FAN-031A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))

Парт-номер 02352CAB. Потребление до 21,6 Вт.

Параметр	Значение
Описание	Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов)
Парт-номер	02352CAB
Модель	FAN-031A-B

FAN-031A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))

1Защёлка
2Индикатор
3Метка направления воздуха (выход)
4Вентиляционное отверстие. Диаметр отверстия бывает 3 или 5 мм и зависит от партии поставки.
5Ручка

Индикатор вентиляторного модуля

не горитВентиляторный модуль не работает.
зелёный, горит ровноВентиляторный модуль запускается.
зелёный, мигает медленноВентиляторный модуль работает нормально.
красный, горит ровноУ вентиляторного модуля аппаратная неисправность, его нужно заменить. Обычные причины: короткое замыкание, заклинившие лопасти, отказ самого модуля.

Функции и возможности	Описание
Основная функция	В вентиляторном модуле один вентилятор для охлаждения шасси.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 40 × 100,3 мм
Вес без упаковки, кг	0,1 кг
Число вентиляторов	1
Максимальная мощность, Вт	21,6 Вт
Максимальное тепловыделение, БТЕ/ч	73,7 БТЕ/ч
Максимальная частота вращения, об/мин	24 500 ± 10 %
Максимальный расход воздуха, куб. футов в минуту	31 CFM
Направление обдува	Выброс воздуха со стороны панели вентиляторного модуля

Стекирование

Выделенный стековый кабель тоже медный, им объединяют устройства в стек. Настройка при этом не нужна.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Совместимые модули и кабели

Оптические модули GE eSFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
LE2MGSC40DE0	02310KVV	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
LE2MGSC40ED0	02310KVU	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1310	02317346	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1550	02317347	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH80-SM1550	02317348	1000BASE-ZX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-BXU1-SC	02310TQH	нестандартный	SC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-EX-C	02312UUD	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-LX-SM1310	02315200	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310-BIDI	02315285	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02315286	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX10-C	02312UUC	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02312UUB	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-ZBXD1	02311DDB	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-ZBXU1	02311DDC	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
eSFP-GE-SX-MM850	02315204	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
OGSC10DD0	02310LJH	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
OGSC40DD0	02310LJJ	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
OGSM01880	02310LJG	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км
SFP-GE-BX-D1-I	02311DMA	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX-U1-I	02311DMF	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX40-D-I	02312TMC	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-BX40-U-I	02312TMB	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
eSFP-GE-SX-MM850	02313URD	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310	02313URF	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02314KKF	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310-BIDI	02314KKJ	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02314KKH	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км

Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.

Медные модули 10GE SFP+

SFP-10GBaseT-SR

Оптические модули 10GE-CWDM SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-10G-ZCW1471	02310SSG	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1491	02310SSF	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1511	02310SSE	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1531	02310SSD	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1551	02310SSC	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1571	02310SSB	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1591	02310SSA	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1611	02310SRY	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км

Габариты, монтаж и условия эксплуатации

Параметр	Описание
Габариты В×Ш×Г	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 43,6 × 442,0 × 446,0 мм
Вес с упаковкой	9,2 кг
Рабочая температура	от −5 до +45 °C
Температура хранения	от −40 до +70 °C
Шум при 27 °C, звуковая мощность	менее 65 дБ(А)
Относительная влажность	от 5 до 95 %, без конденсата
Рабочая высота над уровнем моря	от 0 до 5 000 м

Технические характеристики

Параметр	Описание
Оперативная память	4 ГБ
Флеш-память	Всего 2 ГБ. Свободный объём показывает команда display version.
Наработка на отказ	56,87
Наличие	> 0,99999
Защита от импульсов по портам	N/A
Защита от импульсов по питанию	С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Стековые порты	Любые порты 10GE SFP+, не больше 16 физических портов. Любые порты 40GE/100GE QSFP28, не больше 6 физических портов
RTC	Поддерживается
RPS	Не поддерживается
PoE	Не поддерживается
Номинальный диапазон напряжения	Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Предельный диапазон напряжения	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Максимальная мощность при полной загрузке и вентиляторах на полных оборотах	291 Вт
Типовая мощность при 30 % трафика, по методике ATIS	165 Вт
Сертификация	Сертификация по ЭМС, безопасности и производству
Парт-номер	02352FSF 02352FSF-003 02352FSF-007 02352FSF-009 02352FSF-011 02352FSF-012 02353FWL 02353FWL-003 02353FWL-005 02353FWL-006

Версии ПО

Серия	Модель	Версия ПО
S6730-H	S6730-H48X6C	02352FSF начиная с V200R013C02, 02352FSF-003 начиная с V200R020C10, 02352FSF-007 начиная с V200R021C10SPC500 (на V200R021C00SPC100 нужен патч V200R021SPH011 или новее), 02352FSF-009 начиная с V200R021C10SPC600 (на V200R021C00SPC100 нужен патч V200R021SPH013 или новее), 02352FSF-011 начиная с V200R022C00, 02352FSF-012 начиная с V200R021C10SPC600 (на V200R021C00SPC100 нужен патч V200R021SPH013 или новее), 02353FWL начиная с V200R013C02, 02353FWL-003 начиная с V200R020C10, 02353FWL-005 начиная с V200R021C10SPC500 (на V200R021C00SPC100 нужен патч V200R021SPH011 или новее), 02353FWL-006 начиная с V200R021C10SPC600 (на V200R021C00SPC100 нужен патч V200R021SPH013 или новее). Версия V200R021C01 не поддерживается. Часть исполнений нельзя откатить на более раннюю версию из-за замены компонентов: перед откатом поддержанные версии показывает команда display system-software information.
