Коммутатор Huawei S5735-L8T4S-A-V2

8 портов
по 1 Гбит/с
Uplink 4 × 1 Гбит/с
питание AC

от 33 746 ₽

Цена за штуку со склада в Китае

В наличии 293 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2027EOS - поддержка вендора до 31 декабря 2032

Для какой задачи это исполнение

Восьмипортовое исполнение берут туда, где полноразмерный коммутатор избыточен: переговорная, касса магазина, серверный шкаф небольшого филиала. Четыре аплинка на восемь портов выглядят непривычно, но именно это соотношение позволяет собирать кольцо между филиалами и резервировать канал: два аплинка уходят к провайдеру и к соседнему узлу, оставшиеся два держат резерв или подключают локальный сервер. На малом объекте важна и тишина: вентилятора нет, поэтому коммутатор ставят в переговорной или в подсобке без отдельного шкафа.

Характеристики словами

Двенадцать разъёмов: восемь портов доступа и четыре аплинка, все медные, скорость гигабит. Питание переменного тока, отдельного источника не требуется, охлаждение пассивное. Коммутатор управляемый: VLAN, агрегирование каналов, ограничение скорости, доступ по SSH и через веб. На удалённой точке это важнее числа портов, потому что настройки меняются без выезда инженера.

Что докупить

Блок питания идёт в комплекте, крепление в стойку тоже. Докупают только патч-корды под порты доступа и аплинки.

Соседние исполнения

При росте объекта берут S5735-L24T4S-A-V2 на 24 порта. Если появились камеры и точки доступа, смотрите S5735-L8P2T4X-A-V2 с питанием по проводу или S5735-L10T4X-A-V2 с десятигигабитными аплинками. Все исполнения перечислены в серии S5735 и в категории коммутаторов доступа и агрегации.

Наличие и поставка

Huawei S5735-L8T4S-A-V2 лежит на складе в Китае: оплата, отгрузка, 14 рабочих дней до Москвы с таможней. НДС 22% включён в цену карточки.

Вопросы и ответы

Помещается ли коммутатор в настенный шкаф

Да, высота корпуса один юнит, глубина небольшая, крепление в стойку 19 дюймов идёт в комплекте. Для настенного шкафа глубиной от 300 мм этого достаточно, вентилятора нет, поэтому шумом коммутатор не мешает.

Можно ли объединить два таких коммутатора в стек

Линейка L стек не поддерживает, коммутаторы объединяют обычным агрегированным каналом через аплинки. Стекирование доступно в линейке S и в старших сериях, например S5731 и S6730.

Хватит ли восьми портов для филиала

Считайте порты по количеству розеток плюс запас на принтер, кассу и точку доступа. Если получается больше шести занятых портов, берите исполнение на 24 порта: разница в цене меньше, чем стоимость второго коммутатора через год.

Что с гарантией

На оборудование Huawei действует заводская гарантия, срок и условия подтверждаем в счёте. Гарантийную замену организуем через ту же поставку со склада в Китае, отдельный сервисный контракт для этого не нужен.

Характеристики позиции 98011977
Количество портов доступа	8
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	4 × 1 Гбит/с
Скорость Uplink	1 Гбит/с
Количество портов Uplink	4
Стандарт PoE	нет
Комплектность питания	блок в комплекте
Тип питания	AC
Всего портов, с Uplink	12
Типовая мощность, Вт	15,95
Вес нетто, кг	1,41
Вес брутто, кг	2,22
Максимальная мощность, Вт	21,52
Габариты В×Ш×Г, мм	43,6 × 250,0 × 180,0
Серия	S5735

Назначение

Исполнение S5735-L8T4S-A-V2, парт-номер 98011977. Состав: 8 портов 10/100/1000BASE-T, 4 порта GE SFP, питание AC.

Huawei относит фиксированные коммутаторы Ethernet серии S к устройствам, которые совмещают доступ и передачу: они дают доступ и агрегацию, а вместе с тем несут услуги корпоративной сети. Аппаратная часть у них общая: шасси, система питания, система охлаждения и блок управления коммутацией (SCU).

Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C01.

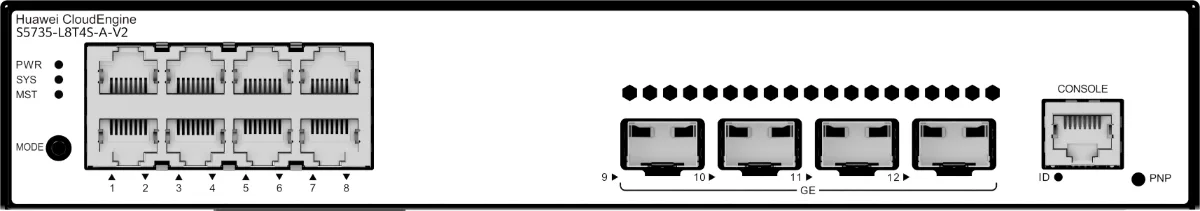

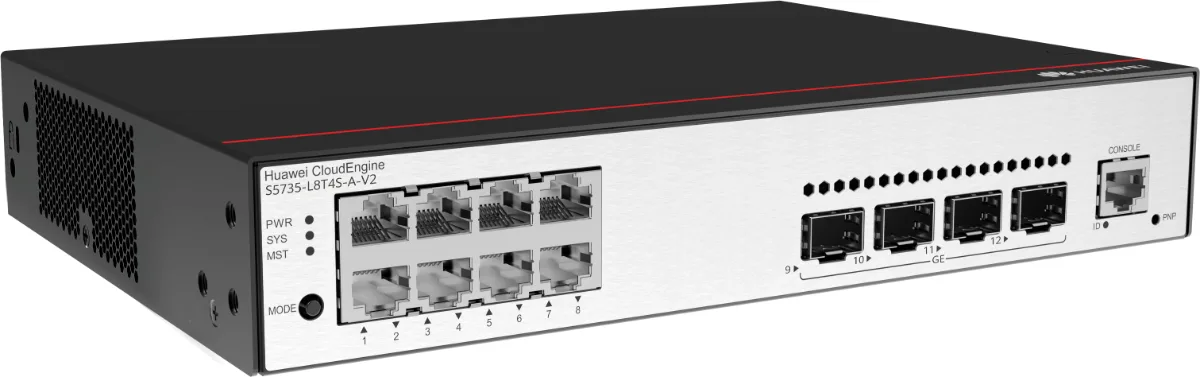

Портовая панель

1Одна кнопка MODE
2Восемь портов 10/100/1000BASE-T
3Четыре порта 1000BASE-X
4Один консольный порт
5Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
6Винт заземления. Работает с кабелем заземления.

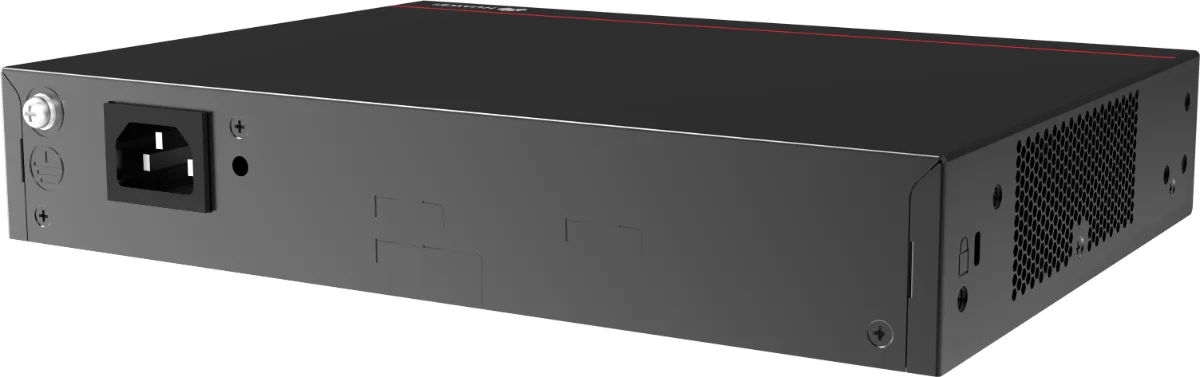

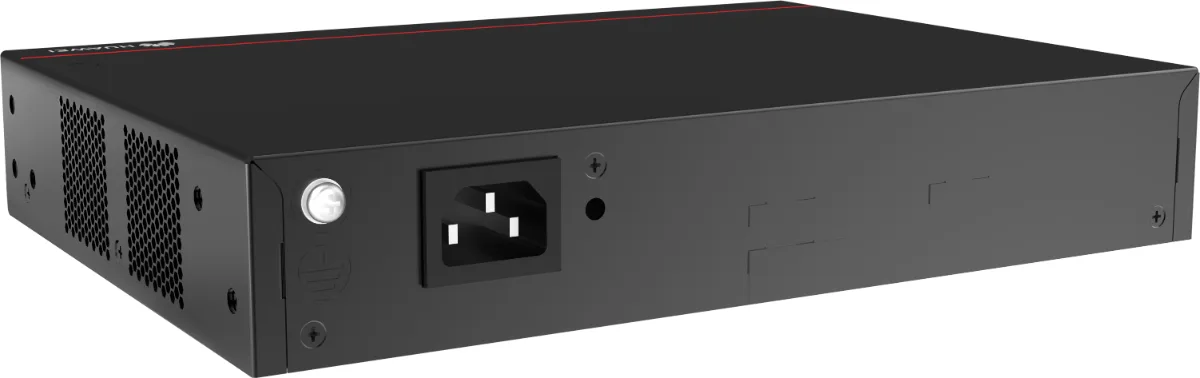

7Розетка AC. Работает с кабелем питания AC.
8Гнездо фиксатора кабеля питания AC. Сам фиксатор в комплект не входит.

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Порт 10/100/1000BASE-T	RJ45	Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1000 Мбит/с.	Кабель Ethernet
Порт 1000BASE-X	SFP	Порт 1000BASE-X принимает и передаёт данные на 1000 Мбит/с.	Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP. Оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+ только для стека. Медные кабели SFP+ длиной 1 и 3 м и кабели AOC SFP+ на 10 м тоже только для стека. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м, начиная с V600R023C00 стек на них собирается без настройки. Выделенный стековый кабель SFP+ на 3 м доступен с V600R025C10, тоже только для стека без настройки.
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель

Индикаторы и кнопки

Huawei описывает раздел «Индикаторы и кнопки» этой модели ссылкой на S5735-L8P2T4X-A-V2, данные ниже приведены по ней.

Режима и индикатора PoE у этой модели нет, поэтому шаг с режимом PoE в описании кнопки к ней не относится.

Набор индикаторов у S5735-L8T4S-A-V2 такой же, как у S5735-L8P2T4X-A-V2, только без индикатора режима PoE.

PWRИндикатор блока питания

не горитКоммутатор обесточен.
зелёный, горит ровноПитание в норме.
жёлтый, горит ровноПитание не в норме.

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.

MSTИндикатор стека

не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.

MODEКнопка смены режима

-Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, они показывают состояние PoE на каждом порту. Третье нажатие возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет. Начиная с V600R023C00 удержание кнопки шесть секунд запускает первичный вход через веб-интерфейс. Если файла конфигурации нет, система пробует войти в этот режим, и при успехе индикатор режима MST горит зелёным до 45 секунд. Если вход не удался, проверьте, что на устройстве заводские настройки.

Индикатор порта, по одному на порт

Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы четырёх последних оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.

IDИндикатор ID

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим стека MST

не горитИндикаторы портов не показывают номер коммутатора в стеке.
зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.

Режим скорости. Начиная с V600R023C00 индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 1GE/10GE SFP+ работает на 1 Гбит/с.
зелёный, мигаетПорт 10/100/1000BASE-T работает на 1000 Мбит/с. Порт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1000BASE-X работает на 1000 Мбит/с.

Питание

У коммутатора встроенный блок питания AC, съёмные блоки не поддерживаются.

Охлаждение и направление обдува

У коммутатора встроенный вентилятор. Воздух заходит слева и спереди, выходит справа.

При обычной температуре устройство укладывается в нормы шума для настольной техники. При запуске обороты вентиляторов выше, и шум заметнее.

Охлаждение и направление обдува, S5735-L8T4S-A-V2

Схема показывает только направление обдува, вид устройства условный.

Стекирование

Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
SFP+STACK-CU3M	3 м	Пассивный	25 мм	SFP+ в SFP+	02315LYV
SFP28-STACK-CU0M5	0,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQJ
SFP28-STACK-CU1M5	1,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQK
SFP28-STACK-CU3M	3 м	Пассивный	35 мм	SFP28 в SFP28	02315LYU
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Совместимые модули и кабели

Кабель Ethernet

Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.

Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.

Оптические модули GE eSFP

LE2MGSC40DE0
LE2MGSC40ED0
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH40-SM1550
S-SFP-GE-LH80-SM1550
SFP-GE-BXU1-SC
SFP-GE-EX-C
SFP-GE-LX-SM1310 (02315200)
SFP-GE-LX-SM1310-BIDI (02315285)
SFP-GE-LX-SM1490-BIDI (02315286)
SFP-GE-LX10-C
SFP-GE-SX-C (02312UUB)
SFP-GE-ZBXD1
SFP-GE-ZBXU1
eSFP-GE-SX-MM850 (02315204)
eSFP-GE-ZX100-SM1550
OGSC10DD0
OGSC40DD0
OGSM01880
SFP-GE-BX-D1-I
SFP-GE-BX-U1-I
SFP-GE-BX40-D-I
SFP-GE-BX40-U-I
eSFP-GE-SX-MM850 (02313URD)
SFP-GE-LX-SM1310 (02313URF)
SFP-GE-SX-C (02314KKF)
SFP-GE-LX-SM1310-BIDI (02314KKJ)
SFP-GE-LX-SM1490-BIDI (02314KKH)
SFP-GE-ER-I

Медные модули GE SFP

SFP-1000BaseT (02314171)
SFP-1000BaseT (02313URG)
SFP-1000BaseT-G2

Оптические модули 10GE SFP+

Для этой модели: только для стекирования.

OMXD30000 (02318169)
OSX010000 (02318170)
OSX040N01 (02310CNF)
SFP-10G-ER-1310
SFP-10G-ER-C
SFP-10G-ER-SM1270-BIDI
SFP-10G-ER-SM1330-BIDI
SFP-10G-LR-C (02312UUG)
SFP-10G-SR-C
SFP-10G-USR (02310MNW)
SFP-10G-ZR
OMXD30000 (02313URC)
OSX010000 (02313URK)
SFP-10G-USR (02313URN)
SFP+10GE-LH10-SM1310
SFP-10G-BXD1
SFP-10G-BXU1
SFP-10G-SR
SFP-10G-iLR
SFP-10G-iLR-C
SFP-10G-LR-I (02313ABG)
OSX040N01 (02314KKG)
SFP-10G-LR (02313URL)
SFP-10G-LR-C (02314KKE)
SFP-10G-LR (02310QDJ)
SFP-10G-LR-I (02314LBW)
SFP-10G-ZR-BXD1
SFP-10G-ZR-BXU1
SFP-10G-LR (02315NNR)

Медные модули 10GE SFP+

SFP-10GBaseT-SR

Оптические модули 10GE-CWDM SFP+

Для этой модели: только для стекирования.

SFP-10G-ZCW1471
SFP-10G-ZCW1491
SFP-10G-ZCW1511
SFP-10G-ZCW1531
SFP-10G-ZCW1551
SFP-10G-ZCW1571
SFP-10G-ZCW1591
SFP-10G-ZCW1611

Оптические модули 10GE-DWDM SFP+

Для этой модели: только для стекирования.

SFP-10G-ZDWT

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 250,0 × 180,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 250,0 × 187,0 мм
Габариты с упаковкой В×Ш×Г, мм	90,0 × 370,0 × 380,0 мм
Вес без упаковки, кг	1,41 кг
Вес с упаковкой, кг	2,22 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	44,5 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	32,5 дБ(А)
Рабочая температура, °C	от −5 до +50 °C
Допустимая скорость изменения температуры, °C	На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5000 м
Высота хранения, м	от 0 до 5000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	15,95 Вт
Типовое тепловыделение, БТЕ/ч	54,42 БТЕ/ч
Максимальная мощность, Вт	21,52 Вт
Максимальное тепловыделение, БТЕ/ч	73,43 БТЕ/ч
Мощность без нагрузки, Вт	10,52 Вт
Наработка на отказ, лет	75,32
Наличие	> 0.99999
Число слотов карт расширения	0
Число слотов питания	0
Число вентиляторных модулей	1
Резервирование питания	Не поддерживается
Тип питания	Встроенный блок AC
Номинальное входное напряжение, В	Вход AC: 100–240 В, 50/60 Гц
Диапазон входного напряжения, В	Вход AC: от 90 до 264 В, от 45 до 65 Гц
Наибольший входной ток, А	0,8 А
Оперативная память	2 ГБ
Флеш-память	Объём: 1 ГБ
Консольный порт	RJ45
Порт управления ETH	Не поддерживается
USB	Не поддерживается
RTC	Не поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по портам, кВ	Синфазная помеха: ±7 кВ
Защита от импульсов по питанию, кВ	Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ
Степень защиты оболочки	IP20
Тип вентиляторов	Встроенный
Охлаждение	Воздушное охлаждение с автоматической регулировкой оборотов
Направление обдува	Забор воздуха слева и спереди, выброс справа
PoE	Не поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
По запросу
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
По запросу
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
По запросу
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02311VGN
Кабель стекирования Huawei SFP+STACK-CU1M5
1,5 м, кабель стекирования
По запросу
Парт-номер 02315BQK
Кабель стекирования Huawei SFP28-STACK-CU1M5
1,5 м, кабель стекирования
По запросу
