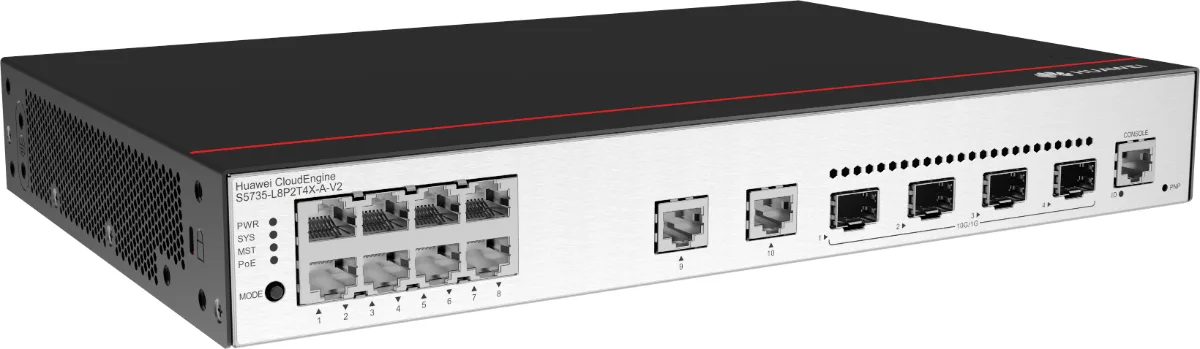

PoE-коммутатор Huawei S5735-L8P2T4X-A-V2
- 10 портов
- по 1 Гбит/с
- Uplink 4 × 10 Гбит/с
- PoE+ (802.3at)
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Сочетание редкое и удобное: питание устройств по проводу на малом числе портов плюс десятигигабитные аплинки. Ставят в узел видеонаблюдения на въезде, в цех с парой точек доступа, в переговорную с камерой и панелью. Восемь камер в высоком разрешении дают поток, который гигабитный аплинк вытянет, но без запаса, поэтому четыре порта по 10 Гбит/с оставляют место под рост числа камер и под резервный канал.
Характеристики словами
На корпусе четырнадцать разъёмов: десять медных гигабитных портов доступа и четыре аплинка по 10 Гбит/с. Стандарт PoE+ отдаёт до 30 Вт на порт, общий бюджет 125 Вт. Это четыре мощных уличных камеры, либо шесть купольных, либо пять точек доступа Wi-Fi 6. Если устройств больше, берут исполнение с бюджетом 380 Вт и выше. Питание переменного тока, высота один юнит. Из управления доступны VLAN, агрегирование каналов, ограничение скорости и удалённая перезагрузка порта с питанием: зависшая камера поднимается без выезда.
Что докупить
Блок питания и крепление в стойку идут в комплекте. Отдельно берут трансиверы SFP+ под аплинки, их подбирают по дистанции и типу волокна, и патч-корды на порты доступа.
Соседние исполнения
Без питания по проводу то же самое даёт S5735-L10T4X-A-V2. Когда портов с питанием нужно 24, смотрят S5735-L24P4S-A1 с бюджетом 380 Вт. Остальные варианты в серии S5735 и в категории коммутаторов доступа и агрегации.
Наличие и поставка
Huawei S5735-L8P2T4X-A-V2 складская позиция, отгружаем в день оплаты, 14 рабочих дней до Москвы с таможней, счёт с НДС 22%.
Вопросы и ответы
Сколько портов питают устройства
Восемь портов из десяти отдают питание по стандарту PoE+, два оставшихся обычные. Общий бюджет 125 Вт делится между восемью портами по фактической нагрузке.
Можно ли запитать точку доступа Wi-Fi 7
Точки Wi-Fi 7 обычно требуют PoE++ по стандарту 802.3bt и до 60 Вт. Здесь PoE+ до 30 Вт на порт, поэтому такие точки питаются от исполнений с индексом U либо от отдельного инжектора.
Нужны ли трансиверы для аплинков
Да, аплинки рассчитаны на модули SFP+ 10 Гбит/с и заказываются отдельно. Для коротких трасс внутри стойки берут DAC-кабели, для этажей многомодовые модули, между зданиями одномодовые. Подберём под вашу схему.
Идёт ли блок питания в комплекте
Да, блок питания в поставке, дополнительно ничего заказывать не нужно. В комплекте также крепление в стойку 19 дюймов и кабель питания. Резервирования по питанию у этого исполнения нет, второй ввод не подключить.
| Количество портов доступа | 10 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | PoE+ (802.3at) |
| Комплектность питания | блок в комплекте |
| Тип питания | AC |
| Всего портов, с Uplink | 14 |
| Бюджет PoE | 125 Вт |
| Типовая мощность, Вт | 23,33 |
| Вес нетто, кг | 2,24 |
| Вес брутто, кг | 3,06 |
| Максимальная мощность, Вт | 151,85 |
| Габариты В×Ш×Г, мм | 43,6 × 320,0 × 210,0 |
| Серия | S5735 |
Назначение
| Параметр | Значение |
|---|---|
| Описание | S5735-L8P2T4X-A-V2: 8 портов 10/100/1000BASE-T с PoE+, 2 порта 10/100/1000BASE-T, 4 порта 10GE SFP+, питание AC |
| Парт-номер | 98011991 |
| Модель | S5735-L8P2T4X-A-V2 |
| Первая версия ПО | V600R022C01 |

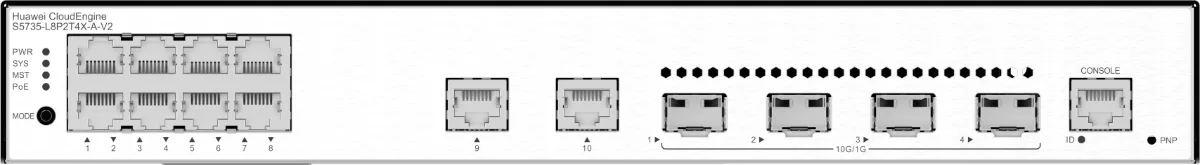

Портовая панель

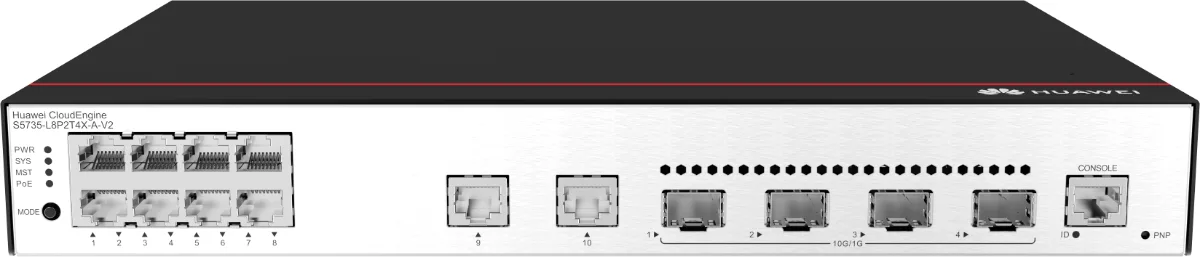

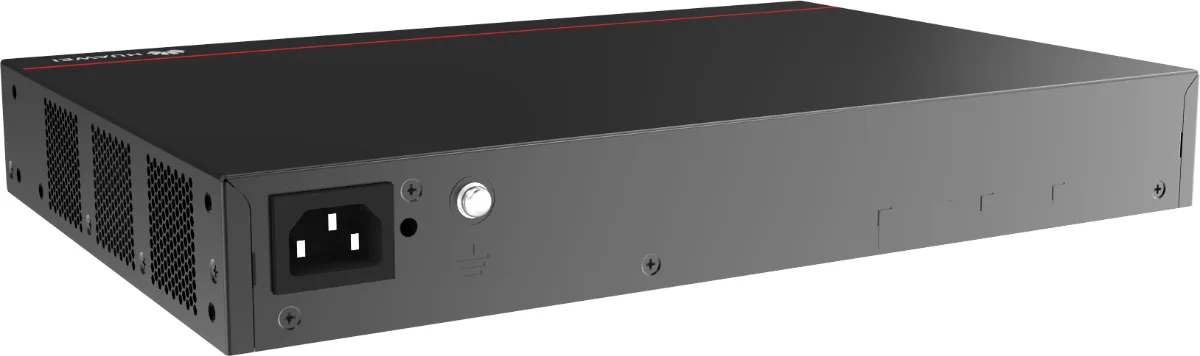

| 1 | Одна кнопка MODE | 2 | Восемь портов 10/100/1000BASE-T с PoE+ |
|---|---|---|---|
| 3 | Два порта 10/100/1000BASE-T | 4 | Четыре порта 10GE SFP+ |
| 5 | Один консольный порт | 6 | Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно. |
| 7 | Розетка AC. Работает с кабелем питания AC. | 8 | Гнездо фиксатора кабеля питания AC. Сам фиксатор в комплект не входит. |
| 9 | Винт заземления. Работает с кабелем заземления. | - | - |
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1000 Мбит/с. | Кабель Ethernet |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+, 10GE-CWDM SFP+, 10GE-DWDM SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1 и 3 м: до V600R023C00 только для стека. Кабели AOC SFP+ на 10 м. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м, а начиная с V600R023C00 стек на них собирается без настройки. Выделенный стековый кабель SFP+ на 3 м доступен с V600R025C10, тоже только для стека без настройки. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |

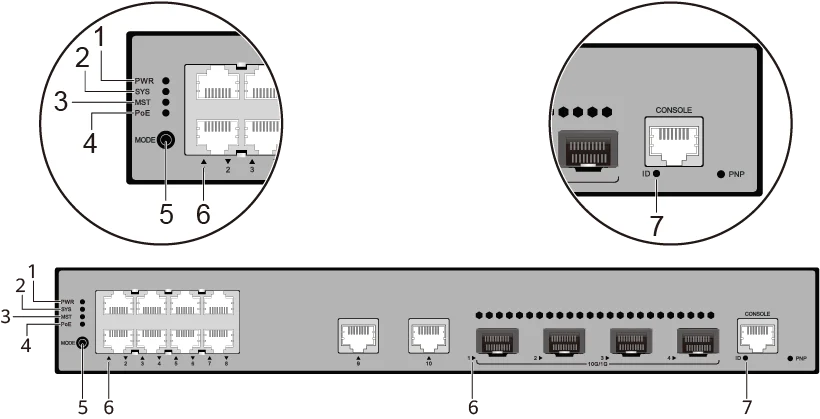

Индикаторы и кнопки
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание в норме.
- жёлтый, горит ровноПитание не в норме.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.
- не горитРежим PoE не выбран.
- зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.
- -Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, они показывают состояние PoE на каждом порту. Третье нажатие возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет. Начиная с V600R023C00 удержание кнопки шесть секунд запускает первичный вход через веб-интерфейс. Если файла конфигурации нет, система пробует войти в этот режим, и при успехе индикатор режима MST горит зелёным до 45 секунд. Если вход не удался, проверьте, что на устройстве заводские настройки.
Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы четырёх последних оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 1GE/10GE SFP+ работает на 1 Гбит/с.
- зелёный, мигаетПорт 10/100/1000BASE-T работает на 1000 Мбит/с. Порт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1000BASE-X работает на 1000 Мбит/с.
Питание
У коммутатора встроенный блок питания AC, съёмные блоки не поддерживаются. Встроенный блок даёт 125 Вт на PoE: этого хватает на 8 портов по 802.3af или на 4 порта по 802.3at под полной нагрузкой.
Охлаждение и направление обдува
У коммутатора встроенный вентилятор. Воздух заходит слева и спереди, выходит справа.
При обычной температуре устройство укладывается в нормы шума для настольной техники. При запуске обороты вентиляторов выше, и шум заметнее.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 320,0 × 210,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 320,0 × 217,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 90,0 × 465,0 × 380,0 мм |
| Вес без упаковки, кг | 2,24 кг |
| Вес с упаковкой, кг | 3,06 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 47 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | 35 дБ(А) |
| Рабочая температура, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5000 м |
| Высота хранения, м | от 0 до 5000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 23,33 Вт |
| Типовое тепловыделение, БТЕ/ч | 79,6 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 32,33 Вт. С полной нагрузкой PoE: 151,85 Вт, из них 125 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 110,31. С полной нагрузкой PoE: 518,13 |
| Мощность без нагрузки, Вт | 16,75 Вт |
| Наработка на отказ, лет | 68,40 |
| Наличие | > 0.99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 1 |
| Резервирование питания | Не поддерживается |
| Тип питания | Встроенный блок AC |
| Номинальное входное напряжение, В | Вход AC: 100–240 В, 50/60 Гц |
| Диапазон входного напряжения, В | Вход AC: от 90 до 300 В, от 47 до 63 Гц |
| Наибольший входной ток, А | 3 А |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Не поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±7 кВ |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева и спереди, выброс справа |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмПо запросу
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмПо запросу
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
