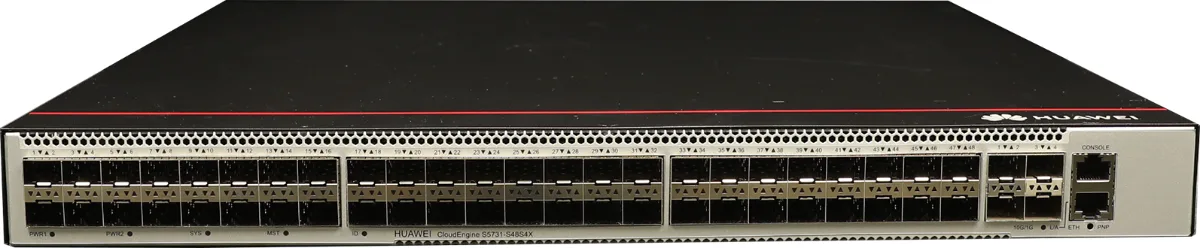

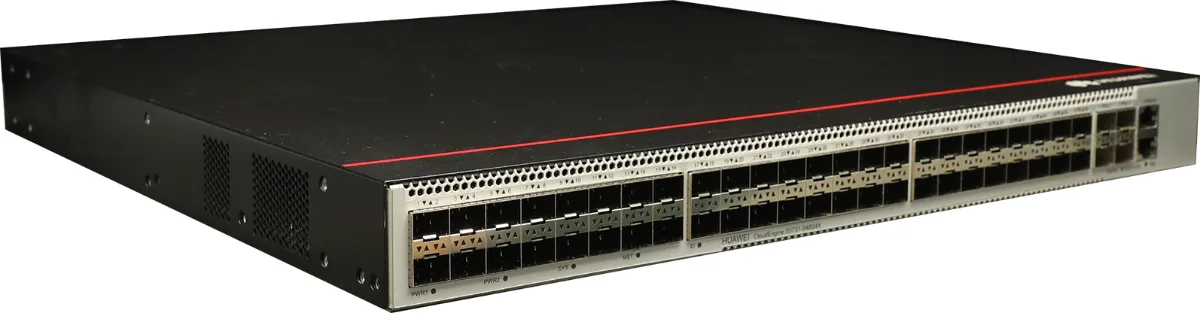

Коммутатор Huawei S5731-S48S4X
- 48 портов
- по 1 Гбит/с
- Uplink 4 × 10 Гбит/с
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Оптика на уровне доступа: к каждому устройству идёт не витая пара, а волокно. Такую схему выбирают, когда линии длиннее сотни метров, когда трасса идёт между корпусами или через цех с сильными наводками. В обычном офисе это избыточно, потому что трансиверы обходятся дороже самого коммутатора.
Характеристики словами
Сорок восемь оптических портов доступа 1 Гбит/с, четыре аплинка по 10 Гбит/с, всего 52 порта. Корпус 1U. Питания по проводу нет: по оптике его передать невозможно. Блок питания в поставку не входит и заказывается отдельно.
Что докупить
Основная статья расходов это трансиверы: модуль SFP на каждый занятый порт доступа плюс SFP+ на аплинки. Модули подбираются под дальность и тип волокна. Плюс блок питания, а для ответственного узла два в разные вводы. Стоит заложить и пару запасных модулей: замена по гарантии занимает недели.
Оптическое хозяйство требует дисциплины: патч-корды не любят резких изгибов, коннекторы боятся пыли, а схему линий стоит вести с первого дня. Иначе поиск оборванного волокна превращается в перебор всех сорока восьми портов. Настройка идёт через консоль, веб-интерфейс или систему управления кампусом, а пара запасных трансиверов на объекте экономит недели ожидания поставки.
Соседние исполнения
Если устройства подключаются витой парой, берите медные исполнения: S5731-S24T4X на 24 порта или S5731-H48T4XC на 48. Для питания устройств по проводу есть S5731-H24P4XC. Полный список на странице серии S5731. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
На складе в Китае Huawei S5731-S48S4X есть, 14 рабочих дней до Москвы, цена 216 940 ₽ с НДС 22 %.
Вопросы и ответы
Когда оптика на доступе оправдана
Когда медь физически не тянет: дистанция больше ста метров, трасса между зданиями, производственное помещение с мощным электрооборудованием, требование гальванической развязки. Во всех остальных случаях витая пара дешевле в разы и проще в обслуживании.
Сколько будут стоить трансиверы
По одному модулю SFP на каждый занятый порт доступа плюс модули SFP+ на аплинки. При полной загрузке это больше полусотни модулей, и суммарно они выходят дороже коммутатора. Поэтому такие исполнения берут под конкретный проект, где число оптических линий известно заранее.
Почему в поставке нет блока питания
Так собирают схему под задачу: для ответственного узла берут два блока в разные вводы, и один блок в коробке пришлось бы дополнять вторым. Блоки подбираются по модели, у Huawei это отдельные парт-номера, и мы включаем их в спецификацию вместе с трансиверами.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 98011805-001. Складской остаток по этой позиции небольшой, поэтому количество уточняем при запросе. Трансиверы и блок питания подбираем отдельными строками спецификации.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | оптические |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | нет |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 52 |
| Вес брутто, кг | 7,65 |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Типовая мощность, Вт | 93,69 |
| Форм-фактор, U | 1 |
| Серия | S5731 |
| Заказывается отдельно | блок питания |
Назначение
Исполнение S5731-S48S4X, парт-номер 98011805-001. Состав: 48 портов GE SFP, 4 порта 10GE SFP+, без блока питания.
Huawei относит фиксированные коммутаторы Ethernet серии S к устройствам, которые совмещают доступ и передачу: они дают доступ и агрегацию, а вместе с тем несут услуги корпоративной сети. Аппаратная часть у них общая: шасси, система питания, система охлаждения и блок управления коммутацией (SCU).
Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC600.

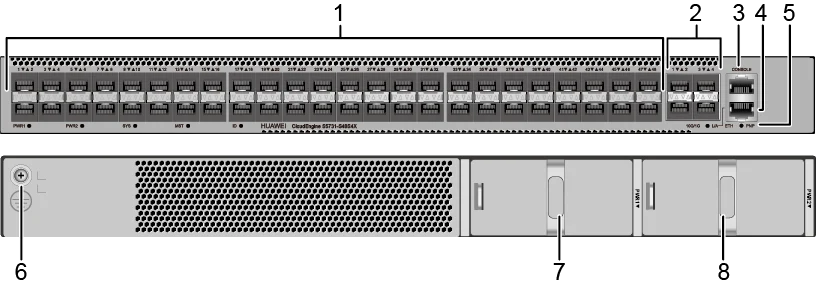

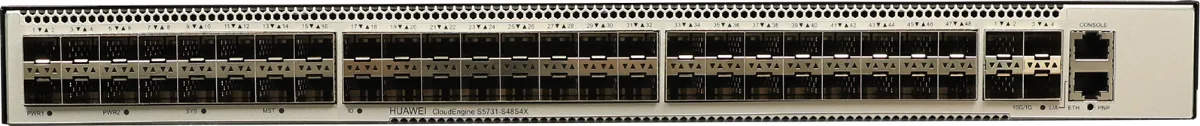

Портовая панель
- 1Сорок восемь портов 100/1000BASE-X. Начиная с V200R023C00 порты с GE5 по GE48 переводятся на 2,5 Гбит/с командой port mode 2.5ge.
- 2Четыре порта 10GE SFP+
- 3Один консольный порт
- 4Один порт управления ETH
- 5Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 6Винт заземления. Работает с кабелем заземления.
- 7Слот питания 1. Подходят блоки PAC150S12-R на 150 Вт AC, PDC180S12-CR на 180 Вт DC, а также PAC600S12-CB, PAC600S12-DB и PAC600S12-EB на 600 Вт AC и 240 В DC
- 8Слот питания 2. Подходят блоки PAC150S12-R на 150 Вт AC, PDC180S12-CR на 180 Вт DC, а также PAC600S12-CB, PAC600S12-DB и PAC600S12-EB на 600 Вт AC и 240 В DC
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 100/1000BASE-X | SFP | Порт 100/1000BASE-X принимает и передаёт данные на 100, 1000 или 2500 Мбит/с. Начиная с V200R023C00 порты с GE5 по GE48 переводятся на 2,5 Гбит/с командой port mode 2.5ge. | Оптические модули FE SFP и eSFP, GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, а начиная с V200R023C00 ещё и оптические модули 2.5GE eSFP |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+ (кроме OSXD22N00), 10GE-CWDM SFP+ и 10GE-DWDM SFP+. Начиная с V200R024C00 добавились удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. В меню загрузчика через этот порт скачивают пакет ПО: так быстрее, чем через консольный порт. | Кабель Ethernet |

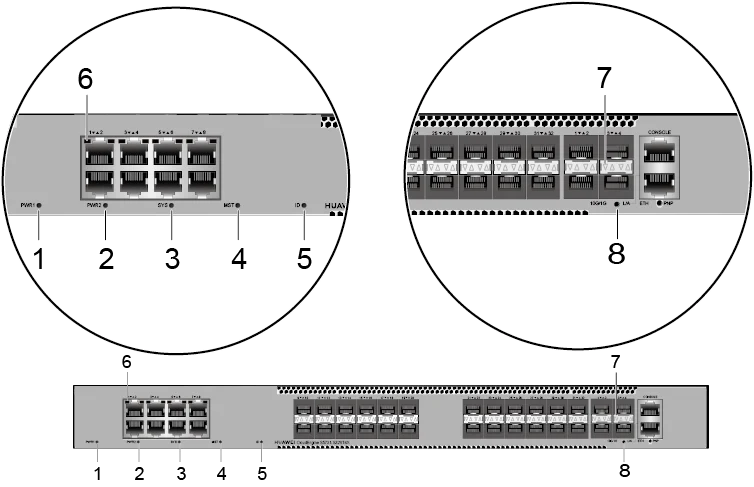

Индикаторы и кнопки
Huawei описывает раздел «Индикаторы и кнопки» этой модели ссылкой на S5731-S32ST4X, данные ниже приведены по ней.
Набор индикаторов у S5731-S48S4X такой же, как у S5731-S32ST4X.
- не горитВ слоте питания 1 блока нет, либо в коммутаторе один блок и он работает нештатно.
- зелёный, горит ровноВ слоте питания 1 стоит блок и работает нормально.
- жёлтый, горит ровноВ коммутаторе два блока питания, и со слотом 1 что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.
- не горитВ слоте питания 2 блока нет, либо в коммутаторе один блок и он работает нештатно.
- зелёный, горит ровноВ слоте питания 2 стоит блок и работает нормально.
- жёлтый, горит ровноВ коммутаторе два блока питания, и со слотом 2 что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.
- не горитКоммутатор не ведущий в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке или работает отдельно.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
- не горитПорт управления не подключён.
- зелёный, горит ровноПорт управления подключён.
- зелёный, мигаетПорт управления передаёт или принимает данные.

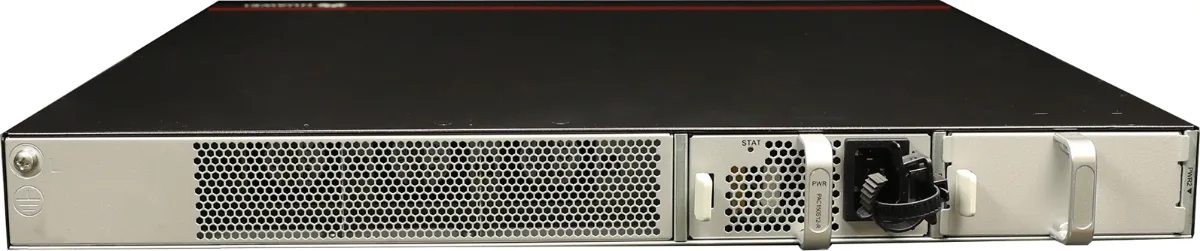

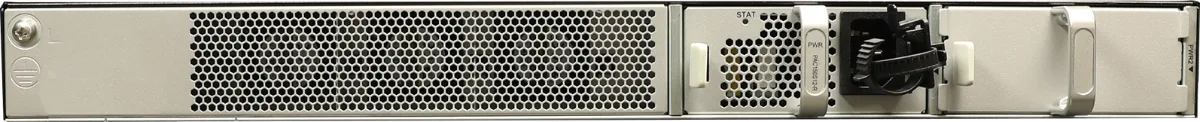

Питание
Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Съёмные блоки AC и DC можно ставить вместе, а блоки с вентиляторами и без вентиляторов в одном коммутаторе не совмещают.
PAC150S12-R (Блок питания AC 150 Вт)
| Параметр | Значение |
|---|---|
| Описание | Блок питания AC 150 Вт |
| Парт-номер | 02312DUY |
| Модель | PAC150S12-R |
- не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (пониженное напряжение или перегрев).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигаетВыходная мощность вышла за допустимые границы, например повышение напряжения, повышение тока или короткое замыкание.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 90 × 215 мм |
| Вес без упаковки, кг | 0,8 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц |
| Диапазон входного напряжения, В | от 90 до 264 В AC, от 47 до 63 Гц |
| Наибольший входной ток, А | 3 А |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 12,5 А |
| Номинальная выходная мощность, Вт | 150 Вт |
| Способ отвода тепла | Пассивное охлаждение без вентиляторов |
| Горячая замена | Поддерживается |
PDC180S12-CR (Блок питания DC 180 Вт)
| Параметр | Значение |
|---|---|
| Описание | Блок питания DC 180 Вт |
| Парт-номер | 02312VRE |
| Модель | PDC180S12-CR |
- не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (пониженное напряжение или перегрев).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигаетВыходная мощность вышла за допустимые границы, например повышение напряжения, повышение тока или короткое замыкание.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 90 × 215 мм |
| Вес без упаковки, кг | 0,62 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от −48 до −60 В DC |
| Диапазон входного напряжения, В | от −38,4 до −72 В DC |
| Наибольший входной ток, А | 6 А |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 15 А |
| Номинальная выходная мощность, Вт | 180 Вт |
| Способ отвода тепла | Пассивное охлаждение без вентиляторов |
| Горячая замена | Поддерживается |
PAC600S12-CB (Блок питания 600 Вт, AC и 240 В DC)
| Параметр | Значение |
|---|---|
| Описание | Блок питания 600 Вт, AC и 240 В DC |
| Парт-номер | 02312FFU |
| Модель | PAC600S12-CB |
- не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
- зелёный, горит ровноБлок питания работает нормально.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 90 × 215 мм |
| Вес без упаковки, кг | 0,95 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC |
| Наибольший входной ток, А | от 100 до 240 В AC: 8 А; 240 В DC: 4 А |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |
| Способ отвода тепла | Отвод тепла вентилятором |
| Горячая замена | Поддерживается |
PAC600S12-DB (Блок питания 600 Вт, AC и 240 В DC)
| Параметр | Значение |
|---|---|
| Описание | Блок питания 600 Вт, AC и 240 В DC |
| Парт-номер | 02131740 |
| Модель | PAC600S12-DB |
- не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
- зелёный, горит ровноБлок питания работает нормально.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 90 × 215 мм |
| Вес без упаковки, кг | 0,95 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC |
| Наибольший входной ток, А | от 100 до 240 В AC: 8 А; 240 В DC: 4 А |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |
| Способ отвода тепла | Отвод тепла вентилятором |
| Горячая замена | Поддерживается |
PAC600S12-EB (Блок питания 600 Вт, AC и 240 В DC)
| Параметр | Значение |
|---|---|
| Описание | Блок питания 600 Вт, AC и 240 В DC |
| Парт-номер | 02312FFU-002 |
| Модель | PAC600S12-EB |
- не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
- зелёный, горит ровноБлок питания работает нормально.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 90 × 215 мм |
| Вес без упаковки, кг | 0,985 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC |
| Наибольший входной ток, А | от 100 до 240 В AC: 8 А; 240 В DC: 4 А |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |
| Способ отвода тепла | Отвод тепла вентилятором |
| Горячая замена | Поддерживается |
Охлаждение и направление обдува
У коммутатора три встроенных вентилятора. Воздух заходит слева, справа и спереди, выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Оптические модули FE SFP/eSFP
- S-SFP-FE-LH40-SM1310
- S-SFP-FE-LH80-SM1550
- SFP-FE-LX-SM1310-BIDI
- SFP-FE-LX-SM1550-BIDI
- SFP-FE-SX-MM1310
- eSFP-FE-LX-SM1310
Оптические модули GE eSFP
Для этой модели: начиная с версии V200R023C00.
- LE2MGSC40DE0
- LE2MGSC40ED0
- S-SFP-GE-LH40-SM1310
- S-SFP-GE-LH40-SM1550
- S-SFP-GE-LH80-SM1550
- SFP-GE-BXU1-SC
- SFP-GE-EX-C
- SFP-GE-LX-SM1310 (02315200)
- SFP-GE-LX-SM1310-BIDI (02315285)
- SFP-GE-LX-SM1490-BIDI (02315286)
- SFP-GE-LX10-C
- SFP-GE-SX-C (02312UUB)
- SFP-GE-ZBXD1
- SFP-GE-ZBXU1
- eSFP-GE-SX-MM850 (02315204)
- eSFP-GE-ZX100-SM1550
- OGSC10DD0
- OGSC40DD0
- OGSM01880
- SFP-GE-BX-D1-I
- SFP-GE-BX-U1-I
- SFP-GE-BX40-D-I
- SFP-GE-BX40-U-I
- eSFP-GE-SX-MM850 (02313URD)
- SFP-GE-LX-SM1310 (02313URF)
- SFP-GE-SX-C (02314KKF)
- SFP-GE-LX-SM1310-BIDI (02314KKJ)
- SFP-GE-LX-SM1490-BIDI (02314KKH)
Оптические модули 10GE SFP+
Для этой модели: модуль OSXD22N00 не поддерживается.
- OMXD30000 (02318169)
- OSX010000 (02318170)
- OSX040N01 (02310CNF)
- OSXD22N00
- SFP-10G-ER-1310
- SFP-10G-ER-C
- SFP-10G-ER-SM1270-BIDI
- SFP-10G-ER-SM1330-BIDI
- SFP-10G-LR-C (02312UUG)
- SFP-10G-SR-C
- SFP-10G-USR (02310MNW)
- SFP-10G-ZR
- OMXD30000 (02313URC)
- OSX010000 (02313URK)
- SFP-10G-USR (02313URN)
- SFP+10GE-LH10-SM1310
- SFP-10G-BXD1
- SFP-10G-BXU1
- SFP-10G-SR
- SFP-10G-iLR
- SFP-10G-iLR-C
- SFP-10G-LR-I (02313ABG)
- OSX040N01 (02314KKG)
- SFP-10G-LR (02313URL)
- SFP-10G-LR-C (02314KKE)
- SFP-10G-LR (02310QDJ)
- SFP-10G-LR-I (02314LBW)
- SFP-10G-ZR-BXD1
- SFP-10G-ZR-BXU1
Оптические модули 10GE-CWDM SFP+
- SFP-10G-ZCW1471
- SFP-10G-ZCW1491
- SFP-10G-ZCW1511
- SFP-10G-ZCW1531
- SFP-10G-ZCW1551
- SFP-10G-ZCW1571
- SFP-10G-ZCW1591
- SFP-10G-ZCW1611
Оптические модули 10GE-DWDM SFP+
- SFP-10G-ZDWT
- SFP-10G-ER-DWDM
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 448,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 5,12 кг |
| Вес с упаковкой, кг | 7,65 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 45,47 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | 31,79 дБ(А) |
| Рабочая температура, °C | от −5 до +45 °C |
| Температура при кратковременной работе, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 45 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз. Если условия нарушены, устройство может выйти из строя. Дальность оптического модуля при такой работе не больше 10 км. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5000 м |
| Высота хранения, м | от 0 до 5000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 93,69 Вт |
| Типовое тепловыделение, БТЕ/ч | 319,68 БТЕ/ч |
| Максимальная мощность, Вт | 128,89 Вт с блоком 150 Вт AC или 180 Вт DC. 141,96 Вт с блоком 600 Вт AC |
| Максимальное тепловыделение, БТЕ/ч | 439,79 с блоком 150 Вт AC или 180 Вт DC. 484,38 с блоком 600 Вт AC |
| Мощность без нагрузки, Вт | 50,44 Вт |
| Наработка на отказ, лет | 64,97 |
| Наличие | > 0.99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 2 |
| Число вентиляторных модулей | 3 |
| Резервирование питания | Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе, а блоки с пассивным охлаждением и блоки с вентиляторами вместе нельзя. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 2 ГБ |
| Флеш-память | Всего 1 ГБ. Свободный объём показывает команда display version. |
| Консольный порт | RJ45 |
| Порт управления ETH | RJ45 |
| USB | Не поддерживается |
| RTC | Поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | - |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты от пыли и воды | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева, спереди и справа, выброс назад |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмПо запросу
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмПо запросу
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
Похожие позиции
- Парт-номер 98011801-001Коммутатор Huawei CloudEngine S5731-S48S4X-A48 портов·по 1 Гбит/с·Uplink 4 × 10 Гбит/с·1UПо запросу
- Парт-номер 02354QXB-001PoE-коммутатор Huawei CloudEngine S5731-H48HB4XZ48 портов·по 1 Гбит/с·Uplink 4 × 10 Гбит/с·PoE++ (802.3bt)По запросу
- Парт-номер 98011854-001Коммутатор Huawei CloudEngine S5731-S48T4X-A48 портов·по 1 Гбит/с·Uplink 4 × 10 Гбит/с·1UПо запросу
- Парт-номер 02354VCTКоммутатор Huawei CloudEngine S5732-H44S4X6QZ-V244 порта·по 1 Гбит/с·Uplink 6 × 40 Гбит/с, 4 × 10 Гбит/с·без блока питанияот 313 358 ₽В наличии: 6 шт.
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
