Парт-номер 02354VCT

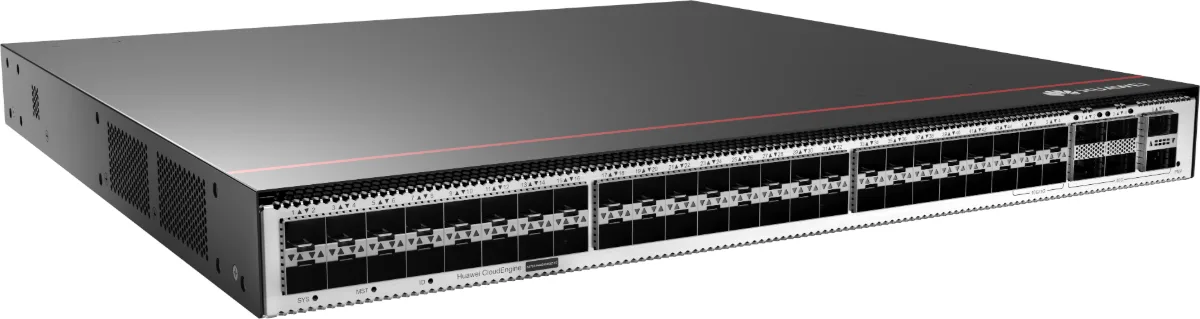

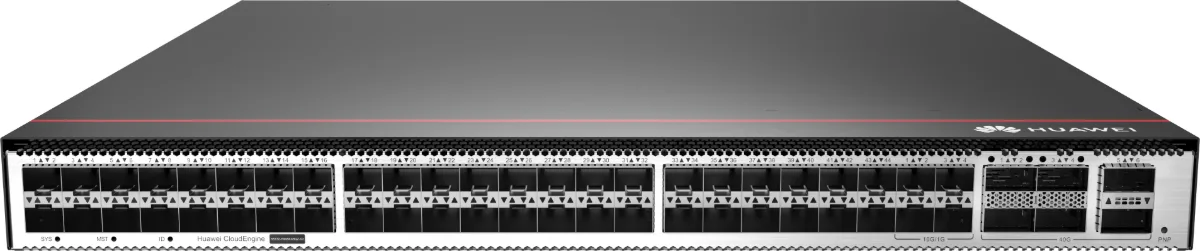

Коммутатор Huawei S5732-H44S4X6QZ-V2

44 порта
по 1 Гбит/с
Uplink 6 × 40 Гбит/с, 4 × 10 Гбит/с
без блока питания

от 313 358 ₽

Цена за штуку со склада в Китае

В наличии 6 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 октября 2027EOS - поддержка вендора до 31 октября 2032

Для какой задачи это исполнение

Узел агрегации на оптике: собирает каналы этажных коммутаторов и отдаёт трафик в ядро сети. Сорок четыре оптических порта доступа плюс десять аплинков разной скорости делают его гибким, а индекс V2 означает второе поколение платформы.

Характеристики словами

Сорок четыре оптических порта доступа 1 Гбит/с и десять аплинков: шесть по 40 Гбит/с и четыре по 10 Гбит/с, всего 54 порта. Питания по проводу нет. Блок питания в поставку не входит и заказывается отдельно под нужную схему резервирования.

Что докупить

Трансиверы: модуль SFP на каждый занятый порт доступа, SFP+ на аплинки 10 Гбит/с и QSFP+ на 40 Гбит/с. При полной загрузке модулей набирается больше полусотни, и в бюджете проекта они занимают заметную долю. Плюс блоки питания, для узла агрегации обычно два в разные вводы.

Порты доступа оптические, поэтому на каждый линк нужен трансивер SFP: считайте их сразу отдельной строкой спецификации, вместе с патчкордами под нужный тип волокна. Блок питания в поставку не входит и подбирается по схеме резервирования: один модуль на минимальную конфигурацию, два на ответственный узел. Аплинки 40 Гбит/с закрываются модулями QSFP+, десятигигабитные портами SFP+. Такая раскладка типична для агрегации, куда сходятся оптические линки этажей.

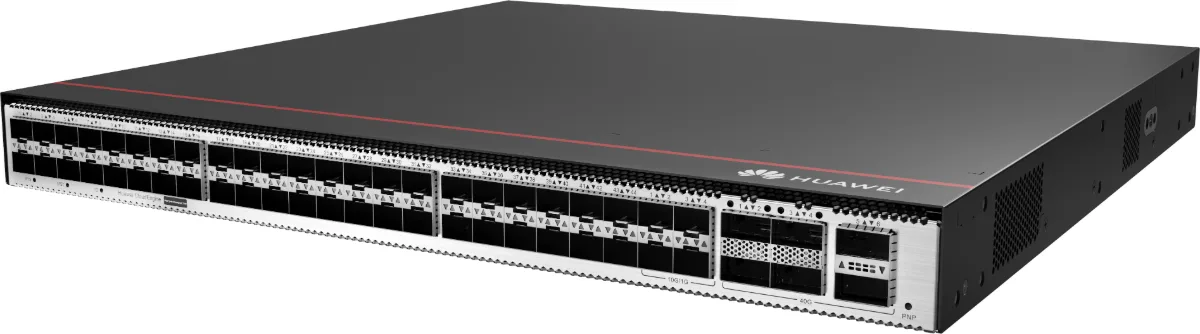

Соседние исполнения

Если нужны порты доступа на 10 Гбит/с, смотрите серию S6730: S6730-S24X6Q, S6730-H24X6C и S6730-H48X6C. Полный список исполнений на странице серии S5732. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».

Наличие и поставка

Huawei S5732-H44S4X6QZ-V2 лежит на складе в Китае, 14 рабочих дней до Москвы с таможенным оформлением, цена 313 358 ₽ с НДС 22 %.

Вопросы и ответы

Зачем на агрегации гигабитные порты доступа

Потому что этажные коммутаторы часто подключаются именно гигабитными оптическими линиями, особенно в зданиях с уже проложенной оптикой. Такой узел собирает много подобных линий и отдаёт трафик выше быстрыми аплинками. Если этажи приходят на 10 Гбит/с, нужна серия S6730.

Почему аплинки двух разных скоростей

Это удобно при поэтапном строительстве. Каналы по 40 Гбит/с идут в ядро, а порты на 10 Гбит/с используют для подключения соседних узлов, серверного сегмента или временных линий. Не приходится занимать быстрый порт под задачу, которой достаточно десяти гигабит.

Сколько этажей соберёт такой узел

Считают по числу линий. Если каждый этажный коммутатор приходит парой оптических каналов для резерва, 44 порта закрывают около двадцати двух этажей или сегментов. Ограничение обычно наступает раньше по аплинкам в ядро, поэтому переподписку считают вместе со схемой всей сети.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02354VCT. Блок питания и трансиверы подбираем отдельными строками спецификации.

Характеристики позиции 02354VCT
Количество портов доступа	44
Скорость портов доступа	1 Гбит/с
Тип портов	оптические
Порты Uplink	6 × 40 Гбит/с; 4 × 10 Гбит/с
Скорость Uplink	40 Гбит/с, 10 Гбит/с
Количество портов Uplink	10
Стандарт PoE	нет
Комплектность питания	без блока питания
Всего портов, с Uplink	54
Типовая мощность, Вт	200
Вес нетто, кг	7,48
Вес брутто, кг	10,46
Максимальная мощность, Вт	253
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0
Серия	S5732
Заказывается отдельно	блок питания

Назначение

Исполнение S5732-H44S4X6QZ-V2, парт-номер 02354VCT. Состав: 44 порта GE SFP, 4 порта 10GE SFP+, 6 портов 40GE QSFP, без блока питания.

Huawei относит фиксированные коммутаторы Ethernet серии S к устройствам, которые совмещают доступ и передачу: они дают доступ и агрегацию, а вместе с тем несут услуги корпоративной сети. Аппаратная часть у них общая: шасси, система питания, система охлаждения и блок управления коммутацией (SCU).

Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C00.

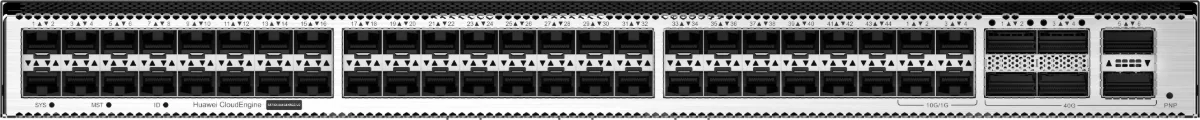

Портовая панель

1Сорок четыре порта 100/1000BASE-X
2Четыре оптических порта 10GE SFP+
3Шесть оптических портов 40GE QSFP+
4Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
5Винт заземления. Работает с кабелем заземления.
6Слот карты. До V600R024C00 слот зарезервирован. Подходят карты HSIC-X08S000, доступна с V600R024C00, и HSIC-Y08S000, доступна с V600R024C10
7Один порт USB
8Один порт управления ETH
9Один консольный порт
10Слот вентиляторного модуля 1. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
11Слот вентиляторного модуля 2. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
12Слот вентиляторного модуля 3. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
13Слот питания 1. Подходят блоки PDC400S12-CB, доступен с V600R024C00, а также PAC600S12-PB, PAC1K2S12-PB и PDC1K2S12-CE
14Слот питания 2. Подходят блоки PDC400S12-CB, доступен с V600R024C00, а также PAC600S12-PB, PAC1K2S12-PB и PDC1K2S12-CE

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Порт 100/1000BASE-X	SFP	Порт 100/1000BASE-X принимает и передаёт данные на 100 или 1000 Мбит/с.	Оптические модули FE SFP и eSFP, GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, а также медные модули GE SFP
Оптический порт 10GE SFP+	SFP+	Оптический порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с.	Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м: до V600R023C00 только для стека. Кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека.
Оптический порт 40GE QSFP+	QSFP+	Оптический порт 40GE QSFP+ принимает и передаёт данные на 40 Гбит/с. Начиная с V600R023C10 два последних порта 40GE разбиваются командой на четыре порта 10GE каждый.	Оптические модули 40GE QSFP+. Медные кабели QSFP+ длиной 1, 3 и 5 м: до V600R023C00 только для стека. Кабель AOC QSFP+ на 10 м, кабель AOC QSFP+ на 4 × SFP+ длиной 10 м доступен с V600R023C10. Выделенный стековый кабель QSFP28 на 2 м доступен с V600R023C00, только для стека без настройки.
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель
Порт управления ETH	RJ45	Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью.	Кабель Ethernet
Порт USB	USB 2.0 Type A	В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	USB-накопитель

Индикаторы и кнопки

Huawei описывает раздел «Индикаторы и кнопки» этой модели ссылкой на S5732-H24S4X6QZ-V2, данные ниже приведены по ней.

Набор индикаторов у S5732-H44S4X6QZ-V2 такой же, как у S5732-H24S4X6QZ-V2.

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.

MSTИндикатор стека

не горитКоммутатор не ведущий в стеке.
зелёный, мигаетКоммутатор ведущий в стеке или работает отдельно.

IDИндикатор ID

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

Индикатор порта, по два на порт. У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

5, -Индикатор порта, по одному на порт. У каждого оптического порта один одноцветный индикатор, стрелки на корпусе показывают расположение портов.

Значение индикаторов портов зависит от режима.

L/AИндикатор порта управления

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

Режим по умолчанию, индикатор LINK

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.

Режим по умолчанию, индикатор ACT

жёлтый, не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

Режим скорости, индикатор LINK. Начиная с V600R023C00 индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 1GE/10GE SFP+ работает на 1 Гбит/с.
зелёный, мигаетПорт 1GE или 10GE SFP+: порт работает на 10 Гбит/с.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим скорости. Начиная с V600R023C00 индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.

не горитПорт не подключён или выключен.
зелёный, мигаетПорт 40GE QSFP+: порт работает на 40 Гбит/с.

Питание

Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Съёмные блоки AC и DC можно ставить вместе.

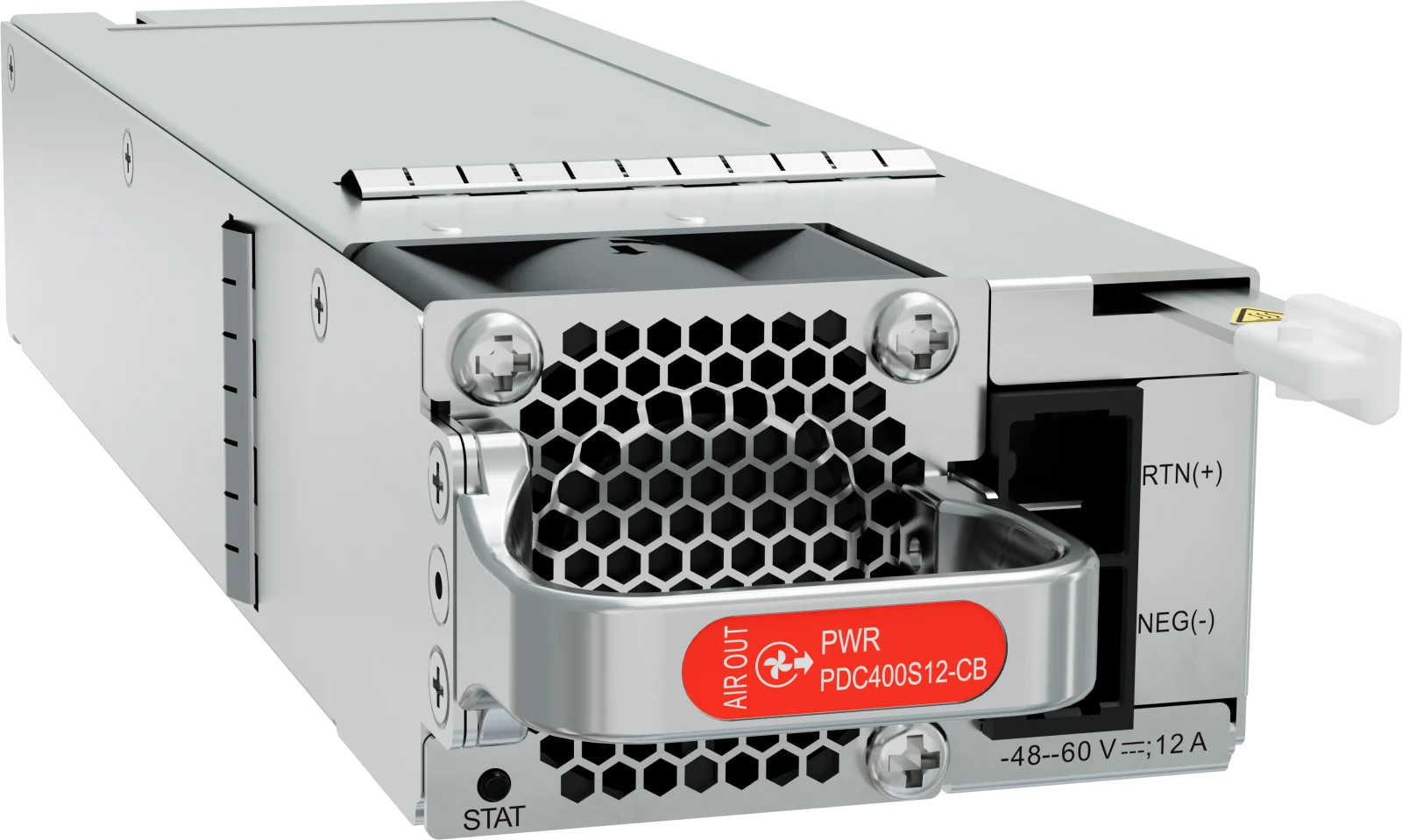

PDC400S12-CB (Блок питания DC 400 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания))

Параметр	Значение
Описание	Блок питания DC 400 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02314VUG
Модель	PDC400S12-CB

STATИндикатор работы

зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
зелёный, горит ровноБлок питания работает нормально.
зелёный, мигает с частотой 4 ГцЗагрузка без остановки работы

Функции и возможности	Описание
Защита от повышенного и пониженного входного напряжения	В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически.
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного напряжения	В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Отвод тепла	Тепло отводит вентилятор блока питания.
Горячая замена	В устройстве есть резервирование блоков питания. Блок меняется на горячую, работа устройства не прерывается.

Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	39,6 × 66,0 × 215 мм
Вес без упаковки, кг	0,679 кг
Число входов	1
Номинальное входное напряжение, В	+48 В DC; от −48 до −60 В DC
Диапазон входного напряжения, В	от +40 до +57 В DC; от −38,4 до −72 В DC
Наибольший входной ток, А	12 А
Номинальное выходное напряжение, В	12,3 В
Номинальный выходной ток, А	32,52 А
Номинальная выходная мощность, Вт	400 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

Охлаждение и направление обдува

Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит справа и спереди, выходит через заднюю панель.

Схема показывает только направление обдува, вид устройства условный.

FAN-031A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))

Параметр	Значение
Описание	Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов)
Парт-номер	02352CAB
Модель	FAN-031A-B

Индикатор вентиляторного модуля

не горитВентиляторный модуль не работает.
зелёный, горит ровноВентиляторный модуль запускается.
зелёный, мигает медленноВентиляторный модуль работает нормально.
красный, горит ровноУ вентиляторного модуля аппаратная неисправность, его нужно заменить. Обычные причины: короткое замыкание, заклинившие лопасти, отказ самого модуля.

Функции и возможности	Описание
Основная функция	В вентиляторном модуле один вентилятор для охлаждения шасси.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 40 × 100,3 мм
Вес без упаковки, кг	0,1 кг
Число вентиляторов	1
Максимальная мощность, Вт	21,6 Вт
Максимальное тепловыделение, БТЕ/ч	73,7 БТЕ/ч
Максимальная частота вращения, об/мин	24500 ± 10 %
Максимальный расход воздуха, куб. футов в минуту	31 CFM
Направление обдува	Выброс воздуха со стороны панели вентиляторного модуля

Стекирование

Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
SFP+STACK-CU3M	3 м	Пассивный	25 мм	SFP+ в SFP+	02315LYV
SFP28-STACK-CU0M5	0,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQJ
SFP28-STACK-CU1M5	1,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQK
SFP28-STACK-CU3M	3 м	Пассивный	35 мм	SFP28 в SFP28	02315LYU
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Совместимые модули и кабели

Кабель Ethernet

Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.

Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.

Оптические модули FE SFP/eSFP

S-SFP-FE-LH40-SM1310
S-SFP-FE-LH80-SM1550
SFP-FE-LX-SM1310-BIDI
SFP-FE-LX-SM1550-BIDI
SFP-FE-SX-MM1310
eSFP-FE-LX-SM1310

Оптические модули GE eSFP

LE2MGSC40DE0
LE2MGSC40ED0
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH40-SM1550
S-SFP-GE-LH80-SM1550
SFP-GE-BXU1-SC
SFP-GE-EX-C
SFP-GE-LX-SM1310 (02315200)
SFP-GE-LX-SM1310-BIDI (02315285)
SFP-GE-LX-SM1490-BIDI (02315286)
SFP-GE-LX10-C
SFP-GE-SX-C (02312UUB)
SFP-GE-ZBXD1
SFP-GE-ZBXU1
eSFP-GE-SX-MM850 (02315204)
eSFP-GE-ZX100-SM1550
OGSC10DD0
OGSC40DD0
OGSM01880
SFP-GE-BX-D1-I
SFP-GE-BX-U1-I
SFP-GE-BX40-D-I
SFP-GE-BX40-U-I
eSFP-GE-SX-MM850 (02313URD)
SFP-GE-LX-SM1310 (02313URF)
SFP-GE-SX-C (02314KKF)
SFP-GE-LX-SM1310-BIDI (02314KKJ)
SFP-GE-LX-SM1490-BIDI (02314KKH)
SFP-GE-ER-I

Медные модули GE SFP

SFP-1000BaseT (02314171)
SFP-1000BaseT (02313URG)
SFP-1000BaseT-G2

Оптические модули 10GE SFP+

OMXD30000 (02318169)
OSX010000 (02318170)
OSX040N01 (02310CNF)
SFP-10G-ER-1310
SFP-10G-ER-C
SFP-10G-ER-SM1270-BIDI
SFP-10G-ER-SM1330-BIDI
SFP-10G-LR-C (02312UUG)
SFP-10G-SR-C
SFP-10G-USR (02310MNW)
SFP-10G-ZR
OMXD30000 (02313URC)
OSX010000 (02313URK)
SFP-10G-USR (02313URN)
SFP+10GE-LH10-SM1310
SFP-10G-BXD1
SFP-10G-BXU1
SFP-10G-SR
SFP-10G-iLR
SFP-10G-iLR-C
SFP-10G-LR-I (02313ABG)
OSX040N01 (02314KKG)
SFP-10G-LR (02313URL)
SFP-10G-LR-C (02314KKE)
SFP-10G-LR (02310QDJ)
SFP-10G-LR-I (02314LBW)
SFP-10G-ZR-BXD1
SFP-10G-ZR-BXU1
SFP-10G-LR (02315NNR)

Медные модули 10GE SFP+

Для этой модели: начиная с версии V600R024C00.

SFP-10GBaseT-SR

Оптические модули 10GE-CWDM SFP+

SFP-10G-ZCW1471
SFP-10G-ZCW1491
SFP-10G-ZCW1511
SFP-10G-ZCW1531
SFP-10G-ZCW1551
SFP-10G-ZCW1571
SFP-10G-ZCW1591
SFP-10G-ZCW1611

Оптические модули 10GE-DWDM SFP+

SFP-10G-ZDWT

Оптические модули 40GE QSFP+

QSFP-40G-ER4
QSFP-40G-LR4 (02310MHS)
QSFP-40G-LX4
QSFP-40G-SDLC-PAM
QSFP-40G-SR-BD
QSFP-40G-SR4
QSFP-40G-eSDLC-PAM
QSFP-40G-eSM4
QSFP-40G-eSR4 (02310RMB)
QSFP-40G-iSM4
QSFP-40G-iSR4 (02310MHR)
QSFP-40G-LR4-Lite (02311YVB)
QSFP-40G-LX4-MM
QSFP-40G-LR4 (02313URY)
QSFP-40G-LR4-Lite (02313URS)
QSFP-40G-eSR4 (02313URU)
QSFP-40G-iSR4 (02313URW)

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 455,0 мм
Габариты с упаковкой В×Ш×Г, мм	185,0 × 650,0 × 550,0 мм
Вес без упаковки, кг	7,48 кг
Вес с упаковкой, кг	10,46 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	53,4 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	39,72 дБ(А)
Рабочая температура, °C	от −5 до +45 °C
Допустимая скорость изменения температуры, °C	На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. С модулем QSFP-100G-ER4 рабочая температура от −5 до +40 °C.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5000 м
Высота хранения, м	от 0 до 5000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	200 Вт
Типовое тепловыделение, БТЕ/ч	682,42 БТЕ/ч
Максимальная мощность, Вт	253 Вт
Максимальное тепловыделение, БТЕ/ч	863,26 БТЕ/ч
Мощность без нагрузки, Вт	151 Вт
Наработка на отказ, лет	48,99
Наличие	> 0.99999
Число слотов карт расширения	1
Число слотов питания	2
Число вентиляторных модулей	3
Резервирование питания	Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе.
Тип питания	Съёмный блок питания
Номинальное входное напряжение, В	Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Диапазон входного напряжения, В	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Наибольший входной ток, А	Значения зависят от установленного съёмного блока питания.
Оперативная память	4 ГБ
Флеш-память	Объём: 2 ГБ
Консольный порт	RJ45
Порт управления ETH	RJ45
USB	Поддерживается
RTC	Поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по портам, кВ	-
Защита от импульсов по питанию, кВ	С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Степень защиты оболочки	IP20
Тип вентиляторов	Съёмный
Охлаждение	Воздушное охлаждение с автоматической регулировкой оборотов
Направление обдува	Забор воздуха спереди и справа, выброс назад
PoE	Не поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
По запросу
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
По запросу
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
По запросу
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02311VGN
Кабель стекирования Huawei SFP+STACK-CU1M5
1,5 м, кабель стекирования
По запросу
Парт-номер 02315BQK
Кабель стекирования Huawei SFP28-STACK-CU1M5
1,5 м, кабель стекирования
По запросу
