Парт-номер 02352QPT-007

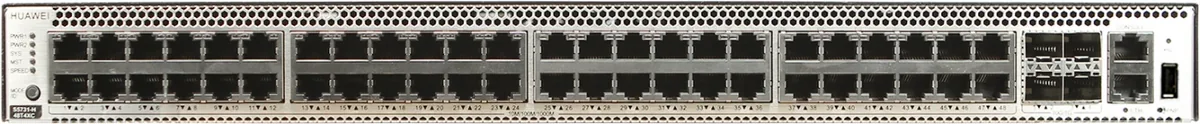

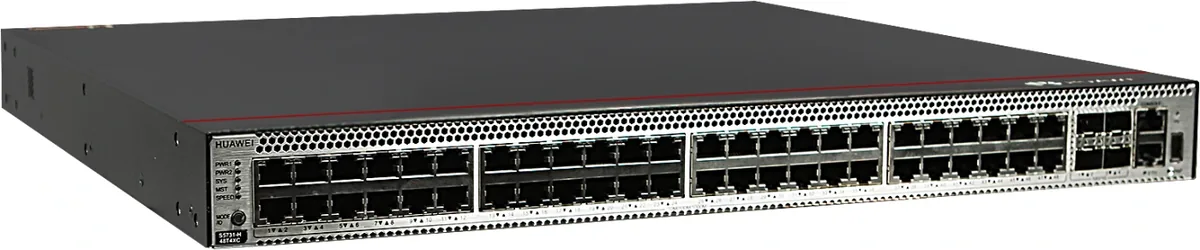

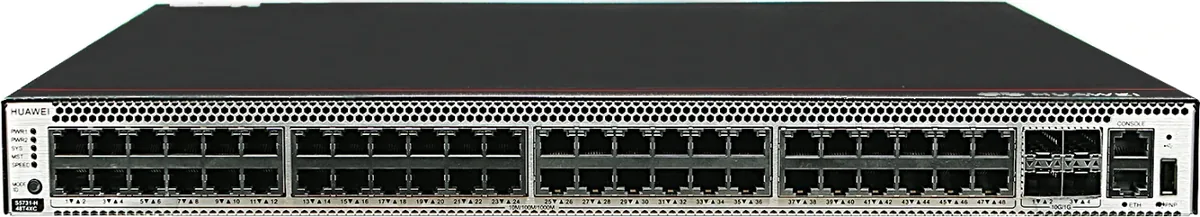

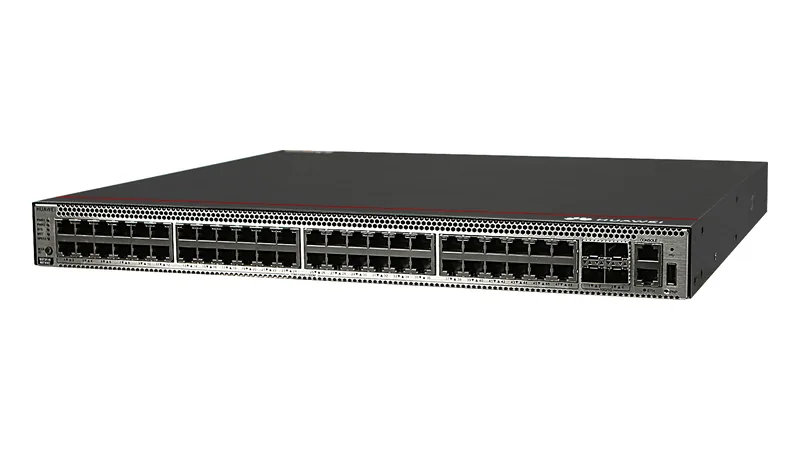

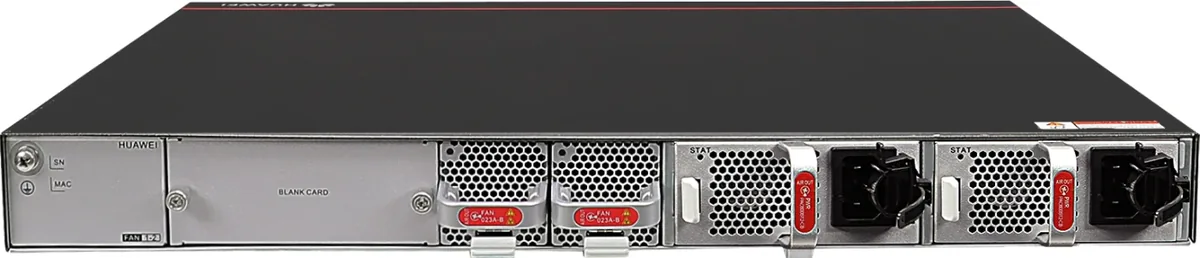

Коммутатор Huawei S5731-H48T4XC

48 портов
по 1 Гбит/с
Uplink 4 × 10 Гбит/с

от 204 888 ₽

Цена за штуку со склада в Китае

В наличии 13 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Этажный коммутатор старшей ветки серии: 48 портов и четыре аплинка по 10 Гбит/с. Ветка H отличается от S расширенным набором функций уровня предприятия, поэтому такой коммутатор ставят там, где он не только раздаёт порты, но и держит маршруты между сегментами и политики доступа.

Характеристики словами

Сорок восемь медных портов доступа 1 Гбит/с, четыре аплинка по 10 Гбит/с, всего 52 порта. Питания по проводу нет: камеры и телефоны придётся кормить отдельно или через исполнение с PoE. У серии есть слот расширения под дополнительный модуль, состав конкретной поставки уточняем по парт-номеру.

Что докупить

Модули SFP+ на 10 Гбит/с для аплинков и патч-корды под проложенную оптику, между соседними стойками подойдут DAC-кабели. Настройка идёт через консоль, веб-интерфейс или систему управления кампусом, конфигурацию для типового этажа удобно раскатывать шаблоном. Аплинки обычно разводят парами в два разных узла агрегации, чтобы обрыв одной линии не оставил этаж без сети.

Отдельно стоит подумать про кабельное хозяйство: 48 портов без патч-панели и маркировки превращаются в клубок за первые полгода. Органайзеры и понятная нумерация экономят часы при разборе любой неисправности.

Соседние исполнения

Если нужно питание по проводу, смотрите S5731-H24P4XC на 24 порта с PoE+. Более простая и дешёвая ветка это S5731-S24T4X на 24 порта. Вариант с оптическими портами доступа это S5731-S48S4X. Полный список на странице серии S5731. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».

Наличие и поставка

Huawei S5731-H48T4XC в наличии на складе в Китае, 14 рабочих дней до Москвы, цена 204 888 ₽ с НДС 22 %.

Вопросы и ответы

Чем ветка H отличается от S

Набором функций уровня предприятия и ресурсами платформы: у H больше таблицы маршрутов, гибче политики, шире возможности резервирования. Если коммутатор просто раздаёт порты на этаже, ветки S достаточно и она заметно дешевле. H берут, когда на нём живёт маршрутизация между сегментами сети.

Что означает индекс 007 в артикуле

Это внутренний код комплектации у производителя: у одной и той же модели бывает несколько парт-номеров с разным составом поставки или регионом. На функции коммутатора это не влияет, но при заказе артикул важен, иначе приедет другая комплектация. Счёт мы выставляем строго по указанному парт-номеру.

Нужны ли трансиверы для портов доступа

Нет, порты доступа медные и работают с обычной витой парой категории 5e и выше. Трансиверы SFP+ нужны только для четырёх аплинков, и то не всегда: между соседними стойками дешевле обходятся DAC-кабели, и точек отказа у них меньше. Оптику подбирают под дальность и тип уже проложенного волокна.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02352QPT-007. Трансиверы SFP+ и патч-корды подбираем отдельной строкой в спецификации.

Характеристики позиции 02352QPT-007
Количество портов доступа	48
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	4 × 10 Гбит/с
Стандарт PoE	нет
Всего портов, с Uplink	52
Типовая мощность, Вт	101
Вес брутто, кг	8,55
Максимальная мощность, Вт	124
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0
Серия	S5731

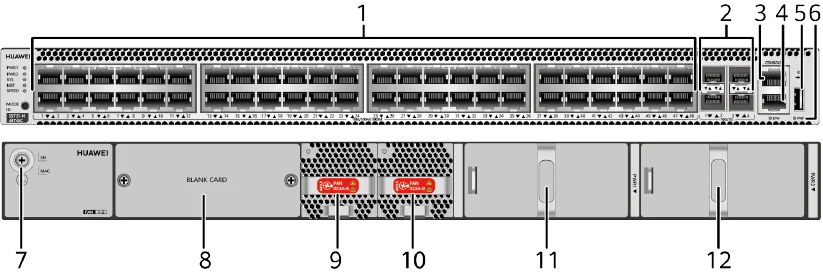

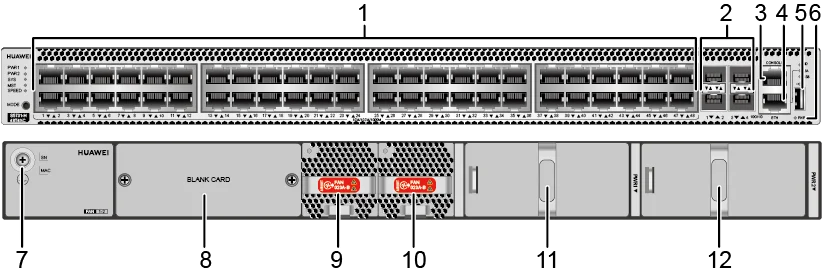

Портовая панель

1Сорок восемь портов 10/100/1000BASE-T
2Четыре порта 10GE SFP+. Подходят оптические модули GE, GE-CWDM и GE-DWDM, медный модуль GE с автовыбором 100 или 1000 Мбит/с, оптические модули 10GE SFP+ (кроме OSXD22N00), 10GE-CWDM и 10GE-DWDM. Начиная с V200R024C00 добавились удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м для стека без настройки.
3Один консольный порт
4Один порт управления ETH
5Один порт USB
6Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
7Винт заземления. Работает с кабелем заземления.
8Слот задней карты. Подходят карты ES5D21X08T00 и ES5D21Q02Q00, S7X08000 (02312URW) начиная с V200R019C10, S7X08000 (02312URW-002) начиная с V200R021C10SPC600, S7Q02001 (02313UBW) начиная с V200R021C01, S7Q02001 (02313UBW-002) начиная с V200R021C10SPC600
9Слот вентиляторного модуля 1. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
10Слот вентиляторного модуля 2. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
11Слот питания 1. Подходят блоки PAC600S12-CB, PAC600S12-EB и PAC600S12-DB на 600 Вт AC и 240 В DC, последний начиная с V200R020C10, PDC1000S12-DB на 1000 Вт DC, PAC150S12-R на 150 Вт AC и PDC180S12-CR на 180 Вт DC начиная с V200R020C00
12Слот питания 2. Подходят блоки PAC600S12-CB, PAC600S12-EB и PAC600S12-DB на 600 Вт AC и 240 В DC, последний начиная с V200R020C10, PDC1000S12-DB на 1000 Вт DC, PAC150S12-R на 150 Вт AC и PDC180S12-CR на 180 Вт DC начиная с V200R020C00

Порты и интерфейсы

Порт 10/100/1000BASE-T

Медный порт 10/100/1000BASE-T передаёт и принимает данные на скорости 10, 100 или 1000 Мбит/с, подключается кабелем Ethernet. Параметры порта в таблице ниже.

Параметры порта

Параметр	Описание
Разъём	RJ45
Соответствие стандартам	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Режим работы	Автовыбор 10, 100 или 1000 Мбит/с
Наибольшая дальность	100 м

Оптический порт 10GE SFP+

Оптический порт 10GE SFP+ умеет понижать скорость до 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. Параметры порта в таблице ниже.

Параметры порта

Параметр	Описание
Разъём	LC/PC
Параметры оптического порта	Зависит от оптического модуля
Соответствие стандартам	IEEE 802.3ae
Режим работы	Автовыбор между GE и 10GE

Консольный порт

Консольный порт подключается к терминалу для настройки на месте и требует консольного кабеля. Через него коммутатор настраивают при первом включении. Параметры порта в таблице ниже.

Параметры порта

Параметр	Описание
Разъём	RJ45
Соответствие стандартам	RS-232
Режим работы	Дуплексный UART
Скорость в бодах	9600, 19200, 38400, 57600 или 115200 бит/с. По умолчанию 9600 бит/с

Порт управления ETH

Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью, чтобы настраивать его на месте или удалённо. Порт требует кабеля Ethernet. Из меню BootLoad через этот порт можно загрузить пакет программного обеспечения, и файлы передаются быстрее, чем через консольный порт. Параметры порта в таблице ниже.

Параметры порта

Параметр	Описание
Разъём	RJ45
Соответствие стандартам	IEEE802.3
Режим работы	Автовыбор 10 или 100 Мбит/с
Наибольшая дальность	100 м

Порт USB

В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. Коммутаторы работают с накопителями объёмом до 128 ГБ.

Индикаторы и кнопки

Huawei описывает раздел «Индикаторы и кнопки» этой модели ссылкой на S5731-H48P4XC, данные ниже приведены по ней.

Режима и индикатора PoE у этой модели нет, поэтому шаг с режимом PoE в описании кнопки к ней не относится.

Набор индикаторов у S5731-H48T4XC такой же, как у S5731-H48P4XC, только без индикатора режима PoE.

Чтобы включить режим первой настройки через веб, удерживайте кнопку смены режима 6 секунд и отпустите. Дальше возможны два случая.

Если файла конфигурации на коммутаторе нет, система пытается войти в режим первой настройки. При успешном входе все индикаторы режимов горят зелёным не дольше 10 минут. Если войти не удалось, они быстро мигают 10 секунд, потом возвращаются в обычное состояние.
Если файл конфигурации на коммутаторе есть, войти в режим первой настройки нельзя: все индикаторы режимов быстро мигают 10 секунд, потом возвращаются в обычное состояние.

PWR1Индикатор блока питания

не горитВ слоте питания 1 блока нет, либо в коммутаторе один блок и он работает нештатно.
зелёный, горит ровноВ слоте питания 1 стоит блок и работает нормально.
жёлтый, горит ровноВ коммутаторе два блока питания, и со слотом 1 что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

PWR2Индикатор блока питания

не горитВ слоте питания 2 блока нет, либо в коммутаторе один блок и он работает нештатно.
зелёный, горит ровноВ слоте питания 2 стоит блок и работает нормально.
жёлтый, горит ровноВ коммутаторе два блока питания, и со слотом 2 что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.

MSTИндикатор стека

не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.

SPEEDИндикатор скорости

не горитРежим скорости не выбран.
зелёный, горит ровноВыбран режим скорости, индикаторы портов показывают скорость каждого порта.

MODEКнопка смены режима

-Первое нажатие переводит индикаторы портов в режим стека: они показывают идентификатор стека этого коммутатора. Второе нажатие переводит их в режим скорости: они показывают скорость каждого порта. Третье нажатие переводит их в режим PoE: они показывают состояние PoE на каждом порту. Четвёртое нажатие возвращает обычный режим, где индикаторы показывают наличие связи и обмен данными. Если кнопку MODE не нажимать 45 секунд, индикаторы возвращаются в обычный режим сами, а индикаторы SPEED и PoE гаснут.

IDИндикатор ID. Кнопка переключения режимов совмещена с индикатором ID.

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

Индикатор медного порта, по одному на порт

Индикатор в левом верхнем углу относится к верхнему порту, индикатор в правом верхнем углу к нижнему.

Значение индикаторов портов зависит от выбранного режима, режимы описаны ниже.

Индикатор оптического порта, по два на порт

У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

ETHИндикатор порта управления

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

Индикатор развёртывания с USB

не горитНакопитель не подключён, либо повреждён порт USB или сам индикатор, либо на накопителе нет файла конфигурации и развёртывание невозможно, либо коммутатор уже обновился с накопителя и перезапускается.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
жёлтый, горит ровноКоммутатор скопировал все нужные файлы и проверил их. Накопитель можно вынимать.
красный, мигаетОшибка при выполнении файла конфигурации или чтении данных с накопителя.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим стека MST

зелёный, не горитИндикаторы портов не показывают номер коммутатора в стеке.
зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке. Если ровно горят индикаторы портов с 1 по 9, номер коммутатора 0.
зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке. Если мигают индикаторы портов с 1 по 9, номер коммутатора 0.

Режим скорости

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 10/100/1000 Мбит/с работает на 10 или 100 Мбит/с.
зелёный, мигаетПорт 10/100/1000 Мбит/с работает на 1000 Мбит/с.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
жёлтый, мигаетПорт передаёт или принимает данные.

Режим скорости

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 1000M/10GE: порт работает на скорости 1000 Мбит/с.
зелёный, мигаетПорт 1000M/10GE: порт работает на скорости 10 Гбит/с. Порт 1000M: порт работает на скорости 1000 Мбит/с.

Питание

Коммутатор работает с одним блоком питания или с двумя по схеме 1+1. Съёмные блоки AC и DC можно ставить вместе, а блоки с пассивным охлаждением и блоки с вентиляторами вместе нельзя.

PAC150S12-R (Блок питания AC 150 Вт)

Параметр	Значение
Описание	Блок питания AC 150 Вт
Парт-номер	02312DUY
Модель	PAC150S12-R

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (пониженное напряжение или перегрев).
зелёный, горит ровноБлок питания работает нормально.
зелёный, мигаетВыходная мощность вышла за допустимые границы, например повышение напряжения, повышение тока или короткое замыкание.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,8 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц
Диапазон входного напряжения, В	от 90 до 264 В AC, от 47 до 63 Гц
Наибольший входной ток, А	3 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	12,5 А
Номинальная выходная мощность, Вт	150 Вт
Способ отвода тепла	Пассивное охлаждение без вентиляторов
Горячая замена	Поддерживается

PDC180S12-CR (Блок питания DC 180 Вт)

Параметр	Значение
Описание	Блок питания DC 180 Вт
Парт-номер	02312VRE
Модель	PDC180S12-CR

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (пониженное напряжение или перегрев).
зелёный, горит ровноБлок питания работает нормально.
зелёный, мигаетВыходная мощность вышла за допустимые границы, например повышение напряжения, повышение тока или короткое замыкание.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,62 кг
Число входов	1
Номинальное входное напряжение, В	от −48 до −60 В DC
Диапазон входного напряжения, В	от −38,4 до −72 В DC
Наибольший входной ток, А	6 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	15 А
Номинальная выходная мощность, Вт	180 Вт
Способ отвода тепла	Пассивное охлаждение без вентиляторов
Горячая замена	Поддерживается

PAC600S12-CB (Блок питания 600 Вт, AC и 240 В DC)

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02312FFU
Модель	PAC600S12-CB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,95 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC600S12-DB (Блок питания 600 Вт, AC и 240 В DC)

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02131740
Модель	PAC600S12-DB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,95 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC600S12-EB (Блок питания 600 Вт, AC и 240 В DC)

Параметр	Значение
Описание	Блок питания 600 Вт, AC и 240 В DC
Парт-номер	02312FFU-002
Модель	PAC600S12-EB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Защита от повышенного входного тока	В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток в допустимом диапазоне, подача восстанавливается автоматически.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	0,985 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	50 А
Номинальная выходная мощность, Вт	600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

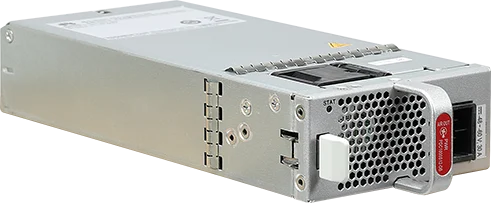

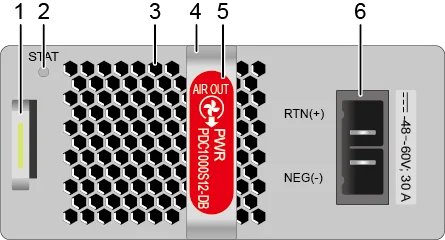

PDC1000S12-DB (Блок питания DC 1000 Вт)

Параметр	Значение
Описание	Блок питания DC 1000 Вт
Парт-номер	02312QJK
Модель	PDC1000S12-DB

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.

Функция	Описание
Защита по входу	Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу	Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	1,02 кг
Число входов	1
Номинальное входное напряжение, В	от −48 до −60 В DC
Диапазон входного напряжения, В	от −38,4 до −72 В DC
Наибольший входной ток, А	30 А
Номинальное выходное напряжение, В	12 В
Номинальный выходной ток, А	83,3 А
Номинальная выходная мощность, Вт	1000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

Охлаждение и направление обдува

Коммутатор S5731-H48T4XC охлаждают съёмные вентиляторные модули. Воздух заходит спереди и выходит через заднюю панель.

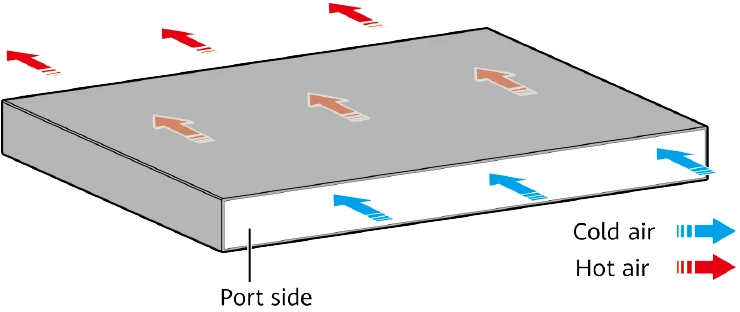

Схема показывает только направление обдува, вид устройства условный.

FAN-023A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))

Параметр	Значение
Описание	Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов)
Парт-номер	02312DKW
Модель	FAN-023A-B

Индикатор вентиляторного модуля

не горитВентиляторный модуль не работает.
зелёный, горит ровноВентиляторный модуль запускается.
зелёный, мигает медленноВентиляторный модуль работает нормально.
красный, горит ровноУ вентиляторного модуля аппаратная неисправность, его нужно заменить. Обычные причины: короткое замыкание, заклинившие лопасти, отказ самого модуля.

Функции и возможности	Описание
Основная функция	В вентиляторном модуле один вентилятор для охлаждения шасси.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 40 × 100,3 мм
Вес без упаковки, кг	0,1 кг
Число вентиляторов	1
Максимальная мощность, Вт	7,2 Вт
Максимальное тепловыделение, БТЕ/ч	24,57 БТЕ/ч
Максимальная частота вращения, об/мин	18500 ± 10 %
Максимальный расход воздуха, куб. футов в минуту	23 CFM
Направление обдува	Выброс воздуха со стороны панели вентиляторного модуля

Стекирование

Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Слот расширения

S7X08000

№	Индикатор	Цвет	Описание
1	STAT	Не горит	Системное ПО не работает.
Зелёный	Часто мигает: система запускается. Редко мигает: система работает нормально.
Красный	Есть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
2	ACT/LINK	Зелёный	Горит: на порту есть соединение. Мигает: порт передаёт или принимает данные.
Не горит	На порту нет соединения.

Оптический порт 10GE SFP+

S7X08000 даёт оптические порты 10GE SFP+ для приёма и передачи данных на 10 или 1 Гбит/с.

В коммутаторах S5731-H и S5732-H порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+, удалёнными оптическими модулями PEN (с версии V200R024C00), медными кабелями SFP+ длиной 1, 3, 5 и 10 м и кабелями AOC на 3 и 10 м.

В коммутаторе S5731S-H порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+, медными кабелями SFP+ длиной 1, 3, 5 и 10 м и кабелями AOC на 3 и 10 м.

В коммутаторе S5736-S порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ на дальность не больше 10 км, удалёнными оптическими модулями PEN (с версии V200R024C00), медными кабелями SFP+ и кабелями AOC.

В коммутаторе S5735S-H порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ на дальность не больше 10 км, медными кабелями SFP+ длиной 1, 3, 5 и 10 м и кабелями AOC на 3 и 10 м.

Параметр	Описание
Разъём	LC/PC
Параметры оптического порта	Зависят от оптического модуля. Смотрите разделы про оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, удалённые модули PEN, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+.

Оптический порт 25GE SFP28

S7X08000 даёт оптические порты 25GE SFP28 для приёма и передачи данных на 25, 10 или 1 Гбит/с.

В коммутаторах S5731-H и S5732-H порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ и удалёнными модулями PEN.
В коммутаторе S5731S-H порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ и медными кабелями SFP+.
В коммутаторе S5736-S порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE и оптическими модулями 10GE SFP+ на ограниченную дальность.
В коммутаторе S5735S-H порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE и оптическими модулями 10GE SFP+ на ограниченную дальность.
Если в порт 25GE SFP28 поставить оптический модуль или кабель 25GE, порт сам перейдёт на 25 Гбит/с.
Если в порт 25GE SFP28 поставить оптический модуль или кабель 10GE, порт сам перейдёт на 10 Гбит/с.
Перед установкой оптического или медного модуля GE в порт 25GE SFP28 переведите порт на 1 Гбит/с командой port mode ge.

Параметр	Описание
Разъём	LC/PC
Параметры оптического порта	Зависят от оптического модуля. Смотрите разделы про оптические модули 25GE SFP28, GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, удалённые модули PEN, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+.

Параметр	Описание
Физические параметры	Габариты (В × Ш × Г): 40 × 100 × 208 мм. Масса: 0,44 кг. Максимальное потребление: 33 Вт

S7Q02001

Параметр	Значение
Описание	Интерфейсная карта на два порта 40GE QSFP+
Парт-номер	02313UBW
Модель	S7Q02001
Тип карты	Гибкая карта

STATИндикатор работы

не горитСистемное ПО не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.

LINKИндикаторы LINK портов

не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.

ACTИндикаторы ACT портов

не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

Функция	Описание
Основные функции	Даёт два оптических порта 40GE QSFP+ для подключения и коммутации на скорости канала. Каждый порт 40GE делится на четыре порта 10GE.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 100 × 208 мм
Габариты с упаковкой В×Ш×Г, мм	80 × 160 × 305 мм
Вес без упаковки, кг	0,40 кг
Вес с упаковкой, кг	0,6 кг
Типовая мощность, Вт	24 Вт
Типовое тепловыделение, БТЕ/ч	81,89 БТЕ/ч
Максимальная мощность, Вт	27 Вт
Максимальное тепловыделение, БТЕ/ч	92,13 БТЕ/ч

S7Q02001

Параметр	Значение
Описание	Интерфейсная карта на два порта 40GE QSFP+
Парт-номер	02313UBW-002
Модель	S7Q02001
Тип карты	Гибкая карта

STATИндикатор работы

не горитСистемное ПО не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.

LINKИндикаторы LINK портов

не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.

ACTИндикаторы ACT портов

не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

Функция	Описание
Основные функции	Даёт два оптических порта 40GE QSFP+ для подключения и коммутации на скорости канала. Каждый порт 40GE делится на четыре порта 10GE.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 100 × 208 мм
Габариты с упаковкой В×Ш×Г, мм	80 × 160 × 305 мм
Вес без упаковки, кг	0,40 кг
Вес с упаковкой, кг	0,6 кг
Типовая мощность, Вт	24 Вт
Типовое тепловыделение, БТЕ/ч	81,89 БТЕ/ч
Максимальная мощность, Вт	27 Вт
Максимальное тепловыделение, БТЕ/ч	92,13 БТЕ/ч

Совместимые модули и кабели

Оптические модули GE eSFP

LE2MGSC40DE0
LE2MGSC40ED0
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH40-SM1550
S-SFP-GE-LH80-SM1550
SFP-GE-BXU1-SC
SFP-GE-EX-C
SFP-GE-LX-SM1310 (02315200)
SFP-GE-LX-SM1310-BIDI (02315285)
SFP-GE-LX-SM1490-BIDI (02315286)
SFP-GE-LX10-C
SFP-GE-SX-C (02312UUB)
SFP-GE-ZBXD1
SFP-GE-ZBXU1
eSFP-GE-SX-MM850 (02315204)
eSFP-GE-ZX100-SM1550
OGSC10DD0
OGSC40DD0
OGSM01880
SFP-GE-BX-D1-I
SFP-GE-BX-U1-I
SFP-GE-BX40-D-I
SFP-GE-BX40-U-I
eSFP-GE-SX-MM850 (02313URD)
SFP-GE-LX-SM1310 (02313URF)
SFP-GE-SX-C (02314KKF)
SFP-GE-LX-SM1310-BIDI (02314KKJ)
SFP-GE-LX-SM1490-BIDI (02314KKH)

Оптические модули GE CSFP

CSFP-GE-FE-BIDI2
CSFP-GE-FE-BIDI4
CSFP-GE-FE-BXD1

Оптические модули 10GE SFP+

OMXD30000 (02318169)
OSX010000 (02318170)
OSX040N01 (02310CNF)
OSXD22N00
SFP-10G-ER-1310
SFP-10G-ER-C
SFP-10G-ER-SM1270-BIDI
SFP-10G-ER-SM1330-BIDI
SFP-10G-LR-C (02312UUG)
SFP-10G-SR-C
SFP-10G-USR (02310MNW)
SFP-10G-ZR
OMXD30000 (02313URC)
OSX010000 (02313URK)
SFP-10G-USR (02313URN)
SFP+10GE-LH10-SM1310
SFP-10G-BXD1
SFP-10G-BXU1
SFP-10G-SR
SFP-10G-iLR
SFP-10G-iLR-C
SFP-10G-LR-I (02313ABG)
OSX040N01 (02314KKG)
SFP-10G-LR (02313URL)
SFP-10G-LR-C (02314KKE)
SFP-10G-LR (02310QDJ)
SFP-10G-LR-I (02314LBW)
SFP-10G-ZR-BXD1
SFP-10G-ZR-BXU1

Оптические модули 10GE-CWDM SFP+

SFP-10G-ZCW1471
SFP-10G-ZCW1491
SFP-10G-ZCW1511
SFP-10G-ZCW1531
SFP-10G-ZCW1551
SFP-10G-ZCW1571
SFP-10G-ZCW1591
SFP-10G-ZCW1611

Габариты, монтаж и условия эксплуатации

Параметр	Описание
Габариты В×Ш×Г	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 43,6 × 442,0 × 448,0 мм
Вес с упаковкой	8,55 кг
Рабочая температура	от −5 до +45 °C
Температура хранения	от −40 до +70 °C
Шум при 27 °C, звуковая мощность	менее 57,5 дБ(А)
Относительная влажность	от 5 до 95 %, без конденсата
Рабочая высота над уровнем моря	от 0 до 5000 м

Технические характеристики

Параметр	Описание
Оперативная память	4 ГБ
Флеш-память	Всего 1 ГБ. Свободный объём показывает команда display version.
Наработка на отказ	55,31
Наличие	> 0.99999
Защита от импульсов по портам	Синфазная помеха: ±6 кВ
Защита от импульсов по питанию	С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Стековые порты	Порты 10GE SFP+ на передней панели либо порты на задней карте
RTC	Поддерживается
RPS	Не поддерживается
PoE	Не поддерживается
Номинальный диапазон напряжения	Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Предельный диапазон напряжения	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Максимальная мощность при полной загрузке и вентиляторах на полных оборотах	124 Вт без карты
Типовая мощность при 30 % трафика, по методике ATIS	101 Вт без карты
Сертификация	Сертификация по ЭМС, безопасности и производству
Парт-номер	02352QPT 02352QPT-003 02352QPT-007

Назначение

Исполнение S5731-H48T4XC, парт-номер 02352QPT-007.

Подсерия S5731-H.

Huawei относит фиксированные коммутаторы Ethernet серии S к устройствам, которые совмещают доступ и передачу: они дают доступ и агрегацию, а вместе с тем несут услуги корпоративной сети. Аппаратная часть у них общая: шасси, система питания, система охлаждения и блок управления коммутацией (SCU).

Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC600 (на V200R021C10SPC500 нужен патч V200R021HP0121 или новее; на V200R021C00SPC100 нужен патч V200R021SPH013 или новее).

Версии ПО

Серия	Модель	Версия ПО
S5731-H	S5731-H48T4XC	02352QPT начиная с V200R013C02, 02352QPT-003 начиная с V200R020C10, 02352QPT-007 начиная с V200R021C10SPC600 (на V200R021C10SPC500 нужен патч V200R021HP0121 или новее; на V200R021C00SPC100 нужен патч V200R021SPH013 или новее).
