PoE-коммутатор Huawei S5731-H48HB4XZ
- 48 × 1 Гбит/с
- 4 × 10 Гбит/с
- PoE++ (802.3bt)
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

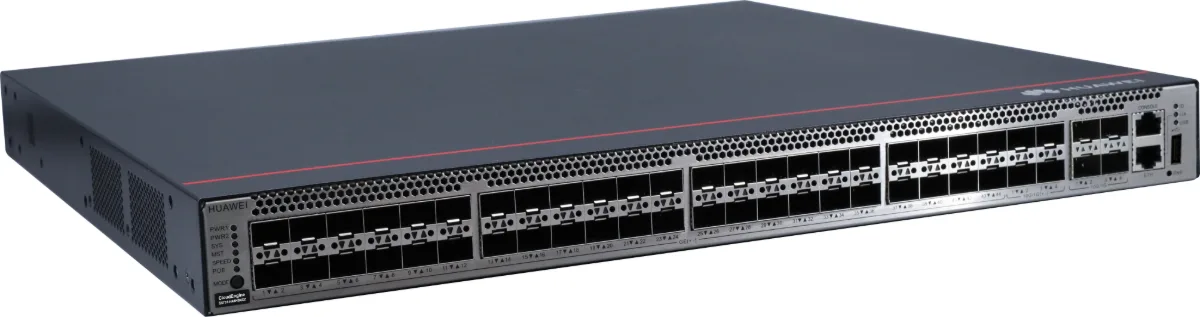

PoE-коммутатор уровня доступа Huawei CloudEngine S5731-H48HB4XZ. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Габариты 43,6 × 442 × 420 мм, высота 1U. Типовое потребление 118 Вт, без учёта нагрузки PoE до 151 Вт, с полной отдачей PoE до 1927 Вт. На питание устройств по PoE отведено 1745 Вт суммарно. Стек собирается с полосой 240 Гбит/с. Источник чисел: документация Huawei (Hardware Description и даташит серии). В серии S5731 это исполнение отличает количество портов доступа: 48; скорость портов доступа: 1 Гбит/с; порты Uplink: 4 × 10 Гбит/с; стандарт PoE: PoE++ (802.3bt); тип портов: оптические. В комплект не входит: блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 48; количество портов uplink 4; комплектность питания без блока питания; всего портов 52 с Uplink. В карточке указаны ещё сочетание скоростей портов 1 Гбит/с, 10 Гбит/с; количество слотов расширения 1; максимальная мощность при полной нагрузке poe 1 927 Вт; форм-фактор 1U. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: в стойке позиция занимает 1U; мощность 118 Вт закладывается в расчёт питания и охлаждения; вес брутто 7,96 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 02354QXB-001 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02354QXB-001 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2027. Вендорская поддержка заявлена до 30 июня 2032. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02354QXB-001 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2027. Вендорская поддержка заявлена до 30 июня 2032. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | оптические |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | PoE++ (802.3bt) |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 52 |
| Сочетание скоростей портов | 1 Гбит/с, 10 Гбит/с |
| Количество слотов расширения | 1 |
| Вес брутто, кг | 7,96 |
| Пропускная способность стека | 240 Гбит/с |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Бюджет PoE | 1745 Вт |
| Типовая мощность, Вт | 118 |
| Максимальная мощность при полной нагрузке PoE, Вт | 1 927 |
| Форм-фактор, U | 1 |
| Серия | S5731 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2027-06-30 |
| Окончание поддержки | 2032-06-30 |
Документация Huawei
Об устройстве
Исполнение S5731-H48HB4XZ, парт-номер 02354QXB-001. Состав: 44 порта Hybrid GE SFP, 4 порта Hybrid 10GE SFP+, 4 порта 10GE SFP+, 1 слот расширения, PoE++, без блока питания.
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC600.

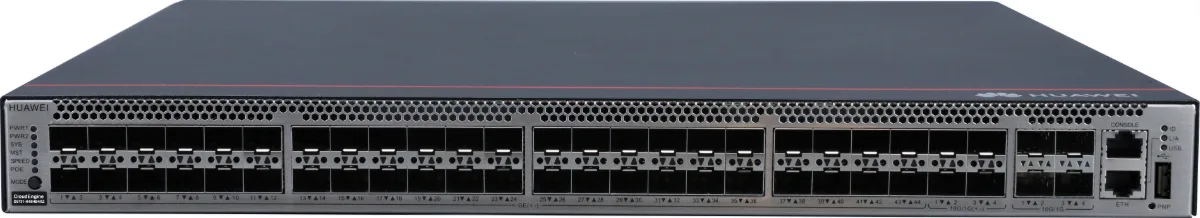

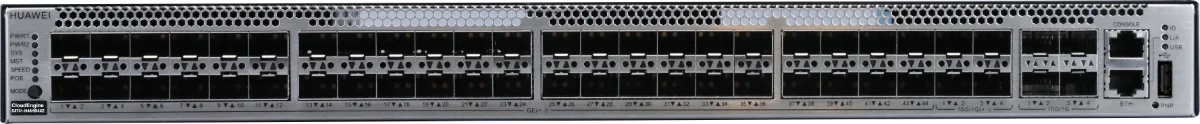

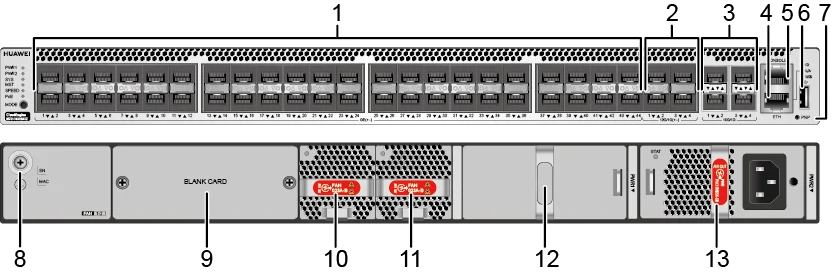

Портовая панель
- 1Сорок четыре комбинированных порта FE/GE с PoE++. Начиная с V200R023C00 командой port mode 2.5ge порты с GE1 по GE8 и с GE25 по GE44 переводят на 2,5 Гбит/с.
- 2Четыре комбинированных порта 10GE SFP+ с PoE++. Начиная с V200R023C00 командой port mode 2.5ge такие порты переводят на 2,5 Гбит/с.
- 3Четыре оптических порта 10GE SFP+
- 4Один порт управления ETH
- 5Один консольный порт
- 6Один порт USB
- 7Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 8Винт заземления. Работает с кабелем заземления. На боковой стороне коммутатора два отверстия под наконечники OT. Если для заземления нужны два наконечника OT, их покупают отдельно.

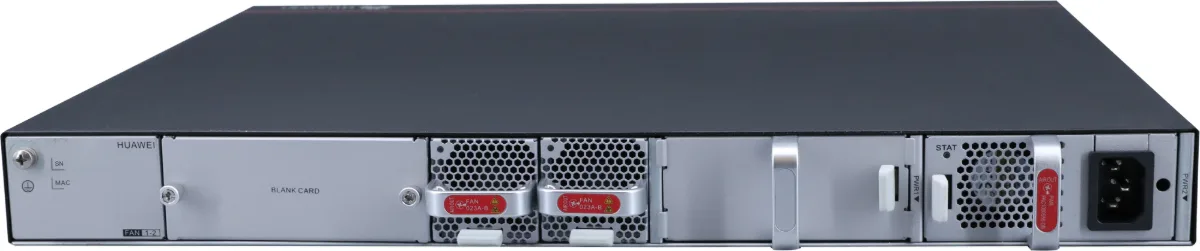

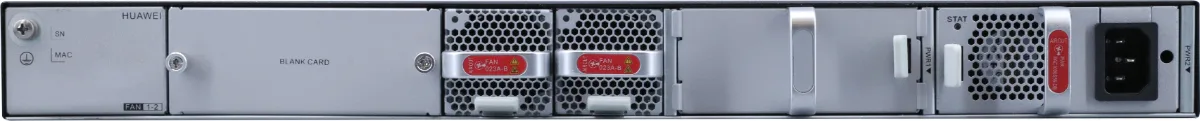

- 9Слот задней карты. Подходят карты ES5D21X08T00, ES5D21Q02Q00, S7X08000 (02312URW), S7X08000 (02312URW-002) начиная с V200R021C10SPC600, S7Q02001 (02313UBW), S7Q02001 (02313UBW-002) начиная с V200R021C10SPC600. Если порт переведён на 2,5 Гбит/с, задняя карта не работает.
- 10Слот вентиляторного модуля 1. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
- 11Слот вентиляторного модуля 2. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
- 12Слот блока питания 1. Подходящие блоки: PAC1000S56-CB (02312KND: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-CB (02312KND-001: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-DB (1 000 Вт PoE AC и 240 В DC), PDC1000S56-CB (1 000 Вт PoE DC), PAC600S56-CB (600 Вт PoE AC и 240 В DC, поток сзади вперёд, выброс воздуха со стороны панели питания)
- 13Слот блока питания 2. Подходящие блоки: PAC1000S56-CB (02312KND: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-CB (02312KND-001: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-DB (1 000 Вт PoE AC и 240 В DC), PDC1000S56-CB (1 000 Вт PoE DC), PAC600S56-CB (600 Вт PoE AC и 240 В DC, поток сзади вперёд, выброс воздуха со стороны панели питания)
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Комбинированный порт 100/1000BASE-X | SFP | Комбинированный порт 100/1000BASE-X передаёт и принимает данные на 100 Мбит/с, 1 000 Мбит/с или 2,5 Гбит/с и отдаёт питание PoE по комбинированному кабелю. Начиная с V200R023C00 командой port mode 2.5ge порты с GE1 по GE8 и с GE25 по GE44 переводят на 2,5 Гбит/с. | Оптические модули FE SFP и eSFP, оптические модули GE eSFP, оптические модули GE-CWDM eSFP, оптические модули GE-DWDM eSFP, медный модуль GE SFP, комбинированные модули GE SFP, оптические модули 2.5GE eSFP начиная с V200R023C00, комбинированные модули 2.5GE eSFP начиная с V200R023C00, комбинированный кабель 2.0 |
| Комбинированный порт 10GE SFP+ | SFP+ | Комбинированный порт 10GE SFP+ умеет автоматически переходить на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с, 2,5 Гбит/с или 10 Гбит/с. Он отдаёт питание PoE по комбинированному кабелю. Начиная с V200R023C00 командой port mode 2.5ge такой порт переводят на 2,5 Гбит/с. | Оптические модули GE eSFP, оптические модули GE-CWDM eSFP, оптические модули GE-DWDM eSFP, медный модуль GE SFP, оптические модули 10GE SFP+ кроме OSXD22N00, оптические модули 10GE-CWDM SFP+, оптические модули 10GE-DWDM SFP+, медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, комбинированные модули GE SFP, комбинированные модули 10GE SFP+, оптические модули 2.5GE eSFP начиная с V200R023C00, комбинированные модули 2.5GE eSFP начиная с V200R023C00, комбинированный кабель 2.0 |
| Оптический порт 10GE SFP+ | SFP+ | Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+ (кроме OSXD22N00), 10GE-CWDM SFP+ и 10GE-DWDM SFP+. Начиная с V200R024C00 добавились удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. В меню загрузчика через этот порт скачивают пакет ПО: так быстрее, чем через консольный порт. | Кабель Ethernet |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. Коммутаторы работают с накопителями объёмом до 128 ГБ. | USB-накопитель |
Индикаторы и кнопки
Набор индикаторов у S5731-H48HB4XZ такой же, как у S5731-H24HB4XZ.
Питание и бюджет PoE
Коммутатор с PoE и двумя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.
| Блок питания 1 | Блок питания 2 | Доступная мощность PoE | Портов под нагрузкой: af / at / bt 60 Вт / bt 90 Вт |
|---|---|---|---|
| 1 000 Вт AC (220 В) 1 000 Вт DC | – | 795 Вт | 8 / 24 / 24 / 24 |
| 1 000 Вт AC (110 В) | – | 700 Вт | 7 / 24 / 24 / 24 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 1 745 Вт | 19 / 24 / 24 / 24 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В) | 1 555 Вт | 17 / 24 / 24 / 24 |
| 600 Вт AC (220 В) | – | 415 Вт | 26 / 13 / 6 / 4 |
| 600 Вт AC (110 В) | – | 130 Вт | 1 / 24 / 24 / 24 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | 985 Вт | 10 / 24 / 24 / 24 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | 415 Вт | 26 / 13 / 6 / 4 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | 1 365 Вт | 15 / 24 / 24 / 24 |
Классы в последней колонке это 802.3af по 15,4 Вт на порт, 802.3at по 30 Вт, 802.3bt по 60 Вт и 802.3bt по 90 Вт.
Если в коммутаторе стоят два блока питания, они питают подключённые устройства с распределением нагрузки.
Когда питание PoE идёт через комбинированный порт, отдаваемая мощность и дальность зависят от сечения жил кабеля. Дальность для конкретной схемы считают калькулятором длины кабеля от центрального коммутатора до удалённого модуля.
- По комбинированному кабелю коммутатор подключает и питает точки доступа и удалённые модули, которые умеют принимать питание. Какие модели точек доступа так питаются, смотрите в документации Huawei по точкам WLAN.
- По комбинированному кабелю коммутатор подключают только к удалённым модулям и точкам доступа, другие устройства так подключать нельзя.
Охлаждение и направление обдува
Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит слева, справа и спереди, выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенный стековый кабель тоже медный, им объединяют устройства в стек. Настройка при этом не нужна.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Оптические модули FE SFP/eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| S-SFP-FE-LH40-SM1310 | 02317344 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 40 км |
| S-SFP-FE-LH80-SM1550 | 02317345 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 80 км |
| SFP-FE-LX-SM1310-BIDI | 02315203 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-LX-SM1550-BIDI | 02315202 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-SX-MM1310 | 02315233 | 100BASE-FX | LC | многомодовое | 100 Мбит/с | многомодовое (диаметр 50 мкм или 62,5 мкм): 2 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.
Оптические модули GE eSFP
Для этой модели: начиная с версии V200R023C00.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Оптические модули 10GE SFP+
Для этой модели: модуль OSXD22N00 не поддерживается.
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| OSXD22N00 | 02310CRM | 10GBASE-LRM | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,1 км; многомодовое (полоса 500 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1, OM2, OM3): 0,22 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Оптические модули 10GE-CWDM SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-ZCW1471 | 02310SSG | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1491 | 02310SSF | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1511 | 02310SSE | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1531 | 02310SSD | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1551 | 02310SSC | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1571 | 02310SSB | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1591 | 02310SSA | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1611 | 02310SRY | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
Оптические модули 10GE-DWDM SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-ZDWT | 02310YUT | 10GBASE-DWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 60 км |
| SFP-10G-ER-DWDM | 02315GJA | 10GBASE-DWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 448,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 6,16 кг |
| Вес с упаковкой, кг | 7,96 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Два блока AC 600 Вт при нагрузке 70 %: 57,77 дБ(А). Два блока AC 1 000 Вт при 70 %: 63,78 дБ(А). Два блока DC 1 000 Вт при 70 %: 62,38 дБ(А). Два блока AC 600 Вт при 100 %: 63,78 дБ(А). Два блока AC 1 000 Вт при 100 %: 68,07 дБ(А). Два блока DC 1 000 Вт при 100 %: 66,26 дБ(А) |
| Рабочая температура, °C | от −5 до +45 °C |
| Температура при кратковременной работе, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 45 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз. Если условия нарушены, устройство может выйти из строя. Дальность оптического модуля при такой работе не больше 10 км. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 118 Вт |
| Типовое тепловыделение, БТЕ/ч | 402,63 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 151 Вт без карт. С полной нагрузкой PoE: 1 927 Вт, из них 1 745 Вт на PoE, без карт |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 515,23 без карт. С полной нагрузкой PoE: 6575,12 без карт |
| Мощность без нагрузки, Вт | 66 Вт |
| Наработка на отказ, лет | 53,82 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 1 |
| Число слотов питания | 2 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе, а блоки с пассивным охлаждением и блоки с вентиляторами вместе нельзя. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 2 ГБ |
| Флеш-память | Всего 1 ГБ. Свободный объём показывает команда display version. |
| Консольный порт | RJ45 |
| Порт управления ETH | RJ45 |
| USB | Поддерживается |
| RTC | Поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | - |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты от пыли и воды | IP20 |
| Тип вентиляторов | Съёмный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева, спереди и справа, выброс назад |
| PoE | Поддерживается |
| Сертификация | Сертификация по электромагнитной совместимости: излучение отвечает требованиям стандартов, хотя и меняется в зависимости от того, какие стоят оптические или медные модули. Сертификация по безопасности. Сертификация производства |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции
- Парт-номер 98011805-001Коммутатор Huawei CloudEngine S5731-S48S4X48 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·без блока питанияот 216 940 ₽В наличии: 3 шт.
- Парт-номер 98011801-001Коммутатор Huawei CloudEngine S5731-S48S4X-A48 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·блок в комплектеПо запросу
- Парт-номер 98011854-001Коммутатор Huawei CloudEngine S5731-S48T4X-A48 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·блок в комплектеПо запросу
- Парт-номер 02354VCTКоммутатор Huawei CloudEngine S5732-H44S4X6QZ-V244 × 1 Гбит/с·6 × 40 Гбит/с + 4 × 10 Гбит/с·без PoE·без блока питанияот 313 358 ₽В наличии: 6 шт.
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
