Парт-номер 02355KTK

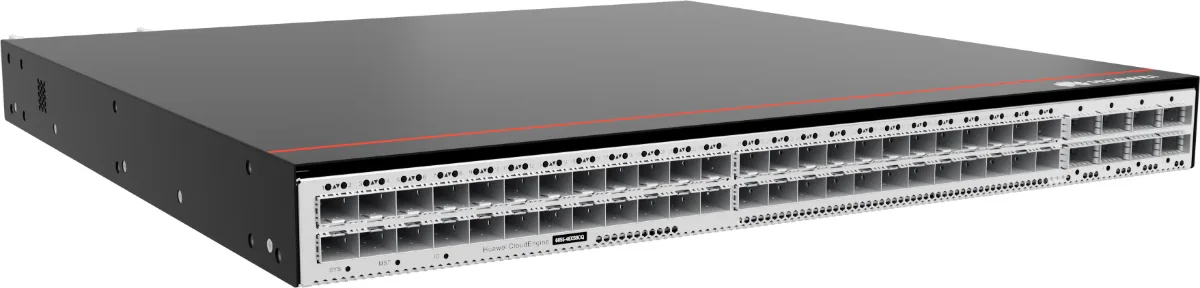

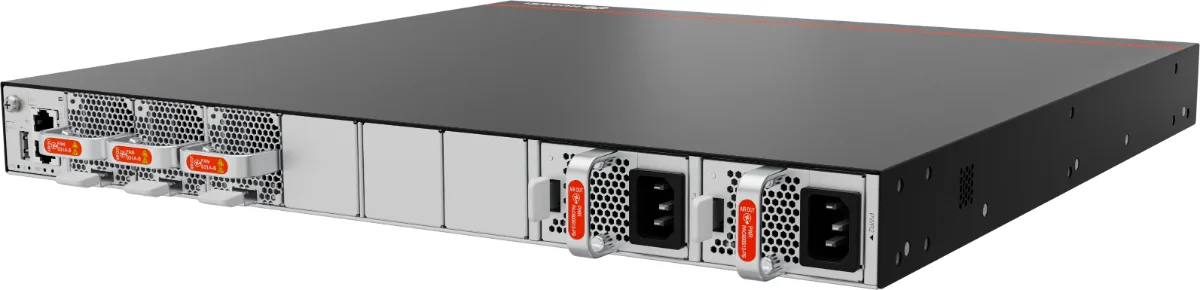

Коммутатор Huawei CE6855-48XS8CQ-B

48 × 10 Гбит/с
8 × 100 Гбит/с
блок в комплекте

от 602 612 ₽

Цена за штуку со склада в Китае

В наличии 44 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2028EOS - поддержка вендора до 31 декабря 2038

Для какой задачи это исполнение

Узел доступа для стойки, где серверы подключаются на 10 Гбит/с, а не на 25. Такая скорость до сих пор массовая: большинство серверных карт прошлых поколений именно на неё и рассчитаны. Восемь аплинков по 100 Гбит/с дают в фабрику большой запас. Полное название исполнения Huawei CE6855-48XS8CQ-B, артикул 02355KTK.

Характеристики словами

Сорок восемь оптических портов доступа 10 Гбит/с, восемь аплинков по 100 Гбит/с, всего 56 портов. Блок питания в комплекте, тип питания AC. Направление охлаждения Port-side Intake: воздух заходит со стороны портов.

Буква B в конце это забор воздуха со стороны портов. Исполнение ставят в стойку, где порты обращены к холодному коридору, а тыл к горячему. Обратный вариант обозначается F. Перед заказом смотрят на реальную раскладку зала, а не на привычку: перепутанный обдув греет соседей по стойке и сокращает срок службы вентиляторов.

Настройка идёт через консоль, веб-интерфейс или систему управления дата-центром. Если часть серверов подключается на гигабите, для них ставят отдельный коммутатор доступа: занимать порт 10 Гбит/с под медленное устройство дорого по цене порта.

Что докупить

Трансиверы SFP+ на 10 Гбит/с к серверам и QSFP28 на 100 Гбит/с к фабрике, между соседними стойками подойдут DAC-кабели. Второй блок питания для резерва.

Соседние исполнения

В серии есть исполнение с медными портами доступа CE6855-48T8CQ и варианты без блоков питания. Из соседних серий на тот же уровень листа ставят CE6881-48S6CQ-B с портами 10 Гбит/с, а если серверы уже на 25 Гбит/с, то CE6863E-48S6CQ-B со склада или CE6865E-48S8CQ-B с восемью аплинками. Полный список на странице серии CE6855. Соседние серии собраны в категории «Стоечные коммутаторы ЦОД».

Наличие и поставка

На складе в Китае 44 шт, CE6855-48XS8CQ-B уходит в отгрузку сразу. До Москвы 14 рабочих дней от оплаты, таможня входит в срок. Цена 602 612 ₽ с НДС 22 %, договор с российским ООО, расчёты в рублях. В отгрузку входит блок питания. Позиции из блока о докупаемом добавляем в тот же счёт и везём одной партией. Счёт по запросу с этой страницы, ответ в тот же рабочий день.

Вопросы и ответы

Брать 10 Гбит/с или сразу 25

Смотрите на сетевые карты серверов, которые будут стоять в стойке ближайшие годы. Если парк на 10 Гбит/с и менять его не планируется, переплата за 25 бессмысленна. Если серверы обновляются, разумнее взять исполнение на 25 Гбит/с: порты обратно совместимы и примут карты прошлого поколения.

Чем отличается от медного исполнения

У CE6855-48T8CQ порты доступа медные, под витую пару, и трансиверы к ним не нужны. Это дешевле в подключении, но дистанция ограничена и энергопотребление выше. Оптическое исполнение тянется дальше и легче по кабельной трассе, зато требует модуля на каждый порт.

Почему коммутатор на 10 Гбит/с дороже, чем на 25

Цена определяется не только скоростью порта, а платформой, объёмом буферов, набором функций фабрики и партией поставки. У этой позиции восемь аплинков по 100 Гбит/с и блок питания в комплекте, что тоже влияет. Сравнивать модели стоит по полной спецификации, а не по одной цифре в названии.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02355KTK. Трансиверы и второй блок питания подбираем отдельными строками спецификации.

Что с гарантией

На оборудование действует заводская гарантия вендора. Стандартный срок от 12 до 36 месяцев, он зависит от производителя и модели и указан в спецификации и счёте. По запросу подключаем расширенную гарантию до 60 месяцев за отдельную плату. Замену организуем через тот же склад в Китае, откуда идёт поставка. Условия целиком на странице Гарантийное обслуживание.

Характеристики позиции 02355KTK
Количество портов доступа	48
Скорость портов доступа	10 Гбит/с
Тип портов	оптические
Порты Uplink	8 × 100 Гбит/с
Скорость Uplink	100 Гбит/с
Количество портов Uplink	8
Комплектность питания	блок в комплекте
Тип питания	AC
Всего портов, с Uplink	56
Направление охлаждения	Port-side Intake
Габариты В×Ш×Г, мм	43,6 × 442 × 420
Вес брутто, кг	12,089
Типовая мощность, Вт	138
Вес нетто, кг	6,36
Максимальная мощность, Вт	187
Максимальное тепловыделение, БТЕ/ч	638
Серия	CE6855
Единица поставки	штука
Снятие с продажи	2028-12-31
Окончание поддержки	2038-12-31

Документация Huawei

Об устройстве

Исполнение CE6855-48XS8CQ, парт-номер 02355KTK. Состав: 48 портов 10GE SFP+, 8 портов 100GE QSFP28, два блока питания AC, три вентилятора, забор воздуха со стороны портов.

Первая версия ПО, в которой поддержан этот парт-номер, это V300R023C00.

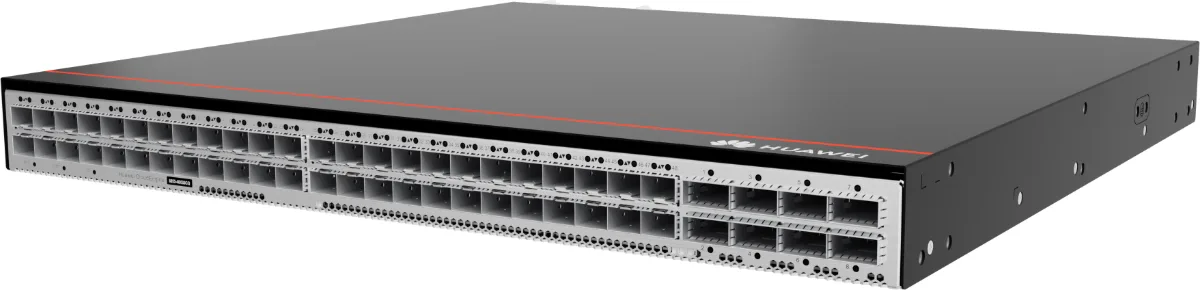

Другие исполнения того же изделия: 02355KTL, та же комплектация с выбросом воздуха со стороны портов; 02355KTJ, 48 портов 10GE SFP+, 8 портов 100GE QSFP28, без вентиляторов и блоков питания.

Коммутатор не поддерживает стекирование.
Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.

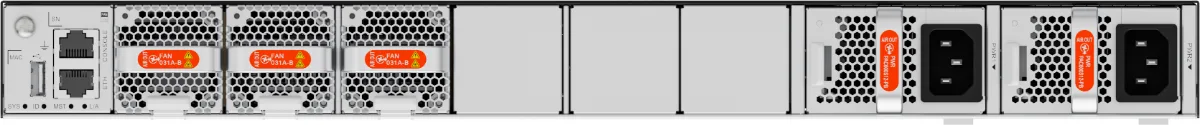

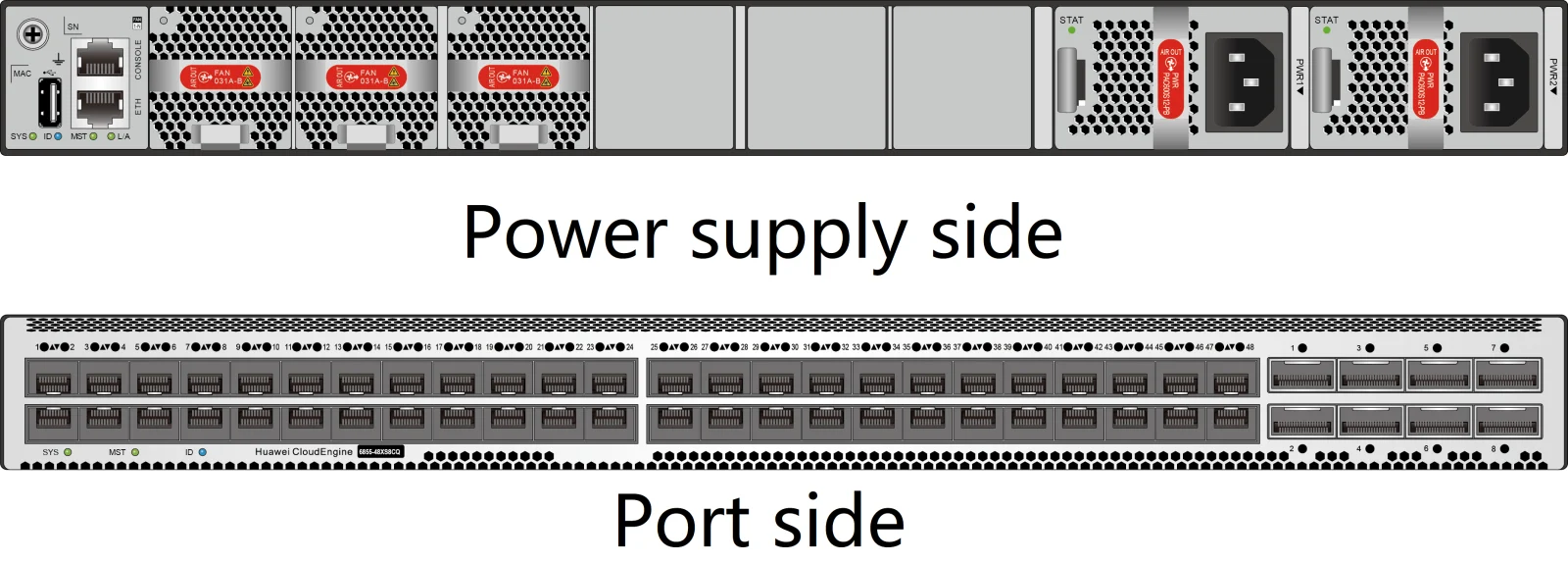

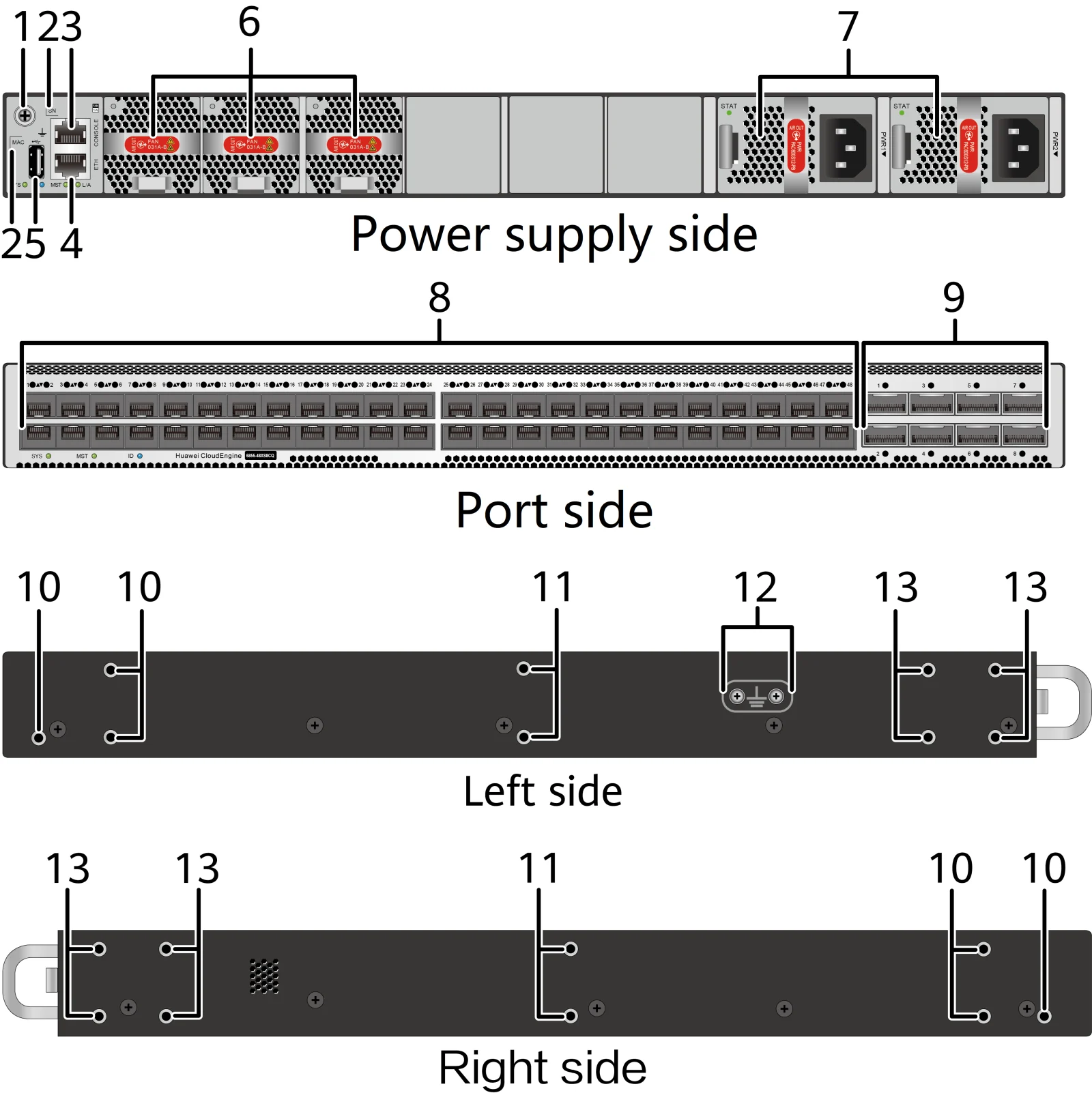

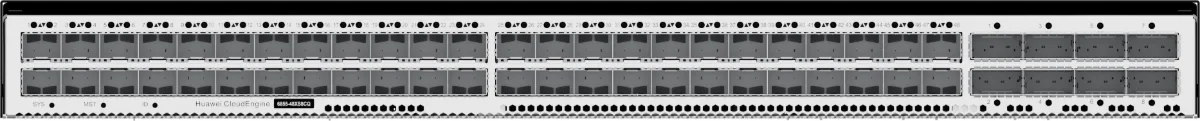

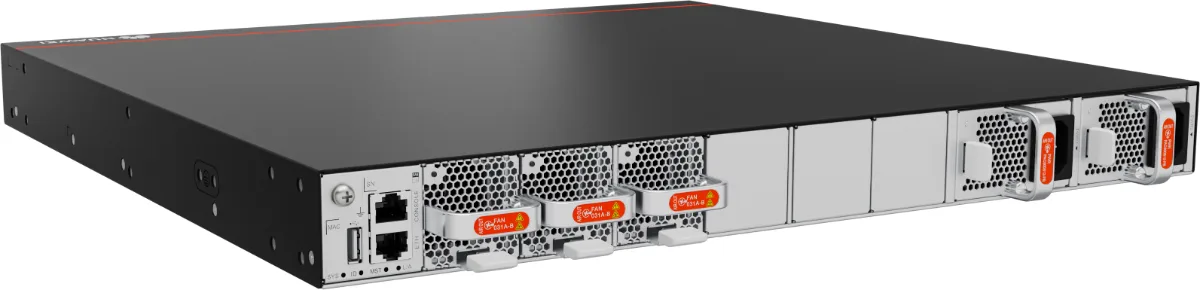

Портовая панель

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

1Винт заземления
2Серийный номер ESN и MAC-адрес. Код можно считать сканером.
3Консольный порт
4Порт управления ETH, RJ45
5Порт USB
6Три слота вентиляторов. Подходят модули FAN-031A-B, FAN-031A-F, FAN-031B-B, FAN-031B-F
7Два слота питания. Подходят блоки PAC600S12-PB, PAC600S12-PF, PDC1K2S12-CE, PDC1K2S12-PB, PDC400S12-CB, PDC400S12-CF, PHD2KS12-PB
8Сорок восемь оптических портов 10GE SFP+
9Восемь оптических портов 40GE/100GE QSFP28
10Три отверстия под кронштейн со стороны портов
11Два отверстия под кронштейн посередине
12Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
13Четыре отверстия под кронштейн со стороны питания

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Оптический порт 10GE SFP+	SFP+	Порт приёма и передачи оптического сигнала 10GE или 1GE.	Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, медные модули 10GE SFP+, кабели AOC 10GE SFP+ и высокоскоростные кабели 10GE SFP+. Оговорки вендора: при заборе воздуха со стороны портов нисходящие порты 10GE принимают 1000Base-SX/LX/EX/ZX и 10G-AOC/SR/LR/ER/ZR/BIDI, при выбросе со стороны портов только модули с дальностью до 10 км. Медные кабели: пассивные 10GE длиной 1, 3 и 5 м и активные на 10 м. Медные модули GE работают на 100 и 1 000 Мбит/с, начиная с V300R024C10 доступны медные модули 10GE на 100, 1000 и 10 000 Мбит/с, только полный дуплекс. Ограничения по медным модулям GE: они не отвечают стандарту EN 50121-4 для железной дороги и не работают, если устройство или подключённый терминал стоит ближе трёх метров к пути, либо кабель длиннее 30 м проходит ближе десяти метров к пути. Кабель Ethernet нельзя выводить на улицу. Два медных модуля нельзя ставить в порты прямо друг над другом.
Оптический порт 100GE QSFP28	QSFP28	Порт приёма и передачи оптического сигнала 100GE или 40GE. Порт 100GE умеет работать на 40 Гбит/с и разбивается на 4 × 10GE или 4 × 25GE.	Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC 40GE QSFP+, 40GE QSFP+ на 4 × 10GE SFP+, 100GE QSFP28, а также высокоскоростные кабели 40GE QSFP+, 40GE QSFP+ на 4 × 10GE SFP+, 100GE QSFP28 и 100GE QSFP28 на 4 × 25GE SFP28. Оговорки вендора: восходящие порты 100GE принимают 40GE-AOC/SR4/eSR4/LR4/ER4/BIDI/eSDLC/SDLC/LX4 и 100G-AOC/SR4/CWDM4/CWDM4-lite/SWDM4/LX4/DR1/FR1/LR1/BIDI/4WDM-40/ER4. Модуль 100G-ZR4 работает при температуре от 0 до 35 °C, но шум устройства выходит за норму. При выбросе воздуха со стороны портов список короче: 40GE-AOC/SR4/eSR4/LR4/ER4/BIDI/eSDLC/SDLC/LX4 и 100G-AOC/SR4/CWDM4/CWDM4-lite/SWDM4/LX4. Медные кабели: 40GE, 40GE с разбивкой на 4 × 10GE, 100GE и 100GE с разбивкой на 4 × 25GE.
Консольный порт	RJ45	Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бод, по умолчанию 9600.	Консольный кабель
Порт управления ETH	RJ45	Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1 000 Мбит/с, полный дуплекс, дальность до 100 м.	Кабель Ethernet категории 5 и выше
Порт USB	USB 2.0 Type A	Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	Работает с накопителями USB 2.0.

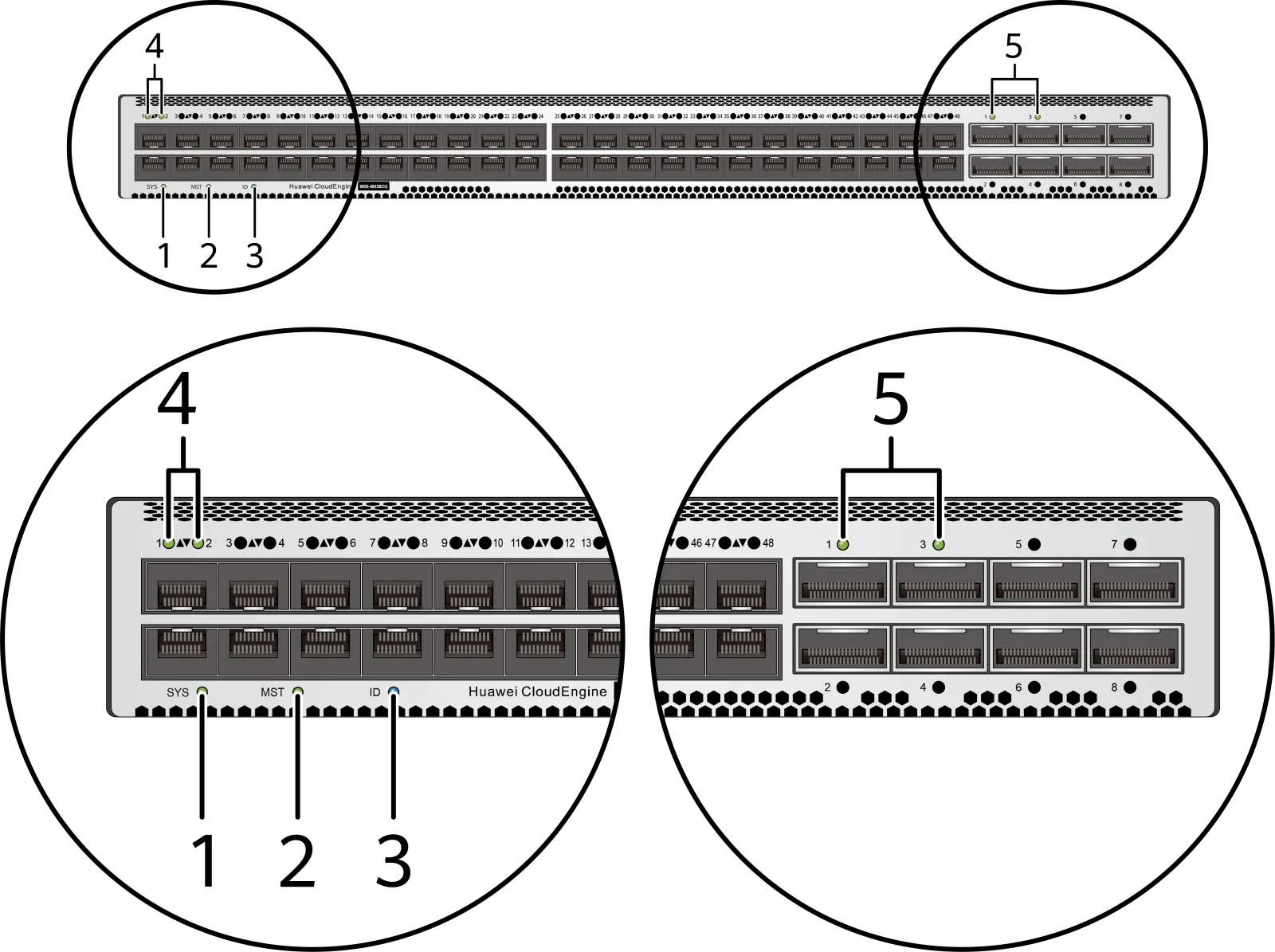

Индикаторы и кнопки

1Индикатор состояния системы
2Индикатор роли в стеке
3Индикатор ID
4Индикатор порта 10GE
5Индикатор порта 100GE
6Индикатор порта управления

SYSИндикатор состояния системы

зелёный, не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноСбой при запуске устройства.

MSTИндикатор роли в стеке

не горитФункция зарезервирована и не включена.

IDИндикатор ID

синий, не горитИндикатор ID выключен, состояние по умолчанию.
синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

Индикатор порта 10GE

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Индикатор порта 100GE

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

зелёный, не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

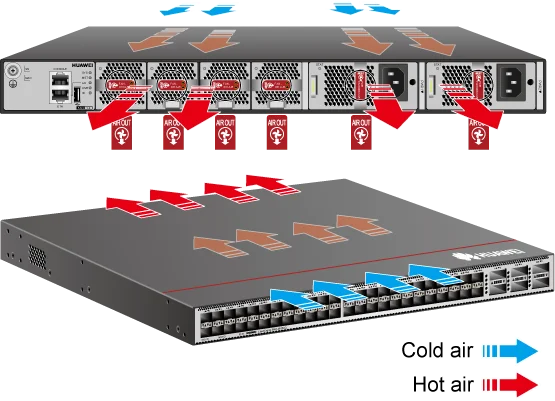

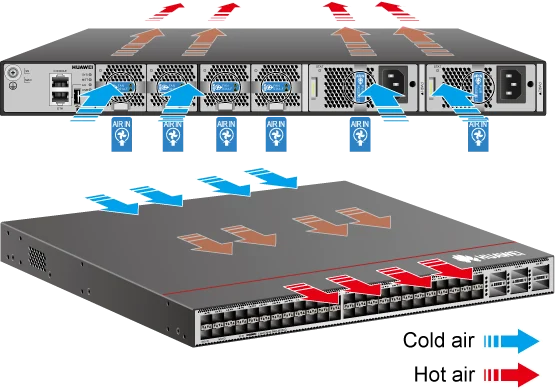

Охлаждение и направление обдува

Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.

Выброс со стороны портов: у таких блоков питания и вентиляторных модулей есть своя маркировка. Воздух заходит со стороны блоков питания и выходит со стороны портов, как на схеме ниже (показан корпус CE6866-48S8CQ-P).
Забор со стороны портов: у таких блоков питания и вентиляторных модулей есть своя маркировка. Воздух заходит со стороны портов и выходит со стороны блоков питания, как на схеме ниже (показан корпус CE6866-48S8CQ-P).

Охлаждение и направление обдува, CE6855-48XS8CQ, схема 1

Направление обдува выбирают по тому, как устройство стоит в стойке. В машинном зале холодный воздух обычно идёт спереди, горячий уходит назад. Если коммутатор поставлен блоками питания вперёд, а портами назад, нужны модули с выбросом со стороны портов.

Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Термины «выброс со стороны портов» и «забор со стороны портов» понимают одинаково все производители, а вот «спереди назад» каждый считает по-своему, в зависимости от установки. Поэтому выбирать надо по стороне портов.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слоты блоков питания	-	Горизонтальная установка	В коммутаторе два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения.
Слоты вентиляторов	-	Горизонтальная установка	Корпус охлаждают съёмные вентиляторные модули, они работают с горячим резервированием. При отказе одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения.

Совместимые модули и кабели

Кабель Ethernet

Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

Сетевые кабели бывают с экраном и без него: экранированная витая пара (STP) и неэкранированная (UTP). Экран уменьшает излучение, мешает перехватить данные и гасит внешние электромагнитные помехи. В одной категории экранированный кабель даёт более высокую скорость, но обходится дороже и монтируется труднее. Кабель без экрана дешевле, легче и гибче, а на обычных сетях разницы почти нет, поэтому берут чаще именно его. Полный дуплекс на 10 Гбит/с вытягивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1 000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1 000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.

Кабель AOC

Кабель AOC SFP+ на SFP+
Кабель AOC SFP28 на SFP28
Кабель AOC QSFP+ на QSFP+
Кабель AOC QSFP+ на 4×SFP+
Кабель AOC QSFP28 на QSFP28

Активный оптический кабель (AOC) это оптическое волокно с оптическими модулями на обоих концах, поэтому он прост в применении.

Высокоскоростной кабель

Высокоскоростной кабель SFP+ на SFP+
Высокоскоростной кабель SFP28 на SFP28
Высокоскоростной кабель QSFP+ на QSFP+
Высокоскоростной кабель QSFP+ на 4×SFP+
Высокоскоростной кабель QSFP28 на QSFP28
Высокоскоростной кабель QSFP28 на 2×QSFP28
Высокоскоростной кабель QSFP28 на 4×SFP28

Для коммутаторов ЦОД подходят только высокоскоростные кабели, сертифицированные Huawei. Несертифицированный кабель ставит под вопрос надёжность передачи и может нарушить работу сервисов, а Huawei такие случаи не устраняет и ответственности за них не несёт.

Медные модули GE SFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-1000BaseT	02314171	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT	02313URG	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT-MP	02313GCE	-	RJ45	-	-	0,1 км
SFP-1000BaseT-G2	02314BDD	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT-G2	02315MLH	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км

Оптические модули GE eSFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
eSFP-GE-SX-MM850	02315204	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
eSFP-GE-SX-MM850	02313URD	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
LE2MGSC40DE0	02310KVV	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
LE2MGSC40ED0	02310KVU	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-LX-SM1310	02315200	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310	02313URF	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310-BIDI	02315285	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02315286	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
S-SFP-GE-LH40-SM1310	02317346	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH80-SM1550	02317348	1000BASE-ZX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
CWDM-SFPGE-LH40-1471	02312FWB	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1491	02312FVX	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1511	02312FWC	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1531	02312FWQ	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1551	02312FWR	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1571	02312FWS	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1591	02312FWT	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1611	02312FWU	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км

Оптические модули 10GE SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-10G-SR-MP	02313AMY	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SRV	02310STB	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SRV-MP	02313BJJ	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
OSX010000	02318170	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX010000	02313URK	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02310CNF	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-BXD1	02310QDT	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXU1	02310QBJ	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-ER-1310	02311RLX	нестандартный, совместим с 10Gbase-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-iLR	02311BJJ	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-LR	02310QDJ	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR	02313URL	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-MP	02313BJH	-	LC/DLC	одномодовое	10 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км
SFP-10G-USR	02310MNW	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-USR	02313URN	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-USR-MP	02313BJE	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
SFP-10G-ZR	02310SNN	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-SR1	02314GDS	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-ER	02314GFL	-	LC/DLC	одномодовое	10 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км
SFP-10G-SR-E	02314JUU	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SR-P	02315KDL	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).

Медные модули 10GE SFP+

SFP-10GBaseT-SR

Оптические модули 40GE QSFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP-40G-ER4	02311BKT	40GBASE-ER4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 40 км
QSFP-40G-eSR4	02310RMB	40GBASE-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
QSFP-40G-eSR4	02313URU	40GBASE-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
QSFP-40G-eSR4-P	02315KDD	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
QSFP-40G-eSR4-MP	02313GAA	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
QSFP-40G-iSR4	02310MHR	40GBASE-SR4 40GBASE-iSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-iSR4	02313URW	40GBASE-SR4 40GBASE-iSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-iSR4-MP	02313FYY	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LR4	02310MHS	40GBASE-LR4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-LR4	02313URY	40GBASE-LR4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-LR4-Lite	02311YVB	40GBASE-LR4 Lite	LC	одномодовое	40 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-40G-LR4-Lite	02313URS	40GBASE-LR4 Lite	LC	одномодовое	40 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-40G-SR-BD	02311FPA	40GBASE-BIDI (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-eSDLC-PAM	02311QTR	40GBASE-ePAM4 (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 100 м; многомодовое (OM4): 300 м
QSFP-40G-SDLC-PAM	02311PUU	40GBASE-PAM4 (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 100 м; многомодовое (OM4): 150 м
QSFP-40G-LX4	02311HNP	40GBASE-LX4	LC	одномодовое и многомодовое	40 Гбит/с	одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км
QSFP-40G-LX4-MM	02313NUG	40GBASE-LX4	LC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LX4-MM-E	02314GDU	-	LC/DLC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LX4-MM-P	02315KDE	-	LC/DLC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м

Оптические модули 100GE QSFP28

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP28-100G-LR4	02311KNU	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-LR4	02313URT	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-PSM4	02311MNM	100GBASE-PSM4 (нестандартный)	MPO/APC (8 или 12 волокон, тип B, розетка)	одномодовое	100 Гбит/с	одномодовое (G.652): 500 м
QSFP28-100G-SR4	02311GBW	100GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 70 м; многомодовое (OM4): 100 м
QSFP28-100G-SR4	02313URQ	100GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 70 м; многомодовое (OM4): 100 м
QSFP28-100G-SR4-P	02315KCW	-	MPO-12	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-SR4-S	02315KCX	-	MPO-12	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-SR4-MP	02313FYX	-	MPO-12	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-BIDI	02313EEK	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-DR	02312VSP	100GBase-DR	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 500 м
QSFP-100G-4WDM-40	02312QTL	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км
QSFP-100G-CWDM4	02311MNN	100GBASE-CWDM4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-CWDM4-Lite	02312UJN	100GBASE-CWDM4	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-100G-SWDM4	02311QUK	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-ER4	02313HLU	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 40 км
QSFP-100G-FR1	02314BDE	100GBASE-FR1	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-ZR4	02314DBR	100GBASE-ZR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 80 км
QSFP-100G-LX4-MM	02314DBX	100G-LX4	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-LX4-MM	02314NED	100G-LX4	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-C4-Lite-E	02314GDV	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-100G-LR1	02314LBY	100GBASE-LR1	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км
QSFP-100G-BIDI-G2	02314DBW	100G-BIDI	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-CWDM4	02314LWE	100GBASE-CWDM4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-CWDM4-P	02315KDB	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-CWDM4-S	02315KDC	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-SWDM4	02314LWF	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-eBIDI-G2	02314LWG	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-100G-eBIDI-G2-P	02315KCY	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-100G-eBIDI-G2-S	02315KDA	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP28-100G-LR-BXU1	02315GHX	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 10 км
QSFP28-100G-LR-BXD1	02315GHY	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 10 км
QSFP28-100G-ER-BXD1	02315GHV	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 30 км
QSFP28-100G-ER-BXU1	02315GHW	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 30 км

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	185 × 650 × 550 мм
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,5 мм.
Вес без упаковки, кг	6,36 кг без оптических модулей, блоков питания и вентиляторов
Вес без упаковки в сборе, кг	8,35 кг без оптических модулей, но с блоками питания AC и вентиляторами. Если подходят разные модули, считают по самым тяжёлым.
Вес с упаковкой, кг	10,63 кг
Вес с упаковкой в сборе, кг	12,62 кг
Способ установки	Установка в стойку
Шум при 27 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 50,1 дБ(А), не более 55,9. Забор со стороны портов: в среднем 48,4 дБ(А), не более 56,1.
Шум при 40 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 66,4 дБ(А), не более 73,2. Забор со стороны портов: в среднем 67,3 дБ(А), не более 72,5.
Рабочая высота над уровнем моря, м	≤ 5 000 м
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Высота хранения, м	≤ 5 000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
CPU	4 ядра, 1,4 ГГц
Оперативная память	DRAM: 8 ГБ
Флеш-память NOR	64 МБ
Накопитель SSD	4 ГБ SSD
USB	В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.
Тип питания	Съёмные блоки AC, DC и HVDC
Консольный порт	RJ45
Порт доступа	48 портов 10GE SFP+
Порт восходящего канала	8 × 100GE QSFP28
Порт, работающий и как стековый	Функция зарезервирована и не включена.
RTC	Поддерживается
Типовая мощность, Вт	138 Вт: полная загрузка трафиком, медные кабели на портах 24 × 10GE + 4 × 100GE, обычная температура, два блока питания AC. 156 Вт: оптические модули малой дальности на портах 24 × 10GE + 4 × 100GE, обычная температура, два блока питания AC
Типовое тепловыделение, БТЕ/ч	471 БТЕ/ч: полная загрузка трафиком, медные кабели на портах 24 × 10GE + 4 × 100GE, обычная температура, два блока питания AC. 532 БТЕ/ч: оптические модули малой дальности на портах 24 × 10GE + 4 × 100GE, обычная температура, два блока питания AC
Мощность без нагрузки, Вт	124 Вт
Тепловыделение без нагрузки, БТЕ/ч	423 БТЕ/ч
Максимальная мощность, Вт	187 Вт: полная загрузка трафиком, оптические модули малой дальности на всех портах, обычная температура, два блока питания AC. 298 Вт: оптические модули большой дальности на всех портах, высокая температура, два блока питания AC
Максимальное тепловыделение, БТЕ/ч	638 БТЕ/ч: полная загрузка трафиком, оптические модули малой дальности на всех портах, обычная температура, два блока питания AC. 1017 БТЕ/ч: оптические модули большой дальности на всех портах, высокая температура, два блока питания AC
Число блоков питания	2
Резервирование питания	Резервирование 1+1
Номинальное входное напряжение, В	Блок 600 Вт AC и 240 В DC: переменное от 100 до 240 В, 50/60 Гц, постоянное 240 В. Блок 1 200 Вт DC: от −48 до −60 В, либо +48 В. Блок 400 Вт DC: от −48 до −60 В, либо +48 В. Блок 2 000 Вт HVDC: 336 В.
Диапазон входного напряжения, В	Блок 600 Вт AC и 240 В DC: переменное от 90 до 290 В, от 45 до 65 Гц, постоянное от 190 до 290 В. Блок 1 200 Вт DC: от −38,4 до −72 В, либо от +40 до +57 В. Блок 400 Вт DC: от −38,4 до −72 В, либо от +38,4 до +57 В. Блок 2 000 Вт HVDC: от 260 до 400 В.
Наибольший входной ток, А	Блок 600 Вт AC и 240 В DC: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1 200 Вт DC: 38 А. Блок 400 Вт DC: 12 А. Блок 2 000 Вт HVDC: 10 А при 336 В.
Номинальная выходная мощность, Вт	Блок 600 Вт AC и 240 В DC: 600 Вт. Блок 1 200 Вт DC: 1 200 Вт. Блок 400 Вт DC: 400 Вт. Блок 2 000 Вт HVDC: 2 000 Вт.
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Защита от импульсов по питанию, кВ	AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ.
Тип вентиляторов	Съёмный
Число вентиляторных модулей	3
Резервирование вентиляторов	Вентиляторы работают с резервированием 2+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу.
Охлаждение	Воздушное
Направление обдува	Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать.
Наличие	0,99999
Наработка на отказ, лет	44,34
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
от 7 358 ₽
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
от 7 358 ₽
Парт-номер 02315286
Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDI
SFP, 1 Гбит/с, одномодовое, до 10 км
По запросу
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02270205
Блок питания Huawei PDC1K2S12-CE
блок питания, 1200 Вт
По запросу
Парт-номер 02313BUS
Блок питания Huawei PAC600S12-PB
блок питания, 600 Вт, Fan Panel Side Exhaust
По запросу
