Парт-номер 02354GCW-002

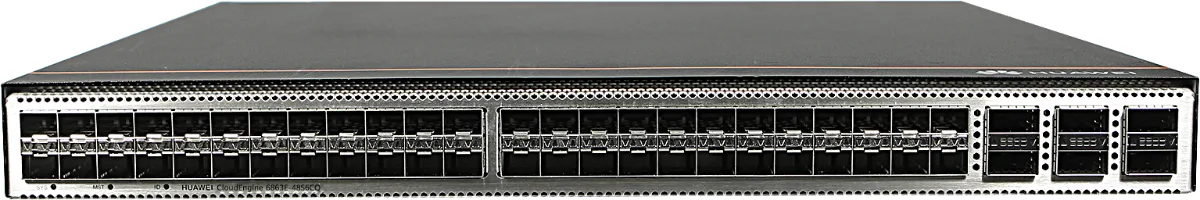

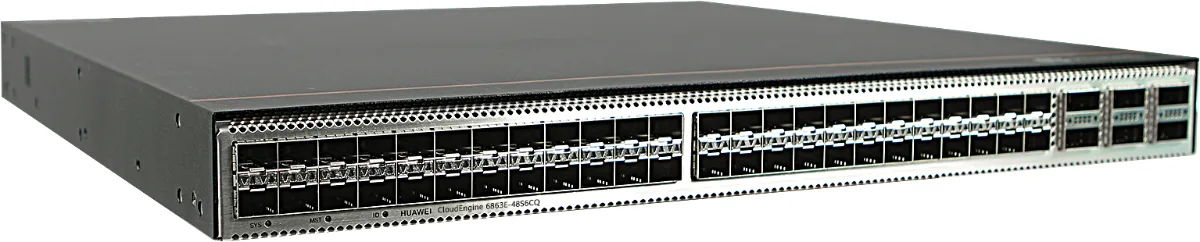

Коммутатор Huawei CE6863E-48S6CQ-B
- 48 × 25 Гбит/с
- 6 × 100 Гбит/с
- блок в комплекте
от 385 672 ₽
Цена за штуку со склада в Китае
В наличии 6 шт на складе в Китае
14 рабочих дней до Москвы с таможенным оформлением.
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Коммутатор доступа для стойки с серверами на 25 Гбит/с: 48 портов SFP28 под сетевые карты и шесть аплинков по 100 Гбит/с, которые уводят собранный трафик в фабрику дата-центра. Задача у него одна: подключить серверы стойки и отдать их трафик выше без узкого места на аплинках. Индекс B в названии означает обычную схему обдува: холодный воздух заходит со стороны портов, нагретый выходит у блоков питания, поэтому его берут для стоек, где порты коммутатора выходят в холодный коридор. Полное название исполнения Huawei CE6863E-48S6CQ-B, артикул 02354GCW-002.
Характеристики словами
Сорок восемь оптических портов доступа 25 Гбит/с, шесть аплинков по 100 Гбит/с, всего 54 порта. Блок питания в комплекте, тип питания AC. Направление охлаждения Port-side Intake: воздух заходит со стороны портов.
Последняя буква индекса, B, говорит о направлении обдува: воздух заходит со стороны портов и выходит с тыла. Парное исполнение с F гонит поток в обратную сторону. Сверяют с тем, как в зале организованы холодный и горячий коридоры: коммутатор и серверы в одной стойке должны дуть в одну сторону, иначе часть тепла так и останется гулять внутри стойки.
Настройка идёт через консоль, веб-интерфейс или систему управления дата-центром. Схему подключения серверов полезно зафиксировать сразу: какой порт к какой машине идёт и через какое волокно. Через год без этой схемы разбираться будет некому.
Что докупить
Трансиверы SFP28 к серверам и QSFP28 к фабрике, DAC-кабели между соседними стойками, второй блок питания для резерва.
Соседние исполнения
Исполнение с обратным потоком воздуха это CE6863E-48S6CQ-F. Соседняя платформа с тем же набором портов это CE6863H-48S6CQ-B. Полный список на странице серии CE6863E. Соседние серии собраны в категории «Стоечные коммутаторы ЦОД».
Наличие и поставка
CE6863E-48S6CQ-B есть в наличии, остаток 6 шт на складе в Китае. От оплаты до Москвы 14 рабочих дней вместе с таможней. Цена 385 672 ₽ с НДС 22 %, договор с российским ООО, оплата в рублях. В отгрузку входит блок питания. Докупаемое из блока выше включаем в тот же счёт и отгружаем одним местом. Счёт выставляем по запросу с этой страницы за рабочий день.
Вопросы и ответы
Шесть аплинков вместо восьми это существенно
Считать надо по нагрузке. Шесть каналов по 100 Гбит/с дают 600 Гбит/с в фабрику при 1,2 Тбит/с потенциальной нагрузки портов, то есть переподписка два к одному. Для типовой серверной это нормально. Если трафик между стойками идёт постоянно и на полной скорости, смотрите исполнения с восемью аплинками.
Чем CE6863E отличается от CE6863H
Портовая часть совпадает: 48 портов 25 Гбит/с и шесть аплинков 100 Гбит/с. Различие в поколении платформы и наборе функций фабрики, а на практике ещё и в цене. Если сеть уже строится на одной из этих серий, разумнее оставаться в ней: одинаковые прошивки и общий запас запчастей.
Идёт ли блок питания в комплекте
У этого парт-номера да, блок в поставке есть. Для дата-центра этого обычно мало: берут второй блок и разводят по разным вводам, чтобы отказ одного источника не снял стойку. Второй блок заказывается отдельным парт-номером под конкретную модель.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02354GCW-002. Складской остаток по этой позиции небольшой, количество уточняем при запросе. Трансиверы и второй блок питания подбираем отдельными строками спецификации.
Что с гарантией
На оборудование действует заводская гарантия вендора. Стандартный срок от 12 до 36 месяцев, он зависит от производителя и модели и указан в спецификации и счёте. По запросу подключаем расширенную гарантию до 60 месяцев за отдельную плату. Замену организуем через тот же склад в Китае, откуда идёт поставка. Условия целиком на странице Гарантийное обслуживание.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 25 Гбит/с |
| Тип портов | оптические |
| Порты Uplink | 6 × 100 Гбит/с |
| Скорость Uplink | 100 Гбит/с |
| Количество портов Uplink | 6 |
| Комплектность питания | блок в комплекте |
| Тип питания | AC |
| Всего портов, с Uplink | 54 |
| Направление охлаждения | Port-side Intake |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Вес брутто, кг | 12,696 |
| Типовая мощность, Вт | 226 |
| Вес нетто, кг | 5,7 |
| Максимальная мощность, Вт | 384 |
| Максимальное тепловыделение, БТЕ/ч | 1310 |
| Серия | CE6863E |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2037-12-31 |
Документация Huawei
Об устройстве
Исполнение CE6863E-48S6CQ, парт-номер 02354GCW-002. Состав: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC600. Версии патчей: если коммутатор работает на V200R021C00SPC200, поставьте патч V200R021SPH020 или новее.
Другие исполнения того же изделия: 02354GCX-002, та же комплектация с выбросом воздуха со стороны портов; 02354GCT-002, 48 портов 25GE SFP28, 6 портов 100GE QSFP28, без вентиляторов и блоков питания.

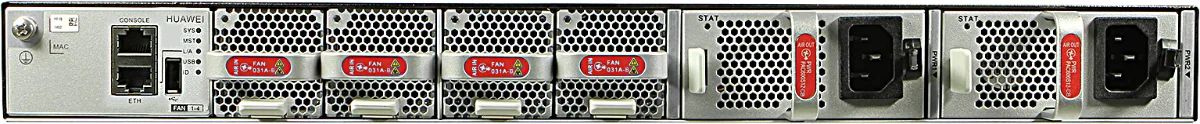

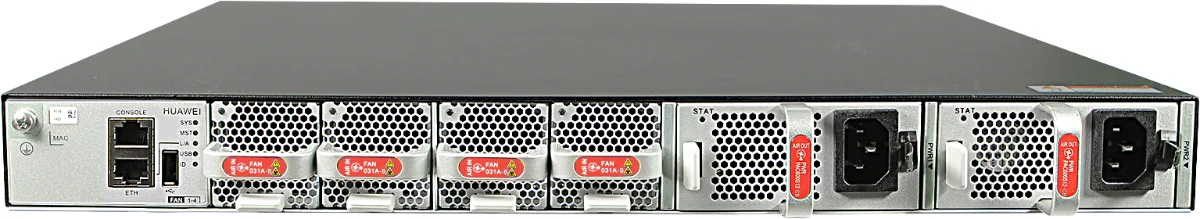

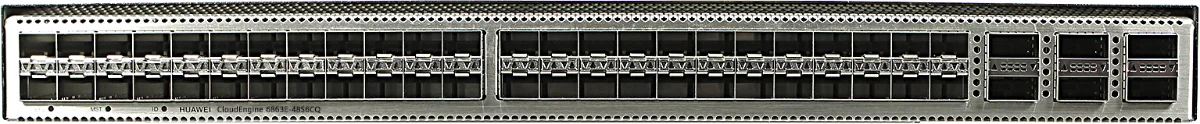

Портовая панель
Изображения в документе справочные.
- 1Винт заземления
- 2Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора.
- 3Консольный порт
- 4Порт управления ETH, RJ45
- 5Порт USB
- 6Слот вентилятора 1
- 7Слот вентилятора 2
- 8Слот вентилятора 3
- 9Слот вентилятора 4
- 10Слот питания 1
- 11Слот питания 2
- 12Сорок восемь оптических портов 10GE/25GE SFP28
- 13Шесть оптических портов 40GE/100GE QSFP28
- 14Три отверстия под кронштейн со стороны портов
- 15Два отверстия под кронштейн посередине
- 16Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
- 17Четыре отверстия под кронштейн со стороны питания
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE/25GE SFP28 | Тип разъёма зависит от оптического модуля. | Параметры порта зависят от модуля или кабеля. Ограничения: порт 10GE/25GE SFP28 по умолчанию работает на 25 Гбит/с и не умеет автоматически переходить на 1 или 10 Гбит/с, скорость задают командой port mode 10g или port mode ge. Сорок восемь портов разбиты на двенадцать групп по четыре (1-4, 5-8, 9-12 и так далее до 45-48). Если один порт группы переведён на 1, 10 или 25 Гбит/с, остальные три работают на той же скорости. На 25 Гбит/с группа принимает только среду 25GE, на 10 Гбит/с только 10GE, на 1 Гбит/с только GE, иначе порт уходит в Down. Стандарт IEEE 802.3by, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+ и 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: в порту 10GE медный модуль GE работает только на 1 000 Мбит/с. Модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. На скорости 25 Гбит/с подходят кабели SFP28 длиной 1 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Порт 25GE, переведённый на 10 Гбит/с, принимает кабели 10G SFP+ длиной 1, 3 и 5 м. |
| Оптический порт 40GE/100GE QSFP28 | Тип разъёма зависит от оптического модуля. | Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс. | Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бит/с, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1 000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB | В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания. | Работает с накопителями USB 2.0. |
Индикаторы и кнопки
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 10GE/25GE
- 5Индикатор порта 40GE/100GE
- 6Индикатор порта управления
- 7Индикатор развёртывания с USB
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСистема не запустилась, либо неисправен хотя бы один блок питания или вентиляторный модуль.
MSTИндикатор роли в стеке
- зелёный, не горитУстройство не ведущее в стеке.
- зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор порта 10GE/25GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Индикатор порта 40GE/100GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB
- зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
Питание

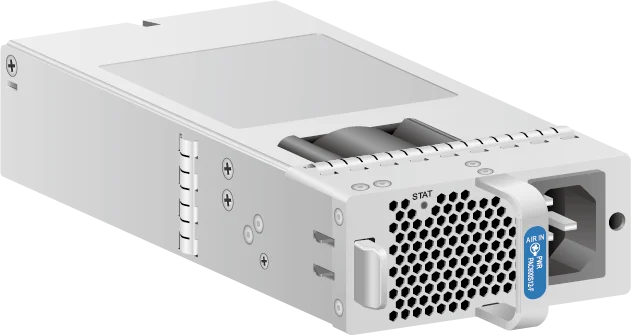

Блок питания 600 Вт, AC (PAC600S12)
Парт-номер 02310PMH. Вход 100 … 240 В переменного тока, 50/60 Гц. Номинальная мощность 600 Вт. Вес 1 кг.
Блоки PAC600S12-B и PAC600S12-F отличаются направлением обдува, функции у них одинаковые.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |

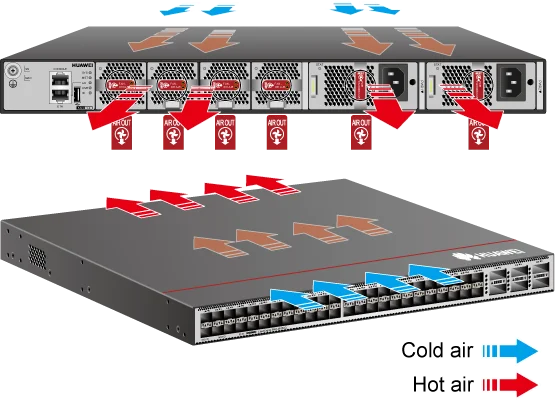

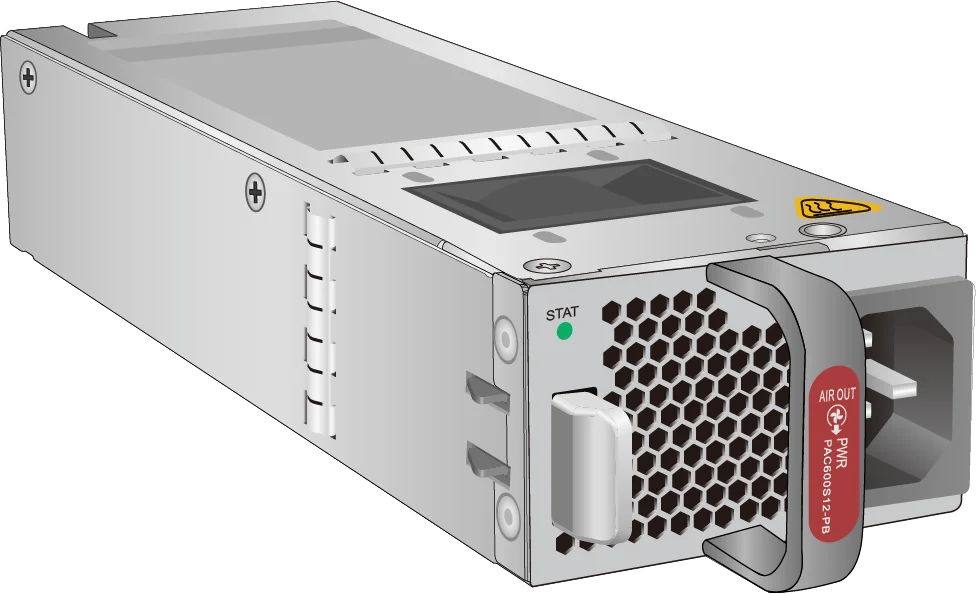

| Отвод тепла | PAC600S12: забор воздуха со стороны портов. PAC600S12: выброс воздуха со стороны портов. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.

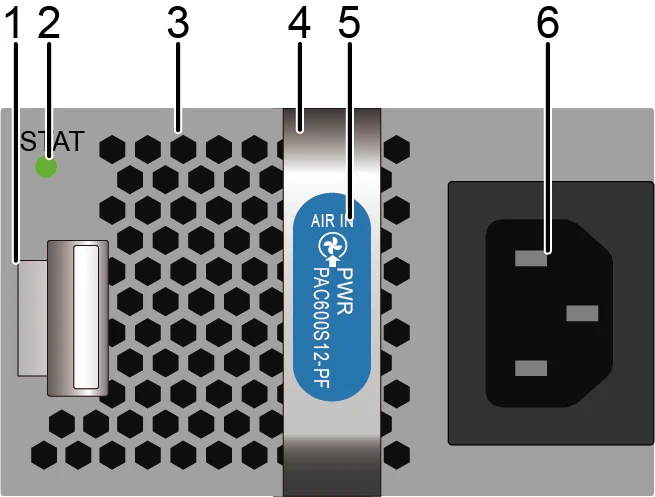

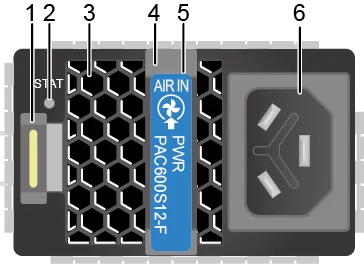

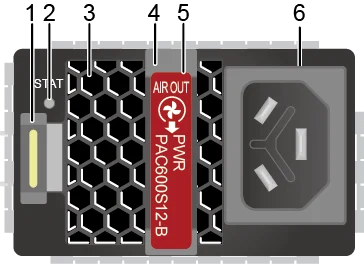

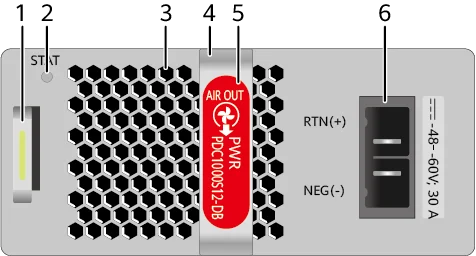

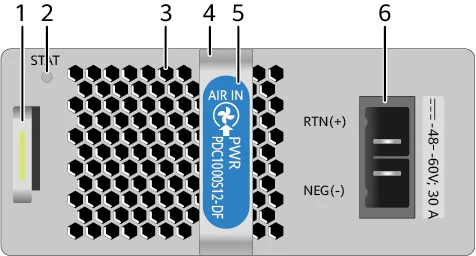

- 1Защёлка
- 2Индикатор
- 3Вентиляционное отверстие
- 4Ручка. На ручке каждого блока питания AC 600 Вт есть лента-липучка, ей кабель питания крепится к ручке.
- 5Метка направления воздуха: выброс со стороны портов, забор со стороны портов
- 6Разъём питания
STATUS: индикатор питания
- зелёный, не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение, повышенный ток, короткое замыкание или перегрев).
- Горит ровноБлок питания работает нормально.
| Параметр | PAC600S12-B | PAC600S12-F |
|---|---|---|
| Габариты (Ш × Г × В) | 90 × 215 × 39,8 мм | 90 × 215 × 39,8 мм |
| Масса | 0,9 кг | 0,9 кг |
| Номинальное входное напряжение | от 100 до 240 В AC, 50 или 60 Гц | от 100 до 240 В AC, 50 или 60 Гц |
| Максимальное входное напряжение | от 90 до 290 В AC, от 47 до 63 Гц | от 90 до 290 В AC, от 47 до 63 Гц |
| Номинальный входной ток | 9 А | 9 А |
| Номинальный выходной ток | 50 А | 50 А |
| Номинальное выходное напряжение | 12 В | 12 В |
| Номинальная выходная мощность | 600 Вт | 600 Вт |
| Парт-номер | 02312DUP | 02312EJQ |

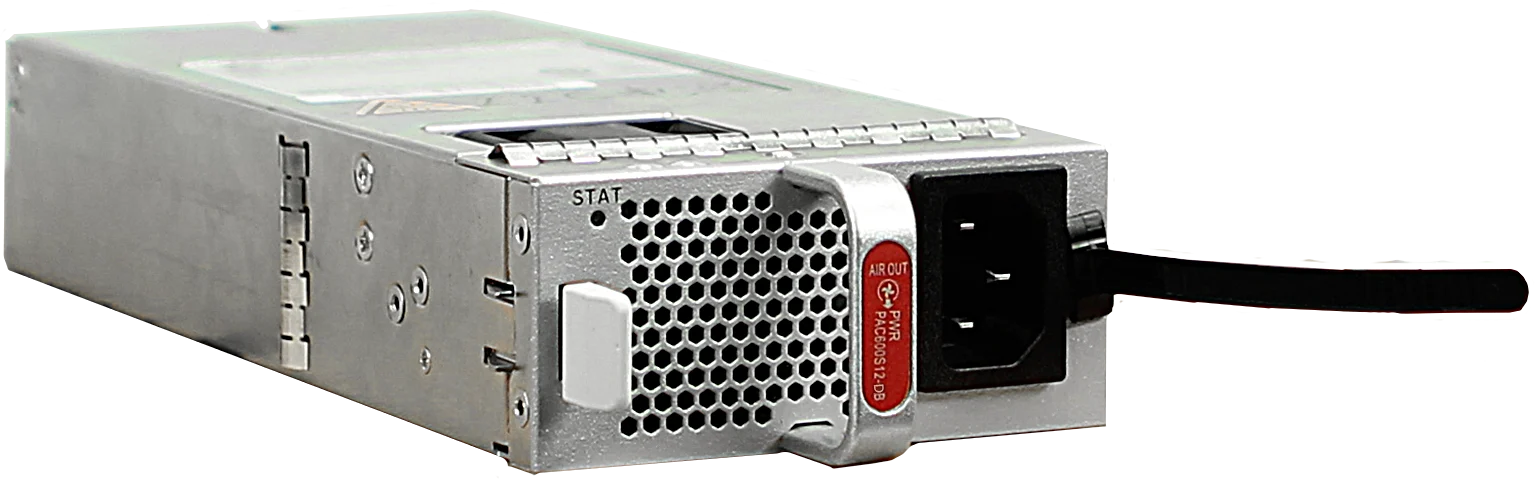

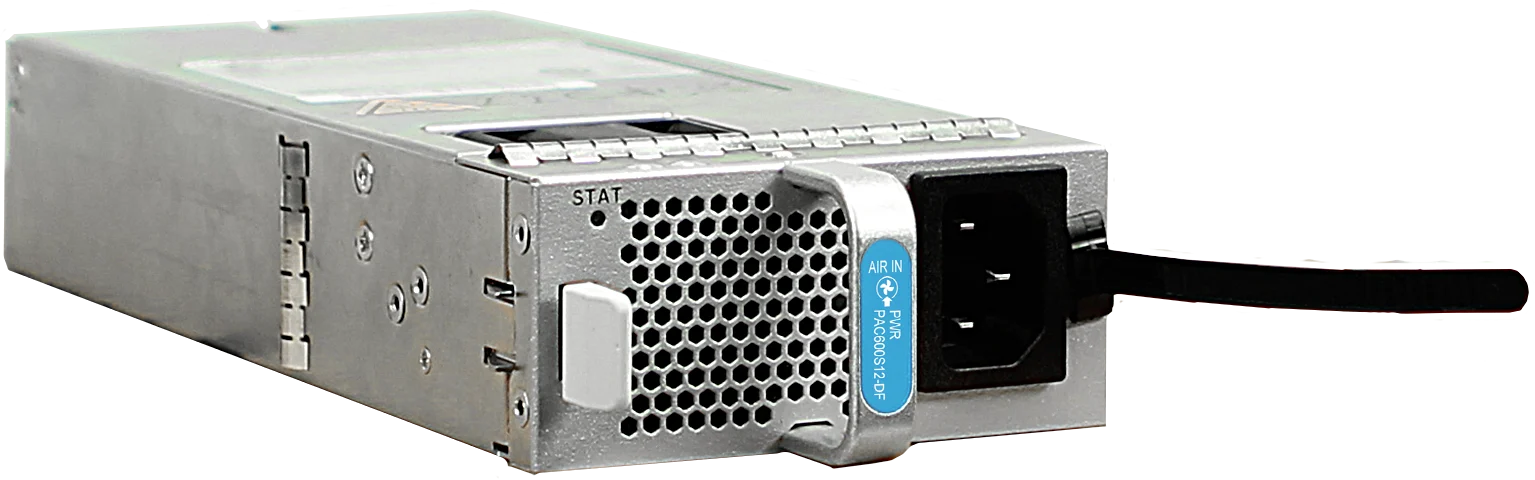

Блок питания 600 Вт, AC (PAC600S12-D)
Парт-номер 02310PMH. Вход 100 … 240 В переменного тока, 50/60 Гц. Номинальная мощность 600 Вт. Вес 1 кг.
Блоки PAC600S12-DB и PAC600S12-DF отличаются направлением обдува, функции у них одинаковые.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | PAC600S12-D: забор воздуха со стороны портов. PAC600S12-D: выброс воздуха со стороны портов. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
- 1Защёлка
- 2Индикатор
- 3Вентиляционное отверстие
- 4Ручка. На ручке каждого блока питания есть лента-липучка, ей кабель питания крепится к ручке.
- 5Метка направления воздуха: выброс со стороны портов, забор со стороны портов
- 6Разъём питания
STAT: индикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- Горит ровноБлок питания работает нормально.
- МигаетВыход ненормален (повышенный ток или короткое замыкание).
| Параметр | PAC600S12-DB | PAC600S12-DF |
|---|---|---|
| Габариты без упаковки В×Ш×Г, мм | 90,0 × 205 × 40 мм | 90,0 × 205 × 40 мм |
| Вес без упаковки, кг | 0,95 кг | 0,95 кг |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Максимальное входное напряжение, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В | 12 В |
| Номинальный выходной ток, А | 50 А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт | 600 Вт |
| Горячая замена | Поддерживается | Поддерживается |
| Парт-номер | 02131740 | 02131741 |

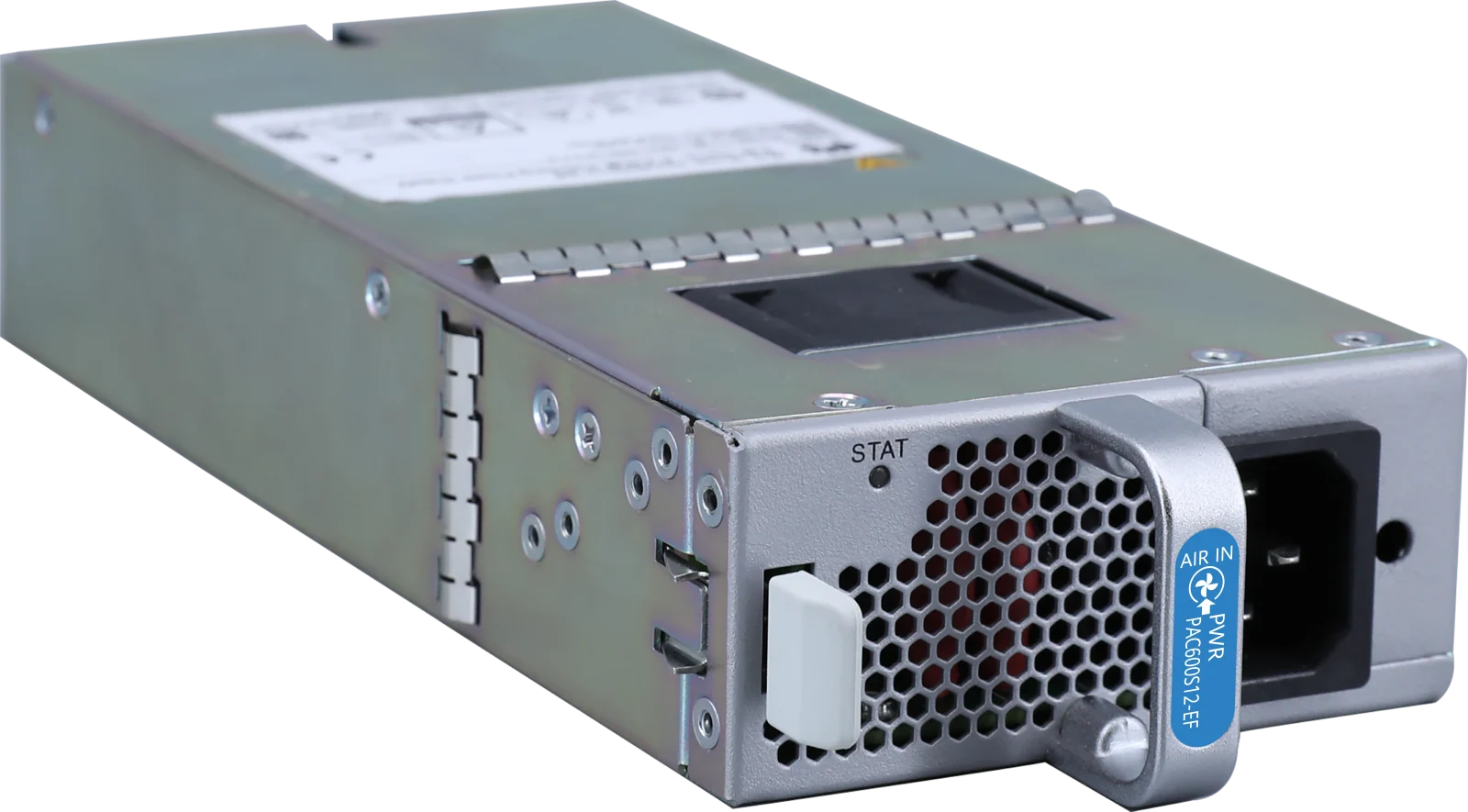

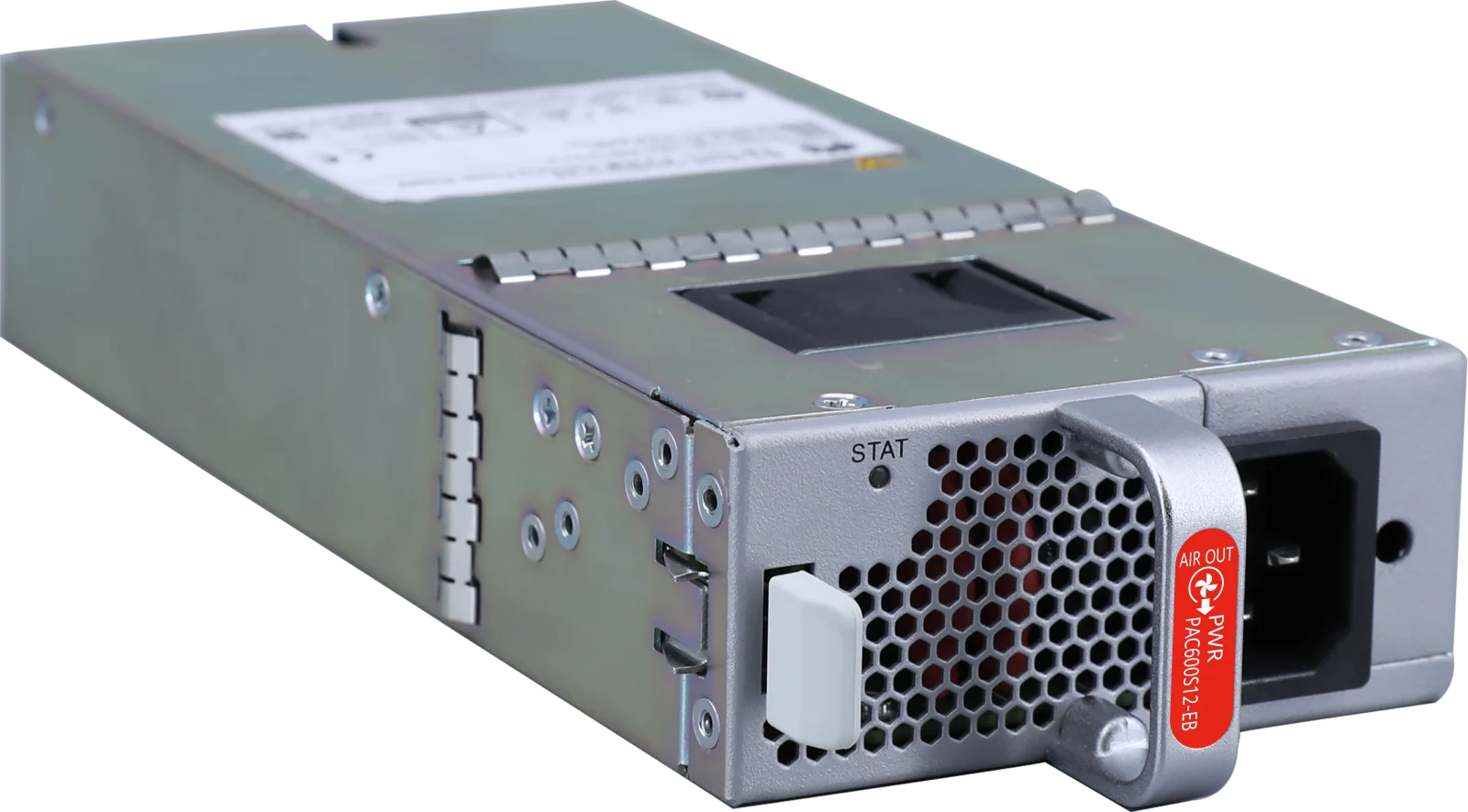

Блок питания 600 Вт, AC (PAC600S12-E)
Парт-номер 02310PMH. Вход 100 … 240 В переменного тока, 50/60 Гц. Номинальная мощность 600 Вт. Вес 1 кг.
Блоки PAC600S12-EB и PAC600S12-EF отличаются направлением обдува, функции у них одинаковые.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | PAC600S12-E: забор воздуха со стороны портов. PAC600S12-E: выброс воздуха со стороны портов. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
- 1Защёлка
- 2Индикатор
- 3Вентиляционное отверстие
- 4Ручка. На ручке каждого блока питания есть лента-липучка, ей кабель питания крепится к ручке.
- 5Метка направления воздуха: выброс со стороны портов, забор со стороны портов
- 6Разъём питания
STAT: индикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- Горит ровноБлок питания работает нормально.
- МигаетВыход ненормален (повышенный ток или короткое замыкание).
| Параметр | PAC600S12-EB | PAC600S12-EF |
|---|---|---|
| Габариты без упаковки В×Ш×Г, мм | 90,0 × 205 × 40 мм | 90,0 × 205 × 40 мм |
| Вес без упаковки, кг | 0,985 кг | 0,985 кг |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Максимальное входное напряжение, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В | 12 В |
| Номинальный выходной ток, А | 50 А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт | 600 Вт |
| Горячая замена | Поддерживается | Поддерживается |
| Парт-номер | 02312FFU-002 | 02313RMT |

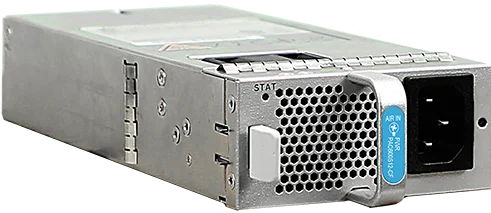

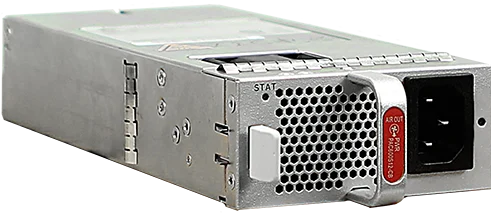

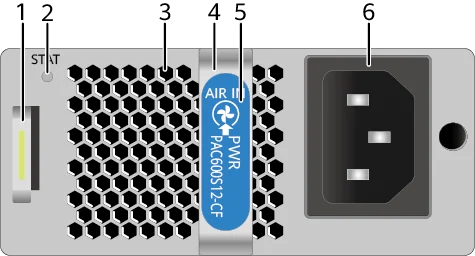

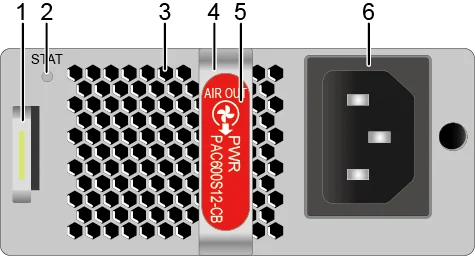

Блок питания 600 Вт, AC и 240 В DC (PAC600S12)
Блоки PAC600S12-CB и PAC600S12-CF отличаются направлением обдува, функции у них одинаковые.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | PAC600S12-C: забор воздуха со стороны портов. PAC600S12-C: выброс воздуха со стороны портов. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
- 1Защёлка
- 2Индикатор
- 3Вентиляционное отверстие
- 4Ручка. На ручке каждого блока питания есть лента-липучка, ей кабель питания крепится к ручке.
- 5Метка направления воздуха: выброс со стороны портов, забор со стороны портов
- 6Разъём питания
STAT: индикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- Горит ровноБлок питания работает нормально.
- МигаетВыход ненормален (повышенный ток или короткое замыкание).
| Параметр | PAC600S12-CB | PAC600S12-CF |
|---|---|---|
| Габариты В×Ш×Г | 39,6 × 90,0 × 214,5 мм | 39,6 × 90,0 × 214,5 мм |
| Масса | 0,94 кг | 0,94 кг |
| Номинальный диапазон входного напряжения AC | от 100 до 240 В AC, 50 или 60 Гц | от 100 до 240 В AC, 50 или 60 Гц |
| Максимальный диапазон входного напряжения AC | от 90 до 290 В AC, от 47 до 63 Гц | от 90 до 290 В AC, от 47 до 63 Гц |
| Номинальный диапазон входного напряжения высоковольтного DC 240 В | 240 В DC | 240 В DC |
| Максимальный диапазон входного напряжения высоковольтного DC 240 В | от 190 до 290 В DC | от 190 до 290 В DC |
| Номинальный входной ток | 8 А (от 100 до 240 В AC); 4 А (240 В DC) | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальный выходной ток | 50 А | 50 А |
| Номинальное выходное напряжение | 12 В | 12 В |
| Номинальная выходная мощность | 600 Вт | 600 Вт |
| Парт-номер | 02312FFU | 02312KNA |

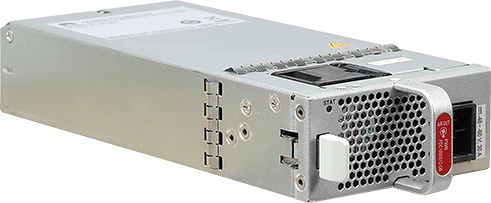

Блок питания 1 000 Вт, DC (PDC1000S12)
Парт-номер 02312QJK. Вход от минус 48 до минус 60 В постоянного тока. Номинальная мощность 1 000 Вт. Габариты 39,6 × 90 × 214,5 мм, вес 0,86 кг.
Блоки PDC1000S12-DB и PDC1000S12-DF отличаются направлением обдува, функции у них одинаковые.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | PDC1000S12-D: забор воздуха со стороны портов. PDC1000S12-D: выброс воздуха со стороны портов. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
- 1Защёлка
- 2Индикатор
- 3Вентиляционное отверстие
- 4Ручка. На ручке каждого блока питания есть лента-липучка, ей кабель питания крепится к ручке.
- 5Метка направления воздуха: выброс со стороны портов, забор со стороны портов
- 6Разъём питания
STAT: индикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо блок питания в защите от перегрева.
- Горит ровноБлок питания работает нормально.
- МигаетИдёт обновление или откат системного ПО коммутатора, либо выход ненормален (повышенный ток, короткое замыкание или повышенное напряжение).
| Параметр | PDC1000S12-DB | PDC1000S12-DF |
|---|---|---|
| Габариты В×Ш×Г | 39,6 × 90,0 × 214,5 мм | 39,6 × 90,0 × 214,5 мм |
| Масса | 0,86 кг | 0,86 кг |
| Номинальное входное напряжение | от −48 до −60 В DC | от −48 до −60 В DC |
| Максимальное входное напряжение | от −38,4 до −72 В DC | от −38,4 до −72 В DC |
| Номинальный входной ток | 30 А | 30 А |
| Номинальный выходной ток | 83,3 А | 83,3 А |
| Номинальное выходное напряжение | 12 В | 12 В |
| Номинальная выходная мощность | 1 000 Вт | 1 000 Вт |
| Условия эксплуатации | Рабочая температура PDC1000S12-DB: от −25 до +55 °C. Рабочая температура PDC1000S12-DF: от −25 до +45 °C. Относительная влажность при работе: от 5 до 95 % без конденсата. Температура хранения: от −40 до +70 °C. | Рабочая температура PDC1000S12-DB: от −25 до +55 °C. Рабочая температура PDC1000S12-DF: от −25 до +45 °C. Относительная влажность при работе: от 5 до 95 % без конденсата. Температура хранения: от −40 до +70 °C. |
| Парт-номер | 02312QJK | 02312QJL |
PAC600S12-PB (Блок питания 600 Вт, AC и 240 В DC (выброс воздуха со стороны панели питания))
Парт-номер 02313BUS. Вход 100 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 600 Вт.
| Параметр | Значение |
|---|---|
| Описание | Блок питания 600 Вт, AC и 240 В DC (выброс воздуха со стороны панели питания) |
| Парт-номер | 02313BUS |
| Модель | PAC600S12-PB |
| Примечание | 1. Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. 2. На каждый блок питания желательно ставить свой автомат защиты. При номинале ниже C25 отдельный автомат на блок обязателен. Если один автомат подключают к нескольким блокам, его номинал должен быть C25 или выше. |
- 1Защёлка
- 2Индикатор
- 3Вентиляционное отверстие
- 4Ручка. На ручке каждого блока питания есть лента-липучка, ей кабель питания крепится к ручке.
- 5Метка направления воздуха: выброс со стороны панели питания, забор со стороны панели питания
- 6Разъём питания
STATИндикатор питания
- зелёный, не горитВход ненормален (нет питания или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигает с частотой 4 ГцЗагрузка без остановки работы
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём кабеля питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Выброс воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 66,0 × 215,0 мм |
| Вес без упаковки, кг | 1 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |
PAC600S12-PF (Блок питания 600 Вт, AC и 240 В DC (забор воздуха со стороны панели питания))
Парт-номер 02313BUW. Вход 100 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 600 Вт.
| Параметр | Значение |
|---|---|
| Описание | Блок питания 600 Вт, AC и 240 В DC (забор воздуха со стороны панели питания) |
| Парт-номер | 02313BUW |
| Модель | PAC600S12-PF |
| Примечание | 1. Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. 2. На каждый блок питания желательно ставить свой автомат защиты. При номинале ниже C25 отдельный автомат на блок обязателен. Если один автомат подключают к нескольким блокам, его номинал должен быть C25 или выше. |
- 1Защёлка
- 2Индикатор
- 3Вентиляционное отверстие
- 4Ручка. На ручке каждого блока питания есть лента-липучка, ей кабель питания крепится к ручке.
- 5Метка направления воздуха: выброс со стороны панели питания, забор со стороны панели питания
- 6Разъём питания
STATИндикатор питания
- зелёный, не горитВход ненормален (нет питания или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигает с частотой 4 ГцЗагрузка без остановки работы
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём кабеля питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Забор воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 66,0 × 215,0 мм |
| Вес без упаковки, кг | 1 кг |
| Вес с упаковкой, кг | 1 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |

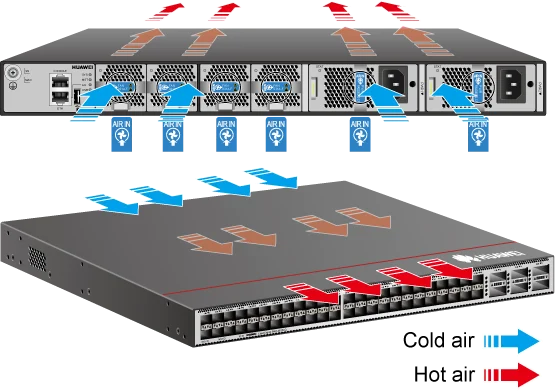

Охлаждение и направление обдува
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слот питания | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слот вентилятора | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
Совместимые модули и кабели
Кабель Ethernet
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
- Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.
Высокоскоростной кабель
- Высокоскоростной кабель SFP+ на SFP+
- Высокоскоростной кабель SFP28 на SFP28
- Высокоскоростной кабель QSFP+ на QSFP+
- Высокоскоростной кабель QSFP+ на 4×SFP+
- Высокоскоростной кабель QSFP28 на QSFP28
- Высокоскоростной кабель QSFP28 на 4×SFP28
Кабель AOC
- Кабель AOC SFP+ на SFP+
- Кабель AOC SFP28 на SFP28
- Кабель AOC QSFP+ на QSFP+
- Кабель AOC QSFP+ на 4×SFP+
- Кабель AOC QSFP28 на QSFP28
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| CWDM-SFPGE-LH40-1471 | 02312FWB | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1491 | 02312FVX | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1511 | 02312FWC | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1531 | 02312FWQ | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1551 | 02312FWR | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1571 | 02312FWS | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1591 | 02312FWT | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| CWDM-SFPGE-LH40-1611 | 02312FWU | - | LC/DLC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-MP | 02313GCE | - | RJ45 | - | - | 0,1 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MXSC80FF0 | - | - | LC | - | - | - |
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| OSXD22N00 | 02310CRM | 10GBASE-LRM | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,1 км; многомодовое (полоса 500 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1, OM2, OM3): 0,22 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ER | 02314GFL | - | LC/DLC | одномодовое | 10 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 40 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-MP | 02313BJH | - | LC/DLC | одномодовое | 10 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
| SFP-10G-SR1 | 02314GDS | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SR-MP | 02313AMY | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SRV | 02310STB | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SR-E | 02314JUU | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SRV-MP | 02313BJJ | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-USR-MP | 02313BJE | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| SFP-10G-ZDWT-L | 02312DAN | - | LC/DLC | одномодовое | 10 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 60 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Оптические модули 40GE QSFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP-40G-ER4 | 02311BKT | 40GBASE-ER4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 40 км |
| QSFP-40G-eSM4 | 02311DTR | 40GBASE-eSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-eSR4 | 02310RMB | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-eSR4 | 02313URU | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-eSR4-MP | 02313GAA | - | MPO-12 | многомодовое | 40 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| QSFP-40G-iSM4 | 02311DRW | 40GBASE-iSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 1,4 км |
| QSFP-40G-iSR4 | 02310MHR | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-iSR4 | 02313URW | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-iSR4-MP | 02313FYY | - | MPO-12 | многомодовое | 40 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LR4 | 02310MHS | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4 | 02313URY | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4-Lite | 02311YVB | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-LR4-Lite | 02313URS | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-LX4 | 02311HNP | 40GBASE-LX4 | LC | одномодовое и многомодовое | 40 Гбит/с | одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км |
| QSFP-40G-LX4-MM | 02313NUG | 40GBASE-LX4 | LC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LX4-MM-E | 02314GDU | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-SR-BD | 02311FPA | 40GBASE-BIDI (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-eSDLC-PAM | 02311QTR | 40GBASE-ePAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 300 м |
| QSFP-40G-eSDLC-PAM-G2 | 02312ELG | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 300 м |
| QSFP-40G-SDLC-PAM | 02311PUU | 40GBASE-PAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 150 м |
| QSFP-40G-SDLC-PAM-G2 | 02312ELH | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
Оптические модули 100GE QSFP28
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP28-100G-BIDI | 02313EEK | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-BIDI-G2 | 02314DBW | 100G-BIDI | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-eBIDI-G2 | 02314LWG | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP28-100G-DR | 02312VSP | 100GBase-DR | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 500 м |
| QSFP28-100G-LR4 | 02311KNU | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-LR4 | 02313URT | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-PSM4 | 02311MNM | 100GBASE-PSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 100 Гбит/с | одномодовое (G.652): 500 м |
| QSFP28-100G-SR4 | 02311GBW | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP28-100G-SR4 | 02313URQ | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP28-100G-SR4-MP | 02313FYX | - | MPO-12 | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-4WDM-40 | 02312QTL | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 40 км |
| QSFP-100G-CLR4 | 02311MNP | 100GBASE-CLR4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4 | 02311MNN | 100GBASE-CWDM4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4 | 02314LWE | 100GBASE-CWDM4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4-Lite | 02312UJN | 100GBASE-CWDM4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 0,5 км |
| QSFP-100G-C4-Lite-E | 02314GDV | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 0,5 км |
| QSFP-100G-ER4 | 02313HLU | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 40 км |
| QSFP-100G-ER4-Lite | 02311YXR | нестандартный, совместим с 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): без RS-FEC: 30 км, с RS-FEC: 40 км |
| QSFP-100G-FR1 | 02314BDE | 100GBASE-FR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-100G-LR4-Lite | 02311UPS | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-100G-LX4-MM | 02314DBX | 100G-LX4 | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-LX4-MM | 02314NED | 100G-LX4 | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-eCWDM4 | 02312DAT | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
| QSFP-100G-SWDM4 | 02311QUK | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-SWDM4 | 02314LWF | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-LR1 | 02314LBY | 100GBASE-LR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 175 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм. |
| Вес без упаковки, кг | 5,7 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 8,95 кг |
| Вес с упаковкой в сборе, кг | 11,05 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А). |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А). |
| Рабочая высота над уровнем моря, м | ≤ 5 000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5 000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 4 ГБ |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 4 ГБ |
| USB | Поддерживается |
| Тип питания | Съёмные блоки DC, AC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 × 25GE SFP28. Оговорки вендора: порты 25GE работают и как 10GE, и как GE. Каждые четыре нисходящих порта образуют группу, её командой переводят на 10 или 1 Гбит/с. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 25GE длиной 1 м и 10GE длиной 1, 3 и 5 м, автосогласование по меди не работает. Кабели 25GE идут только на стековые порты и на межшассийные каналы M-LAG. |
| Порт восходящего канала | 6 × 100GE QSFP28. Оговорки вендора: каждый порт 100GE QSFP28 переводится на 40 Гбит/с, разбивка на 4 × 25GE или 4 × 10GE не поддерживается. Подходят медные кабели 100GE и 40GE длиной 1, 3 и 5 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Кабели 100G на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. |
| Порт, работающий и как стековый | Оптические порты 25GE и 100GE |
| RTC | Поддерживается |
| Типовая мощность, Вт | 226 Вт при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 261 Вт при коротких оптических модулях во всех портах. |
| Типовое тепловыделение, БТЕ/ч | 771 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 891 БТЕ/ч при коротких оптических модулях во всех портах. |
| Мощность без нагрузки, Вт | 167 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 570 БТЕ/ч |
| Максимальная мощность, Вт | 384 Вт |
| Максимальное тепловыделение, БТЕ/ч | 1310 БТЕ/ч |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Номинальный вход AC: от 100 до 240 В, 50/60 Гц. Номинальный вход −48 В DC: от −48 до −60 В. Для блока 600 Вт AC и 240 В DC: 240 В. Для блока 1 200 Вт HVDC: от 240 до 380 В. |
| Диапазон входного напряжения, В | Предельный вход AC: от 90 до 290 В, от 45 до 65 Гц. Предельный вход −48 В DC: от −38,4 до −72 В. Для блока 600 Вт AC и 240 В DC: от 190 до 290 В. Для блока 1 200 Вт HVDC: от 190 до 400 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC серии PAC600S12: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1 000 Вт DC серии PDC1000S12: 30 А. Блок 1 200 Вт HVDC серии PHD1K2S12: 8 А. |
| Номинальная выходная мощность, Вт | 600 Вт (AC и 240 В HVDC), 1 000 Вт (−48 В DC), 1 200 Вт (380 В HVDC) |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0,99999 |
| Наработка на отказ, лет | 47,81 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315286Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDISFP, 1 Гбит/с, одномодовое, до 10 кмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02313BUSБлок питания Huawei PAC600S12-PBблок питания, 600 Вт, Fan Panel Side ExhaustПо запросу
Похожие позиции
- Парт-номер 02354GCX-002Коммутатор ЦОД Huawei CloudEngine CE6863E-48S6CQ-F48 × 25 Гбит/с·6 × 100 Гбит/с·блок в комплектеот 433 881 ₽В наличии: 12 шт.
- Парт-номер 02354LMB-002Коммутатор ЦОД Huawei CloudEngine CE6863H-48S6CQ-B48 × 25 Гбит/с·6 × 100 Гбит/с·блок в комплектеот 457 985 ₽В наличии: 18 шт.
- Парт-номер 02354LMC-002Коммутатор ЦОД Huawei CloudEngine CE6863H-48S6CQ-F48 × 25 Гбит/с·6 × 100 Гбит/с·блок в комплектеПо запросу
- Парт-номер 02356BBQКоммутатор ЦОД Huawei CloudEngine CE6885L-48YS8CQ-B48 × 25 Гбит/с·8 × 100 Гбит/с·блок в комплектеот 397 724 ₽В наличии: 6 шт.
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
