Парт-номер 02354CPN

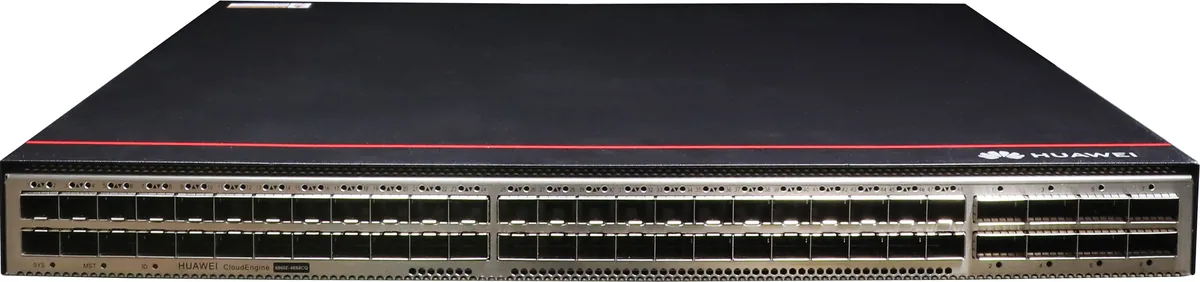

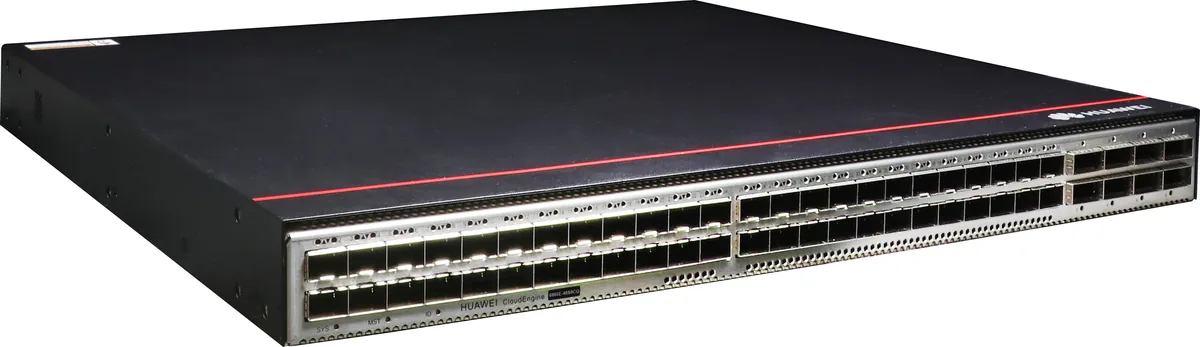

Коммутатор Huawei CE6865E-48S8CQ-B

48 портов
по 25 Гбит/с
Uplink 8 × 100 Гбит/с
1U

от 506 194 ₽

Цена за штуку со склада в Китае

В наличии 92 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Стойка с современными серверами, у которых сетевые карты на 25 Гбит/с: узлы виртуализации с плотной набивкой, all-flash хранилища, кластеры с распределёнными файловыми системами. Порт 25 Гбит/с стоит ненамного дороже 10-гигабитного, а пропускная способность в два с половиной раза выше. Восемь аплинков 100 Гбит/с дают связь с четырьмя спайнами по два линка на каждый.

Характеристики словами

Сорок восемь оптических портов 25G SFP28 и восемь портов 100G QSFP28, всего 56 портов. Корпус 1U, 43,6 × 442 × 420 мм, 6,2 кг без упаковки, 9,45 кг в коробке. Потребление 179 Вт в типовом режиме, до 378 Вт при максимальной нагрузке, тепловыделение до 1290 БТЕ/ч. В комплекте два блока питания переменного тока и четыре вентилятора с забором воздуха со стороны портов. Первая версия ПО V200R021C00. Порты SFP28 обратно совместимы с модулями SFP+ на 10 Гбит/с, так что смешанная стойка подключается без переходников.

Что докупить

Трансиверы SFP28 или кабели DAC на 25 Гбит/с к серверам, модули QSFP28 или кабели на 100 Гбит/с в аплинки, патч-корды под волокно. Для серверов внутри стойки DAC на 1 и 3 м закрывает подключение дешевле модулей. Запасной вентиляторный модуль того же направления потока разумно держать на площадке.

Соседние исполнения

Если серверы на 10 Гбит/с, дешевле CE6881-48S6CQ-B с 48 портами SFP+ или CE6857F-48S6CQ-B. Медный вариант на 10G это CE6857E-48T6CQ-F. Ещё один коммутатор на 10G с шестью аплинками это CE6820H-48S6CQ. Серии со складом, CE6855, CE6863 и CE6885, собраны в категории «Стоечные коммутаторы ЦОД».

Наличие и поставка

Huawei CE6865E-48S8CQ-B в наличии на складе в Китае, 92 штуки, 14 рабочих дней до Москвы, цена 506 194 ₽ с НДС 22 %. Трансиверы и кабели добавляем в тот же счёт.

Вопросы и ответы

Заработают ли в портах SFP28 модули на 10 Гбит/с

Да, порт SFP28 принимает модуль SFP+ и работает на 10 Гбит/с. Так одну стойку набивают серверами разных поколений: старые на 10 Гбит/с, новые на 25. Обратное не работает: модуль SFP28 в порт SFP+ старого коммутатора не поднимет 25 Гбит/с. Скорость задаёт младший из двух концов линии.

Зачем восемь аплинков, если у соседних моделей шесть

Ради пропускной способности: 48 портов по 25 Гбит/с дают до 1,2 Тбит/с, восемь аплинков по 100 Гбит/с 800 Гбит/с, переподписка полтора к одному, что для серверной стойки нормально. С шестью аплинками она была бы два к одному. Восемь портов удобно делить на четыре спайна по два линка.

Что входит в комплект

Два блока питания переменного тока и четыре вентиляторных модуля с забором воздуха со стороны портов уже установлены, докупать их не нужно. Отдельно берут только трансиверы или кабели в порты и патч-корды. Коммутатор готов к монтажу из коробки, направление обдува поменять нельзя, это другое исполнение.

Какой срок поставки

Коммутатор на складе в Китае, 92 штуки на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 506 194 ₽ с НДС 22 % включает доставку и таможню. Трансиверы, DAC-кабели и патч-корды едут в той же отгрузке.

Характеристики позиции 02354CPN
Количество портов доступа	48
Скорость портов доступа	25 Гбит/с
Тип портов	оптические
Порты Uplink	8 × 100 Гбит/с
Форм-фактор, U	1
Комплектность питания	блок в комплекте
Тип питания	AC
Всего портов, с Uplink	56
Направление охлаждения	Port-side Intake
Типовая мощность, Вт	179
Вес нетто, кг	6,2
Вес брутто, кг	9,45
Максимальная мощность, Вт	378
Максимальное тепловыделение, БТЕ/ч	1290
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0

Назначение

Исполнение CE6865E-48S8CQ, парт-номер 02354CPN. Состав: Коммутатор CE6865E-48S8CQ: 48 портов 25G SFP28, 8 портов 100G QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов.

Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C00.

Другие исполнения того же изделия: 02354CPV: та же комплектация с выбросом воздуха со стороны портов 02354CPT: 48 портов 25G SFP28, 8 портов 100G QSFP28, без вентиляторов и блоков питания.

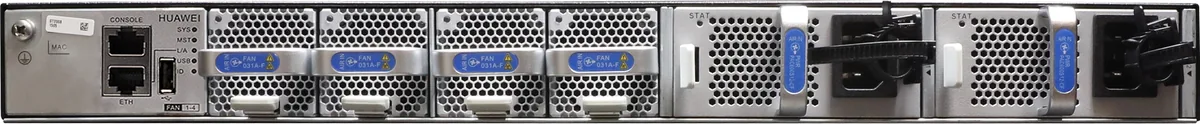

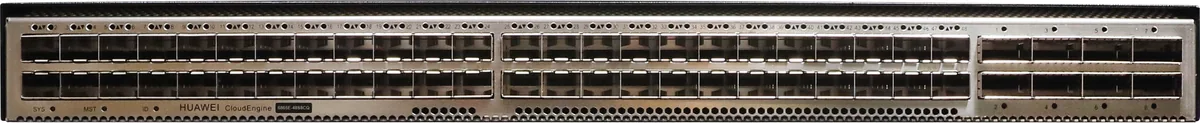

Портовая панель

Изображения в документе справочные.

1Винт заземления
2Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора.
3Консольный порт
4Порт управления ETH, RJ45
5Порт USB
6Слот вентилятора 1
7Слот вентилятора 2
8Слот вентилятора 3
9Слот вентилятора 4
10Слот питания 1
11Слот питания 2
12Сорок восемь оптических портов 10GE/25GE SFP28
13Восемь оптических портов 40GE/100GE QSFP28
14Три отверстия под кронштейн со стороны портов
15Два отверстия под кронштейн посередине
16Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
17Четыре отверстия под кронштейн со стороны питания

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Оптический порт 10GE/25GE SFP28	Тип разъёма зависит от оптического модуля.	Параметры порта зависят от модуля или кабеля. Ограничения: порт 10GE/25GE SFP28 по умолчанию работает на 25 Гбит/с и автосогласование до GE или 10GE не поддерживает, скорость задают командой port mode 10g или port mode ge. Сорок восемь портов разбиты на двенадцать групп по четыре (1-4, 5-8, 9-12 и так далее до 45-48). Скорость, заданная одному порту группы, действует на всю группу. На 25 Гбит/с группа принимает только модули и кабели 25GE, на 10 Гбит/с только 10GE, на 1 Гбит/с только GE, иначе порт уходит в Down. Линейные модули 10GE LRM и на 80 км не поддерживаются. Стандарт IEEE 802.3by, полный дуплекс.	Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+ и 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: с медным модулем GE порт 10GE работает только на 1000 Мбит/с, и два таких модуля нельзя ставить в порты прямо друг над другом. Модули OSXD22N00 и LE2MXSC80FF0 не поддерживаются. С модулем GE автосогласование 1000BASE-X не работает, его надо выключить на дальней стороне, иначе при сбоях один конец останется в Up, а другой уйдёт в Down. На 25 Гбит/с подходят кабели SFP28 длиной 1, 3 и 5 м, причём для кабелей длиннее метра нужно включить RS-FEC, иначе порт уйдёт в Down с ошибкой несоответствия типа трансивера. Порт 25GE, переведённый командой port mode 10g на 10 Гбит/с, принимает кабели 10G SFP+ длиной 1, 3 и 5 м.
Оптический порт 40GE/100GE QSFP28	Тип разъёма зависит от оптического модуля.	Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс.	Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+, QSFP+ на 4 × SFP+, QSFP28 и QSFP28 на 4 × SFP28. Оговорки вендора: порт 100GE 1/0/8 не поддерживает динамическую разбивку, остальные поддерживают. На порту 100GE 1/0/8 разбивка и IOAM несовместимы: если настроить IOAM после отмены разбивки, он заработает только после перезапуска устройства.
Консольный порт	RJ45	Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бит/с, по умолчанию 9600.	Консольный кабель
Порт управления ETH	RJ45	Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м.	Кабель Ethernet категории 5 и выше
Порт USB	USB	В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания.	Работает с накопителями USB 2.0.

Индикаторы и кнопки

1Индикатор состояния системы
2Индикатор роли в стеке
3Индикатор ID
4Индикатор порта 10GE/25GE
5Индикатор порта 40GE/100GE
6Индикатор порта управления
7Индикатор развёртывания с USB

SYSИндикатор состояния системы

зелёный, не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноСистема не запустилась, либо неисправен хотя бы один блок питания или вентиляторный модуль.

MSTИндикатор роли в стеке

зелёный, не горитУстройство не ведущее в стеке.
зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.

IDИндикатор ID

синий, не горитИндикатор ID выключен, состояние по умолчанию.
синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

Индикатор порта 10GE/25GE

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Индикатор порта 40GE/100GE

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

зелёный, не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

USBИндикатор развёртывания с USB

зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

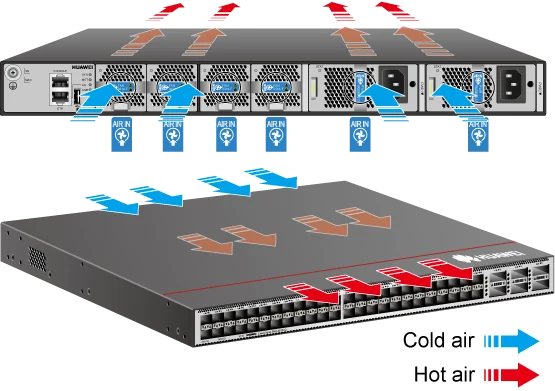

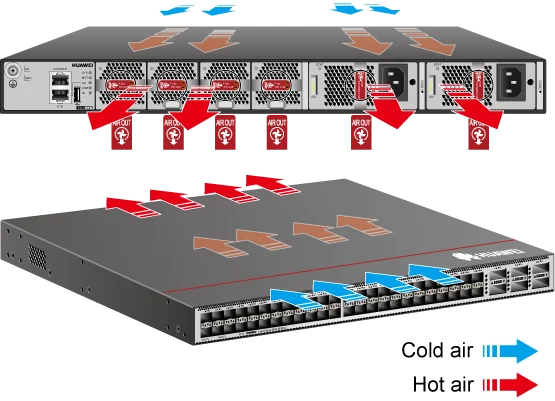

Охлаждение и направление обдува

Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.

Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.

Охлаждение и направление обдува, CE6865E-48S8CQ, схема 1

Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.

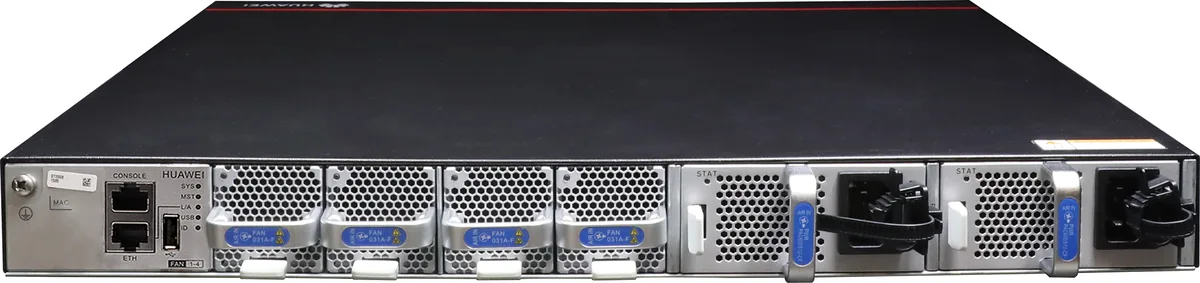

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слоты питания	-	Горизонтальное	У каждого коммутатора серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения.
Слоты вентиляторов	-	Горизонтальное	У каждого коммутатора серии CloudEngine 6800 четыре слота под вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения.

Совместимые модули и кабели

Кабель Ethernet

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.

Высокоскоростной кабель

Высокоскоростной кабель SFP+ на SFP+
Высокоскоростной кабель SFP28 на SFP28
Высокоскоростной кабель QSFP+ на QSFP+
Высокоскоростной кабель QSFP+ на 4×SFP+
Высокоскоростной кабель QSFP28 на QSFP28
Высокоскоростной кабель QSFP28 на 4×SFP28

Кабель AOC

Кабель AOC SFP+ на SFP+
Кабель AOC SFP28 на SFP28
Кабель AOC QSFP+ на QSFP+
Кабель AOC QSFP+ на 4×SFP+
Кабель AOC QSFP28 на QSFP28

Оптические модули GE eSFP

eSFP-GE-SX-MM850 (02315204)
eSFP-GE-SX-MM850 (02313URD)
eSFP-GE-ZX100-SM1550
LE2MGSC40DE0
LE2MGSC40ED0
SFP-GE-LX-SM1310 (02315200)
SFP-GE-LX-SM1310 (02313URF)
SFP-GE-LX-SM1310-BIDI
SFP-GE-LX-SM1490-BIDI
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH80-SM1550
CWDM-SFPGE-LH40-1471
CWDM-SFPGE-LH40-1491
CWDM-SFPGE-LH40-1511
CWDM-SFPGE-LH40-1531
CWDM-SFPGE-LH40-1551
CWDM-SFPGE-LH40-1571
CWDM-SFPGE-LH40-1591
CWDM-SFPGE-LH40-1611

Медные модули GE SFP

SFP-1000BaseT (02314171)
SFP-1000BaseT (02313URG)
SFP-1000BaseT-G2 (02314BDD)
SFP-1000BaseT-MP

Оптические модули 10GE SFP+

LE2MXSC80FF0
OMXD30000 (02318169)
OMXD30000 (02313URC)
OSX010000 (02318170)
OSX010000 (02313URK)
OSX040N01
OSXD22N00
SFP-10G-BXD1
SFP-10G-BXU1
SFP-10G-ER
SFP-10G-ER-1310
SFP-10G-ER-SM1270-BIDI
SFP-10G-ER-SM1330-BIDI
SFP-10G-iLR
SFP-10G-LR (02310QDJ)
SFP-10G-LR (02313URL)
SFP-10G-LR-MP
SFP-10G-SR1
SFP-10G-SR-MP
SFP-10G-SRV
SFP-10G-SR-E
SFP-10G-SRV-MP
SFP-10G-USR (02310MNW)
SFP-10G-USR (02313URN)
SFP-10G-USR-MP
SFP-10G-ZDWT-L
SFP-10G-ZR

Оптические модули 40GE QSFP+

QSFP-40G-ER4
QSFP-40G-eSM4
QSFP-40G-eSR4 (02310RMB)
QSFP-40G-eSR4 (02313URU)
QSFP-40G-eSR4-MP
QSFP-40G-iSM4
QSFP-40G-iSR4 (02310MHR)
QSFP-40G-iSR4 (02313URW)
QSFP-40G-iSR4-MP
QSFP-40G-LR4 (02310MHS)
QSFP-40G-LR4 (02313URY)
QSFP-40G-LR4-Lite (02311YVB)
QSFP-40G-LR4-Lite (02313URS)
QSFP-40G-LX4
QSFP-40G-LX4-MM
QSFP-40G-LX4-MM-E
QSFP-40G-SR-BD
QSFP-40G-eSDLC-PAM
QSFP-40G-eSDLC-PAM-G2
QSFP-40G-SDLC-PAM
QSFP-40G-SDLC-PAM-G2

Оптические модули 100GE QSFP28

QSFP28-100G-BIDI
QSFP-100G-BIDI-G2
QSFP-100G-eBIDI-G2
QSFP28-100G-DR
QSFP28-100G-LR4 (02311KNU)
QSFP28-100G-LR4 (02313URT)
QSFP28-100G-PSM4
QSFP28-100G-SR4 (02311GBW)
QSFP28-100G-SR4 (02313URQ)
QSFP28-100G-SR4-MP
QSFP-100G-4WDM-40
QSFP-100G-CLR4
QSFP-100G-CWDM4 (02311MNN)
QSFP-100G-CWDM4 (02314LWE)
QSFP-100G-CWDM4-Lite
QSFP-100G-C4-Lite-E
QSFP-100G-ER4
QSFP-100G-ER4-Lite
QSFP-100G-FR1
QSFP-100G-LR4-Lite
QSFP-100G-LX4-MM (02314DBX)
QSFP-100G-LX4-MM (02314NED)
QSFP-100G-eCWDM4
QSFP-100G-SWDM4 (02311QUK)
QSFP-100G-SWDM4 (02314LWF)
QSFP-100G-LR1

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	175 × 650 × 550 мм
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,5 мм.
Вес без упаковки, кг	6,2 кг без оптических модулей, блоков питания и вентиляторов
Вес без упаковки в сборе, кг	8,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым.
Вес с упаковкой, кг	9,45 кг
Вес с упаковкой в сборе, кг	11,75 кг
Способ установки	Установка в стойку
Шум при 27 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 49,8 дБ(А), не более 53,6. Забор со стороны портов: в среднем 47,8 дБ(А), не более 51,2.
Шум при 40 °C, звуковое давление, дБ(А)	Выброс со стороны портов: в среднем 67,6 дБ(А), не более 73,4. Забор со стороны портов: в среднем 68 дБ(А), не более 75,4.
Рабочая высота над уровнем моря, м	≤ 5000 м
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Высота хранения, м	≤ 5000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
CPU	4 ядра, 1,4 ГГц
Оперативная память	DRAM: 4 GB
Флеш-память NOR	64 МБ
Флеш-память NAND	4 ГБ
USB	Поддерживается
Тип питания	Съёмные блоки DC, AC и HVDC
Консольный порт	RJ45
Порт доступа	48 × 25GE SFP28. Оговорки вендора: порт 25GE по умолчанию работает на 25 Гбит/с и сам на 1 или 10 Гбит/с не переходит, скорость задают командой. При переводе одного порта на 10 или 1 Гбит/с скорость меняется у всей группы из четырёх портов, по одному порту скорость не переключается. Линейные модули 10GE LRM и на 80 км не поддерживаются. Автосогласование 1000BASE-X не работает, его надо выключить на дальней стороне, иначе при сбоях один конец останется в Up, а другой уйдёт в Down. Два медных модуля GE нельзя ставить в порты прямо друг над другом.
Порт восходящего канала	8 × 100GE QSFP28. Каждый порт 100G QSFP28 переводится на 40 Гбит/с и разбивается на четыре порта 10GE или 25GE. После разбивки работать как GE они не могут.
Порт, работающий и как стековый	Оптические порты 25GE и 100GE
RTC	Поддерживается
Типовая мощность, Вт	179 Вт при половинной загрузке с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 232 Вт при коротких оптических модулях во всех портах.
Типовое тепловыделение, БТЕ/ч	610 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 791 БТЕ/ч при коротких оптических модулях во всех портах.
Мощность без нагрузки, Вт	133 Вт
Тепловыделение без нагрузки, БТЕ/ч	453 БТЕ/ч
Максимальная мощность, Вт	378 Вт
Максимальное тепловыделение, БТЕ/ч	1290 БТЕ/ч
Число блоков питания	2
Резервирование питания	Резервирование 1+1
Номинальное входное напряжение, В	Блок 600 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1000 Вт DC: от −48 до −60 В. Блок 1200 Вт HVDC: от 240 до 380 В.
Диапазон входного напряжения, В	Блок 600 Вт AC и 240 В DC: от 90 до 290 В, от 45 до 65 Гц, либо постоянное от 190 до 290 В. Блок 1000 Вт DC: от −38,4 до −72 В. Блок 1200 Вт HVDC: от 190 до 400 В.
Наибольший входной ток, А	Блок 600 Вт AC и 240 В DC: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC: 30 А. Блок 1200 Вт HVDC: 8 А.
Номинальная выходная мощность, Вт	Блок 600 Вт AC и 240 В DC: 600 Вт. Блок 1000 Вт DC: 1000 Вт. Блок 1200 Вт HVDC: 1200 Вт.
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Защита от импульсов по питанию, кВ	AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ.
Тип вентиляторов	Съёмный
Число вентиляторных модулей	4
Резервирование вентиляторов	Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу.
Охлаждение	Воздушное
Направление обдува	Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать.
Наличие	0.9999966836
Наработка на отказ, лет	36,9
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.
