Парт-номер 02352QGG-004

Коммутатор Huawei CE6881-48S6CQ-B

48 портов
по 10 Гбит/с
Uplink 6 × 100 Гбит/с
1U

от 265 149 ₽

Цена за штуку со склада в Китае

В наличии 465 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Стойка с серверами на 10 Гбит/с, где нужен полный набор функций фабрики ЦОД по цене ниже старших серий: виртуализация, хранилища, филиальные дата-центры, вторая площадка. Шесть аплинков 100 Гбит/с уводят трафик в спайны без переподписки. Забор воздуха со стороны портов, индекс B, под стандартную установку портами в холодный коридор.

Характеристики словами

Сорок восемь оптических портов 10G SFP+ и шесть портов 100G QSFP28, всего 54 порта. Корпус 1U, 43,6 × 442 × 420 мм, 5,7 кг без упаковки. Потребление 194 Вт в типовом режиме, до 349 Вт при максимальной нагрузке, тепловыделение до 1191 БТЕ/ч. В комплекте два блока питания переменного тока и четыре вентилятора. Первая версия ПО V200R005C20: платформа на рынке дольше соседних моделей, отсюда и большой складской остаток.

Что докупить

Трансиверы SFP+ или кабели DAC на 10 Гбит/с к серверам, модули QSFP28 или кабели на 100 Гбит/с в аплинки, патч-корды. Для пары таких коммутаторов в стойке с серверами, подключёнными двумя линками, считают 48 DAC на стойку и четыре аплинка на два спайна. Запасной вентиляторный модуль того же направления потока на площадке не лишний.

Соседние исполнения

Тот же набор портов на новой платформе это CE6857F-48S6CQ-B, медный вариант с выбросом воздуха со стороны портов CE6857E-48T6CQ-F. Для серверов на 25 Гбит/с берут CE6865E-48S8CQ-B. Ещё один вариант на 10G с шестью аплинками это CE6820H-48S6CQ. Все серии в категории «Стоечные коммутаторы ЦОД».

Наличие и поставка

Huawei CE6881-48S6CQ-B в наличии на складе в Китае, 465 штук, 14 рабочих дней до Москвы, цена 265 149 ₽ с НДС 22 %. Партии на несколько стоек отгружаем сразу, трансиверы и кабели считаем в том же расчёте.

Вопросы и ответы

Чем CE6881 отличается от CE6857F при одинаковых портах

Поколением платформы и ценой. CE6881 вышел раньше, первая версия ПО V200R005, у CE6857F это V200R021 и выше потолок по функциям и буферам. Для стойки с серверами на 10 Гбит/с без особых требований к телеметрии и буферизации CE6881 закрывает задачу и стоит на четверть дешевле при том же наборе портов.

Почему на складе так много именно этой модели

Это массовый коммутатор для серверных стоек на 10 Гбит/с, и его берут партиями по два на стойку. Остаток 465 штук позволяет отгрузить проект на десятки стоек без ожидания завода, что для ЦОД важнее разницы в цене. Остаток на карточке обновляется по складу.

Нужен ли второй коммутатор в стойку

Для продуктивных серверов да: каждый хост подключают двумя линками к двум коммутаторам, и отказ одного не останавливает стойку. Две единицы CE6881 на стойку это стандартная схема, аплинки каждого уходят на два спайна. Для тестовых сред и вторичных площадок обходятся одним коммутатором с двумя блоками питания.

Какой срок поставки

Коммутатор на складе в Китае, 465 штук на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 265 149 ₽ с НДС 22 % включает доставку и таможню. Партии на проект отгружаем целиком вместе с трансиверами и кабелями.

Характеристики позиции 02352QGG-004
Количество портов доступа	48
Скорость портов доступа	10 Гбит/с
Тип портов	оптические
Порты Uplink	6 × 100 Гбит/с
Форм-фактор, U	1
Комплектность питания	блок в комплекте
Тип питания	AC
Всего портов, с Uplink	54
Направление охлаждения	Port-side Intake
Типовая мощность, Вт	194
Вес нетто, кг	5,7
Максимальная мощность, Вт	349
Максимальное тепловыделение, БТЕ/ч	1191
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0

Назначение

Исполнение CE6881-48S6CQ, парт-номер 02352QGG-004. Состав: Коммутатор CE6881-48S6CQ: 48 портов 10G SFP+, 6 портов 100G QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов.

Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC600. Версии патчей: Если коммутатор работает на V200R019C10SPC800, поставьте патч V200R019SPH050 или новее. Если на V200R021C00SPC200, поставьте V200R021SPH020 или новее.

Другие исполнения того же изделия: 02352QGH-004: та же комплектация с выбросом воздуха со стороны портов 02352QGF-004: 48 портов 10G SFP+, 6 портов 100G QSFP28, без вентиляторов и блоков питания.

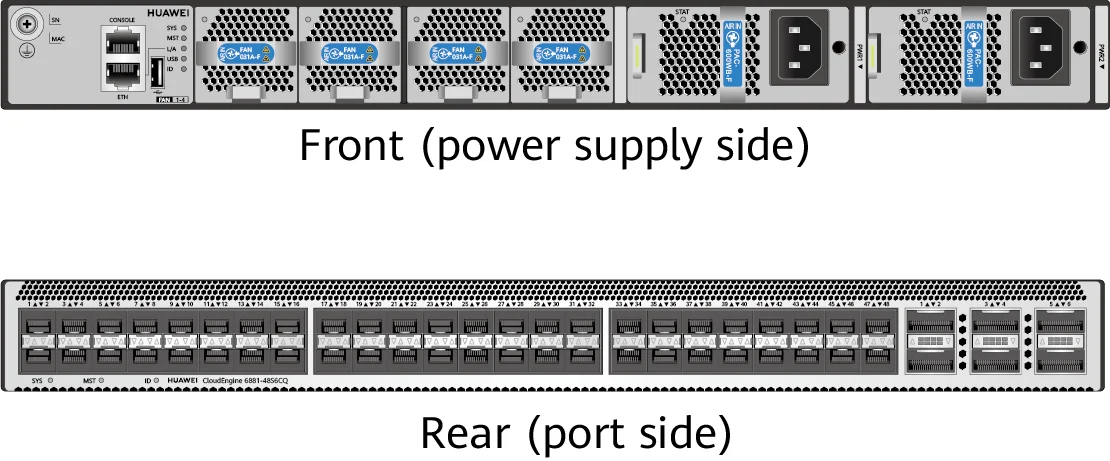

Портовая панель

Изображения в документе справочные.

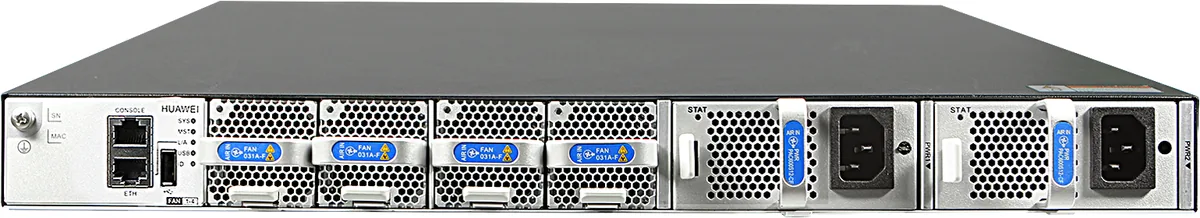

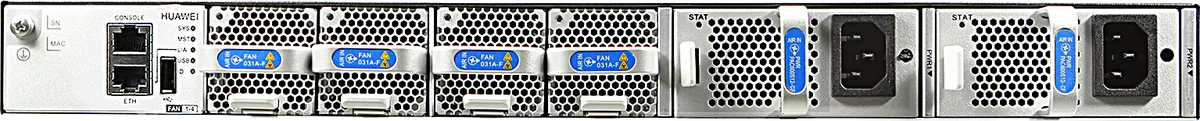

1Винт заземления
2Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора.
3Консольный порт
4Порт управления ETH, RJ45
5Порт USB
6Слот вентилятора 1
7Слот вентилятора 2
8Слот вентилятора 3
9Слот вентилятора 4
10Слот питания 1
11Слот питания 2

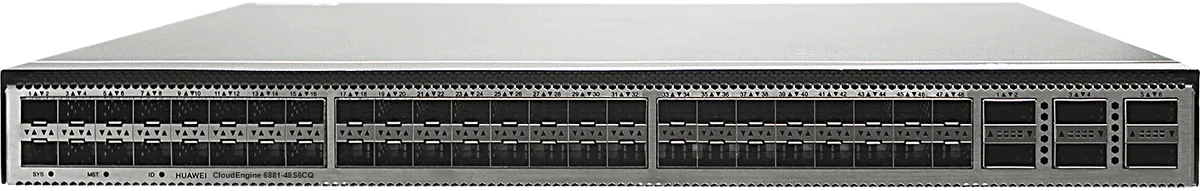

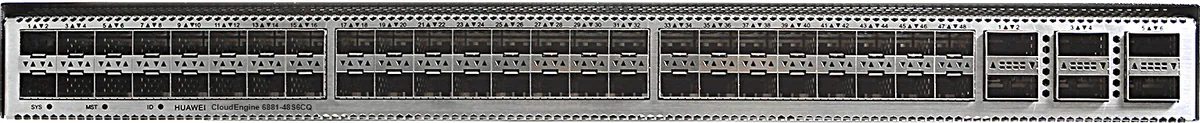

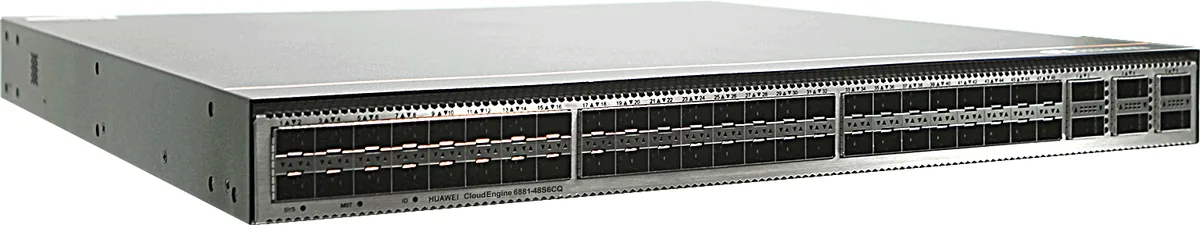

12Сорок восемь оптических портов 10GE SFP+
13Шесть оптических портов 40GE/100GE QSFP28
14Три отверстия под кронштейн со стороны портов
15Два отверстия под кронштейн посередине
16Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
17Четыре отверстия под кронштейн со стороны питания

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Порт 10GE SFP+	LC	Оптический порт 10GE SFP+ автоматически переходит на 1000 Мбит/с и передаёт данные на 1000 Мбит/с или 10 Гбит/с. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ae, автовыбор скорости, полный дуплекс.	Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+, кабели AOC и высокоскоростные кабели SFP+. Оговорки вендора: медный модуль GE в порту 10GE работает только на 100 или 1000 Мбит/с. Модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. Порты 10GE, кроме 13-16 и 25-28, сами переходят на 1 Гбит/с по модулю. В V200R005C20 среду GE в порты 13-16 и 25-28 ставить нельзя, порт уходит в error-down. Начиная с V200R019C10 после установки модуля GE нужно задать скорость командой speed 1000, причём скорость меняется сразу у всей четвёрки портов.
Оптический порт 40GE/100GE QSFP28	Тип разъёма зависит от оптического модуля.	Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. До V200R022C00 включительно порты 100GE не разбивались. Начиная с V200R022C10 порты 5 и 6 разбиваются на 4 × 25GE или 4 × 10GE, остальные нет. Порт 5 разбивается только статически, после настройки разбивки порт 4 исчезает. Если разбивку порта 5 отменить, сам порт 5 вернётся сразу, а порт 4 только после перезапуска платы. Разбитый порт не работает с медным кабелем: при установке кабеля выводится сообщение о несоответствии среды. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс.	Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м.
Консольный порт	RJ45	Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бит/с, по умолчанию 9600.	Консольный кабель
Порт управления ETH	RJ45	Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м.	Кабель Ethernet категории 5 и выше
Порт USB	USB	В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания.	Работает с накопителями USB 2.0.

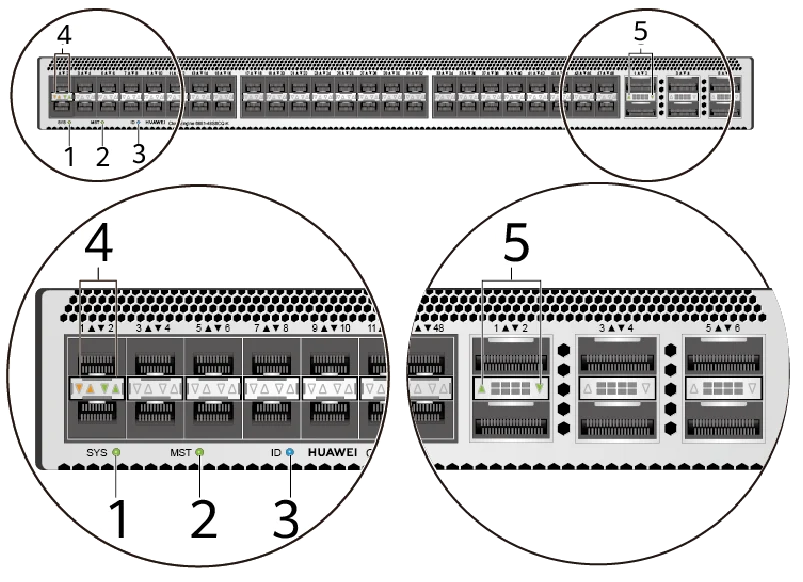

Индикаторы и кнопки

1Индикатор состояния системы
2Индикатор роли в стеке
3Индикатор ID
4Индикатор порта 10GE
5Индикатор порта 40GE/100GE
6Индикатор порта управления
7Индикатор развёртывания с USB

SYSИндикатор состояния системы

зелёный, не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноСбой при запуске устройства, неисправность блока питания или вентиляторного модуля.

MSTИндикатор роли в стеке. Начиная с V200R003C00 командой dfs-master led enable индикатор переводят на показ роли в группе DFS: у ведущего устройства он горит ровно, у ведомого не горит.

зелёный, не горитУстройство не ведущее в стеке.
зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.

IDИндикатор ID

синий, не горитИндикатор ID выключен, состояние по умолчанию.
синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

Индикатор порта 10GE. У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
жёлтый, не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

Индикатор порта 40GE/100GE. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

зелёный, не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

USBИндикатор развёртывания с USB

зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

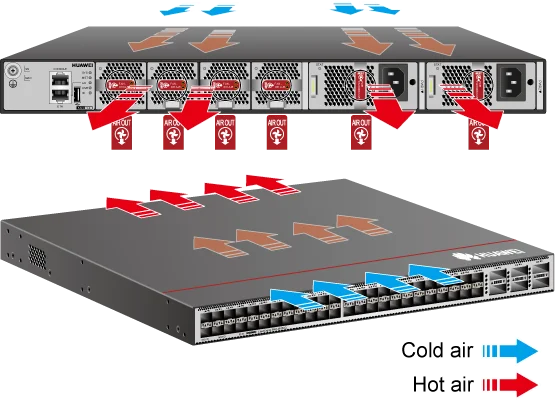

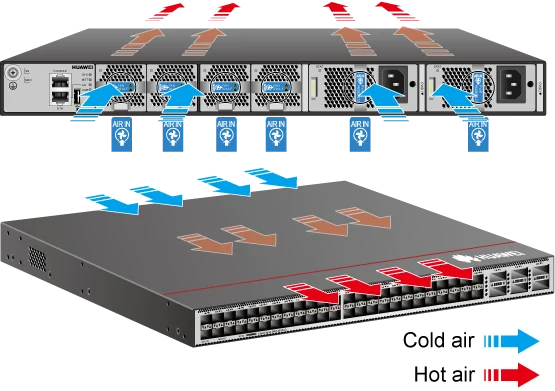

Охлаждение и направление обдува

Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.

Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.

Охлаждение и направление обдува, CE6881-48S6CQ, схема 1

Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слот питания	-	Горизонтальная установка	У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения.
Слот вентилятора	-	Горизонтальная установка	У каждого коммутатора серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Работать они должны все четыре сразу, с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения.

Совместимые модули и кабели

Кабель Ethernet

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.

Высокоскоростной кабель

Высокоскоростной кабель SFP+ на SFP+
Высокоскоростной кабель QSFP+ на QSFP+
Высокоскоростной кабель QSFP28 на QSFP28

Кабель AOC

Кабель AOC SFP+ на SFP+
Кабель AOC QSFP+ на QSFP+
Кабель AOC QSFP28 на QSFP28

Оптические модули GE eSFP

eSFP-GE-SX-MM850 (02315204)
eSFP-GE-SX-MM850 (02313URD)
eSFP-GE-ZX100-SM1550
LE2MGSC40DE0
LE2MGSC40ED0
SFP-GE-LX-SM1310 (02315200)
SFP-GE-LX-SM1310 (02313URF)
SFP-GE-LX-SM1310-BIDI
SFP-GE-LX-SM1490-BIDI
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH80-SM1550
CWDM-SFPGE-LH40-1471
CWDM-SFPGE-LH40-1491
CWDM-SFPGE-LH40-1511
CWDM-SFPGE-LH40-1531
CWDM-SFPGE-LH40-1551
CWDM-SFPGE-LH40-1571
CWDM-SFPGE-LH40-1591
CWDM-SFPGE-LH40-1611

Медные модули GE SFP

SFP-1000BaseT (02314171)
SFP-1000BaseT (02313URG)
SFP-1000BaseT-G2 (02314BDD)
SFP-1000BaseT-MP

Оптические модули 10GE SFP+

LE2MXSC80FF0
OMXD30000 (02318169)
OMXD30000 (02313URC)
OSX010000 (02318170)
OSX010000 (02313URK)
OSX040N01
OSXD22N00
SFP-10G-BXD1
SFP-10G-BXU1
SFP-10G-ER
SFP-10G-ER-1310
SFP-10G-ER-SM1270-BIDI
SFP-10G-ER-SM1330-BIDI
SFP-10G-iLR
SFP-10G-LR (02310QDJ)
SFP-10G-LR (02313URL)
SFP-10G-LR-MP
SFP-10G-SR1
SFP-10G-SR-MP
SFP-10G-SRV
SFP-10G-SR-E
SFP-10G-SRV-MP
SFP-10G-USR (02310MNW)
SFP-10G-USR (02313URN)
SFP-10G-USR-MP
SFP-10G-ZDWT-L
SFP-10G-ZR

Оптические модули 40GE QSFP+

QSFP-40G-ER4
QSFP-40G-eSM4
QSFP-40G-eSR4 (02310RMB)
QSFP-40G-eSR4 (02313URU)
QSFP-40G-eSR4-MP
QSFP-40G-iSM4
QSFP-40G-iSR4 (02310MHR)
QSFP-40G-iSR4 (02313URW)
QSFP-40G-iSR4-MP
QSFP-40G-LR4 (02310MHS)
QSFP-40G-LR4 (02313URY)
QSFP-40G-LR4-Lite (02311YVB)
QSFP-40G-LR4-Lite (02313URS)
QSFP-40G-LX4
QSFP-40G-LX4-MM
QSFP-40G-LX4-MM-E
QSFP-40G-SR-BD
QSFP-40G-eSDLC-PAM
QSFP-40G-eSDLC-PAM-G2
QSFP-40G-SDLC-PAM
QSFP-40G-SDLC-PAM-G2

Оптические модули 100GE QSFP28

QSFP28-100G-BIDI
QSFP-100G-BIDI-G2
QSFP-100G-eBIDI-G2
QSFP28-100G-DR
QSFP28-100G-LR4 (02311KNU)
QSFP28-100G-LR4 (02313URT)
QSFP28-100G-PSM4
QSFP28-100G-SR4 (02311GBW)
QSFP28-100G-SR4 (02313URQ)
QSFP28-100G-SR4-MP
QSFP-100G-4WDM-40
QSFP-100G-CLR4
QSFP-100G-CWDM4 (02311MNN)
QSFP-100G-CWDM4 (02314LWE)
QSFP-100G-CWDM4-Lite
QSFP-100G-C4-Lite-E
QSFP-100G-ER4
QSFP-100G-ER4-Lite
QSFP-100G-FR1
QSFP-100G-LR4-Lite
QSFP-100G-LX4-MM (02314DBX)
QSFP-100G-LX4-MM (02314NED)
QSFP-100G-eCWDM4
QSFP-100G-SWDM4 (02311QUK)
QSFP-100G-SWDM4 (02314LWF)
QSFP-100G-LR1

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	175 × 650 × 550 мм
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм.
Вес без упаковки, кг	5,7 кг без оптических модулей, блоков питания и вентиляторов
Вес без упаковки в сборе, кг	7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым.
Способ установки	Установка в стойку
Шум при 27 °C, звуковое давление, дБ(А)	Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А).
Шум при 40 °C, звуковое давление, дБ(А)	Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А).
Рабочая высота над уровнем моря, м	≤ 5000 м
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Высота хранения, м	< 5000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
CPU	4 ядра, 1,4 ГГц
Оперативная память	DRAM: 4 GB
Флеш-память NOR	64 МБ
Флеш-память NAND	4 ГБ
USB	Поддерживается
Тип питания	Съёмные блоки DC, AC и HVDC
Консольный порт	RJ45
Порт доступа	48 × 10GE SFP+. Оговорки вендора: порты 10GE переводятся на 1 Гбит/с. Порты с 13 по 16 и с 25 по 28 переключают командой на 10 или 1 Гбит/с, остальные согласуют скорость по оптическому модулю. В V200R005C20 порты 13-16 и 25-28 на 1 Гбит/с не переводились, начиная с V200R019C10 переводятся. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 10GE длиной 1, 3 и 5 м.
Порт восходящего канала	6 × 100GE QSFP28. Оговорки вендора: каждый порт 100GE QSFP28 переводится на 40 Гбит/с. До V200R022C00 включительно разбивка не работала, в V200R022C10 порты 5 и 6 разбиваются на 4 × 25GE или 4 × 10GE, остальные нет. Порт 5 разбивается только статически, после настройки разбивки порт 4 исчезает. Если разбивку отменить, порт 5 вернётся сразу, а порт 4 только после перезапуска платы. Разбитый порт не работает с медным кабелем. Подходят медные кабели 100GE и 40GE длиной 1, 3 и 5 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Кабели 100G на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down.
Порт, работающий и как стековый	Оптические порты 10GE и 100GE
RTC	Поддерживается
Типовая мощность, Вт	194 Вт при полной пропускной способности с высокоскоростными кабелями SFP+ на 48 портах и QSFP28 на шести, два блока питания. 240 Вт при коротких оптических модулях во всех портах.
Типовое тепловыделение, БТЕ/ч	662 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP+ на 48 портах и QSFP28 на шести, два блока питания. 819 БТЕ/ч при коротких оптических модулях во всех портах.
Мощность без нагрузки, Вт	161 Вт
Тепловыделение без нагрузки, БТЕ/ч	549 БТЕ/ч
Максимальная мощность, Вт	349 Вт
Максимальное тепловыделение, БТЕ/ч	1191 БТЕ/ч
Число блоков питания	2
Резервирование питания	Резервирование 1+1
Номинальное входное напряжение, В	Блок 600 Вт AC и 240 В DC: от 100 до 240 В, 50/60 Гц, либо постоянное 240 В. Блок 1000 Вт DC: от −48 до −60 В. Блок 1200 Вт HVDC: от 240 до 380 В.
Диапазон входного напряжения, В	Блок 600 Вт AC и 240 В DC: от 90 до 290 В, от 45 до 65 Гц, либо постоянное от 190 до 290 В. Блок 1000 Вт DC: от −38,4 до −72 В. Блок 1200 Вт HVDC: от 190 до 400 В.
Наибольший входной ток, А	Блок 600 Вт AC и 240 В DC: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC: 30 А. Блок 1200 Вт HVDC: 8 А.
Номинальная выходная мощность, Вт	Блок 600 Вт AC и 240 В DC: 600 Вт. Блок 1000 Вт DC: 1000 Вт. Блок 1200 Вт HVDC: 1200 Вт.
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Защита от импульсов по питанию, кВ	AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ.
Тип вентиляторов	Съёмный
Число вентиляторных модулей	4
Резервирование вентиляторов	Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу.
Охлаждение	Воздушное
Направление обдува	Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать.
Наличие	0.9999960856
Наработка на отказ, лет	45,9
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.
