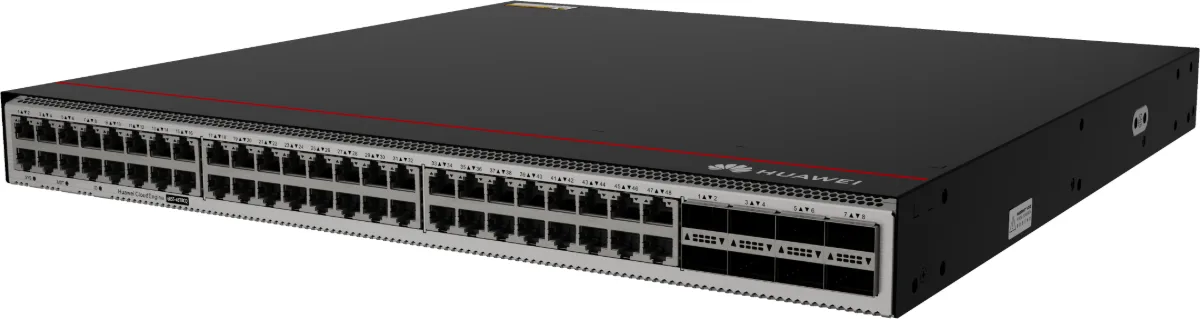

Коммутатор ЦОД Huawei CE6855-48T8CQ, без блоков питания и вентиляторов, 48 портов 10G, Uplink 8 × 100G
- 48 × 10 Гбит/с
- 8 × 100 Гбит/с
- без блока питания и вентиляторов
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Коммутатор ЦОД Huawei CloudEngine CE6855-48T8CQ. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. В серии CE6855 это исполнение отличает тип портов: медные; комплектность питания: без блока питания и вентиляторов. В комплект не входит: вентиляторы и блок питания. Эта модель идёт в каталоге под 3 артикулами: 02356UVF, 02356UVD, 02356UVE. Отличий между ними в поставочном каталоге нет, поэтому перед заказом сверяем исполнение по документации Huawei. Здесь артикул 02356UVF.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 48; скорость портов доступа 10 Гбит/с; порты uplink 8 × 100 Гбит/с; скорость uplink 100 Гбит/с. В карточке указаны ещё количество портов uplink 8; всего портов 56 с Uplink; габариты в×ш×г 43,6 × 442 × 420 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Как подобрать
Вентиляторный модуль подбирается под шасси и под направление продува в вашем ряду стоек. Направление у исполнений разное, и перепутать его нельзя.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Где применяется
Вентиляторные модули меняют по регламенту и по отказу. Держать один в запасе дешевле, чем ловить перегрев: при отказе продува оборудование уходит в защиту и гасит порты.
Что проверяем до отгрузки
Сверяем парт-номер 02356UVF с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02356UVF даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2030. Вендорская поддержка заявлена до 31 декабря 2040. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02356UVF в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2030. Вендорская поддержка заявлена до 31 декабря 2040. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 10 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 8 × 100 Гбит/с |
| Скорость Uplink | 100 Гбит/с |
| Количество портов Uplink | 8 |
| Комплектность питания | без блока питания и вентиляторов |
| Всего портов, с Uplink | 56 |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Серия | CE6855 |
| Заказывается отдельно | вентиляторы и блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2030-12-31 |
| Окончание поддержки | 2040-12-31 |
Документация Huawei
Об устройстве
Исполнение CE6855-48T8CQ, парт-номер 02356UVF. Состав: Коммутатор CE6855-48T8CQ (48 × 10GE RJ45, 8 × 100GE QSFP28, без вентиляторных модулей и блоков питания).
Первая версия ПО, в которой поддержан этот парт-номер, это V300R025C00.
Другие исполнения того же изделия: 02356UVD, 48 × 10GE RJ45, 8 × 100GE QSFP28, 2 блока питания AC, 4 вентилятора, забор воздуха со стороны портов; 02356UVE, 48 × 10GE RJ45, 8 × 100GE QSFP28, 2 блока питания AC, 4 вентилятора, выброс воздуха со стороны портов.
Коммутатор не поддерживает стекирование.

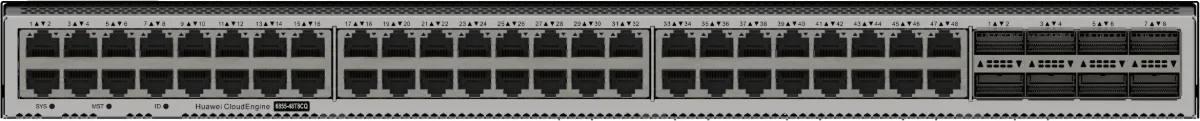

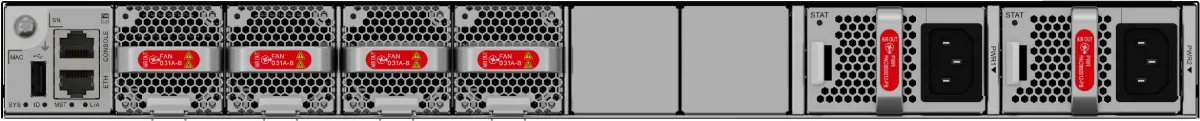

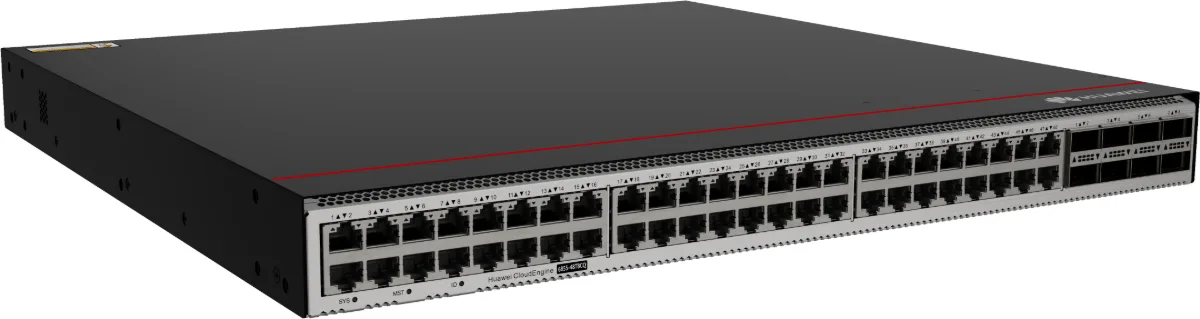

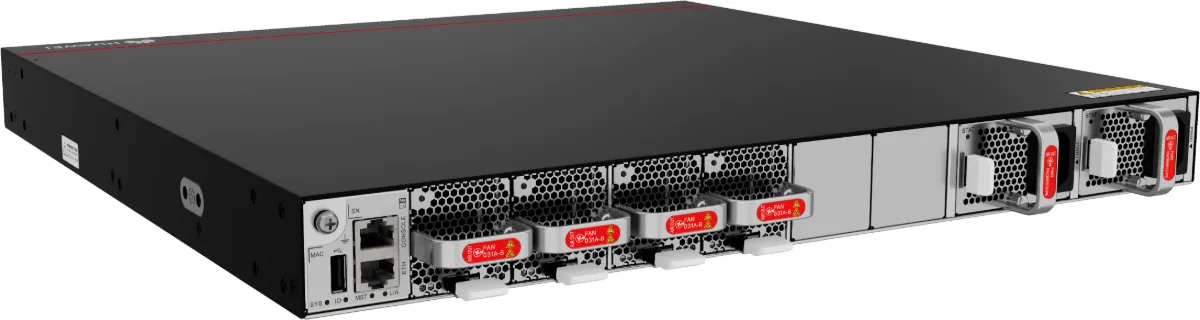

Портовая панель
Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
- 1Винт заземления
- 2Серийный номер ESN и MAC-адрес. Код можно считать сканером.
- 3Консольный порт
- 4Порт управления ETH, RJ45
- 5Порт USB
- 6Четыре слота вентиляторов. Подходят модули FAN-031A-B, FAN-031A-F, FAN-031B-B, FAN-031B-F
- 7Два слота питания. Подходят блоки PAC600S12-PB, PAC600S12-PF, PDC1K2S12-CE, PDC1K2S12-PB, PDC400S12-CB, PDC400S12-CF, PHD2KS12-PB
- 8Сорок восемь электрических портов 10GE RJ45
- 9Восемь оптических портов 100GE QSFP28
- 10Три отверстия под кронштейн со стороны портов
- 11Два отверстия под кронштейн посередине
- 12Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT
- 13Четыре отверстия под кронштейн со стороны питания
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Электрический порт 10GE RJ45 | RJ45 | Электрический порт Ethernet 10GBASE-T принимает и передаёт трафик на скорости 100 Мбит/с, 1 000 Мбит/с или 10 Гбит/с и автоматически согласуется до 100 или 1 000 Мбит/с. Таким портам нужны экранированные кабели Ethernet категории 6A или выше. Стандарты: IEEE 802.3an и IEEE 802.3az. Свойства электрического интерфейса: подходят и прямые, и перекрёстные кабели. Режим работы: автосогласование 100 Мбит/с, 1 000 Мбит/с и 10 Гбит/с, полный дуплекс. Дальность до 100 м | Подходят и прямые, и перекрёстные кабели. |
| Оптический порт 100GE QSFP28 | QSFP28 | Порт приёма и передачи оптического сигнала 100GE или 40GE. Порт 100GE умеет работать на 40 Гбит/с и разбивается на 4 × 10GE или 4 × 25GE. | Оптические модули 40GE QSFP+, оптические модули 100GE QSFP28, кабель AOC 40GE QSFP+ на 40GE QSFP+, кабель AOC 40GE QSFP+ на 4 × 10GE SFP+, кабель AOC 100GE QSFP28 на 100GE QSFP28, высокоскоростной кабель 40GE QSFP+ на 40GE QSFP+, высокоскоростной кабель 40GE QSFP+ на 4 × 10GE SFP+, высокоскоростной кабель 100GE QSFP28 на 100GE QSFP28, высокоскоростной кабель 100GE QSFP28 на 4 × 25GE SFP28. При заборе воздуха со стороны портов восходящие порты 100GE поддерживают модули 40GE-AOC, SR4, eSR4, LR4, ER4, BIDI, eSDLC, SDLC, LX4, а также 100G-AOC, SR4, LX4, SWDM4, PSM4, CWDM4, 4WDM, DR1, FR1, LR1, LR4, BIDI и ER4. При температуре от 0 до 35 °C работает и 100G-ZR4, но шум устройства выходит за порог. При выбросе воздуха со стороны портов восходящие порты 100GE поддерживают модули 40GE-AOC, SR4, eSR4, LR4, ER4, BIDI, eSDLC, SDLC, LX4, а также 100G-AOC, SR4, LX4, SWDM4, PSM4 и CWDM4. Из медных кабелей поддерживаются 40GE, 40GE с разветвлением на 4 × 10GE, 100GE и 100GE с разветвлением на 4 × 25GE. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бод, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1 000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Порт работает только с накопителями стандарта USB 2.0. Накопители разных производителей отличаются совместимостью и драйверами: если накопитель не заработал, попробуйте другой, известной марки | Работает с накопителями USB 2.0. |
Индикаторы и кнопки
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор сервисного порта (электрический порт 10GE RJ45)
- 5Индикатор порта 100GE
- 6Индикатор порта управления
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
- не горитФункция зарезервирована и не включена.
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
Охлаждение и направление обдува
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Направление обдува выбирают по тому, как устройство стоит в стойке. В машинном зале холодный воздух обычно идёт спереди, горячий уходит назад. Если коммутатор поставлен блоками питания вперёд, а портами назад, нужны модули с выбросом со стороны портов.
- Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
- Термины «выброс со стороны портов» и «забор со стороны портов» понимают одинаково все производители, а вот «спереди назад» каждый считает по-своему, в зависимости от установки. Поэтому выбирать надо по стороне портов.

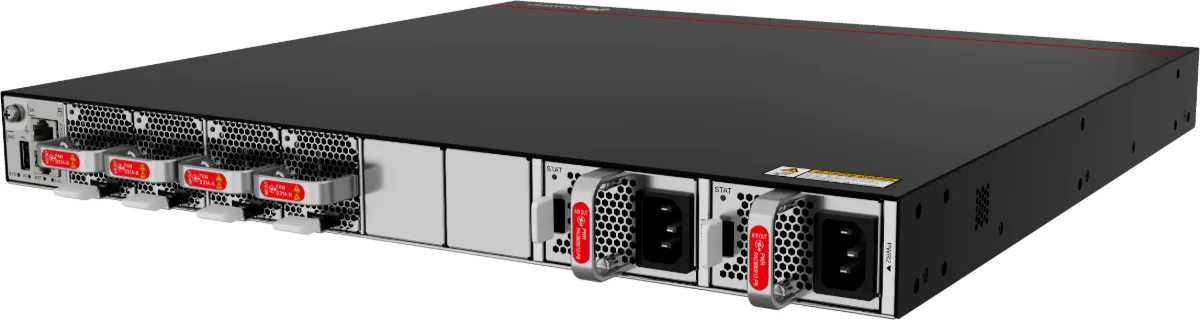

Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты блоков питания | - | Горизонтальная установка | В коммутаторе два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слоты вентиляторов | - | Горизонтальная установка | Корпус охлаждают съёмные вентиляторные модули, они работают с горячим резервированием. При отказе одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
Совместимые модули и кабели
Кабель Ethernet
Через кабель Ethernet к консольному порту устройства подключается терминал обслуживания, с него ведут местное или удалённое обслуживание.
Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
- Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.
Кабель AOC
- Кабель AOC SFP+ на SFP+
- Кабель AOC SFP28 на SFP28
- Кабель AOC QSFP+ на QSFP+
- Кабель AOC QSFP+ на 4×SFP+
- Кабель AOC QSFP28 на QSFP28
Активный оптический кабель (AOC) это оптическое волокно с оптическими модулями на обоих концах, поэтому он прост в применении.
Высокоскоростной кабель
- Высокоскоростной кабель SFP+ на SFP+
- Высокоскоростной кабель SFP28 на SFP28
- Высокоскоростной кабель QSFP+ на QSFP+
- Высокоскоростной кабель QSFP+ на 4×SFP+
- Высокоскоростной кабель QSFP28 на QSFP28
- Высокоскоростной кабель QSFP28 на 2×QSFP28
- Высокоскоростной кабель QSFP28 на 4×SFP28
Для коммутаторов ЦОД подходят только высокоскоростные кабели, сертифицированные Huawei. Несертифицированный кабель ставит под вопрос надёжность передачи и может нарушить работу сервисов, а Huawei такие случаи не устраняет и ответственности за них не несёт.
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-SR-MP | 02313AMY | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SRV | 02310STB | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SRV-MP | 02313BJJ | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-MP | 02313BJH | - | LC/DLC | одномодовое | 10 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-USR-MP | 02313BJE | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-SR1 | 02314GDS | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-ER | 02314GFL | - | LC/DLC | одномодовое | 10 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 40 км |
| SFP-10G-SR-E | 02314JUU | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| SFP-10G-SR-P | 02315KDL | - | LC/DLC | многомодовое | 10 Гбит/с | многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Медные модули 10GE SFP+
- SFP-10GBaseT-SR
Оптические модули 40GE QSFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP-40G-ER4 | 02311BKT | 40GBASE-ER4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 40 км |
| QSFP-40G-eSR4 | 02310RMB | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-eSR4 | 02313URU | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-eSR4-P | 02315KDD | - | MPO-12 | многомодовое | 40 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| QSFP-40G-eSR4-MP | 02313GAA | - | MPO-12 | многомодовое | 40 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м |
| QSFP-40G-iSR4 | 02310MHR | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-iSR4 | 02313URW | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-iSR4-MP | 02313FYY | - | MPO-12 | многомодовое | 40 Гбит/с | многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LR4 | 02310MHS | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4 | 02313URY | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4-Lite | 02311YVB | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-LR4-Lite | 02313URS | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-SR-BD | 02311FPA | 40GBASE-BIDI (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-eSDLC-PAM | 02311QTR | 40GBASE-ePAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 300 м |
| QSFP-40G-SDLC-PAM | 02311PUU | 40GBASE-PAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 150 м |
| QSFP-40G-LX4 | 02311HNP | 40GBASE-LX4 | LC | одномодовое и многомодовое | 40 Гбит/с | одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км |
| QSFP-40G-LX4-MM | 02313NUG | 40GBASE-LX4 | LC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LX4-MM-E | 02314GDU | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LX4-MM-P | 02315KDE | - | LC/DLC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
Оптические модули 100GE QSFP28
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP28-100G-LR4 | 02311KNU | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-LR4 | 02313URT | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-PSM4 | 02311MNM | 100GBASE-PSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 100 Гбит/с | одномодовое (G.652): 500 м |
| QSFP28-100G-SR4 | 02311GBW | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP28-100G-SR4 | 02313URQ | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP28-100G-SR4-P | 02315KCW | - | MPO-12 | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP28-100G-SR4-S | 02315KCX | - | MPO-12 | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP28-100G-SR4-MP | 02313FYX | - | MPO-12 | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP28-100G-BIDI | 02313EEK | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP28-100G-DR | 02312VSP | 100GBase-DR | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 500 м |
| QSFP-100G-4WDM-40 | 02312QTL | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 40 км |
| QSFP-100G-CWDM4 | 02311MNN | 100GBASE-CWDM4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4-Lite | 02312UJN | 100GBASE-CWDM4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 0,5 км |
| QSFP-100G-SWDM4 | 02311QUK | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-ER4 | 02313HLU | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 40 км |
| QSFP-100G-FR1 | 02314BDE | 100GBASE-FR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-100G-ZR4 | 02314DBR | 100GBASE-ZR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 80 км |
| QSFP-100G-LX4-MM | 02314DBX | 100G-LX4 | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-LX4-MM | 02314NED | 100G-LX4 | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-C4-Lite-E | 02314GDV | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 0,5 км |
| QSFP-100G-LR1 | 02314LBY | 100GBASE-LR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
| QSFP-100G-BIDI-G2 | 02314DBW | 100G-BIDI | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-CWDM4 | 02314LWE | 100GBASE-CWDM4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4-P | 02315KDB | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-100G-CWDM4-S | 02315KDC | - | LC/DLC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-100G-SWDM4 | 02314LWF | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-eBIDI-G2 | 02314LWG | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-100G-eBIDI-G2-P | 02315KCY | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-100G-eBIDI-G2-S | 02315KDA | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP28-100G-LR-BXU1 | 02315GHX | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 10 км |
| QSFP28-100G-LR-BXD1 | 02315GHY | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 10 км |
| QSFP28-100G-ER-BXD1 | 02315GHV | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 30 км |
| QSFP28-100G-ER-BXU1 | 02315GHW | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 30 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 185 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,5 мм. |
| Вес без упаковки, кг | 5,92 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 8,08 кг без оптических модулей, но с блоками питания AC и вентиляторами. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 9,42 кг |
| Вес с упаковкой в сборе, кг | 11,58 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов: в среднем 52,5 дБ(A), максимум 57,2 дБ(A). Выброс воздуха со стороны портов: в среднем 53,6 дБ(A), максимум 59,0 дБ(A) |
| Шум при 40 °C, звуковое давление, дБ(А) | Забор воздуха со стороны портов: в среднем 72,4 дБ(A), максимум 77,3 дБ(A). Выброс воздуха со стороны портов: в среднем 70,5 дБ(A), максимум 75,6 дБ(A) |
| Рабочая высота над уровнем моря, м | ≤ 5 000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5 000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 16 ГБ |
| Флеш-память NOR | 64 МБ |
| Накопитель SSD | 8 ГБ SSD |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Порт работает только с накопителями стандарта USB 2.0. Накопители разных производителей отличаются совместимостью и драйверами: если накопитель не заработал, попробуйте другой, известной марки |
| Тип питания | Съёмные блоки AC, DC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 x 10GE RJ45 |
| Порт восходящего канала | 8 × 100GE QSFP28 |
| Порт, работающий и как стековый | Функция зарезервирована и не включена. |
| RTC | Поддерживается |
| Типовая мощность, Вт | 216 Вт: полная загрузка трафиком, короткие кабели Ethernet на портах 24 × 10GE (электрических) и медные кабели на портах 4 × 100GE, обычная температура, два блока питания AC. 228 Вт: короткие кабели Ethernet на портах 24 × 10GE (электрических) и оптические модули малой дальности на портах 4 × 100GE, обычная температура, два блока питания AC |
| Типовое тепловыделение, БТЕ/ч | 737 БТЕ/ч: полная загрузка трафиком, короткие кабели Ethernet на портах 24 × 10GE (электрических) и медные кабели на портах 4 × 100GE, обычная температура, два блока питания AC. 778 БТЕ/ч: короткие кабели Ethernet на портах 24 × 10GE (электрических) и оптические модули малой дальности на портах 4 × 100GE, обычная температура, два блока питания AC |
| Мощность без нагрузки, Вт | 172 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 587 БТЕ/ч |
| Максимальная мощность, Вт | 284 Вт: полная загрузка трафиком, короткие кабели Ethernet на портах 48 × 10GE (электрических) и оптические модули малой дальности на портах 8 × 100GE, обычная температура, два блока питания AC. 438 Вт: длинные кабели Ethernet на портах 48 × 10GE (электрических) и оптические модули большой дальности на портах 8 × 100GE, высокая температура, два блока питания AC |
| Максимальное тепловыделение, БТЕ/ч | 969 БТЕ/ч: полная загрузка трафиком, короткие кабели Ethernet на портах 48 × 10GE (электрических) и оптические модули малой дальности на портах 8 × 100GE, обычная температура, два блока питания AC. 1495 БТЕ/ч: длинные кабели Ethernet на портах 48 × 10GE (электрических) и оптические модули большой дальности на портах 8 × 100GE, высокая температура, два блока питания AC |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Блок питания 600 Вт AC и 240 В DC: AC от 100 до 240 В, 50/60 Гц, DC 240 В. Блок питания DC на 1 200 Вт: от −48 до −60 В DC, +48 В DC. Высоковольтный блок питания DC на 2 000 Вт: 336 В DC |
| Диапазон входного напряжения, В | Блок питания 600 Вт AC и 240 В DC: AC от 90 до 290 В, от 45 до 65 Гц, DC от 190 до 290 В. Блок питания DC на 1 200 Вт: от −38,4 до −72 В DC, от +40 до +57 В DC. Высоковольтный блок питания DC на 2 000 Вт: от 260 до 400 В DC |
| Наибольший входной ток, А | Блок питания 600 Вт AC и 240 В DC: 8 А (от 100 до 240 В AC), 4 А (240 В DC). Блок питания DC на 1 200 Вт: 38 А (от −48 до −60 В DC), 38 А (+48 В DC). Высоковольтный блок питания DC на 2 000 Вт: 10 А (336 В DC) |
| Номинальная выходная мощность, Вт | Блок 600 Вт AC и 240 В DC: 600 Вт. Блок 1 200 Вт DC: 1 200 Вт. Блок 2 000 Вт HVDC: 2 000 Вт. |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0,99999 |
| Наработка на отказ, лет | 39,91 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315286Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDISFP, 1 Гбит/с, одномодовое, до 10 кмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02313BUSБлок питания Huawei PAC600S12-PBблок питания, 600 Вт, Fan Panel Side ExhaustПо запросу
Похожие позиции

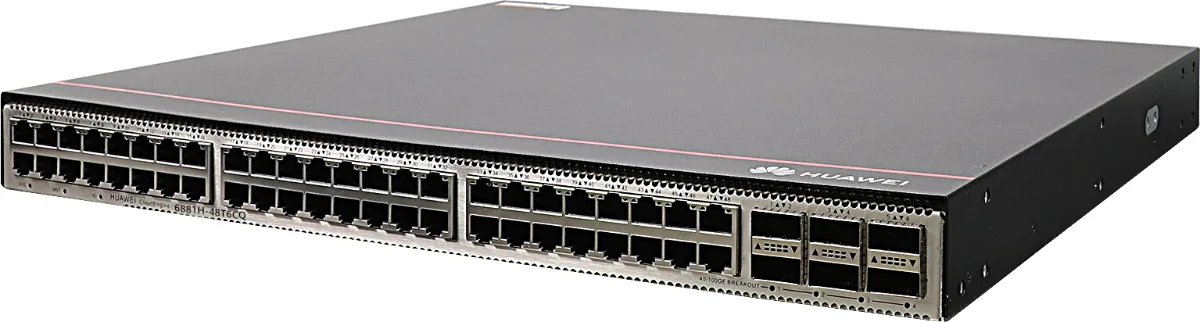

- Парт-номер 02354VNSКоммутатор ЦОД Huawei CloudEngine CE6881H-48T6CQ-B48 × 10 Гбит/с·6 × 100 Гбит/с·блок в комплектеПо запросу
- Парт-номер 02354VNTКоммутатор ЦОД Huawei CloudEngine CE6881H-48T6CQ-F48 × 10 Гбит/с·6 × 100 Гбит/с·блок в комплектеПо запросу

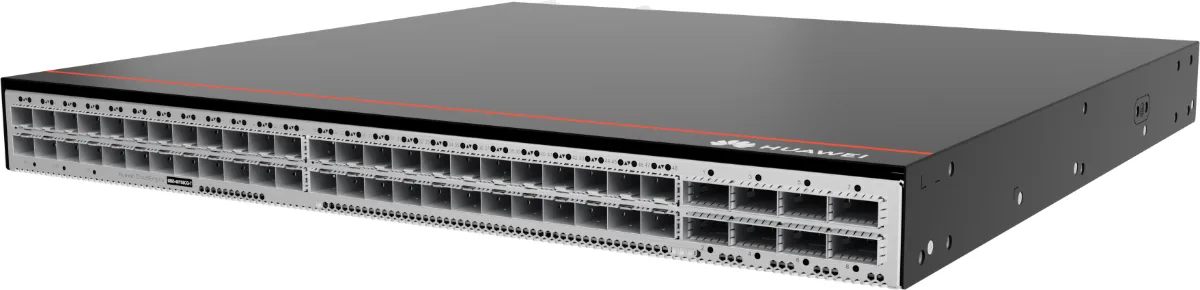

- Парт-номер 02355KUBКоммутатор ЦОД Huawei CloudEngine CE6885-48YS8CQ-TB48 × 25 Гбит/с·8 × 100 Гбит/с·блок в комплектеПо запросу
- Парт-номер 02355KUCКоммутатор ЦОД Huawei CloudEngine CE6885-48YS8CQ-TF48 × 25 Гбит/с·8 × 100 Гбит/с·блок в комплектеПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
