Блок питания Huawei PDC400S12-CB
- блок питания
- 400 Вт
- питание DC
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Блок питания Huawei PDC400S12-CB. Питает оборудование Huawei или распределяет питание внутри стойки. Подходит только к своей линейке и своему посадочному месту. Высота, ширина и глубина корпуса: 39,6 × 66 × 215 мм. Нетто 0,679 кг. Все значения по документации Hardware Description Huawei. У этого исполнения тип питания: DC; направление охлаждения: Fan Panel Side Exhaust.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны тип питания DC; мощность блока питания 400 Вт; габариты в×ш×г 39,6 × 66,0 × 215 мм.
Как подобрать
Блок питания подбирается под шасси и под схему резервирования. Мощность считают по максимальной конфигурации, а не по текущей.
Совместимость
Позиция заявлена к семействам CloudEngine 6800, S5700, S6700, USG6600F. Список собран по документации вендора и по нашим сборкам, но конфигурацию под вашу задачу инженеры всё равно проверяют до оплаты.
Где применяется
Блоки питания берут комплектом под схему резервирования. При схеме N плюс один выход одного блока не гасит оборудование, а замена идёт на горячую. Для этого нужен свободный блок в запасе, а не только установленные.
Что проверяем до отгрузки
Сверяем парт-номер 02314VUG с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02314VUG даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02314VUG в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
По документации вендора позиция заявлена к семействам CloudEngine 6800, S5700, S6700, USG6600F. Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2029. Вендорская поддержка заявлена до 31 декабря 2039. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
Подходит к оборудованию
| Тип питания | DC |
|---|---|
| Направление охлаждения | Fan Panel Side Exhaust |
| Мощность блока питания | 400 Вт |
| Вид изделия | блок питания |
| Вес нетто, кг | 0,679 |
| Габариты В×Ш×Г, мм | 39,6 × 66,0 × 215 |
| Единица поставки | штука |
| Снятие с продажи | 2029-12-31 |
| Окончание поддержки | 2039-12-31 |
Документация Huawei
Об устройстве

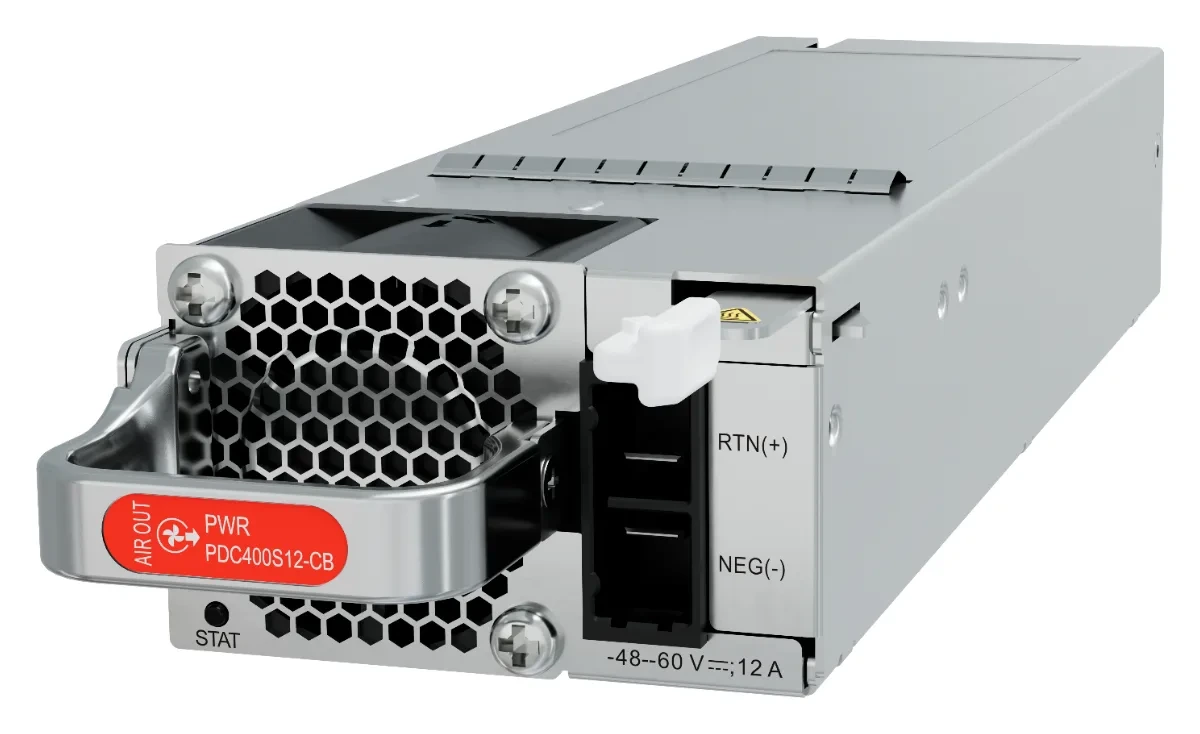

Исполнение PDC400S12-CB, парт-номер 02314VUG. Состав: Блок питания DC 400 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания).
Портовая панель
- 1Ручка
- 2Метка направления воздуха (выход)
- 3Вентиляционное отверстие
- 4Разъём питания
- 5Защёлка
- 6Индикатор
- зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигает с частотой 4 ГцЗагрузка без остановки работы
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 66,0 × 215 мм |
| Вес без упаковки, кг | 0,679 кг |
Технические характеристики
| Параметр | Значение |
|---|---|
| Число входов | 1 |
| Номинальное входное напряжение, В | +48 В DC; от −48 до −60 В DC |
| Диапазон входного напряжения, В | от +40 до +57 В DC; от −38,4 до −72 В DC |
| Наибольший входной ток, А | 12 А |
| Номинальное выходное напряжение, В | 12,3 В |
| Номинальный выходной ток, А | 32,52 А |
| Номинальная выходная мощность, Вт | 400 Вт |
| Способ отвода тепла | Отвод тепла вентилятором |
| Горячая замена | Поддерживается |
Версии ПО
| Продукт | Модель | Первая поддерживаемая версия | Ограничения |
|---|---|---|---|
| S5732-H-V2 | S5732-H24S4X6QZ-TV2 (02354VCV) | V600R024C00 | - |
| S5732-H-V2 | S5732-H24S4X6QZ-V2 (02354VBL) | V600R024C00 | - |
| S5732-H-V2 | S5732-H44S4X6QZ-TV2 (02354VCU) | V600R024C00 | - |
| S5732-H-V2 | S5732-H44S4X6QZ-V2 (02354VCT) | V600R024C00 | - |
| S5755-H | S5755-H24J8T4Y2CZ (02357FEB) | V600R025C10 | - |
| S5755-H | S5755-H48J4Y2CZ (02357FEC) | V600R025C10 | - |
