Парт-номер 02354LMA-002

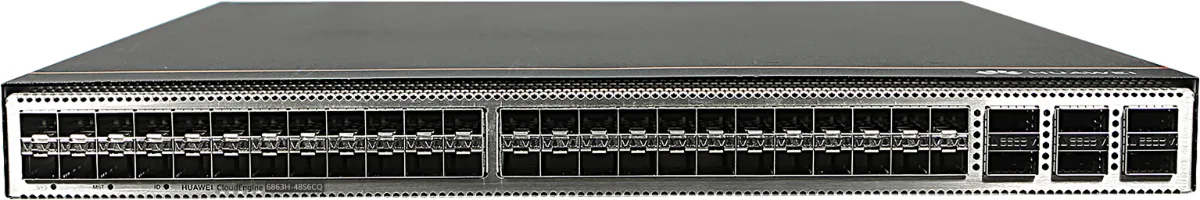

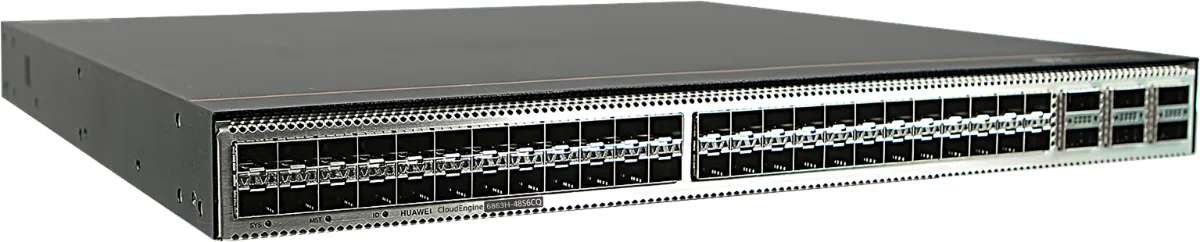

Коммутатор ЦОД Huawei CE6863H-48S6CQ

48 × 25 Гбит/с
6 × 100 Гбит/с
без блока питания и вентиляторов

Цена по запросу

Считаем под конфигурацию, объём и срок поставки. Цена за штуку.

Под заказ

Срок и цену подтверждаем при расчёте

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2027EOS - поддержка вендора до 31 декабря 2037

Коммутатор ЦОД Huawei CloudEngine CE6863H-48S6CQ. Ставится в стойку центра обработки данных и работает на уровне доступа к серверам или на уровне агрегации внутри фабрики. В серии CE6863H это исполнение отличает комплектность питания: без блока питания и вентиляторов. В комплект не входит: вентиляторы и блок питания.

Характеристики коротко

Полный список в таблице ниже. Для подбора важны количество портов доступа 48; скорость портов доступа 25 Гбит/с; тип портов оптические; порты uplink 6 × 100 Гбит/с. В карточке указаны ещё скорость uplink 100 Гбит/с; количество портов uplink 6; всего портов 54 с Uplink; габариты в×ш×г 43,6 × 442 × 420 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.

Совместимость

С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль SFP-GE-LX-SM1490-BIDI. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.

Что проверяем до отгрузки

Сверяем парт-номер 02354LMA-002 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.

Поставка

Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.

Гарантия и документы

На позицию 02354LMA-002 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.

Жизненный цикл

Huawei прекращает выпуск модели 31 декабря 2027. Вендорская поддержка заявлена до 31 декабря 2037. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.

Вопросы и ответы

Что входит в поставку этой позиции

Поставляется сама позиция 02354LMA-002 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.

Подойдёт ли эта позиция к моему оборудованию

Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.

Сколько ждать поставку и как оформляется сделка

Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.

Что значат даты EOM и EOS для этой позиции

Huawei прекращает выпуск модели 31 декабря 2027. Вендорская поддержка заявлена до 31 декабря 2037. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.

Характеристики позиции 02354LMA-002
Количество портов доступа	48
Скорость портов доступа	25 Гбит/с
Тип портов	оптические
Порты Uplink	6 × 100 Гбит/с
Скорость Uplink	100 Гбит/с
Количество портов Uplink	6
Комплектность питания	без блока питания и вентиляторов
Всего портов, с Uplink	54
Габариты В×Ш×Г, мм	43,6 × 442 × 420
Вес брутто, кг	10,396
Серия	CE6863H
Заказывается отдельно	вентиляторы и блок питания
Единица поставки	штука
Снятие с продажи	2027-12-31
Окончание поддержки	2037-12-31

Документация Huawei

Об устройстве

Исполнение CE6863H-48S6CQ, парт-номер 02354LMA-002. Состав: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, без вентиляторов и блоков питания.

Первая версия ПО, в которой поддержан этот парт-номер, это V300R022C00.

Другие исполнения того же изделия: 02354LMB-002, 48 портов 25GE SFP28, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов; 02354LMC-002, то же с выбросом воздуха. 02356DKX и; 02356DKY, те же исполнения с программной лицензией.

Коммутатор не поддерживает стекирование.
Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.

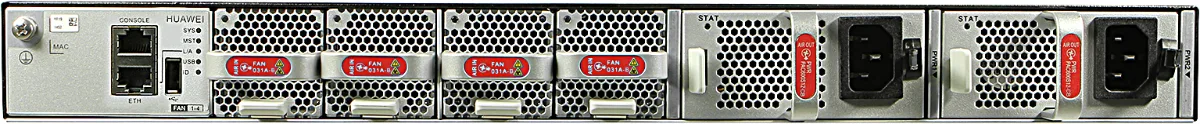

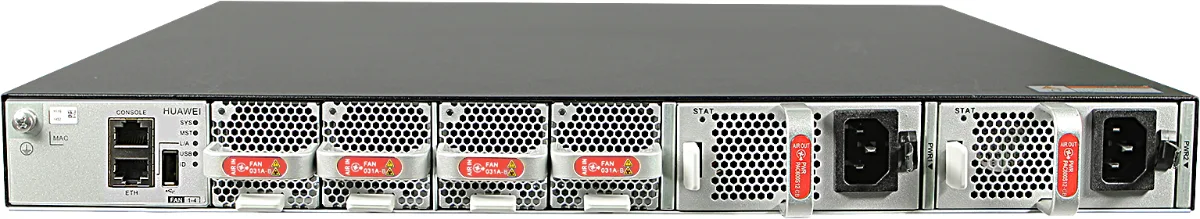

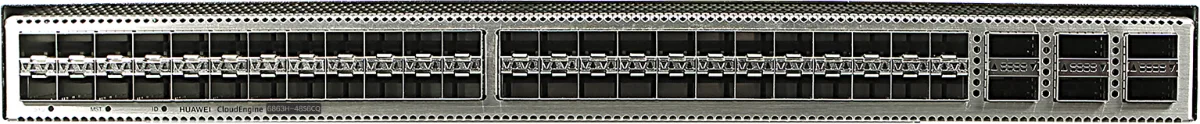

Портовая панель

Изображения в документе справочные.

1. Винт заземления	2. Серийный номер ESN и MAC-адрес. Код можно считать сканером.	3. Консольный порт	4. Порт управления ETH, RJ45	5. Порт USB
6-9. Четыре слота вентиляторов	10-11. Два слота питания	12. Сорок восемь оптических портов 10GE/25GE SFP28	13. Шесть оптических портов 40GE/100GE QSFP28	14. Три отверстия под кронштейн со стороны портов
15. Два отверстия под кронштейн посередине	16. Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT	17. Четыре отверстия под кронштейн со стороны питания	-	-

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Оптический порт 10GE/25GE SFP28	SFP28	Параметры порта зависят от модуля или кабеля. Ограничения: порты 25GE работают и как 10GE. В режиме GE порты собраны в группы 1-8, 9-12, 13-16, 17-24, 25-28, 29-36, 37-44 и 45-48. Команда port mode GE на любом порту группы переводит на 1 Гбит/с всю группу, и подняться такие порты смогут только со средой GE, иначе уходят в Down. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 25GE длиной 1 м и 10GE длиной 1, 3 и 5 м, автосогласование по меди не работает. Кабели 25GE идут только на межшассийные каналы M-LAG. Стандарт IEEE 802.3by, полный дуплекс.	Оптические модули GE eSFP, медные модули GE SFP, оптические и медные модули 10GE SFP+, оптические модули 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. Модули 25G/10G-SR доступны начиная с V300R024C10. Медные модули GE работают на 100 или 1 000 Мбит/с, начиная с V300R024C10 доступны медные модули 10GE, только на 10 Гбит/с, во всех случаях только полный дуплекс. Ограничения по медным модулям: они не отвечают стандарту EN 50121-4 для железной дороги и не работают, если устройство или подключённый терминал стоит ближе трёх метров к пути, либо кабель длиннее 30 м проходит ближе десяти метров к пути. Кабель Ethernet нельзя выводить на улицу.
Оптический порт 40GE/100GE QSFP28	QSFP28	Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс.	Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м.
Консольный порт	RJ45	Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115 200 бод, по умолчанию 9600.	Консольный кабель
Порт управления ETH	RJ45	Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1 000 Мбит/с, полный дуплекс, дальность до 100 м.	Кабель Ethernet категории 5 и выше
Порт USB	USB 2.0 Type A	Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	Работает с накопителями USB 2.0.

Индикаторы и кнопки

1Индикатор состояния системы
2Индикатор роли в стеке
3Индикатор ID
4Индикатор порта 10GE/25GE
5Индикатор порта 40GE/100GE
6Индикатор порта управления
7Индикатор развёртывания с USB

SYSИндикатор состояния системы

зелёный, не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноСбой при запуске устройства.

MSTИндикатор роли в стеке

не горитФункция зарезервирована и не включена.

IDИндикатор ID

синий, не горитИндикатор ID выключен, состояние по умолчанию.
синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.

Индикатор порта 10GE/25GE. У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Расположение порта показывает стрелка на корпусе: вниз это нижний ряд, вверх верхний.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
жёлтый, не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

Индикатор порта 40GE/100GE. Расположение порта показывает стрелка на корпусе: вниз это нижний ряд, вверх верхний.

зелёный, не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

L/AИндикатор порта управления

зелёный, не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

USBИндикатор развёртывания с USB. Появился в версии V300R025C00.

не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
красный, горит ровноРазвёртывание с USB-накопителя не удалось.

Охлаждение и направление обдува

Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.

Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.

Охлаждение и направление обдува, CE6863H-48S6CQ, схема 1

Направление обдува выбирают по тому, как устройство стоит в стойке. В машинном зале холодный воздух обычно идёт спереди, горячий уходит назад. Если коммутатор поставлен блоками питания вперёд, а портами назад, нужны модули с выбросом со стороны портов.

Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Термины «выброс со стороны портов» и «забор со стороны портов» понимают одинаково все производители, а вот «спереди назад» каждый считает по-своему, в зависимости от установки. Поэтому выбирать надо по стороне портов.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слоты блоков питания	PWR1, PWR2	Горизонтальная установка	У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения.
Слоты вентиляторов	FAN1 … FAN4	Горизонтальная установка	У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения.

Совместимые модули и кабели

Кабель Ethernet

Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.

Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.

Сетевые кабели бывают с экраном и без него: экранированная витая пара (STP) и неэкранированная (UTP). Экран уменьшает излучение, мешает перехватить данные и гасит внешние электромагнитные помехи. В одной категории экранированный кабель даёт более высокую скорость, но обходится дороже и монтируется труднее. Кабель без экрана дешевле, легче и гибче, а на обычных сетях разницы почти нет, поэтому берут чаще именно его. Полный дуплекс на 10 Гбит/с вытягивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1 000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1 000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.

Кабель AOC

Кабель AOC SFP+ на SFP+
Кабель AOC SFP28 на SFP28
Кабель AOC QSFP+ на QSFP+
Кабель AOC QSFP+ на 4×SFP+
Кабель AOC QSFP28 на QSFP28

Активный оптический кабель (AOC) это оптическое волокно с оптическими модулями на обоих концах, поэтому он прост в применении.

Высокоскоростной кабель

Высокоскоростной кабель SFP+ на SFP+
Высокоскоростной кабель SFP28 на SFP28
Высокоскоростной кабель QSFP+ на QSFP+
Высокоскоростной кабель QSFP+ на 4×SFP+
Высокоскоростной кабель QSFP28 на QSFP28
Высокоскоростной кабель QSFP28 на 2×QSFP28
Высокоскоростной кабель QSFP28 на 4×SFP28

Высокоскоростные кабели берите из числа сертифицированных Huawei для коммутаторов ЦОД. С несертифицированным кабелем передача не гарантируется и сервисы могут работать неверно. Возникшие из-за него проблемы Huawei не разбирает и ответственности за них не несёт.

Медные модули GE SFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-1000BaseT	02314171	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT	02313URG	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT-MP	02313GCE	-	RJ45	-	-	0,1 км
SFP-1000BaseT-G2	02314BDD	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT-G2	02315MLH	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км

Оптические модули GE eSFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
eSFP-GE-SX-MM850	02315204	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
eSFP-GE-SX-MM850	02313URD	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
LE2MGSC40DE0	02310KVV	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
LE2MGSC40ED0	02310KVU	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-LX-SM1310	02315200	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310	02313URF	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310-BIDI	02315285	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02315286	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
S-SFP-GE-LH40-SM1310	02317346	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH80-SM1550	02317348	1000BASE-ZX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
CWDM-SFPGE-LH40-1471	02312FWB	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1491	02312FVX	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1511	02312FWC	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1531	02312FWQ	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1551	02312FWR	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1571	02312FWS	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1591	02312FWT	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
CWDM-SFPGE-LH40-1611	02312FWU	-	LC/DLC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км

Оптические модули 10GE SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-10G-SR-MP	02313AMY	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SRV	02310STB	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SRV-MP	02313BJJ	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
OSX010000	02318170	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX010000	02313URK	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02310CNF	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-BXD1	02310QDT	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXU1	02310QBJ	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-ER-1310	02311RLX	нестандартный, совместим с 10Gbase-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-iLR	02311BJJ	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-LR	02310QDJ	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR	02313URL	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-MP	02313BJH	-	LC/DLC	одномодовое	10 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км
SFP-10G-USR	02310MNW	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-USR	02313URN	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-USR-MP	02313BJE	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
SFP-10G-ZR	02310SNN	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-SR1	02314GDS	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-ER	02314GFL	-	LC/DLC	одномодовое	10 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км
SFP-10G-SR-E	02314JUU	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
SFP-10G-SR-P	02315KDL	-	LC/DLC	многомодовое	10 Гбит/с	многомодовое (диаметр 62,5 мкм): 26 м; многомодовое (OM1, диаметр 62,5 мкм): 33 м; многомодовое (диаметр 50 мкм): 66 м; многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).

Медные модули 10GE SFP+

SFP-10GBaseT-SR

Оптические модули 40GE QSFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP-40G-ER4	02311BKT	40GBASE-ER4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 40 км
QSFP-40G-eSR4	02310RMB	40GBASE-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
QSFP-40G-eSR4	02313URU	40GBASE-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
QSFP-40G-eSR4-P	02315KDD	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
QSFP-40G-eSR4-MP	02313GAA	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 82 м; многомодовое (OM3, диаметр 50 мкм): 300 м; многомодовое (OM4, диаметр 50 мкм): 400 м
QSFP-40G-iSR4	02310MHR	40GBASE-SR4 40GBASE-iSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-iSR4	02313URW	40GBASE-SR4 40GBASE-iSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-iSR4-MP	02313FYY	-	MPO-12	многомодовое	40 Гбит/с	многомодовое (OM2, диаметр 50 мкм): 30 м; многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LR4	02310MHS	40GBASE-LR4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-LR4	02313URY	40GBASE-LR4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-LR4-Lite	02311YVB	40GBASE-LR4 Lite	LC	одномодовое	40 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-40G-LR4-Lite	02313URS	40GBASE-LR4 Lite	LC	одномодовое	40 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-40G-SR-BD	02311FPA	40GBASE-BIDI (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-eSDLC-PAM	02311QTR	40GBASE-ePAM4 (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 100 м; многомодовое (OM4): 300 м
QSFP-40G-SDLC-PAM	02311PUU	40GBASE-PAM4 (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 100 м; многомодовое (OM4): 150 м
QSFP-40G-LX4	02311HNP	40GBASE-LX4	LC	одномодовое и многомодовое	40 Гбит/с	одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км
QSFP-40G-LX4-MM	02313NUG	40GBASE-LX4	LC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LX4-MM-E	02314GDU	-	LC/DLC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LX4-MM-P	02315KDE	-	LC/DLC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м

Оптические модули 100GE QSFP28

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP28-100G-LR4	02311KNU	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-LR4	02313URT	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-PSM4	02311MNM	100GBASE-PSM4 (нестандартный)	MPO/APC (8 или 12 волокон, тип B, розетка)	одномодовое	100 Гбит/с	одномодовое (G.652): 500 м
QSFP28-100G-SR4	02311GBW	100GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 70 м; многомодовое (OM4): 100 м
QSFP28-100G-SR4	02313URQ	100GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 70 м; многомодовое (OM4): 100 м
QSFP28-100G-SR4-P	02315KCW	-	MPO-12	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-SR4-S	02315KCX	-	MPO-12	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-SR4-MP	02313FYX	-	MPO-12	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-BIDI	02313EEK	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-DR	02312VSP	100GBase-DR	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 500 м
QSFP-100G-4WDM-40	02312QTL	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 40 км
QSFP-100G-CWDM4	02311MNN	100GBASE-CWDM4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-CWDM4-Lite	02312UJN	100GBASE-CWDM4	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-100G-SWDM4	02311QUK	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-ER4	02313HLU	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 40 км
QSFP-100G-FR1	02314BDE	100GBASE-FR1	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-ZR4	02314DBR	100GBASE-ZR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 80 км
QSFP-100G-LX4-MM	02314DBX	100G-LX4	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-LX4-MM	02314NED	100G-LX4	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-C4-Lite-E	02314GDV	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-100G-LR1	02314LBY	100GBASE-LR1	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км
QSFP-100G-BIDI-G2	02314DBW	100G-BIDI	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-CWDM4	02314LWE	100GBASE-CWDM4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-CWDM4-P	02315KDB	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-CWDM4-S	02315KDC	-	LC/DLC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-100G-SWDM4	02314LWF	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-eBIDI-G2	02314LWG	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-100G-eBIDI-G2-P	02315KCY	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-100G-eBIDI-G2-S	02315KDA	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP28-100G-LR-BXU1	02315GHX	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 10 км
QSFP28-100G-LR-BXD1	02315GHY	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 10 км
QSFP28-100G-ER-BXD1	02315GHV	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 30 км
QSFP28-100G-ER-BXU1	02315GHW	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 30 км

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты с упаковкой В×Ш×Г, мм	175 × 650 × 550 мм
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм.
Вес без упаковки, кг	5,7 кг без оптических модулей, блоков питания и вентиляторов
Вес без упаковки в сборе, кг	7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым.
Вес с упаковкой, кг	8,95 кг
Вес с упаковкой в сборе, кг	11,05 кг
Способ установки	Установка в стойку
Шум при 27 °C, звуковое давление, дБ(А)	Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А).
Шум при 40 °C, звуковое давление, дБ(А)	Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А).
Рабочая высота над уровнем моря, м	≤ 5 000 м
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая температура, °C	от 0 до 40 °C
Высота хранения, м	≤ 5 000 м
Влажность хранения	от 5 до 95%, без конденсата
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Коммутационная способность	Подробности в даташите серии на сайте вендора.
CPU	4 ядра, 1,4 ГГц
Оперативная память	DRAM: 4 ГБ
Флеш-память NOR	64 МБ
Флеш-память NAND	4 ГБ
USB	В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.
Тип питания	Съёмные блоки AC, DC и HVDC
Консольный порт	RJ45
Порт доступа	48 × 25GE SFP28
Порт восходящего канала	6 × 100GE QSFP28
Порт, работающий и как стековый	Функция зарезервирована и не включена.
RTC	Поддерживается
Типовая мощность, Вт	226 Вт при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 261 Вт при коротких оптических модулях во всех портах.
Типовое тепловыделение, БТЕ/ч	771 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 891 БТЕ/ч при коротких оптических модулях во всех портах.
Мощность без нагрузки, Вт	167 Вт
Тепловыделение без нагрузки, БТЕ/ч	570 БТЕ/ч
Максимальная мощность, Вт	384 Вт
Максимальное тепловыделение, БТЕ/ч	1310 БТЕ/ч
Число блоков питания	2
Резервирование питания	Резервирование 1+1
Номинальное входное напряжение, В	Номинальный вход AC: от 100 до 240 В, 50/60 Гц. Номинальный вход −48 В DC: от −48 до −60 В. Для блока 600 Вт AC и 240 В DC: 240 В. Для блока 1 200 Вт HVDC: от 240 до 380 В.
Диапазон входного напряжения, В	Предельный вход AC: от 90 до 290 В, от 45 до 65 Гц. Предельный вход −48 В DC: от −38,4 до −72 В. Для блока 600 Вт AC и 240 В DC: от 190 до 290 В. Для блока 1 200 Вт HVDC: от 190 до 400 В.
Наибольший входной ток, А	Блок 600 Вт AC и 240 В DC серии PAC600S12: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1 000 Вт DC серии PDC1000S12: 30 А. Блок 1 200 Вт HVDC серии PHD1K2S12: 8 А.
Номинальная выходная мощность, Вт	600 Вт (AC и 240 В HVDC), 1 000 Вт (−48 В DC), 1 200 Вт (380 В HVDC)
Сертификация	Соответствие нормам безопасности, ЭМС и экологическим требованиям
Защита от импульсов по питанию, кВ	AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ.
Тип вентиляторов	Съёмный
Число вентиляторных модулей	4
Резервирование вентиляторов	Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу.
Охлаждение	Воздушное
Направление обдува	Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать.
Наличие	0,99999
Наработка на отказ, лет	47,81
Условия хранения	ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше.

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
от 7 358 ₽
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
от 7 358 ₽
Парт-номер 02315286
Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDI
SFP, 1 Гбит/с, одномодовое, до 10 км
По запросу
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02270205
Блок питания Huawei PDC1K2S12-CE
блок питания, 1200 Вт
По запросу
Парт-номер 02313BUS
Блок питания Huawei PAC600S12-PB
блок питания, 600 Вт, Fan Panel Side Exhaust
По запросу
