Huawei SD-WAN: построение интеллектуальной корпоративной WAN-сети нового поколения
Современные предприятия всё активнее переносят сервисы в публичные и частные облака, расширяют географию филиалов, внедряют новые цифровые приложения. В этих условиях традиционные WAN-сети на основе выделенных каналов MPLS перестают справляться с растущими требованиями: сложная мультиоблачная интеграция, высокая стоимость линий, низкое качество работы ключевых бизнес-приложений и трудоёмкое ручное обслуживание — всё это тормозит развитие бизнеса.
Решением становится Huawei SD-WAN — программно-определяемая глобальная сеть, которую наша компания помогает проектировать, внедрять и сопровождать. Мы берём на себя весь путь: от анализа требований до передачи готовой сети в эксплуатацию.
Что такое Huawei SD-WAN: Архитектура и компоненты решения

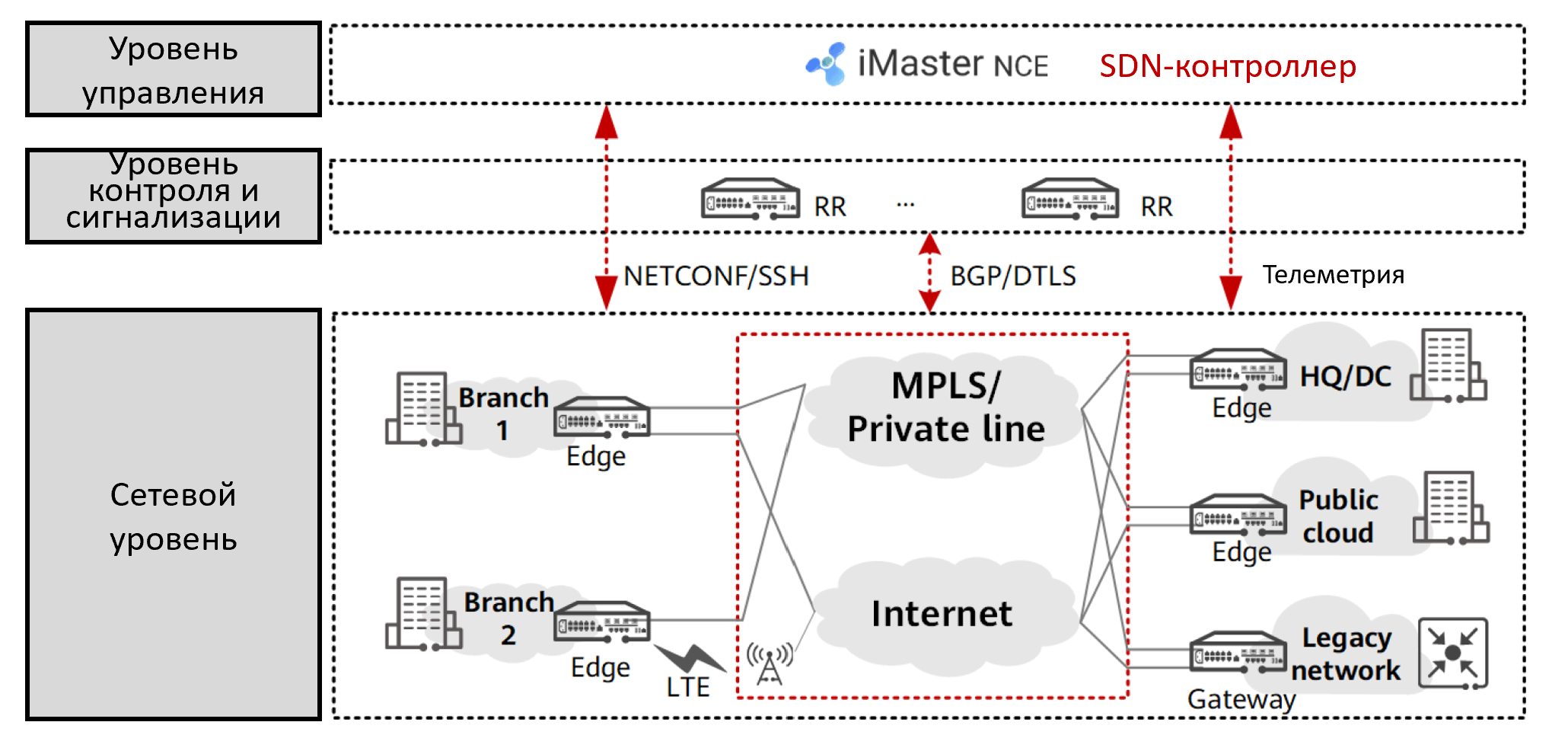

Решение Huawei SD-WAN построено по трёхуровневой архитектуре: уровень управления (Management plane), уровень сигнализации (Control plane) и сетевой уровень (Data plane).
Уровень управления — iMaster NCE
iMaster NCE — «умный мозг» всей сети и ключевой компонент уровня управления. Контроллер обеспечивает:
Уровень сигнализации — Route Reflector (RR)
SD-WAN Route Reflector (RR) отвечает за централизованный контроль маршрутизации и определение топологии на сетевом уровне. RR распределяет и фильтрует VPN-маршруты SD-WAN-тенантов, создаёт и поддерживает overlay-туннели между площадками по протоколу BGP EVPN. В отличие от распределённого управления традиционных сетей, такая централизованная модель разделяет плоскость управления и плоскость передачи данных, упрощая эксплуатацию и снижая количество ошибок конфигурации. RR может разворачиваться как отдельный узел или совмещаться с существующими граничными узлами.
Сетевой уровень — NetEngine AR и виртуальные шлюзы
Маршрутизаторы NetEngine AR — основа сетевого уровня, выполняющая роли edge-узлов (CPE), шлюзов и RR. Линейка охватывает весь спектр потребностей:
| Тип площадки | Модели оборудования |
| ЦОД / HQ / крупные хабы | AR8140, AR8700, AR6280, AR6300 |
| Средние филиалы | AR6700, AR6710, AR6120, AR6140 |
| Малые филиалы / SOHO | AR5700, AR650, AR610 |
| Виртуальный шлюз в облаке | AR6700V-L (vCPE) |
Edge (CPE) — граничное устройство клиентской площадки, узел создания/терминации SD-WAN-туннелей; поддерживает любые проводные и беспроводные underlay-каналы.
Сетевой уровень разделён на два сегмента: underlay-сеть (физическая инфраструктура операторов — MPLS, Internet, LTE) и overlay-сеть (виртуальные сети поверх физики, изолированные по тенантам и сервисам).
Внедрение Huawei SD-WAN решает три ключевые бизнес-задачи предприятия.
1. Снижение затрат на каналы. SD-WAN позволяет использовать гибридные каналы: дорогостоящие MPLS-линии дополняются или заменяются Internet, сокращая стоимость WAN-инфраструктуры при сохранении и улучшении качества сервисов.
2. Гарантированное качество работы ключевых приложений. Интеллектуальная маршрутизация на основе SLA обеспечивает передачу голоса, видеоконференций и критичных бизнес-приложений по оптимальным каналам, а технология A-FEC гарантирует качество даже при потерях пакетов до 30%.
3. Автоматизация развёртывания и эксплуатации. ZTP (Zero Touch Provisioning) сокращает время ввода нового филиала в эксплуатацию с нескольких дней или недель до 30 минут, а интеллектуальный OM на базе ML снижает операционную нагрузку на инженеров. Удобный графический интерфейс, автоматизация настройки на основе шаблонов. Любое глобальное изменений конфигураций займет не более 2 минут, вне зависимости от размеров вашей сети!
Интеллектуальная маршрутизация трафика
Huawei SD-WAN непрерывно измеряет SLA каждого WAN-канала (потери пакетов, задержка, джиттер) и автоматически применяет одну из четырёх стратегий управления трафиком:
Многоуровневая безопасность (Secure SD-WAN)
Системная безопасность: взаимная аутентификация компонентов по сертификатам; NETCONF over SSH для конфигурационных данных; IPsec ESP (AES-256/SM4, SHA2-256/SM3) для шифрования канала данных; изоляция тенантов.
Сервисная безопасность: встроенные ACL, межсетевой экран (Firewall), IPS (Intrusion Prevention System), антивирус, URL-фильтрация на CPE; поддержка подключения физических межсетевых экранов и сторонних облачных SASE-шлюзов.
Визуализация и интеллектуальный OM

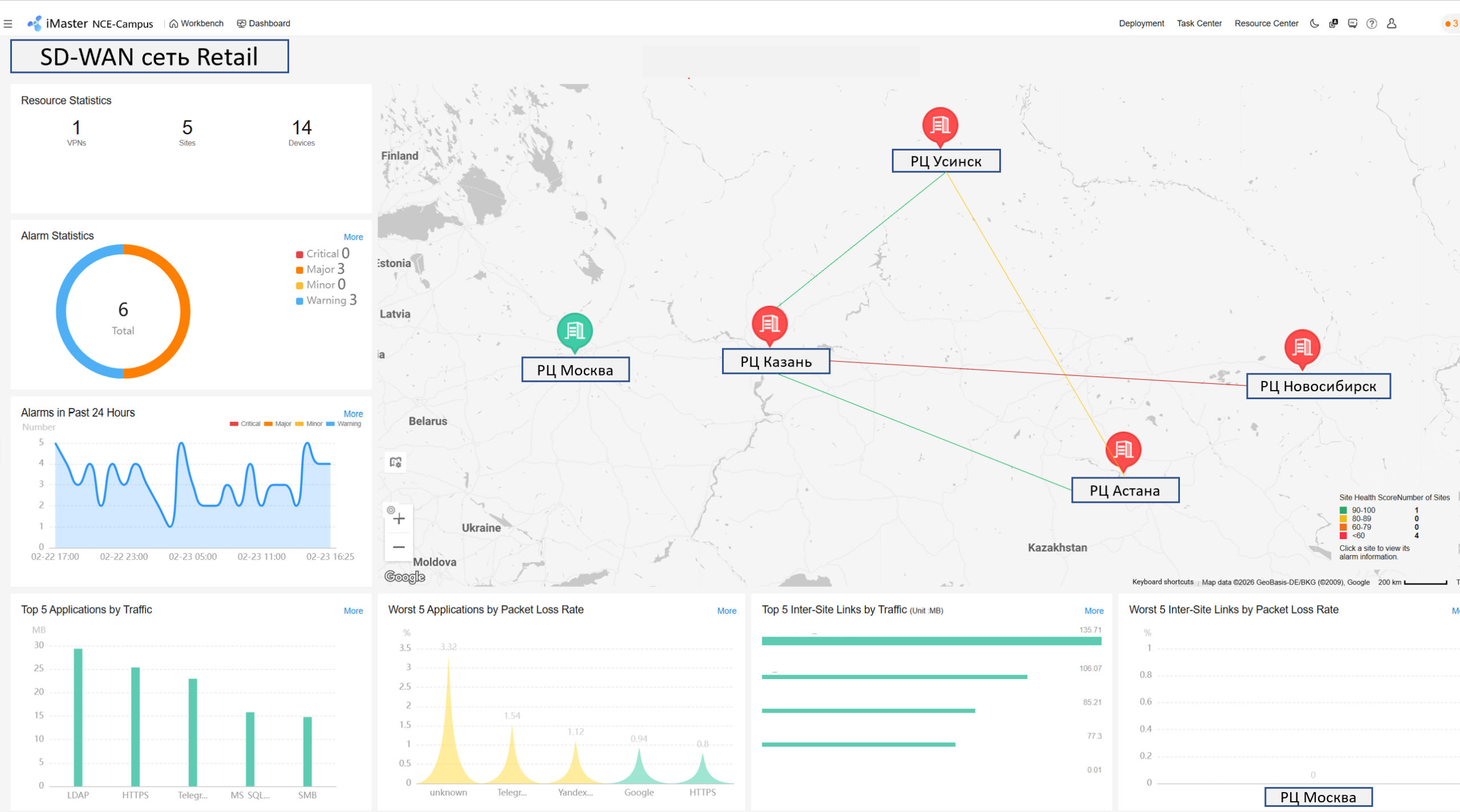

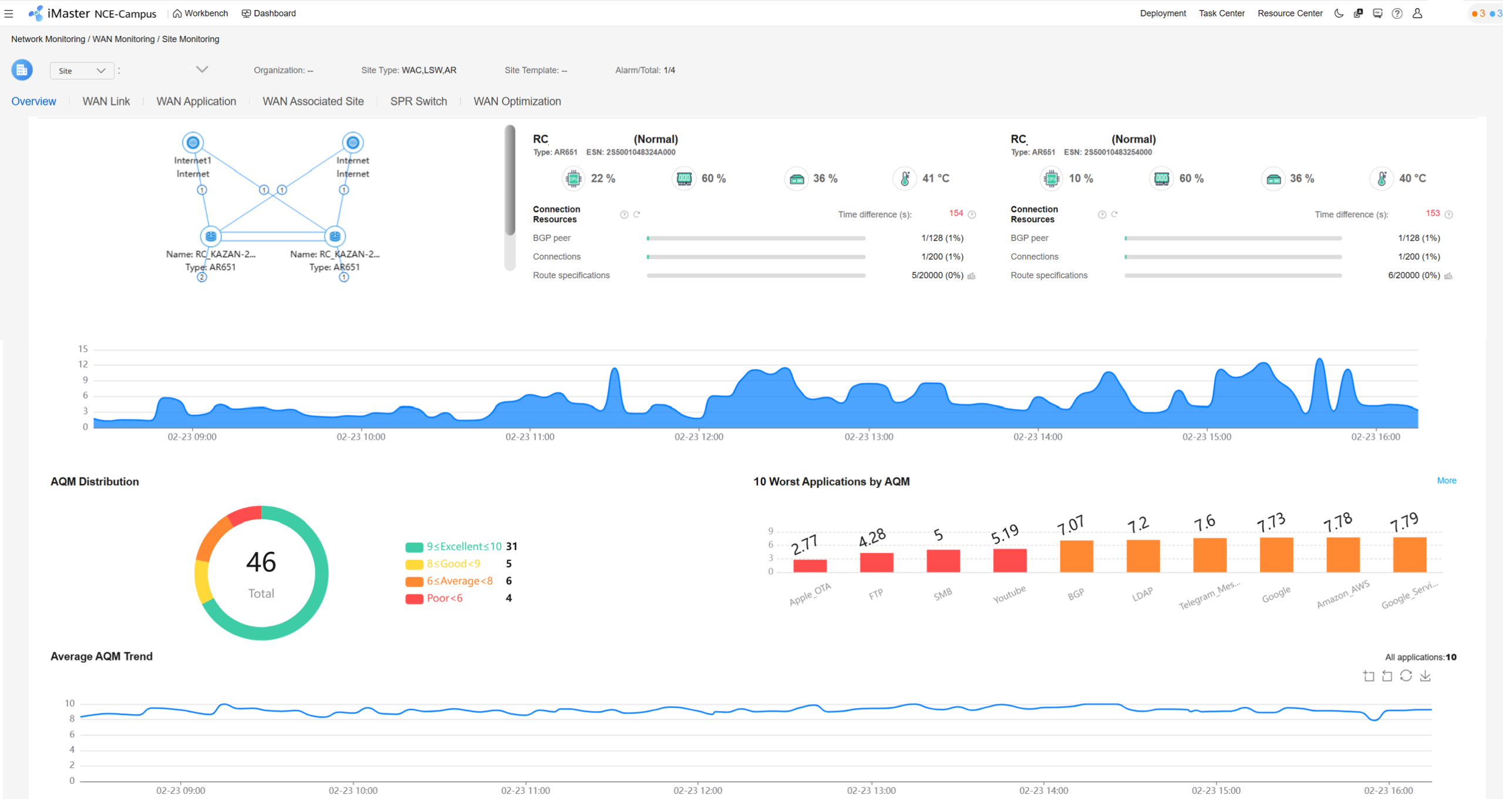

Контроллер iMaster NCE предоставляет цифровую панель мониторинга с более чем 50 дашбордами, охватывающими топологию сети, GIS-карту площадок, статус каналов, качество приложений, аварийные сигналы и журналы событий в режиме реального времени. Функция интеллектуальных рекомендаций политик анализирует трафик по всей сети, предлагает оптимальные стратегии маршрутизации и позволяет применить их в один клик. Анализ полосы пропускания моделирует исторический трафик и даёт рекомендации по закупке каналов, помогая снижать затраты без потери качества.
Типовые топологии развёртывания
Решение поддерживает все актуальные модели корпоративных WAN-сетей:
| Топология | Сценарий применения |
| Hub-Spoke | Централизованная модель: трафик филиалов проходит через ЦОД/HQ |
| Full-Mesh | Прямое взаимодействие всех площадок; подходит для VoIP/видеоконференций между филиалами |
| Hierarchical (HQ → Regional Center → Branch) | Крупные распределённые предприятия, международные структуры |
| Multi-Hub (Multi-DC) | Несколько ЦОД как хаб-площадки; до 8 хабов в одной топологии |
| Multi-Tenant IWG/POP | Интеграция SD-WAN и legacy MPLS VPN |
1. Предпроектное обследование и анализ требований
На этом этапе наши инженеры проводят детальный аудит текущей WAN-инфраструктуры заказчика: инвентаризацию сетевых устройств, каналов связи и топологий, анализ трафика, приложений и требований к SLA. Выявляются болевые точки — высокие затраты на MPLS-линии, проблемы с качеством критичных приложений (VoIP, видеоконференции, ERP), трудности с управлением распределёнными площадками. По итогам обследования формируется отчёт с описанием текущего состояния и рекомендациями по целевой архитектуре.
2. Проектирование сетевой архитектуры
На основе собранных требований разрабатывается детальный проект SD-WAN-решения: выбирается оптимальная топология (hub-spoke, full-mesh, иерархическая или их комбинация), определяется модельный ряд оборудования NetEngine AR для каждого типа площадок, проектируются underlay- и overlay-сети, схема мультиоблачного подключения и стратегии резервирования. Проект включает политики интеллектуальной маршрутизации для каждого класса приложений, схему безопасности (IPsec, IPS, сегментация тенантов) и план развёртывания iMaster NCE с учётом требований к георезервированию.
3. Конфигурация оборудования и настройка сетевых сервисов
Специалисты нашей компании выполняют полный цикл настройки компонентов решения: развёртывание и инициализацию iMaster NCE, конфигурацию RR, граничных устройств (edge/CPE) и шлюзов. Настраиваются ZTP-шаблоны для автоматизированного ввода оборудования в строй, политики интеллектуальной маршрутизации трафика по SLA, WAN-оптимизация (A-FEC, дублирование пакетов, per-packet балансировка), overlay VPN-топологии (BGP EVPN), IPsec-шифрование каналов данных, а также интеграция с облачными сервисами и legacy-инфраструктурой. Все сервисные политики загружаются централизованно через контроллер без необходимости ручной настройки каждого устройства.
После настройки проводится многоэтапная верификация работоспособности решения: проверка корректности overlay-топологии и маршрутизации, тестирование сценариев отказоустойчивости (failover при деградации или отказе канала), верификация переключения трафика по SLA-политикам для каждого класса приложений. Отдельно тестируется эффективность WAN-оптимизации: поведение A-FEC при имитации потерь пакетов, корректность дублирования пакетов для VoIP, балансировка нагрузки между каналами. Проверяются безопасность (взаимная аутентификация компонентов, IPsec-шифрование, межтенантная изоляция), функции мониторинга, алерты и корректность отчётности в iMaster NCE.
5. Документирование и передача в эксплуатацию
По завершении проекта формируется полный комплект проектной и эксплуатационной документации: схемы сетевых топологий (underlay и overlay), конфигурационные книги всех компонентов, описание политик маршрутизации и безопасности, руководства по эксплуатации и устранению типовых неисправностей. Проводится обучение инженеров и администраторов заказчика работе с iMaster NCE, включая управление топологиями, мониторинг приложений и каналов, анализ рекомендаций OM. Решение официально передаётся в промышленную эксплуатацию с возможностью дальнейшего технического сопровождения со стороны нашей компании.
Развёртывание Huawei SD-WAN с привлечением профессионального системного интегратора позволяет предприятию получить не просто новую сеть, а управляемую цифровую инфраструктуру, готовую к росту бизнеса, новым облачным сервисам и технологиям — при значительно более низких совокупных затратах по сравнению с традиционными WAN-решениями.
