Парт-номер 98012636

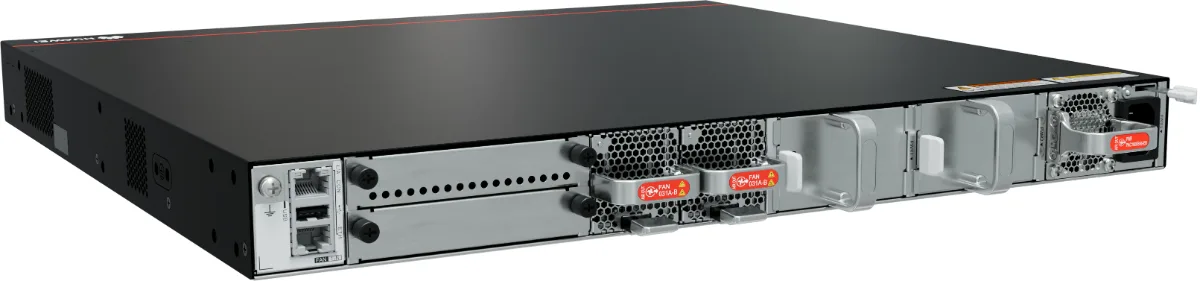

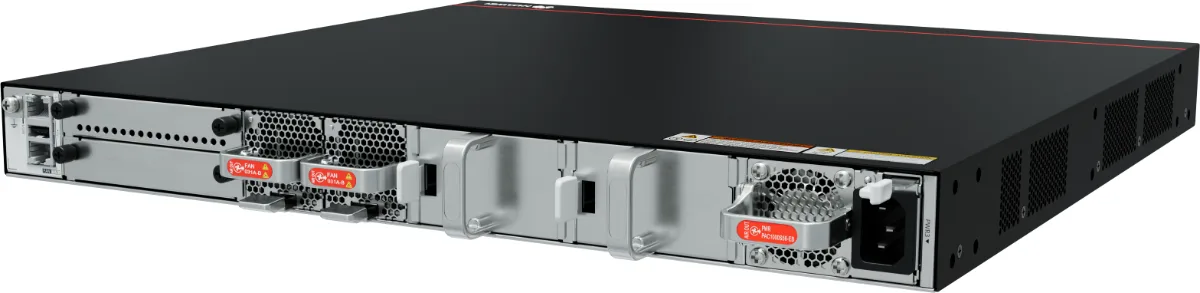

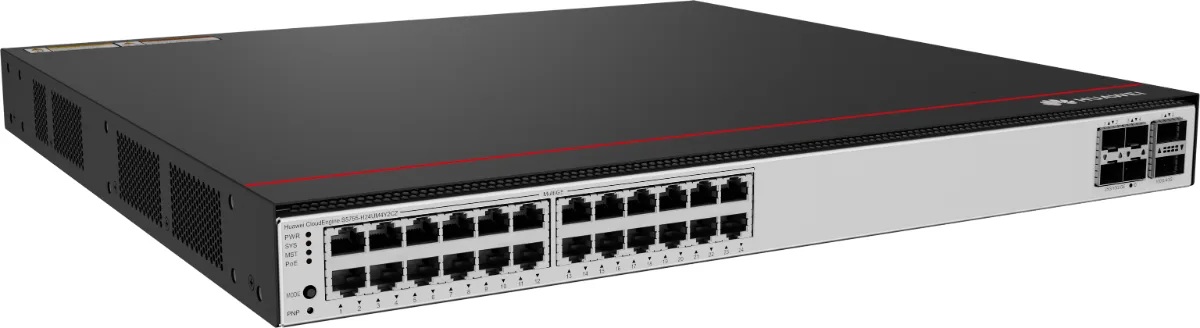

PoE-коммутатор Huawei S5755-H24UM4Y2CZ

24 порта
по 2,5 Гбит/с
Uplink 2 × 100 Гбит/с, 4 × 25 Гбит/с
PoE++ (802.3bt)

от 373 619 ₽

Цена за штуку со склада в Китае

В наличии 10 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2028EOS - поддержка вендора до 31 декабря 2033

Для какой задачи это исполнение

S5755-H24UM4Y2CZ ставят там, где на одном узле сходятся два требования: кормить тяжёлые точки доступа Wi-Fi 6 и Wi-Fi 7 и отдать их трафик в ядро быстрым каналом. Порты доступа здесь на 2,5 Гбит/с, то есть точка не упирается в гигабит, а аплинки на 100 Гбит/с снимают вопрос узкого места выше по сети.

Характеристики словами

Двадцать четыре медных порта доступа со скоростью 2,5 Гбит/с. Аплинков шесть: два по 100 Гбит/с и четыре по 25 Гбит/с, всего с ними 30 портов. Питание по проводу идёт по стандарту PoE++ (802.3bt), суммарный бюджет 2268 Вт, этого хватает и на тяжёлые уличные точки, и на поворотные камеры. Максимальная мощность без учёта PoE тоже 2268 Вт.

Что докупить

Исполнение с индексом Z поставляется без блока питания, блоки заказываются отдельно. Для узла с PoE берут два блока и разводят по разным вводам: сеть камер и точек доступа падает вместе с коммутатором. Для аплинков нужны модули QSFP28 на 100 Гбит/с и SFP28 на 25 Гбит/с, между соседними стойками подойдут DAC-кабели. Порты доступа медные, трансиверы к ним не нужны.

Типовая схема выглядит так: коммутатор стоит в этажном или серверном шкафу, к его портам доступа витой парой подключены точки доступа и камеры, а два аплинка 100 Гбит/с уходят в ядро разными путями. Резервирование обычно делают на уровне маршрутизации, а не стеком: так обновление прошивки не роняет сегмент. Управление идёт через консоль, веб-интерфейс или систему управления кампусом.

Соседние исполнения

В серии есть более простые варианты без аплинков 100 Гбит/с: S5755-H24N4Y-A на 24 порта и S5755-H48N4Y-A на 48 портов. Если портов доступа нужно вдвое больше при той же схеме аплинков, смотрите S5755-H48UM4Y2CZ. Все исполнения собраны на странице серии S5755. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».

Наличие и поставка

Эта позиция есть на складе в Китае, цена 373 619 ₽ с НДС 22 %, 14 рабочих дней до Москвы с таможенным оформлением.

Вопросы и ответы

Что означает Z в конце названия

Поставку без блока питания и вентиляторов. Это не урезанная версия, а способ собрать питание под свою схему: для узла с PoE почти всегда нужны два блока в разные вводы, и один блок в комплекте пришлось бы всё равно дополнять вторым. Блоки подбираются под бюджет PoE, поэтому их считают вместе со спецификацией на точки доступа.

Хватит ли 2268 Вт на все 24 порта

Смотря что подключено. Офисной точке доступа Wi-Fi 6 нужно порядка 25 Вт, тяжёлой уличной с тремя радиомодулями заметно больше, поворотной камере с обогревом ещё больше. При среднем потреблении около 90 Вт на порт бюджет выбирается полностью. Практика простая: сложите паспортное потребление всех устройств и добавьте запас процентов на двадцать.

Чем это отличается от S5755-H24UN4Y2CZ

Портовая часть у них совпадает: 24 порта 2,5 Гбит/с, аплинки 2 × 100 Гбит/с и 4 × 25 Гбит/с, оба без блока питания. Различие в платформе и бюджете PoE, а на практике заметнее всего в цене. Если бюджета мощности хватает с запасом, более простое исполнение экономит существенную сумму на узел.

Когда отгрузите

Позиция лежит на складе в Китае, отгружаем после оплаты в день обращения или на следующий рабочий день. Если нужного количества на складе не окажется, доставка из Китая занимает 14 рабочих дней с таможенным оформлением. Цена в рублях, НДС 22 %, счёт выставляем по артикулу 98012636.

Характеристики позиции 98012636
Количество портов доступа	24
Скорость портов доступа	2,5 Гбит/с
Тип портов	медные
Порты Uplink	2 × 100 Гбит/с; 4 × 25 Гбит/с
Скорость Uplink	100 Гбит/с, 25 Гбит/с
Количество портов Uplink	6
Стандарт PoE	PoE++ (802.3bt)
Комплектность питания	без блока питания
Всего портов, с Uplink	30
Бюджет PoE	2268 Вт
Типовая мощность, Вт	133
Вес нетто, кг	6,21
Вес брутто, кг	7,96
Максимальная мощность, Вт	170
Максимальная мощность без PoE, Вт	2 268
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0
Серия	S5755
Заказывается отдельно	блок питания

Назначение

Параметр	Значение
Описание	S5755-H24UM4Y2CZ: 24 порта 10/100/1000/2500BASE-T с возможностью поднять до 5 и 10 Гбит/с лицензией RTU, 4 порта 25GE SFP28, 2 порта 100GE QSFP28, слот карты расширения, PoE++, без блока питания
Парт-номер	98012636
Модель	S5755-H24UM4Y2CZ
Первая версия ПО	V600R024C10
Примечание	По умолчанию порты multi-GE работают на 10, 100, 1000 или 2500 Мбит/с. Скорость поднимают до 2,5, 5 или 10 Гбит/с лицензиями RTU. Для 5 и 10 Гбит/с лицензию активируют командой license active, затем выполняют active port-license.

Предустановленная или загруженная лицензия RTU привязана к серийному номеру устройства, отвязать или перенести её нельзя.

Список лицензий RTU и порядок загрузки смотрите в руководстве по лицензиям.

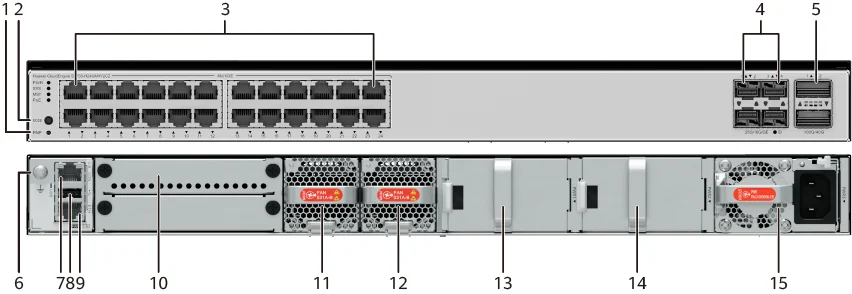

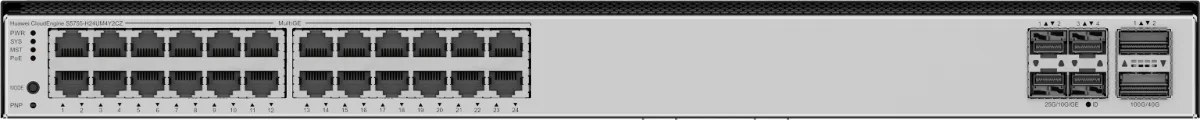

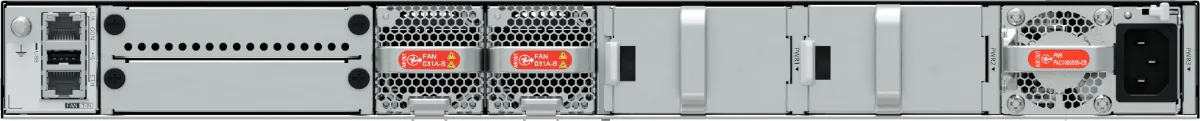

Портовая панель

1	Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.	2	Одна кнопка MODE
3	Двадцать четыре порта 10/100/1000/2500/5000/10000BASE-T с PoE++, multi-GE	4	Четыре оптических порта 1GE/10GE/25GE SFP28
5	Два оптических порта 40GE/100GE QSFP28	6	Винт заземления. Работает с кабелем заземления.
7	Один консольный порт	8	Один порт USB
9	Один порт управления ETH	10	Слот карты. Подходят карты HSIC-X08S000 и HSIC-Y08S000
11	Слот вентиляторного модуля 1. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов	12	Слот вентиляторного модуля 2. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
13	Слот питания 1. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB	14	Слот питания 2. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
15	Слот питания 3. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB	-	-

Порты и интерфейсы

Тип кабеля, в пучке из шести	Порт Multi-GE на разных скоростях	10M/100M/1000M	2.5GE	5GE
Неэкранированная витая пара категории 5e	100 м	100 м	55 м. До 100 м, причём в пучке из семи кабелей только первые 30 м. Не рекомендуется из-за высоких рисков	Не поддерживается
Экранированная витая пара категории 5e	100 м	100 м	100 м	Не поддерживается
Неэкранированная витая пара категории 6	100 м	100 м	100 м, не рекомендуется из-за высоких рисков	Не поддерживается
Экранированная витая пара категории 6	100 м	100 м	100 м	Не поддерживается
Неэкранированная витая пара категории 6A	100 м	100 м	100 м, не рекомендуется из-за высоких рисков	Не поддерживается
Витая пара категории 6A с общим экраном	100 м	100 м	100 м	100 м
Экранированная витая пара категории 6A	100 м	100 м	100 м	100 м
Витая пара категории 7	100 м	100 м	100 м	100 м

Обозначение 6-a-1 означает пучок из семи кабелей: один в центре и шесть вокруг него.

Стандарт 802.3bz требует, чтобы запас по перекрёстным наводкам между кабелями ALSNR был больше нуля, а нормы на неэкранированную витую пару категорий 5e и 6 этот параметр вообще не задают. Поэтому такие кабели могут не проходить по наводкам, а это постоянные потери пакетов и хлопанье порта.
По нормам прокладки TIA TSB-5021 кабели категорий 5e и 6 на скорости 5 Гбит/с дают высокий риск.
Проверенной методики измерения ALSNR кабелей на соответствие 802.3bz на объекте пока нет.

На скорости 5 Гбит/с экранированный кабель категории 6 должен отвечать ISO 11801 PL Class E (+All) или TIA Cat 6 Channel (+All), а экранированный кабель категории 6A требованиям ISO 11801 PL2 Class Ea (+All) или TIA Cat6A Channel (+All). Иначе будут потери пакетов и хлопанье порта.

На скорости 10 Гбит/с экранированный кабель категории 6A должен отвечать ISO 11801 PL2 Class Ea (+All) или TIA Cat6A Channel (+All). Иначе будут потери пакетов и хлопанье порта.

Если неэкранированная витая пара категорий 5e и 6 не тянет 5 Гбит/с, поставьте экранированную или снизьте скорость порта до 2,5 Гбит/с.

Неэкранированная витая пара категорий 5e, 6 и 6A на медных портах, работающих на 10 Гбит/с, приводит к постоянным потерям пакетов и хлопанью порта.

Порт	Разъём	Описание	Что подходит
Порт 10/100/1000/2500/5000/10000BASE-T с PoE++, multi-GE	RJ45	Порт 10/100/1000/2500/5000/10000BASE-T, multi-GE, принимает и передаёт данные на 10, 100, 1000, 2500, 5000 или 10 000 Мбит/с и выдаёт питание PoE. По умолчанию порт работает на 10, 100, 1000 или 2500 Мбит/с, а до 5 и 10 Гбит/с скорость поднимают лицензиями RTU: активируют командой license active, затем выполняют active port-license.	Для 2,5 или 5 Гбит/с нужен кабель категории 5e и выше. Для 10 Гбит/с нужен кабель категории 6A F/UTP и выше.
Оптический порт GE/10GE/25GE SFP28	SFP28	Оптический порт GE/10GE/25GE SFP28 принимает и передаёт данные на 1, 10 или 25 Гбит/с. С модулем 25GE порт сам переходит на 25 Гбит/с, с модулем 10GE на 10 Гбит/с. Перед установкой модуля GE, оптического или медного, порт переводят на 1 Гбит/с командой port mode GE, port mode 10GE-GE или port mode 25GE-GE. Скорость меняется сразу у группы из четырёх портов. Команды port mode 10GE-GE и port mode 25GE-GE работают начиная с V600R024C10: первая включает автовыбор между 10GE и GE, вторая между 25GE и GE.	Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические и медные модули 10GE SFP+, удалённые оптические модули PEN, оптические модули 25GE SFP28. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, медный кабель SFP28 на 1 м, кабели AOC SFP28 на 3, 5, 7 и 10 м, выделенные стековые кабели SFP28 длиной 0,5 и 1,5 м только для стека без настройки.
Оптический порт 40GE/100GE QSFP28	QSFP28	Оптический порт QSFP28 по умолчанию работает как 100GE и сам переходит на 40GE. Командой его разбивают на четыре порта 25GE. С модулями QSFP+ или кабелями AOC с разбивкой один на четыре порт автоматически превращается в четыре порта 10GE.	Оптические модули 40GE QSFP+, медные кабели QSFP+ длиной 1, 3 и 5 м, кабель AOC QSFP+ на 10 м, оптические модули 100GE QSFP28, медный кабель QSFP28 на 1 м, кабель AOC QSFP28 на 10 м, выделенный стековый кабель QSFP28 на 2 м только для стека без настройки
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель
Порт управления ETH	RJ45	Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью.	Кабель Ethernet
Порт USB	USB 2.0 Type A	В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	USB-накопитель

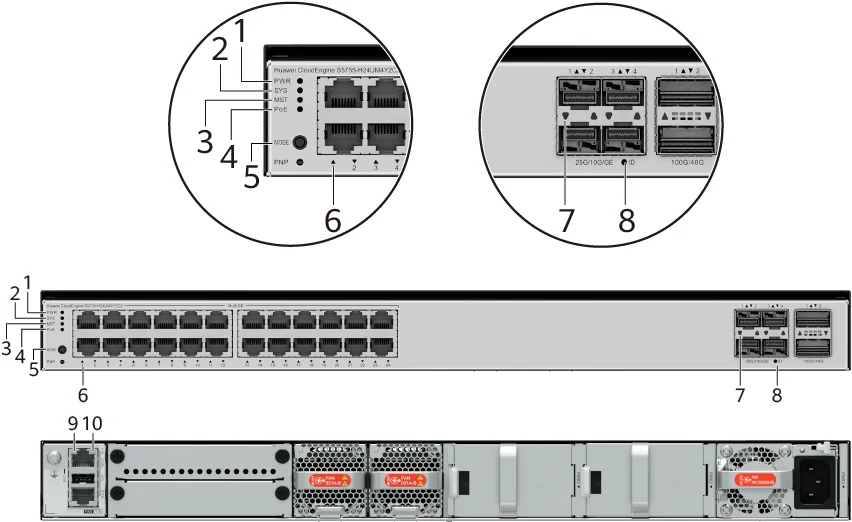

Индикаторы и кнопки

PWRИндикатор блока питания

не горитКоммутатор обесточен.
зелёный, горит ровноПитание в норме.
жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.

MSTИндикатор стека

не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.

PoEИндикатор PoE

не горитРежим PoE не выбран.
зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.

MODEКнопка смены режима

-Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, где видно состояние PoE на каждом порту. Третье возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет.

Индикатор медного порта, по одному на порт

У каждого порта верхнего ряда два индикатора: в левом верхнем углу индикатор самого порта, в правом верхнем углу индикатор порта под ним.

Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы четырёх последних оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.

Индикатор оптического порта, по одному на порт

Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

IDИндикатор ID

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

USBИндикатор развёртывания с USB

не горитНакопитель не вставлен, неисправен индикатор, либо развёртывание не удалось.
зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
зелёный, мигаетИдёт развёртывание с USB-накопителя.

L/AИндикатор порта управления

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим стека MST

не горитИндикаторы портов не показывают номер коммутатора в стеке.
зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.

Режим PoE

не горитПорт не питает подключённое устройство.
зелёный, горит ровноПорт питает подключённое устройство.
зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.

Режим скорости. Индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 100/1000/2500/5000/10000BASE-T работает на 100, 1000, 2500 или 5000 Мбит/с. Порт 1GE/10GE/25GE SFP28 работает на 1 или 10 Гбит/с. Порт 40GE/100GE QSFP28 работает на 40 Гбит/с.
зелёный, мигаетПорт 100/1000/2500/5000/10000BASE-T работает на 10 Гбит/с. Порт 1GE/10GE/25GE SFP28 работает на 25 Гбит/с. Порт 40GE/100GE QSFP28 работает на 100 Гбит/с.

Питание и бюджет PoE

Коммутатор с PoE и тремя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.

Блок питания 1	Блок питания 2	Блок питания 3	Доступная мощность PoE	Наибольшее число портов под нагрузкой
1000 Вт AC (220 В)	–	–	720 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 12 портов. 802.3bt по 90 Вт: 8 портов
1000 Вт AC (110 В)	–	–	630 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 21 порт. 802.3bt по 60 Вт: 10 портов. 802.3bt по 90 Вт: 7 портов
1000 Вт DC	–	–	720 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 12 портов. 802.3bt по 90 Вт: 8 портов
600 Вт AC (220 В)	–	–	380 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 12 портов. 802.3bt по 60 Вт: 6 портов. 802.3bt по 90 Вт: 4 порта
600 Вт AC (110 В)	–	–	95 Вт	802.3af по 15,4 Вт на порт: 6 портов. 802.3at по 30 Вт: 3 порта. 802.3bt по 60 Вт: 1 порт. 802.3bt по 90 Вт: 1 порт
1000 W AC (220 V) 1000 W DC	1000 W AC (220 V) 1000 W DC	–	1620 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 24 порта. 802.3bt по 90 Вт: 18 портов
1000 W AC (110 V) 1000 W DC	1000 Вт AC (110 В)	–	1438 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 23 порта. 802.3bt по 90 Вт: 15 портов
600 Вт AC (220 В)	600 Вт AC (220 В)	–	950 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 15 портов. 802.3bt по 90 Вт: 10 портов
600 Вт AC (110 В)	600 Вт AC (110 В)	–	380 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 12 портов. 802.3bt по 60 Вт: 6 портов. 802.3bt по 90 Вт: 4 порта
1000 W AC (220 V) 1000 W DC	600 Вт AC (220 В)	–	1260 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 21 порт. 802.3bt по 90 Вт: 14 портов
1000 W AC (220 V) 1000 W DC	1000 W AC (220 V) 1000 W DC	1000 W AC (220 V) 1000 W DC	2268 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 24 порта. 802.3bt по 90 Вт: 24 порта
600 Вт AC (220 В)	600 Вт AC (220 В)	600 Вт AC (220 В)	1520 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 24 порта. 802.3bt по 90 Вт: 16 портов
1000 W AC (220 V) 1000 W DC	1000 W AC (220 V) 1000 W DC	600 Вт AC (220 В)	2160 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 24 порта. 802.3bt по 90 Вт: 24 порта
1000 W AC (220 V) 1000 W DC	600 Вт AC (220 В)	600 Вт AC (220 В)	1800 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 24 порта. 802.3bt по 90 Вт: 20 портов
1000 W AC (110 V) 1000 W DC	1000 W AC (110 V) 1000 W DC	1000 Вт AC (110 В)	2248 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 24 порта. 802.3bt по 60 Вт: 24 порта. 802.3bt по 90 Вт: 24 порта
600 Вт AC (110 В)	600 Вт AC (110 В)	600 Вт AC (110 В)	665 Вт	802.3af по 15,4 Вт на порт: 24 порта. 802.3at по 30 Вт: 22 порта. 802.3bt по 60 Вт: 11 портов. 802.3bt по 90 Вт: 7 портов

Если в коммутаторе стоит несколько блоков питания, они питают подключённые устройства с распределением нагрузки.

PAC1000S56-EB

Параметр	Значение
Описание	Блок питания PoE 1000 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02314APU
Модель	PAC1000S56-EB

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

Индикатор работы

зелёный, горит ровноВыход блока питания в норме.
зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.

Функции и возможности	Описание
Защита от повышенного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от пониженного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от повышенного выходного напряжения	В этом состоянии защиты блок питания работает в прерывистом режиме. После устранения неисправности он сам возобновляет подачу питания.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 66 × 215 мм
Вес без упаковки, кг	1,1 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 66 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В	53,5 или 55,5 В
Номинальный выходной ток, А	18.69 A @53.5 V, 18.02 A @55.5 V
Номинальная выходная мощность, Вт	вход от 100 до 130 В AC: суммарно 900 Вт; вход от 200 до 240 В AC и 240 В DC: суммарно 1000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC1000S56-EB

Параметр	Значение
Описание	Блок питания PoE 1000 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02314APU-001
Модель	PAC1000S56-EB

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

Индикатор работы

зелёный, горит ровноВыход блока питания в норме.
зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.

Функции и возможности	Описание
Защита от повышенного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от пониженного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от повышенного выходного напряжения	В этом состоянии защиты блок питания работает в прерывистом режиме. После устранения неисправности он сам возобновляет подачу питания.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 66 × 215 мм
Вес без упаковки, кг	1,1 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; от 125 до 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 66 Гц; от 100 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В	53,5 или 55,5 В
Номинальный выходной ток, А	18.69 A @53.5 V, 18.02 A @55.5 V
Номинальная выходная мощность, Вт	вход от 100 до 190 В DC: суммарно 400 Вт; вход от 100 до 130 В AC: суммарно 900 Вт; вход от 200 до 240 В AC и от 190 до 240 В DC: суммарно 1000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PDC1000S56-EB (Блок питания PoE DC 1000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания))

Параметр	Значение
Описание	Блок питания PoE DC 1000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02313XRB
Модель	PDC1000S56-EB

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

STATИндикатор работы

зелёный, горит ровноВыход блока питания в норме.
зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.

Функции и возможности	Описание
Защита от пониженного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от повышенного выходного напряжения	В этом состоянии защиты выход блокируется, и блок питания не возобновляет подачу автоматически.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 66 × 215 мм
Вес без упаковки, кг	1 кг
Число входов	1
Номинальное входное напряжение, В	от −48 до −60 В DC
Диапазон входного напряжения, В	от −38,4 до −72 В DC
Наибольший входной ток, А	30 А
Номинальное выходное напряжение, В	53,5 или 55,5 В
Номинальный выходной ток, А	18.69 A @ 53.5 V, 18.02 A @55.5 V
Номинальная выходная мощность, Вт	1000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

Охлаждение и направление обдува

Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит справа и спереди, выходит через заднюю панель.

Схема показывает только направление обдува, вид устройства условный.

FAN-031A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))

Параметр	Значение
Описание	Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов)
Парт-номер	02352CAB
Модель	FAN-031A-B

Индикатор вентиляторного модуля

не горитВентиляторный модуль не работает.
зелёный, горит ровноВентиляторный модуль запускается.
зелёный, мигает медленноВентиляторный модуль работает нормально.
красный, горит ровноУ вентиляторного модуля аппаратная неисправность, его нужно заменить. Обычные причины: короткое замыкание, заклинившие лопасти, отказ самого модуля.

Функции и возможности	Описание
Основная функция	В вентиляторном модуле один вентилятор для охлаждения шасси.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 40 × 100,3 мм
Вес без упаковки, кг	0,1 кг
Число вентиляторов	1
Максимальная мощность, Вт	21,6 Вт
Максимальное тепловыделение, БТЕ/ч	73,7 БТЕ/ч
Максимальная частота вращения, об/мин	24500 ± 10 %
Максимальный расход воздуха, куб. футов в минуту	31 CFM
Направление обдува	Выброс воздуха со стороны панели вентиляторного модуля

Стекирование

Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
SFP+STACK-CU3M	3 м	Пассивный	25 мм	SFP+ в SFP+	02315LYV
SFP28-STACK-CU0M5	0,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQJ
SFP28-STACK-CU1M5	1,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQK
SFP28-STACK-CU3M	3 м	Пассивный	35 мм	SFP28 в SFP28	02315LYU
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Совместимые модули и кабели

Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.

Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм
Габариты с упаковкой В×Ш×Г, мм	145,0 × 660,0 × 550,0 мм
Вес без упаковки, кг	6,21 кг
Вес с упаковкой, кг	7,96 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	При нагрузке PoE 30 %: 60,1 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	При нагрузке PoE 30 %: 46,4 дБ(А)
Рабочая температура, °C	от −5 до +45 °C
Допустимая скорость изменения температуры, °C	На высоте от 1800 до 5000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 45 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз. Если условия нарушены, устройство может выйти из строя. Дальность оптических модулей при такой работе не больше 10 км. С модулями 100GE дальностью от 10 км рабочая температура от −5 до +40 °C.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5000 м
Высота хранения, м	от 0 до 5000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	При 30 % трафика по методике ATIS и двух блоках питания: 133 Вт со всеми портами на 2,5 Гбит/с, 162 Вт со всеми портами на 10 Гбит/с
Типовое тепловыделение, БТЕ/ч	При 30 % трафика по методике ATIS и двух блоках питания: 453,81 со всеми портами на 2,5 Гбит/с, 552,76 со всеми портами на 10 Гбит/с
Максимальная мощность, Вт	При 100 % трафика по методике ATIS, двух блоках питания и без PoE: 170 Вт со всеми медными портами на 10 Гбит/с и двумя блоками AC, 176 Вт с двумя блоками DC. При 45 °C и тех же условиях: 217,4 Вт. С полной нагрузкой PoE и тремя блоками по 1000 Вт: 2660 Вт, из них 2268 Вт на PoE
Максимальное тепловыделение, БТЕ/ч	При 100 % трафика по методике ATIS, двух блоках питания и без PoE: 580,06 со всеми медными портами на 10 Гбит/с и двумя блоками AC, 600,53 с двумя блоками DC. При 45 °C и тех же условиях: 741,79. С полной нагрузкой PoE и тремя блоками по 1000 Вт: 9076,19, из них 7738,64 на PoE
Мощность без нагрузки, Вт	90 Вт
Наработка на отказ, лет	86,27
Наличие	> 0.99999
Число слотов карт расширения	1
Число слотов питания	3
Число вентиляторных модулей	2
Резервирование питания	Резервирование 1+1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе.
Тип питания	Съёмный блок питания
Номинальное входное напряжение, В	Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Диапазон входного напряжения, В	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Наибольший входной ток, А	Значения зависят от установленного съёмного блока питания.
Оперативная память	4 ГБ
Флеш-память	Объём: 2 ГБ
Консольный порт	RJ45
Порт управления ETH	RJ45
USB	Поддерживается
RTC	Поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по питанию, кВ	С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Степень защиты оболочки	IP20
Тип вентиляторов	Съёмный
Охлаждение	Воздушное охлаждение с автоматической регулировкой оборотов
Направление обдува	Забор воздуха спереди и справа, выброс назад
PoE	Поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
По запросу
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
По запросу
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
По запросу
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02311VGN
Кабель стекирования Huawei SFP+STACK-CU1M5
1,5 м, кабель стекирования
По запросу
Парт-номер 02315BQK
Кабель стекирования Huawei SFP28-STACK-CU1M5
1,5 м, кабель стекирования
По запросу
