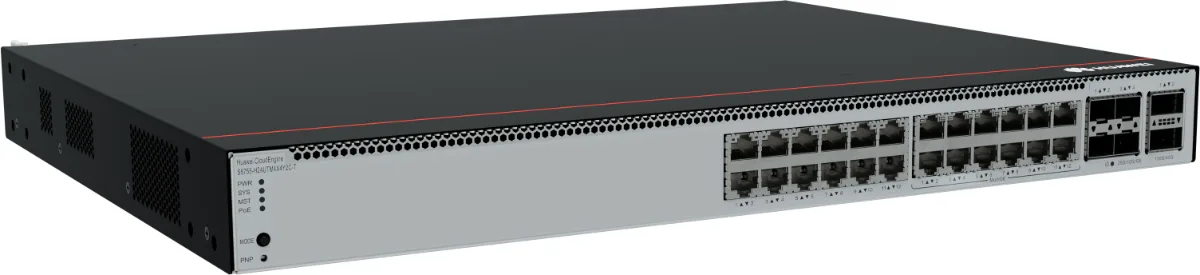

PoE-коммутатор Huawei S5755-H24UTM4X4Y2C-T
- 24 × 1 Гбит/с
- 2 × 100 Гбит/с + 4 × 25 Гбит/с + 4 × 10 Гбит/с
- PoE++ (802.3bt)
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
PoE-коммутатор агрегации Huawei CloudEngine S5755-H24UTM4X4Y2C-T. Подключает пользователей и оборудование к сети и собирает трафик на уровень выше. Порты доступа идут к оборудованию, порты Uplink к агрегации или к ядру. Размеры коммутатора 43,6 × 442 × 335 мм. Коммутатор весит 5,09 кг без упаковки; в коробке 7,53 кг. Потребление в типовом режиме 128 Вт, максимальное при полной загрузке портов и модулей 135 Вт. Суммарный бюджет PoE 1645 Вт, он делится между портами. Источник этих чисел: документация Huawei (Hardware Description и даташит серии). В серии S5755 это исполнение отличает количество портов доступа: 24; скорость портов доступа: 1 Гбит/с; порты Uplink: 2 × 100 Гбит/с, 4 × 25 Гбит/с, 4 × 10 Гбит/с; стандарт PoE: PoE++ (802.3bt); тип портов: медные. В комплект не входит: блок питания.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 24; порты uplink 2 × 100 Гбит/с; 4 × 25 Гбит/с; 4 × 10 Гбит/с; скорость uplink 100 Гбит/с, 25 Гбит/с, 10 Гбит/с; количество портов uplink 10. В карточке указаны ещё комплектность питания без блока питания; всего портов 34 с Uplink; сочетание скоростей портов 1 Гбит/с, 10 Гбит/с; габариты в×ш×г 43,6 × 442,0 × 335,0 мм. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Оптический SFP-модуль SFP-10G-BXU1, Оптический SFP-модуль SFP-10G-BXD1, Оптический SFP-модуль eSFP-GE-SX-MM850. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 128 Вт закладывается в расчёт питания и охлаждения; вес брутто 7,53 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 02355RTL с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02355RTL даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2028. Вендорская поддержка заявлена до 31 декабря 2033. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02355RTL в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2028. Вендорская поддержка заявлена до 31 декабря 2033. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 24 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 100 Гбит/с; 4 × 25 Гбит/с; 4 × 10 Гбит/с |
| Скорость Uplink | 100 Гбит/с, 25 Гбит/с, 10 Гбит/с |
| Количество портов Uplink | 10 |
| Стандарт PoE | PoE++ (802.3bt) |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 34 |
| Сочетание скоростей портов | 1 Гбит/с, 10 Гбит/с |
| Бюджет PoE | 1645 Вт |
| Типовая мощность, Вт | 128 |
| Вес нетто, кг | 5,09 |
| Вес брутто, кг | 7,53 |
| Максимальная мощность, Вт | 135 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 335,0 |
| Серия | S5755 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2028-12-31 |
| Окончание поддержки | 2033-12-31 |
Документация Huawei
Об устройстве
Исполнение S5755-H24UTM4X4Y2C-T, парт-номер 02355RTL. Состав: 12 портов 10/100/1000BASE-T, 12 портов 100M/1/2.5/5/10GBASE-T, 4 порта 10GE SFP+, 4 порта 25GE SFP28, 2 порта 100GE QSFP28, PoE++, без блока питания, HTM.
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C00.

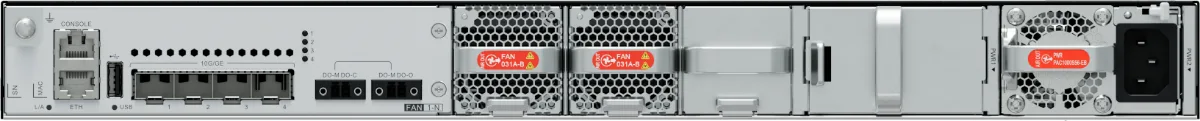

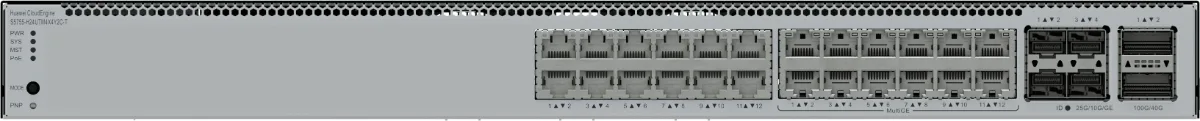

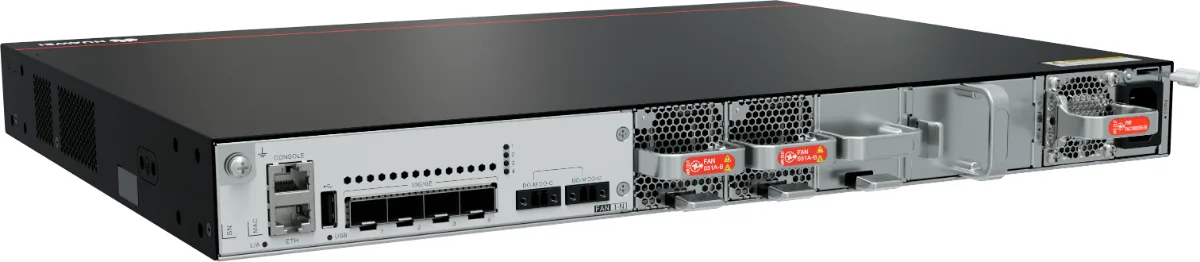

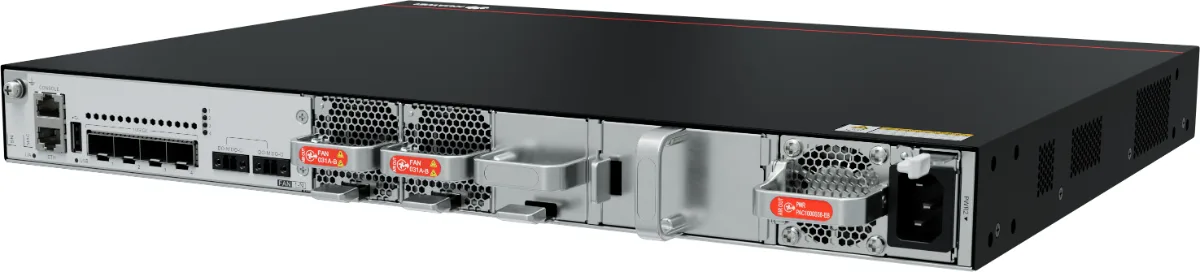

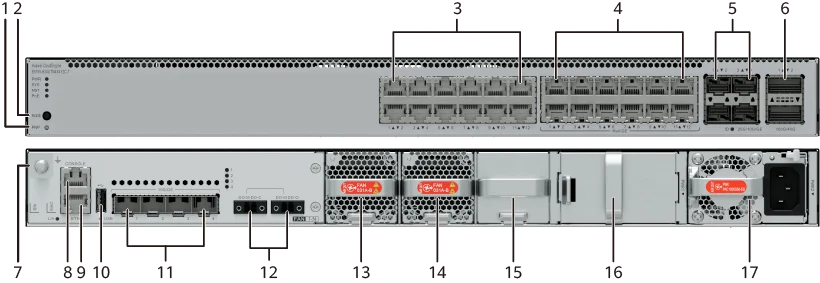

Портовая панель
- 1Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 2Одна кнопка MODE
- 3Двенадцать портов 10/100/1000BASE-T с PoE++
- 4Двенадцать портов 10/100/1000/2500/5000/10000BASE-T с PoE++, multi-GE. До V600R025C10 скорость 10 Мбит/с не поддерживалась.
- 5Четыре оптических порта 1GE/10GE/25GE SFP28
- 6Два оптических порта 40GE/100GE QSFP28
- 7Винт заземления. Работает с кабелем заземления.
- 8Один консольный порт
- 9Один порт управления ETH
- 10Один порт USB
- 11Четыре порта 10GE SFP+
- 12Порт мониторинга. В версии V600R023C00 не работает.
- 13Слот вентиляторного модуля 1. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
- 14Слот вентиляторного модуля 2. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
- 15Слот вентиляторного модуля 3. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов. По умолчанию слот пустой, модуль покупают отдельно.
- 16Слот питания 1. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
- 17Слот питания 2. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
Порты и интерфейсы
Обозначение 6-a-1 означает пучок из семи кабелей: один в центре и шесть вокруг него.
Если порт работает на скорости 5 Гбит/с, неэкранированные кабели Ethernet лучше не применять, и вот почему:
- Стандарт 802.3bz требует, чтобы запас по перекрёстным наводкам между кабелями ALSNR был больше нуля, а нормы на неэкранированную витую пару категорий 5e и 6 этот параметр вообще не задают. Поэтому такие кабели могут не проходить по наводкам, а это постоянные потери пакетов и хлопанье порта.
- По нормам прокладки TIA TSB-5021 кабели категорий 5e и 6 на скорости 5 Гбит/с дают высокий риск.
- Проверенной методики измерения ALSNR кабелей на соответствие 802.3bz на объекте пока нет.
На скорости 5 Гбит/с экранированный кабель категории 6 должен отвечать ISO 11801 PL Class E (+All) или TIA Cat 6 Channel (+All), а экранированный кабель категории 6A требованиям ISO 11801 PL2 Class Ea (+All) или TIA Cat6A Channel (+All). Иначе будут потери пакетов и хлопанье порта.
На скорости 10 Гбит/с экранированный кабель категории 6A должен отвечать ISO 11801 PL2 Class Ea (+All) или TIA Cat6A Channel (+All). Иначе будут потери пакетов и хлопанье порта.
Если неэкранированная витая пара категорий 5e и 6 не тянет 5 Гбит/с, поставьте экранированную или снизьте скорость порта до 2,5 Гбит/с.
Неэкранированная витая пара категорий 5e, 6 и 6A на медных портах, работающих на 10 Гбит/с, приводит к постоянным потерям пакетов и хлопанью порта.
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T с PoE++ | RJ45 | Порт 10/100/1000BASE-T с PoE++ принимает и передаёт данные на 10, 100 или 1 000 Мбит/с и выдаёт питание PoE. | Кабель Ethernet |
| Порт 100/1000/2500/5000/10000BASE-T с PoE++, multi-GE | RJ45 | Порт 100/1000/2500/5000/10000BASE-T, multi-GE, принимает и передаёт данные на 100, 1000, 2500, 5000 или 10 000 Мбит/с и выдаёт питание PoE. Скорость 10 Мбит/с поддерживается начиная с V600R025C10. | Для 2,5 или 5 Гбит/с нужен кабель категории 5e и выше. Для 10 Гбит/с нужен кабель категории 6A F/UTP и выше. |
| Порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки, а начиная с V600R025C10 ещё и кабель на 3 м. |
| Оптический порт GE/10GE/25GE SFP28 | SFP28 | Оптический порт GE/10GE/25GE SFP28 принимает и передаёт данные на 1, 10 или 25 Гбит/с. С модулем 25GE порт сам переходит на 25 Гбит/с, с модулем 10GE на 10 Гбит/с. Перед установкой модуля GE, оптического или медного, порт переводят на 1 Гбит/с командой port mode GE, port mode 10GE-GE или port mode 25GE-GE. Скорость меняется сразу у группы из четырёх портов. Команды port mode 10GE-GE и port mode 25GE-GE работают начиная с V600R024C10: первая включает автовыбор между 10GE и GE, вторая между 25GE и GE. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Оптические модули 25GE SFP28. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, медные кабели SFP28 на 1 и 3 м, кабели AOC SFP28 на 3, 5, 7 и 10 м. Выделенные стековые кабели SFP28 длиной 0,5 и 1,5 м доступны с V600R024C10, только для стека без настройки. |
| Оптический порт 40GE/100GE QSFP28 | QSFP28 | Оптический порт QSFP28 по умолчанию работает как 100GE и сам переходит на 40GE. Командой его разбивают на четыре порта 25GE. С модулями QSFP+ или кабелями AOC с разбивкой один на четыре порт автоматически превращается в четыре порта 10GE. | Оптические модули 40GE QSFP+, медные кабели QSFP+ длиной 1, 3 и 5 м, кабель AOC QSFP+ на 10 м, оптические модули 100GE QSFP28, медные кабели QSFP28 на 1 и 3 м, кабель AOC QSFP28 на 10 м, выделенный стековый кабель QSFP28 на 2 м только для стека без настройки |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. | Кабель Ethernet |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
| Интерфейс дискретного выхода | Клеммник Phoenix, 2 контакта | Порт дискретного выхода подаёт сигналы, по которым подключённое устройство выполняет действия. Тип сигнала пассивный, логический: замкнуто или разомкнуто | Клеммник Phoenix, 2 контакта |

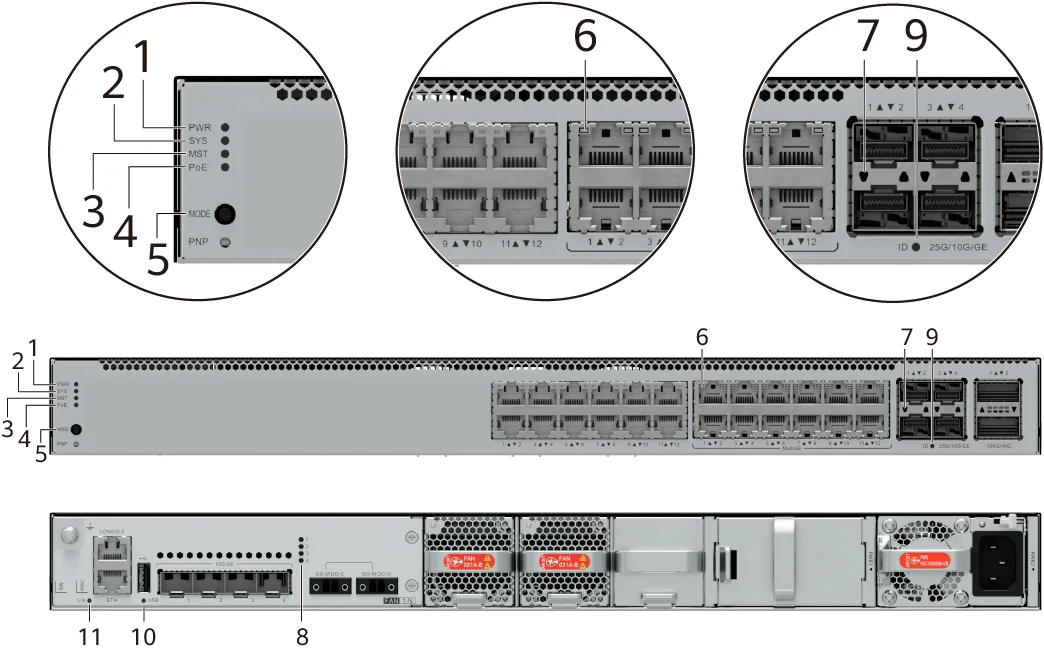

Индикаторы и кнопки
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание в норме.
- жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.
- не горитРежим PoE не выбран.
- зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.
- -Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, они показывают состояние PoE на каждом порту. Третье нажатие возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет. Начиная с V600R023C00 удержание кнопки шесть секунд запускает первичный вход через веб-интерфейс. Если файла конфигурации нет, система пробует войти в этот режим, и при успехе индикатор режима MST горит зелёным до 45 секунд. Если вход не удался, проверьте, что на устройстве заводские настройки.
У каждого порта верхнего ряда два индикатора: в левом верхнем углу индикатор самого порта, в правом верхнем углу индикатор порта под ним.
Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.
Расположение порта показывает стрелка на корпусе: вниз это нижний ряд, вверх верхний.
Индикаторы расположены в том же порядке, что и порты.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитНакопитель не вставлен, неисправен индикатор, либо развёртывание не удалось.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- не горитПорт управления не подключён.
- зелёный, горит ровноПорт управления подключён.
- зелёный, мигаетПорт управления передаёт или принимает данные.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 10/100/1000/2500/5000/10000BASE-T работает на 10, 100, 1000, 2500 или 5 000 Мбит/с. Порт 1GE/10GE SFP+ работает на 1 Гбит/с. Порт 1GE/10GE/25GE SFP28 работает на 1 или 10 Гбит/с. Порт 40GE/100GE QSFP28 работает на 40 Гбит/с.
- зелёный, мигаетПорт 10/100/1000BASE-T работает на 1 000 Мбит/с. Порт 10/100/1000/2500/5000/10000BASE-T работает на 10 Гбит/с. Порт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1GE/10GE/25GE SFP28 работает на 25 Гбит/с. Порт 40GE/100GE QSFP28 работает на 100 Гбит/с.
Питание и бюджет PoE
Коммутатор с PoE и двумя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.
| Блок питания 1 | Блок питания 2 | Доступная мощность PoE | Портов под нагрузкой: af / at / bt 60 Вт / bt 90 Вт |
|---|---|---|---|
| 1 000 Вт AC (220 В) 1 000 Вт DC | – | 745 Вт | 24 / 24 / 12 / 8 |
| 1 000 Вт AC (110 В) | – | 655 Вт | 24 / 21 / 10 / 7 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 1 645 Вт | 24 / 24 / 24 / 18 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В) | 1 465 Вт | 24 / 24 / 24 / 16 |
| 600 Вт AC (220 В) | – | 407 Вт | 26 / 13 / 6 / 4 |
| 600 Вт AC (110 В) | – | 122 Вт | 7 / 4 / 2 / 1 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | 977 Вт | 24 / 24 / 16 / 10 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | 407 Вт | 26 / 13 / 6 / 4 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | 1 285 Вт | 24 / 24 / 21 / 14 |
Классы в последней колонке это 802.3af по 15,4 Вт на порт, 802.3at по 30 Вт, 802.3bt по 60 Вт и 802.3bt по 90 Вт.
Если в коммутаторе стоит несколько блоков питания, они питают подключённые устройства с распределением нагрузки.
Охлаждение и направление обдува
Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит слева, справа и спереди, выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.
Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Прямой и перекрёстный кабели различаются только порядком жил, на передачу данных это не влияет.
Модели Huawei серии S принимают и прямой, и перекрёстный кабель: порт сам определяет тип кабеля.
Ставьте экранированные кабели Ethernet, если устройство соответствует EN 50121-4 и работает в условиях этого стандарта.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-LR | 02315NNR | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Медные модули 10GE SFP+
Для этой модели: начиная с версии V600R024C00.
- SFP-10GBaseT-SR
Оптические модули 25GE SFP28
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-25G-LR | 02312LSE | 25GBASE-LR | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 10 км |
| SFP-25G-SR | 02311KNR | 25GBASE-SR | LC | многомодовое | 25 Гбит/с | многомодовое (OM3): без RS-FEC: 0,03 км, с RS-FEC: 0,07 км; многомодовое (OM4): без RS-FEC: 0,04 км, с RS-FEC: 0,1 км |
| SFP-25G-ESR | 02313JFQ | 25GBASE-ESR (нестандартный) | LC | многомодовое | 25 Гбит/с | многомодовое (OM3): 0,2 км; многомодовое (OM4): 0,3 км |
| SFP-25G-LR-BXU1-I | 02314LBS | 25GBASE-LR BiDi | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 10 км |
| SFP-25G-LR-BXD1-I | 02314LBU | 25GBASE-LR BiDi | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 10 км |
| SFP-25G-eLR-BXD1-I | 02314LCK | 25GBASE-LR BiDi 20 km (нестандартный) | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 20 км |
| SFP-25G-eLR-BXU1-I | 02314LCJ | 25GBASE-LR BiDi 20 km (нестандартный) | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 20 км |
| SFP-25G-SR | 02313URP | 25GBASE-SR | LC | многомодовое | 25 Гбит/с | многомодовое (OM3): без RS-FEC: 0,03 км, с RS-FEC: 0,07 км; многомодовое (OM4): без RS-FEC: 0,04 км, с RS-FEC: 0,1 км |
Оптические модули 40GE QSFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP-40G-ER4 | 02311BKT | 40GBASE-ER4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 40 км |
| QSFP-40G-LR4 | 02310MHS | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LX4 | 02311HNP | 40GBASE-LX4 | LC | одномодовое и многомодовое | 40 Гбит/с | одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км |
| QSFP-40G-SDLC-PAM | 02311PUU | 40GBASE-PAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 150 м |
| QSFP-40G-SR-BD | 02311FPA | 40GBASE-BIDI (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-SR4 | 02310MHQ | 40GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-eSDLC-PAM | 02311QTR | 40GBASE-ePAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 300 м |
| QSFP-40G-eSM4 | 02311DTR | 40GBASE-eSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-eSR4 | 02310RMB | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-iSM4 | 02311DRW | 40GBASE-iSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 1,4 км |
| QSFP-40G-iSR4 | 02310MHR | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-LR4-Lite | 02311YVB | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-LX4-MM | 02313NUG | 40GBASE-LX4 | LC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LR4 | 02313URY | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4-Lite | 02313URS | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-eSR4 | 02313URU | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-iSR4 | 02313URW | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
Оптические модули 100GE QSFP28
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP-100G-CLR4 | 02311MNP | 100GBASE-CLR4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4 | 02311MNN | 100GBASE-CWDM4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-ER4-Lite | 02311YXR | нестандартный, совместим с 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): без RS-FEC: 30 км, с RS-FEC: 40 км |
| QSFP-100G-eSR4 | 02311PSH | 100GBase-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 200 м; многомодовое (OM4): 300 м |
| QSFP28-100G-10KM | 02311SYT | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-LR4 | 02311KNU | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-PSM4 | 02311MNM | 100GBASE-PSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 100 Гбит/с | одномодовое (G.652): 500 м |
| QSFP28-100G-SR4 | 02311GBW | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP-100G-ER4 | 02313HLU | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 40 км |
| QSFP-100G-FR1 | 02314BDE | 100GBASE-FR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP28-100G-DR | 02312VSP | 100GBase-DR | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 500 м |
| QSFP-100G-BIDI-G2 | 02314DBW | 100G-BIDI | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-CWDM4-Lite | 02312UJN | 100GBASE-CWDM4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 0,5 км |
| QSFP-100G-ER4 | 02314HES | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 40 км |
| QSFP28-100G-LR4 | 02313URT | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-SR4 | 02313URQ | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP-100G-LX4-MM | 02314DBX | 100G-LX4 | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-LR1 | 02314LBY | 100GBASE-LR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
| QSFP-100G-SWDM4 | 02314LCB | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP28-100G-LR-BXD1 | 02315GHY | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 10 км |
| QSFP28-100G-LR-BXU1 | 02315GHX | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 10 км |
| QSFP28-100G-ER-BXD1 | 02315GHV | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 30 км |
| QSFP28-100G-ER-BXU1 | 02315GHW | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 30 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 335,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 368,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 165,0 × 620,0 × 550,0 мм |
| Вес без упаковки, кг | 5,09 кг |
| Вес с упаковкой, кг | 7,53 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | При нагрузке PoE 30 %: 51,70 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | При нагрузке PoE 30 %: 39,7 дБ(А) |
| Рабочая температура, °C | от −5 до +45 °C |
| Температура при кратковременной работе, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 45 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз. Если условия нарушены, устройство может выйти из строя. Дальность оптических модулей при такой работе не больше 10 км. С модулями 100GE дальностью от 10 км рабочая температура от −5 до +40 °C. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | При 30 % трафика по методике ATIS и двух блоках питания: 128 Вт со всеми портами, 117 Вт без двух портов 100GE |
| Типовое тепловыделение, БТЕ/ч | При 30 % трафика по методике ATIS и двух блоках питания: 436,75 со всеми портами, 399,22 без двух портов 100GE |
| Максимальная мощность, Вт | При 100 % трафика по методике ATIS, двух блоках питания и без PoE: 135 Вт со всеми портами, 124 Вт без двух портов 100GE. С полной нагрузкой PoE и двумя блоками по 1 000 Вт: 1 823 Вт, из них 1 645 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | При 100 % трафика по методике ATIS, двух блоках питания и без PoE: 460,63 со всеми портами, 423,10 без двух портов 100GE. С полной нагрузкой PoE и двумя блоками по 1 000 Вт: 6220,26 |
| Мощность без нагрузки, Вт | 74 Вт |
| Наработка на отказ, лет | 58,89 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 2 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 4 ГБ |
| Флеш-память | Объём: 2 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | RJ45 |
| USB | Поддерживается |
| RTC | Поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Съёмный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева, спереди и справа, выброс назад |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 98012434PoE-коммутатор Huawei CloudEngine S5755-H24HB2Y2CZ24 × 10 Гбит/с·2 × 100 Гбит/с + 2 × 25 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу
- Парт-номер 02357FEBКоммутатор Huawei CloudEngine S5755-H24J8T4Y2CZ24 × 2,5 Гбит/с·2 × 100 Гбит/с + 4 × 25 Гбит/с + 8 × 1 Гбит/с·без PoE·без блока питанияПо запросу
- Парт-номер 98012636PoE-коммутатор Huawei CloudEngine S5755-H24UM4Y2CZ24 × 2,5 Гбит/с·2 × 100 Гбит/с + 4 × 25 Гбит/с·PoE++ (802.3bt)·без блока питанияот 373 619 ₽В наличии: 10 шт.
- Парт-номер 02355NEAPoE-коммутатор Huawei CloudEngine S5755-H24UTM4X4Y2C24 × 1 Гбит/с·2 × 100 Гбит/с + 4 × 25 Гбит/с + 4 × 10 Гбит/с·PoE++ (802.3bt)·без блока питанияот 337 463 ₽В наличии: 21 шт.
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
