Парт-номер 98012643

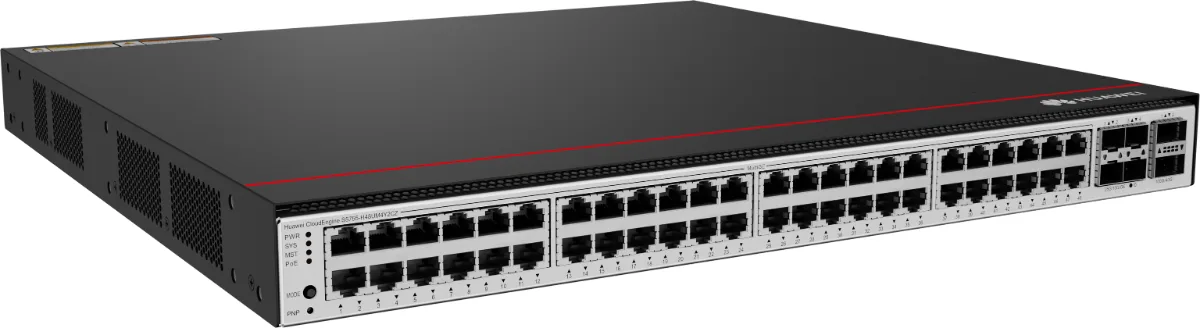

PoE-коммутатор Huawei S5755-H48UM4Y2CZ

48 × 2,5 Гбит/с
2 × 100 Гбит/с + 4 × 25 Гбит/с
PoE++ (802.3bt)
без блока питания

Цена по запросу

Считаем под конфигурацию, объём и срок поставки. Цена за штуку.

Под заказ

Срок и цену подтверждаем при расчёте

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2028EOS - поддержка вендора до 31 декабря 2033

Для какой задачи это исполнение

Старшее исполнение серии по числу портов: 48 штук на 2,5 Гбит/с с питанием по проводу. Его ставят на крупный объект с плотным Wi-Fi, где точек доступа десятки, и держат их все на одном узле. Аплинки 100 Гбит/с дают запас, чтобы трафик всех точек уходил в ядро без очереди. Заводское название исполнения Huawei S5755-H48UM4Y2CZ, артикул 98012643.

Характеристики словами

Сорок восемь медных портов доступа 2,5 Гбит/с, шесть аплинков: два по 100 Гбит/с и четыре по 25 Гбит/с, итого 54 порта. Стандарт питания PoE++ (802.3bt), суммарный бюджет 2667 Вт. Поставка без блока питания, комплектация собирается под задачу.

Что докупить

Блоки питания, минимум два в разные вводы: узел на 48 портов с PoE это критичный элемент сети. Модули QSFP28 и SFP28 под аплинки, между соседними стойками DAC-кабели. Отдельно стоит посчитать теплоотвод: коммутатор с полной загрузкой PoE греется заметно, и в тесном шкафу ему нужен продув.

Узел на 48 портов обычно ставят в главный шкаф этажа или здания, к нему сходятся линии от точек доступа и камер со всего сегмента. Аплинки уводят в ядро двумя путями, чтобы обрыв одного канала не оставил объект без связи. Отдельно планируется питание: источник бесперебойного питания считается с учётом всей нагрузки PoE, а не только самого коммутатора. Управление через консоль, веб-интерфейс или систему управления кампусом.

Соседние исполнения

Если 48 портов избыточно, берите S5755-H24UM4Y2CZ или более простое S5755-H24UN4Y2CZ. Когда питание по проводу не нужно вовсе, есть S5755-H48N4Y-A на те же 48 портов. Полный список на странице серии S5755. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».

Наличие и поставка

Базового исполнения 98012643 сейчас нет на складе, его везём из Китая под заказ, около двух месяцев вместе с таможенным оформлением. Цену и срок называем по запросу и фиксируем в счёте. Если нужно быстрее, на складе в Китае есть комплект 98012643-003 с портами на 10 Гбит/с, его срок до Москвы 14 рабочих дней.

Вопросы и ответы

Хватит ли бюджета 2667 Вт на 48 портов

В среднем это около 55 Вт на порт при полной загрузке. Офисным точкам Wi-Fi 6 и камерам такого запаса достаточно. Если планируются тяжёлые уличные точки Wi-Fi 7 или камеры с обогревом, все 48 портов одновременно нагрузить не выйдет: считайте по паспортному потреблению и оставляйте запас на будущее расширение.

Один коммутатор на 48 точек или два по 24

Один узел проще в обслуживании и дешевле по деньгам, но его отказ снимает весь Wi-Fi на объекте. Два коммутатора по 24 порта дают живучесть: половина сети переживёт аварию или обновление прошивки. Для офиса это обычно избыточно, для производства или медицинского учреждения оправдано.

Нужно ли резервировать питание

Для узла такого класса да. Коммутатор кормит десятки точек доступа и камер, и его остановка означает потерю связи и записи на всём объекте. Два блока разводят по разным вводам, а сам коммутатор ставят за источник бесперебойного питания, рассчитанный на нагрузку с учётом PoE.

Когда отгрузите

Базовое исполнение везём из Китая под заказ, около двух месяцев вместе с таможенным оформлением, цену и срок фиксируем в счёте. Комплект 98012643-003 с портами на 10 Гбит/с есть на складе в Китае, его срок 14 рабочих дней до Москвы.

Что с гарантией

На оборудование действует заводская гарантия вендора. Стандартный срок от 12 до 36 месяцев, он зависит от производителя и модели и указан в спецификации и счёте. По запросу подключаем расширенную гарантию до 60 месяцев за отдельную плату. Замену организуем через тот же склад в Китае, откуда идёт поставка. Условия целиком на странице Гарантийное обслуживание.

Характеристики позиции 98012643
Количество портов доступа	48
Скорость портов доступа	2,5 Гбит/с
Тип портов	медные
Порты Uplink	2 × 100 Гбит/с; 4 × 25 Гбит/с
Скорость Uplink	100 Гбит/с, 25 Гбит/с
Количество портов Uplink	6
Стандарт PoE	PoE++ (802.3bt)
Комплектность питания	без блока питания
Всего портов, с Uplink	54
Бюджет PoE	2667 Вт
Типовая мощность, Вт	232
Вес нетто, кг	6,88
Вес брутто, кг	8,63
Максимальная мощность, Вт	327
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0
Серия	S5755
Заказывается отдельно	блок питания
Единица поставки	штука
Снятие с продажи	2028-12-31
Окончание поддержки	2033-12-31

Документация Huawei

Об устройстве

Исполнение S5755-H48UM4Y2CZ, парт-номер 98012643. Состав: 48 портов 10/100/1000/2500BASE-T с возможностью поднять до 5 и 10 Гбит/с лицензией RTU, 4 порта 25GE SFP28, 2 порта 100GE QSFP28, слот карты расширения, PoE++, без блока питания.

Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.

Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C10.

По умолчанию порты multi-GE работают на 10, 100, 1000 или 2 500 Мбит/с. Скорость поднимают до 2,5, 5 или 10 Гбит/с лицензиями RTU. Для 5 и 10 Гбит/с лицензию активируют командой license active, затем выполняют active port-license.

Предустановленная или загруженная лицензия RTU привязана к серийному номеру устройства, отвязать или перенести её нельзя.

Какие лицензии RTU поддерживает устройство и как их загрузить, описано в руководстве по лицензиям Huawei.

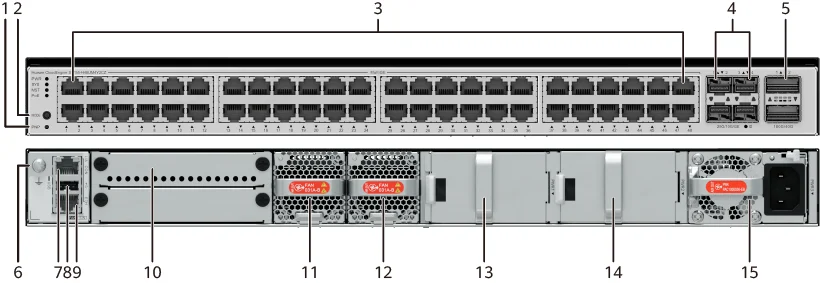

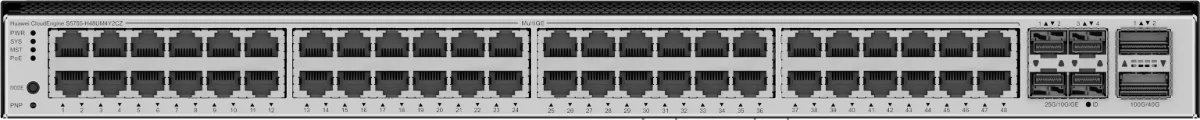

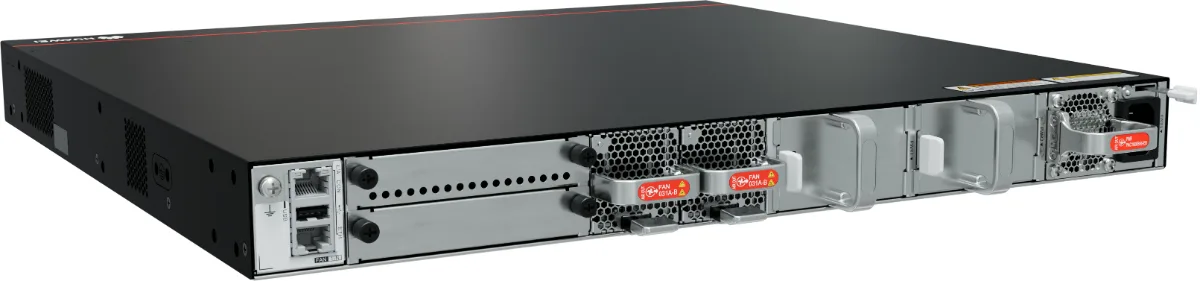

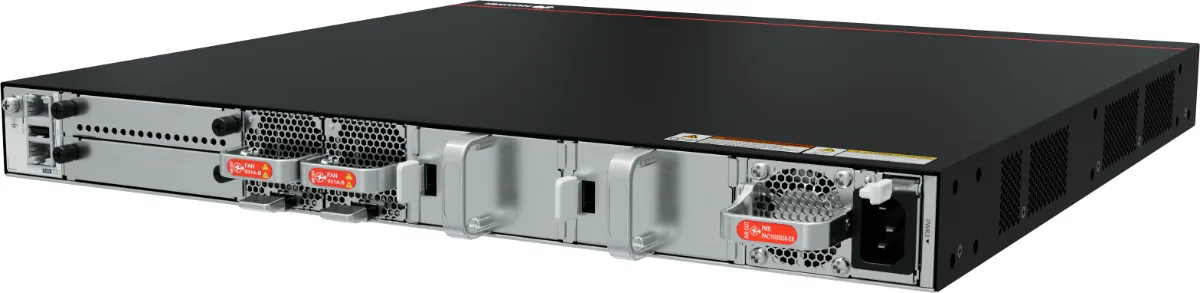

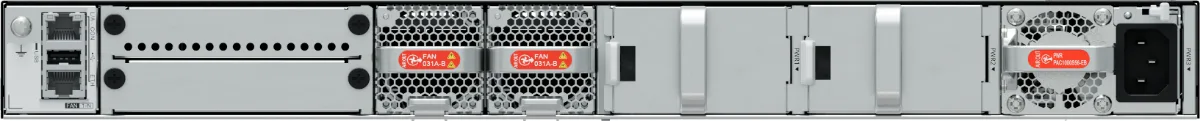

Портовая панель

1Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
2Одна кнопка MODE
3Сорок восемь портов 10/100/1000/2500/5000/10000BASE-T с PoE++, multi-GE
4Четыре оптических порта 1GE/10GE/25GE SFP28
5Два оптических порта 40GE/100GE QSFP28
6Винт заземления. Работает с кабелем заземления.
7Один консольный порт
8Один порт USB
9Один порт управления ETH
10Слот карты. Подходят карты HSIC-X08S000 и HSIC-Y08S000

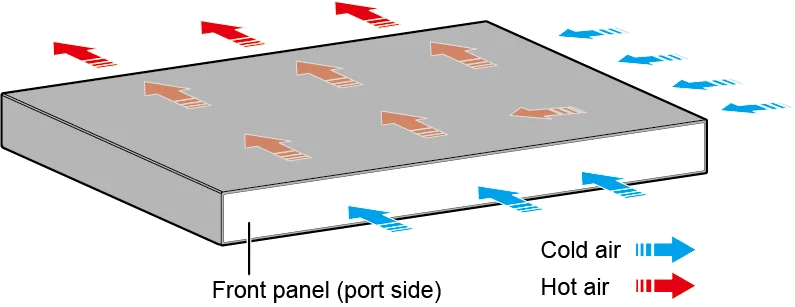

11Слот вентиляторного модуля 1. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
12Слот вентиляторного модуля 2. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
13Слот питания 1. Подходят блоки PAC600S56-EB (без входа 110 В), PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
14Слот питания 2. Подходят блоки PAC600S56-EB (без входа 110 В), PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
15Слот питания 3. Подходят блоки PAC600S56-EB (без входа 110 В), PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB

Порты и интерфейсы

Обозначение 6-a-1 означает пучок из семи кабелей: один в центре и шесть вокруг него.

Если порт работает на скорости 5 Гбит/с, неэкранированные кабели Ethernet лучше не применять, и вот почему:

Стандарт 802.3bz требует, чтобы запас по перекрёстным наводкам между кабелями ALSNR был больше нуля, а нормы на неэкранированную витую пару категорий 5e и 6 этот параметр вообще не задают. Поэтому такие кабели могут не проходить по наводкам, а это постоянные потери пакетов и хлопанье порта.
По нормам прокладки TIA TSB-5021 кабели категорий 5e и 6 на скорости 5 Гбит/с дают высокий риск.
Проверенной методики измерения ALSNR кабелей на соответствие 802.3bz на объекте пока нет.

На скорости 5 Гбит/с экранированный кабель категории 6 должен отвечать ISO 11801 PL Class E (+All) или TIA Cat 6 Channel (+All), а экранированный кабель категории 6A требованиям ISO 11801 PL2 Class Ea (+All) или TIA Cat6A Channel (+All). Иначе будут потери пакетов и хлопанье порта.

На скорости 10 Гбит/с экранированный кабель категории 6A должен отвечать ISO 11801 PL2 Class Ea (+All) или TIA Cat6A Channel (+All). Иначе будут потери пакетов и хлопанье порта.

Если неэкранированная витая пара категорий 5e и 6 не тянет 5 Гбит/с, поставьте экранированную или снизьте скорость порта до 2,5 Гбит/с.

Неэкранированная витая пара категорий 5e, 6 и 6A на медных портах, работающих на 10 Гбит/с, приводит к постоянным потерям пакетов и хлопанью порта.

Порт	Разъём	Описание	Что подходит
Порт 10/100/1000/2500/5000/10000BASE-T с PoE++, multi-GE	RJ45	Порт 10/100/1000/2500/5000/10000BASE-T, multi-GE, принимает и передаёт данные на 10, 100, 1000, 2500, 5000 или 10 000 Мбит/с и выдаёт питание PoE. По умолчанию порт работает на 10, 100, 1000 или 2 500 Мбит/с, а до 5 и 10 Гбит/с скорость поднимают лицензиями RTU: активируют командой license active, затем выполняют active port-license.	Для 2,5 или 5 Гбит/с нужен кабель категории 5e и выше. Для 10 Гбит/с нужен кабель категории 6A F/UTP и выше.
Оптический порт GE/10GE/25GE SFP28	SFP28	Оптический порт GE/10GE/25GE SFP28 принимает и передаёт данные на 1, 10 или 25 Гбит/с. С модулем 25GE порт сам переходит на 25 Гбит/с, с модулем 10GE на 10 Гбит/с. Перед установкой модуля GE, оптического или медного, порт переводят на 1 Гбит/с командой port mode GE или port mode 25GE-GE. Скорость меняется сразу у группы из четырёх портов. Команда port mode 25GE-GE работает начиная с V600R024C10.	Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические и медные модули 10GE SFP+, удалённые оптические модули PEN, оптические модули 25GE SFP28. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, медный кабель SFP28 на 1 м, кабели AOC SFP28 на 3, 5, 7 и 10 м, выделенные стековые кабели SFP28 длиной 0,5 и 1,5 м только для стека без настройки.
Оптический порт 40GE/100GE QSFP28	QSFP28	Оптический порт QSFP28 по умолчанию работает как 100GE и сам переходит на 40GE. Командой его разбивают на четыре порта 25GE. С модулями QSFP+ или кабелями AOC с разбивкой один на четыре порт автоматически превращается в четыре порта 10GE.	Оптические модули 40GE QSFP+, медные кабели QSFP+ длиной 1, 3 и 5 м, кабель AOC QSFP+ на 10 м, оптические модули 100GE QSFP28, медный кабель QSFP28 на 1 м, кабель AOC QSFP28 на 10 м, выделенный стековый кабель QSFP28 на 2 м только для стека без настройки
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель
Порт управления ETH	RJ45	Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью.	Кабель Ethernet
Порт USB	USB 2.0 Type A	В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой.	USB-накопитель

Индикаторы и кнопки

Набор индикаторов у S5755-H48UM4Y2CZ такой же, как у S5755-H24UM4Y2CZ.

PWRИндикатор блока питания

не горитКоммутатор обесточен.
зелёный, горит ровноПитание в норме.
жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.

MSTИндикатор стека

не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.

PoEИндикатор PoE

не горитРежим PoE не выбран.
зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.

MODEКнопка смены режима

-Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, где видно состояние PoE на каждом порту. Третье возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет.

Индикатор медного порта, по одному на порт

У каждого порта верхнего ряда два индикатора: в левом верхнем углу индикатор самого порта, в правом верхнем углу индикатор порта под ним.

Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.

Индикатор оптического порта, по одному на порт

Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.

IDИндикатор ID

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

USBИндикатор развёртывания с USB

не горитНакопитель не вставлен, неисправен индикатор, либо развёртывание не удалось.
зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
зелёный, мигаетИдёт развёртывание с USB-накопителя.

L/AИндикатор порта управления

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим стека MST

не горитИндикаторы портов не показывают номер коммутатора в стеке.
зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.

Режим PoE

не горитПорт не питает подключённое устройство.
зелёный, горит ровноПорт питает подключённое устройство.
зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.

Режим скорости. Индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 100/1000/2500/5000/10000BASE-T работает на 100, 1000, 2500 или 5 000 Мбит/с. Порт 1GE/10GE/25GE SFP28 работает на 1 или 10 Гбит/с. Порт 40GE/100GE QSFP28 работает на 40 Гбит/с.
зелёный, мигаетПорт 100/1000/2500/5000/10000BASE-T работает на 10 Гбит/с. Порт 1GE/10GE/25GE SFP28 работает на 25 Гбит/с. Порт 40GE/100GE QSFP28 работает на 100 Гбит/с.

Питание и бюджет PoE

Коммутатор с PoE и тремя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.

Блок питания 1	Блок питания 2	Блок питания 3	Доступная мощность PoE	Портов под нагрузкой: af / at / bt 60 Вт / bt 90 Вт
1 000 Вт AC (220 В)	–	–	600 Вт	38 / 20 / 10 / 6
1 000 Вт AC (110 В)	–	–	510 Вт	33 / 17 / 8 / 5
1 000 Вт DC	–	–	600 Вт	38 / 20 / 10 / 6
600 Вт AC (220 В)	–	–	254 Вт	16 / 8 / 4 / 2
1 000 Вт AC (220 В) 1 000 Вт DC	1 000 Вт AC (220 В), 1 000 Вт DC	–	1 500 Вт	48 / 48 / 25 / 16
1 000 Вт AC (110 В) 1 000 Вт DC	1 000 Вт AC (110 В)	–	1 320 Вт	48 / 44 / 22 / 14
600 Вт AC (220 В)	600 Вт AC (220 В)	–	824 Вт	48 / 27 / 13 / 9
1 000 Вт AC (220 В) 1 000 Вт DC	600 Вт AC (220 В)	–	1 140 Вт	48 / 38 / 19 / 12
1 000 Вт AC (220 В) 1 000 Вт DC	1 000 Вт AC (220 В), 1 000 Вт DC	1 000 Вт AC (220 В), 1 000 Вт DC	2 667 Вт	48 / 48 / 44 / 29
1 000 Вт AC (02314APU-001, 220 В)	1 000 Вт AC (02314APU-001, 220 В)	1 000 Вт AC (02314APU-001, 220 В)	2 817 Вт, начиная с версии V600R025C10	48 / 48 / 46 / 31
600 Вт AC (220 В)	600 Вт AC (220 В)	600 Вт AC (220 В)	1 394 Вт	48 / 46 / 23 / 15
1 000 Вт AC (220 В) 1 000 Вт DC	1 000 Вт AC (220 В), 1 000 Вт DC	600 Вт AC (220 В)	2 040 Вт	48 / 48 / 34 / 22
1 000 Вт AC (220 В) 1 000 Вт DC	600 Вт AC (220 В)	600 Вт AC (220 В)	1 680 Вт	48 / 48 / 28 / 18
1 000 Вт AC (110 В) 1 000 Вт DC	1 000 Вт AC (110 В), 1 000 Вт DC	1 000 Вт AC (110 В)	2 130 Вт для версий до V600R025C00 включительно	48 / 48 / 35 / 23
1 000 Вт AC (110 В)	1 000 Вт AC (110 В)	1 000 Вт AC (110 В)	2 160 Вт, начиная с версии V600R025C10	48 / 48 / 36 / 24

Классы в последней колонке это 802.3af по 15,4 Вт на порт, 802.3at по 30 Вт, 802.3bt по 60 Вт и 802.3bt по 90 Вт.

Если в коммутаторе стоит несколько блоков питания, они питают подключённые устройства с распределением нагрузки.

PAC600S56-EB (Блок питания PoE 600 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания))

Парт-номер 02314APV. Вход 100 … 130 В и 200 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 300 Вт при входе 100 … 130 В переменного тока и 600 Вт при 200 … 240 В переменного тока либо 240 В постоянного.

Параметр	Значение
Описание	Блок питания PoE 600 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02314APV
Модель	PAC600S56-EB

PAC600S56-EB (Блок питания PoE 600 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания))

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

1Индикатор работы
2Вентиляционное отверстие
3Метка направления воздуха (выход)
4Ручка
5Разъём питания C13
6Защёлка

Индикатор работы

зелёный, горит ровноВыход блока питания в норме.
зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.

Функции и возможности	Описание
Защита от повышенного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от пониженного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от повышенного выходного напряжения	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется. Разблокировать блок можно одним из способов: снять питание на 2 секунды, снять аварию 0x03, выполнить команду reset.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется. Разблокировать блок можно одним из способов: снять питание на 2 секунды, снять аварию 0x03, выполнить команду reset.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 66 × 215 мм
Вес без упаковки, кг	0,9 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 66 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 8 А; от 200 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	53,5 или 55,5 В
Номинальный выходной ток, А	11,21 А при 53,5 В, 10,81 А при 55,5 В
Номинальная выходная мощность, Вт	вход от 100 до 130 В AC: суммарно 300 Вт; вход от 200 до 240 В AC и 240 В DC: суммарно 600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC1000S56-EB (02314APU)

Парт-номер 02314APU. Вход 100 … 130 В и 200 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 900 Вт при входе 100 … 130 В переменного тока и 1 000 Вт при 200 … 240 В переменного тока либо 240 В постоянного.

Параметр	Значение
Описание	Блок питания PoE 1 000 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02314APU
Модель	PAC1000S56-EB

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

1Вентиляционное отверстие
2Метка направления воздуха (выход)
3Ручка
4Индикатор работы
5Разъём питания C13
6Защёлка

Индикатор работы

зелёный, горит ровноВыход блока питания в норме.
зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.

Функции и возможности	Описание
Защита от повышенного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от пониженного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от повышенного выходного напряжения	В этом состоянии защиты блок питания работает в прерывистом режиме. После устранения неисправности он сам возобновляет подачу питания.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 66 × 215 мм
Вес без упаковки, кг	1,1 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 66 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В	53,5 или 55,5 В
Номинальный выходной ток, А	18,69 А при 53,5 В, 18,02 А при 55,5 В
Номинальная выходная мощность, Вт	вход от 100 до 130 В AC: суммарно 900 Вт; вход от 200 до 240 В AC и 240 В DC: суммарно 1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC1000S56-EB (02314APU-001)

Параметр	Значение
Описание	Блок питания PoE 1 000 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02314APU-001
Модель	PAC1000S56-EB

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

1Вентиляционное отверстие
2Метка направления воздуха (выход)
3Ручка
4Индикатор работы
5Разъём питания C13
6Защёлка

Индикатор работы

зелёный, горит ровноВыход блока питания в норме.
зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.

Функции и возможности	Описание
Защита от повышенного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от пониженного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от повышенного выходного напряжения	В этом состоянии защиты блок питания работает в прерывистом режиме. После устранения неисправности он сам возобновляет подачу питания.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 66 × 215 мм
Вес без упаковки, кг	1,1 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; от 125 до 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 66 Гц; от 100 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В	53,5 или 55,5 В
Номинальный выходной ток, А	18,69 А при 53,5 В, 18,02 А при 55,5 В
Номинальная выходная мощность, Вт	вход от 100 до 190 В DC: суммарно 400 Вт; вход от 100 до 130 В AC: суммарно 900 Вт; вход от 200 до 240 В AC и от 190 до 240 В DC: суммарно 1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PDC1000S56-EB (Блок питания PoE DC 1 000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания))

Парт-номер 02313XRB. Вход от минус 48 до минус 60 В постоянного тока. Номинальная мощность 1 000 Вт.

Параметр	Значение
Описание	Блок питания PoE DC 1 000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания)
Парт-номер	02313XRB
Модель	PDC1000S56-EB

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.

PDC1000S56-EB (Блок питания PoE DC 1000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания)) — PDC1000S56-EB (Блок питания PoE DC 1 000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания))

1Защёлка
2Индикатор работы
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания

STATИндикатор работы

зелёный, горит ровноВыход блока питания в норме.
зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.

Функции и возможности	Описание
Защита от пониженного входного напряжения	В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу.
Защита от повышенного выходного напряжения	В этом состоянии защиты выход блокируется, и блок питания не возобновляет подачу автоматически.
Защита от повышенного выходного тока	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от короткого замыкания на выходе	В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 66 × 215 мм
Вес без упаковки, кг	1 кг
Число входов	1
Номинальное входное напряжение, В	от −48 до −60 В DC
Диапазон входного напряжения, В	от −38,4 до −72 В DC
Наибольший входной ток, А	30 А
Номинальное выходное напряжение, В	53,5 или 55,5 В
Номинальный выходной ток, А	18,69 А при 53,5 В, 18,02 А при 55,5 В
Номинальная выходная мощность, Вт	1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

Охлаждение и направление обдува

Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит справа и спереди, выходит через заднюю панель.

Схема показывает только направление обдува, вид устройства условный.

FAN-031A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))

Парт-номер 02352CAB. Потребление до 21,6 Вт.

Параметр	Значение
Описание	Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов)
Парт-номер	02352CAB
Модель	FAN-031A-B

FAN-031A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))

1Защёлка
2Индикатор
3Метка направления воздуха (выход)
4Вентиляционное отверстие. Диаметр отверстия бывает 3 или 5 мм и зависит от партии поставки.
5Ручка

Индикатор вентиляторного модуля

не горитВентиляторный модуль не работает.
зелёный, горит ровноВентиляторный модуль запускается.
зелёный, мигает медленноВентиляторный модуль работает нормально.
красный, горит ровноУ вентиляторного модуля аппаратная неисправность, его нужно заменить. Обычные причины: короткое замыкание, заклинившие лопасти, отказ самого модуля.

Функции и возможности	Описание
Основная функция	В вентиляторном модуле один вентилятор для охлаждения шасси.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 40 × 100,3 мм
Вес без упаковки, кг	0,1 кг
Число вентиляторов	1
Максимальная мощность, Вт	21,6 Вт
Максимальное тепловыделение, БТЕ/ч	73,7 БТЕ/ч
Максимальная частота вращения, об/мин	24 500 ± 10 %
Максимальный расход воздуха, куб. футов в минуту	31 CFM
Направление обдува	Выброс воздуха со стороны панели вентиляторного модуля

Стекирование

Для сборки стека применяют выделенные стековые кабели, они медные. Стек на них поднимается без настройки.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
SFP+STACK-CU3M	3 м	Пассивный	25 мм	SFP+ в SFP+	02315LYV
SFP28-STACK-CU0M5	0,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQJ
SFP28-STACK-CU1M5	1,5 м	Пассивный	35 мм	SFP28 в SFP28	02315BQK
SFP28-STACK-CU3M	3 м	Пассивный	35 мм	SFP28 в SFP28	02315LYU
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Совместимые модули и кабели

Кабель Ethernet

Через кабель Ethernet к консольному порту устройства подключается терминал обслуживания, с него ведут местное или удалённое обслуживание.

Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.

Сетевые кабели бывают с экраном и без него: экранированная витая пара (STP) и неэкранированная (UTP). Экран уменьшает излучение, мешает перехватить данные и гасит внешние электромагнитные помехи. В одной категории экранированный кабель даёт более высокую скорость, но обходится дороже и монтируется труднее. Кабель без экрана дешевле, легче и гибче, а на обычных сетях разницы почти нет, поэтому берут чаще именно его. Полный дуплекс на 10 Гбит/с вытягивает только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1 000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1 000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Модели Huawei серии S принимают и прямой, и перекрёстный кабель: порт сам определяет тип кабеля.

Оборудованию по стандарту EN 50121-4 в среде, которую этот стандарт описывает, нужны экранированные кабели Ethernet.

Оптические модули GE eSFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
LE2MGSC40DE0	02310KVV	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
LE2MGSC40ED0	02310KVU	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1310	02317346	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1550	02317347	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH80-SM1550	02317348	1000BASE-ZX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-BXU1-SC	02310TQH	нестандартный	SC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-EX-C	02312UUD	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-LX-SM1310	02315200	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310-BIDI	02315285	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02315286	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX10-C	02312UUC	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02312UUB	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-ZBXD1	02311DDB	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-ZBXU1	02311DDC	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
eSFP-GE-SX-MM850	02315204	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
OGSC10DD0	02310LJH	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
OGSC40DD0	02310LJJ	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
OGSM01880	02310LJG	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км
SFP-GE-BX-D1-I	02311DMA	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX-U1-I	02311DMF	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX40-D-I	02312TMC	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-BX40-U-I	02312TMB	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
eSFP-GE-SX-MM850	02313URD	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310	02313URF	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02314KKF	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310-BIDI	02314KKJ	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02314KKH	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-ER-I	02315RHK	нестандартный	LC	одномодовое	от 125 Мбит/с до 2,67 Гбит/с	одномодовое волокно: 40 км

Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.

Медные модули GE SFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-1000BaseT	02314171	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT	02313URG	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км
SFP-1000BaseT-G2	02314BDD	1000BASE-T	RJ45	-	10 Мбит/с, 100 Мбит/с, 1 Гбит/с	кабель Ethernet: 0,1 км

Оптические модули 10GE SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
OSX010000	02318170	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02310CNF	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-1310	02311RLX	нестандартный, совместим с 10Gbase-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-C	02312UUH	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1270-BIDI	02311BJC	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1330-BIDI	02311BJB	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR-C	02312UUG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-SR-C	02312UUE	10GBASE-SR	LC	многомодовое	10 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
SFP-10G-USR	02310MNW	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-ZR	02310SNN	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
OSX010000	02313URK	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-USR	02313URN	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP+10GE-LH10-SM1310	02311MUU	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXD1	02310QDT	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXU1	02310QBJ	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-SR	02311SKW	10GBASE-SR	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,3 км
SFP-10G-iLR	02311BJJ	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-iLR-C	02312UUF	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-LR-I	02313ABG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02314KKG	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR	02313URL	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-C	02314KKE	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR	02310QDJ	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-I	02314LBW	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-ZR-BXD1	02315GJC	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-ZR-BXU1	02315GJB	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-LR	02315NNR	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).

Медные модули 10GE SFP+

SFP-10GBaseT-SR

Оптические модули 25GE SFP28

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-25G-LR	02312LSE	25GBASE-LR	LC	одномодовое	25 Гбит/с	одномодовое волокно: 10 км
SFP-25G-SR	02311KNR	25GBASE-SR	LC	многомодовое	25 Гбит/с	многомодовое (OM3): без RS-FEC: 0,03 км, с RS-FEC: 0,07 км; многомодовое (OM4): без RS-FEC: 0,04 км, с RS-FEC: 0,1 км
SFP-25G-ESR	02313JFQ	25GBASE-ESR (нестандартный)	LC	многомодовое	25 Гбит/с	многомодовое (OM3): 0,2 км; многомодовое (OM4): 0,3 км
SFP-25G-LR-BXU1-I	02314LBS	25GBASE-LR BiDi	LC	одномодовое	25 Гбит/с	одномодовое волокно: 10 км
SFP-25G-LR-BXD1-I	02314LBU	25GBASE-LR BiDi	LC	одномодовое	25 Гбит/с	одномодовое волокно: 10 км
SFP-25G-eLR-BXD1-I	02314LCK	25GBASE-LR BiDi 20 km (нестандартный)	LC	одномодовое	25 Гбит/с	одномодовое волокно: 20 км
SFP-25G-eLR-BXU1-I	02314LCJ	25GBASE-LR BiDi 20 km (нестандартный)	LC	одномодовое	25 Гбит/с	одномодовое волокно: 20 км
SFP-25G-SR	02313URP	25GBASE-SR	LC	многомодовое	25 Гбит/с	многомодовое (OM3): без RS-FEC: 0,03 км, с RS-FEC: 0,07 км; многомодовое (OM4): без RS-FEC: 0,04 км, с RS-FEC: 0,1 км

Оптические модули 40GE QSFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP-40G-ER4	02311BKT	40GBASE-ER4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 40 км
QSFP-40G-LR4	02310MHS	40GBASE-LR4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-LX4	02311HNP	40GBASE-LX4	LC	одномодовое и многомодовое	40 Гбит/с	одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км
QSFP-40G-SDLC-PAM	02311PUU	40GBASE-PAM4 (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 100 м; многомодовое (OM4): 150 м
QSFP-40G-SR-BD	02311FPA	40GBASE-BIDI (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-SR4	02310MHQ	40GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-eSDLC-PAM	02311QTR	40GBASE-ePAM4 (нестандартный)	LC	многомодовое	40 Гбит/с	многомодовое (OM3): 100 м; многомодовое (OM4): 300 м
QSFP-40G-eSM4	02311DTR	40GBASE-eSM4 (нестандартный)	MPO/APC (8 или 12 волокон, тип B, розетка)	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-eSR4	02310RMB	40GBASE-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
QSFP-40G-iSM4	02311DRW	40GBASE-iSM4 (нестандартный)	MPO/APC (8 или 12 волокон, тип B, розетка)	одномодовое	40 Гбит/с	одномодовое волокно: 1,4 км
QSFP-40G-iSR4	02310MHR	40GBASE-SR4 40GBASE-iSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км
QSFP-40G-LR4-Lite	02311YVB	40GBASE-LR4 Lite	LC	одномодовое	40 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-40G-LX4-MM	02313NUG	40GBASE-LX4	LC	многомодовое	40 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м
QSFP-40G-LR4	02313URY	40GBASE-LR4	LC	одномодовое	40 Гбит/с	одномодовое волокно: 10 км
QSFP-40G-LR4-Lite	02313URS	40GBASE-LR4 Lite	LC	одномодовое	40 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP-40G-eSR4	02313URU	40GBASE-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
QSFP-40G-iSR4	02313URW	40GBASE-SR4 40GBASE-iSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	40 Гбит/с	многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км

Оптические модули 100GE QSFP28

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
QSFP-100G-CLR4	02311MNP	100GBASE-CLR4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-CWDM4	02311MNN	100GBASE-CWDM4 (нестандартный)	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 2 км
QSFP-100G-ER4-Lite	02311YXR	нестандартный, совместим с 100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): без RS-FEC: 30 км, с RS-FEC: 40 км
QSFP-100G-eSR4	02311PSH	100GBase-eSR4 (нестандартный)	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 200 м; многомодовое (OM4): 300 м
QSFP28-100G-10KM	02311SYT	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-LR4	02311KNU	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-PSM4	02311MNM	100GBASE-PSM4 (нестандартный)	MPO/APC (8 или 12 волокон, тип B, розетка)	одномодовое	100 Гбит/с	одномодовое (G.652): 500 м
QSFP28-100G-SR4	02311GBW	100GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 70 м; многомодовое (OM4): 100 м
QSFP-100G-ER4	02313HLU	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 40 км
QSFP-100G-FR1	02314BDE	100GBASE-FR1	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 2 км
QSFP28-100G-DR	02312VSP	100GBase-DR	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 500 м
QSFP-100G-BIDI-G2	02314DBW	100G-BIDI	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-CWDM4-Lite	02312UJN	100GBASE-CWDM4	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 0,5 км
QSFP-100G-ER4	02314HES	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 40 км
QSFP28-100G-LR4	02313URT	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое (G.652): 10 км
QSFP28-100G-SR4	02313URQ	100GBASE-SR4	MPO/PC (8 или 12 волокон, тип B, розетка)	многомодовое	100 Гбит/с	многомодовое (OM3): 70 м; многомодовое (OM4): 100 м
QSFP-100G-LX4-MM	02314DBX	100G-LX4	LC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP-100G-LR1	02314LBY	100GBASE-LR1	LC	одномодовое	100 Гбит/с	одномодовое (G.652, диаметр 9 мкм): 10 км
QSFP-100G-SWDM4	02314LCB	-	LC/DLC	многомодовое	100 Гбит/с	многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м
QSFP28-100G-LR-BXD1	02315GHY	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 10 км
QSFP28-100G-LR-BXU1	02315GHX	100GBASE-LR4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 10 км
QSFP28-100G-ER-BXD1	02315GHV	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 30 км
QSFP28-100G-ER-BXU1	02315GHW	100GBASE-ER4	LC	одномодовое	100 Гбит/с	одномодовое волокно: 30 км

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм
Габариты с упаковкой В×Ш×Г, мм	145,0 × 660,0 × 550,0 мм
Вес без упаковки, кг	6,88 кг
Вес с упаковкой, кг	8,63 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	При нагрузке PoE 30 %: 58,9 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	При нагрузке PoE 30 %: 45,2 дБ(А)
Рабочая температура, °C	от −5 до +45 °C
Допустимая скорость изменения температуры, °C	На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 45 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз. Если условия нарушены, устройство может выйти из строя. Дальность оптических модулей при такой работе не больше 10 км. С модулями 100GE дальностью от 10 км рабочая температура от −5 до +40 °C.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5 000 м
Высота хранения, м	от 0 до 5 000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	При 30 % трафика по методике ATIS и двух блоках питания: 232 Вт со всеми портами на 2,5 Гбит/с, 292 Вт со всеми портами на 10 Гбит/с
Типовое тепловыделение, БТЕ/ч	При 30 % трафика по методике ATIS и двух блоках питания: 791,61 со всеми портами на 2,5 Гбит/с, 996,33 со всеми портами на 10 Гбит/с
Максимальная мощность, Вт	При 100 % трафика по методике ATIS, двух блоках питания и без PoE: 327 Вт со всеми медными портами на 10 Гбит/с и двумя блоками AC, 297 Вт с двумя блоками DC. При 45 °C и тех же условиях: 359,1 Вт. С полной нагрузкой PoE и тремя блоками по 1 000 Вт: 3 120 Вт, из них 2 667 Вт на PoE
Максимальное тепловыделение, БТЕ/ч	При 100 % трафика по методике ATIS, двух блоках питания и без PoE: 1115,76 со всеми медными портами на 10 Гбит/с и двумя блоками AC, 1013,39 с двумя блоками DC. При 45 °C и тех же условиях: 1225,29. С полной нагрузкой PoE и тремя блоками по 1 000 Вт: 10 645,75, из них 9100,1 на PoE
Мощность без нагрузки, Вт	159 Вт
Наработка на отказ, лет	60,81
Наличие	> 0,99999
Число слотов карт расширения	1
Число слотов питания	3
Число вентиляторных модулей	2
Резервирование питания	Резервирование 1+1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе.
Тип питания	Съёмный блок питания
Номинальное входное напряжение, В	Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Диапазон входного напряжения, В	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Наибольший входной ток, А	Значения зависят от установленного съёмного блока питания.
Оперативная память	4 ГБ
Флеш-память	Объём: 2 ГБ
Консольный порт	RJ45
Порт управления ETH	RJ45
USB	Поддерживается
RTC	Поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по питанию, кВ	С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Степень защиты оболочки	IP20
Тип вентиляторов	Съёмный
Охлаждение	Воздушное охлаждение с автоматической регулировкой оборотов
Направление обдува	Забор воздуха спереди и справа, выброс назад
PoE	Поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству

Совместимые комплектующие

Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
от 7 358 ₽
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
от 7 358 ₽
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
от 1 687 ₽В наличии: 25 шт.
Парт-номер 02311KNQ
AOC-кабель Huawei QSFP-100G-AOC-10M
QSFP28, 100 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310QWH
AOC-кабель Huawei SFP-10G-AOC10M
SFP+, 10 Гбит/с, 10 м, AOC-кабель
По запросу
Парт-номер 02310MUH
DAC-кабель Huawei QSFP-40G-CU3M
QSFP+, 40 Гбит/с, 3 м, DAC-кабель
По запросу
Парт-номер 02311VGN
Кабель стекирования Huawei SFP+STACK-CU1M5
1,5 м, кабель стекирования
от 3 616 ₽В наличии: 25 шт.
Парт-номер 02315BQK
Кабель стекирования Huawei SFP28-STACK-CU1M5
1,5 м, кабель стекирования
По запросу
