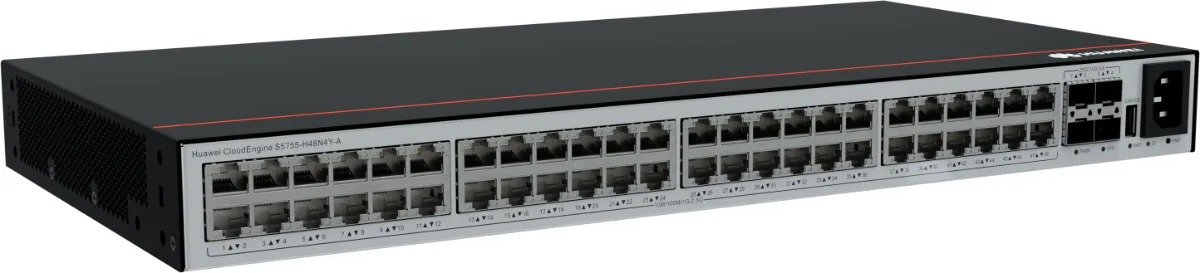

Коммутатор Huawei S5755-H48N4Y-A
- 48 × 2,5 Гбит/с
- 4 × 25 Гбит/с
- без PoE
- встроенный блок
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Тот же быстрый доступ на 2,5 Гбит/с, что у младшего исполнения серии, но на 48 портов. Его ставят на крупный объект, где устройств с поддержкой скорости выше гигабита много: точки доступа нового поколения, рабочие станции, оборудование видеопроизводства. По прайсу исполнение проходит как Huawei S5755-H48N4Y-A, артикул 02355NEE.
Характеристики словами
Сорок восемь медных портов доступа 2,5 Гбит/с, четыре аплинка по 25 Гбит/с, всего 52 порта. Питания по проводу нет. Блок питания встроенный, тип питания AC. Порты обратно совместимы с гигабитными устройствами.
Что докупить
Модули SFP28 для аплинков и патч-корды, DAC-кабели между соседними стойками. Отдельная статья это кабельное хозяйство: 48 линий в одной коробке без патч-панели и маркировки превращаются в клубок за первые же месяцы. Настройка через консоль, веб-интерфейс или систему управления кампусом.
Сорок восемь портов доступа в одном юните это плотность целого этажа, поэтому заранее считайте кабельный ввод и место в кроссе. Питание от сети переменного тока встроенным блоком, второго ввода нет. Под 2,5 Гбит/с на порт нужен кабель категории 6, на трассах ближе к сотне метров категория 6A. Аплинки 25 Гбит/с подключаются оптикой SFP28 или пассивным медным кабелем DAC внутри стойки. Питания по кабелю модель не даёт, для точек доступа и камер ставят отдельный коммутатор с PoE.
Соседние исполнения
Когда нужно питание по проводу, смотрите S5755-H48UM4Y2CZ с бюджетом 2667 Вт. Если портов вдвое меньше, подойдёт S5755-H24N4Y-A. Полный список на странице серии S5755. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
На складе в Китае 12 шт, S5755-H48N4Y-A уходит в отгрузку сразу. До Москвы 14 рабочих дней от оплаты, таможня входит в срок. Цена 313 358 ₽ с НДС 22 %, договор с российским ООО, расчёты в рублях. Блок питания встроенный, отдельно его брать не нужно. Позиции из блока о докупаемом добавляем в тот же счёт и везём одной партией. Счёт по запросу с этой страницы, ответ в тот же рабочий день.
Вопросы и ответы
Хватит ли четырёх аплинков на 48 быстрых портов
Сорок восемь портов по 2,5 Гбит/с дают до 120 Гбит/с, четыре аплинка 100 Гбит/с, то есть переподписка чуть больше единицы. Для реальной нагрузки это с запасом: все порты одновременно на пике не работают почти никогда. Если предполагается ровный тяжёлый трафик, считаем профиль отдельно.
Стоит ли брать 48 портов вместо двух коммутаторов
Одна коробка дешевле и проще в настройке, но её отказ снимает весь сегмент. Два коммутатора по 24 порта дают живучесть и позволяют обновлять прошивку по очереди. Для офиса обычно берут один, для объекта с непрерывным производством разносят нагрузку на две железки.
Можно ли подключать обычные гигабитные устройства
Да, порт сам согласует скорость. На одном коммутаторе спокойно живут точки доступа на 2,5 Гбит/с, гигабитные компьютеры и стомегабитные камеры. Переплата возникает только если весь парк устройств гигабитный и быстрее не станет: тогда разумнее взять обычное исполнение.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02355NEE. Трансиверы SFP28 и патч-корды подбираем отдельной строкой в спецификации.
Что с гарантией
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 2,5 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 25 Гбит/с |
| Скорость Uplink | 25 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | нет |
| Комплектность питания | встроенный блок |
| Тип питания | AC |
| Всего портов, с Uplink | 52 |
| Типовая мощность, Вт | 101 |
| Вес нетто, кг | 4,09 |
| Вес брутто, кг | 4,71 |
| Максимальная мощность, Вт | 105 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 220,0 |
| Серия | S5755 |
| Единица поставки | штука |
| Снятие с продажи | 2028-12-31 |
| Окончание поддержки | 2033-12-31 |
Документация Huawei
Об устройстве
Исполнение S5755-H48N4Y-A, парт-номер 02355NEE. Состав: 48 портов 10/100/1000/2500BASE-T, 4 порта 25GE SFP28, встроенный блок питания AC, доступ спереди.
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C00.

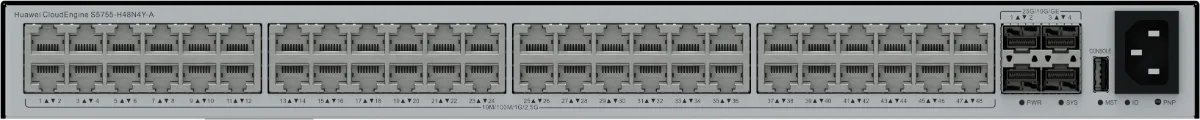

Портовая панель
- 1Сорок восемь портов 10/100/1000/2500BASE-T, multi-GE. В версии V600R023C00 скорость 10 Мбит/с не поддерживается.
- 2Четыре оптических порта 1GE/10GE/25GE SFP28
- 3Один консольный порт USB. В комплекте идёт переходник USB на RJ45 (MP8), к нему нужен консольный кабель RJ45 на DB9 (02311CKR) для подключения к терминалу обслуживания.
- 4Розетка AC. Работает с кабелем питания AC.
- 5Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 6Винт заземления. Работает с кабелем заземления.
Порты и интерфейсы
Обозначение 6-a-1 означает пучок из семи кабелей: один в центре и шесть вокруг него.
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000/2500BASE-T, multi-GE | RJ45 | Порт 10/100/1000/2500BASE-T, multi-GE, принимает и передаёт данные на 10, 100, 1000 или 2 500 Мбит/с. В версии V600R023C00 скорость 10 Мбит/с не поддерживается. | Для скорости 2,5 Гбит/с нужен кабель Ethernet категории 5e или выше. |
| Оптический порт GE/10GE/25GE SFP28 | SFP28 | Оптический порт 1GE/10GE/25GE SFP28 принимает и передаёт данные на 1, 10 или 25 Гбит/с. С модулем 25GE порт сам переходит на 25 Гбит/с, с модулем 10GE на 10 Гбит/с. Перед установкой модуля GE, оптического или медного, порт переводят на 1 Гбит/с командой port mode GE, port mode 10GE-GE или port mode 25GE-GE. Скорость меняется сразу у группы из четырёх портов. Команды port mode 10GE-GE и port mode 25GE-GE работают начиная с V600R024C10. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Оптические модули 25GE SFP28. Медные кабели SFP+ длиной 1, 2, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, медные кабели SFP28 на 1 и 3 м, кабели AOC SFP28 на 3, 5, 7 и 10 м. Выделенные стековые кабели SFP28 длиной 0,5 и 1,5 м доступны с V600R024C10, кабель на 3 м с V600R025C10, все только для стека без настройки. |
| Консольный порт | USB | Консольный порт служит для настройки с места. | Переходник USB на RJ45 (MP8) |
Индикаторы и кнопки
Набор индикаторов у S5755-H48N4Y-A такой же, как у S5755-H24N4Y-A.
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание в норме.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.
- не горитКоммутатор не ведущий в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке или работает отдельно.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- 6, -Индикатор оптического порта, по одному на порт. Стрелка у порта указывает его ряд: вниз нижний, вверх верхний.
Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000/2500BASE-T работает на 10, 100 или 1 000 Мбит/с. Порт 1GE/10GE/25GE SFP28 работает на 1 или 10 Гбит/с.
- зелёный, мигаетПорт 10/100/1000/2500BASE-T работает на 2,5 Гбит/с. Порт 1GE/10GE/25GE SFP28 работает на 25 Гбит/с.
Питание
У коммутатора встроенный блок питания AC, съёмные блоки не поддерживаются.
Охлаждение и направление обдува
У коммутатора два встроенных вентилятора. Воздух заходит слева и выходит справа.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенный стековый кабель тоже медный, им объединяют устройства в стек. Настройка при этом не нужна.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Через кабель Ethernet к консольному порту устройства подключается терминал обслуживания, с него ведут местное или удалённое обслуживание.
Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.
Порты коммутаторов Huawei серии S подстраиваются под тип кабеля, поэтому подходит и прямой, и перекрёстный.
Ставьте экранированные кабели Ethernet, если устройство соответствует EN 50121-4 и работает в условиях этого стандарта.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-LR | 02315NNR | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Медные модули 10GE SFP+
Для этой модели: начиная с версии V600R024C00.
- SFP-10GBaseT-SR
Оптические модули 25GE SFP28
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-25G-LR | 02312LSE | 25GBASE-LR | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 10 км |
| SFP-25G-SR | 02311KNR | 25GBASE-SR | LC | многомодовое | 25 Гбит/с | многомодовое (OM3): без RS-FEC: 0,03 км, с RS-FEC: 0,07 км; многомодовое (OM4): без RS-FEC: 0,04 км, с RS-FEC: 0,1 км |
| SFP-25G-ESR | 02313JFQ | 25GBASE-ESR (нестандартный) | LC | многомодовое | 25 Гбит/с | многомодовое (OM3): 0,2 км; многомодовое (OM4): 0,3 км |
| SFP-25G-LR-BXU1-I | 02314LBS | 25GBASE-LR BiDi | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 10 км |
| SFP-25G-LR-BXD1-I | 02314LBU | 25GBASE-LR BiDi | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 10 км |
| SFP-25G-eLR-BXD1-I | 02314LCK | 25GBASE-LR BiDi 20 km (нестандартный) | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 20 км |
| SFP-25G-eLR-BXU1-I | 02314LCJ | 25GBASE-LR BiDi 20 km (нестандартный) | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 20 км |
| SFP-25G-SR | 02313URP | 25GBASE-SR | LC | многомодовое | 25 Гбит/с | многомодовое (OM3): без RS-FEC: 0,03 км, с RS-FEC: 0,07 км; многомодовое (OM4): без RS-FEC: 0,04 км, с RS-FEC: 0,1 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 220,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 236,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 90,0 × 550,0 × 360,0 мм |
| Вес без упаковки, кг | 4,09 кг |
| Вес с упаковкой, кг | 4,71 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 47,2 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | 35,2 дБ(А) |
| Рабочая температура, °C | от −5 до +45 °C |
| Температура при кратковременной работе, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 45 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз. Если условия нарушены, устройство может выйти из строя. Дальность оптического модуля при такой работе не больше 10 км. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | При 30 % трафика по методике ATIS: 101 Вт |
| Типовое тепловыделение, БТЕ/ч | При 30 % трафика по методике ATIS: 313,91 |
| Максимальная мощность, Вт | При 100 % трафика по методике ATIS: 105 Вт |
| Максимальное тепловыделение, БТЕ/ч | При 100 % трафика по методике ATIS: 358,27 |
| Мощность без нагрузки, Вт | 59 Вт |
| Наработка на отказ, лет | 45,5 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 0 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Не поддерживается |
| Тип питания | Встроенный блок AC |
| Номинальное входное напряжение, В | Вход AC: 100 … 240 В, 50/60 Гц |
| Диапазон входного напряжения, В | Вход AC: от 90 до 264 В, от 47 до 63 Гц |
| Наибольший входной ток, А | 3 А |
| Оперативная память | 4 ГБ |
| Флеш-память | Объём: 2 ГБ |
| Консольный порт | USB |
| Порт управления ETH | RJ45 |
| USB | Не поддерживается |
| RTC | Поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева, выброс справа |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 02355NEBPoE-коммутатор Huawei CloudEngine S5755-H48UTM4X4Y2C48 × 1 Гбит/с·2 × 100 Гбит/с + 4 × 25 Гбит/с + 4 × 10 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу
- Парт-номер 98012643PoE-коммутатор Huawei CloudEngine S5755-H48UM4Y2CZ48 × 2,5 Гбит/с·2 × 100 Гбит/с + 4 × 25 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу
- Парт-номер 02355RTMPoE-коммутатор Huawei CloudEngine S5755-H48UTM4X4Y2C-T48 × 1 Гбит/с·2 × 100 Гбит/с + 4 × 25 Гбит/с + 4 × 10 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу
- Парт-номер 98013151Коммутатор Huawei CloudEngine S5755-S48T4X4Y-HT48 × 1 Гбит/с·4 × 25 Гбит/с + 4 × 10 Гбит/с·без PoE·без блока питанияПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
