Парт-номер 02355NEA

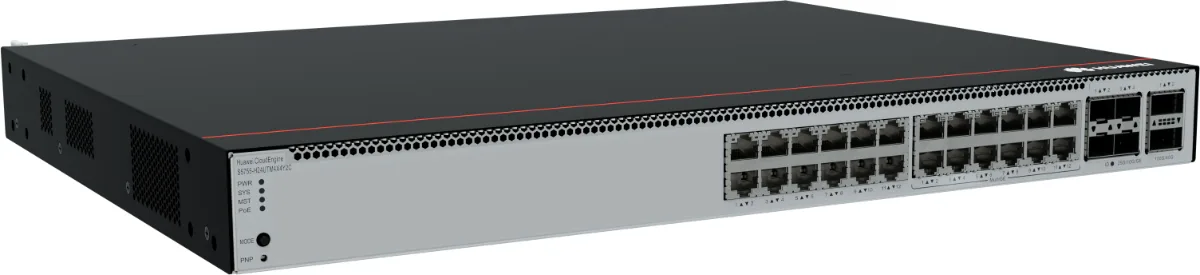

PoE-коммутатор Huawei S5755-H24UTM4X4Y2C
- 24 × 1 Гбит/с
- 2 × 100 Гбит/с + 4 × 25 Гбит/с + 4 × 10 Гбит/с
- PoE++ (802.3bt)
- без блока питания
от 337 463 ₽
Цена за штуку со склада в Китае
В наличии 21 шт на складе в Китае
14 рабочих дней до Москвы с таможенным оформлением.
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Это самый универсальный узел серии: портовая часть смешанная, поэтому одна железка закрывает и обычные устройства на гигабите, и тяжёлые потребители на 10 Гбит/с. Такое исполнение берут на объект, где рядом живут камеры, точки доступа и серверное оборудование, а ставить два коммутатора не хочется. Заводское название исполнения Huawei S5755-H24UTM4X4Y2C, артикул 02355NEA.
Характеристики словами
Двадцать четыре медных порта доступа: двенадцать на 1 Гбит/с и двенадцать на 10 Гбит/с. Аплинков десять: два по 100 Гбит/с, четыре по 25 Гбит/с и четыре по 10 Гбит/с, всего с ними 34 порта. Питание по проводу по стандарту PoE++ (802.3bt), суммарный бюджет 1645 Вт. Поставка без блока питания.
Что докупить
Блоки питания заказываются отдельно, для узла с PoE берут два в разные вводы. Для аплинков нужны модули QSFP28 на 100 Гбит/с, SFP28 на 25 Гбит/с и SFP+ на 10 Гбит/с, набор зависит от того, какие каналы реально задействованы. Порты доступа медные, к ним идёт витая пара без дополнительных модулей.
Это удобный узел для небольшой серверной: гигабитные порты идут на камеры, телефоны и рабочие места, порты 10 Гбит/с на серверы и хранилище, аплинки 100 Гбит/с в ядро. Разделение портов по скоростям стоит продумать заранее и зафиксировать в схеме, иначе через год никто не вспомнит, почему устройство висит именно на этом порту. Управление через консоль, веб-интерфейс или систему управления кампусом.

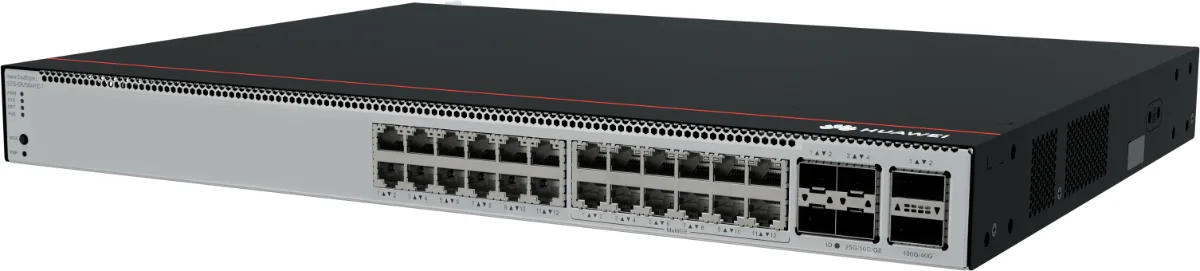

Соседние исполнения
Когда смешанная портовая часть не нужна и все устройства работают на 2,5 Гбит/с, дешевле обойдутся S5755-H24UN4Y2CZ и S5755-H24UM4Y2CZ. Для вдвое большего числа портов есть S5755-H48UM4Y2CZ. Полный список на странице серии S5755. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
S5755-H24UTM4X4Y2C есть в наличии, остаток 21 шт на складе в Китае. От оплаты до Москвы 14 рабочих дней вместе с таможней. Цена 337 463 ₽ с НДС 22 %, договор с российским ООО, оплата в рублях. Блок питания в отгрузку не входит, берём его отдельно. Докупаемое из блока выше включаем в тот же счёт и отгружаем одним местом. Счёт выставляем по запросу с этой страницы за рабочий день.
Вопросы и ответы
Зачем нужна смешанная портовая часть
Чтобы не ставить два коммутатора там, где устройства разного класса. Двенадцать портов на гигабите закрывают камеры, телефоны и рабочие места, а двенадцать портов 10 Гбит/с идут под серверы, хранилище или магистральные линии к другим узлам. В небольшой серверной это экономит и место в стойке, и деньги.
Почему бюджет PoE меньше, чем у соседних исполнений
Здесь 1645 Вт против 2268 Вт у исполнений с портами 2,5 Гбит/с. Часть мощности перераспределена в пользу более сложной портовой части с портами 10 Гбит/с. На практике это заметно, только если планируется вешать на все порты тяжёлые уличные точки доступа. Для смешанной нагрузки запаса хватает.
Можно ли подключать серверы напрямую
Да, порты 10 Гбит/с для этого и предназначены, но порты медные, значит нужны сетевые карты под витую пару. Если в серверах стоят оптические карты SFP+, понадобится либо другой коммутатор, либо медиаконвертеры, что обычно дороже и с меньшим запасом на отказ. Этот момент стоит проверить до заказа.
Когда отгрузите
Позиция в наличии на складе в Китае. Если нужен объём больше складского, поставка из Китая занимает 14 рабочих дней с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02355NEA. Наличие и сроки по конкретному количеству уточняем при запросе.
Что с гарантией
На оборудование действует заводская гарантия вендора. Стандартный срок от 12 до 36 месяцев, он зависит от производителя и модели и указан в спецификации и счёте. По запросу подключаем расширенную гарантию до 60 месяцев за отдельную плату. Замену организуем через тот же склад в Китае, откуда идёт поставка. Условия целиком на странице Гарантийное обслуживание.
| Количество портов доступа | 24 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 100 Гбит/с; 4 × 25 Гбит/с; 4 × 10 Гбит/с |
| Скорость Uplink | 100 Гбит/с, 25 Гбит/с, 10 Гбит/с |
| Количество портов Uplink | 10 |
| Стандарт PoE | PoE++ (802.3bt) |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 34 |
| Сочетание скоростей портов | 1 Гбит/с, 10 Гбит/с |
| Бюджет PoE | 1645 Вт |
| Типовая мощность, Вт | 128 |
| Вес нетто, кг | 5,09 |
| Вес брутто, кг | 7,53 |
| Максимальная мощность, Вт | 135 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 335,0 |
| Серия | S5755 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2028-12-31 |
| Окончание поддержки | 2033-12-31 |
Документация Huawei

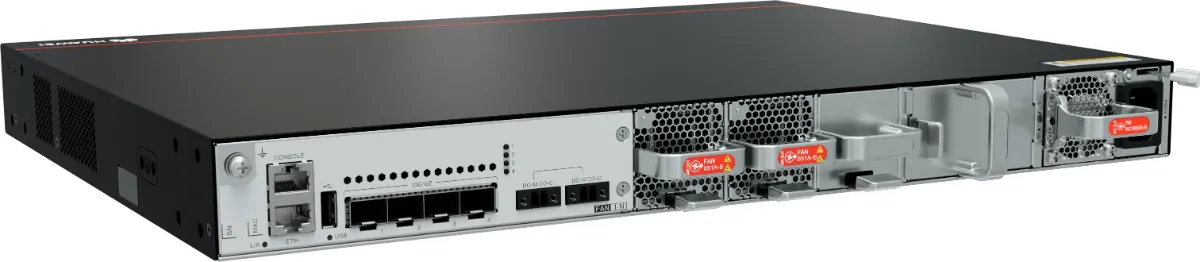

Об устройстве
Исполнение S5755-H24UTM4X4Y2C, парт-номер 02355NEA. Состав: 12 портов 10/100/1000BASE-T, 12 портов 100/1000/2500/5000/10000BASE-T, 4 порта 10GE SFP+, 4 порта 25GE SFP28, 2 порта 100GE QSFP28, PoE++, без блока питания.
Все фиксированные коммутаторы Ethernet серии S собраны на общей аппаратной платформе. В неё входят шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Место таких коммутаторов в сети это уровень доступа и агрегации, через них проходит трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C00.

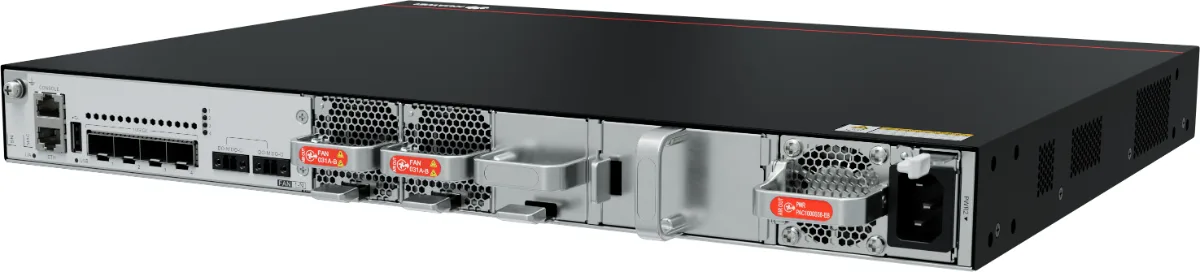

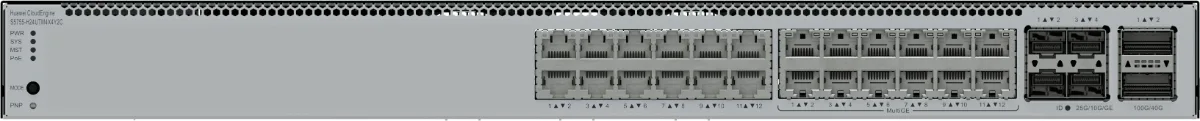

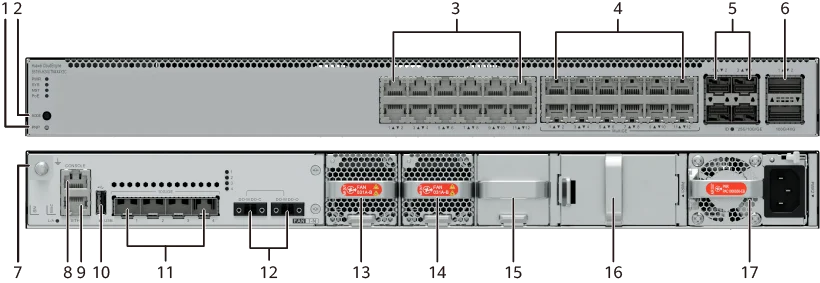

Портовая панель
- 1Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 2Одна кнопка MODE
- 3Двенадцать портов 10/100/1000BASE-T с PoE++
- 4Двенадцать портов 10/100/1000/2500/5000/10000BASE-T с PoE++, multi-GE. До V600R025C10 скорость 10 Мбит/с не поддерживалась.
- 5Четыре оптических порта 1GE/10GE/25GE SFP28
- 6Два оптических порта 40GE/100GE QSFP28

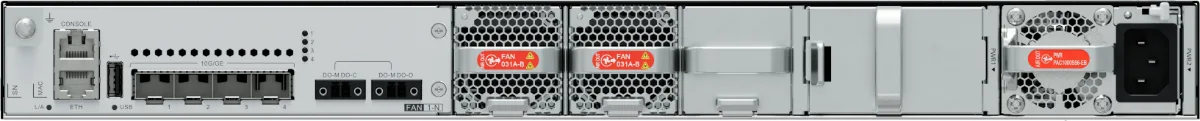

- 7Винт заземления. Работает с кабелем заземления.
- 8Один консольный порт
- 9Один порт управления ETH
- 10Один порт USB
- 11Четыре порта 10GE SFP+
- 12Порт мониторинга. В версии V600R023C00 не работает.

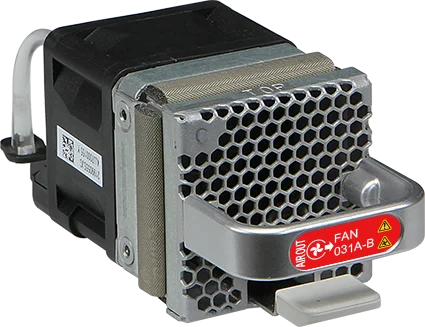

- 13Слот вентиляторного модуля 1. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
- 14Слот вентиляторного модуля 2. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов
- 15Слот вентиляторного модуля 3. Подходит модуль FAN-031A-B с выбросом воздуха со стороны вентиляторов. По умолчанию слот пустой, модуль покупают отдельно.
- 16Слот питания 1. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
- 17Слот питания 2. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
Порты и интерфейсы
Обозначение 6-a-1 означает пучок из семи кабелей: один в центре и шесть вокруг него.
Если порт работает на скорости 5 Гбит/с, неэкранированные кабели Ethernet лучше не применять, и вот почему:
- Стандарт 802.3bz требует, чтобы запас по перекрёстным наводкам между кабелями ALSNR был больше нуля, а нормы на неэкранированную витую пару категорий 5e и 6 этот параметр вообще не задают. Поэтому такие кабели могут не проходить по наводкам, а это постоянные потери пакетов и хлопанье порта.
- По нормам прокладки TIA TSB-5021 кабели категорий 5e и 6 на скорости 5 Гбит/с дают высокий риск.
- Проверенной методики измерения ALSNR кабелей на соответствие 802.3bz на объекте пока нет.
На скорости 5 Гбит/с экранированный кабель категории 6 должен отвечать ISO 11801 PL Class E (+All) или TIA Cat 6 Channel (+All), а экранированный кабель категории 6A требованиям ISO 11801 PL2 Class Ea (+All) или TIA Cat6A Channel (+All). Иначе будут потери пакетов и хлопанье порта.
На скорости 10 Гбит/с экранированный кабель категории 6A должен отвечать ISO 11801 PL2 Class Ea (+All) или TIA Cat6A Channel (+All). Иначе будут потери пакетов и хлопанье порта.
Если неэкранированная витая пара категорий 5e и 6 не тянет 5 Гбит/с, поставьте экранированную или снизьте скорость порта до 2,5 Гбит/с.
Неэкранированная витая пара категорий 5e, 6 и 6A на медных портах, работающих на 10 Гбит/с, приводит к постоянным потерям пакетов и хлопанью порта.
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T с PoE++ | RJ45 | Порт 10/100/1000BASE-T с PoE++ принимает и передаёт данные на 10, 100 или 1 000 Мбит/с и выдаёт питание PoE. | Кабель Ethernet |
| Порт 100/1000/2500/5000/10000BASE-T с PoE++, multi-GE | RJ45 | Порт 100/1000/2500/5000/10000BASE-T, multi-GE, принимает и передаёт данные на 100, 1000, 2500, 5000 или 10 000 Мбит/с и выдаёт питание PoE. Скорость 10 Мбит/с поддерживается начиная с V600R025C10. | Для 2,5 или 5 Гбит/с нужен кабель категории 5e и выше. Для 10 Гбит/с нужен кабель категории 6A F/UTP и выше. |
| Порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки, а начиная с V600R025C10 ещё и кабель на 3 м. |
| Оптический порт GE/10GE/25GE SFP28 | SFP28 | Оптический порт GE/10GE/25GE SFP28 принимает и передаёт данные на 1, 10 или 25 Гбит/с. С модулем 25GE порт сам переходит на 25 Гбит/с, с модулем 10GE на 10 Гбит/с. Перед установкой модуля GE, оптического или медного, порт переводят на 1 Гбит/с командой port mode GE, port mode 10GE-GE или port mode 25GE-GE. Скорость меняется сразу у группы из четырёх портов. Команды port mode 10GE-GE и port mode 25GE-GE работают начиная с V600R024C10: первая включает автовыбор между 10GE и GE, вторая между 25GE и GE. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Оптические модули 25GE SFP28. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, медные кабели SFP28 на 1 и 3 м, кабели AOC SFP28 на 3, 5, 7 и 10 м. Выделенные стековые кабели SFP28 длиной 0,5 и 1,5 м доступны с V600R024C10, только для стека без настройки. |
| Оптический порт 40GE/100GE QSFP28 | QSFP28 | Оптический порт QSFP28 по умолчанию работает как 100GE и сам переходит на 40GE. Командой его разбивают на четыре порта 25GE. С модулями QSFP+ или кабелями AOC с разбивкой один на четыре порт автоматически превращается в четыре порта 10GE. | Оптические модули 40GE QSFP+, медные кабели QSFP+ длиной 1, 3 и 5 м, кабель AOC QSFP+ на 10 м, оптические модули 100GE QSFP28, медные кабели QSFP28 на 1 и 3 м, кабель AOC QSFP28 на 10 м, выделенный стековый кабель QSFP28 на 2 м только для стека без настройки |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. | Кабель Ethernet |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
| Интерфейс дискретного выхода | Клеммник Phoenix, 2 контакта | Порт дискретного выхода подаёт сигналы, по которым подключённое устройство выполняет действия. Тип сигнала пассивный, логический: замкнуто или разомкнуто | Клеммник Phoenix, 2 контакта |

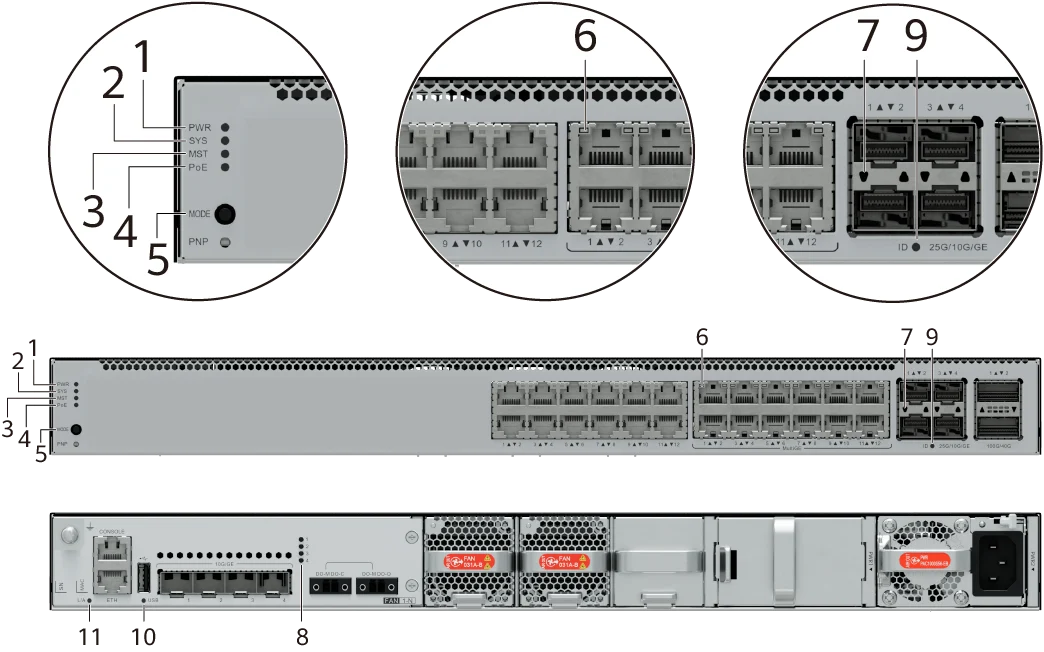

Индикаторы и кнопки
PWRИндикатор блока питания
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание в норме.
- жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.
SYSИндикатор состояния системы
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.
MSTИндикатор стека
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.
PoEИндикатор PoE
- не горитРежим PoE не выбран.
- зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.
MODEКнопка смены режима
- -Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, они показывают состояние PoE на каждом порту. Третье нажатие возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет. Начиная с V600R023C00 удержание кнопки шесть секунд запускает первичный вход через веб-интерфейс. Если файла конфигурации нет, система пробует войти в этот режим, и при успехе индикатор режима MST горит зелёным до 45 секунд. Если вход не удался, проверьте, что на устройстве заводские настройки.
Индикатор медного порта, по одному на порт
У каждого порта верхнего ряда два индикатора: в левом верхнем углу индикатор самого порта, в правом верхнем углу индикатор порта под ним.
Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.
Индикатор оптического порта, по одному на порт
Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
Индикатор оптического порта, по одному на порт
Индикаторы расположены в том же порядке, что и порты.
IDИндикатор ID
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
USBИндикатор развёртывания с USB
- не горитНакопитель не вставлен, неисправен индикатор, либо развёртывание не удалось.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
L/AИндикатор порта управления
- не горитПорт управления не подключён.
- зелёный, горит ровноПорт управления подключён.
- зелёный, мигаетПорт управления передаёт или принимает данные.
Режим по умолчанию
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
Режим стека MST
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.
Режим PoE
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
Режим скорости. Начиная с V600R023C00 индикаторы портов переводят в режим скорости командой set device led mode speed diagnostic, через 45 секунд возвращается режим по умолчанию.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 10/100/1000/2500/5000/10000BASE-T работает на 10, 100, 1000, 2500 или 5 000 Мбит/с. Порт 1GE/10GE SFP+ работает на 1 Гбит/с. Порт 1GE/10GE/25GE SFP28 работает на 1 или 10 Гбит/с. Порт 40GE/100GE QSFP28 работает на 40 Гбит/с.
- зелёный, мигаетПорт 10/100/1000BASE-T работает на 1 000 Мбит/с. Порт 10/100/1000/2500/5000/10000BASE-T работает на 10 Гбит/с. Порт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1GE/10GE/25GE SFP28 работает на 25 Гбит/с. Порт 40GE/100GE QSFP28 работает на 100 Гбит/с.
Питание и бюджет PoE
Коммутатор с PoE и двумя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.
| Блок питания 1 | Блок питания 2 | Доступная мощность PoE | Портов под нагрузкой: af / at / bt 60 Вт / bt 90 Вт |
|---|---|---|---|
| 1 000 Вт AC (220 В) 1 000 Вт DC | – | 745 Вт | 24 / 24 / 12 / 8 |
| 1 000 Вт AC (110 В) | – | 655 Вт | 24 / 21 / 10 / 7 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 1 645 Вт | 24 / 24 / 24 / 18 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В) | 1 465 Вт | 24 / 24 / 24 / 16 |
| 600 Вт AC (220 В) | – | 407 Вт | 26 / 13 / 6 / 4 |
| 600 Вт AC (110 В) | – | 122 Вт | 7 / 4 / 2 / 1 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | 977 Вт | 24 / 24 / 16 / 10 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | 407 Вт | 26 / 13 / 6 / 4 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | 1 285 Вт | 24 / 24 / 21 / 14 |
Классы в последней колонке это 802.3af по 15,4 Вт на порт, 802.3at по 30 Вт, 802.3bt по 60 Вт и 802.3bt по 90 Вт.
Если в коммутаторе стоит несколько блоков питания, они питают подключённые устройства с распределением нагрузки.

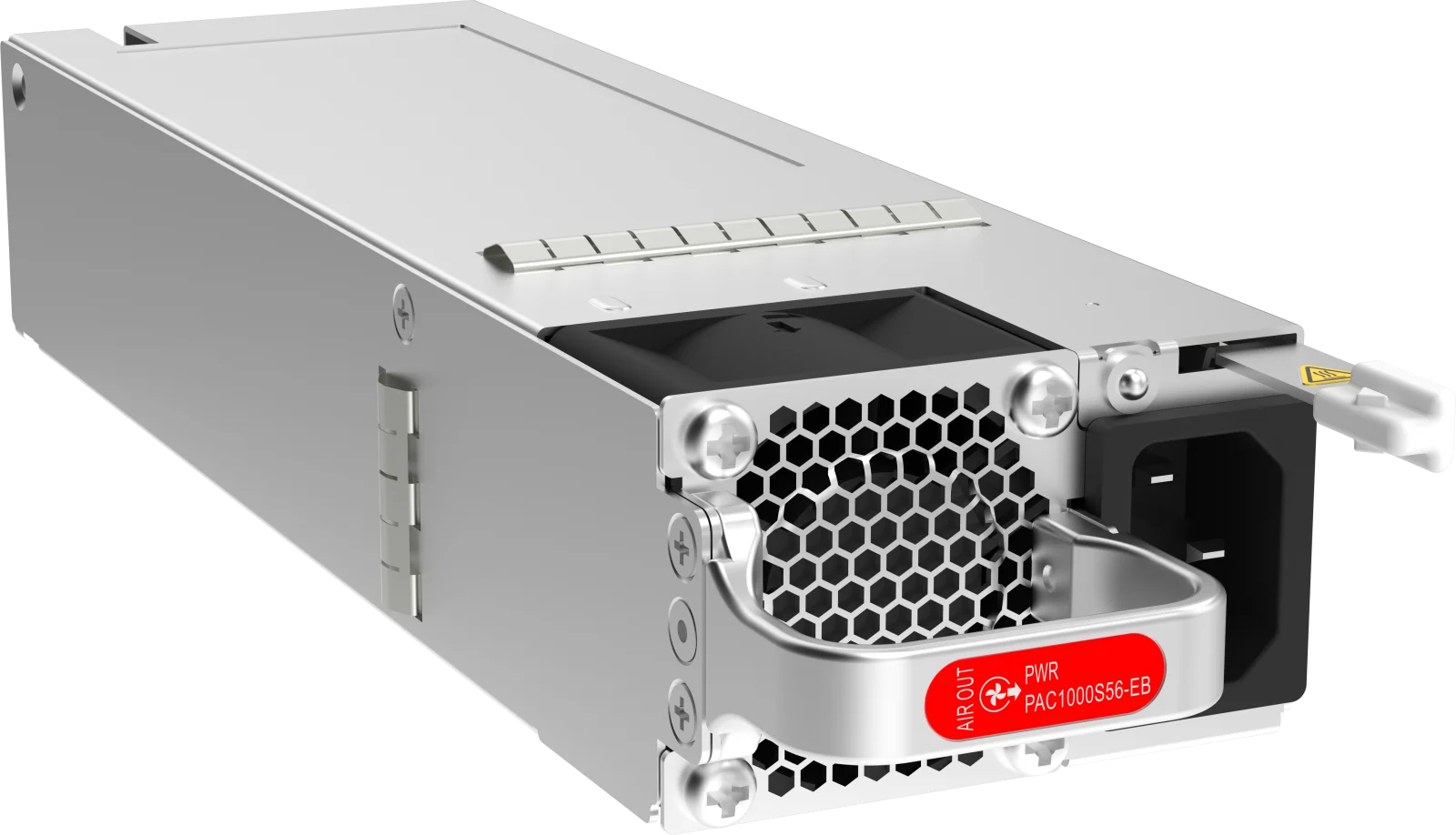

PAC1000S56-EB (02314APU)
Парт-номер 02314APU. Вход 100 … 130 В и 200 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 900 Вт при входе 100 … 130 В переменного тока и 1 000 Вт при 200 … 240 В переменного тока либо 240 В постоянного.
| Параметр | Значение |
|---|---|
| Описание | Блок питания PoE 1 000 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания) |
| Парт-номер | 02314APU |
| Модель | PAC1000S56-EB |

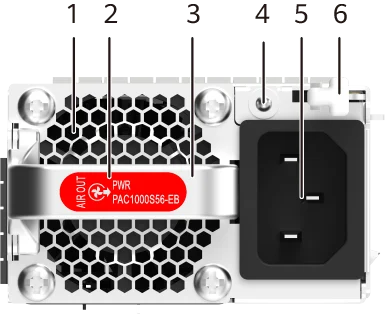

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
- 1Вентиляционное отверстие
- 2Метка направления воздуха (выход)
- 3Ручка
- 4Индикатор работы
- 5Разъём питания C13
- 6Защёлка
Индикатор работы
- зелёный, горит ровноВыход блока питания в норме.
- зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
- не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного входного напряжения | В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу. |
| Защита от пониженного входного напряжения | В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты блок питания работает в прерывистом режиме. После устранения неисправности он сам возобновляет подачу питания. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 66 × 215 мм |
| Вес без упаковки, кг | 1,1 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | от 90 до 290 В AC, от 45 до 66 Гц; от 190 до 290 В DC |
| Наибольший входной ток, А | от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А |
| Номинальное выходное напряжение, В | 53,5 или 55,5 В |
| Номинальный выходной ток, А | 18,69 А при 53,5 В, 18,02 А при 55,5 В |
| Номинальная выходная мощность, Вт | вход от 100 до 130 В AC: суммарно 900 Вт; вход от 200 до 240 В AC и 240 В DC: суммарно 1 000 Вт |
| Способ отвода тепла | Отвод тепла вентилятором |
| Горячая замена | Поддерживается |
PAC1000S56-EB (02314APU-001)
Парт-номер 02314APU. Вход 100 … 130 В и 200 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 900 Вт при входе 100 … 130 В переменного тока и 1 000 Вт при 200 … 240 В переменного тока либо 240 В постоянного.
| Параметр | Значение |
|---|---|
| Описание | Блок питания PoE 1 000 Вт, AC и 240 В DC (корпус шириной 66 мм, выброс воздуха со стороны панели питания) |
| Парт-номер | 02314APU-001 |
| Модель | PAC1000S56-EB |
Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
- 1Вентиляционное отверстие
- 2Метка направления воздуха (выход)
- 3Ручка
- 4Индикатор работы
- 5Разъём питания C13
- 6Защёлка
Индикатор работы
- зелёный, горит ровноВыход блока питания в норме.
- зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
- не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного входного напряжения | В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу. |
| Защита от пониженного входного напряжения | В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты блок питания работает в прерывистом режиме. После устранения неисправности он сам возобновляет подачу питания. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 66 × 215 мм |
| Вес без упаковки, кг | 1,1 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; от 125 до 240 В DC |
| Диапазон входного напряжения, В | от 90 до 290 В AC, от 45 до 66 Гц; от 100 до 290 В DC |
| Наибольший входной ток, А | от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А |
| Номинальное выходное напряжение, В | 53,5 или 55,5 В |
| Номинальный выходной ток, А | 18,69 А при 53,5 В, 18,02 А при 55,5 В |
| Номинальная выходная мощность, Вт | вход от 100 до 190 В DC: суммарно 400 Вт; вход от 100 до 130 В AC: суммарно 900 Вт; вход от 200 до 240 В AC и от 190 до 240 В DC: суммарно 1 000 Вт |
| Способ отвода тепла | Отвод тепла вентилятором |
| Горячая замена | Поддерживается |
PDC1000S56-EB (Блок питания PoE DC 1 000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания))
Парт-номер 02313XRB. Вход от минус 48 до минус 60 В постоянного тока. Номинальная мощность 1 000 Вт.
| Параметр | Значение |
|---|---|
| Описание | Блок питания PoE DC 1 000 Вт (корпус шириной 66 мм, выброс воздуха со стороны панели питания) |
| Парт-номер | 02313XRB |
| Модель | PDC1000S56-EB |

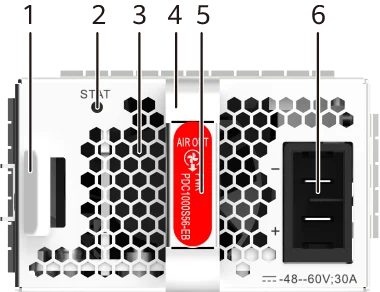

Изображения в документе справочные, внешний вид зависит от конкретного исполнения.
- 1Защёлка
- 2Индикатор работы
- 3Вентиляционное отверстие
- 4Ручка
- 5Метка направления воздуха (выход)
- 6Разъём питания
STATИндикатор работы
- зелёный, горит ровноВыход блока питания в норме.
- зелёный, часто мигает, 4 ГцЗагрузка без остановки работы
- не горитБлок питания включён, но не вставлен в систему. Либо вход в норме, а выхода нет из-за защиты от перегрева, повышенного выходного тока, повышенного выходного напряжения, короткого замыкания или отказа компонента. Либо вход ненормален или отсутствует.
| Функции и возможности | Описание |
|---|---|
| Защита от пониженного входного напряжения | В этом состоянии защиты блок питания выключается и прекращает подачу. После устранения неисправности блок сам возобновляет работу. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты выход блокируется, и блок питания не возобновляет подачу автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания работает в прерывистом режиме. Если он входит в этот режим несколько раз, выход блокируется и автоматически не восстанавливается. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 66 × 215 мм |
| Вес без упаковки, кг | 1 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от −48 до −60 В DC |
| Диапазон входного напряжения, В | от −38,4 до −72 В DC |
| Наибольший входной ток, А | 30 А |
| Номинальное выходное напряжение, В | 53,5 или 55,5 В |
| Номинальный выходной ток, А | 18,69 А при 53,5 В, 18,02 А при 55,5 В |
| Номинальная выходная мощность, Вт | 1 000 Вт |
| Способ отвода тепла | Отвод тепла вентилятором |
| Горячая замена | Поддерживается |
Охлаждение и направление обдува
Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит слева, справа и спереди, выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
FAN-031A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))
Парт-номер 02352CAB. Потребление до 21,6 Вт.
| Параметр | Значение |
|---|---|
| Описание | Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов) |
| Парт-номер | 02352CAB |
| Модель | FAN-031A-B |
- 1Защёлка
- 2Индикатор
- 3Метка направления воздуха (выход)
- 4Вентиляционное отверстие. Диаметр отверстия бывает 3 или 5 мм и зависит от партии поставки.
- 5Ручка
Индикатор вентиляторного модуля
- не горитВентиляторный модуль не работает.
- зелёный, горит ровноВентиляторный модуль запускается.
- зелёный, мигает медленноВентиляторный модуль работает нормально.
- красный, горит ровноУ вентиляторного модуля аппаратная неисправность, его нужно заменить. Обычные причины: короткое замыкание, заклинившие лопасти, отказ самого модуля.
| Функции и возможности | Описание |
|---|---|
| Основная функция | В вентиляторном модуле один вентилятор для охлаждения шасси. |
| Горячая замена | Поддерживается |
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40 × 40 × 100,3 мм |
| Вес без упаковки, кг | 0,1 кг |
| Число вентиляторов | 1 |
| Максимальная мощность, Вт | 21,6 Вт |
| Максимальное тепловыделение, БТЕ/ч | 73,7 БТЕ/ч |
| Максимальная частота вращения, об/мин | 24 500 ± 10 % |
| Максимальный расход воздуха, куб. футов в минуту | 31 CFM |
| Направление обдува | Выброс воздуха со стороны панели вентиляторного модуля |
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Через кабель Ethernet к консольному порту устройства подключается терминал обслуживания, с него ведут местное или удалённое обслуживание.
Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Разница между прямым и перекрёстным кабелем сводится к порядку жил, данные оба передают одинаково.
Модели Huawei серии S принимают и прямой, и перекрёстный кабель: порт сам определяет тип кабеля.
Оборудованию по стандарту EN 50121-4 в среде, которую этот стандарт описывает, нужны экранированные кабели Ethernet.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-LR | 02315NNR | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Медные модули 10GE SFP+
Для этой модели: начиная с версии V600R024C00.
- SFP-10GBaseT-SR
Оптические модули 25GE SFP28
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-25G-LR | 02312LSE | 25GBASE-LR | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 10 км |
| SFP-25G-SR | 02311KNR | 25GBASE-SR | LC | многомодовое | 25 Гбит/с | многомодовое (OM3): без RS-FEC: 0,03 км, с RS-FEC: 0,07 км; многомодовое (OM4): без RS-FEC: 0,04 км, с RS-FEC: 0,1 км |
| SFP-25G-ESR | 02313JFQ | 25GBASE-ESR (нестандартный) | LC | многомодовое | 25 Гбит/с | многомодовое (OM3): 0,2 км; многомодовое (OM4): 0,3 км |
| SFP-25G-LR-BXU1-I | 02314LBS | 25GBASE-LR BiDi | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 10 км |
| SFP-25G-LR-BXD1-I | 02314LBU | 25GBASE-LR BiDi | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 10 км |
| SFP-25G-eLR-BXD1-I | 02314LCK | 25GBASE-LR BiDi 20 km (нестандартный) | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 20 км |
| SFP-25G-eLR-BXU1-I | 02314LCJ | 25GBASE-LR BiDi 20 km (нестандартный) | LC | одномодовое | 25 Гбит/с | одномодовое волокно: 20 км |
| SFP-25G-SR | 02313URP | 25GBASE-SR | LC | многомодовое | 25 Гбит/с | многомодовое (OM3): без RS-FEC: 0,03 км, с RS-FEC: 0,07 км; многомодовое (OM4): без RS-FEC: 0,04 км, с RS-FEC: 0,1 км |
Оптические модули 40GE QSFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP-40G-ER4 | 02311BKT | 40GBASE-ER4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 40 км |
| QSFP-40G-LR4 | 02310MHS | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LX4 | 02311HNP | 40GBASE-LX4 | LC | одномодовое и многомодовое | 40 Гбит/с | одномодовое волокно: 2 км; многомодовое (OM3): 0,15 км |
| QSFP-40G-SDLC-PAM | 02311PUU | 40GBASE-PAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 150 м |
| QSFP-40G-SR-BD | 02311FPA | 40GBASE-BIDI (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-SR4 | 02310MHQ | 40GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-eSDLC-PAM | 02311QTR | 40GBASE-ePAM4 (нестандартный) | LC | многомодовое | 40 Гбит/с | многомодовое (OM3): 100 м; многомодовое (OM4): 300 м |
| QSFP-40G-eSM4 | 02311DTR | 40GBASE-eSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-eSR4 | 02310RMB | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-iSM4 | 02311DRW | 40GBASE-iSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 40 Гбит/с | одномодовое волокно: 1,4 км |
| QSFP-40G-iSR4 | 02310MHR | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
| QSFP-40G-LR4-Lite | 02311YVB | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-LX4-MM | 02313NUG | 40GBASE-LX4 | LC | многомодовое | 40 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 150 м; многомодовое (OM4, диаметр 50 мкм): 150 м |
| QSFP-40G-LR4 | 02313URY | 40GBASE-LR4 | LC | одномодовое | 40 Гбит/с | одномодовое волокно: 10 км |
| QSFP-40G-LR4-Lite | 02313URS | 40GBASE-LR4 Lite | LC | одномодовое | 40 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP-40G-eSR4 | 02313URU | 40GBASE-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| QSFP-40G-iSR4 | 02313URW | 40GBASE-SR4 40GBASE-iSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 40 Гбит/с | многомодовое (OM3): 0,1 км; многомодовое (OM4): 0,15 км |
Оптические модули 100GE QSFP28
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| QSFP-100G-CLR4 | 02311MNP | 100GBASE-CLR4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-CWDM4 | 02311MNN | 100GBASE-CWDM4 (нестандартный) | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 2 км |
| QSFP-100G-ER4-Lite | 02311YXR | нестандартный, совместим с 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): без RS-FEC: 30 км, с RS-FEC: 40 км |
| QSFP-100G-eSR4 | 02311PSH | 100GBase-eSR4 (нестандартный) | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 200 м; многомодовое (OM4): 300 м |
| QSFP28-100G-10KM | 02311SYT | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-LR4 | 02311KNU | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-PSM4 | 02311MNM | 100GBASE-PSM4 (нестандартный) | MPO/APC (8 или 12 волокон, тип B, розетка) | одномодовое | 100 Гбит/с | одномодовое (G.652): 500 м |
| QSFP28-100G-SR4 | 02311GBW | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP-100G-ER4 | 02313HLU | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 40 км |
| QSFP-100G-FR1 | 02314BDE | 100GBASE-FR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 2 км |
| QSFP28-100G-DR | 02312VSP | 100GBase-DR | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 500 м |
| QSFP-100G-BIDI-G2 | 02314DBW | 100G-BIDI | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 70 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-CWDM4-Lite | 02312UJN | 100GBASE-CWDM4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 0,5 км |
| QSFP-100G-ER4 | 02314HES | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 40 км |
| QSFP28-100G-LR4 | 02313URT | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652): 10 км |
| QSFP28-100G-SR4 | 02313URQ | 100GBASE-SR4 | MPO/PC (8 или 12 волокон, тип B, розетка) | многомодовое | 100 Гбит/с | многомодовое (OM3): 70 м; многомодовое (OM4): 100 м |
| QSFP-100G-LX4-MM | 02314DBX | 100G-LX4 | LC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 100 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP-100G-LR1 | 02314LBY | 100GBASE-LR1 | LC | одномодовое | 100 Гбит/с | одномодовое (G.652, диаметр 9 мкм): 10 км |
| QSFP-100G-SWDM4 | 02314LCB | - | LC/DLC | многомодовое | 100 Гбит/с | многомодовое (OM3, диаметр 50 мкм): 75 м; многомодовое (OM4, диаметр 50 мкм): 100 м |
| QSFP28-100G-LR-BXD1 | 02315GHY | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 10 км |
| QSFP28-100G-LR-BXU1 | 02315GHX | 100GBASE-LR4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 10 км |
| QSFP28-100G-ER-BXD1 | 02315GHV | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 30 км |
| QSFP28-100G-ER-BXU1 | 02315GHW | 100GBASE-ER4 | LC | одномодовое | 100 Гбит/с | одномодовое волокно: 30 км |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 335,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 368,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 165,0 × 620,0 × 550,0 мм |
| Вес без упаковки, кг | 5,09 кг |
| Вес с упаковкой, кг | 7,53 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | При нагрузке PoE 30 %: 51,70 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | При нагрузке PoE 30 %: 39,7 дБ(А) |
| Рабочая температура, °C | от −5 до +45 °C |
| Температура при кратковременной работе, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 45 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз. Если условия нарушены, устройство может выйти из строя. Дальность оптических модулей при такой работе не больше 10 км. С модулями 100GE дальностью от 10 км рабочая температура от −5 до +40 °C. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | При 30 % трафика по методике ATIS и двух блоках питания: 128 Вт со всеми портами, 117 Вт без двух портов 100GE |
| Типовое тепловыделение, БТЕ/ч | При 30 % трафика по методике ATIS и двух блоках питания: 436,75 со всеми портами, 399,22 без двух портов 100GE |
| Максимальная мощность, Вт | При 100 % трафика по методике ATIS, двух блоках питания и без PoE: 135 Вт со всеми портами, 124 Вт без двух портов 100GE. С полной нагрузкой PoE и двумя блоками по 1 000 Вт: 1 823 Вт, из них 1 645 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | При 100 % трафика по методике ATIS, двух блоках питания и без PoE: 460,63 со всеми портами, 423,10 без двух портов 100GE. С полной нагрузкой PoE и двумя блоками по 1 000 Вт: 6220,26 |
| Мощность без нагрузки, Вт | 74 Вт |
| Наработка на отказ, лет | 59,77 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 2 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 4 ГБ |
| Флеш-память | Объём: 2 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | RJ45 |
| USB | Поддерживается |
| RTC | Поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Съёмный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева, спереди и справа, выброс назад |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 98012636PoE-коммутатор Huawei CloudEngine S5755-H24UM4Y2CZ24 × 2,5 Гбит/с·2 × 100 Гбит/с + 4 × 25 Гбит/с·PoE++ (802.3bt)·без блока питанияот 373 619 ₽В наличии: 10 шт.
- Парт-номер 02355NEGPoE-коммутатор Huawei CloudEngine S5755-H24UN4Y2CZ24 × 2,5 Гбит/с·2 × 100 Гбит/с + 4 × 25 Гбит/с·PoE++ (802.3bt)·без блока питанияот 241 045 ₽В наличии: 36 шт.
- Парт-номер 02355RTLPoE-коммутатор Huawei CloudEngine S5755-H24UTM4X4Y2C-T24 × 1 Гбит/с·2 × 100 Гбит/с + 4 × 25 Гбит/с + 4 × 10 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу

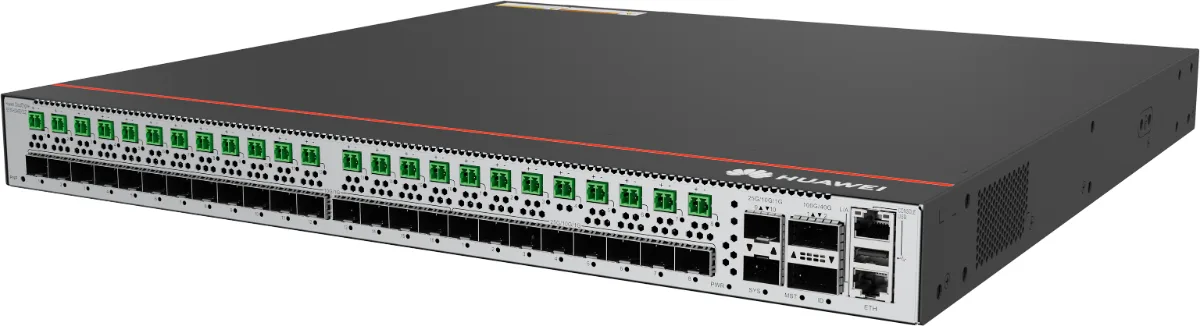

- Парт-номер 98012434PoE-коммутатор Huawei CloudEngine S5755-H24HB2Y2CZ24 × 10 Гбит/с·2 × 100 Гбит/с + 2 × 25 Гбит/с·PoE++ (802.3bt)·без блока питанияПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
