Парт-номер 98011034

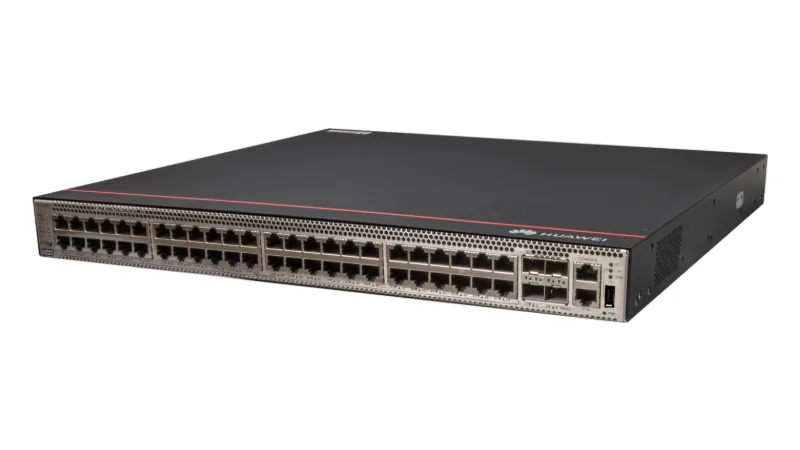

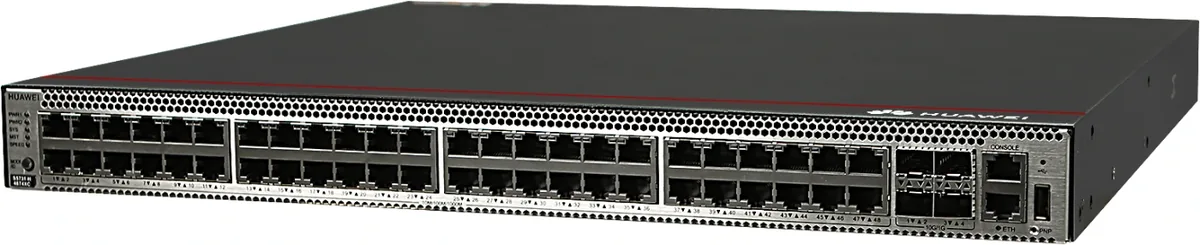

PoE-коммутатор Huawei S5736-S48U4XC

48 × 1 Гбит/с
4 × 10 Гбит/с
PoE++ (802.3bt)
без блока питания

от 156 679 ₽

Цена за штуку со склада в Китае

В наличии 13 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

Для какой задачи это исполнение

Этаж или здание, где к сети подключают потребителей с высоким питанием: поворотные камеры с подогревом, точки доступа Wi-Fi 6 и Wi-Fi 7 с несколькими радиомодулями, видеопанели, тонкие клиенты. Стандарт PoE++ по 802.3bt отдаёт в порт до 90 Вт, а бюджет 1809 Вт делится на все 48 портов сразу. Четыре аплинка по 10 Гбит/с уводят трафик на агрегацию, слот расширения оставляет место под дополнительный модуль. Полное название исполнения Huawei S5736-S48U4XC, артикул 98011034.

Характеристики словами

Сорок восемь медных портов 10/100/1000 с PoE++, четыре оптических порта SFP+ на 10 Гбит/с, всего 52 порта, плюс один слот расширения. Корпус 1U, 43,6 × 442 × 420 мм, вес 5,3 кг без упаковки. Типовое потребление самого коммутатора 75 Вт, без нагрузки PoE до 115 Вт, при полной отдаче питания в порты до 1924 Вт. Первая версия ПО V200R020C00. Блок питания в поставку не входит, и это принципиально для PoE++: бюджет 1809 Вт достигается только с блоками нужной мощности в обоих отсеках.

Что докупить

Два блока питания под полный бюджет PoE и резерв по вводу, коды блоков указаны в документации на серию. Трансиверы SFP+ или кабели DAC в аплинки, кабели стекирования, если корпусов в шкафу несколько. Бюджет PoE считают по паспортному потреблению устройств: поворотная камера с подогревом обычно берёт до 60 Вт, точка доступа Wi-Fi 7 до 40 Вт, купольная камера 6 по 12 Вт, точные значения смотрят в паспортах. При среднем потреблении 30 Вт бюджета хватает на все 48 портов, при 60 Вт на тридцать.

Соседние исполнения

Если PoE++ не нужен, а нужен гигабит на 48 портов с четырьмя аплинками 10 Гбит/с, дешевле S5735-L48T4S-A-V2 без питания портов. Старшая ветка агрегации с медными портами это S5731-H48T4XC и её вариант S5731-H48T4XC-B. Бюджетный вариант на 48 портов без 10G-аплинков это S3710-H48T4S-A. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».

Наличие и поставка

На складе в Китае 13 шт, S5736-S48U4XC уходит в отгрузку сразу. До Москвы 14 рабочих дней от оплаты, таможня входит в срок. Цена 156 679 ₽ с НДС 22 %, договор с российским ООО, расчёты в рублях. Блок питания в отгрузку не входит, берём его отдельно. Позиции из блока о докупаемом добавляем в тот же счёт и везём одной партией. Счёт по запросу с этой страницы, ответ в тот же рабочий день.

Вопросы и ответы

Чем PoE++ отличается от PoE+ и когда он нужен

PoE+ по 802.3at отдаёт в порт до 30 Вт, PoE++ по 802.3bt до 90 Вт. Купольной камере и телефону хватает PoE+, а поворотной камере с подогревом, точке доступа с тремя радиомодулями или видеопанели нужен PoE++. Если таких потребителей на этаже больше нескольких штук, коммутатор с 802.3bt дешевле, чем отдельные инжекторы у каждого.

Хватит ли бюджета 1809 Вт на все 48 портов

Зависит от потребителей. Бюджет делится между портами по фактическому потреблению: при 30 Вт на устройство хватит на все 48, при 60 Вт на тридцать, при полных 90 Вт на двадцать. Сумму считают по паспортным значениям своих устройств. Бюджет достигается только с двумя блоками питания нужной мощности, с одним блоком он ниже.

Почему коммутатор продаётся без блока питания

Так устроена серия: блок выбирают под нужный бюджет PoE и тип ввода, переменный или постоянный ток. Для полного бюджета 1809 Вт нужны два блока, они занимают оба отсека и делят нагрузку. Коды подходящих блоков есть в документации, мы включаем их в расчёт вместе с коммутатором.

Какой срок поставки

Коммутатор лежит на складе в Китае, 13 штук на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 156 679 ₽ с НДС 22 % указана на карточке и включает доставку и таможню. Блоки питания и трансиверы едут в той же коробке.

Что с гарантией

На оборудование действует заводская гарантия вендора. Стандартный срок от 12 до 36 месяцев, он зависит от производителя и модели и указан в спецификации и счёте. По запросу подключаем расширенную гарантию до 60 месяцев за отдельную плату. Замену организуем через тот же склад в Китае, откуда идёт поставка. Условия целиком на странице Гарантийное обслуживание.

Характеристики позиции 98011034
Количество портов доступа	48
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	4 × 10 Гбит/с
Стандарт PoE	PoE++ (802.3bt)
Комплектность питания	без блока питания
Всего портов, с Uplink	52
Бюджет PoE	1809 Вт
Типовая мощность, Вт	75
Вес нетто, кг	5,3
Вес брутто, кг	8,3
Максимальная мощность при полной нагрузке PoE, Вт	1 924
Форм-фактор, U	1
Мощность без нагрузки, Вт	54
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420,0
Заказывается отдельно	блок питания

Документация Huawei

Об устройстве

Исполнение S5736-S48U4XC, парт-номер 98011034. Состав: 48 портов 10/100/1000BASE-T, 4 порта 10GE SFP+, 1 слот расширения, PoE++, без блока питания.

Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.

Первая версия ПО, в которой поддержан этот парт-номер, это V200R020C00.

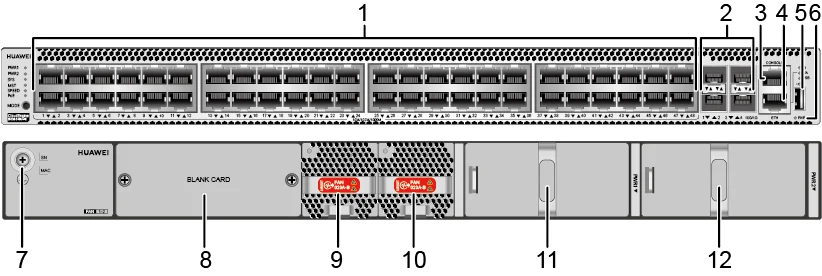

Портовая панель

1Сорок восемь портов 10/100/1000BASE-T с PoE++
2Четыре оптических порта 10GE SFP+
3Один консольный порт
4Один порт управления ETH
5Один порт USB
6Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
7Винт заземления. Работает с кабелем заземления.
8Слот задней карты. Подходят карты S7X08000 (02312URW) начиная с V200R020C10, S7X08000 (02312URW-002) начиная с V200R021C10SPC600, ES5D21Q02Q00, ES5D21Q04Q01, S7Q02001 (02313UBW) начиная с V200R021C01, S7Q02001 (02313UBW-002) начиная с V200R021C10SPC600
9Слот вентиляторного модуля 1. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
10Слот вентиляторного модуля 2. Подходит модуль FAN-023A-B с выбросом воздуха со стороны вентиляторов
11Слот блока питания 1. Подходящие блоки: PAC1000S56-CB (02312KND: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-CB (02312KND-001: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-DB (1 000 Вт PoE AC и 240 В DC, с версии V200R020C10), PDC1000S56-CB (1 000 Вт PoE DC, с версии V200R021C00), PAC600S56-CB (600 Вт PoE AC и 240 В DC, поток сзади вперёд, выброс воздуха со стороны панели питания, с версии V200R021C10)
12Слот блока питания 2. Подходящие блоки: PAC1000S56-CB (02312KND: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-CB (02312KND-001: 1 000 Вт PoE AC и 240 В DC), PAC1000S56-DB (1 000 Вт PoE AC и 240 В DC, с версии V200R020C10), PDC1000S56-CB (1 000 Вт PoE DC, с версии V200R021C00), PAC600S56-CB (600 Вт PoE AC и 240 В DC, поток сзади вперёд, выброс воздуха со стороны панели питания, с версии V200R021C10)

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Порт 10/100/1000BASE-T с PoE++	RJ45	Медный порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с и выдаёт питание PoE.	Кабель Ethernet
Оптический порт 10GE SFP+	SFP+	Оптический порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с.	Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+ (кроме OSXD22N00), 10GE-CWDM SFP+ и 10GE-DWDM SFP+. Начиная с V200R024C00 добавились удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 3, 5 и 10 м, кабели AOC SFP+ на 3 и 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки.
Консольный порт	RJ45	Консольный порт служит для настройки с места.	Консольный кабель
Порт управления ETH	RJ45	Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. В меню загрузчика через этот порт скачивают пакет ПО: так быстрее, чем через консольный порт.	Кабель Ethernet
Порт USB	USB 2.0 Type A	В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. Коммутаторы работают с накопителями объёмом до 128 ГБ.	USB-накопитель

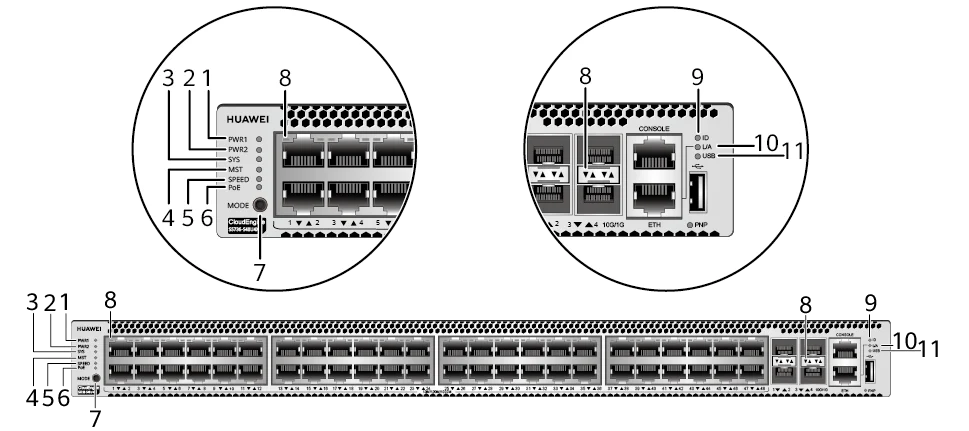

Индикаторы и кнопки

PWR1Индикатор блока питания

не горитВ слоте питания 1 блока нет, либо в коммутаторе один блок и он работает нештатно.
зелёный, горит ровноВ слоте питания 1 стоит блок и работает нормально.
жёлтый, горит ровноВ коммутаторе два блока питания, и со слотом 1 что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

PWR2Индикатор блока питания

не горитВ слоте питания 2 блока нет, либо в коммутаторе один блок и он работает нештатно.
зелёный, горит ровноВ слоте питания 2 стоит блок и работает нормально.
жёлтый, горит ровноВ коммутаторе два блока питания, и со слотом 2 что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.

SYSИндикатор состояния системы

не горитСистема не работает.
зелёный, мигает быстроСистема запускается.
зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора или перегрева.

MSTИндикатор стека

не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.

SPEEDИндикатор скорости

не горитРежим скорости не выбран.
зелёный, горит ровноВыбран режим скорости, индикаторы портов показывают скорость каждого порта.

PoEИндикатор PoE

не горитРежим PoE не выбран.
зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.

MODEКнопка смены режима

-Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим скорости. Третье нажатие в режим PoE, где видно состояние PoE на каждом порту. Четвёртое возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию.

Индикатор медного порта, по одному на порт

Индикатор в левом верхнем углу относится к верхнему порту, индикатор в правом верхнем углу к нижнему.

Значение индикаторов портов зависит от режима.

Индикатор оптического порта, по два на порт

У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Расположение порта показывает стрелка на корпусе: вниз это нижний ряд, вверх верхний.

IDИндикатор ID

не горитИндикатор ID не задействован, состояние по умолчанию.
синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.

L/AИндикатор порта управления

не горитПорт управления не подключён.
зелёный, горит ровноПорт управления подключён.
зелёный, мигаетПорт управления передаёт или принимает данные.

USBИндикатор развёртывания с USB

не горитНакопитель не подключён, либо повреждён порт USB или сам индикатор, либо на накопителе нет файла конфигурации и развёртывание невозможно, либо коммутатор уже обновился с накопителя и перезапускается.
зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
зелёный, мигаетСистема читает данные с USB-накопителя.
жёлтый, горит ровноКоммутатор скопировал все нужные файлы и проверил их. Накопитель можно вынимать.
красный, мигаетОшибка при выполнении файла конфигурации или чтении данных с накопителя.

Режим по умолчанию

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.
зелёный, мигаетПорт передаёт или принимает данные.

Режим стека MST

не горитИндикаторы портов не показывают номер коммутатора в стеке.
зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке. Если ровно горят индикаторы портов с 1 по 9, номер коммутатора 0.
зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке. Если мигают индикаторы портов с 1 по 9, номер коммутатора 0.

Режим скорости

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 10/100/1 000 Мбит/с работает на 10 или 100 Мбит/с.
зелёный, мигаетПорт 10/100/1 000 Мбит/с работает на 1 000 Мбит/с.

Режим PoE

не горитПорт не питает подключённое устройство.
зелёный, горит ровноПорт питает подключённое устройство.
жёлтый, горит ровноPoE на порту выключено.
жёлтый, мигаетПорт перестал выдавать питание PoE из-за нештатной ситуации, например к нему подключено несовместимое устройство.
зелёный и жёлтый, мигает попеременно зелёным и жёлтымПорт не смог запитать подключённое устройство по одной из причин: устройству нужно больше мощности, чем даёт порт или задано порогом; суммарное потребление уже достигло предела коммутатора; включено ручное управление питанием, а на этом порту оно не разрешено.

Режим по умолчанию, индикатор LINK

не горитПорт не подключён или выключен.
зелёный, горит ровноНа порту есть соединение.

Режим по умолчанию, индикатор ACT

не горитПорт не подключён, выключен, либо данные не передаются и не принимаются.
жёлтый, мигаетПорт передаёт или принимает данные.

Режим скорости, индикатор LINK

не горитПорт не подключён или выключен.
зелёный, горит ровноПорт 100/1 000 Мбит/с работает на 100 Мбит/с. Порт 1 000 Мбит/с или 10GE работает на 1 000 Мбит/с.
зелёный, мигаетПорт 100/1 000 Мбит/с работает на 1 000 Мбит/с. Порт 1 000 Мбит/с или 10GE работает на 10 Гбит/с.

Питание и бюджет PoE

Коммутатор с PoE и двумя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.

Блок питания 1	Блок питания 2	Доступная мощность PoE	Портов под нагрузкой: af / at / bt 60 Вт / bt 90 Вт
1 000 Вт AC (220 В) 1 000 Вт DC	–	859 Вт	48 / 28 / 14 / 9
1 000 Вт AC (110 В)	–	764 Вт	48 / 25 / 12 / 8
1 000 Вт AC (220 В) 1 000 Вт DC	1 000 Вт AC (220 В), 1 000 Вт DC	1 809 Вт	48 / 48 / 30 / 20
1 000 Вт AC (110 В) 1 000 Вт DC	1 000 Вт AC (110 В)	1 619 Вт	48 / 48 / 26 / 17
600 Вт AC (220 В)	–	479 Вт	31 / 15 / 7 / 5
600 Вт AC (110 В)	–	194 Вт	12 / 6 / 3 / 2
600 Вт AC (220 В)	600 Вт AC (220 В)	1 049 Вт	48 / 34 / 17 / 11
600 Вт AC (110 В)	600 Вт AC (110 В)	479 Вт	31 / 15 / 7 / 5
1 000 Вт AC (220 В) 1 000 Вт DC	600 Вт AC (220 В)	1 429 Вт	48 / 47 / 23 / 15

Классы в последней колонке это 802.3af по 15,4 Вт на порт, 802.3at по 30 Вт, 802.3bt по 60 Вт и 802.3bt по 90 Вт.

Если в коммутаторе стоят два блока питания, они питают подключённые устройства с распределением нагрузки.

PAC600S56-CB (Блок питания PoE 600 Вт, AC и 240 В DC (обдув сзади вперёд, выброс со стороны панели питания))

Парт-номер 02313PAC. Вход 100 … 130 В и 200 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 300 Вт при входе 100 … 130 В переменного тока и 600 Вт при 200 … 240 В переменного тока либо 240 В постоянного.

Параметр	Значение
Описание	Блок питания PoE 600 Вт, AC и 240 В DC (обдув сзади вперёд, выброс со стороны панели питания)
Парт-номер	02313PAC
Модель	PAC600S56-CB

PAC600S56-CB (Блок питания PoE 600 Вт, AC и 240 В DC (обдув сзади вперёд, выброс со стороны панели питания))

1Защёлка
2Ручка
3Индикатор
4Метка направления воздуха (выход)
5Вентиляционное отверстие
6Разъём питания

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.

Функция	Описание
Питание PoE	Выдаёт питание PoE.
Защита по входу	Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу	Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

При срабатывании защиты от перегрева понизьте температуру в помещении. Блок питания возобновит подачу питания сам, как только температура войдёт в рабочий диапазон.

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	1,1 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 66 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 8 А; от 200 до 240 В AC: 8 А; 240 В DC: 4 А
Номинальное выходное напряжение, В	56 В
Номинальный выходной ток, А	вход от 100 до 130 В AC: 5,36 А; вход от 200 до 240 В AC и 240 В DC: 10,72 А
Номинальная выходная мощность, Вт	вход от 100 до 130 В AC: суммарно 300 Вт; вход от 200 до 240 В AC и 240 В DC: суммарно 600 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC1000S56-CB (02312KND)

Парт-номер 02312KND. Вход 100 … 130 В и 200 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 900 Вт при входе 100 … 130 В переменного тока и 1 000 Вт при 200 … 240 В переменного тока либо 240 В постоянного.

Параметр	Значение
Описание	Блок питания PoE 1 000 Вт, AC и 240 В DC
Парт-номер	02312KND
Модель	PAC1000S56-CB

1Защёлка
2Индикатор
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.

Функция	Описание
Питание PoE	Выдаёт питание PoE.
Защита по входу	Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу	Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	1,1 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В	56 В
Номинальный выходной ток, А	вход от 100 до 130 В AC: 16,08 А; вход от 200 до 240 В AC и 240 В DC: 17,86 А
Номинальная выходная мощность, Вт	вход от 100 до 130 В AC: всего 900 Вт; вход от 200 до 240 В AC и 240 В DC: всего 1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC1000S56-CB (02312KND-001)

Параметр	Значение
Описание	Блок питания PoE 1 000 Вт, AC и 240 В DC
Парт-номер	02312KND-001
Модель	PAC1000S56-CB

1Защёлка
2Индикатор
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.

Функция	Описание
Питание PoE	Выдаёт питание PoE.
Защита по входу	Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу	Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	1,1 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В	56 В
Номинальный выходной ток, А	вход от 100 до 130 В AC: 16,08 А; вход от 200 до 240 В AC и 240 В DC: 17,86 А
Номинальная выходная мощность, Вт	вход от 100 до 130 В AC: всего 900 Вт; вход от 200 до 240 В AC и 240 В DC: всего 1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PAC1000S56-DB (Блок питания PoE 1 000 Вт, AC и 240 В DC)

Парт-номер 02131727. Вход 100 … 130 В и 200 … 240 В переменного тока, 50/60 Гц, либо 240 В постоянного. Номинальная мощность 900 Вт при входе 100 … 130 В переменного тока и 1 000 Вт при 200 … 240 В переменного тока либо 240 В постоянного.

Параметр	Значение
Описание	Блок питания PoE 1 000 Вт, AC и 240 В DC
Парт-номер	02131727
Модель	PAC1000S56-DB

PAC1000S56-DB (Блок питания PoE 1000 Вт, AC и 240 В DC) — PAC1000S56-DB (Блок питания PoE 1 000 Вт, AC и 240 В DC)

1Защёлка
2Индикатор
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение или перегрев).
зелёный, горит ровноВыход блока питания в норме.

Функция	Описание
Питание PoE	Выдаёт питание PoE.
Защита по входу	Защищает от повышенного входного напряжения, пониженного входного напряжения и повышенного входного тока.
Защита по выходу	Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	1,1 кг
Число входов	1
Номинальное входное напряжение, В	от 100 до 130 В AC, 50 или 60 Гц; от 200 до 240 В AC, 50 или 60 Гц; 240 В DC
Диапазон входного напряжения, В	от 90 до 290 В AC, от 45 до 65 Гц; от 190 до 290 В DC
Наибольший входной ток, А	от 100 до 130 В AC: 12 А; от 200 до 240 В AC: 8 А; 240 В DC: 8 А
Номинальное выходное напряжение, В	56 В
Номинальный выходной ток, А	вход от 100 до 130 В AC: 16,08 А; вход от 200 до 240 В AC и 240 В DC: 17,86 А
Номинальная выходная мощность, Вт	вход от 100 до 130 В AC: всего 900 Вт; вход от 200 до 240 В AC и 240 В DC: всего 1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

PDC1000S56-CB (Блок питания PoE DC 1 000 Вт)

Парт-номер 02313EXT. Вход от минус 48 до минус 60 В постоянного тока. Номинальная мощность 1 000 Вт.

Параметр	Значение
Описание	Блок питания PoE DC 1 000 Вт
Парт-номер	02313EXT
Модель	PDC1000S56-CB

PDC1000S56-CB (Блок питания PoE DC 1000 Вт) — PDC1000S56-CB (Блок питания PoE DC 1 000 Вт)

1Защёлка
2Индикатор
3Вентиляционное отверстие
4Ручка
5Метка направления воздуха (выход)
6Разъём питания DC

STATИндикатор работы

не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенный ток, повышенное напряжение, короткое замыкание или перегрев).
зелёный, горит ровноБлок питания работает нормально.

Функция	Описание
Питание PoE	Выдаёт питание PoE.
Защита по входу	Защищает от пониженного входного напряжения и повышенного входного тока.
Защита по выходу	Защищает от повышенного выходного напряжения, повышенного выходного тока и короткого замыкания на выходе.
Защита от перегрева	Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 90 × 215 мм
Вес без упаковки, кг	2,0 кг
Число входов	1
Номинальное входное напряжение, В	от −48 до −60 В DC
Диапазон входного напряжения, В	от −38,4 до −72 В DC
Наибольший входной ток, А	30 А
Номинальное выходное напряжение, В	56 В
Номинальный выходной ток, А	17,86 А
Номинальная выходная мощность, Вт	1 000 Вт
Способ отвода тепла	Отвод тепла вентилятором
Горячая замена	Поддерживается

Охлаждение и направление обдува

Коммутатор охлаждают съёмные вентиляторные модули. Воздух заходит слева, справа и спереди, выходит через заднюю панель.

Схема показывает только направление обдува, вид устройства условный.

FAN-023A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))

Парт-номер 02312DKW. Потребление до 8,64 Вт.

Параметр	Значение
Описание	Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов)
Парт-номер	02312DKW
Модель	FAN-023A-B

FAN-023A-B (Вентиляторный модуль (исполнение B, выброс воздуха со стороны вентиляторов))

1Защёлка
2Индикатор
3Метка направления воздуха (выход)
4Вентиляционное отверстие. Диаметр отверстия бывает 3 или 5 мм и зависит от партии поставки.
5Ручка

Индикатор вентиляторного модуля

не горитВентиляторный модуль не работает.
зелёный, горит ровноВентиляторный модуль запускается.
зелёный, мигает медленноВентиляторный модуль работает нормально.
красный, горит ровноУ вентиляторного модуля аппаратная неисправность, его нужно заменить. Обычные причины: короткое замыкание, заклинившие лопасти, отказ самого модуля.

Функции и возможности	Описание
Основная функция	В вентиляторном модуле один вентилятор для охлаждения шасси.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 40 × 100,3 мм
Вес без упаковки, кг	0,1 кг
Число вентиляторов	1
Максимальная мощность, Вт	7,2 Вт
Максимальное тепловыделение, БТЕ/ч	24,57 БТЕ/ч
Максимальная частота вращения, об/мин	18 500 ± 10 %
Максимальный расход воздуха, куб. футов в минуту	23 CFM
Направление обдува	Выброс воздуха со стороны панели вентиляторного модуля

Стекирование

Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.

Модель	Длина	Электрические параметры	Радиус изгиба	Разъём	Парт-номер
SFP+STACK-CU0M5	0,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGK
SFP+STACK-CU1M5	1,5 м	Пассивный	25 мм	SFP+ в SFP+	02311VGN
QSFP-100G-CU2M	2 м	Пассивный	45 мм	QSFP28 в QSFP28	02313HVK

Слот расширения

S7X08000

№	Индикатор	Цвет	Описание
1	STAT	Не горит	Системное ПО не работает.
Зелёный	Часто мигает: система запускается. Редко мигает: система работает нормально.	Часто мигает: система запускается. Редко мигает: система работает нормально.	Часто мигает: система запускается. Редко мигает: система работает нормально.
Красный	Есть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.	Есть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.	Есть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
2	ACT/LINK	Зелёный	Горит: на порту есть соединение. Мигает: порт передаёт или принимает данные.
Не горит	На порту нет соединения.	На порту нет соединения.	На порту нет соединения.

1Восемь оптических портов 10GE SFP+. Командой set card port-config-mode 25g-port enable режим портов меняется: первые два становятся портами 25GE SFP28, остальные шесть выключаются.

S7X08000 даёт оптические порты 10GE SFP+ для приёма и передачи данных на 10 или 1 Гбит/с.

В коммутаторах S5731-H и S5732-H порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+, удалёнными оптическими модулями PEN (с версии V200R024C00), медными кабелями SFP+ длиной 1, 3, 5 и 10 м и кабелями AOC на 3 и 10 м.

В коммутаторе S5731S-H порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+, медными кабелями SFP+ длиной 1, 3, 5 и 10 м и кабелями AOC на 3 и 10 м.

В коммутаторе S5736-S порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ на дальность не больше 10 км, удалёнными оптическими модулями PEN (с версии V200R024C00), медными кабелями SFP+ и кабелями AOC.

В коммутаторе S5735S-H порты 10GE SFP+ этой карты работают с оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ на дальность не больше 10 км, медными кабелями SFP+ длиной 1, 3, 5 и 10 м и кабелями AOC на 3 и 10 м.

Параметр	Описание
Разъём	LC/PC
Параметры оптического порта	Зависят от оптического модуля. Смотрите разделы про оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, удалённые модули PEN, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+.

S7X08000 даёт оптические порты 25GE SFP28 для приёма и передачи данных на 25, 10 или 1 Гбит/с.

В коммутаторах S5731-H и S5732-H порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ и удалёнными модулями PEN.
В коммутаторе S5731S-H порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE, оптическими модулями 10GE SFP+ и медными кабелями SFP+.
В коммутаторе S5736-S порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE и оптическими модулями 10GE SFP+ на ограниченную дальность.
В коммутаторе S5735S-H порты 25GE SFP28 этой карты работают с оптическими модулями 25GE, медными кабелями SFP28 длиной 1, 3 и 5 м, кабелями AOC SFP28 на 3, 5, 7 и 10 м, оптическими модулями GE, медными модулями GE и оптическими модулями 10GE SFP+ на ограниченную дальность.
Если в порт 25GE SFP28 поставить оптический модуль или кабель 25GE, порт сам перейдёт на 25 Гбит/с.
Если в порт 25GE SFP28 поставить оптический модуль или кабель 10GE, порт сам перейдёт на 10 Гбит/с.
Перед установкой оптического или медного модуля GE в порт 25GE SFP28 переведите порт на 1 Гбит/с командой port mode ge.

Параметр	Описание
Разъём	LC/PC
Параметры оптического порта	Зависят от оптического модуля. Смотрите разделы про оптические модули 25GE SFP28, GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, удалённые модули PEN, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+.

Параметр	Описание
Физические параметры	Габариты (В × Ш × Г): 40 × 100 × 208 мм. Масса: 0,44 кг. Максимальное потребление: 33 Вт

S7Q02001 (02313UBW)

Парт-номер 02313UBW. Потребление до 27 Вт.

Параметр	Значение
Описание	Интерфейсная карта на два порта 40GE QSFP+
Парт-номер	02313UBW
Модель	S7Q02001
Тип карты	Гибкая карта

1STAT: индикатор работы
2Индикаторы LINK и ACT портов

STATИндикатор работы

не горитСистемное ПО не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.

LINKИндикаторы LINK портов

не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.

ACTИндикаторы ACT портов

не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

Функция	Описание
Основные функции	Даёт два оптических порта 40GE QSFP+ для подключения и коммутации на скорости канала. Каждый порт 40GE делится на четыре порта 10GE.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 100 × 208 мм
Габариты с упаковкой В×Ш×Г, мм	80 × 160 × 305 мм
Вес без упаковки, кг	0,40 кг
Вес с упаковкой, кг	0,6 кг
Типовая мощность, Вт	24 Вт
Типовое тепловыделение, БТЕ/ч	81,89 БТЕ/ч
Максимальная мощность, Вт	27 Вт
Максимальное тепловыделение, БТЕ/ч	92,13 БТЕ/ч

S7Q02001 (02313UBW-002)

Парт-номер 02313UBW. Потребление до 27 Вт.

Параметр	Значение
Описание	Интерфейсная карта на два порта 40GE QSFP+
Парт-номер	02313UBW-002
Модель	S7Q02001
Тип карты	Гибкая карта

1STAT: индикатор работы
2Индикаторы LINK и ACT портов

STATИндикатор работы

не горитСистемное ПО не работает.
зелёный, мигает быстроСистема запускается.
зелёный, мигает медленноСистема работает нормально.
красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.

LINKИндикаторы LINK портов

не горитНа порту нет соединения.
зелёный, горит ровноНа порту есть соединение.

ACTИндикаторы ACT портов

не горитПорт не передаёт и не принимает данные.
жёлтый, мигаетПорт передаёт или принимает данные.

Функция	Описание
Основные функции	Даёт два оптических порта 40GE QSFP+ для подключения и коммутации на скорости канала. Каждый порт 40GE делится на четыре порта 10GE.
Горячая замена	Поддерживается

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	40 × 100 × 208 мм
Габариты с упаковкой В×Ш×Г, мм	80 × 160 × 305 мм
Вес без упаковки, кг	0,40 кг
Вес с упаковкой, кг	0,6 кг
Типовая мощность, Вт	24 Вт
Типовое тепловыделение, БТЕ/ч	81,89 БТЕ/ч
Максимальная мощность, Вт	27 Вт
Максимальное тепловыделение, БТЕ/ч	92,13 БТЕ/ч

Совместимые модули и кабели

Кабель Ethernet

Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.

По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.

По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.

Категория кабеля	Где применяется	Рабочая частота	Максимальная скорость	Дальность
Cat 5	сети 100Base-T и 10Base-T	от 1 до 100 МГц	100 Мбит/с	100 м
Cat 5e	сети 1000Base-T	от 1 до 100 МГц	1 000 Мбит/с	100 м
Cat 6	сети 1000Base-T	от 1 до 250 МГц	1 000 Мбит/с	100 м
Cat 6a	сети 10GBase-T	от 1 до 500 МГц	10 Гбит/с	100 м
Cat 7	сети 10GBase-T	от 1 до 600 МГц	10 Гбит/с	100 м

Кабели Ethernet делятся на прямые и перекрёстные.

Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.

Перекрёстный и прямой кабели отличаются только порядком жил, данные они передают одинаково.

Коммутаторы Huawei серии S работают и с прямым, и с перекрёстным кабелем: порты сами подстраиваются под тип кабеля.

Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.

Оптические модули GE eSFP

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
LE2MGSC40DE0	02310KVV	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
LE2MGSC40ED0	02310KVU	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1310	02317346	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH40-SM1550	02317347	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
S-SFP-GE-LH80-SM1550	02317348	1000BASE-ZX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-BXU1-SC	02310TQH	нестандартный	SC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-EX-C	02312UUD	1000BASE-EX (нестандартный)	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-LX-SM1310	02315200	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1310-BIDI	02315285	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02315286	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX10-C	02312UUC	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02312UUB	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-ZBXD1	02311DDB	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
SFP-GE-ZBXU1	02311DDC	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 80 км
eSFP-GE-SX-MM850	02315204	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
OGSC10DD0	02310LJH	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
OGSC40DD0	02310LJJ	нестандартный	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
OGSM01880	02310LJG	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км
SFP-GE-BX-D1-I	02311DMA	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX-U1-I	02311DMF	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-BX40-D-I	02312TMC	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
SFP-GE-BX40-U-I	02312TMB	1000BASE-BX	LC	одномодовое	1 Гбит/с	одномодовое волокно: 40 км
eSFP-GE-SX-MM850	02313URD	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310	02313URF	1000BASE-LX10/LH	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-SX-C	02314KKF	1000BASE-SX	LC	многомодовое	1 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км
SFP-GE-LX-SM1310-BIDI	02314KKJ	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км
SFP-GE-LX-SM1490-BIDI	02314KKH	1000BASE-BX10	LC	одномодовое	1 Гбит/с	одномодовое волокно: 10 км

Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.

Оптические модули 10GE SFP+

Для этой модели: модуль OSXD22N00 не поддерживается.

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
OSX010000	02318170	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02310CNF	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
OSXD22N00	02310CRM	10GBASE-LRM	LC	многомодовое	10 Гбит/с	многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,1 км; многомодовое (полоса 500 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1, OM2, OM3): 0,22 км
SFP-10G-ER-1310	02311RLX	нестандартный, совместим с 10Gbase-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-C	02312UUH	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1270-BIDI	02311BJC	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-ER-SM1330-BIDI	02311BJB	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR-C	02312UUG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-SR-C	02312UUE	10GBASE-SR	LC	многомодовое	10 Гбит/с	многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км
SFP-10G-USR	02310MNW	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP-10G-ZR	02310SNN	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
OSX010000	02313URK	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-USR	02313URN	10GBASE-USR (нестандартный)	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,1 км
SFP+10GE-LH10-SM1310	02311MUU	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXD1	02310QDT	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-BXU1	02310QBJ	10GBASE-BX	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-SR	02311SKW	10GBASE-SR	LC	многомодовое	10 Гбит/с	многомодовое (OM3): 0,3 км
SFP-10G-iLR	02311BJJ	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-iLR-C	02312UUF	10GBASE-iLR (нестандартный)	LC	одномодовое	10 Гбит/с	одномодовое волокно: 1,4 км
SFP-10G-LR-I	02313ABG	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
OSX040N01	02314KKG	10GBASE-ER	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км
SFP-10G-LR	02313URL	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-C	02314KKE	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR	02310QDJ	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-LR-I	02314LBW	10GBASE-LR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 10 км
SFP-10G-ZR-BXD1	02315GJC	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км
SFP-10G-ZR-BXU1	02315GJB	10GBASE-ZR	LC	одномодовое	10 Гбит/с	одномодовое волокно: 80 км

Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).

Оптические модули 10GE-CWDM SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-10G-ZCW1471	02310SSG	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1491	02310SSF	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1511	02310SSE	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1531	02310SSD	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1551	02310SSC	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1571	02310SSB	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1591	02310SSA	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км
SFP-10G-ZCW1611	02310SRY	10G-CWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 70 км

Оптические модули 10GE-DWDM SFP+

Модуль	Парт-номер	Стандарт	Разъём	Волокно	Скорость	Дальность
SFP-10G-ZDWT	02310YUT	10GBASE-DWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 60 км
SFP-10G-ER-DWDM	02315GJA	10GBASE-DWDM	LC	одномодовое	10 Гбит/с	одномодовое волокно: 40 км

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 444,0 мм
Габариты с упаковкой В×Ш×Г, мм	150,0 × 710,0 × 560,0 мм
Вес без упаковки, кг	5,3 кг
Вес с упаковкой, кг	8,3 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	70 дБ(А)
Шум при обычной температуре, звуковое давление, дБ(А)	58 дБ(А)
Рабочая температура, °C	от −5 до +45 °C
Температура при кратковременной работе, °C	от −5 до +50 °C
Допустимая скорость изменения температуры, °C	На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. Вне обычного диапазона устройство работает недолго и при условиях: температура выше 45 °C держится не дольше 96 часов подряд, в сумме за год не больше 360 часов и не больше 15 раз. Если условия нарушены, устройство может выйти из строя. Дальность оптического модуля при такой работе не больше 10 км.
Температура хранения, °C	от −40 до +70 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	от 0 до 5 000 м
Высота хранения, м	от 0 до 5 000 м

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
Материал корпуса	Металл
Типовая мощность, Вт	75 Вт
Типовое тепловыделение, БТЕ/ч	255,91 БТЕ/ч
Максимальная мощность, Вт	Без PoE: 115 Вт без карт. С полной нагрузкой PoE: 1 924 Вт, из них 1 809 Вт на PoE, без карт
Максимальное тепловыделение, БТЕ/ч	Без PoE: 392,40 без карт. С полной нагрузкой PoE: 6564,88 без карт
Мощность без нагрузки, Вт	54 Вт
Наработка на отказ, лет	65,32
Наличие	> 0,99999
Число слотов карт расширения	1
Число слотов питания	2
Число вентиляторных модулей	2
Резервирование питания	Резервирование 1+1. Съёмные блоки AC и DC можно ставить в один коммутатор вместе.
Тип питания	Съёмный блок питания
Номинальное входное напряжение, В	Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В.
Диапазон входного напряжения, В	Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В.
Наибольший входной ток, А	Значения зависят от установленного съёмного блока питания.
Оперативная память	2 ГБ
Флеш-память	Всего 1 ГБ. Свободный объём показывает команда display version.
Консольный порт	RJ45
Порт управления ETH	RJ45
USB	Поддерживается
RTC	Поддерживается
Вход RPS	Не поддерживается
Защита от импульсов по портам, кВ	Синфазная помеха: ±6 кВ
Защита от импульсов по питанию, кВ	С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная.
Степень защиты от пыли и воды	IP20
Тип вентиляторов	Съёмный
Охлаждение	Охлаждение вентилятором с автоматической регулировкой оборотов
Направление обдува	Забор воздуха слева, спереди и справа, выброс назад
PoE	Поддерживается
Сертификация	Сертификация по ЭМС, безопасности и производству
