Парт-номер 02354LMB-002

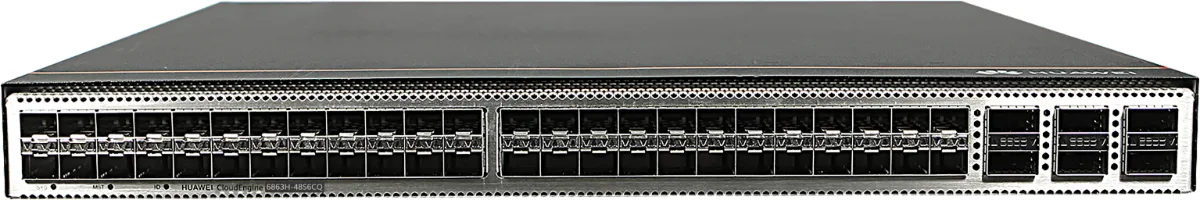

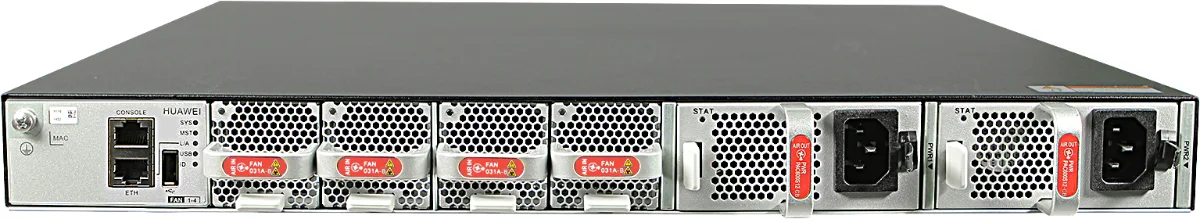

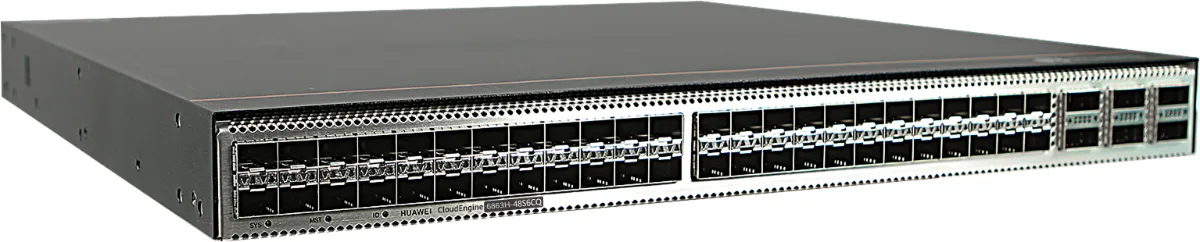

Коммутатор Huawei CE6863H-48S6CQ-B
- 48 портов
- по 25 Гбит/с
- Uplink 6 × 100 Гбит/с
- питание AC
от 457 985 ₽
Цена за штуку со склада в Китае
В наличии 22 шт на складе в Китае
14 рабочих дней до Москвы с таможенным оформлением.
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Коммутатор доступа для серверной стойки на платформе CE6863H: 48 портов по 25 Гбит/с и шесть аплинков по 100 Гбит/с. Задача та же, что у соседней серии CE6863E, различие в поколении платформы и наборе функций фабрики.
Характеристики словами
Портов доступа 48, все оптические, по 25 Гбит/с, плюс шесть аплинков 100 Гбит/с: итого 54 порта в корпусе 1U. Питание AC, блок в комплекте. Обдув Port-side Intake, то есть воздух заходит со стороны портов.
Индекс заканчивается на B: холодный воздух коммутатор берёт со стороны портов и выбрасывает назад. Это раскладка для зала, где порты смотрят в холодный коридор. Для обратной схемы у Huawei есть исполнение с F. Правило одно: направление обдува коммутатора и серверов в стойке совпадает, иначе тёплый выход одного попадает на вход другого.
Настройка идёт через консоль, веб-интерфейс или систему управления дата-центром. При вводе стойки удобно сразу задать схему нумерации портов и придерживаться её на всех коммутаторах зала: диагностика при аварии ускоряется в разы.
Что докупить
Трансиверы SFP28 к серверам и QSFP28 к фабрике, DAC-кабели между соседними стойками, второй блок питания в отдельный ввод. В серии есть исполнения с обратным потоком воздуха и варианты с индексом ноль в конце, они отличаются заводской комплектацией.
Соседние исполнения
Ближайшая замена с тем же набором портов это CE6863E-48S6CQ-B из соседней серии, она есть на складе. Когда серверы работают на 10 Гбит/с, дешевле обходится CE6881-48S6CQ-B, а под 25 Гбит/с с восемью аплинками смотрят CE6865E-48S8CQ-B. Полный список на странице серии CE6863H. Соседние серии собраны в категории «Стоечные коммутаторы ЦОД».
Наличие и поставка
На складе в Китае Huawei CE6863H-48S6CQ-B есть, 14 рабочих дней до Москвы, цена 457 985 ₽ с НДС 22 %. Спецификацию с трансиверами, блоками питания и кабелями считаем под конкретную стойку, чтобы коммутатор приехал готовым к монтажу.
Вопросы и ответы
Что выбрать: CE6863H или CE6863E
По портам они равны, поэтому решает контекст. Если в дата-центре уже стоят коммутаторы одной из этих серий, берите такую же: одинаковые прошивки, общий запас модулей и предсказуемое поведение фабрики. Для новой сети сравнивают цену и срок поддержки платформы на момент закупки.
Можно ли собрать пару для резерва
В дата-центре так и делают: два коммутатора в стойке, серверы подключены к обоим агрегированными каналами. Схема переживает и отказ железки, и обновление прошивки по очереди. Стек в такой роли применяют редко: он перезагружается целиком, что убивает смысл резервирования.
Сколько трансиверов понадобится
По одному модулю SFP28 на каждый занятый порт доступа и QSFP28 на каждый используемый аплинк. При полной загрузке это больше полусотни модулей, и в бюджете проекта они занимают долю, сопоставимую с самим коммутатором. Обычно их докупают по мере заполнения стойки.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02354LMB-002. Трансиверы и второй блок питания подбираем отдельными строками спецификации.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 25 Гбит/с |
| Тип портов | оптические |
| Порты Uplink | 6 × 100 Гбит/с |
| Скорость Uplink | 100 Гбит/с |
| Количество портов Uplink | 6 |
| Комплектность питания | блок в комплекте |
| Тип питания | AC |
| Всего портов, с Uplink | 54 |

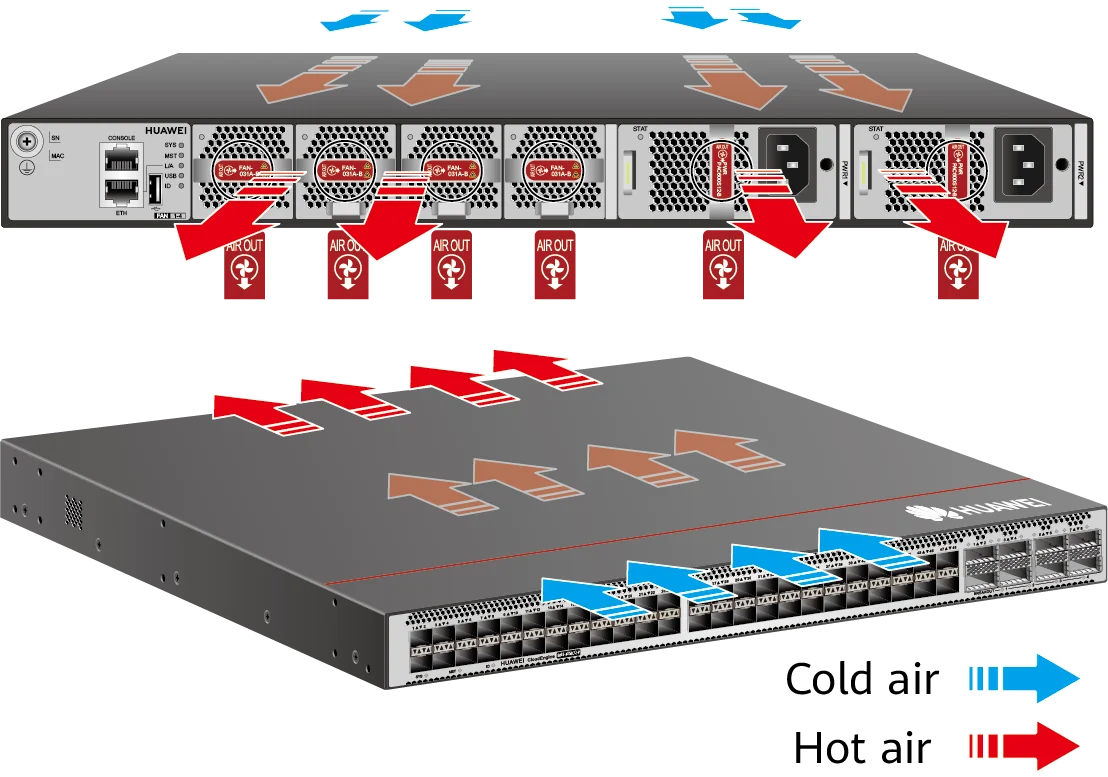

| Направление охлаждения | Port-side Intake |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Вес брутто, кг | 12,646 |
| Типовая мощность, Вт | 226 |
| Вес нетто, кг | 5,7 |
| Максимальная мощность, Вт | 384 |
| Максимальное тепловыделение, БТЕ/ч | 1310 |
| Серия | CE6863H |
Назначение
- CE6863H-48S6CQ (02354LMA)
- CE6863H-48S6CQ (02354LMA-001)
- CE6863H-48S6CQ (02354LMA-002)
- CE6863H-48S6CQ (02354LMA-003)
| Параметр | Значение |
|---|---|
| Описание | Коммутатор CE6863H-48S6CQ: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, без вентиляторов и блоков питания |
| Парт-номер | 02354LMA |
| Модель | CE6863H-48S6CQ |
| Первая версия ПО | V300R021C10 |
| Другие парт-номера | 02354LMB: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов. 02354LMC: та же комплектация с выбросом воздуха со стороны портов |
| Короткое имя | CE6863H |
- Коммутатор не поддерживает стекирование.
- Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
- После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.
| Параметр | Значение |
|---|---|
| Описание | Коммутатор CE6863H-48S6CQ: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, без вентиляторов и блоков питания |
| Парт-номер | 02354LMA-001 |
| Модель | CE6863H-48S6CQ |
| Первая версия ПО | V300R021C10 |
| Другие парт-номера | 02354LMB-001: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов. 02354LMC-001: та же комплектация с выбросом воздуха со стороны портов |
| Короткое имя | CE6863H |
- Коммутатор не поддерживает стекирование.
- Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
- После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.
| Параметр | Значение |
|---|---|
| Описание | Коммутатор CE6863H-48S6CQ: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, без вентиляторов и блоков питания |
| Парт-номер | 02354LMA-002 |
| Модель | CE6863H-48S6CQ |
| Первая версия ПО | V300R022C00 |
| Другие парт-номера | 02354LMB-002: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов. 02354LMC-002: то же с выбросом воздуха. 02356DKX и 02356DKY: те же исполнения с программной лицензией |
| Короткое имя | CE6863H |
- Коммутатор не поддерживает стекирование.
- Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
- После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.
| Параметр | Значение |
|---|---|
| Описание | Коммутатор CE6863H-48S6CQ: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, без вентиляторов и блоков питания |
| Парт-номер | 02354LMA-003 |
| Модель | CE6863H-48S6CQ |
| Первая версия ПО | V300R022C00 |
| Другие парт-номера | 02354LMB-003: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов. 02354LMC-003: то же с выбросом воздуха. 02355MCW: без вентиляторов и блоков питания. 02355MCX и 02355MCY: с забором и с выбросом воздуха |
| Короткое имя | CE6863H |
- Коммутатор не поддерживает стекирование.
- Развёртывание с USB-накопителя работает начиная с версии V300R025C00.
- После обновления на V300R025C00 и новее устройство шумит сильнее: обороты вентиляторов по умолчанию подняты, чтобы снизить рабочую температуру и отказы узлов. Это нормальное поведение.

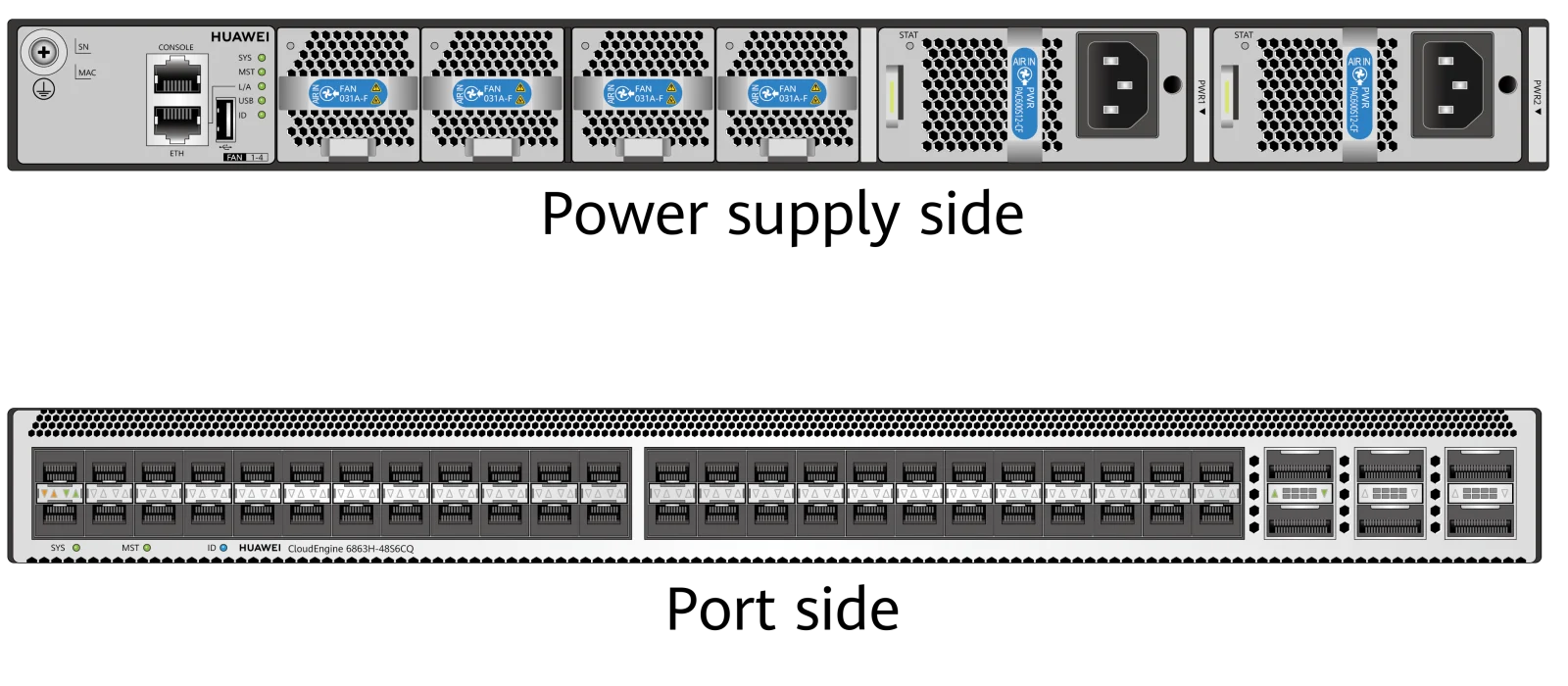

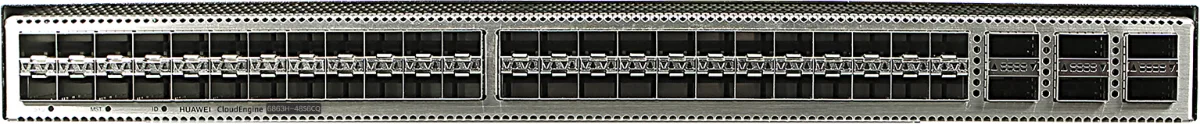

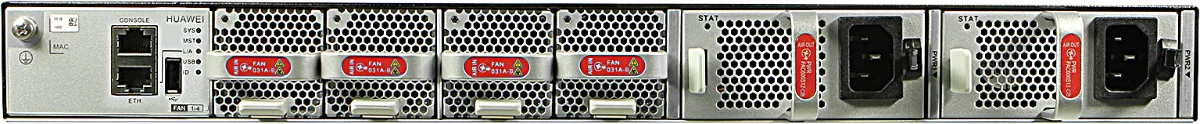

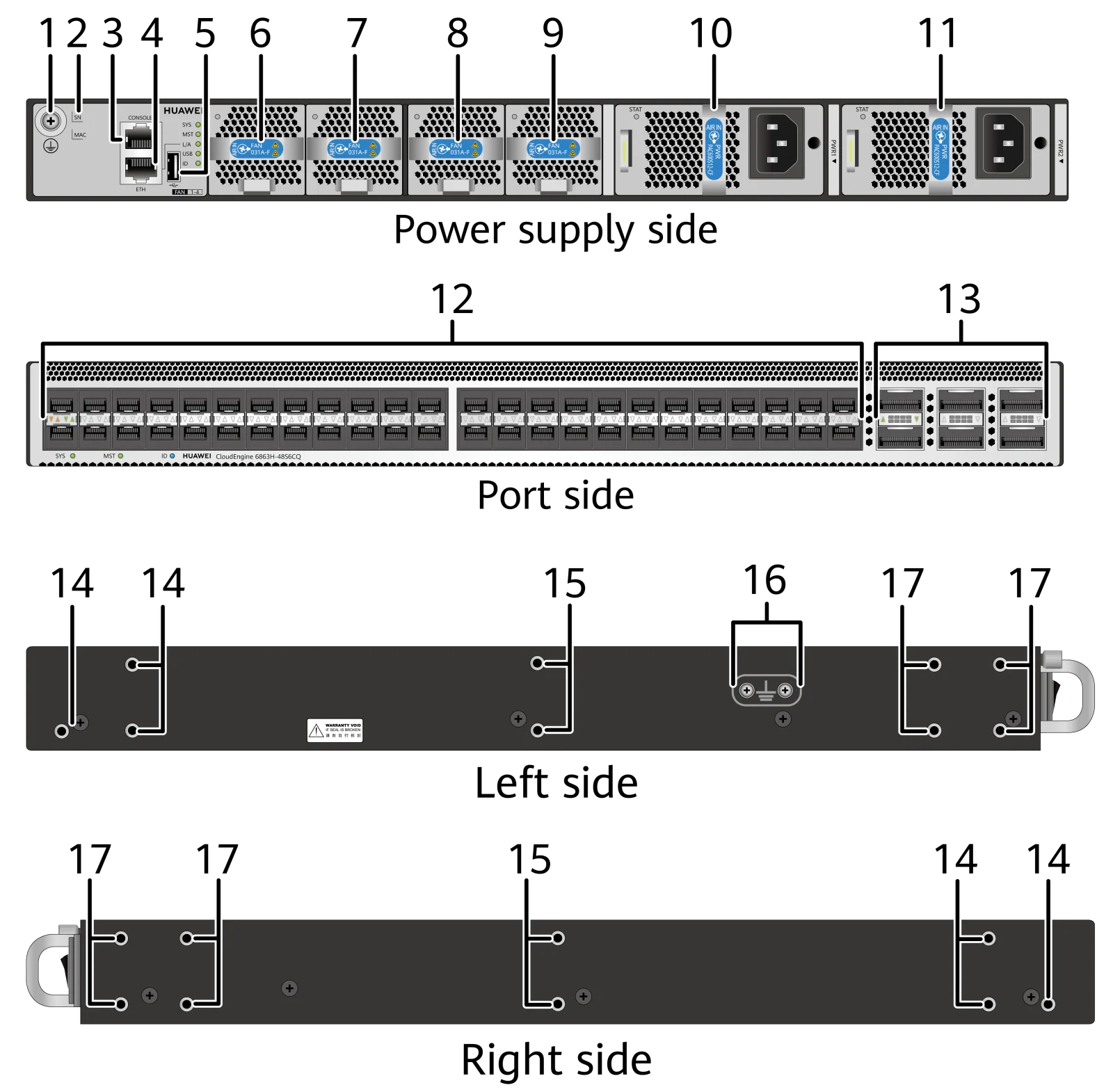

Портовая панель
Изображения в документе справочные.
| 1. Винт заземления | 2. Серийный номер ESN и MAC-адрес. Код можно считать сканером. | 3. Консольный порт | 4. Порт управления ETH, RJ45 | 5. Порт USB |
|---|---|---|---|---|
| 6-9. Четыре слота вентиляторов | 10-11. Два слота питания | 12. Сорок восемь оптических портов 10GE/25GE SFP28 | 13. Шесть оптических портов 40GE/100GE QSFP28 | 14. Три отверстия под кронштейн со стороны портов |
| 15. Два отверстия под кронштейн посередине | 16. Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT | 17. Четыре отверстия под кронштейн со стороны питания | - | - |
Изображения в документе справочные.
| 1. Винт заземления | 2. Серийный номер ESN и MAC-адрес. Код можно считать сканером. | 3. Консольный порт | 4. Порт управления ETH, RJ45 | 5. Порт USB |
|---|---|---|---|---|
| 6-9. Четыре слота вентиляторов | 10-11. Два слота питания | 12. Сорок восемь оптических портов 10GE/25GE SFP28 | 13. Шесть оптических портов 40GE/100GE QSFP28 | 14. Три отверстия под кронштейн со стороны портов |
| 15. Два отверстия под кронштейн посередине | 16. Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT | 17. Четыре отверстия под кронштейн со стороны питания | - | - |
Изображения в документе справочные.
| 1. Винт заземления | 2. Серийный номер ESN и MAC-адрес. Код можно считать сканером. | 3. Консольный порт | 4. Порт управления ETH, RJ45 | 5. Порт USB |
|---|---|---|---|---|
| 6-9. Четыре слота вентиляторов | 10-11. Два слота питания | 12. Сорок восемь оптических портов 10GE/25GE SFP28 | 13. Шесть оптических портов 40GE/100GE QSFP28 | 14. Три отверстия под кронштейн со стороны портов |
| 15. Два отверстия под кронштейн посередине | 16. Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT | 17. Четыре отверстия под кронштейн со стороны питания | - | - |
Изображения в документе справочные.
| 1. Винт заземления | 2. Серийный номер ESN и MAC-адрес. Код можно считать сканером. | 3. Консольный порт | 4. Порт управления ETH, RJ45 | 5. Порт USB |
|---|---|---|---|---|
| 6-9. Четыре слота вентиляторов | 10-11. Два слота питания | 12. Сорок восемь оптических портов 10GE/25GE SFP28 | 13. Шесть оптических портов 40GE/100GE QSFP28 | 14. Три отверстия под кронштейн со стороны портов |
| 15. Два отверстия под кронштейн посередине | 16. Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT | 17. Четыре отверстия под кронштейн со стороны питания | - | - |
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE/25GE SFP28 | SFP28 | Параметры порта зависят от модуля или кабеля. Ограничения: порты 25GE работают и как 10GE. В режиме GE порты собраны в группы 1-8, 9-12, 13-16, 17-24, 25-28, 29-36, 37-44 и 45-48. Команда port mode GE на любом порту группы переводит на 1 Гбит/с всю группу, и подняться такие порты смогут только со средой GE, иначе уходят в Down. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 25GE длиной 1 м и 10GE длиной 1, 3 и 5 м, автосогласование по меди не работает. Кабели 25GE идут только на межшассийные каналы M-LAG. Стандарт IEEE 802.3by, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические и медные модули 10GE SFP+, оптические модули 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. Модули 25G/10G-SR доступны начиная с V300R024C10. Медные модули GE работают на 100 или 1000 Мбит/с, начиная с V300R024C10 доступны медные модули 10GE, только на 10 Гбит/с, во всех случаях только полный дуплекс. Ограничения по медным модулям: они не отвечают стандарту EN 50121-4 для железной дороги и не работают, если устройство или подключённый терминал стоит ближе трёх метров к пути, либо кабель длиннее 30 м проходит ближе десяти метров к пути. Кабель Ethernet нельзя выводить на улицу. |
| Оптический порт 40GE/100GE QSFP28 | QSFP28 | Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс. | Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бод, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | Работает с накопителями USB 2.0. |
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE/25GE SFP28 | SFP28 | Параметры порта зависят от модуля или кабеля. Ограничения: порты 25GE работают и как 10GE. В режиме GE порты собраны в группы 1-8, 9-12, 13-16, 17-24, 25-28, 29-36, 37-44 и 45-48. Команда port mode GE на любом порту группы переводит на 1 Гбит/с всю группу, и подняться такие порты смогут только со средой GE, иначе уходят в Down. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 25GE длиной 1 м и 10GE длиной 1, 3 и 5 м, автосогласование по меди не работает. Кабели 25GE идут только на межшассийные каналы M-LAG. Стандарт IEEE 802.3by, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические и медные модули 10GE SFP+, оптические модули 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. Модули 25G/10G-SR доступны начиная с V300R024C10. Медные модули GE работают на 100 или 1000 Мбит/с, начиная с V300R024C10 доступны медные модули 10GE, только на 10 Гбит/с, во всех случаях только полный дуплекс. Ограничения по медным модулям: они не отвечают стандарту EN 50121-4 для железной дороги и не работают, если устройство или подключённый терминал стоит ближе трёх метров к пути, либо кабель длиннее 30 м проходит ближе десяти метров к пути. Кабель Ethernet нельзя выводить на улицу. |
| Оптический порт 40GE/100GE QSFP28 | QSFP28 | Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс. | Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бод, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | Работает с накопителями USB 2.0. |
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE/25GE SFP28 | SFP28 | Параметры порта зависят от модуля или кабеля. Ограничения: порты 25GE работают и как 10GE. В режиме GE порты собраны в группы 1-8, 9-12, 13-16, 17-24, 25-28, 29-36, 37-44 и 45-48. Команда port mode GE на любом порту группы переводит на 1 Гбит/с всю группу, и подняться такие порты смогут только со средой GE, иначе уходят в Down. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 25GE длиной 1 м и 10GE длиной 1, 3 и 5 м, автосогласование по меди не работает. Кабели 25GE идут только на межшассийные каналы M-LAG. Стандарт IEEE 802.3by, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические и медные модули 10GE SFP+, оптические модули 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. Модули 25G/10G-SR доступны начиная с V300R024C10. Медные модули GE работают на 100 или 1000 Мбит/с, начиная с V300R024C10 доступны медные модули 10GE, только на 10 Гбит/с, во всех случаях только полный дуплекс. Ограничения по медным модулям: они не отвечают стандарту EN 50121-4 для железной дороги и не работают, если устройство или подключённый терминал стоит ближе трёх метров к пути, либо кабель длиннее 30 м проходит ближе десяти метров к пути. Кабель Ethernet нельзя выводить на улицу. |
| Оптический порт 40GE/100GE QSFP28 | QSFP28 | Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс. | Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бод, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | Работает с накопителями USB 2.0. |
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE/25GE SFP28 | SFP28 | Параметры порта зависят от модуля или кабеля. Ограничения: порты 25GE работают и как 10GE. В режиме GE порты собраны в группы 1-8, 9-12, 13-16, 17-24, 25-28, 29-36, 37-44 и 45-48. Команда port mode GE на любом порту группы переводит на 1 Гбит/с всю группу, и подняться такие порты смогут только со средой GE, иначе уходят в Down. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 25GE длиной 1 м и 10GE длиной 1, 3 и 5 м, автосогласование по меди не работает. Кабели 25GE идут только на межшассийные каналы M-LAG. Стандарт IEEE 802.3by, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические и медные модули 10GE SFP+, оптические модули 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. Модули 25G/10G-SR доступны начиная с V300R024C10. Медные модули GE работают на 100 или 1000 Мбит/с, начиная с V300R024C10 доступны медные модули 10GE, только на 10 Гбит/с, во всех случаях только полный дуплекс. Ограничения по медным модулям: они не отвечают стандарту EN 50121-4 для железной дороги и не работают, если устройство или подключённый терминал стоит ближе трёх метров к пути, либо кабель длиннее 30 м проходит ближе десяти метров к пути. Кабель Ethernet нельзя выводить на улицу. |
| Оптический порт 40GE/100GE QSFP28 | QSFP28 | Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс. | Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бод, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB 2.0 Type A | Начиная с V300R025C00 в порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | Работает с накопителями USB 2.0. |

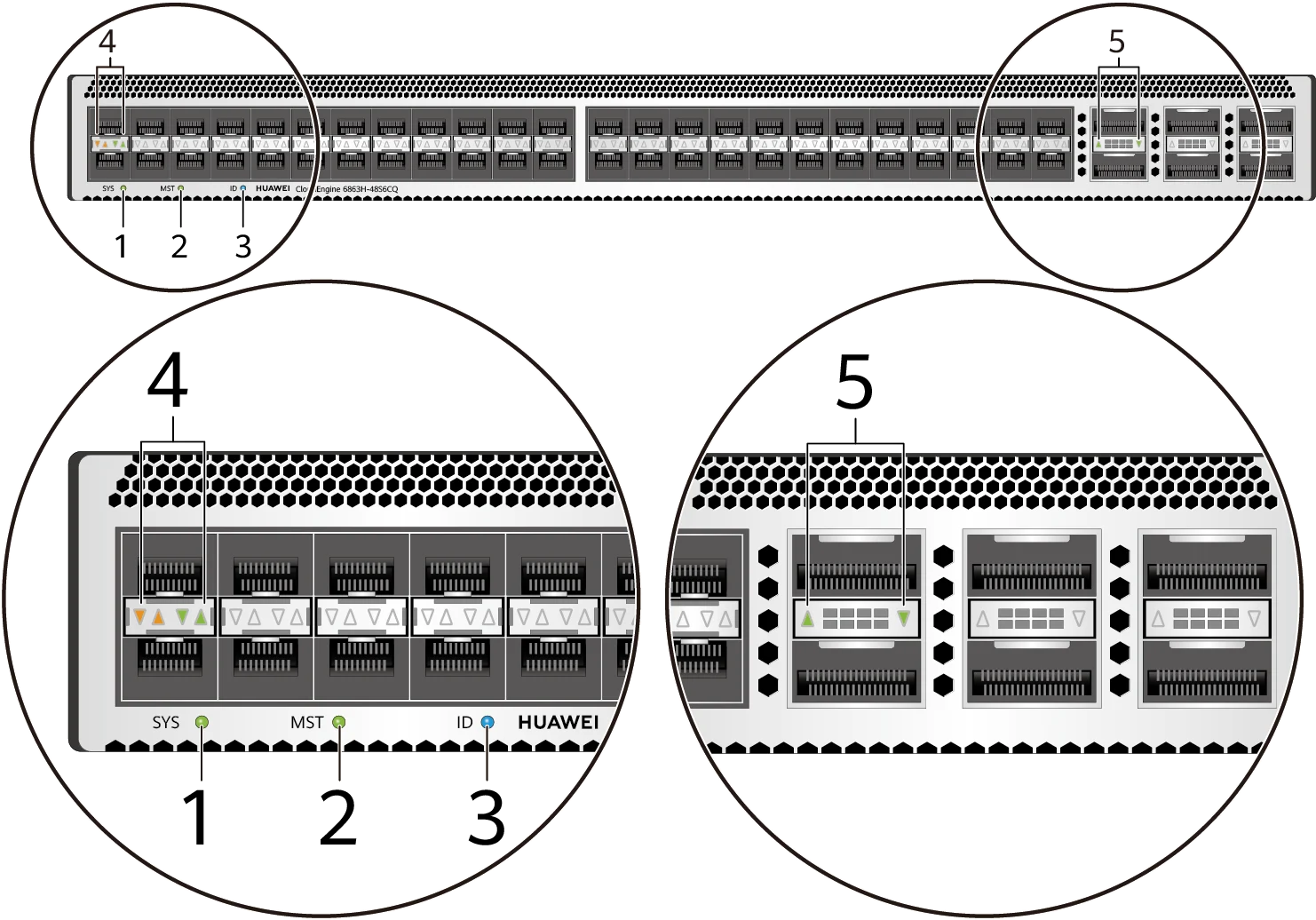

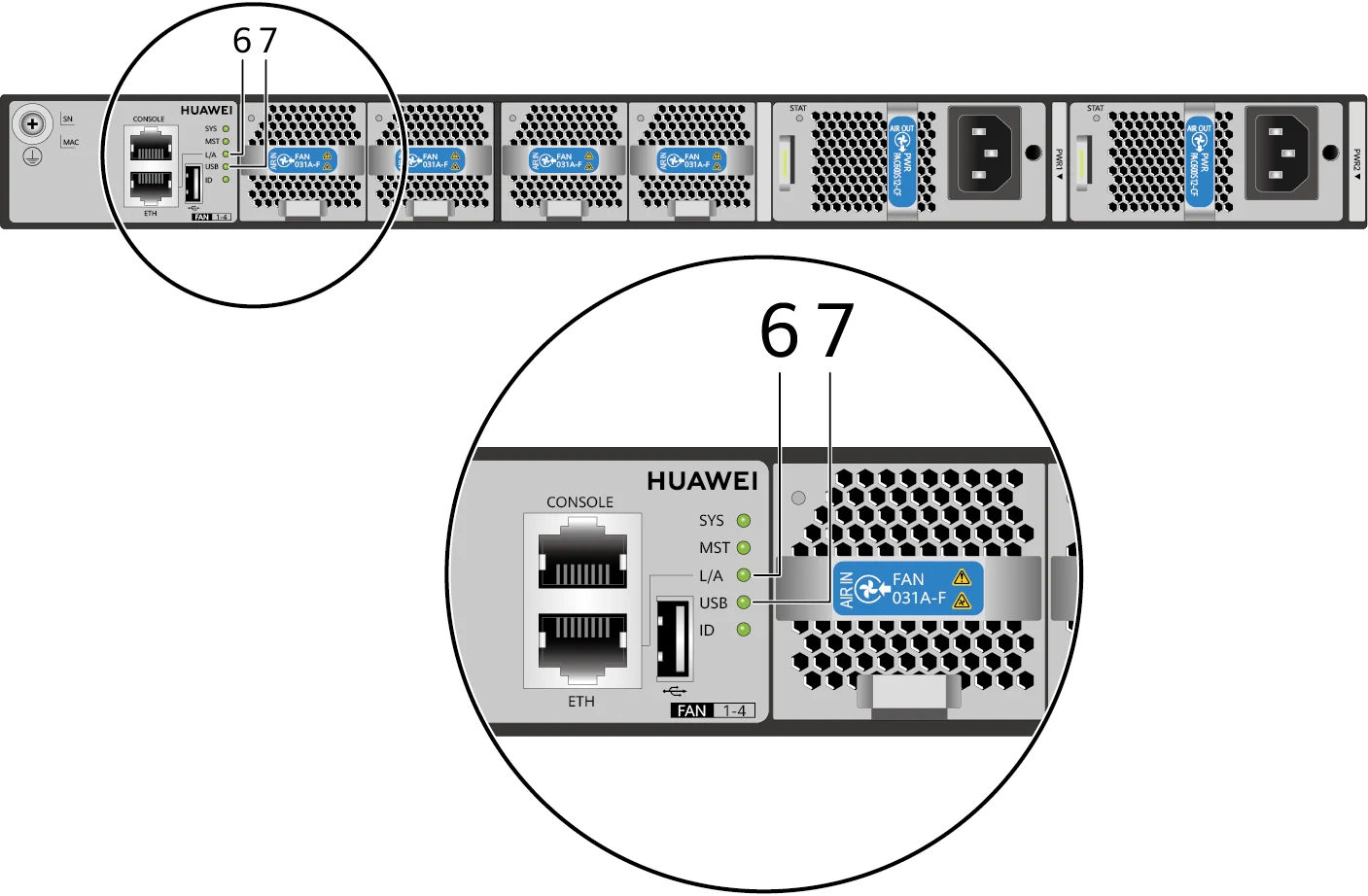

Индикаторы и кнопки
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 10GE/25GE
- 5Индикатор порта 40GE/100GE
- 6Индикатор порта управления
- 7Индикатор развёртывания с USB
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
MSTИндикатор роли в стеке
- не горитФункция зарезервирована и не включена.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор порта 10GE/25GE. У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Индикатор порта 40GE/100GE. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB. Появился в версии V300R025C00.
- не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 10GE/25GE
- 5Индикатор порта 40GE/100GE
- 6Индикатор порта управления
- 7Индикатор развёртывания с USB
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
MSTИндикатор роли в стеке
- не горитФункция зарезервирована и не включена.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор порта 10GE/25GE. У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Индикатор порта 40GE/100GE. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB. Появился в версии V300R025C00.
- не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 10GE/25GE
- 5Индикатор порта 40GE/100GE
- 6Индикатор порта управления
- 7Индикатор развёртывания с USB
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
MSTИндикатор роли в стеке
- не горитФункция зарезервирована и не включена.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор порта 10GE/25GE. У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Индикатор порта 40GE/100GE. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB. Появился в версии V300R025C00.
- не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 10GE/25GE
- 5Индикатор порта 40GE/100GE
- 6Индикатор порта управления
- 7Индикатор развёртывания с USB
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСбой при запуске устройства.
MSTИндикатор роли в стеке
- не горитФункция зарезервирована и не включена.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор порта 10GE/25GE. У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Индикатор порта 40GE/100GE. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB. Появился в версии V300R025C00.
- не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
Питание

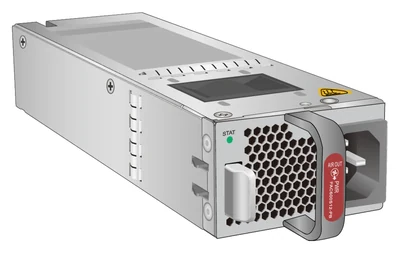

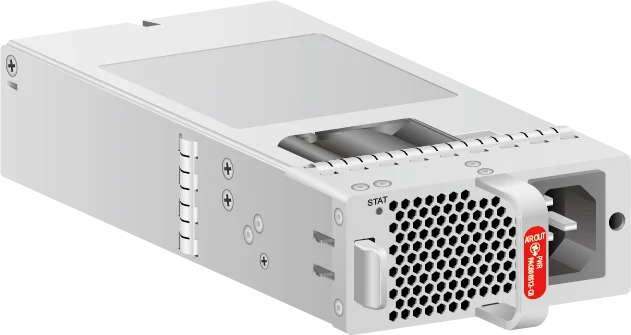

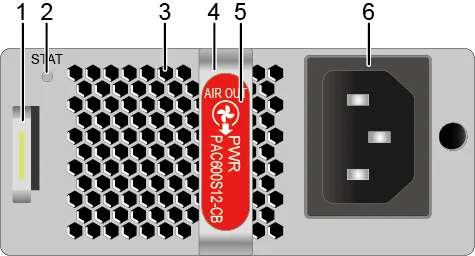

PAC600S12-CB (Блок питания AC 600 Вт (выброс воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания AC 600 Вт (выброс воздуха со стороны панели питания) |
| Парт-номер | 02312FFU |
| Модель | PAC600S12-CB |
| Примечание | Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. |
STATИндикатор питания
- зелёный, не горитВход ненормален (нет питания или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигаетВыход ненормален (повышенный ток или короткое замыкание).
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём кабеля питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Выброс воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 90,0 × 214,5 мм |
| Вес без упаковки, кг | 0,94 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 47 до 63 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |

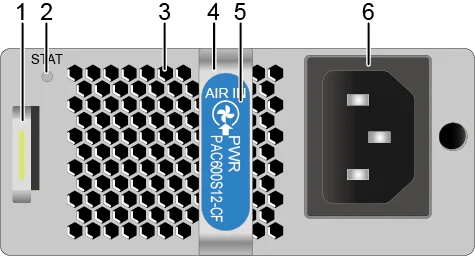

PAC600S12-CF (Блок питания AC 600 Вт (забор воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания AC 600 Вт (забор воздуха со стороны панели питания) |
| Парт-номер | 02312KNA |
| Модель | PAC600S12-CF |
| Примечание | Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. |
STATИндикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигаетВыход ненормален (повышенный ток или короткое замыкание).
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В обоих состояниях защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты блок питания прекращает подачу с перерывами. После устранения повышенного напряжения на выходе подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Забор воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 90,0 × 214,5 мм |
| Вес без упаковки, кг | 0,94 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 47 до 63 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |

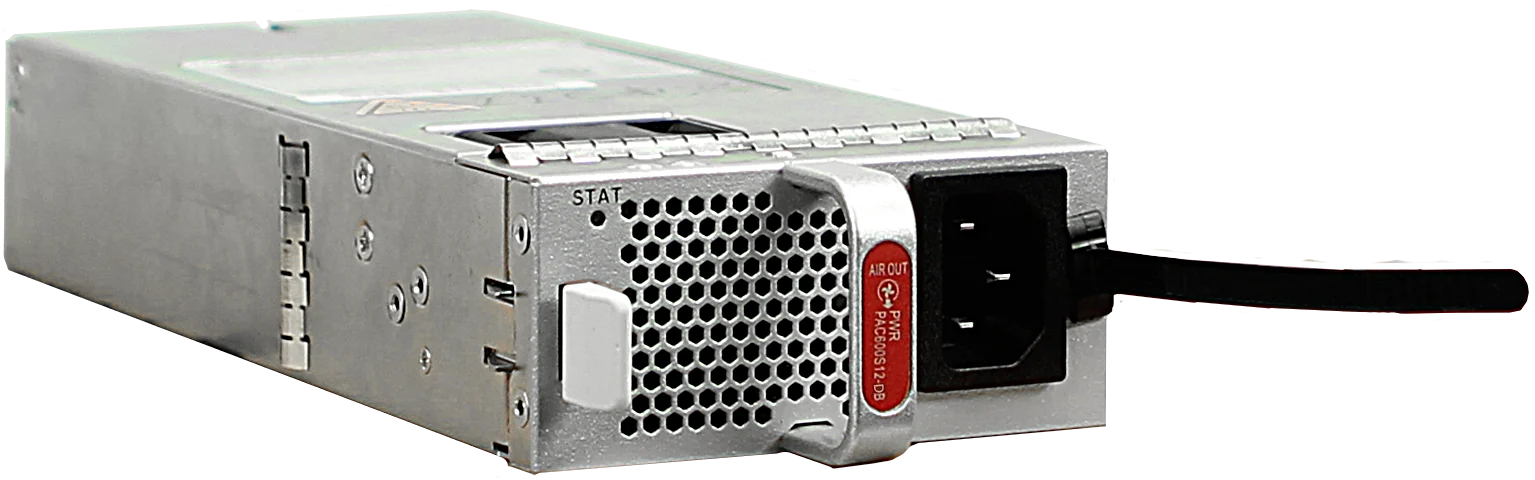

PAC600S12-DB (Блок питания AC 600 Вт (выброс воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания AC 600 Вт (выброс воздуха со стороны панели питания) |
| Парт-номер | 02131740 |
| Модель | PAC600S12-DB |
| Примечание | Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. |
STATИндикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигаетВыход ненормален (повышенный ток или короткое замыкание).
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В обоих состояниях защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты блок питания прекращает подачу с перерывами. После устранения повышенного напряжения на выходе подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Выброс воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40,0 × 90,0 × 205,0 мм |
| Вес без упаковки, кг | 0,95 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |

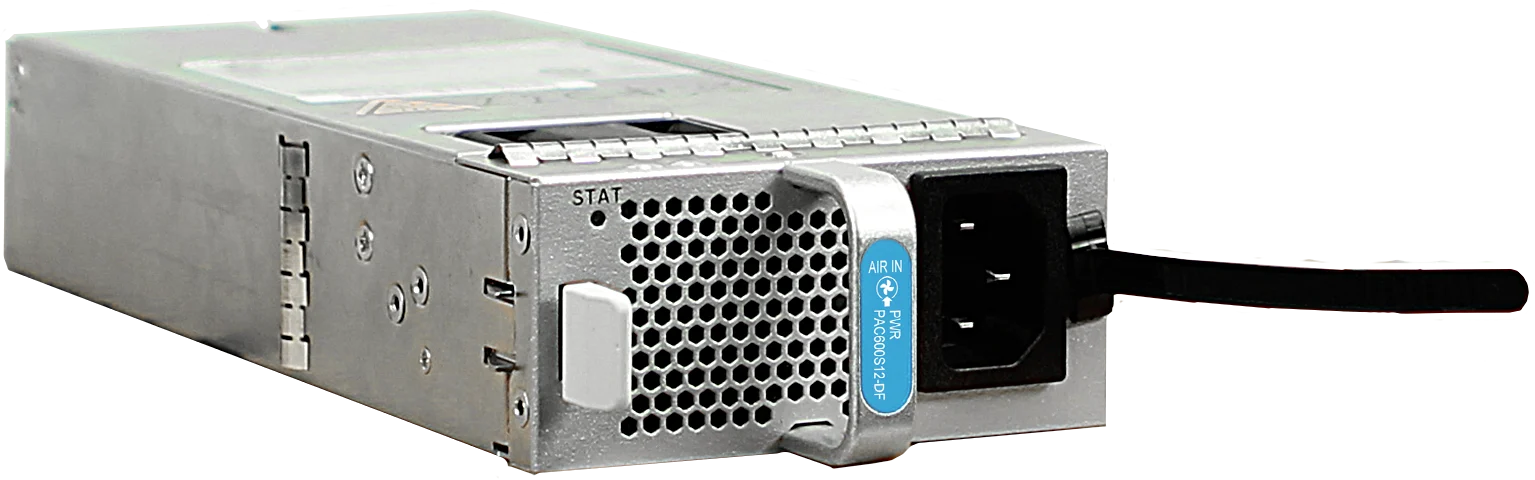

PAC600S12-DF (Блок питания AC 600 Вт (забор воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания AC 600 Вт (забор воздуха со стороны панели питания) |
| Парт-номер | 02131741 |
| Модель | PAC600S12-DF |
| Примечание | Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. |
STATИндикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигаетВыход ненормален (повышенный ток или короткое замыкание).
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В обоих состояниях защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты блок питания прекращает подачу с перерывами. После устранения повышенного напряжения на выходе подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Забор воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40,0 × 90,0 × 205,0 мм |
| Вес без упаковки, кг | 0,95 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |
PAC600S12-EB (Блок питания AC 600 Вт (выброс воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания AC 600 Вт (выброс воздуха со стороны панели питания) |
| Парт-номер | 02312FFU-002 |
| Модель | PAC600S12-EB |
| Примечание | Если блок питания перешёл в защиту от перегрева, снизьте температуру шасси. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. |
STATИндикатор питания
- зелёный, не горитВход ненормален (нет питания или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигаетВыход ненормален (повышенный ток или короткое замыкание).
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём кабеля питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Выброс воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40,0 × 90,0 × 205,0 мм |
| Вес без упаковки, кг | 0,985 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |

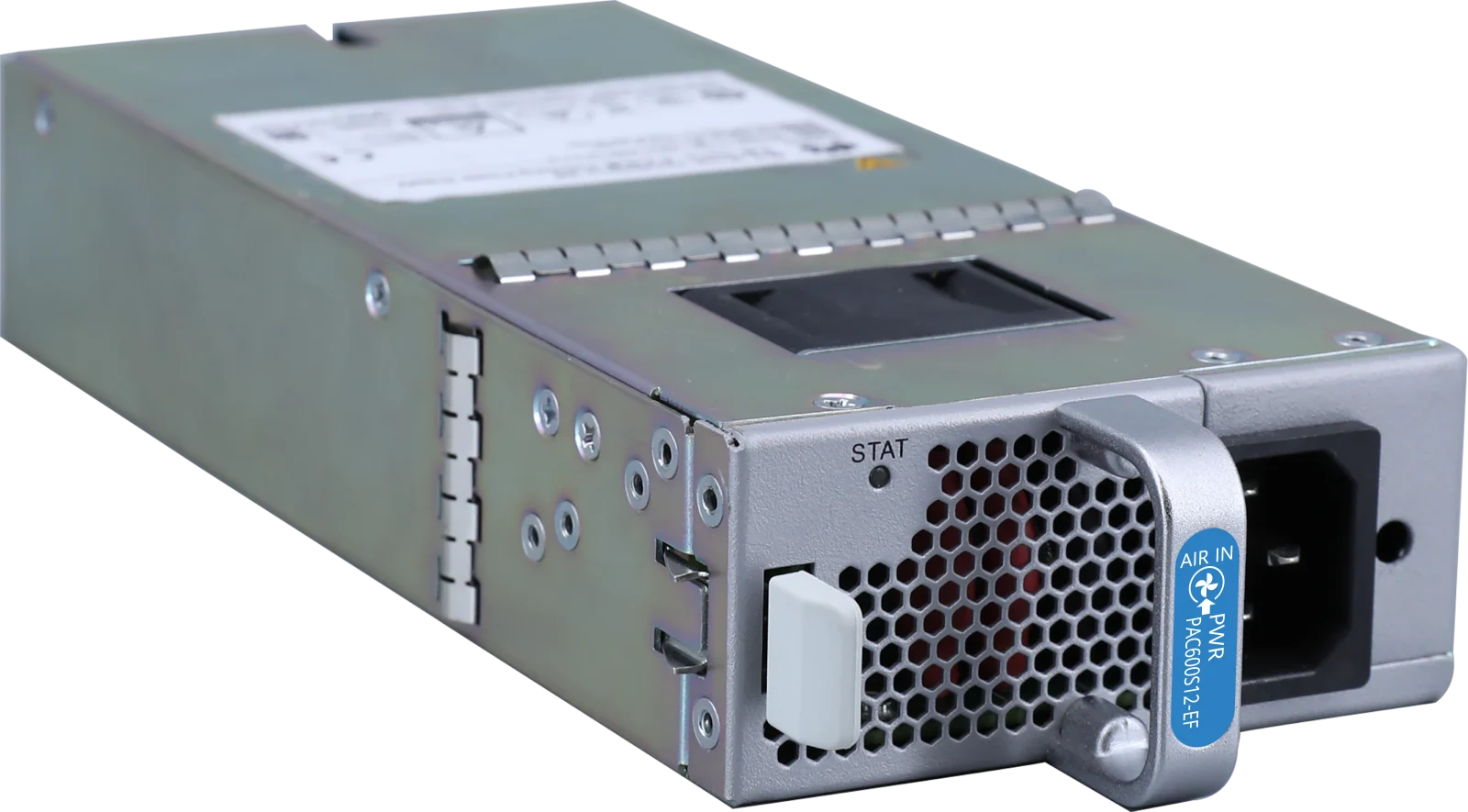

PAC600S12-EF (Блок питания AC 600 Вт (забор воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания AC 600 Вт (забор воздуха со стороны панели питания) |
| Парт-номер | 02313RMT |
| Модель | PAC600S12-EF |
| Примечание | Если блок питания перешёл в защиту от перегрева, снизьте температуру шасси. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. |
STATИндикатор питания
- зелёный, не горитВход ненормален (нет питания или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигаетВыход ненормален (повышенный ток или короткое замыкание).
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём кабеля питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Забор воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 40,0 × 90,0 × 205,0 мм |
| Вес без упаковки, кг | 0,985 кг |
| Вес с упаковкой, кг | 1 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |

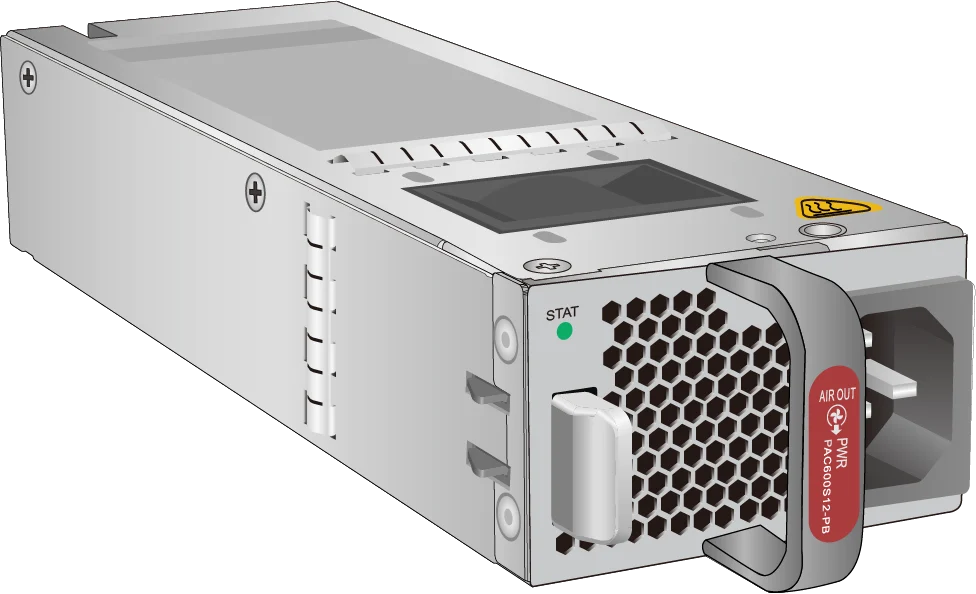

PAC600S12-PB (Блок питания 600 Вт, AC и 240 В DC (выброс воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания 600 Вт, AC и 240 В DC (выброс воздуха со стороны панели питания) |
| Парт-номер | 02313BUS |
| Модель | PAC600S12-PB |
| Примечание | 1. Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. 2. На каждый блок питания желательно ставить свой автомат защиты. При номинале ниже C25 отдельный автомат на блок обязателен. Если один автомат подключают к нескольким блокам, его номинал должен быть C25 или выше. |
STATИндикатор питания
- зелёный, не горитВход ненормален (нет питания или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигает с частотой 4 ГцЗагрузка без остановки работы
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём кабеля питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Выброс воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 66,0 × 215,0 мм |
| Вес без упаковки, кг | 1 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |

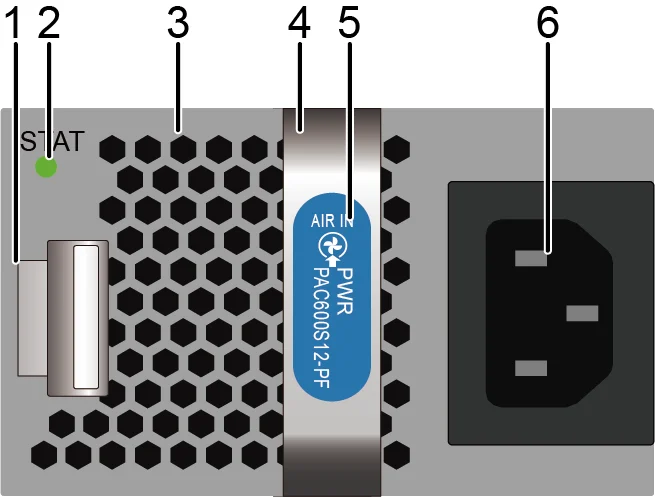

PAC600S12-PF (Блок питания 600 Вт, AC и 240 В DC (забор воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания 600 Вт, AC и 240 В DC (забор воздуха со стороны панели питания) |
| Парт-номер | 02313BUW |
| Модель | PAC600S12-PF |
| Примечание | 1. Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. 2. На каждый блок питания желательно ставить свой автомат защиты. При номинале ниже C25 отдельный автомат на блок обязателен. Если один автомат подключают к нескольким блокам, его номинал должен быть C25 или выше. |
STATИндикатор питания
- зелёный, не горитВход ненормален (нет питания или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигает с частотой 4 ГцЗагрузка без остановки работы
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём кабеля питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Забор воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 66,0 × 215,0 мм |
| Вес без упаковки, кг | 1 кг |
| Вес с упаковкой, кг | 1 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |

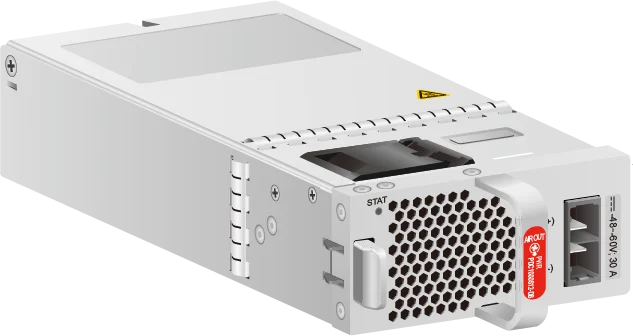

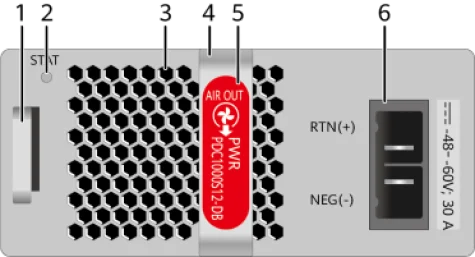

PDC1000S12-DB (Блок питания DC 1000 Вт (выброс воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания DC 1000 Вт (выброс воздуха со стороны панели питания) |
| Парт-номер | 02312QJK |
| Модель | PDC1000S12-DB |
| Примечание | Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. |
STATИндикатор питания
- зелёный, не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо блок питания в защите от перегрева.
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигаетИдёт обновление или откат ПО устройства, либо выход ненормален (повышенный ток, короткое замыкание или повышенное напряжение).
| Порт | Описание |
|---|---|
| NEG(-) | Вход питания −48 или −60 В |
| RTN(+) | Вход питания BGND |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Выброс воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 90,0 × 214,5 мм |
| Вес без упаковки, кг | 0,86 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от −48 до −60 В DC |
| Диапазон входного напряжения, В | от −38,4 до −72 В DC |
| Номинальный входной ток, А | 30 А |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 83,3 А |
| Номинальная выходная мощность, Вт | 1000 Вт |

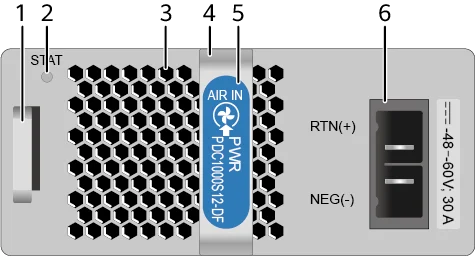

PDC1000S12-DF (Блок питания DC 1000 Вт (забор воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания DC 1000 Вт (забор воздуха со стороны панели питания) |
| Парт-номер | 02312QJL |
| Модель | PDC1000S12-DF |
| Примечание | Если блок питания перешёл в защиту от перегрева, снизьте температуру в помещении. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. |
STATИндикатор питания
- зелёный, горит ровноБлок питания работает нормально.
- красный, горит ровноВыход ненормален из-за отказа вентилятора, защиты блока от перегрева, защиты от повышенного входного тока или короткого замыкания, защиты от повышенного выходного напряжения. Либо сработала защита от пониженного входного напряжения.
- двухцветный индикатор не горит, не горитПитания на входе нет (вспомогательный источник не работает) либо подано обратное напряжение.
- зелёный, мигает с частотой 4 ГцЗагрузка без остановки работы
- зелёный, мигает с частотой 1 ГцДежурный режим: блок включён, но не вставлен в систему
| Порт | Описание |
|---|---|
| NEG (-) | Вход питания −48 или −60 В |
| RTN (+) | Вход питания BGND |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Забор воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 90,0 × 214,5 мм |
| Вес без упаковки, кг | 0,86 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от −48 до −60 В DC |
| Диапазон входного напряжения, В | от −38,4 до −72 В DC |
| Номинальный входной ток, А | 30 А |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 83,3 А |
| Номинальная выходная мощность, Вт | 1000 Вт |

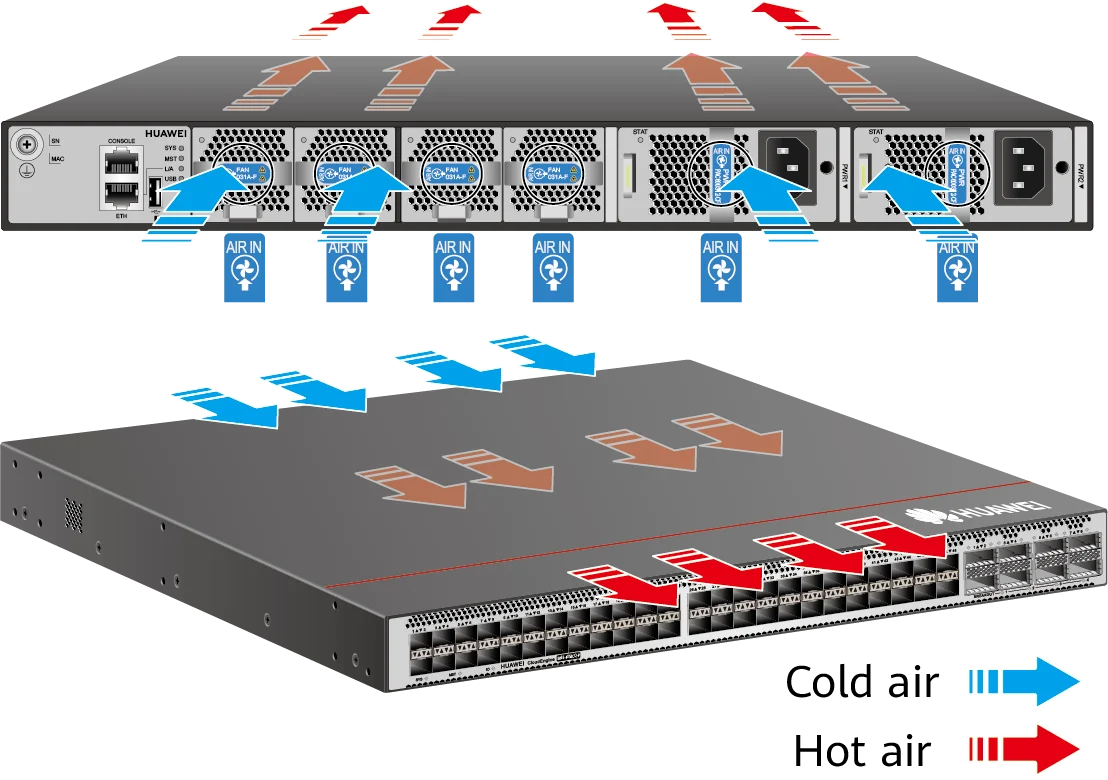

Охлаждение и направление обдува
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Направление обдува выбирают по тому, как устройство стоит в стойке. В машинном зале холодный воздух обычно идёт спереди, горячий уходит назад. Если коммутатор поставлен блоками питания вперёд, а портами назад, нужны модули с выбросом со стороны портов.
- Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
- Термины «выброс со стороны портов» и «забор со стороны портов» понимают одинаково все производители, а вот «спереди назад» каждый считает по-своему, в зависимости от установки. Поэтому выбирать надо по стороне портов.
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Направление обдува выбирают по тому, как устройство стоит в стойке. В машинном зале холодный воздух обычно идёт спереди, горячий уходит назад. Если коммутатор поставлен блоками питания вперёд, а портами назад, нужны модули с выбросом со стороны портов.
- Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
- Термины «выброс со стороны портов» и «забор со стороны портов» понимают одинаково все производители, а вот «спереди назад» каждый считает по-своему, в зависимости от установки. Поэтому выбирать надо по стороне портов.
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Направление обдува выбирают по тому, как устройство стоит в стойке. В машинном зале холодный воздух обычно идёт спереди, горячий уходит назад. Если коммутатор поставлен блоками питания вперёд, а портами назад, нужны модули с выбросом со стороны портов.
- Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
- Термины «выброс со стороны портов» и «забор со стороны портов» понимают одинаково все производители, а вот «спереди назад» каждый считает по-своему, в зависимости от установки. Поэтому выбирать надо по стороне портов.
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Направление обдува выбирают по тому, как устройство стоит в стойке. В машинном зале холодный воздух обычно идёт спереди, горячий уходит назад. Если коммутатор поставлен блоками питания вперёд, а портами назад, нужны модули с выбросом со стороны портов.
- Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
- Термины «выброс со стороны портов» и «забор со стороны портов» понимают одинаково все производители, а вот «спереди назад» каждый считает по-своему, в зависимости от установки. Поэтому выбирать надо по стороне портов.
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слот питания | PWR1, PWR2 | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слот вентилятора | FAN1 … FAN4 | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты питания | PWR1, PWR2 | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слоты вентиляторов | FAN1 … FAN4 | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты питания | PWR1, PWR2 | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слоты вентиляторов | FAN1 … FAN4 | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты питания | PWR1, PWR2 | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1: пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слоты вентиляторов | FAN1 … FAN4 | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
- Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.
Кабель AOC
Активный оптический кабель (AOC) это оптическое волокно с оптическими модулями на обоих концах, поэтому он прост в применении.
- Виды кабелей AOC
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 175 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм. |
| Вес без упаковки, кг | 5,7 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 8,95 кг |
| Вес с упаковкой в сборе, кг | 11,05 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А). |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А). |
| Рабочая высота над уровнем моря, м | ≤ 5000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 175 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм. |
| Вес без упаковки, кг | 5,7 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 8,95 кг |
| Вес с упаковкой в сборе, кг | 11,05 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А). |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А). |
| Рабочая высота над уровнем моря, м | ≤ 5000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 175 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм. |
| Вес без упаковки, кг | 5,7 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 8,95 кг |
| Вес с упаковкой в сборе, кг | 11,05 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А). |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А). |
| Рабочая высота над уровнем моря, м | ≤ 5000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 175 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм. |
| Вес без упаковки, кг | 5,7 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 8,95 кг |
| Вес с упаковкой в сборе, кг | 11,05 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А). |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А). |
| Рабочая высота над уровнем моря, м | ≤ 5000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 4 GB |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 4 ГБ |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. |
| Тип питания | Съёмные блоки AC, DC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 × 25GE SFP28 |
| Порт восходящего канала | 6 × 100GE QSFP28 |
| Порт, работающий и как стековый | Функция зарезервирована и не включена. |
| RTC | Поддерживается |
| Типовая мощность, Вт | 226 Вт при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 261 Вт при коротких оптических модулях во всех портах. |
| Типовое тепловыделение, БТЕ/ч | 771 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 891 БТЕ/ч при коротких оптических модулях во всех портах. |
| Мощность без нагрузки, Вт | 167 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 570 БТЕ/ч |
| Максимальная мощность, Вт | 384 Вт |
| Максимальное тепловыделение, БТЕ/ч | 1310 БТЕ/ч |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Номинальный вход AC: от 100 до 240 В, 50/60 Гц. Номинальный вход −48 В DC: от −48 до −60 В. Для блока 600 Вт AC и 240 В DC: 240 В. Для блока 1200 Вт HVDC: от 240 до 380 В. |
| Диапазон входного напряжения, В | Предельный вход AC: от 90 до 290 В, от 45 до 65 Гц. Предельный вход −48 В DC: от −38,4 до −72 В. Для блока 600 Вт AC и 240 В DC: от 190 до 290 В. Для блока 1200 Вт HVDC: от 190 до 400 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC серии PAC600S12: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC серии PDC1000S12: 30 А. Блок 1200 Вт HVDC серии PHD1K2S12: 8 А. |
| Номинальная выходная мощность, Вт | 600 W (AC&240 V HVDC) 1000 W (–48 V DC) 1200 W (380 V HVDC) |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0.9999962836 |
| Наработка на отказ, лет | 47,81 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 4 GB |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 4 ГБ |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. |
| Тип питания | Съёмные блоки AC, DC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 × 25GE SFP28 |
| Порт восходящего канала | 6 × 100GE QSFP28 |
| Порт, работающий и как стековый | Функция зарезервирована и не включена. |
| RTC | Поддерживается |
| Типовая мощность, Вт | 226 Вт при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 261 Вт при коротких оптических модулях во всех портах. |
| Типовое тепловыделение, БТЕ/ч | 771 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 891 БТЕ/ч при коротких оптических модулях во всех портах. |
| Мощность без нагрузки, Вт | 167 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 570 БТЕ/ч |
| Максимальная мощность, Вт | 384 Вт |
| Максимальное тепловыделение, БТЕ/ч | 1310 БТЕ/ч |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Номинальный вход AC: от 100 до 240 В, 50/60 Гц. Номинальный вход −48 В DC: от −48 до −60 В. Для блока 600 Вт AC и 240 В DC: 240 В. Для блока 1200 Вт HVDC: от 240 до 380 В. |
| Диапазон входного напряжения, В | Предельный вход AC: от 90 до 290 В, от 45 до 65 Гц. Предельный вход −48 В DC: от −38,4 до −72 В. Для блока 600 Вт AC и 240 В DC: от 190 до 290 В. Для блока 1200 Вт HVDC: от 190 до 400 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC серии PAC600S12: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC серии PDC1000S12: 30 А. Блок 1200 Вт HVDC серии PHD1K2S12: 8 А. |
| Номинальная выходная мощность, Вт | 600 W (AC&240 V HVDC) 1000 W (–48 V DC) 1200 W (380 V HVDC) |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0.9999962836 |
| Наработка на отказ, лет | 47,81 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 4 GB |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 4 ГБ |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. |
| Тип питания | Съёмные блоки AC, DC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 × 25GE SFP28 |
| Порт восходящего канала | 6 × 100GE QSFP28 |
| Порт, работающий и как стековый | Функция зарезервирована и не включена. |
| RTC | Поддерживается |
| Типовая мощность, Вт | 226 Вт при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 261 Вт при коротких оптических модулях во всех портах. |
| Типовое тепловыделение, БТЕ/ч | 771 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 891 БТЕ/ч при коротких оптических модулях во всех портах. |
| Мощность без нагрузки, Вт | 167 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 570 БТЕ/ч |
| Максимальная мощность, Вт | 384 Вт |
| Максимальное тепловыделение, БТЕ/ч | 1310 БТЕ/ч |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Номинальный вход AC: от 100 до 240 В, 50/60 Гц. Номинальный вход −48 В DC: от −48 до −60 В. Для блока 600 Вт AC и 240 В DC: 240 В. Для блока 1200 Вт HVDC: от 240 до 380 В. |
| Диапазон входного напряжения, В | Предельный вход AC: от 90 до 290 В, от 45 до 65 Гц. Предельный вход −48 В DC: от −38,4 до −72 В. Для блока 600 Вт AC и 240 В DC: от 190 до 290 В. Для блока 1200 Вт HVDC: от 190 до 400 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC серии PAC600S12: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC серии PDC1000S12: 30 А. Блок 1200 Вт HVDC серии PHD1K2S12: 8 А. |
| Номинальная выходная мощность, Вт | 600 W (AC&240 V HVDC) 1000 W (–48 V DC) 1200 W (380 V HVDC) |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0.9999962836 |
| Наработка на отказ, лет | 47,81 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 4 GB |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 4 ГБ |
| USB | В порт USB ставят накопитель для развёртывания, выгрузки журналов, переноса конфигурации и обновления. Поддерживается только USB 2.0, сам порт доступен начиная с V300R025C00. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. |
| Тип питания | Съёмные блоки AC, DC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 × 25GE SFP28 |
| Порт восходящего канала | 6 × 100GE QSFP28 |
| Порт, работающий и как стековый | Функция зарезервирована и не включена. |
| RTC | Поддерживается |
| Типовая мощность, Вт | 226 Вт при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 261 Вт при коротких оптических модулях во всех портах. |
| Типовое тепловыделение, БТЕ/ч | 771 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 891 БТЕ/ч при коротких оптических модулях во всех портах. |
| Мощность без нагрузки, Вт | 167 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 570 БТЕ/ч |
| Максимальная мощность, Вт | 384 Вт |
| Максимальное тепловыделение, БТЕ/ч | 1310 БТЕ/ч |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Номинальный вход AC: от 100 до 240 В, 50/60 Гц. Номинальный вход −48 В DC: от −48 до −60 В. Для блока 600 Вт AC и 240 В DC: 240 В. Для блока 1200 Вт HVDC: от 240 до 380 В. |
| Диапазон входного напряжения, В | Предельный вход AC: от 90 до 290 В, от 45 до 65 Гц. Предельный вход −48 В DC: от −38,4 до −72 В. Для блока 600 Вт AC и 240 В DC: от 190 до 290 В. Для блока 1200 Вт HVDC: от 190 до 400 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC серии PAC600S12: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC серии PDC1000S12: 30 А. Блок 1200 Вт HVDC серии PHD1K2S12: 8 А. |
| Номинальная выходная мощность, Вт | 600 W (AC&240 V HVDC) 1000 W (–48 V DC) 1200 W (380 V HVDC) |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0.9999962836 |
| Наработка на отказ, лет | 47,81 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
- CE6863H-48S6CQ (02354LMA)
- CE6863H-48S6CQ (02354LMA-001)
- CE6863H-48S6CQ (02354LMA-002)
- CE6863H-48S6CQ (02354LMA-003)
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмПо запросу
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмПо запросу
- Парт-номер 02315286Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDISFP, 1 Гбит/с, одномодовое, до 10 кмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02313BUSБлок питания Huawei PAC600S12-PBблок питания, 600 Вт, Fan Panel Side ExhaustПо запросу
Похожие позиции
- Парт-номер 02354GCW-002Коммутатор ЦОД Huawei CloudEngine CE6863E-48S6CQ-B48 портов·по 25 Гбит/с·Uplink 6 × 100 Гбит/с·питание ACот 385 672 ₽В наличии: 6 шт.
- Парт-номер 02354GCX-002Коммутатор ЦОД Huawei CloudEngine CE6863E-48S6CQ-F48 портов·по 25 Гбит/с·Uplink 6 × 100 Гбит/с·питание ACот 433 881 ₽В наличии: 36 шт.
- Парт-номер 02354LMC-002Коммутатор ЦОД Huawei CloudEngine CE6863H-48S6CQ-F48 портов·по 25 Гбит/с·Uplink 6 × 100 Гбит/с·питание ACПо запросу
- Парт-номер 02356BBQКоммутатор ЦОД Huawei CloudEngine CE6885L-48YS8CQ-B48 портов·по 25 Гбит/с·Uplink 8 × 100 Гбит/с·питание ACот 397 724 ₽В наличии: 6 шт.
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
