Парт-номер 02354GCX-002

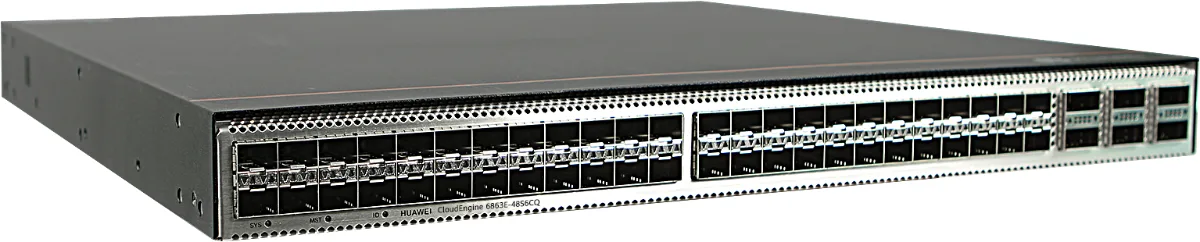

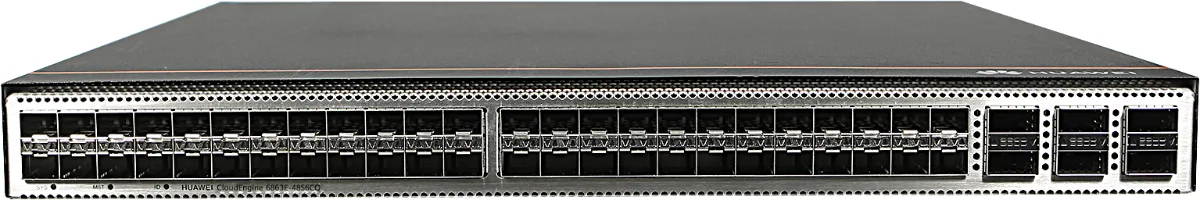

Коммутатор Huawei CE6863E-48S6CQ-F
- 48 портов
- по 25 Гбит/с
- Uplink 6 × 100 Гбит/с
- питание AC
от 433 881 ₽
Цена за штуку со склада в Китае
В наличии 36 шт на складе в Китае
14 рабочих дней до Москвы с таможенным оформлением.
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Тот же коммутатор доступа для серверной стойки, что и CE6863E-48S6CQ-B, но с обратным направлением воздуха. Его ставят в стойки, где горячий воздух должен уходить со стороны портов, то есть когда серверы развёрнуты соответствующим образом.
Характеристики словами
Сорок восемь оптических портов доступа 25 Гбит/с, шесть аплинков по 100 Гбит/с, всего 54 порта. Блок питания в комплекте, тип питания AC. Направление охлаждения Port-side Exhaust: воздух выходит со стороны портов.
F в конце индекса означает выброс воздуха со стороны портов, забор идёт с тыльной стенки. Такое исполнение ставят там, где фронт стойки смотрит в горячий коридор. Если в зале наоборот, нужен вариант с буквой B, у него поток идёт в противоположную сторону. Несовпадение с серверами в той же стойке даёт перегрев, который замечают не сразу.
Настройка идёт через консоль, веб-интерфейс или систему управления дата-центром. Для стойки с плотной оптикой заранее закладывают органайзеры и запас по радиусу изгиба патч-кордов: перелом волокна на повороте это отказ, который ищут дольше всего.
Что докупить
Трансиверы SFP28 к серверам и QSFP28 к фабрике, DAC-кабели между соседними стойками, второй блок питания в отдельный ввод.
Соседние исполнения
Зеркальное исполнение это CE6863E-48S6CQ-B, оно дешевле. Соседняя платформа с тем же набором портов это CE6863H-48S6CQ-B. Полный список на странице серии CE6863E. Соседние серии собраны в категории «Стоечные коммутаторы ЦОД».
Наличие и поставка
Huawei CE6863E-48S6CQ-F лежит на складе в Китае, 14 рабочих дней до Москвы с таможенным оформлением, цена 433 881 ₽ с НДС 22 %. Спецификацию с трансиверами, блоками питания и кабелями считаем под конкретную стойку, чтобы коммутатор приехал готовым к монтажу.
Вопросы и ответы
Почему исполнение с F дороже, чем с B
Функционально они одинаковы, разница только в направлении воздуха. Цена отличается из-за партии и объёма выпуска: вариантов с обратным потоком делают меньше, и на складе они появляются реже. Если схема зала позволяет использовать любое направление, дешевле взять исполнение с буквой B.
Можно ли смешивать оба направления в одной стойке
Нельзя. Весь ряд оборудования в стойке должен гнать воздух в одну сторону, иначе один аппарат будет забирать выхлоп соседнего. Разные направления допустимы только в разных стойках, если сами стойки развёрнуты по-разному, что бывает при нестандартной планировке зала.
Что важно проверить перед монтажом
Направление воздуха, глубину стойки и наличие свободных вводов питания. Отдельно стоит посмотреть на кабельную организацию: 48 оптических линий на порт доступа плюс шесть аплинков это плотный жгут, которому нужны органайзеры и запас по радиусу изгиба патч-кордов.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02354GCX-002. Трансиверы и второй блок питания подбираем отдельными строками спецификации, оптику считаем по числу подключаемых серверов.
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 25 Гбит/с |
| Тип портов | оптические |
| Порты Uplink | 6 × 100 Гбит/с |
| Скорость Uplink | 100 Гбит/с |
| Количество портов Uplink | 6 |
| Комплектность питания | блок в комплекте |
| Тип питания | AC |
| Всего портов, с Uplink | 54 |
| Направление охлаждения | Port-side Exhaust |
| Габариты В×Ш×Г, мм | 43,6 × 442 × 420 |
| Вес брутто, кг | 14,146 |
| Типовая мощность, Вт | 226 |
| Вес нетто, кг | 5,7 |
| Максимальная мощность, Вт | 384 |
| Максимальное тепловыделение, БТЕ/ч | 1310 |
| Серия | CE6863E |
Назначение
- CE6863E-48S6CQ (02354GCT)
- CE6863E-48S6CQ (02354GCT-001)
- CE6863E-48S6CQ (02354GCT-002)
- CE6863E-48S6CQ (02354GCT-004)
| Параметр | Значение |
|---|---|
| Описание | Коммутатор CE6863E-48S6CQ: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, без вентиляторов и блоков питания |
| Парт-номер | 02354GCT |
| Модель | CE6863E-48S6CQ |
| Первая версия ПО | V200R021C00 |
| Другие парт-номера | 02354GCW: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов. 02354GCX: та же комплектация с выбросом воздуха со стороны портов |
| Короткое имя | CE6863E |
| Параметр | Значение |
|---|---|
| Описание | Коммутатор CE6863E-48S6CQ: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, без вентиляторов и блоков питания |
| Парт-номер | 02354GCT-001 |
| Модель | CE6863E-48S6CQ |
| Первая версия ПО | V200R021C10SPC600 |
| Другие парт-номера | 02354GCW-001: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов. 02354GCX-001: та же комплектация с выбросом воздуха со стороны портов |
| Версии патчей | Если коммутатор работает на V200R021C00SPC200, поставьте патч V200R021SPH010 или новее. |
| Короткое имя | CE6863E |
| Параметр | Значение |
|---|---|
| Описание | Коммутатор CE6863E-48S6CQ: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, без вентиляторов и блоков питания |
| Парт-номер | 02354GCT-002 |
| Модель | CE6863E-48S6CQ |
| Первая версия ПО | V200R021C10SPC600 |
| Другие парт-номера | 02354GCW-002: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов. 02354GCX-002: та же комплектация с выбросом воздуха со стороны портов |
| Версии патчей | Если коммутатор работает на V200R021C00SPC200, поставьте патч V200R021SPH020 или новее. |
| Короткое имя | CE6863E |
| Параметр | Значение |
|---|---|
| Описание | Коммутатор CE6863E-48S6CQ: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, без вентиляторов и блоков питания |
| Парт-номер | 02354GCT-004 |
| Модель | CE6863E-48S6CQ |
| Первая версия ПО | V200R021C10SPC600 |
| Другие парт-номера | 02354GCW-004: 48 портов 25GE SFP28, 6 портов 100GE QSFP28, два блока питания AC, четыре вентилятора, забор воздуха со стороны портов. 02354GCX-004: то же с выбросом воздуха. 02355MCQ: без вентиляторов и блоков питания. 02355MCR: с забором воздуха со стороны портов. 02355MCS: с выбросом воздуха со стороны портов |
| Версии патчей | Если коммутатор работает на V200R021C00SPC200, поставьте патч V200R021SPH020 или новее. |
| Короткое имя | CE6863E |

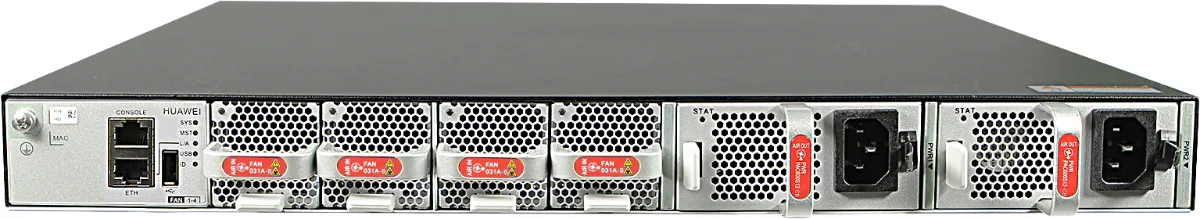

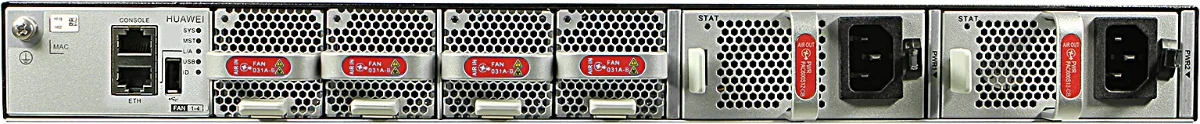

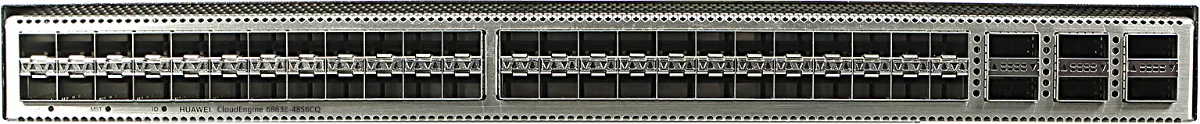

Портовая панель
Изображения в документе справочные.
| 1 | Винт заземления | 2 | Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора. |
|---|---|---|---|
| 3 | Консольный порт | 4 | Порт управления ETH, RJ45 |
| 5 | Порт USB | 6 | Слот вентилятора 1 |
| 7 | Слот вентилятора 2 | 8 | Слот вентилятора 3 |
| 9 | Слот вентилятора 4 | 10 | Слот питания 1 |
| 11 | Слот питания 2 | 12 | Сорок восемь оптических портов 10GE/25GE SFP28 |
| 13 | Шесть оптических портов 40GE/100GE QSFP28 | 14 | Три отверстия под кронштейн со стороны портов |
| 15 | Два отверстия под кронштейн посередине | 16 | Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT |
| 17 | Четыре отверстия под кронштейн со стороны питания | - | - |
Изображения в документе справочные.
| 1 | Винт заземления | 2 | Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора. |
|---|---|---|---|
| 3 | Консольный порт | 4 | Порт управления ETH, RJ45 |
| 5 | Порт USB | 6 | Слот вентилятора 1 |
| 7 | Слот вентилятора 2 | 8 | Слот вентилятора 3 |
| 9 | Слот вентилятора 4 | 10 | Слот питания 1 |
| 11 | Слот питания 2 | 12 | Сорок восемь оптических портов 10GE/25GE SFP28 |
| 13 | Шесть оптических портов 40GE/100GE QSFP28 | 14 | Три отверстия под кронштейн со стороны портов |
| 15 | Два отверстия под кронштейн посередине | 16 | Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT |
| 17 | Четыре отверстия под кронштейн со стороны питания | - | - |
Изображения в документе справочные.
| 1 | Винт заземления | 2 | Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора. |
|---|---|---|---|
| 3 | Консольный порт | 4 | Порт управления ETH, RJ45 |
| 5 | Порт USB | 6 | Слот вентилятора 1 |
| 7 | Слот вентилятора 2 | 8 | Слот вентилятора 3 |
| 9 | Слот вентилятора 4 | 10 | Слот питания 1 |
| 11 | Слот питания 2 | 12 | Сорок восемь оптических портов 10GE/25GE SFP28 |
| 13 | Шесть оптических портов 40GE/100GE QSFP28 | 14 | Три отверстия под кронштейн со стороны портов |
| 15 | Два отверстия под кронштейн посередине | 16 | Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT |
| 17 | Четыре отверстия под кронштейн со стороны питания | - | - |
Изображения в документе справочные.
| 1 | Винт заземления | 2 | Серийный номер ESN. Код можно считать сканером, он показывает ESN и MAC-адрес коммутатора. |
|---|---|---|---|
| 3 | Консольный порт | 4 | Порт управления ETH, RJ45 |
| 5 | Порт USB | 6 | Слот вентилятора 1 |
| 7 | Слот вентилятора 2 | 8 | Слот вентилятора 3 |
| 9 | Слот вентилятора 4 | 10 | Слот питания 1 |
| 11 | Слот питания 2 | 12 | Сорок восемь оптических портов 10GE/25GE SFP28 |
| 13 | Шесть оптических портов 40GE/100GE QSFP28 | 14 | Три отверстия под кронштейн со стороны портов |
| 15 | Два отверстия под кронштейн посередине | 16 | Уравнивание потенциалов: винты под кабель заземления с двухотверстным наконечником OT |
| 17 | Четыре отверстия под кронштейн со стороны питания | - | - |
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE/25GE SFP28 | Тип разъёма зависит от оптического модуля. | Параметры порта зависят от модуля или кабеля. Ограничения: порт 10GE/25GE SFP28 по умолчанию работает на 25 Гбит/с и не умеет автоматически переходить на 1 или 10 Гбит/с, скорость задают командой port mode 10g или port mode ge. Сорок восемь портов разбиты на двенадцать групп по четыре (1-4, 5-8, 9-12 и так далее до 45-48). Если один порт группы переведён на 1, 10 или 25 Гбит/с, остальные три работают на той же скорости. На 25 Гбит/с группа принимает только среду 25GE, на 10 Гбит/с только 10GE, на 1 Гбит/с только GE, иначе порт уходит в Down. Стандарт IEEE 802.3by, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+ и 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: в порту 10GE медный модуль GE работает только на 1000 Мбит/с. Модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. На скорости 25 Гбит/с подходят кабели SFP28 длиной 1 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Порт 25GE, переведённый на 10 Гбит/с, принимает кабели 10G SFP+ длиной 1, 3 и 5 м. |
| Оптический порт 40GE/100GE QSFP28 | Тип разъёма зависит от оптического модуля. | Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс. | Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бит/с, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB | В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания. | Работает с накопителями USB 2.0. |
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE/25GE SFP28 | Тип разъёма зависит от оптического модуля. | Параметры порта зависят от модуля или кабеля. Ограничения: порт 10GE/25GE SFP28 по умолчанию работает на 25 Гбит/с и не умеет автоматически переходить на 1 или 10 Гбит/с, скорость задают командой port mode 10g или port mode ge. Сорок восемь портов разбиты на двенадцать групп по четыре (1-4, 5-8, 9-12 и так далее до 45-48). Если один порт группы переведён на 1, 10 или 25 Гбит/с, остальные три работают на той же скорости. На 25 Гбит/с группа принимает только среду 25GE, на 10 Гбит/с только 10GE, на 1 Гбит/с только GE, иначе порт уходит в Down. Стандарт IEEE 802.3by, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+ и 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: в порту 10GE медный модуль GE работает только на 1000 Мбит/с. Модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. На скорости 25 Гбит/с подходят кабели SFP28 длиной 1 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Порт 25GE, переведённый на 10 Гбит/с, принимает кабели 10G SFP+ длиной 1, 3 и 5 м. |
| Оптический порт 40GE/100GE QSFP28 | Тип разъёма зависит от оптического модуля. | Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс. | Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бит/с, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB | В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания. | Работает с накопителями USB 2.0. |
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE/25GE SFP28 | Тип разъёма зависит от оптического модуля. | Параметры порта зависят от модуля или кабеля. Ограничения: порт 10GE/25GE SFP28 по умолчанию работает на 25 Гбит/с и не умеет автоматически переходить на 1 или 10 Гбит/с, скорость задают командой port mode 10g или port mode ge. Сорок восемь портов разбиты на двенадцать групп по четыре (1-4, 5-8, 9-12 и так далее до 45-48). Если один порт группы переведён на 1, 10 или 25 Гбит/с, остальные три работают на той же скорости. На 25 Гбит/с группа принимает только среду 25GE, на 10 Гбит/с только 10GE, на 1 Гбит/с только GE, иначе порт уходит в Down. Стандарт IEEE 802.3by, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+ и 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: в порту 10GE медный модуль GE работает только на 1000 Мбит/с. Модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. На скорости 25 Гбит/с подходят кабели SFP28 длиной 1 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Порт 25GE, переведённый на 10 Гбит/с, принимает кабели 10G SFP+ длиной 1, 3 и 5 м. |
| Оптический порт 40GE/100GE QSFP28 | Тип разъёма зависит от оптического модуля. | Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс. | Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бит/с, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB | В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания. | Работает с накопителями USB 2.0. |
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 10GE/25GE SFP28 | Тип разъёма зависит от оптического модуля. | Параметры порта зависят от модуля или кабеля. Ограничения: порт 10GE/25GE SFP28 по умолчанию работает на 25 Гбит/с и не умеет автоматически переходить на 1 или 10 Гбит/с, скорость задают командой port mode 10g или port mode ge. Сорок восемь портов разбиты на двенадцать групп по четыре (1-4, 5-8, 9-12 и так далее до 45-48). Если один порт группы переведён на 1, 10 или 25 Гбит/с, остальные три работают на той же скорости. На 25 Гбит/с группа принимает только среду 25GE, на 10 Гбит/с только 10GE, на 1 Гбит/с только GE, иначе порт уходит в Down. Стандарт IEEE 802.3by, полный дуплекс. | Оптические модули GE eSFP, медные модули GE SFP, оптические модули 10GE SFP+ и 25GE SFP28, кабели AOC и высокоскоростные кабели SFP+ и SFP28. Оговорки вендора: в порту 10GE медный модуль GE работает только на 1000 Мбит/с. Модули OSXD22N00 и LE2MXSC80FF0 в портах 10GE не поддерживаются. На скорости 25 Гбит/с подходят кабели SFP28 длиной 1 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Порт 25GE, переведённый на 10 Гбит/с, принимает кабели 10G SFP+ длиной 1, 3 и 5 м. |
| Оптический порт 40GE/100GE QSFP28 | Тип разъёма зависит от оптического модуля. | Оптический порт 40GE/100GE QSFP28 принимает и передаёт трафик на 40 или 100 Гбит/с. Разбивка на несколько портов не поддерживается. Параметры порта зависят от модуля или кабеля. Стандарт IEEE 802.3ba, полный дуплекс. | Оптические модули 40GE QSFP+ и 100GE QSFP28, кабели AOC и высокоскоростные кабели QSFP+ и QSFP28. Оговорки вендора: порт с высокоскоростным кабелем QSFP+ или QSFP28 нельзя разбить на 4 × 25GE или 4 × 10GE, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. На скорости 100 Гбит/с подходят кабели QSFP28 длиной 1, 3 и 5 м, причём кабели на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. Если порт 100GE переведён на 40 Гбит/с, подходят кабели 40G QSFP+ длиной 1, 3 и 5 м. |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. Стандарт RS-232, режим дуплексный UART, скорость от 9600 до 115200 бит/с, по умолчанию 9600. | Консольный кабель |
| Порт управления ETH | RJ45 | Порт управления ETH (RJ45) подключают к терминалу настройки или станции управления сетью. Стандарт IEEE 802.3ab, автовыбор скорости 10/100/1000 Мбит/с, полный дуплекс, дальность до 100 м. | Кабель Ethernet категории 5 и выше |
| Порт USB | USB | В порт USB ставят накопитель для выгрузки журналов и системного ПО, а также для развёртывания. | Работает с накопителями USB 2.0. |
Индикаторы и кнопки
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 10GE/25GE
- 5Индикатор порта 40GE/100GE
- 6Индикатор порта управления
- 7Индикатор развёртывания с USB
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСистема не запустилась, либо неисправен хотя бы один блок питания или вентиляторный модуль.
MSTИндикатор роли в стеке
- зелёный, не горитУстройство не ведущее в стеке.
- зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор порта 10GE/25GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Индикатор порта 40GE/100GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB
- зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 10GE/25GE
- 5Индикатор порта 40GE/100GE
- 6Индикатор порта управления
- 7Индикатор развёртывания с USB
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСистема не запустилась, либо неисправен хотя бы один блок питания или вентиляторный модуль.
MSTИндикатор роли в стеке
- зелёный, не горитУстройство не ведущее в стеке.
- зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор порта 10GE/25GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Индикатор порта 40GE/100GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB
- зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 10GE/25GE
- 5Индикатор порта 40GE/100GE
- 6Индикатор порта управления
- 7Индикатор развёртывания с USB
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСистема не запустилась, либо неисправен хотя бы один блок питания или вентиляторный модуль.
MSTИндикатор роли в стеке
- зелёный, не горитУстройство не ведущее в стеке.
- зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор порта 10GE/25GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Индикатор порта 40GE/100GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB
- зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- 1Индикатор состояния системы
- 2Индикатор роли в стеке
- 3Индикатор ID
- 4Индикатор порта 10GE/25GE
- 5Индикатор порта 40GE/100GE
- 6Индикатор порта управления
- 7Индикатор развёртывания с USB
SYSИндикатор состояния системы
- зелёный, не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноСистема не запустилась, либо неисправен хотя бы один блок питания или вентиляторный модуль.
MSTИндикатор роли в стеке
- зелёный, не горитУстройство не ведущее в стеке.
- зелёный, горит ровноУстройство ведущее в стеке или работает отдельно.
IDИндикатор ID
- синий, не горитИндикатор ID выключен, состояние по умолчанию.
- синий, горит ровноИндикатор ID включают и выключают удалённо, чтобы инженер нашёл нужное устройство в стойке.
Индикатор порта 10GE/25GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- жёлтый, не горитПорт не передаёт и не принимает данные.
- жёлтый, мигаетПорт передаёт или принимает данные.
Индикатор порта 40GE/100GE
- зелёный, не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
L/AИндикатор порта управления
- зелёный, не горитНа порту нет соединения.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
USBИндикатор развёртывания с USB
- зелёный, не горитРазвёртывание с USB-накопителя выключено, состояние по умолчанию.
- зелёный, горит ровноРазвёртывание с USB-накопителя завершено.
- зелёный, мигаетСистема читает данные с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
Питание
600 W AC Power Module (PAC600S12)
Блоки PAC600S12-B и PAC600S12-F отличаются направлением обдува, функции у них одинаковые.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | PAC600S12: забор воздуха со стороны портов. PAC600S12: выброс воздуха со стороны портов. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
STATUS: индикатор питания
- зелёный, не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо выход ненормален (повышенное напряжение, повышенный ток, короткое замыкание или перегрев).
Горит ровно
Блок питания работает нормально.
| Параметр | PAC600S12-B | PAC600S12-F |
|---|---|---|
| Габариты (Ш × Г × В) | 90 × 215 × 39,8 мм | |
| Масса | 0,9 кг | |
| Номинальное входное напряжение | от 100 до 240 В AC, 50 или 60 Гц | |
| Максимальное входное напряжение | от 90 до 290 В AC, от 47 до 63 Гц | |
| Номинальный входной ток | 9 А | |
| Номинальный выходной ток | 50 А | |
| Номинальное выходное напряжение | 12 В | |
| Номинальная выходная мощность | 600 Вт | |
| Парт-номер | 02312DUP | 02312EJQ |
600 W AC Power Module (PAC600S12-D)
Блоки PAC600S12-DB и PAC600S12-DF отличаются направлением обдува, функции у них одинаковые.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | PAC600S12-D: забор воздуха со стороны портов. PAC600S12-D: выброс воздуха со стороны портов. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
STAT: индикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
Горит ровно
Блок питания работает нормально.
Мигает
Выход ненормален (повышенный ток или короткое замыкание).
| Параметр | PAC600S12-DB | PAC600S12-DF |
|---|---|---|
| Габариты без упаковки В×Ш×Г, мм | 90,0 × 205 × 40 мм | |
| Вес без упаковки, кг | 0,95 кг | |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC | |
| Максимальное входное напряжение, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В | |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) | |
| Номинальное выходное напряжение, В | 12 В | |
| Номинальный выходной ток, А | 50 А | |
| Номинальная выходная мощность, Вт | 600 Вт | |
| Горячая замена | Поддерживается | |
| Парт-номер | 02131740 | 02131741 |
600 W AC Power Module (PAC600S12-E)
Блоки PAC600S12-EB и PAC600S12-EF отличаются направлением обдува, функции у них одинаковые.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | PAC600S12-E: забор воздуха со стороны портов. PAC600S12-E: выброс воздуха со стороны портов. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
STAT: индикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
Горит ровно
Блок питания работает нормально.
Мигает
Выход ненормален (повышенный ток или короткое замыкание).
| Параметр | PAC600S12-EB | PAC600S12-EF |
|---|---|---|
| Габариты без упаковки В×Ш×Г, мм | 90,0 × 205 × 40 мм | |
| Вес без упаковки, кг | 0,985 кг | |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC | |
| Максимальное входное напряжение, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В | |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) | |
| Номинальное выходное напряжение, В | 12 В | |
| Номинальный выходной ток, А | 50 А | |
| Номинальная выходная мощность, Вт | 600 Вт | |
| Горячая замена | Поддерживается | |
| Парт-номер | 02312FFU-002 | 02313RMT |
600 W AC&240 V DC Power Module (PAC600S12)
Блоки PAC600S12-CB и PAC600S12-CF отличаются направлением обдува, функции у них одинаковые.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | PAC600S12-C: забор воздуха со стороны портов. PAC600S12-C: выброс воздуха со стороны портов. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
STAT: индикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
Горит ровно
Блок питания работает нормально.
Мигает
Выход ненормален (повышенный ток или короткое замыкание).
| Параметр | PAC600S12-CB | PAC600S12-CF |
|---|---|---|
| Габариты В×Ш×Г | 39,6 × 90,0 × 214,5 мм | |
| Масса | 0,94 кг | |
| Номинальный диапазон входного напряжения AC | от 100 до 240 В AC, 50 или 60 Гц | |
| Максимальный диапазон входного напряжения AC | от 90 до 290 В AC, от 47 до 63 Гц | |
| Номинальный диапазон входного напряжения высоковольтного DC 240 В | 240 V DC | |
| Максимальный диапазон входного напряжения высоковольтного DC 240 В | от 190 до 290 В DC | |
| Номинальный входной ток | 8 А (от 100 до 240 В AC); 4 А (240 В DC) | |
| Номинальный выходной ток | 50 А | |
| Номинальное выходное напряжение | 12 В | |
| Номинальная выходная мощность | 600 Вт | |
| Парт-номер | 02312FFU | 02312KNA |
1000 W DC Power Module (PDC1000S12)
Блоки PDC1000S12-DB и PDC1000S12-DF отличаются направлением обдува, функции у них одинаковые.
| Функция | Описание |
|---|---|
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | PDC1000S12-D: забор воздуха со стороны портов. PDC1000S12-D: выброс воздуха со стороны портов. |
| Горячая замена | Поддерживается |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
STAT: индикатор работы
- зелёный, не горитПитание на входе ненормально (нет входа, повышенное или пониженное напряжение) либо блок питания в защите от перегрева.
Горит ровно
Блок питания работает нормально.
Мигает
Идёт обновление или откат системного ПО коммутатора, либо выход ненормален (повышенный ток, короткое замыкание или повышенное напряжение).
| Параметр | PDC1000S12-DB | PDC1000S12-DF |
|---|---|---|
| Габариты В×Ш×Г | 39,6 × 90,0 × 214,5 мм | |
| Масса | 0,86 кг | |
| Номинальное входное напряжение | от −48 до −60 В DC | |
| Максимальное входное напряжение | от −38,4 до −72 В DC | |
| Номинальный входной ток | 30 А | |
| Номинальный выходной ток | 83,3 А | |
| Номинальное выходное напряжение | 12 В | |
| Номинальная выходная мощность | 1000 Вт | |
| Условия эксплуатации | Рабочая температура PDC1000S12-DB: от −25 до +55 °C. Рабочая температура PDC1000S12-DF: от −25 до +45 °C. Относительная влажность при работе: от 5 до 95 % без конденсата. Температура хранения: от −40 до +70 °C. | |
| Парт-номер | 02312QJK | 02312QJL |
PAC600S12-PB (Блок питания 600 Вт, AC и 240 В DC (выброс воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания 600 Вт, AC и 240 В DC (выброс воздуха со стороны панели питания) |
| Парт-номер | 02313BUS |
| Модель | PAC600S12-PB |
| Примечание | 1. Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. 2. На каждый блок питания желательно ставить свой автомат защиты. При номинале ниже C25 отдельный автомат на блок обязателен. Если один автомат подключают к нескольким блокам, его номинал должен быть C25 или выше. |
STATИндикатор питания
- зелёный, не горитВход ненормален (нет питания или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигает с частотой 4 ГцЗагрузка без остановки работы
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём кабеля питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Выброс воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 66,0 × 215,0 мм |
| Вес без упаковки, кг | 1 кг |
| Число входов | 1 |
| Число выходов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |
PAC600S12-PF (Блок питания 600 Вт, AC и 240 В DC (забор воздуха со стороны панели питания))
| Параметр | Значение |
|---|---|
| Описание | Блок питания 600 Вт, AC и 240 В DC (забор воздуха со стороны панели питания) |
| Парт-номер | 02313BUW |
| Модель | PAC600S12-PF |
| Примечание | 1. Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания. 2. На каждый блок питания желательно ставить свой автомат защиты. При номинале ниже C25 отдельный автомат на блок обязателен. Если один автомат подключают к нескольким блокам, его номинал должен быть C25 или выше. |
STATИндикатор питания
- зелёный, не горитВход ненормален (нет питания или пониженное напряжение) либо выход ненормален (повышенное или пониженное напряжение).
- зелёный, горит ровноБлок питания работает нормально.
- зелёный, мигает с частотой 4 ГцЗагрузка без остановки работы
| Порт | Описание |
|---|---|
| Разъём кабеля питания | Разъём кабеля питания C13 |
| Функции и возможности | Описание |
|---|---|
| Защита от повышенного и пониженного входного напряжения | В этом состоянии защиты блок питания прекращает подачу. После возврата входного напряжения в рабочий диапазон подача возобновляется автоматически. |
| Защита от повышенного входного тока | В этом состоянии защиты блок питания прекращает подачу и не возобновляет её автоматически после возврата входного тока в рабочий диапазон. |
| Защита от повышенного выходного напряжения | В этом состоянии защиты адаптер питания прекращает подачу с перерывами. После возврата выходного напряжения в рабочий диапазон подача восстанавливается автоматически. |
| Защита от повышенного выходного тока | В этом состоянии защиты блок питания подаёт питание с перерывами. Когда выходной ток укладывается в допустимый диапазон, подача восстанавливается автоматически. |
| Защита от короткого замыкания на выходе | В этом состоянии защиты блок питания подаёт питание с перерывами. После устранения короткого замыкания подача восстанавливается автоматически. |
| Защита от перегрева | Когда температура блока питания превышает заданный порог, блок прекращает подачу питания. После возврата температуры в рабочий диапазон подача возобновляется автоматически. |
| Отвод тепла | Забор воздуха со стороны панели питания |
| Горячая замена | Блок питания допускает горячую замену. |
Если блок питания перешёл в защиту от перегрева, снизьте его температуру. После возврата температуры в рабочий диапазон блок сам возобновит подачу питания.
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | 39,6 × 66,0 × 215,0 мм |
| Вес без упаковки, кг | 1 кг |
| Вес с упаковкой, кг | 1 кг |
| Число входов | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В AC, 50 или 60 Гц; 240 В DC |
| Диапазон входного напряжения, В | AC: от 90 до 290 В, от 45 до 65 Гц; высоковольтный DC: от 190 до 290 В |
| Номинальный входной ток, А | 8 А (от 100 до 240 В AC); 4 А (240 В DC) |
| Номинальное выходное напряжение, В | 12 В |
| Номинальный выходной ток, А | 50 А |
| Номинальная выходная мощность, Вт | 600 Вт |
Охлаждение и направление обдува
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Направление обдува у серии CloudEngine 6800 задают вентиляторные модули и блоки питания: воздух либо выходит со стороны портов, либо туда заходит.
- Выброс со стороны портов: воздух заходит со стороны блоков питания и выходит со стороны портов.
- Забор со стороны портов: воздух заходит со стороны портов и выходит со стороны блоков питания.
Блоки питания и вентиляторы в одном коммутаторе должны гнать воздух в одну сторону. Поставили блоки с забором со стороны портов, значит и вентиляторы нужны такие же.
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слоты питания | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слоты вентиляторов | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слот питания | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слот вентилятора | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слот питания | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слот вентилятора | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слот питания | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 два слота питания под съёмные блоки. Ставят один или два блока, пара работает по схеме 1+1. Пока оба исправны, каждый несёт половину нагрузки, при отказе одного второй берёт на себя всю. Блоки меняются без выключения. |
| Слот вентилятора | - | Горизонтальная установка | У коммутаторов серии CloudEngine 6800 четыре слота под съёмные вентиляторные модули. Ставить рекомендуется все четыре, работают они с горячим резервированием. После отказа одного система какое-то время держится, но модуль надо заменить сразу. Замена идёт без выключения. |
Совместимые модули и кабели
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: порядок контактов в разъёмах RJ45 на обоих концах одинаковый.
- Перекрёстный кабель: порядок контактов в разъёмах RJ45 на концах разный.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 175 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм. |
| Вес без упаковки, кг | 5,7 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 8,95 кг |
| Вес с упаковкой в сборе, кг | 11,05 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А). |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А). |
| Рабочая высота над уровнем моря, м | ≤ 5000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 175 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм. |
| Вес без упаковки, кг | 5,7 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 8,95 кг |
| Вес с упаковкой в сборе, кг | 11,05 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А). |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А). |
| Рабочая высота над уровнем моря, м | ≤ 5000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 175 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм. |
| Вес без упаковки, кг | 5,7 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 8,95 кг |
| Вес с упаковкой в сборе, кг | 11,05 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А). |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А). |
| Рабочая высота над уровнем моря, м | ≤ 5000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
| Параметр | Значение |
|---|---|
| Габариты с упаковкой В×Ш×Г, мм | 175 × 650 × 550 мм |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,1 мм. |
| Вес без упаковки, кг | 5,7 кг без оптических модулей, блоков питания и вентиляторов |
| Вес без упаковки в сборе, кг | 7,8 кг с блоками питания AC и вентиляторами, без оптических модулей. Если подходят разные модули, считают по самым тяжёлым. |
| Вес с упаковкой, кг | 8,95 кг |
| Вес с упаковкой в сборе, кг | 11,05 кг |
| Способ установки | Установка в стойку |
| Шум при 27 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 58 дБ(А). Забор со стороны портов: менее 57 дБ(А). |
| Шум при 40 °C, звуковое давление, дБ(А) | Выброс со стороны портов: менее 75 дБ(А). Забор со стороны портов: менее 74 дБ(А). |
| Рабочая высота над уровнем моря, м | ≤ 5000 м |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая температура, °C | от 0 до 40 °C |
| Высота хранения, м | ≤ 5000 м |
| Влажность хранения | от 5 до 95%, без конденсата |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 4 GB |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 4 ГБ |
| USB | Поддерживается |
| Тип питания | Съёмные блоки DC, AC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 × 25GE SFP28. Оговорки вендора: порты 25GE переводятся на 10 или 1 Гбит/с, каждые четыре нисходящих порта образуют группу и переключаются командой вместе. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 25GE длиной 1 м и 10GE длиной 1, 3 и 5 м, автосогласование по меди не работает. Кабели 25GE идут только на стековые порты и на межшассийные каналы M-LAG. |
| Порт восходящего канала | 6 × 100GE QSFP28. Оговорки вендора: каждый порт 100GE QSFP28 переводится на 40 Гбит/с, разбивка на 4 × 25GE или 4 × 10GE не поддерживается. Подходят медные кабели 100GE и 40GE длиной 1, 3 и 5 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Кабели 100G на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. |
| Порт, работающий и как стековый | Оптические порты 25GE и 100GE |
| RTC | Поддерживается |
| Типовая мощность, Вт | 226 Вт при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 261 Вт при коротких оптических модулях во всех портах. |
| Типовое тепловыделение, БТЕ/ч | 771 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 891 БТЕ/ч при коротких оптических модулях во всех портах. |
| Мощность без нагрузки, Вт | 167 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 570 БТЕ/ч |
| Максимальная мощность, Вт | 384 Вт |
| Максимальное тепловыделение, БТЕ/ч | 1310 БТЕ/ч |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Номинальный вход AC: от 100 до 240 В, 50/60 Гц. Номинальный вход −48 В DC: от −48 до −60 В. Для блока 600 Вт AC и 240 В DC: 240 В. Для блока 1200 Вт HVDC: от 240 до 380 В. |
| Диапазон входного напряжения, В | Предельный вход AC: от 90 до 290 В, от 45 до 65 Гц. Предельный вход −48 В DC: от −38,4 до −72 В. Для блока 600 Вт AC и 240 В DC: от 190 до 290 В. Для блока 1200 Вт HVDC: от 190 до 400 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC серии PAC600S12: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC серии PDC1000S12: 30 А. Блок 1200 Вт HVDC серии PHD1K2S12: 8 А. |
| Номинальная выходная мощность, Вт | 600 W (AC&240 V HVDC) 1000 W (–48 V DC) 1200 W (380 V HVDC) |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0.9999962836 |
| Наработка на отказ, лет | 47,81 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 4 GB |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 4 ГБ |
| USB | Поддерживается |
| Тип питания | Съёмные блоки DC, AC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 × 25GE SFP28. Оговорки вендора: порты 25GE работают и как 10GE, и как GE. Каждые четыре нисходящих порта образуют группу, её командой переводят на 10 или 1 Гбит/с. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 25GE длиной 1 м и 10GE длиной 1, 3 и 5 м, автосогласование по меди не работает. Кабели 25GE идут только на стековые порты и на межшассийные каналы M-LAG. |
| Порт восходящего канала | 6 × 100GE QSFP28. Оговорки вендора: каждый порт 100GE QSFP28 переводится на 40 Гбит/с, разбивка на 4 × 25GE или 4 × 10GE не поддерживается. Подходят медные кабели 100GE и 40GE длиной 1, 3 и 5 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Кабели 100G на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. |
| Порт, работающий и как стековый | Оптические порты 25GE и 100GE |
| RTC | Поддерживается |
| Типовая мощность, Вт | 226 Вт при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 261 Вт при коротких оптических модулях во всех портах. |
| Типовое тепловыделение, БТЕ/ч | 771 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 891 БТЕ/ч при коротких оптических модулях во всех портах. |
| Мощность без нагрузки, Вт | 167 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 570 БТЕ/ч |
| Максимальная мощность, Вт | 384 Вт |
| Максимальное тепловыделение, БТЕ/ч | 1310 БТЕ/ч |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Номинальный вход AC: от 100 до 240 В, 50/60 Гц. Номинальный вход −48 В DC: от −48 до −60 В. Для блока 600 Вт AC и 240 В DC: 240 В. Для блока 1200 Вт HVDC: от 240 до 380 В. |
| Диапазон входного напряжения, В | Предельный вход AC: от 90 до 290 В, от 45 до 65 Гц. Предельный вход −48 В DC: от −38,4 до −72 В. Для блока 600 Вт AC и 240 В DC: от 190 до 290 В. Для блока 1200 Вт HVDC: от 190 до 400 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC серии PAC600S12: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC серии PDC1000S12: 30 А. Блок 1200 Вт HVDC серии PHD1K2S12: 8 А. |
| Номинальная выходная мощность, Вт | 600 W (AC&240 V HVDC) 1000 W (–48 V DC) 1200 W (380 V HVDC) |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0.9999962836 |
| Наработка на отказ, лет | 47,81 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 4 GB |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 4 ГБ |
| USB | Поддерживается |
| Тип питания | Съёмные блоки DC, AC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 × 25GE SFP28. Оговорки вендора: порты 25GE работают и как 10GE, и как GE. Каждые четыре нисходящих порта образуют группу, её командой переводят на 10 или 1 Гбит/с. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 25GE длиной 1 м и 10GE длиной 1, 3 и 5 м, автосогласование по меди не работает. Кабели 25GE идут только на стековые порты и на межшассийные каналы M-LAG. |
| Порт восходящего канала | 6 × 100GE QSFP28. Оговорки вендора: каждый порт 100GE QSFP28 переводится на 40 Гбит/с, разбивка на 4 × 25GE или 4 × 10GE не поддерживается. Подходят медные кабели 100GE и 40GE длиной 1, 3 и 5 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Кабели 100G на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. |
| Порт, работающий и как стековый | Оптические порты 25GE и 100GE |
| RTC | Поддерживается |
| Типовая мощность, Вт | 226 Вт при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 261 Вт при коротких оптических модулях во всех портах. |
| Типовое тепловыделение, БТЕ/ч | 771 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 891 БТЕ/ч при коротких оптических модулях во всех портах. |
| Мощность без нагрузки, Вт | 167 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 570 БТЕ/ч |
| Максимальная мощность, Вт | 384 Вт |
| Максимальное тепловыделение, БТЕ/ч | 1310 БТЕ/ч |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Номинальный вход AC: от 100 до 240 В, 50/60 Гц. Номинальный вход −48 В DC: от −48 до −60 В. Для блока 600 Вт AC и 240 В DC: 240 В. Для блока 1200 Вт HVDC: от 240 до 380 В. |
| Диапазон входного напряжения, В | Предельный вход AC: от 90 до 290 В, от 45 до 65 Гц. Предельный вход −48 В DC: от −38,4 до −72 В. Для блока 600 Вт AC и 240 В DC: от 190 до 290 В. Для блока 1200 Вт HVDC: от 190 до 400 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC серии PAC600S12: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC серии PDC1000S12: 30 А. Блок 1200 Вт HVDC серии PHD1K2S12: 8 А. |
| Номинальная выходная мощность, Вт | 600 W (AC&240 V HVDC) 1000 W (–48 V DC) 1200 W (380 V HVDC) |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0.9999962836 |
| Наработка на отказ, лет | 47,81 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Коммутационная способность | Подробности в даташите серии на сайте вендора. |
| CPU | 4 ядра, 1,4 ГГц |
| Оперативная память | DRAM: 4 GB |
| Флеш-память NOR | 64 МБ |
| Флеш-память NAND | 4 ГБ |
| USB | Поддерживается |
| Тип питания | Съёмные блоки DC, AC и HVDC |
| Консольный порт | RJ45 |
| Порт доступа | 48 × 25GE SFP28. Оговорки вендора: порты 25GE переводятся на 10 или 1 Гбит/с, каждые четыре нисходящих порта образуют группу и переключаются командой вместе. Линейные модули 10GE LRM и на 80 км не поддерживаются. Подходят медные кабели 25GE длиной 1 м и 10GE длиной 1, 3 и 5 м, автосогласование по меди не работает. Кабели 25GE идут только на стековые порты и на межшассийные каналы M-LAG. |
| Порт восходящего канала | 6 × 100GE QSFP28. Оговорки вендора: каждый порт 100GE QSFP28 переводится на 40 Гбит/с, разбивка на 4 × 25GE или 4 × 10GE не поддерживается. Подходят медные кабели 100GE и 40GE длиной 1, 3 и 5 м, автосогласование по меди не работает, такие кабели идут только на стековые порты и на межшассийные каналы M-LAG. Кабели 100G на 3 и 5 м работают только с RS FEC: без него порт уходит в error-down. |
| Порт, работающий и как стековый | Оптические порты 25GE и 100GE |
| RTC | Поддерживается |
| Типовая мощность, Вт | 226 Вт при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 261 Вт при коротких оптических модулях во всех портах. |
| Типовое тепловыделение, БТЕ/ч | 771 БТЕ/ч при полной пропускной способности с высокоскоростными кабелями SFP28 на 48 портах и QSFP28 на шести, два блока питания. 891 БТЕ/ч при коротких оптических модулях во всех портах. |
| Мощность без нагрузки, Вт | 167 Вт |
| Тепловыделение без нагрузки, БТЕ/ч | 570 БТЕ/ч |
| Максимальная мощность, Вт | 384 Вт |
| Максимальное тепловыделение, БТЕ/ч | 1310 БТЕ/ч |
| Число блоков питания | 2 |
| Резервирование питания | Резервирование 1+1 |
| Номинальное входное напряжение, В | Номинальный вход AC: от 100 до 240 В, 50/60 Гц. Номинальный вход −48 В DC: от −48 до −60 В. Для блока 600 Вт AC и 240 В DC: 240 В. Для блока 1200 Вт HVDC: от 240 до 380 В. |
| Диапазон входного напряжения, В | Предельный вход AC: от 90 до 290 В, от 45 до 65 Гц. Предельный вход −48 В DC: от −38,4 до −72 В. Для блока 600 Вт AC и 240 В DC: от 190 до 290 В. Для блока 1200 Вт HVDC: от 190 до 400 В. |
| Наибольший входной ток, А | Блок 600 Вт AC и 240 В DC серии PAC600S12: 8 А при переменном от 100 до 240 В, 4 А при постоянном 240 В. Блок 1000 Вт DC серии PDC1000S12: 30 А. Блок 1200 Вт HVDC серии PHD1K2S12: 8 А. |
| Номинальная выходная мощность, Вт | 600 W (AC&240 V HVDC) 1000 W (–48 V DC) 1200 W (380 V HVDC) |
| Сертификация | Соответствие нормам безопасности, ЭМС и экологическим требованиям |
| Защита от импульсов по питанию, кВ | AC: 6 кВ синфазная и 6 кВ дифференциальная. DC: 4 кВ и 2 кВ. HVDC: 4 кВ и 2 кВ. |
| Тип вентиляторов | Съёмный |
| Число вентиляторных модулей | 4 |
| Резервирование вентиляторов | Вентиляторы работают с резервированием 3+1 в горячем режиме. После отказа одного система какое-то время держится, но модуль надо заменить сразу. |
| Охлаждение | Воздушное |
| Направление обдува | Забор или выброс со стороны портов, смотря какие стоят вентиляторы и блоки питания. Направление обдува у них должно совпадать. |
| Наличие | 0.9999962836 |
| Наработка на отказ, лет | 47,81 |
| Условия хранения | ETSI EN 300 019-1-1 класс 1.2. Срок хранения один год: столько устройство сохраняет заявленное качество в упаковке при соблюдении условий выше. |
- CE6863E-48S6CQ (02354GCT)
- CE6863E-48S6CQ (02354GCT-001)
- CE6863E-48S6CQ (02354GCT-002)
- CE6863E-48S6CQ (02354GCT-004)
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмПо запросу
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмПо запросу
- Парт-номер 02315286Оптический SFP-модуль Huawei SFP-GE-LX-SM1490-BIDISFP, 1 Гбит/с, одномодовое, до 10 кмПо запросу
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02313BUSБлок питания Huawei PAC600S12-PBблок питания, 600 Вт, Fan Panel Side ExhaustПо запросу
Похожие позиции
- Парт-номер 02354GCW-002Коммутатор ЦОД Huawei CloudEngine CE6863E-48S6CQ-B48 портов·по 25 Гбит/с·Uplink 6 × 100 Гбит/с·питание ACот 385 672 ₽В наличии: 6 шт.
- Парт-номер 02354LMB-002Коммутатор ЦОД Huawei CloudEngine CE6863H-48S6CQ-B48 портов·по 25 Гбит/с·Uplink 6 × 100 Гбит/с·питание ACот 457 985 ₽В наличии: 22 шт.
- Парт-номер 02354LMC-002Коммутатор ЦОД Huawei CloudEngine CE6863H-48S6CQ-F48 портов·по 25 Гбит/с·Uplink 6 × 100 Гбит/с·питание ACПо запросу
- Парт-номер 02356BBQКоммутатор ЦОД Huawei CloudEngine CE6885L-48YS8CQ-B48 портов·по 25 Гбит/с·Uplink 8 × 100 Гбит/с·питание ACот 397 724 ₽В наличии: 6 шт.
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
