Уличная точка доступа Wi-Fi 7 Huawei AirEngine 8776I-X6ETHP-T
- Wi-Fi 7 (802.11be)
- потоки 4+4+4
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Уличная точка доступа Wi-Fi 7 Huawei AirEngine 8776I-X6ETHP-T. Подключается к коммутатору и раздаёт беспроводную сеть. Управление идёт через контроллер точек доступа или через облако. По документации Hardware Description Huawei корпус точки доступа 260 × 380 × 84 мм (высота, ширина, глубина). Нетто 4,15 кг, брутто 7,56 кг. Максимальная мощность 44,9 Вт. В серии AirEngine 8776 это исполнение отличает место установки: улица.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны стандарт wi-fi Wi-Fi 7 (802.11be); пространственные потоки 4+4+4; антенны внешние; типовая мощность 34,6 Вт.
Совместимость
С этой позицией берут Монтажный комплект AP-2115B-DJZJ, Монтажный комплект AP-2115B-PBLG, Монтажный комплект AP-2115B-LTLG. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 34,6 Вт закладывается в расчёт питания и охлаждения; вес брутто 7,56 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 02356VSQ с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02356VSQ даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2031. Вендорская поддержка заявлена до 30 июня 2036. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02356VSQ в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2031. Вендорская поддержка заявлена до 30 июня 2036. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Место установки | улица |
| Пространственные потоки | 4+4+4 |
| Антенны | внешние |
| Типовая мощность, Вт | 34,6 |
| Вес нетто, кг | 4,15 |
| Вес брутто, кг | 7,56 |
| Максимальная мощность, Вт | 44,9 |
| Габариты В×Ш×Г, мм | 260 × 380 × 84 |
| Серия | AirEngine 8776 |
| Единица поставки | штука |
| Снятие с продажи | 2031-06-30 |
| Окончание поддержки | 2036-06-30 |
Документация Huawei
Об устройстве
Исполнение AirEngine 8776I-X6ETHP-T, парт-номер 02356VSQ. Состав: AirEngine8776I-X6ETHP-T, Wi-Fi 11be, уличная, три диапазона 4+4+4, внешняя антенна, порт USB, BLE, питание PSE.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R025C10.

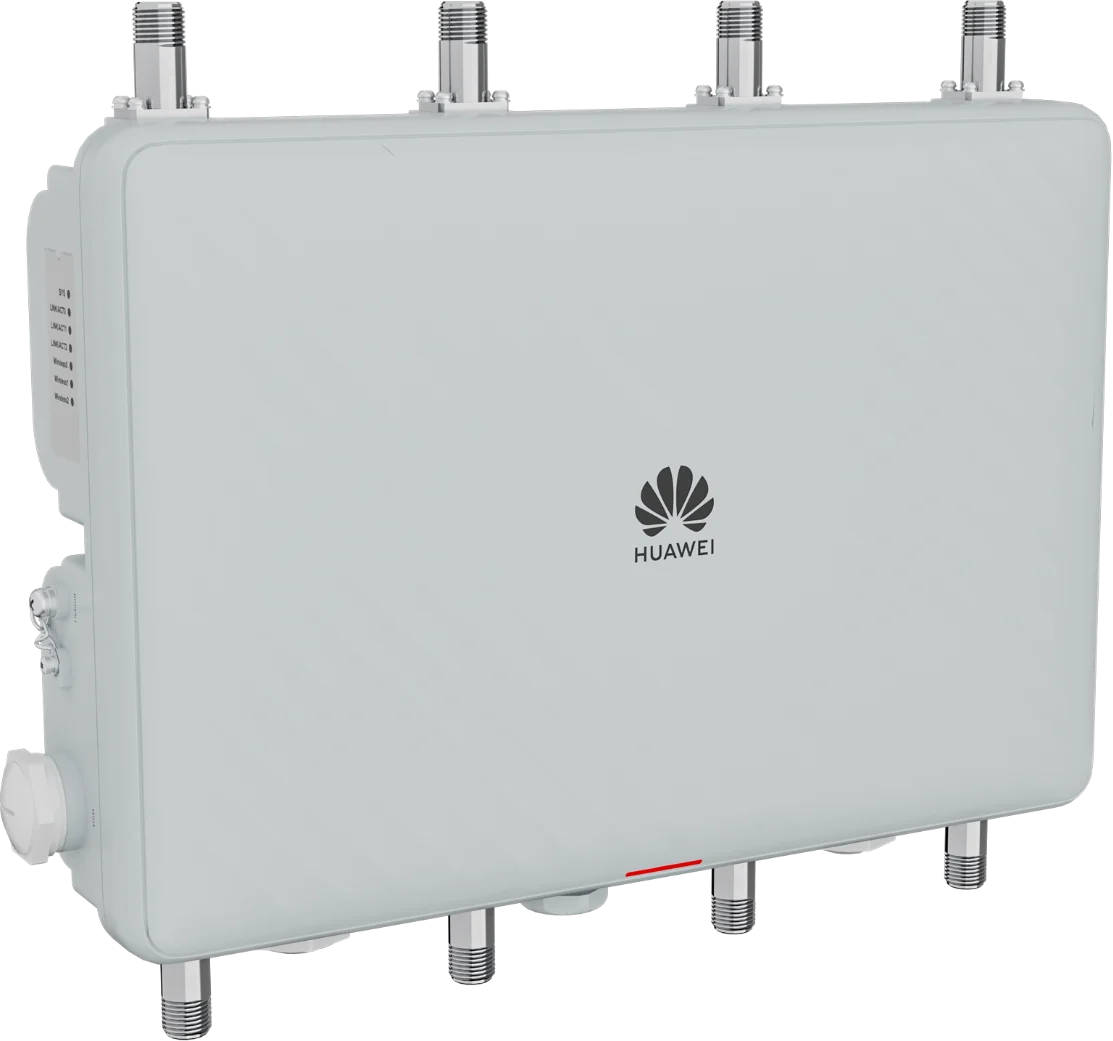

Внешний вид

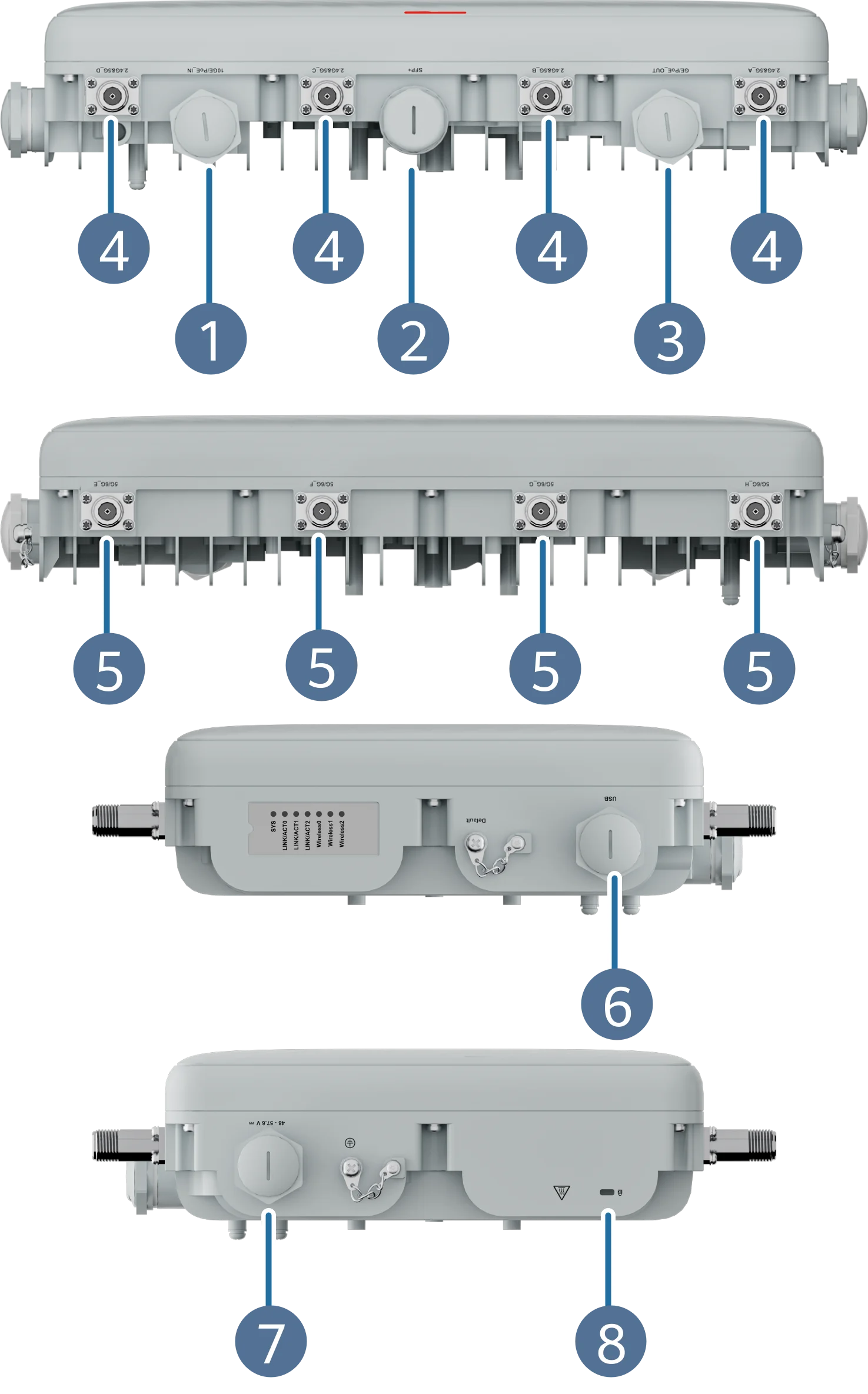

Порты и интерфейсы
- 110GE/PoE_IN
- 2SFP+
- 3GE/PoE_OUT
- 4С 2.4G и 5G_A по 2.4G и 5G_D
- 55G/6G_E to 5G/6G_H
- 6USB
- 7Порт питания постоянного тока
- 8Слот замка Kensington
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 10GE/PoE_IN | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500, 5000 или 10 000 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| GE/PoE_OUT | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1 000 Мбит/с, подключается к проводной сети и подаёт питание PoE. | Сетевой кабель |
| SFP+ | SFP+ | Оптический порт Ethernet для восходящего канала с автовыбором 1G, 2.5G или 10G, работает с подходящим оптическим модулем. | Оптический модуль |
| 2.4G и 5G_A through 2.4G и 5G_D | N-Type, гнездо | Подключение двухдиапазонной антенны 2,4 и 5 ГГц для приёма и передачи сигнала. | Антенна |
| 5G/6G_E to 5G/6G_H | N-Type, гнездо | Подключение антенны 5 или 6 ГГц для передачи и приёма сервисных сигналов. | Антенна |
| USB | USB Type A | Подключение устройства IoT для задач интернета вещей. | Модуль IoT |
| Порт питания постоянного тока | Клеммник Phoenix | Порт питания DC для схем с постоянным током, подключается к источнику 48 В DC. | Клеммник Phoenix |

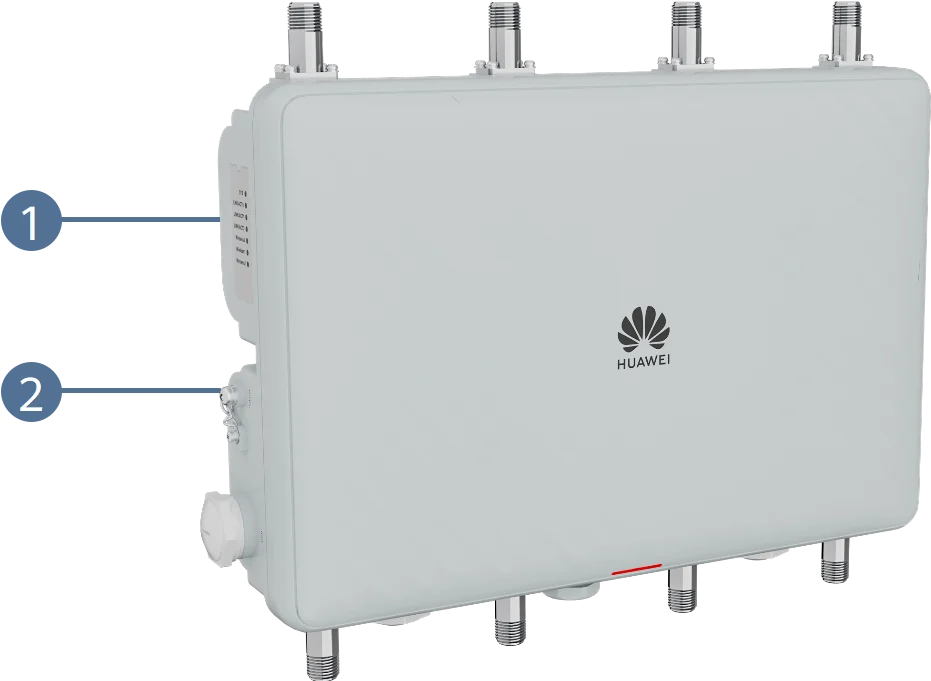

Индикаторы и кнопки
- 1Индикатор
- 2Кнопка сброса Default
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским.
- красный, горит ровноСбой системы.
- зелёный, мигаетСоединение Ethernet в норме.
- не горитЛинк на порту опущен.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- зелёный, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- зелёный, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- жёлтый, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- жёлтый, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- синий, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- синий, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| Default | Кнопка сброса | Короткое нажатие перезагружает устройство. Удержание дольше шести секунд: индикатор SYS мигает жёлтым, потому что красный и зелёный мигают одновременно, устройство сбрасывает настройки к заводским, переходит в режим Fit и перезапускается. |

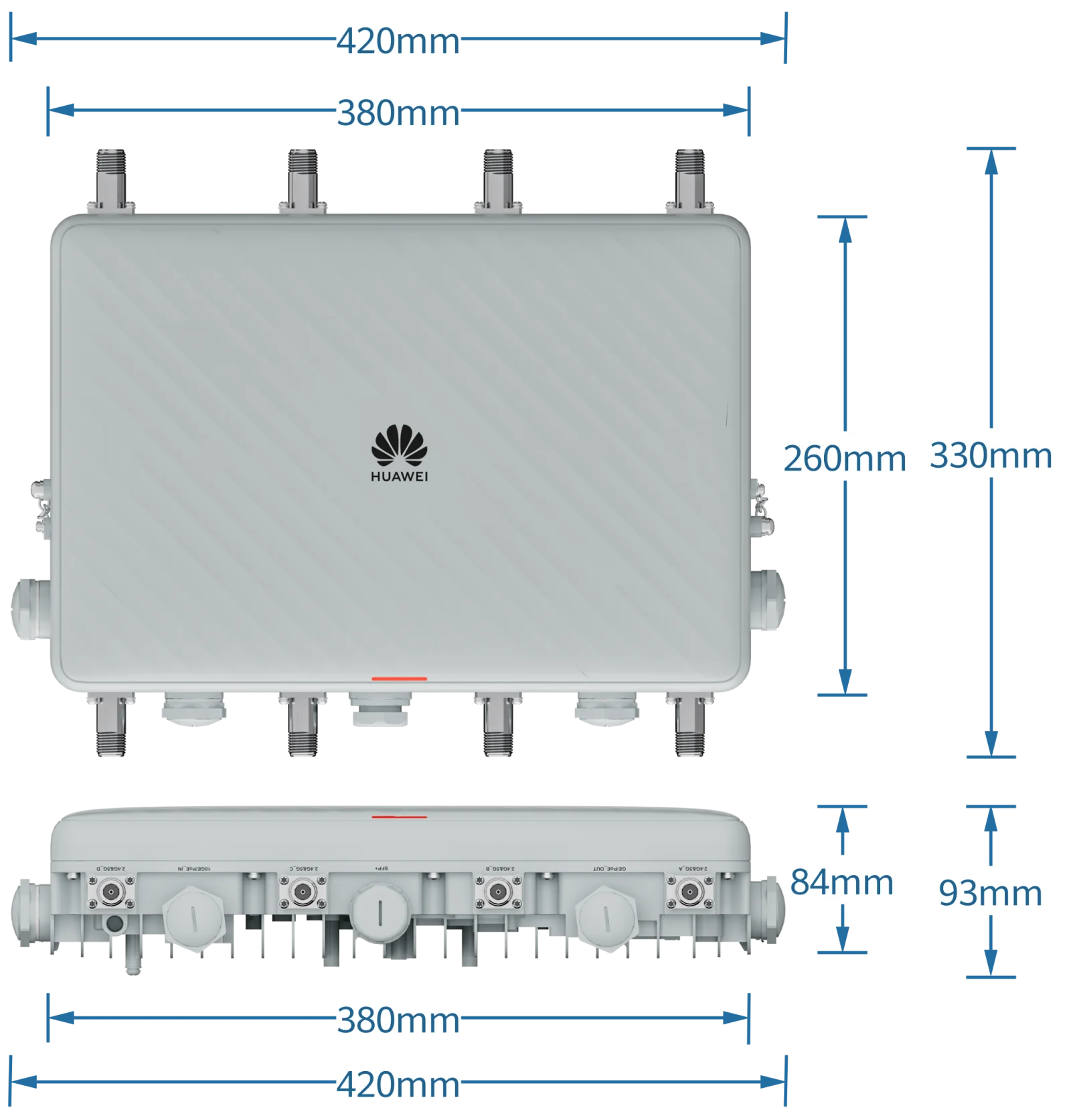

Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на столб |
| Габариты без упаковки В×Ш×Г, мм | 260 × 380 × 84 мм |
| Габариты с упаковкой В×Ш×Г, мм | 195 × 590 × 485 мм |
| Вес без упаковки, кг | 4,15 кг |
| Вес с упаковкой, кг | 7,56 кг |
| Рабочая температура, °C | от −40 до +70 °C |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | Влажность при работе: от 0 до 100 %. Влажность хранения: от 5 до 95 % без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 44,9 Вт (без USB и выхода PoE) |
| Максимальное тепловыделение, БТЕ/ч | 145,5 БТЕ/ч |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | 48 В |
| Диапазон входного напряжения, В | DC: от 48 до 57,6 В. PoE: 802.3bt/at |
| Защита от импульсов по портам | Порт PoE, стойкость к импульсным перенапряжениям. Дифференциальный режим: 1,5 кВ (D.1), 10/700 мкс, 15 Ом + 25 Ом, критерий B. Дифференциальный режим: 1,5 кВ (D.2), 10/700 мкс, 15 Ом + 25 Ом, критерий C. Синфазный режим: 6 кВ (C.3), 10/700 мкс, 15 Ом + 25 Ом на жилу, критерий B. Дифференциальный режим: 1 кВ (D.1), 1,2/50 мкс, 42 Ом, критерий B. Дифференциальный режим: 1 кВ (D.2), 1,2/50 мкс, 42 Ом, критерий B. Синфазный режим: 2 кВ (C.3), 1,2/50 мкс, 2 Ом + 40 Ом × n на жилу, критерий B. Импульсный ток: дифференциальный режим 250 А (D.2), 8/20 мкс, критерий C. Синфазный режим: 6 кА на 8 жил, 8/20 мкс, критерий C |
| Выход PoE | Поддерживается |
| Наибольшая выходная мощность PoE, Вт | Порт GE подаёт питание PoE мощностью до 15,4 Вт на расстояние до 40 м. |
| Всего физических портов | 10GE (RJ45) × 1 с автовыбором 100/1000/2500/5 000 Мбит/с и 10GE. GE (RJ45) × 1 с автовыбором 10/100/1 000 Мбит/с. Оптический порт 10GE (SFP+) с автовыбором GE, 2.5GE, 10GE |
| Степень защиты от пыли и воды | IP68 |
| Заземление | Заземление |
| Защита антенного порта от импульсов, кА | Защита от импульсов 5 кА без внешних устройств защиты |
| Ветровая нагрузка | 67 м/с |
| USB | USB 2,0 с питанием 2,5 или 9 Вт. |
| Слот IoT | Не поддерживается |
| BLE | BLE 5.4BLE 6.0 |
| NearLink | SLE 1.0 |
| Число радиомодулей | 3 |
| Диапазон частот | 2,4 ГГц, 5 ГГц и 6 ГГц |
| Пространственные потоки MIMO | Трёхдиапазонный режим с 6 ГГц (по умолчанию): радиомодуль 0 (2,4 ГГц) 4 × 4, радиомодуль 1 (5 ГГц) 4 × 4, радиомодуль 2 (6 ГГц), 4 × 4. Трёхдиапазонный режим с двумя модулями 5 ГГц: радиомодуль 0 (2,4 ГГц), 4 × 4, радиомодуль 1 (5 ГГц), 4 × 4, радиомодуль 2 (5 ГГц), 4 × 4 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be. 6 ГГц: 802.11a/ax/be |
| Радиоинтерфейс | Внешняя антенна |
| Усиление антенны | BLE: 5 дБи |
| Наибольшая мощность передатчика | Трёхдиапазонный режим с 6 ГГц: 2,4 ГГц 23 дБм на канал и 29 дБм суммарно, 5 ГГц 23 дБм на канал и 29 дБм суммарно, 6 ГГц 23 дБм на канал и 29 дБм суммарно, BLE меньше 10 дБм. Трёхдиапазонный режим с двумя модулями 5 ГГц: 2,4 ГГц 23 дБм на канал и 29 дБм суммарно, первый 5 ГГц 23 дБм на канал и 29 дБм суммарно, второй 5 ГГц 23 дБм на канал и 29 дБм суммарно, BLE меньше 10 дБм |
| Мощность на один радиомодуль, дБм | Трёхдиапазонный режим с 6 ГГц: 2,4 ГГц от −10 до +23 дБм на канал, 5 ГГц от −10 до +23 дБм на канал, 6 ГГц от −10 до +23 дБм на канал. Трёхдиапазонный режим с двумя модулями 5 ГГц: 2,4 ГГц от −10 до +23 дБм на канал, первый 5 ГГц от −10 до +23 дБм на канал, второй 5 ГГц от −10 до +23 дБм на канал |
| Наработка на отказ, лет | 77,163 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | При питании по 802.3bt класса 8 и работе USB на 9 Вт порт GE отдаёт PoE по 802.3af мощностью 15,4 Вт, остальные функции не ограничены. При питании по 802.3bt класса 6 и работе USB на 2,5 Вт выход PoE не работает, остальные функции не ограничены. При питании по 802.3bt класса 6 и работе USB на 9 Вт выход PoE не работает, мощность передатчика в диапазоне 2,4 ГГц падает до 25 дБм суммарно, а в диапазонах 5 и 6 ГГц до 28 дБм суммарно, остальные функции не ограничены. |
| Питание по 802.3at | Wi-Fi работает максимум по схеме 2,4 ГГц (2 × 2), 5 ГГц (2 × 2) и 5 или 6 ГГц (2 × 2). Полоса в диапазоне 2,4 ГГц до 20 МГц при суммарной мощности 23 дБм, в диапазоне 5 ГГц до 80 МГц при 23 дБм, в диапазоне 6 ГГц до 160 МГц при 23 дБм. Проводные порты: 10GE и SFP+, из них остаётся только один, приоритет у оптического, и тогда электрический порт GE не работает. Если задействован электрический порт 10GE, скорость падает до 2,5 Гбит/с. Выход PoE не работает. Порт USB тоже не работает. |
| Питание по 802.3af | Не поддерживается |
| Питание постоянным током | При работе USB на 9 или 2,5 Вт выход PoE не поддерживается, остальные функции не ограничены. При выходе PoE на 13 Вт порт USB не работает, остальные функции не ограничены. |
