Точка доступа Wi-Fi 7 Huawei AirEngine 8776-X7F-T
- Wi-Fi 7 (802.11be)
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Точка доступа Wi-Fi 7 Huawei AirEngine 8776-X7F-T. Подключается к коммутатору и раздаёт беспроводную сеть. Управление идёт через контроллер точек доступа или через облако. Размеры точки доступа 54 × 265 × 265 мм. Масса без упаковки 2,29 кг, с упаковкой 3,02 кг. Источник этих чисел: Hardware Description Huawei. В серии AirEngine 8776 это исполнение отличает место установки: помещение.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны стандарт wi-fi Wi-Fi 7 (802.11be); антенны интеллектуальные; типовая мощность 38,7 Вт.
Совместимость
С этой позицией берут Монтажный комплект AP-2115B-DJZJ, Монтажный комплект AP-2115B-PBLG, Монтажный комплект AP-2115B-LTLG. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 38,7 Вт закладывается в расчёт питания и охлаждения; вес брутто 3,02 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 50088473 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 50088473 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2030. Вендорская поддержка заявлена до 31 декабря 2035. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 50088473 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2030. Вендорская поддержка заявлена до 31 декабря 2035. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Место установки | помещение |
| Антенны | интеллектуальные |
| Типовая мощность, Вт | 38,7 |
| Вес нетто, кг | 2,29 |
| Вес брутто, кг | 3,02 |
| Габариты В×Ш×Г, мм | 54 × 265 × 265 |
| Серия | AirEngine 8776 |
| Единица поставки | штука |
| Снятие с продажи | 2030-12-31 |
| Окончание поддержки | 2035-12-31 |
Документация Huawei
Об устройстве
Исполнение AirEngine 8776-X7F-T, парт-номер 50088473. Состав: AirEngine8776-X7F-T, Wi-Fi 11be, для помещений, пять диапазонов, умная антенна, порт USB, BLE.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R025C00.

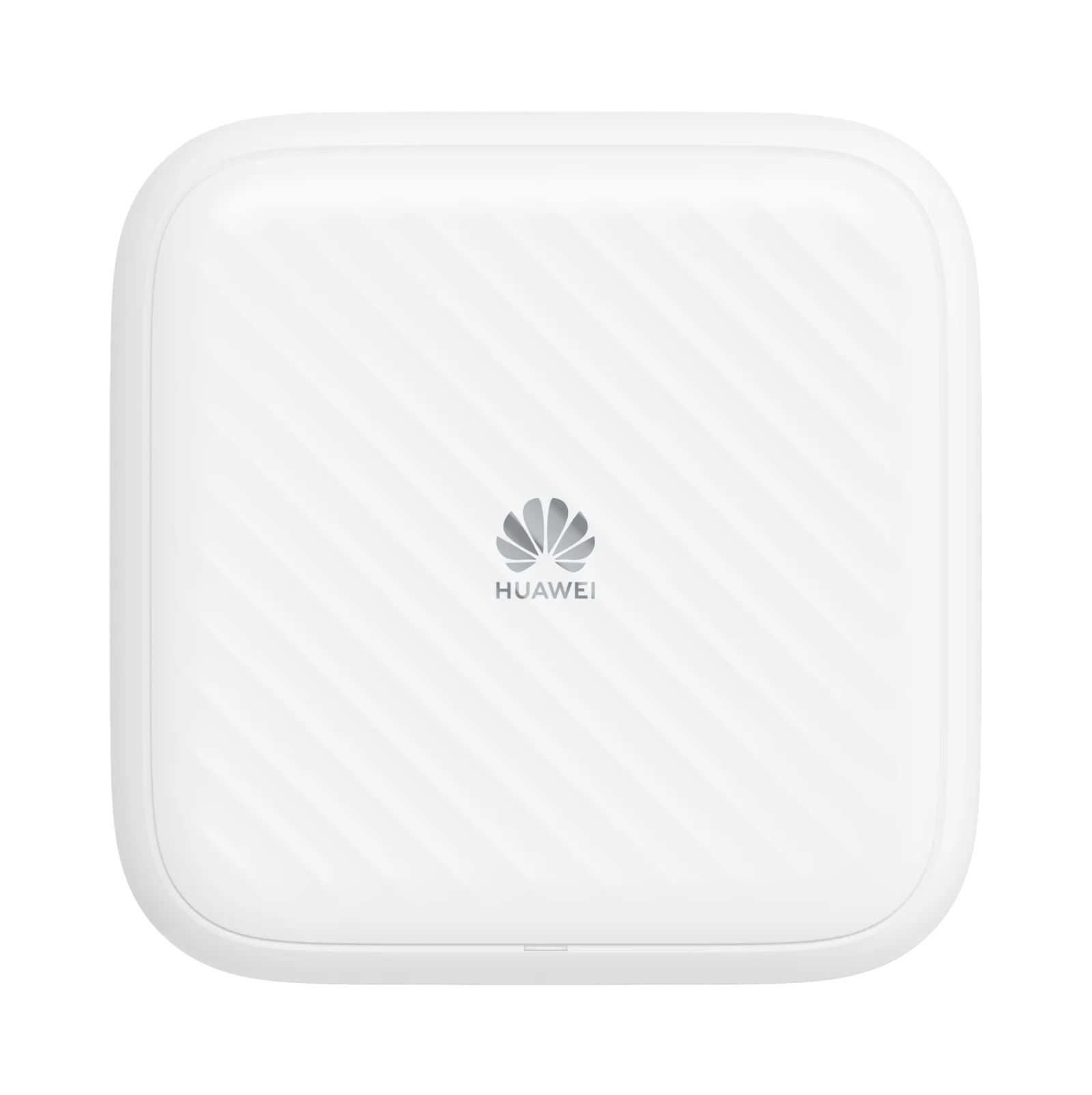

Внешний вид

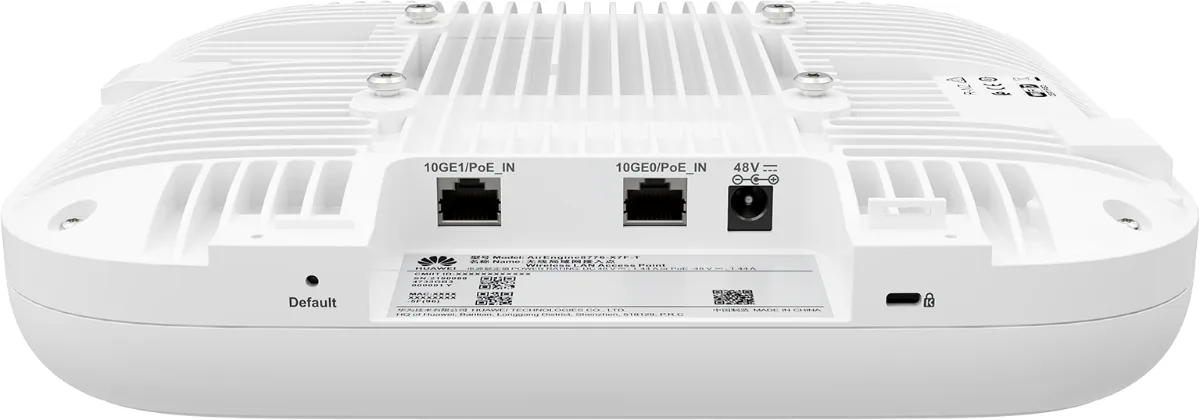

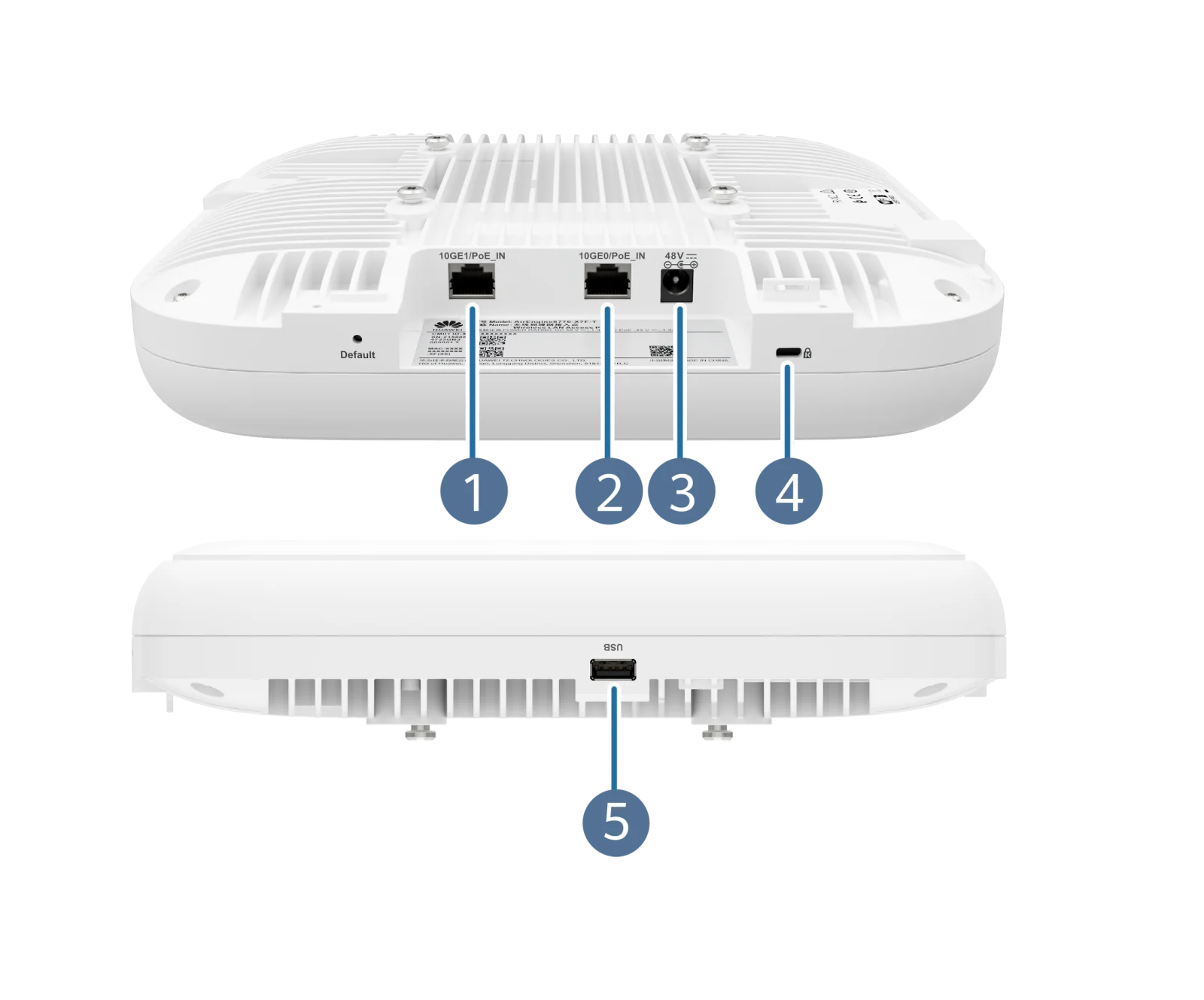

Порты и интерфейсы
- 110GE1 с питанием PoE на входе
- 210GE0 с питанием PoE на входе
- 3DC 48V
- 4Слот замка Kensington
- 5USB
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 10GE0 с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500, 5000 или 10 000 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| 10GE1 с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500, 5000 или 10 000 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| DC 48V | Разъём постоянного тока | Порт питания постоянного тока под адаптер на 48 В. | Адаптер питания 48 В. Не применять в странах с требованиями ERP. |
| USB | USB Type A | Подключение устройства интернета вещей, порт USB 2.0 | Модуль IoT |

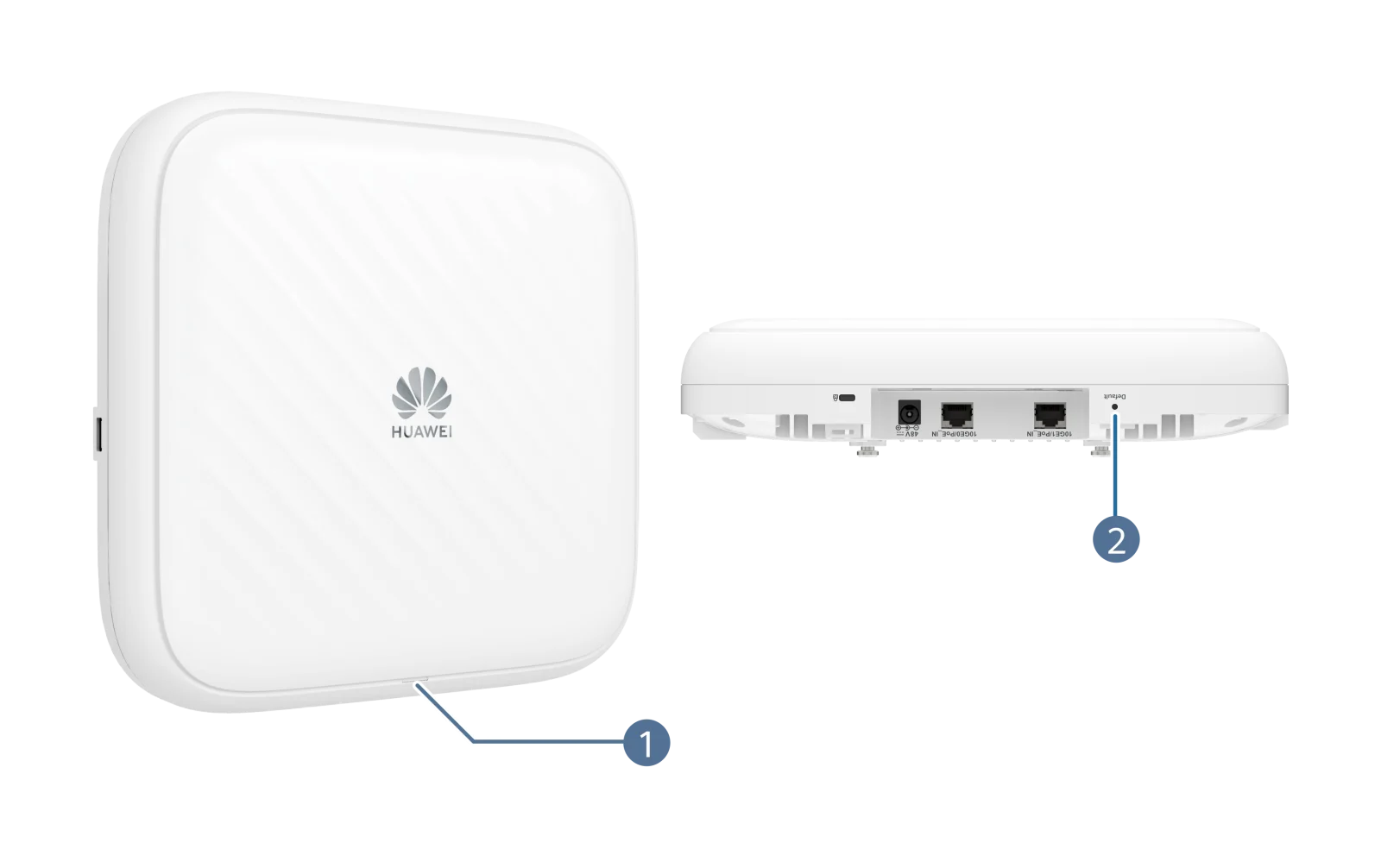

Индикаторы и кнопки
- 1Индикатор
- 2Кнопка сброса Default
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским.
- красный, горит ровноСбой системы.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| Default | Кнопка сброса | Короткое нажатие перезагружает устройство. Удержание дольше шести секунд: индикатор мигает жёлтым, потому что красный и зелёный мигают одновременно, устройство сбрасывает настройки к заводским, переходит в режим Fit и перезапускается. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на потолок (бетон, гипсокартон, подвесные профили, балка, шпилька) |
| Габариты без упаковки В×Ш×Г, мм | 54 × 265 × 265 мм |
| Габариты с упаковкой В×Ш×Г, мм | 91 × 371 × 343 мм |
| Вес без упаковки, кг | 2,29 кг |
| Вес с упаковкой, кг | 3,02 кг |
| Рабочая температура, °C | от −10 до +50 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95 %, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 42,1 Вт (без USB) |
| Максимальное тепловыделение, БТЕ/ч | 136,46 БТЕ/ч |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | 48 В |
| Диапазон входного напряжения, В | DC: от 43,2 до 57,6 В. PoE: 802.3bt/at |
| Защита от импульсов по портам | Порт PoE. Дифференциальная помеха между 48 В и общим: 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. Синфазная помеха на землю по восьми жилам: 4 кВ (1,2/50 мкс, 42 Ом), критерий B. |
| Выход PoE | Не поддерживается |
| Всего физических портов | 10GE (RJ45) × 2 с автовыбором 100/1 000 Мбит/с, 2.5GE, 5GE, 10GE |
| Заземление | Заземление |
| USB | USB 2,0 с питанием 2,5 или 9 Вт. |
| Слот IoT | Не поддерживается |
| BLE | BLE 5.4BLE 6.0 |
| NearLink | SLE 1.0 |
| Число радиомодулей | 5 |
| Диапазон частот | 2,4 ГГц, 5 ГГц и 6 ГГц |
| Пространственные потоки MIMO | Режим четырёх радиомодулей с двумя полосами 5 ГГц (по умолчанию): радиомодуль 0 на 2,4 ГГц 4 × 4, радиомодуль 1 на нижней полосе 5 ГГц 4 × 4, радиомодуль 2 на верхней полосе 5 ГГц 4 × 4, радиомодуль 3 на 6 ГГц 4 × 4. Режим четырёх радиомодулей с двумя полосами 6 ГГц: радиомодуль 0 на 2,4 ГГц 4 × 4, радиомодуль 1 на 5 ГГц 4 × 4, радиомодуль 2 на нижней полосе 6 ГГц 4 × 4, радиомодуль 3 на верхней полосе 6 ГГц 4 × 4. Режим пяти радиомодулей с двумя полосами 5 ГГц и двумя полосами 6 ГГц: радиомодуль 0 на 2,4 ГГц 2 × 2, радиомодуль 1 на нижней полосе 5 ГГц 4 × 4, радиомодуль 2 на верхней полосе 5 ГГц 2 × 2, радиомодуль 3 на верхней полосе 6 ГГц 4 × 4, радиомодуль 4 на нижней полосе 6 ГГц 4 × 4. Режим пяти радиомодулей с двумя полосами 5 ГГц и сканированием: радиомодуль 0 на 2,4 ГГц 2 × 2, радиомодуль 1 на нижней полосе 5 ГГц 4 × 4, радиомодуль 2 на верхней полосе 5 ГГц 2 × 2, радиомодуль 3 на 6 ГГц 4 × 4, радиомодуль 4 сканирует 5 ГГц или нижнюю полосу 6 ГГц 2 × 2 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be. 6 ГГц: 802.11a/ax/be |
| Радиоинтерфейс | Встроенные интеллектуальные антенны |
| Усиление антенны | 2,4 ГГц: 4 дБи на цепь (пиковое усиление), 1 дБи (суммарное усиление). 5 ГГц: 5 дБи на цепь (пиковое усиление), 2 дБи (суммарное усиление). 6 ГГц: 5 дБи на цепь (пиковое усиление), 2 дБи (суммарное усиление). BLE: 4 дБи |
| Наибольшая мощность передатчика | 2,4 ГГц: 20 дБм на цепь. 5 ГГц: 20 дБм на цепь. 6 ГГц: 20 дБм на цепь. BLE: < 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до +20 дБм на цепь. 5 ГГц: от −10 до +20 дБм на цепь. 6 ГГц: от −10 до +20 дБм на цепь |
| Наработка на отказ, лет | 46,38175984 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | При питании по классу 802.3bt Class 7 или Class 8 ограничений по функциям нет. При классе 802.3bt Class 6 порт USB отдаёт до 2,5 Вт, остальные функции без ограничений. |
| Питание по 802.3at | Wi-Fi: доступно не больше чем 2,4 ГГц (2 × 2) плюс нижняя полоса 5 ГГц (2 × 2) плюс верхняя полоса 5 ГГц (2 × 2) плюс 6 ГГц (2 × 2). Наибольшая полоса на 2,4 ГГц 20 МГц при суммарной мощности 15 дБм, на 5 ГГц 40 МГц при 17 дБм, на 6 ГГц 80 МГц при 17 дБм. Также доступно не больше чем 2,4 ГГц (2 × 2) плюс 5 ГГц (2 × 2) плюс нижняя полоса 6 ГГц (2 × 2) плюс верхняя полоса 6 ГГц (2 × 2) с теми же полосами и мощностями. Проводные порты: работает только один порт 10GE со скоростью, сниженной до 2,5 Гбит/с, горячий резерв по PoE не поддерживается. Порт USB не работает. |
| Питание по 802.3af | Не поддерживается |
| Питание постоянным током | Ограничений по функциям нет. |
