Точка доступа Wi-Fi 7 Huawei AirEngine 5776I-X7EH
- Wi-Fi 7 (802.11be)
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Точка доступа Wi-Fi 7 Huawei AirEngine 5776I-X7EH. Подключается к коммутатору и раздаёт беспроводную сеть. Управление идёт через контроллер точек доступа или через облако. Размеры точки доступа 44 × 442 × 305 мм. Вес нетто 7,47 кг, брутто 9,32 кг. В пике точка доступа потребляет до 20,8 Вт. Размеры и мощность сверены по документации Hardware Description Huawei. В серии AirEngine 5776 это исполнение отличает антенны: внешние.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны стандарт wi-fi Wi-Fi 7 (802.11be); типовая мощность 19,6 Вт.
Совместимость
С этой позицией берут Монтажный комплект AP-2115B-DJZJ, Монтажный комплект AP-2115B-PBLG, Монтажный комплект AP-2115B-LTLG. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 19,6 Вт закладывается в расчёт питания и охлаждения; вес брутто 9,32 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 50089124 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 50089124 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2031. Вендорская поддержка заявлена до 30 июня 2036. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 50089124 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2031. Вендорская поддержка заявлена до 30 июня 2036. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Антенны | внешние |
| Типовая мощность, Вт | 19,6 |
| Вес нетто, кг | 7,47 |
| Вес брутто, кг | 9,32 |
| Максимальная мощность, Вт | 20,8 |
| Габариты В×Ш×Г, мм | 44 × 442 × 305 |
| Серия | AirEngine 5776 |
| Единица поставки | штука |
| Снятие с продажи | 2031-06-30 |
| Окончание поддержки | 2036-06-30 |
Документация Huawei
Об устройстве
Исполнение AirEngine 5776I-X7EH, парт-номер 50089124. Состав: AirEngine5776I-X7EH (11be, встроенный, внешняя антенна, BLE).
Первая версия ПО, в которой поддержан этот парт-номер, это V600R025C10.

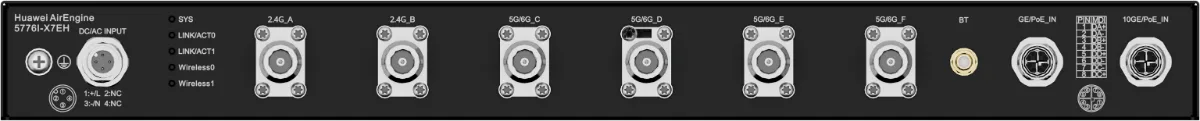

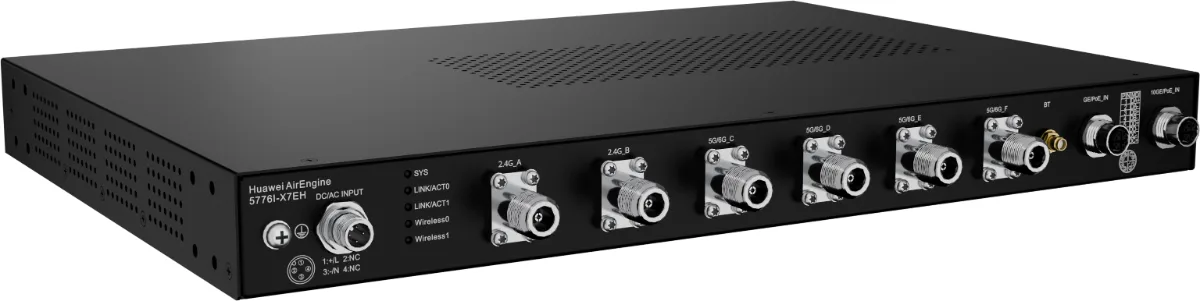

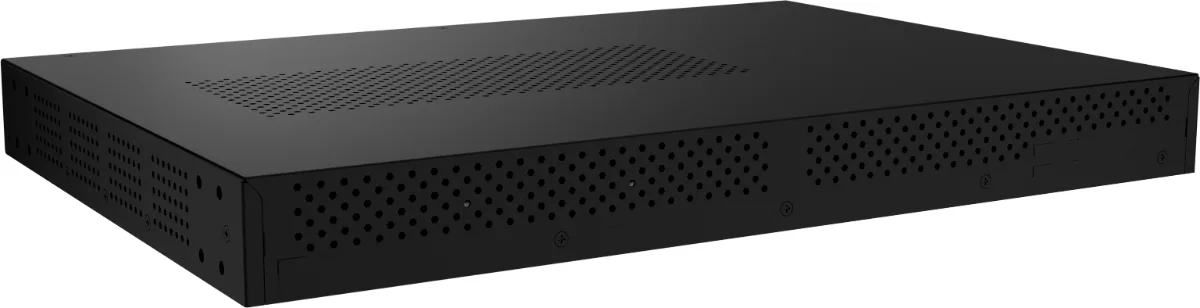

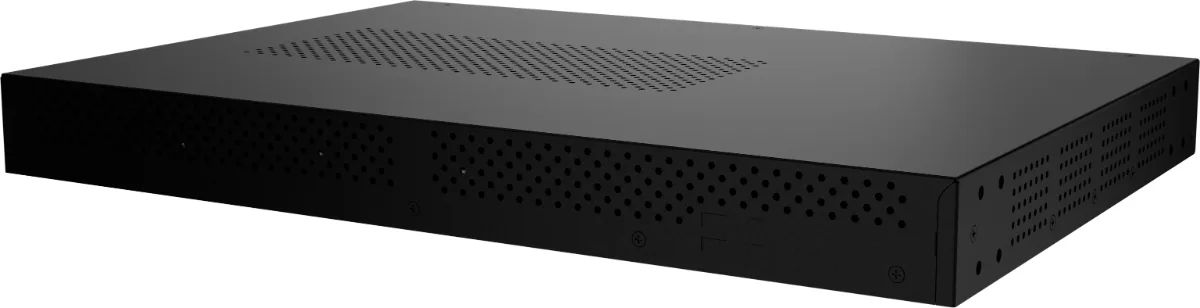

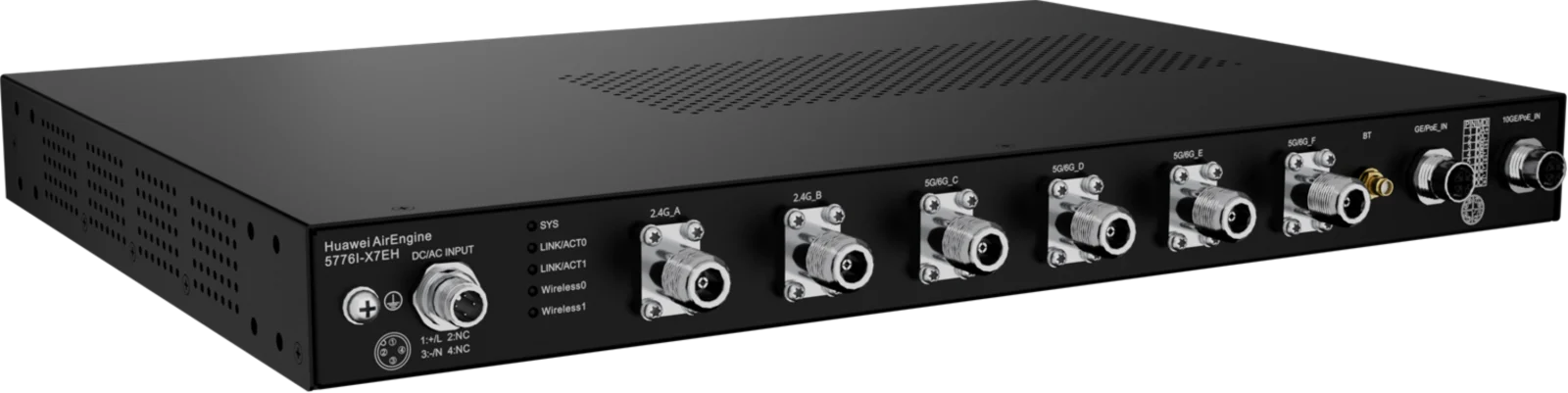

Внешний вид

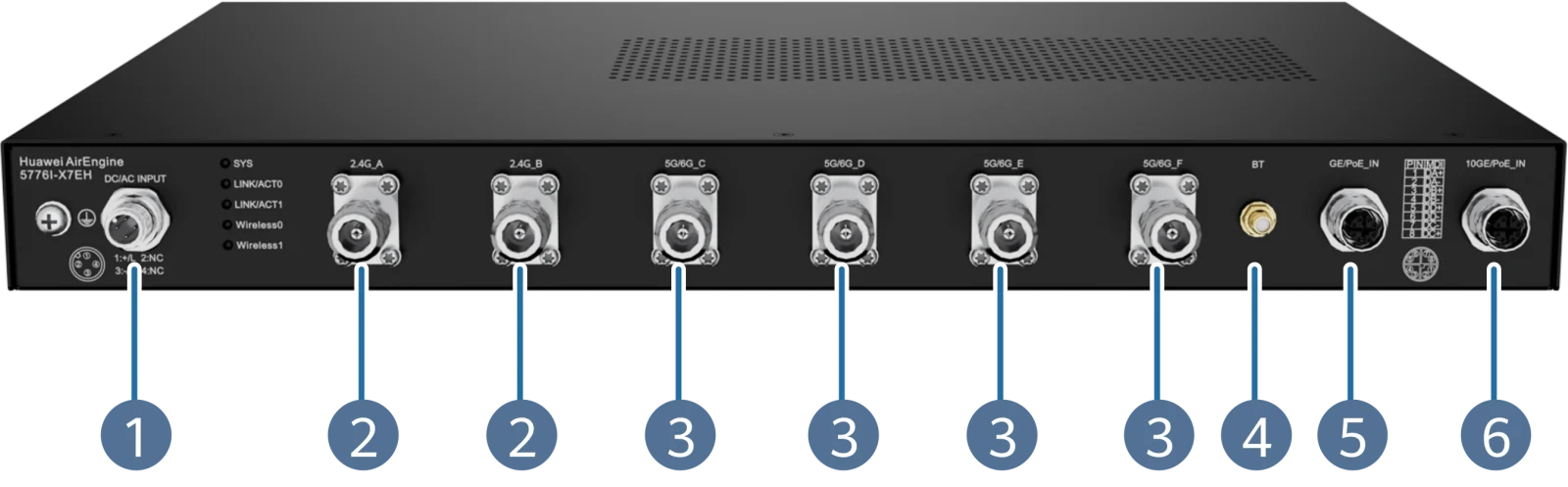

Порты и интерфейсы
- 1DC/AC INPUT
- 22.4G_A и 2.4G_B
- 35G/6G_C to 5G/6G_F
- 4BT
- 5GE с питанием PoE на входе
- 610GE/PoE_IN
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 10GE/PoE_IN | M12 | Медный порт Ethernet с автовыбором 100, 1000, 2500, 5000 или 10 000 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| GE с питанием PoE на входе | M12 | Медный порт Ethernet с автовыбором 10, 100 или 1 000 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| 2.4G_A и 2.4G_B | N-Type, гнездо | Подключение антенн 2,4 ГГц для передачи и приёма сервисных сигналов. | Антенна |
| 5G/6G_C to 5G/6G_F | N-Type, гнездо | Подключение антенны 5 или 6 ГГц для передачи и приёма сервисных сигналов. | Антенна |
| BT | SMA | Подключение антенны Bluetooth для передачи и приёма сигналов Bluetooth. | Антенна |
| DC/AC INPUT | M12 | Порт питания DC/AC, работает от переменного или постоянного тока. | M12 |

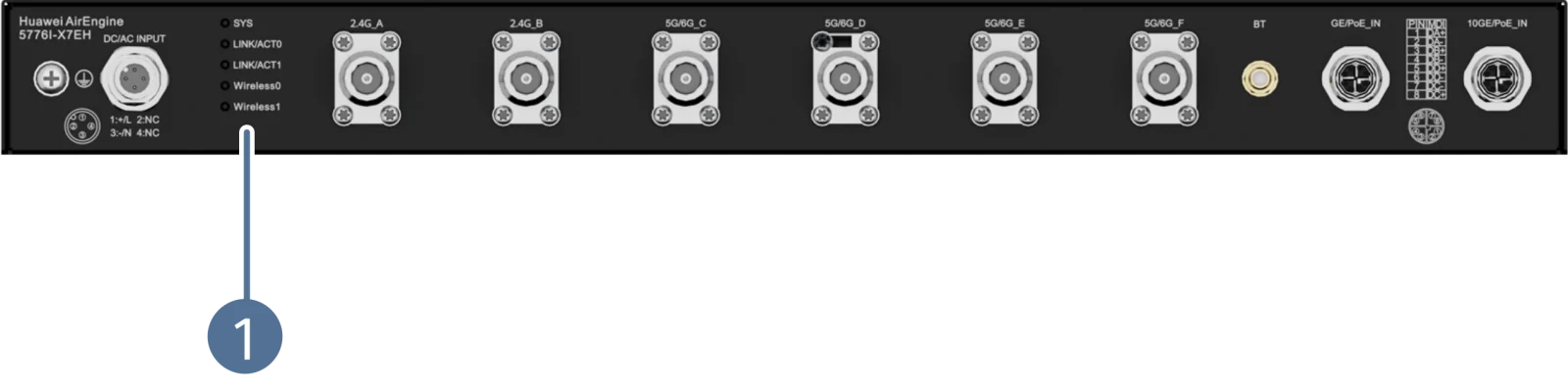

Индикаторы и кнопки
- 1Индикатор
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- красный, горит ровноСбой системы.
- зелёный, мигаетСоединение Ethernet в норме.
- не горитЛинк на порту опущен.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- зелёный, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- зелёный, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- жёлтый, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- жёлтый, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.

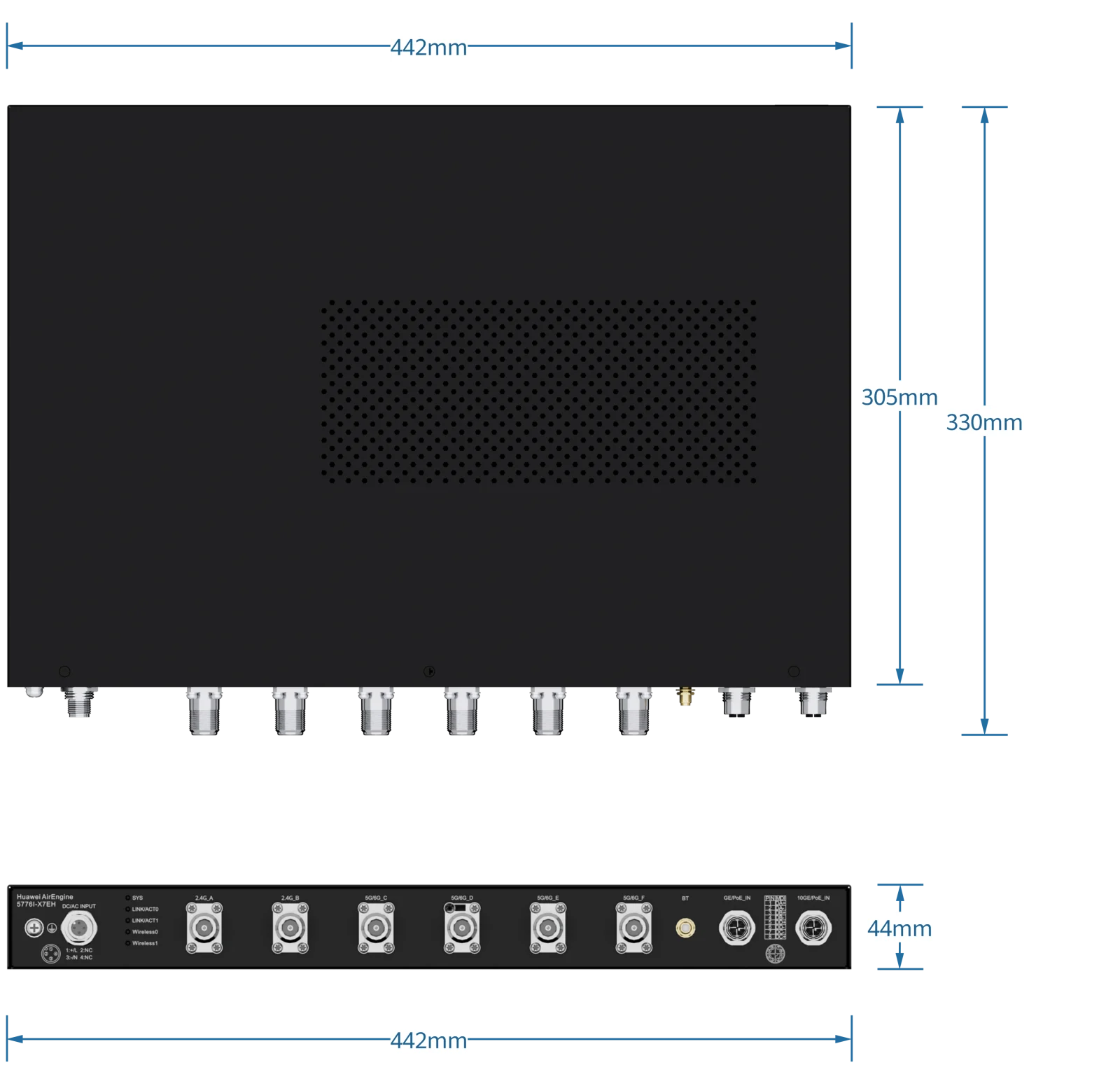

Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | В стойку |
| Габариты без упаковки В×Ш×Г, мм | 44 × 442 × 305 мм |
| Габариты с упаковкой В×Ш×Г, мм | 145 × 570 × 490 мм |
| Вес без упаковки, кг | 7,47 кг |
| Вес с упаковкой, кг | 9,32 кг |
| Рабочая температура, °C | от −40 до +55 °C |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | Влажность при работе: от 0 до 100 %. Влажность хранения: от 5 до 95 % без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 20,8 (питание PoE) |
| Максимальное тепловыделение, БТЕ/ч | 67,42 БТЕ/ч |
| Тип питания | AC встроенный, DC встроенный, PoE |
| Номинальное входное напряжение, В | AC: 110 В / 220 В. DC: 110 В. PoE: 802.3at |
| Диапазон входного напряжения, В | AC: от 100 до 240 В. DC: от 99 до 121 В. PoE: 802.3at. Если вводов PoE несколько и уровни мощности разные, работает порт с самым высоким уровнем. При одинаковых уровнях вводы резервируют друг друга. |
| Защита от импульсов по портам | Порт PoE, стойкость к импульсам. Дифференциальная помеха: 1,5 кВ по D.1 с формой 10/700 мкс, критерий B, и 1,5 кВ по D.2, критерий C. Синфазная помеха: 6 кВ по C.3 с формой 10/700 мкс, критерий B. Дифференциальная помеха 1 кВ по D.1 и D.2 с формой 1,2/50 мкс, критерий B. Синфазная помеха 2 кВ по C.3, критерий B. Импульсный ток: дифференциальный 250 А по D.2 с формой 8/20 мкс, критерий C, синфазный 6 кА на восемь жил, форма 8/20 мкс. |
| Выход PoE | Не поддерживается |
| Всего физических портов | 1 × 10GE (RJ45) с автосогласованием 100M/1000M/2500M/5000M/10GE, 1 × GE (RJ45) с автосогласованием 10M/100M/1000M |
| Заземление | Заземление |
| Слот IoT | Не поддерживается |
| BLE | BLE5.2 |
| Число радиомодулей | 2 |
| Диапазон частот | 2,4 ГГц, 5 ГГц и 6 ГГц |
| Пространственные потоки MIMO | Режим 5 ГГц (4 × 4) по умолчанию: радиомодуль 5 ГГц 4 × 4. Режим 6 ГГц (4 × 4): радиомодуль 6 ГГц 4 × 4. Режим 2,4 ГГц (2 × 2) и 5 ГГц (2 × 2): радиомодуль 2,4 ГГц 2 × 2, радиомодуль 5 ГГц 2 × 2. Режим 5 ГГц (2 × 2) и 5 ГГц (2 × 2): два радиомодуля 5 ГГц по 2 × 2. Режим 5 ГГц (2 × 2) и 6 ГГц (2 × 2): радиомодуль 5 ГГц 2 × 2, радиомодуль 6 ГГц 2 × 2. Режим 2,4 ГГц (2 × 2) и 6 ГГц (2 × 2): радиомодуль 2,4 ГГц 2 × 2, радиомодуль 6 ГГц 2 × 2 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be. 6 ГГц: 802.11a/ax/be |
| Радиоинтерфейс | Внешняя антенна |
| Наибольшая мощность передатчика | Режим 5 ГГц (4 × 4): 22 дБм на канал, 28 дБм суммарно. Режим 6 ГГц (4 × 4): 22 дБм на канал, 28 дБм суммарно. Режим 2,4 ГГц (2 × 2) и 5 ГГц (2 × 2): 2,4 ГГц 24 дБм на канал и 27 дБм суммарно, 5 ГГц 23 дБм на канал и 26 дБм суммарно. Режим 5 ГГц (2 × 2) и 5 ГГц (2 × 2): первый 5 ГГц 23 дБм на канал и 26 дБм суммарно, второй 22 дБм на канал и 25 дБм суммарно. Режим 5 ГГц (2 × 2) и 6 ГГц (2 × 2): 5 ГГц 23 дБм на канал и 26 дБм суммарно, 6 ГГц 22 дБм на канал и 25 дБм суммарно. Режим 2,4 ГГц (2 × 2) и 6 ГГц (2 × 2): 2,4 ГГц 24 дБм на канал и 27 дБм суммарно, 6 ГГц 22 дБм на канал и 25 дБм суммарно |
| Мощность на один радиомодуль, дБм | Режим 5 ГГц (4 × 4): 5 ГГц от −10 до +22 дБм на канал. Режим 6 ГГц (4 × 4): 6 ГГц от −10 до +22 дБм на канал. Режим 2,4 ГГц (2 × 2) и 5 ГГц (2 × 2): 2,4 ГГц от −10 до +24 дБм на канал, 5 ГГц от −10 до +23 дБм на канал. Режим 5 ГГц (2 × 2) и 5 ГГц (2 × 2): первый 5 ГГц от −10 до +23 дБм на канал, второй от −10 до +22 дБм на канал. Режим 5 ГГц (2 × 2) и 6 ГГц (2 × 2): 5 ГГц от −10 до +23 дБм на канал, 6 ГГц от −10 до +22 дБм на канал. Режим 2,4 ГГц (2 × 2) и 6 ГГц (2 × 2): 2,4 ГГц от −10 до +24 дБм на канал, 6 ГГц от −10 до +22 дБм на канал |
| Наработка на отказ, лет | 137,75 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | Согласован режим питания 802.3at, ограничений по функциям нет. |
| Питание по 802.3at | Согласован режим питания 802.3at, ограничений по функциям нет. |
| Питание по 802.3af | Не поддерживается. |
| Питание постоянным током | Ограничений по функциям нет. |
