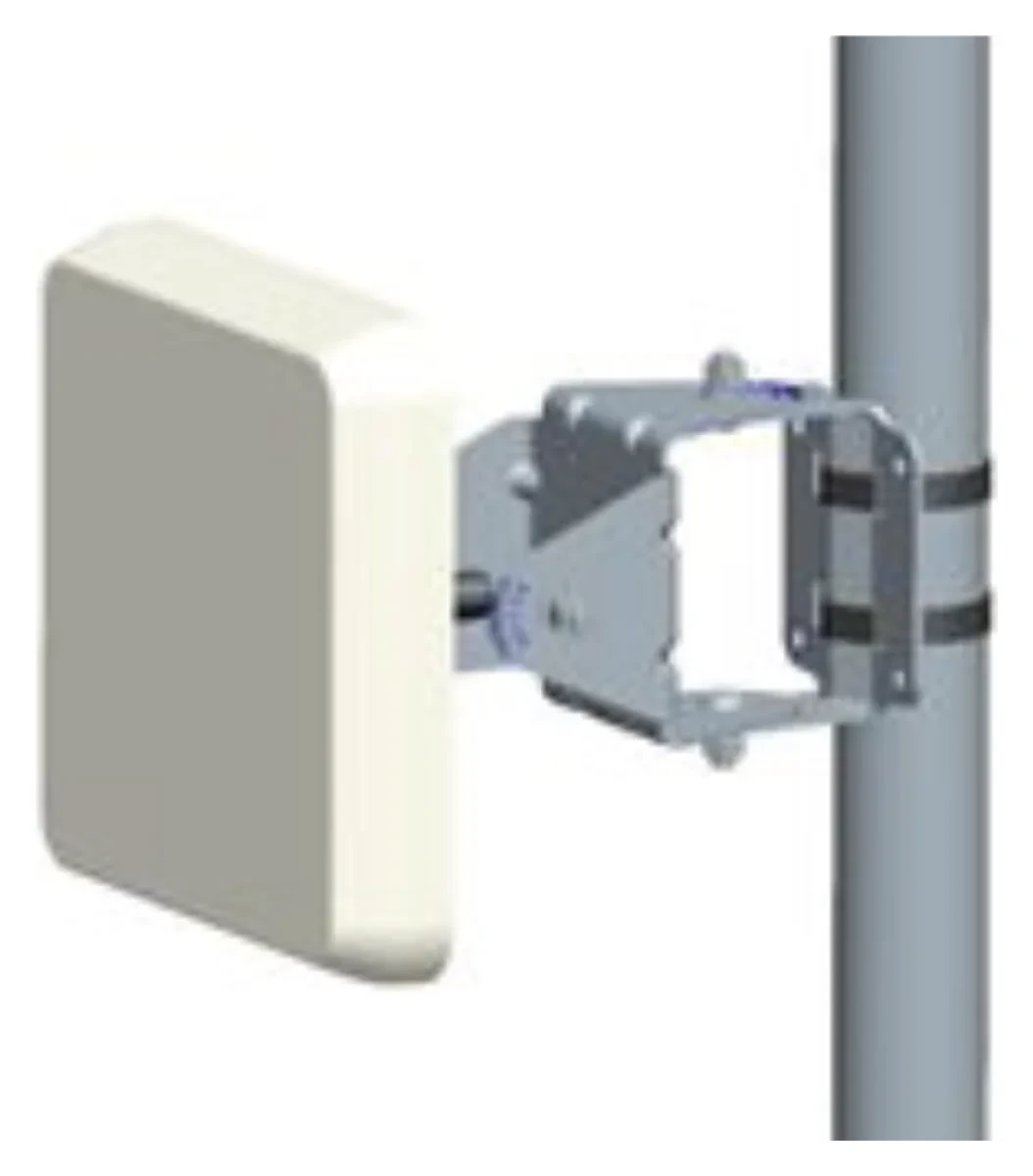

Антенна Huawei ANTDG0808D4NR
- монтаж настенный
- направленная
- 8 дБи
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Антенна Huawei ANTDG0808D4NR. Подключается к точке доступа с внешними разъёмами. Форма зоны покрытия задаётся диаграммой направленности. Антенна весит 0,75 кг без упаковки. Данные по документации Hardware Description Huawei. У этого исполнения способ монтажа: настенный; усиление антенны: 8 дБи; диаграмма направленности: направленная.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны диапазон частот 5150…5850 МГц; портов 4.
Как подобрать
Антенну подбирают по диапазону частот точки доступа, по нужной форме покрытия и по разъёму. Усиление и ширина луча связаны: чем выше усиление, тем уже зона, поэтому в помещении и на открытой площадке ставят разные исполнения.
Совместимость
Позиция заявлена к семействам AirEngine 5700, AirEngine 6700, AirEngine 8700. Список собран по документации вендора и по нашим сборкам, но конфигурацию под вашу задачу инженеры всё равно проверяют до оплаты.
Где применяется
Антенну ставят там, где встроенной не хватает: высокие потолки, склады, открытые площадки. Перед монтажом считают зону покрытия, иначе выигрыш по усилению уходит в мёртвые зоны по краям сектора.
Что проверяем до отгрузки
Сверяем парт-номер 27013720 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 27013720 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 27013720 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
По документации вендора позиция заявлена к семействам AirEngine 5700, AirEngine 6700, AirEngine 8700. Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Подходит к оборудованию
| Способ монтажа | настенный |
|---|---|
| Усиление антенны | 8 дБи |
| Диаграмма направленности | направленная |
| Вес нетто, кг | 0,75 |
| Диапазон частот, МГц | 5150…5850 |
| Портов | 4 |
| Единица поставки | штука |
Документация Huawei

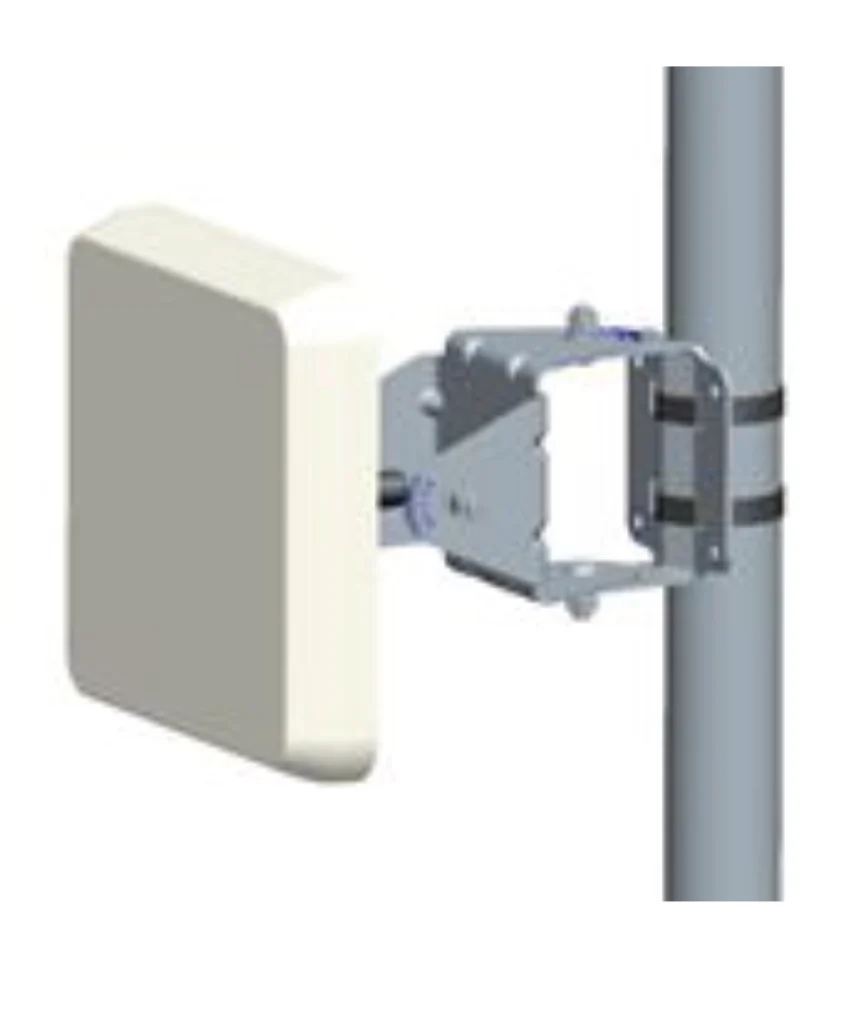

Внешний вид
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты антенны, мм | 40 × 220 × 220 мм |
| Вес без упаковки, кг | В×Ш×Г: 40 мм x 220 мм x 220 мм |
| Способ установки | На стену, на столб |
Технические характеристики
| Параметр | Значение |
|---|---|
| Парт-номер | 27013720 |
| Модель | ANTDG0808D4NR |
| Описание | Направленная антенна, разъём N-female, с креплением, 8 дБи на 2,4 ГГц и 8 дБи на 5 ГГц |
| Диапазон, МГц | 2.4G: 2400-2500 5G: 5150-5850 |
| Усиление антенны, дБи | 8 дБи |
| Дальность покрытия, м | 2,4 ГГц: 100 м. 5 ГГц: 80 м |
| Ширина луча в горизонтальной плоскости, градусы | 70° |
| Ширина луча в вертикальной плоскости, градусы | 70° |
| Коэффициент стоячей волны (КСВ) | ≤ 2 |
| Поляризация | Вертикальная, горизонтальная и ±45° поляризация |
| Разъём антенны | N-female × 4 |
| Требования к заземлению | Как у точки доступа |
| Диаметр опоры, мм | от φ34 до φ114 |
| Примечание | Усиление и ширина лепестка приведены как типовые, реальные значения лежат в диапазоне. Точные характеристики смотрите в паспорте изделия. Дальность покрытия это справочное значение для определённых условий. Рассчитывайте её по опыту проектирования, местным нормам и обстановке на объекте. Нормы разных стран отличаются, поэтому сочетание антенны и точки доступа выбирают по местным правилам. Подробности смотрите в сведениях о сертификации оборудования. Дальность покрытия посчитана при таких условиях: мощность передатчика точки доступа 15 дБм, клиент это смартфон, препятствий нет, уровень сигнала в обе стороны на 2,4 ГГц не ниже −70 дБм, на 5 ГГц не ниже −75 дБм. Вопросы по этим характеристикам задавайте в техническую поддержку Huawei. |
