Парт-номер 50088479
Точка доступа Wi-Fi 7 Huawei AirEngine 6776-26HD
- Wi-Fi 7 (802.11be)
Цена по запросу
Считаем под конфигурацию, объём и срок поставки.
Цена за штуку.
Под заказ
Срок и цену подтверждаем при расчёте
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Точка доступа Wi-Fi 7 Huawei AirEngine 6776-26HD. Подключается к коммутатору и раздаёт беспроводную сеть. Управление идёт через контроллер точек доступа или через облако. По документации Hardware Description Huawei габариты 50 × 235 × 340 мм. Нетто 2,3 кг, брутто 2,91 кг. Максимальная мощность 39,7 Вт. В серии AirEngine 6776 это исполнение отличает место установки: помещение.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны стандарт wi-fi Wi-Fi 7 (802.11be); типовая мощность 36,2 Вт.
Совместимость
С этой позицией берут Монтажный комплект AP-2115B-DJZJ, Монтажный комплект AP-2115B-PBLG, Монтажный комплект AP-2115B-LTLG. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Установка
По монтажу: мощность 36,2 Вт закладывается в расчёт питания и охлаждения; вес брутто 2,91 кг, это важно для расчёта доставки.
Что проверяем до отгрузки
Сверяем парт-номер 50088479 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 50088479 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 31 декабря 2030. Вендорская поддержка заявлена до 31 декабря 2035. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 50088479 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 31 декабря 2030. Вендорская поддержка заявлена до 31 декабря 2035. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Место установки | помещение |
| Типовая мощность, Вт | 36,2 |
| Вес нетто, кг | 2,30 |
| Вес брутто, кг | 2,91 |
| Максимальная мощность, Вт | 39,7 |
| Габариты В×Ш×Г, мм | 50 × 235 × 340 |
| Серия | AirEngine 6776 |
| Единица поставки | штука |
| Снятие с продажи | 2030-12-31 |
| Окончание поддержки | 2035-12-31 |
Документация Huawei
Об устройстве
Исполнение AirEngine 6776-26HD, парт-номер 50088479. Состав: AirEngine6776-26HD, Wi-Fi 11be, для помещений, бесшовный роуминг, четыре диапазона 2+2+2+2, два порта PSE, два слота IoT, порт USB, BLE.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R025C00.

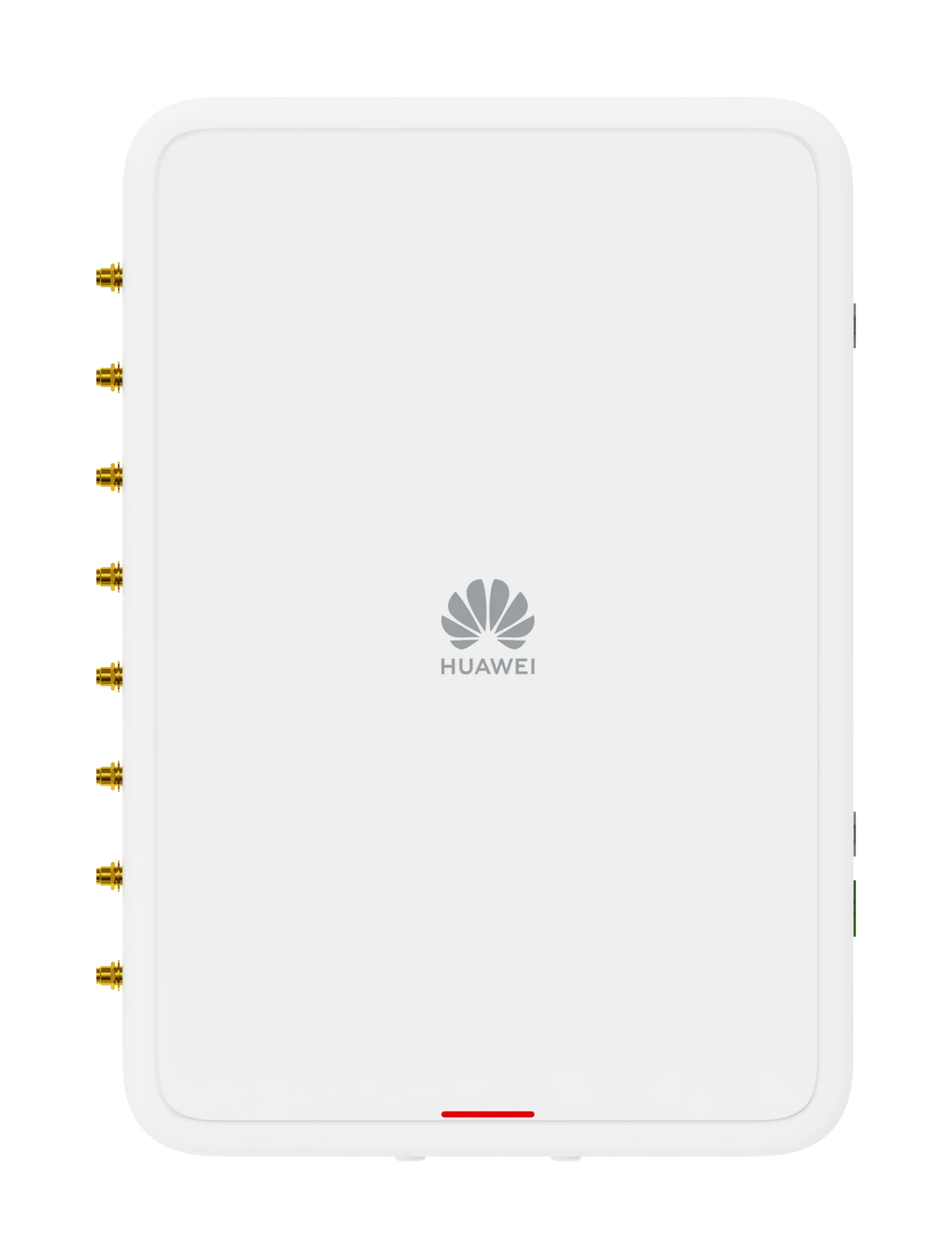

Внешний вид

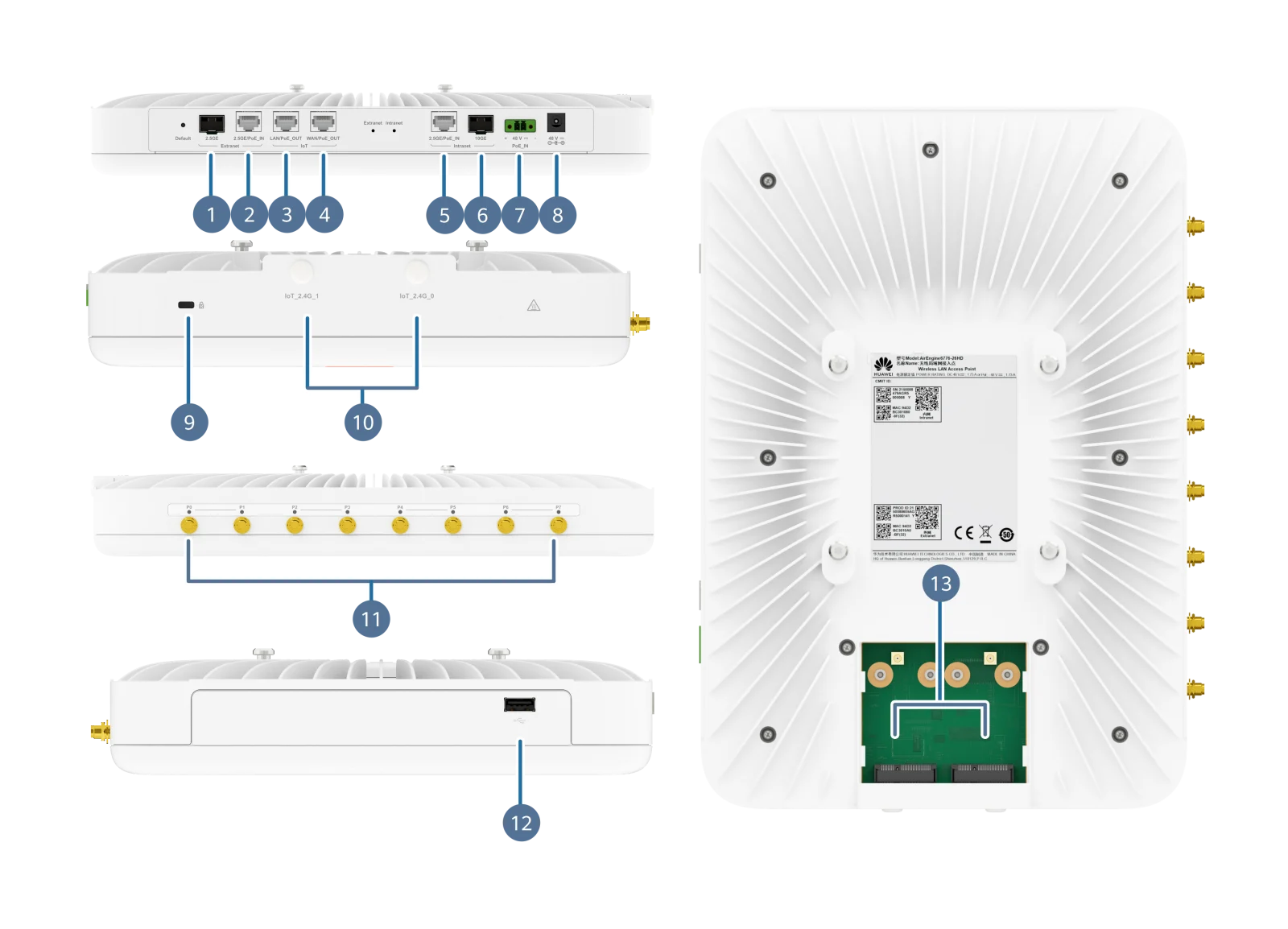

Порты и интерфейсы
- 1Внешняя сеть: 2.5GE
- 2Внешняя сеть: 2.5GE/PoE_IN
- 3IoT: LAN/PoE_OUT
- 4IoT: WAN/PoE_OUT
- 5Внутренняя сеть: 2.5GE/PoE_IN
- 6Внутренняя сеть: 10GE
- 7Питание PoE на входе
- 8DC 48V
- 9Слот замка Kensington
- 10Радиочастотный разъём антенны IoT
- 11С P0 по P7
- 12USB
- 13Слот карты IoT
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Внутренняя сеть: 2.5GE/PoE_IN | RJ45 | Медный порт Ethernet с автовыбором 100, 1000 или 2 500 Мбит/с. Подключается к проводной сети, принимает питание PoE и служит для связи с внутренней сетью. | Сетевой кабель |
| Внутренняя сеть: 10GE | SFP+ | Оптический порт Ethernet с автовыбором 1G, 2.5G или 10G, работает с подходящим оптическим модулем и подключается к внутренней сети. | Оптический модуль |
| IoT: LAN/PoE_OUT | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1 000 Мбит/с. Подключается к проводной сети на нисходящем направлении и подаёт питание PoE. | Сетевой кабель |
| IoT: WAN/PoE_OUT | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1 000 Мбит/с. По умолчанию подключается к проводной сети на восходящем направлении и подаёт питание PoE. | Сетевой кабель |
| Внешняя сеть: 2.5GE/PoE_IN | RJ45 | Медный порт Ethernet с автовыбором 100, 1000 или 2 500 Мбит/с. Подключается к проводной сети, принимает питание PoE и служит для связи с внешней сетью. | Сетевой кабель |
| Внешняя сеть: 2.5GE | SFP+ | Оптический порт Ethernet с автовыбором 1G или 2.5G, работает с подходящим оптическим модулем и подключается к внешней сети. | Оптический модуль |
| USB | USB 2.0 Type A | Подключается к оконечному устройству IoT. | Модуль IoT |
| Слот карты IoT | Mini PCIe | В слот ставят карту IoT, чтобы работать с устройствами интернета вещей. Для связи нужна карта PCIe последовательного типа. Если одновременно стоят две такие карты, Bluetooth не работает. | Карта IoT |
| Радиочастотный разъём IoT | MCX | ВЧ-порт антенны IoT. При работе с картой IoT её ВЧ-порт 2,4 ГГц соединяют с соответствующим портом на материнской плате. При работе с внешней базовой станцией IoT её ВЧ-порт 2,4 ГГц подключают к порту IoT_2.4G_0 или IoT_2.4G_1 устройства, а дальше к порту на материнской плате кабелем с переходом SMA на MCX. | Радиочастотная перемычка |
| С P0 по P7 | SMA-K, внешняя резьба, внутреннее гнездо | ВЧ-порт 2.4G и 5G, к нему подключают двухдиапазонную антенну 2,4 и 5 ГГц для приёма и передачи сигнала. К портам с P0 по P7 подключают только подходящие антенные блоки (AU) или базовые станции IoT, иначе радиосвязь может не работать. | Антенна |
| DC 48V | Разъём постоянного тока | Порт питания постоянного тока под адаптер на 48 В. | Адаптер питания 48 В. Не применять в странах с требованиями ERP. |
| Питание PoE на входе | Клеммник Phoenix | Принимает питание по кабелю постоянного тока в составе гибридного кабеля, когда точку доступа питает устройство PSE. | Клеммник Phoenix |

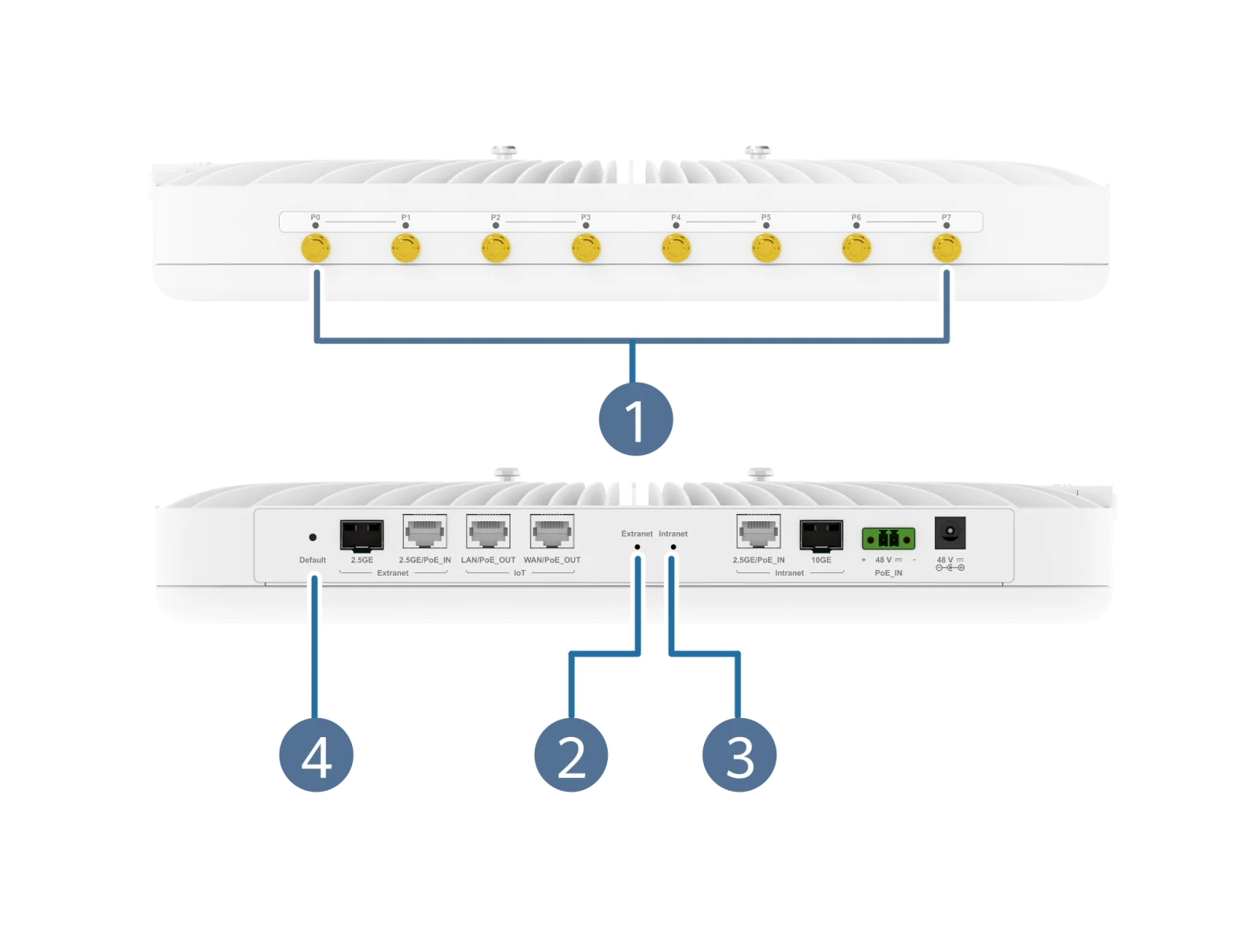

Индикаторы и кнопки
- 1С P0 по P7
- 2Индикатор системы внешней сети
- 3Индикатор системы внутренней сети
- 4Кнопка сброса Default
Индикатор системы
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским.
- красный, горит ровноСбой системы.
С P0 по P7Индикатор состояния антенны
- зелёный, горит ровноК этому ВЧ-порту антенна подключена правильно. Функция работает только при подключении к базовой станции AU или IoT.
- не горитК этому ВЧ-порту антенна не подключена. Функция работает только при подключении к базовой станции AU или IoT.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| Default | Кнопка сброса | Короткое нажатие перезагружает устройство. Удержание дольше шести секунд: индикатор мигает жёлтым, потому что красный и зелёный мигают одновременно, устройство сбрасывает настройки к заводским, переходит в режим Fit и перезапускается. |

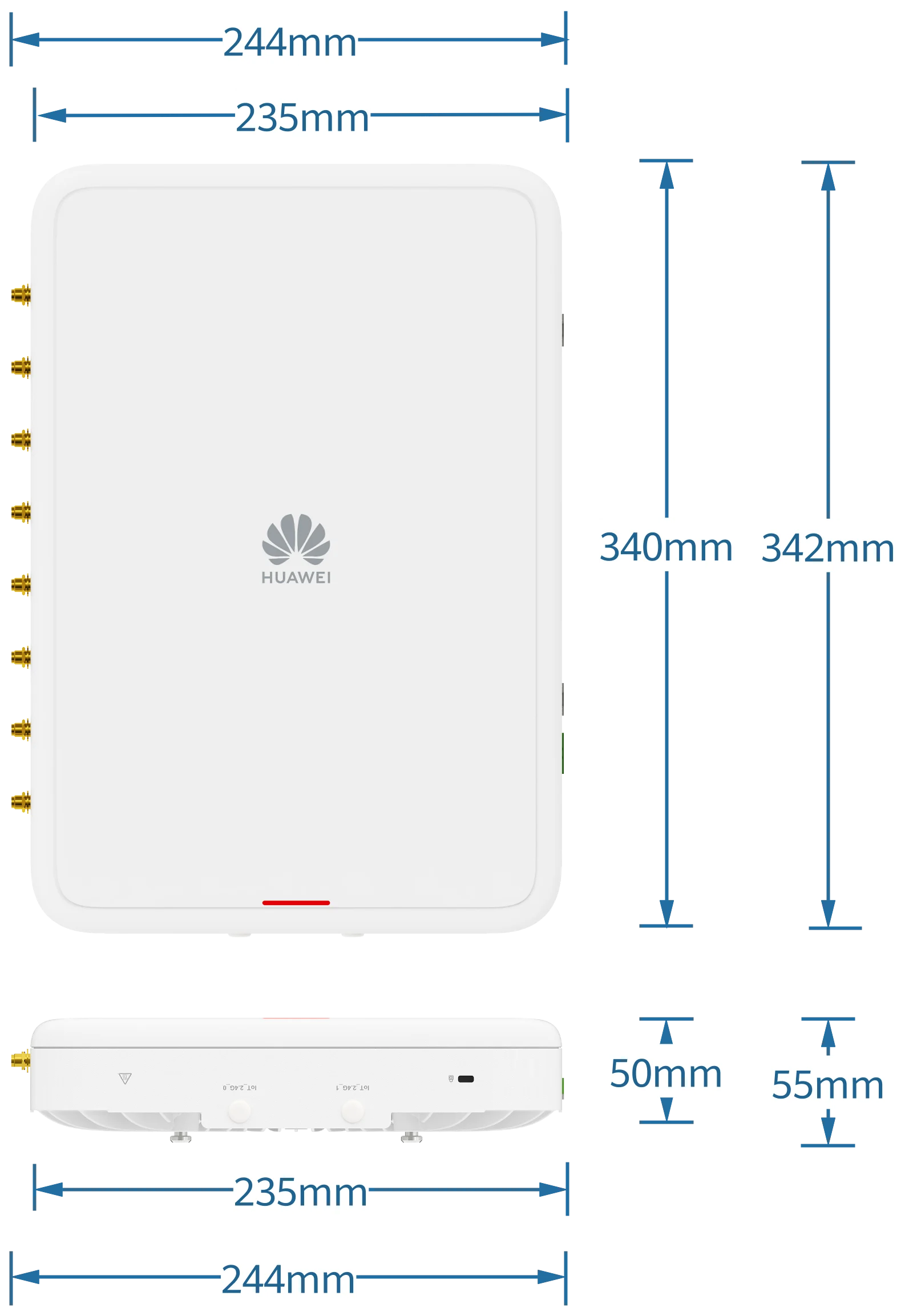

Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | Потолок: капитальная стена, гипсокартон, пружинный профиль Tee, Т-образная рейка с плоской кромкой, направляющая, балка, шпилька |
| Габариты без упаковки В×Ш×Г, мм | 50 × 235 × 340 мм |
| Габариты с упаковкой В×Ш×Г, мм | 92 × 470 × 340 мм |
| Вес без упаковки, кг | 2,30 кг |
| Вес с упаковкой, кг | 2,91 кг |
| Рабочая температура, °C | от −10 до +50 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95 %, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Внутренняя сеть: флеш-память NAND 512 МБ. Внешняя сеть: флеш-память NAND 256 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 39,7 Вт (без USB и PoE OUT) |
| Максимальное тепловыделение, БТЕ/ч | 128,68 БТЕ/ч |
| Тип питания | PoE, PoE по гибридному кабелю, блок питания DC |
| Номинальное входное напряжение, В | 48 В |
| Диапазон входного напряжения, В | DC: от 48 до 57,6 В. PoE: 802.3bt/at |
| Защита от импульсов по портам | Порт PoE. Дифференциальная помеха между 48 В и общим: 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. Синфазная помеха на землю по восьми жилам: 4 кВ (1,2/50 мкс, 42 Ом), критерий B. |
| Выход PoE | Поддерживается |
| Наибольшая выходная мощность PoE, Вт | Отдаваемая мощность PoE OUT зависит от питания на входе и настроек. Каждый из двух портов GE отдаёт до 15,4 Вт на расстояние до 40 м. |
| Всего физических портов | Внутренняя сеть: 2.5GE (RJ45) × 1 с автовыбором 100/1000/2 500 Мбит/с и оптический порт 10GE (SFP+) с автовыбором GE, 2.5GE, 10GE. Одновременно данные идут либо через медный порт 2.5GE, либо через оптический 10GE. Если подключены оба, работает оптический. Внешняя сеть: 2.5GE (RJ45) × 1 с автовыбором 100/1000/2 500 Мбит/с и оптический порт 2.5GE (SFP+) с автовыбором GE, 2.5GE. Одновременно данные идут либо через медный порт, либо через оптический. Если подключены оба, работает оптический. Расширение IoT: GE (RJ45) × 2 с автовыбором 10/100/1 000 Мбит/с |
| Заземление | Заземление |
| USB | USB 2.0 с питанием 2,5 или 5 Вт |
| Слот IoT | Поддерживается |
| BLE | BLE 5.2BLE 6.0 |
| Число радиомодулей | 4 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Внутренняя сеть: радиомодуль 0 на 2,4 ГГц 2 × 2, радиомодуль 1 на верхней полосе 5 ГГц 2 × 2. Внешняя сеть: радиомодуль 0 на 2,4 ГГц 2 × 2, радиомодуль 1 на нижней полосе 5 ГГц 2 × 2 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be |
| Радиоинтерфейс | Внешняя антенна |
| Наибольшая мощность передатчика | Внутренняя сеть: 2,4 ГГц (2 × 2), 17 дБм на цепь, 5 ГГц (2 × 2), 17 дБм на цепь, BLE < 10 дБм. Внешняя сеть: 2,4 ГГц (2 × 2), 17 дБм на цепь, 5 ГГц (2 × 2), 17 дБм на цепь, BLE < 10 дБм |
| Мощность на один радиомодуль, дБм | Внутренняя сеть: 2,4 ГГц от 10 до 17 дБм на цепь, верхняя полоса 5 ГГц от 10 до 17 дБм на цепь. Внешняя сеть: 2,4 ГГц от 10 до 17 дБм на цепь, нижняя полоса 5 ГГц от 10 до 17 дБм на цепь |
| Наработка на отказ, лет | 43,40536854 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | Режим AUTO. Wi-Fi и проводные сервисные порты работают без ограничений. Если внутренняя точка питается по 802.3bt Class 8, а внешняя по 802.3at или 802.3bt, доступны карта IoT и антенный блок IoT, порт USB отдаёт до 5 Вт, а суммарная отдача PoE не больше 30,8 Вт, по 15,4 Вт на порт. Если внутренняя точка питается по 802.3bt Class 8, а внешняя не питается или питается по 802.3af, доступны карта IoT и антенный блок IoT, порт USB отдаёт до 5 Вт, каждый порт PoE OUT до 15,4 Вт, а суммарная отдача PoE не больше 25 Вт без USB или 19 Вт с USB. Если внутренняя точка питается по 802.3bt Class 6, а внешняя по 802.3at или 802.3bt, доступны карта IoT и антенный блок IoT, каждый порт PoE OUT отдаёт до 15,4 Вт, а суммарно не больше 25 Вт без USB или 19 Вт с USB. Если внутренняя точка питается по 802.3bt Class 6, а внешняя не питается или питается по 802.3af, доступны карта IoT и антенный блок IoT, а порт USB и порт PoE OUT работают только по очереди: USB отдаёт до 5 Вт, PoE до 7 Вт. При переключении питания внутренней или внешней точки в независимый режим вторая точка перезапускается, чтобы мощность распределилась заново. Независимый режим. Если внутренняя точка питается по 802.3bt Class 8, а внешняя по 802.3at или 802.3bt, Wi-Fi и проводные порты работают без ограничений, доступны карта IoT и антенный блок IoT, порт USB отдаёт до 5 Вт, суммарная отдача PoE не больше 30,8 Вт, по 15,4 Вт на порт. Если внутренняя точка питается по 802.3bt Class 8, а внешняя по 802.3af, Wi-Fi внутренней сети работает без ограничений, Wi-Fi внешней сети не работает, проводные порты без ограничений, мощности те же. Если внутренняя точка питается по 802.3bt Class 8, а внешняя не питается, Wi-Fi внутренней сети работает без ограничений, Wi-Fi внешней сети не работает, из проводных портов работают медный 2.5GE и оптический 10GE внутренней точки, остальные не работают, доступны карта IoT и антенный блок IoT, порт USB отдаёт до 5 Вт, а порт PoE OUT не работает. Если внутренняя точка питается по 802.3bt Class 6, а внешняя по 802.3at или 802.3bt, Wi-Fi и проводные порты работают без ограничений, доступны карта IoT и антенный блок IoT, порт USB отдаёт до 5 Вт, каждый порт PoE OUT до 15,4 Вт, суммарно не больше 25 Вт без USB или 19 Вт с USB. Если внутренняя точка питается по 802.3bt Class 6, а внешняя по 802.3af, Wi-Fi внутренней сети работает без ограничений, Wi-Fi внешней сети не работает, проводные порты без ограничений, мощности те же. Если внутренняя точка питается по 802.3bt Class 6, а внешняя не питается, Wi-Fi внутренней сети работает без ограничений, Wi-Fi внешней сети не работает, из проводных портов работают медный 2.5GE и оптический 10GE внутренней точки, остальные не работают, доступны карта IoT и антенный блок IoT, порт USB отдаёт до 5 Вт, а порт PoE OUT не работает. |
| Питание по 802.3at | Режим AUTO. Если внутренняя точка питается по 802.3at, а внешняя по 802.3at, 802.3bt Class 6 или 802.3bt Class 8, то Wi-Fi и проводные сервисные порты работают без ограничений. При занятых карте IoT и антенном блоке IoT и свободном порте PoE OUT порт USB отдаёт до 2,5 Вт. Если карта IoT, антенный блок IoT и порт PoE OUT не заняты, порт USB отдаёт до 5 Вт. Если карта IoT, антенный блок IoT и порт USB не заняты, отдача PoE не больше 5 Вт. Если внутренняя точка питается по 802.3at, а внешняя по 802.3af, то Wi-Fi внутренней сети работает без ограничений, Wi-Fi внешней сети не работает, проводные порты без ограничений, а мощности по USB и PoE те же. Если внутренняя точка питается по 802.3at, а внешняя не питается совсем, то Wi-Fi внутренней сети работает без ограничений, Wi-Fi внешней сети не работает, из проводных портов работают медный 2.5GE и оптический 10GE внутренней точки, остальные не работают. При занятых карте IoT и антенном блоке IoT порт USB и порт PoE OUT не работают, а если карта IoT, антенный блок IoT и порт PoE OUT свободны, порт USB отдаёт до 2,5 Вт. При переключении питания внутренней или внешней точки в независимый режим вторая точка перезапускается, чтобы мощность распределилась заново. Независимый режим. Если внутренняя точка питается по 802.3at, а внешняя по 802.3at, 802.3bt Class 6 или 802.3bt Class 8, то Wi-Fi и проводные порты работают без ограничений, а мощности по USB и PoE такие же, как в режиме AUTO. Если внутренняя точка питается по 802.3at, а внешняя по 802.3af, то Wi-Fi внутренней сети работает без ограничений, Wi-Fi внешней сети не работает, проводные порты без ограничений, мощности те же. Если внутренняя точка питается по 802.3at, а внешняя не питается совсем, то Wi-Fi внутренней сети работает без ограничений, Wi-Fi внешней сети не работает, из проводных портов работают медный 2.5GE и оптический 10GE внутренней точки, остальные не работают. При занятых карте IoT и антенном блоке IoT порт USB и порт PoE OUT не используются, а если карта IoT, антенный блок IoT и порт PoE OUT свободны, порт USB отдаёт до 2,5 Вт. |
| Питание по 802.3af | Не поддерживается |
| Питание постоянным током | Режим AUTO. Если внутренняя точка питается от DC, а внешняя по 802.3at, 802.3bt Class 6 или 802.3bt Class 8, то Wi-Fi и проводные сервисные порты работают без ограничений, доступны карта IoT и антенный блок IoT, порт USB отдаёт до 5 Вт, каждый порт PoE OUT до 15,4 Вт, а суммарная отдача PoE не больше 30,8 Вт без USB или 28 Вт с USB. Если внутренняя точка питается от DC, а внешняя по 802.3af или не питается совсем, то Wi-Fi и проводные порты работают без ограничений, доступны карта IoT и антенный блок IoT, порт USB отдаёт до 5 Вт, а суммарная отдача PoE не больше 15 Вт без USB или 10 Вт с USB. При переключении питания внутренней или внешней точки в независимый режим вторая точка перезапускается, чтобы мощность распределилась заново. Независимый режим. Если внутренняя точка питается от DC, а внешняя по 802.3at, 802.3bt Class 6 или 802.3bt Class 8, то Wi-Fi и проводные порты работают без ограничений, доступны карта IoT и антенный блок IoT, порт USB отдаёт до 5 Вт, каждый порт PoE OUT до 15,4 Вт, а суммарная отдача PoE не больше 30,8 Вт без USB или 28 Вт с USB. Если внутренняя точка питается от DC, а внешняя по 802.3af, то Wi-Fi внутренней сети работает без ограничений, а Wi-Fi внешней сети не работает. Проводные порты без ограничений, доступны карта IoT и антенный блок IoT, порт USB отдаёт до 5 Вт, каждый порт PoE OUT до 15,4 Вт, суммарно не больше 30,8 Вт без USB или 28 Вт с USB. Если внутренняя точка питается от DC, а внешняя не питается совсем, то Wi-Fi внутренней сети работает без ограничений, а Wi-Fi внешней сети не работает. Из проводных портов работают медный 2.5GE и оптический 10GE внутренней точки, остальные не работают. Доступны карта IoT и базовая станция IoT, порт USB отдаёт до 5 Вт, а порт PoE OUT не работает. |
