Точка доступа Wi-Fi 6 Huawei AirEngine 8760-X1-PRO
- Wi-Fi 6 (802.11ax)
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Помещение с плотной посадкой клиентов: конференц-зал, аудитория, торговый зал, открытый офис на сотни устройств. Шестнадцать пространственных потоков делятся между диапазонами как 4 + 12, то есть в диапазоне 5 ГГц точка обслуживает много клиентов одновременно без падения скорости. Выделенный третий радиомодуль сканирует эфир и ищет помехи, не отвлекая рабочие радиомодули от клиентов. Интеллектуальные антенны формируют луч в сторону устройства и снижают взаимные помехи между соседними точками.
Характеристики словами
Стандарт Wi-Fi 6 по 802.11ax, два рабочих диапазона с 4 и 12 потоками, третий радиомодуль для сканирования, установка внутри помещений. Корпус 61 × 220 × 220 мм, вес 1,85 кг, заметно тяжелее обычных точек из-за антенной системы. Потребление 47,8 Вт в типовом режиме и до 55 Вт максимум, поэтому порт коммутатора должен отдавать PoE++ по 802.3bt, от PoE+ точка, как правило, работает с ограничением функций. Первая версия ПО V200R021C10SPC100.
Что докупить
Коммутатор доступа с PoE++ на нужное число портов, например S5736-S48U4XC с бюджетом 1809 Вт, и контроллер AC6508 с лицензиями, когда точек больше нескольких штук. Крепление на потолок или стену обычно идёт в комплекте, состав поставки уточняем в расчёте. Внешние антенны этой модели не нужны, антенная система встроена. Кабель до точки категории 6 или выше на скорость выше гигабита.
Соседние исполнения
Для обычного офиса без плотной посадки достаточно точек Wi-Fi 7 средней серии, например AirEngine 5773I-21, или трёхдиапазонной AirEngine 6776-58TI. Для улицы есть AirEngine 6760R-51. Полный список серии на странице AirEngine 8760, все серии в категории «Точки доступа AirEngine».
Наличие и поставка
AirEngine 8760-X1-PRO в наличии на складе в Китае, четыре штуки, 14 рабочих дней до Москвы, цена 86 776 ₽ с НДС 22 %. Коммутатор с PoE++ и контроллер считаем в том же расчёте, при заказе больше остатка часть идёт под заказ.
Вопросы и ответы
Зачем точке доступа 16 потоков
Чтобы обслуживать много клиентов одновременно: каждый поток это отдельный канал передачи, и в диапазоне 5 ГГц двенадцать потоков делятся между десятками устройств без очереди. Обычной точке с четырьмя потоками в переполненном зале не хватает эфирного времени, и скорость у всех падает. Для офиса с редкой посадкой такой запас не нужен.
Заработает ли она от обычного PoE+
Заработает, но с ограничением: при 30 Вт по 802.3at точка отключит часть потоков или третий радиомодуль, потому что при полной нагрузке ей нужно до 55 Вт. Для полной производительности нужен порт PoE++ по 802.3bt, например на коммутаторе S5736-S48U4XC. Это стоит учесть при выборе коммутатора доступа под зал.
Что делает третий радиомодуль
Сканирует эфир: ищет помехи, чужие сети и атаки, собирает данные для оптимизации каналов и мощности. У обычных точек этим занимаются рабочие радиомодули между обслуживанием клиентов, и на плотной посадке им не до сканирования. Выделенный модуль снимает эту нагрузку, контроллер получает полную картину эфира.
Какой срок поставки
Точка на складе в Китае, четыре штуки на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 86 776 ₽ с НДС 22 % включает доставку и таможню. При заказе на большой зал часть партии идёт под заказ, срок называем в расчёте.
| Стандарт Wi-Fi | Wi-Fi 6 (802.11ax) |
|---|---|
| Место установки | помещение |
| Антенны | интеллектуальные |
| Типовая мощность, Вт | 47,8 |
| Вес брутто, кг | 2,55 |
| Вес нетто, кг | 1,85 |
| Максимальная мощность, Вт | 55,0 |
| Габариты В×Ш×Г, мм | 61 × 220 × 220 |
| Серия | AirEngine 8760 |
Назначение
Исполнение AirEngine 8760-X1-PRO, парт-номер 02353GSG-001. Состав: внутренняя точка доступа 802.11ax, выделенный третий радиомодуль, два диапазона 4 + 12, интеллектуальная антенна, USB, слот IoT, BLE.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC100.
У устройства несколько парт-номеров, они отличаются партией выпуска. Программные возможности одинаковые, а минимальная поддерживаемая версия разная. Немного различаются и аппаратные параметры: вес, потребление.

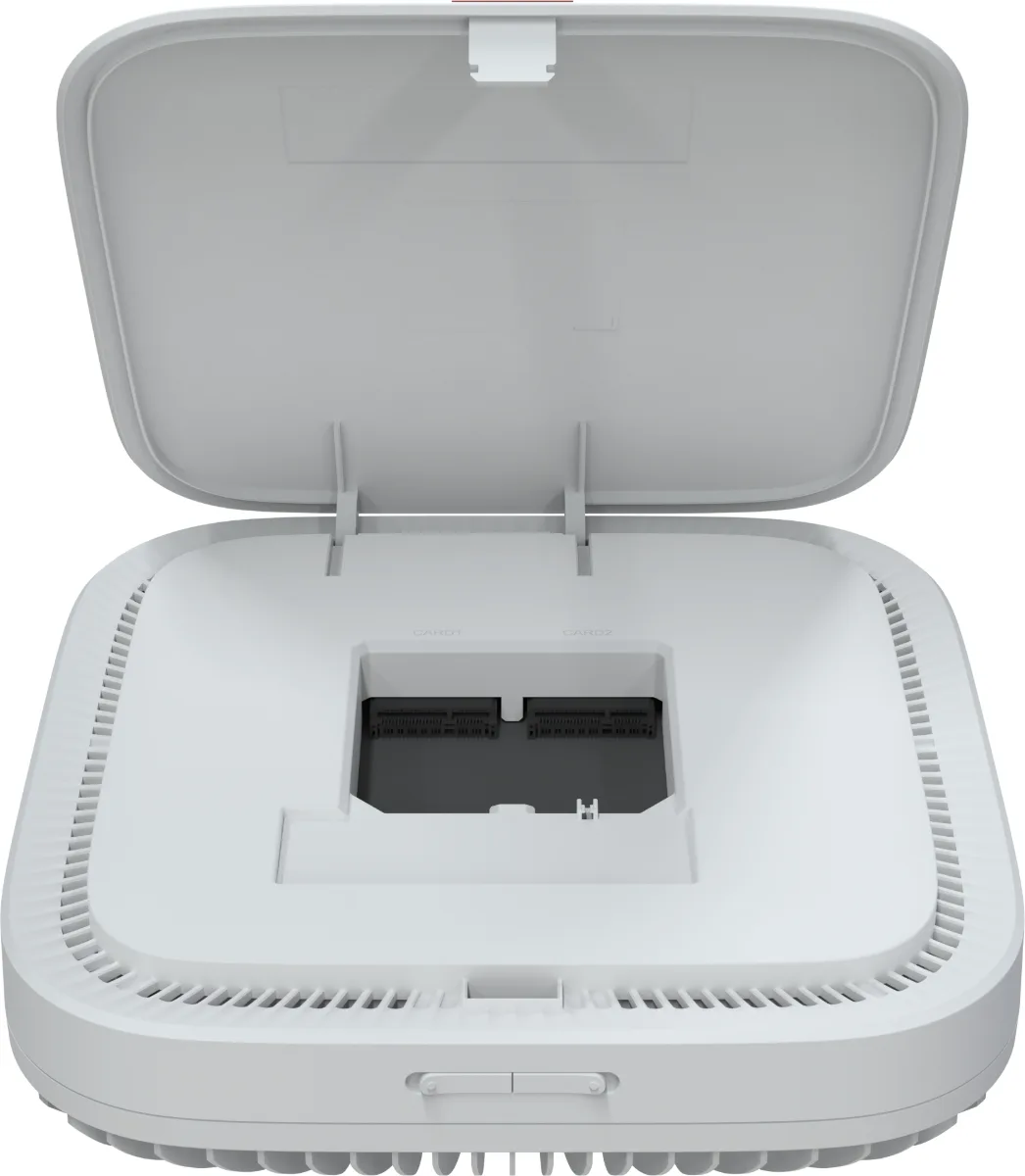

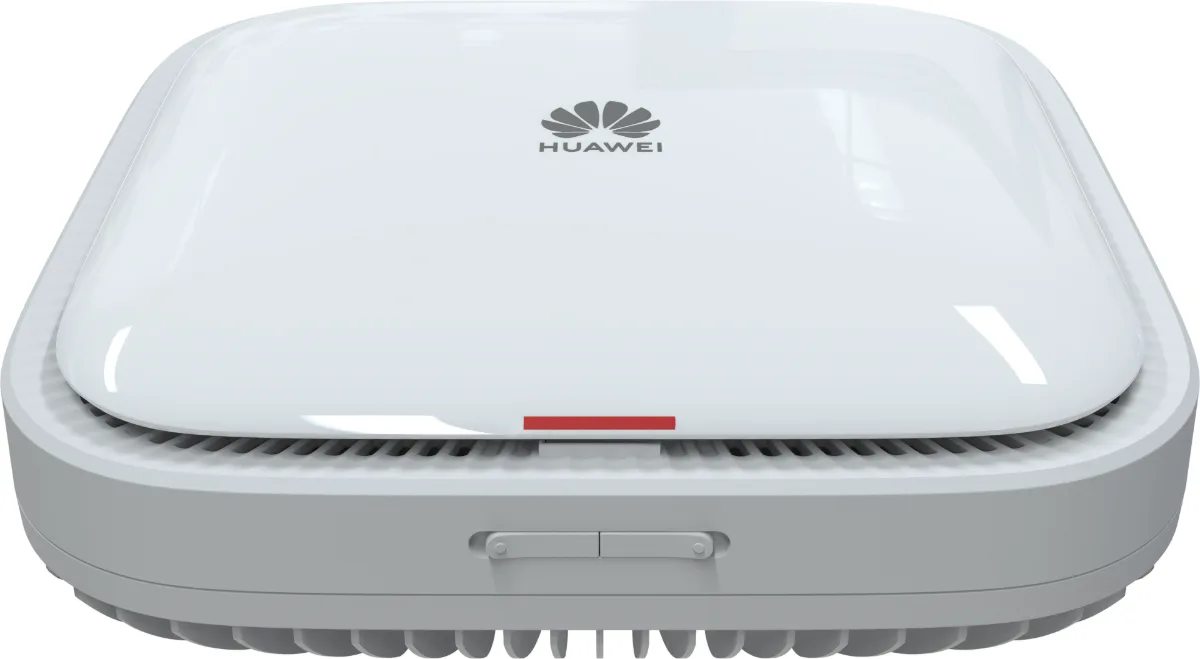

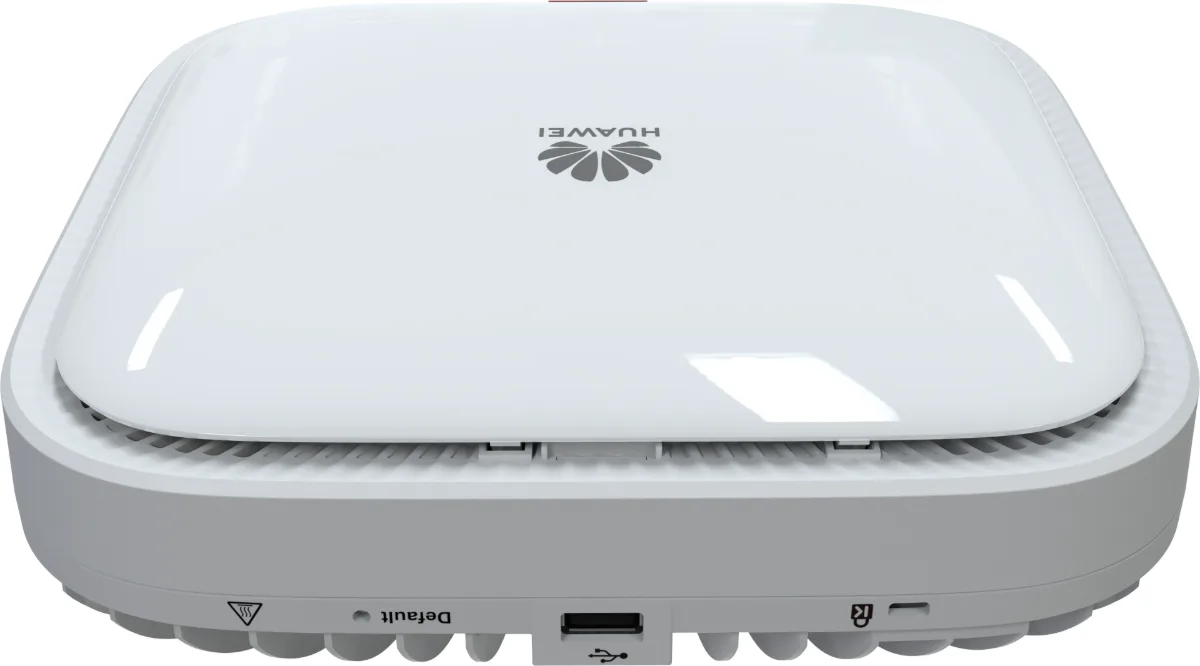

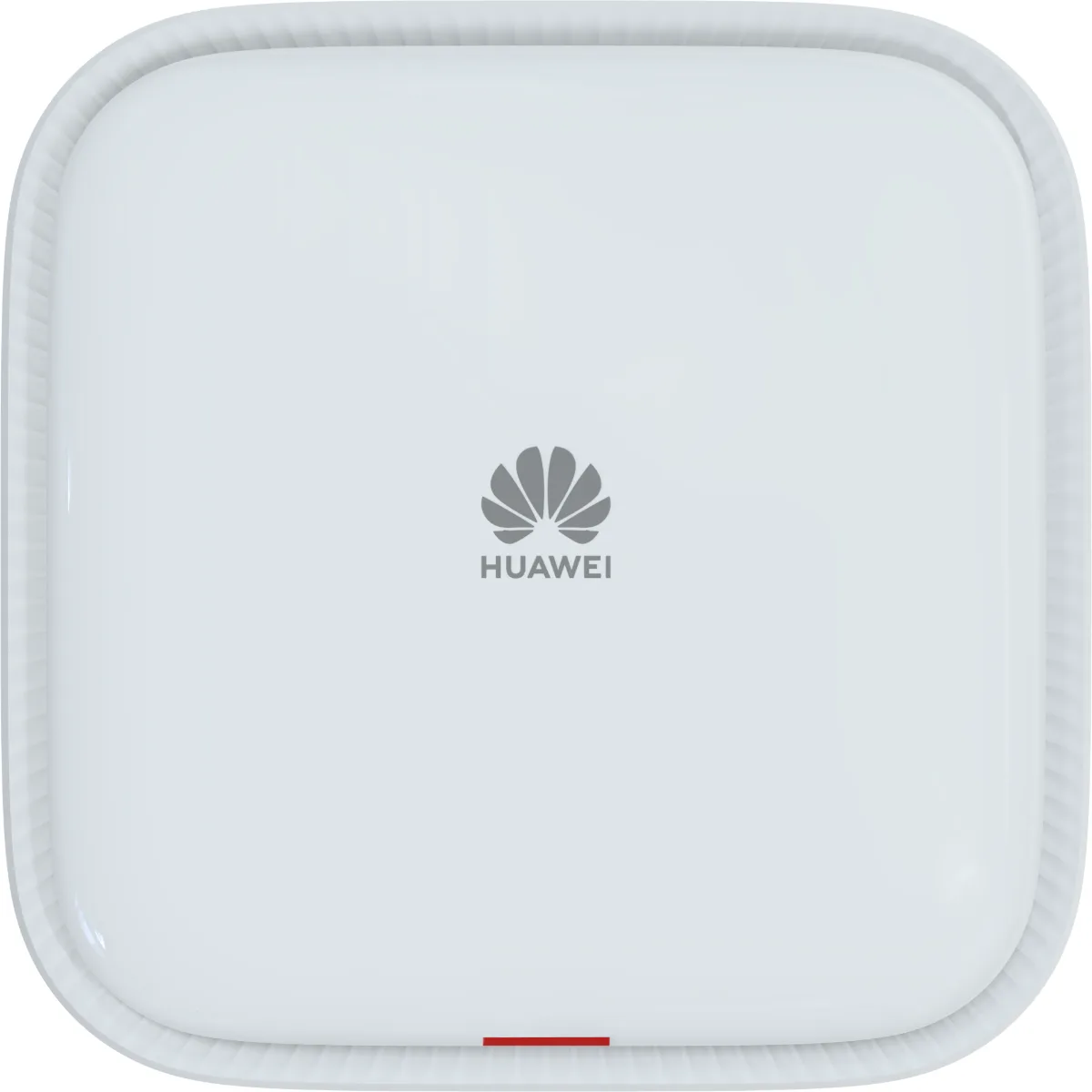

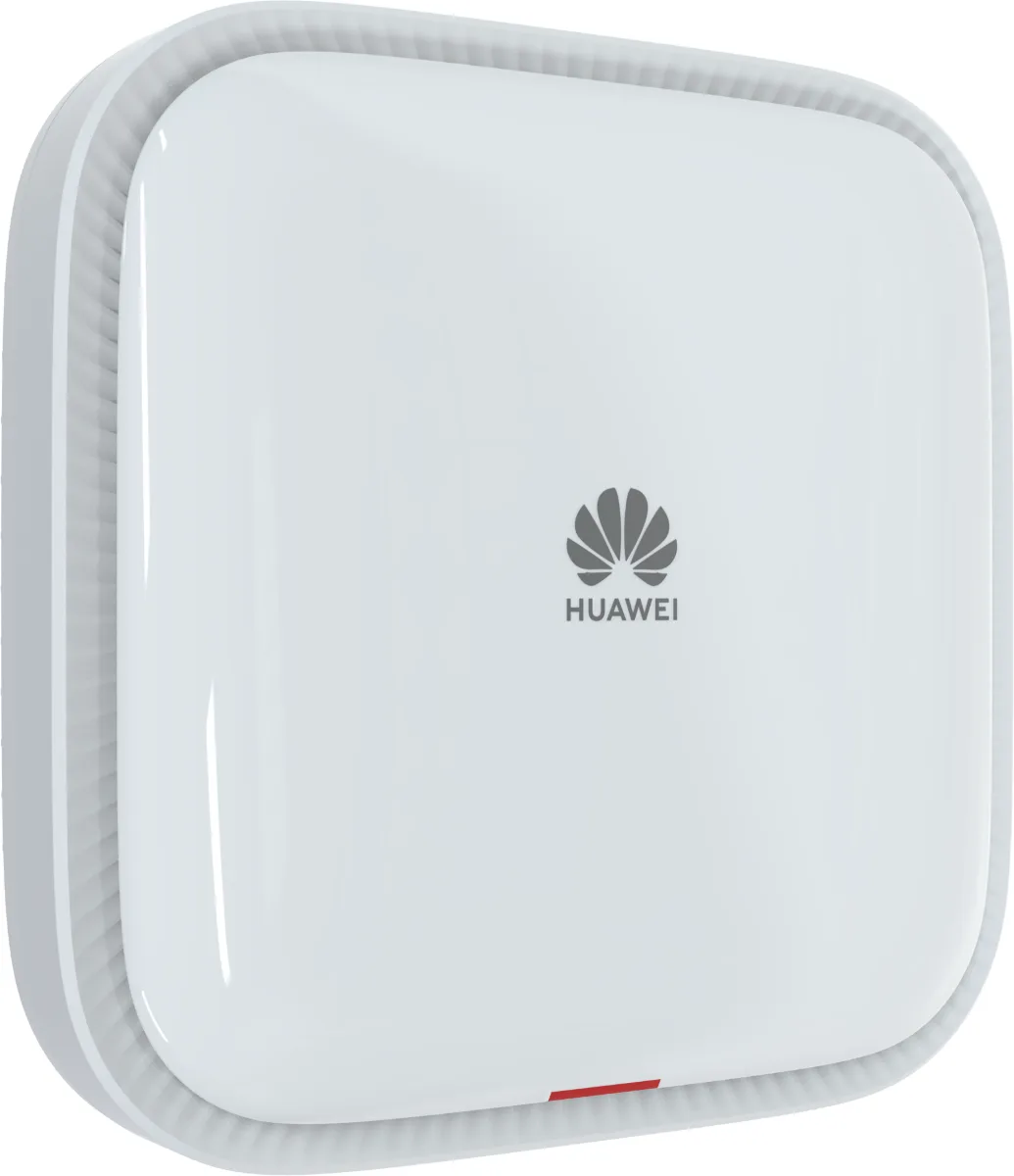

Внешний вид

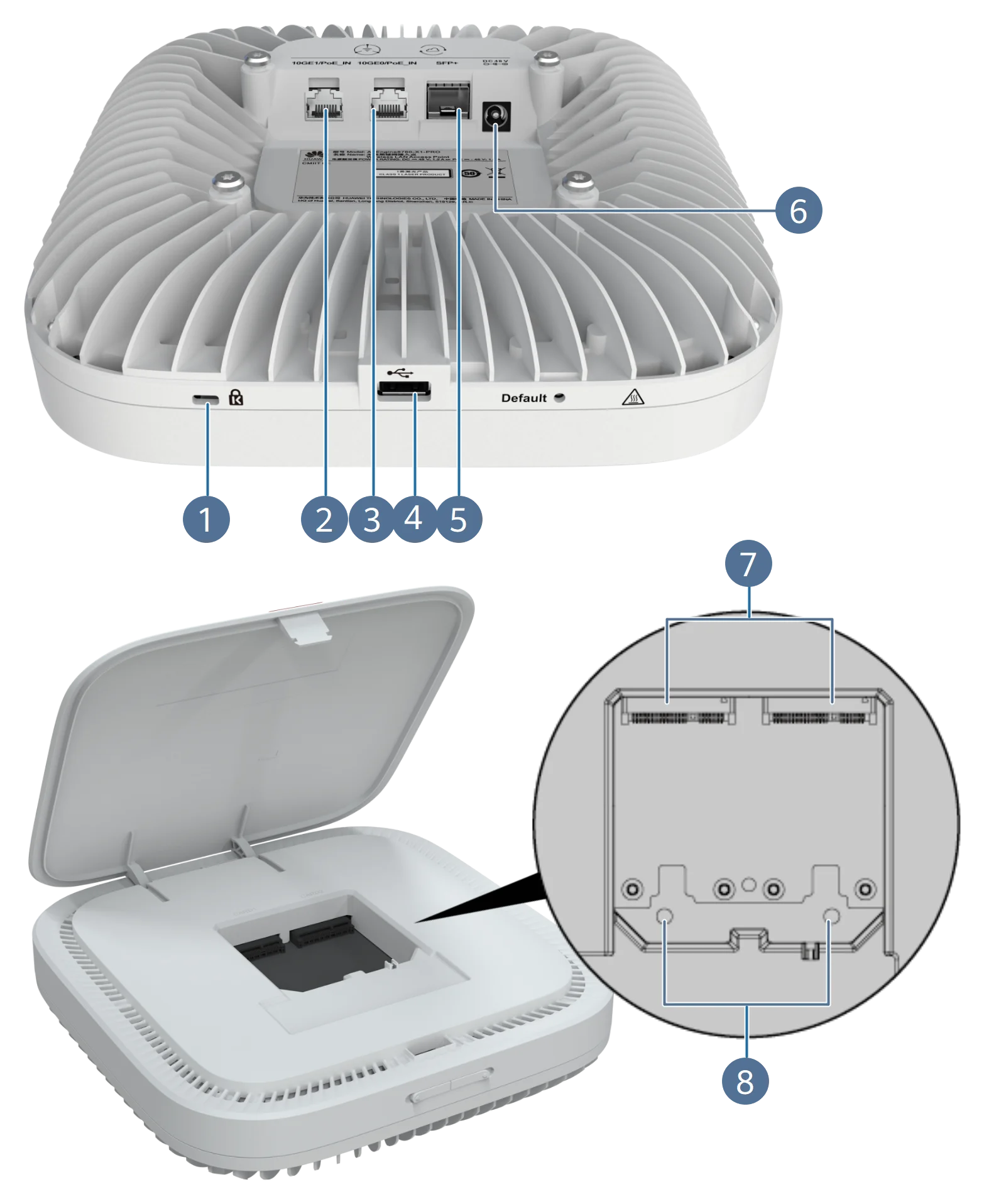

Порты и интерфейсы
- 1Слот замка Kensington
- 210GE1 с питанием PoE на входе
- 310GE0 с питанием PoE на входе
- 4USB
- 5SFP+
- 6DC 48V
- 7Слот карты IoT
- 8Радиочастотный разъём антенны IoT
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 10GE0 с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500, 5000 или 10 000 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| 10GE1 с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500, 5000 или 10 000 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| SFP+ | SFP+ | Оптический порт Ethernet с автовыбором 1 или 10 Гбит/с, работает с подходящим оптическим модулем | Оптический модуль |
| DC 48V | Разъём постоянного тока | Порт питания постоянного тока под адаптер на 48 В. | Адаптер питания 48 В |
| Слот карты IoT | - | Подключается к оконечному устройству IoT. | Карта IoT |
| Радиочастотный разъём IoT | MCX | Соединяет карту IoT со встроенной антенной точки доступа. С картой IoT работает встроенная антенна или отдельная гибкая антенна FPC. | Радиочастотная перемычка |
| USB | USB 2.0 Type A | Подключается к оконечному устройству IoT. | Модуль IoT |

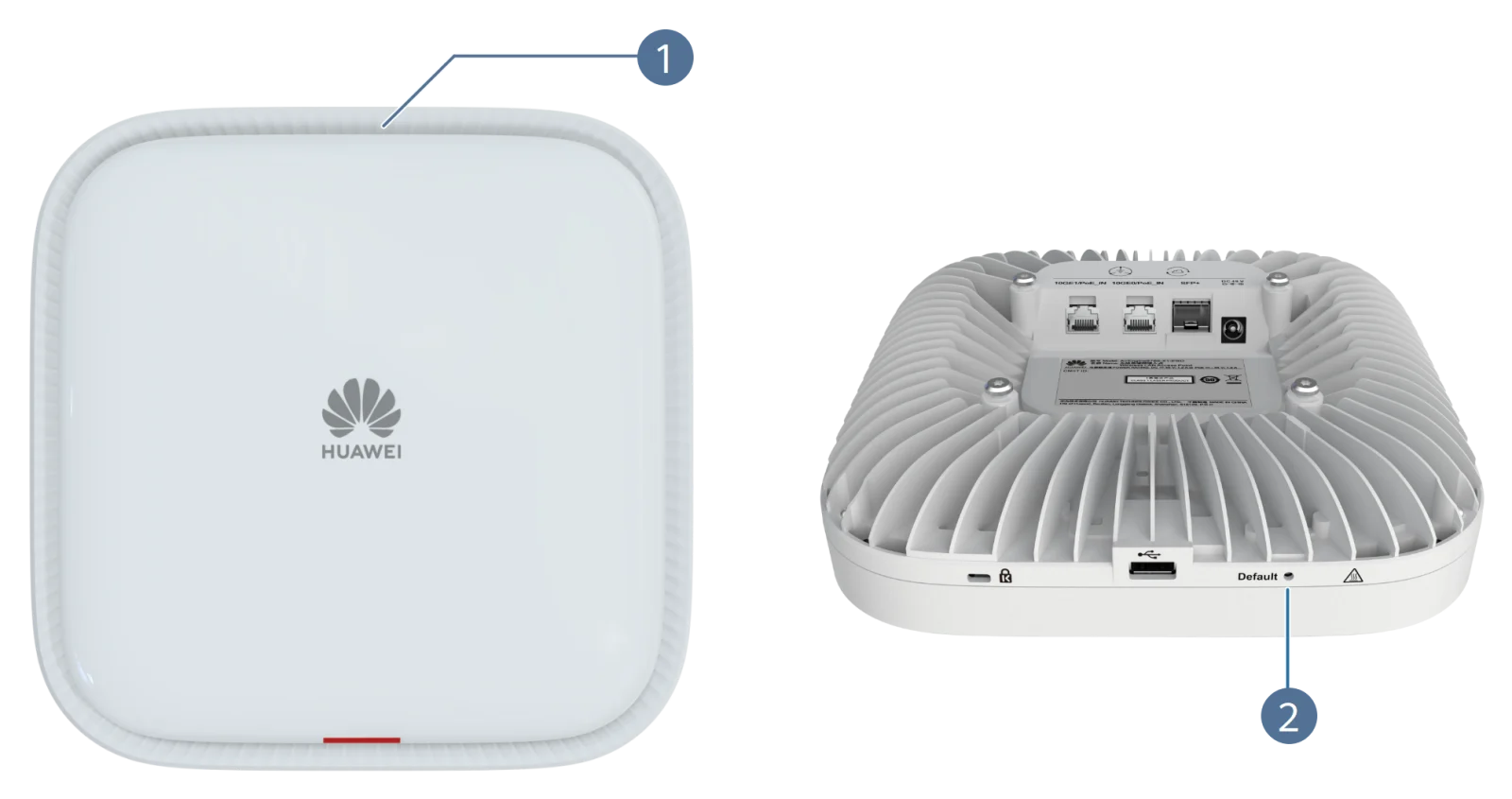

Индикаторы и кнопки
- 1Индикатор
- 2По умолчанию
- не горитСистема не работает.
- белый, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- белый, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы нижнего уровня.
- белый, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены. Состояние доступно начиная с V200R022C00.
- белый, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме. Начиная с V200R022C00 это же состояние означает, что клиентов нет.
- белый, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- красный, красный и белый горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским. Работает начиная с V200R024C00.
- красный, горит ровноСбой системы.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| По умолчанию | Кнопка сброса | До V200R022C00SPC100: удержание кнопки дольше трёх секунд сбрасывает настройки к заводским и перезапускает устройство. С V200R022C00SPC100 по V200R023C10: короткое нажатие перезагружает, удержание дольше шести секунд сбрасывает к заводским настройкам, переводит в режим Fit и перезапускает. Начиная с V200R024C00 при удержании индикатор быстро мигает красным и белым одновременно, отчего оттенок смещён, а дальше всё так же. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на потолок (бетон, гипсокартон, подвесные профили, балка, шпилька), в монтажную коробку (86 мм, 120 мм на один пост, восьмиугольная, 120 мм на два поста) |
| Габариты без упаковки В×Ш×Г, мм | 61 × 220 × 220 мм |
| Вес без упаковки, кг | 1,85 кг |
| Рабочая температура, °C | от −10 до +50 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5000 м |
| Атмосферное давление, кПа | 53–106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ и NOR 16 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 55,0 без USB и карт IoT |
| Максимальное тепловыделение, БТЕ/ч | 187,6 без USB и карты IoT |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | 48 В |
| Диапазон входного напряжения, В | Постоянное: от 43,2 до 57,6 В. PoE: два ввода по 802.3bt или 802.3at. Если стандарты на двух портах разные, работает более новый, если одинаковые, получается резервирование питания. |
| Защита от импульсов по портам | Порт PoE. Дифференциальная помеха между 48 В и общим: 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. Синфазная помеха на землю по восьми жилам: 6 кВ (1,2/50 мкс, 42 Ом), критерий B. |
| Выход PoE | Не поддерживается |
| Всего физических портов | 2 порта 10GE (RJ45) с автовыбором 10, 100, 1000, 2500, 5000 или 10 000 Мбит/с и оптический порт 10GE (SFP+) с автовыбором GE или 10GE |
| Заземление | Заземление |
| USB | USB 2.0 |
| Слот IoT | Карта IoT |
| BLE | BLE5.2 |
| Число радиомодулей | 2/3 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Режим с тремя радиомодулями: радиомодуль 0 на 2,4 ГГц 4 × 4 с полосой до 40 МГц, радиомодуль 1 на верхних частотах 5 ГГц 4 × 4 с полосой до 80 МГц, радиомодуль 2 на нижних частотах 5 ГГц 8 × 8 с полосой до 80 МГц. Режим с двумя радиомодулями: радиомодуль 0 на 2,4 ГГц 4 × 4 с полосой до 40 МГц, радиомодуль 1 на 5 ГГц в конфигурации 12 × 12 с полосой до 80 МГц либо 8 × 8 с полосой до 160 МГц. |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax |
| Радиоинтерфейс | Встроенные интеллектуальные антенны |
| Усиление антенны | 2,4 ГГц: 4 дБи. 5 ГГц: 5,5 дБи. BLE: 4 дБи |
| Наибольшая мощность передатчика | 2,4 ГГц: 26 дБм. 5 ГГц: 31 дБм. Это суммарная мощность MIMO, то же самое что 20 дБм на цепь в каждом диапазоне. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 20 дБм на цепь. 5 ГГц: от −10 до 20 дБм на цепь |
| Наработка на отказ, лет | 59,4 |
| Время восстановления, ч | 0,5 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | При питании по 802.3bt класса 8 ограничений нет. При двух вводах 802.3bt класса 6 Wi-Fi работает без потерь в числе потоков и мощности, пока не заняты порт USB и слоты карт IoT. Если они заняты, число потоков, мощность и полоса могут снизиться, подробности уточняйте у менеджера. Проводные порты работают без ограничений, доступны один порт USB и два слота карт IoT. |
| Питание по 802.3at | При двух вводах 802.3at Wi-Fi подстраивает мощность сам, пока не заняты порт USB и слоты карт IoT. Режим с двумя радиомодулями: 2,4 ГГц 2 × 2 и 5 ГГц 4 × 4. Режим с тремя: 2,4 ГГц 2 × 2, верхние частоты 5 ГГц 2 × 2 и нижние 5 ГГц 2 × 2. Режим с двумя радиомодулями и отдельным сканирующим: 2,4 ГГц 2 × 2, 5 ГГц 2 × 2 и сканирующий радиомодуль 5 ГГц. Если порт USB или слоты карт IoT заняты, число потоков, мощность и полоса могут снизиться, подробности уточняйте у менеджера. |
| Питание постоянным током | Ограничений по функциям нет. |
Совместимые комплектующие
Похожие позиции

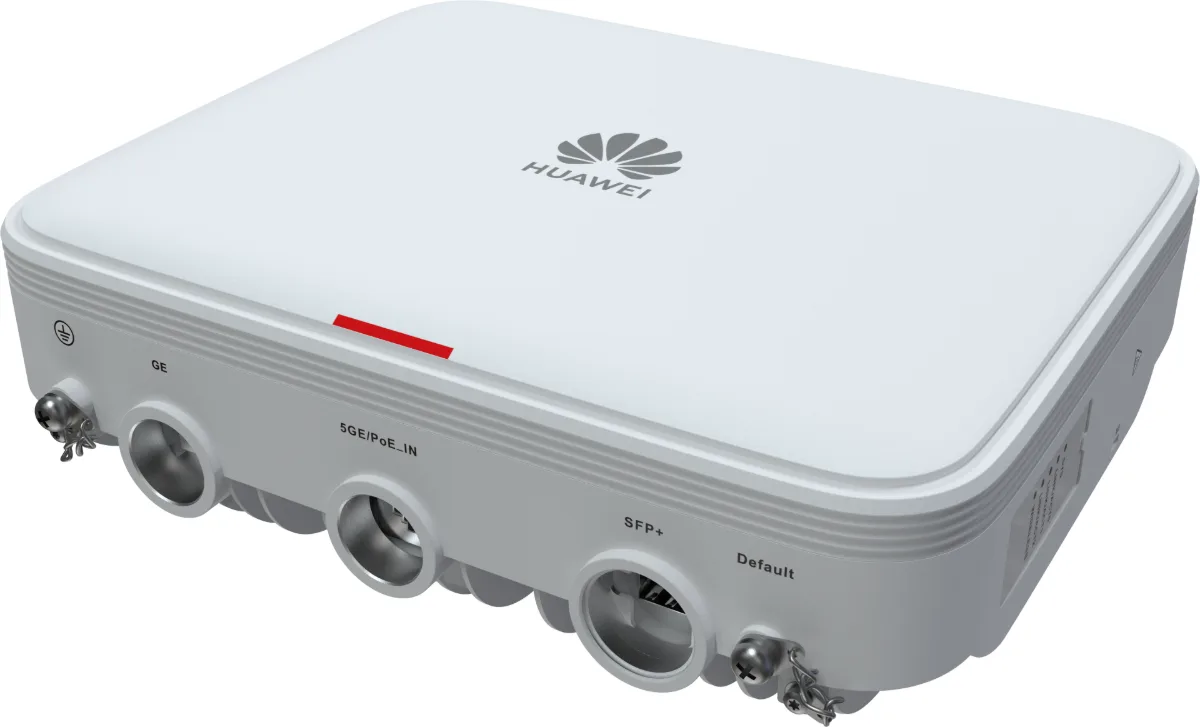

- Парт-номер 02356RRUУличная точка доступа Wi-Fi 6 Huawei AirEngine 6760R-51Wi-Fi 6 (802.11ax)·потоки 4+4По запросу
