Уличная точка доступа Wi-Fi 6 Huawei AirEngine 6760R-51, комплект поставки
- Wi-Fi 6 (802.11ax)
- потоки 4+4
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.

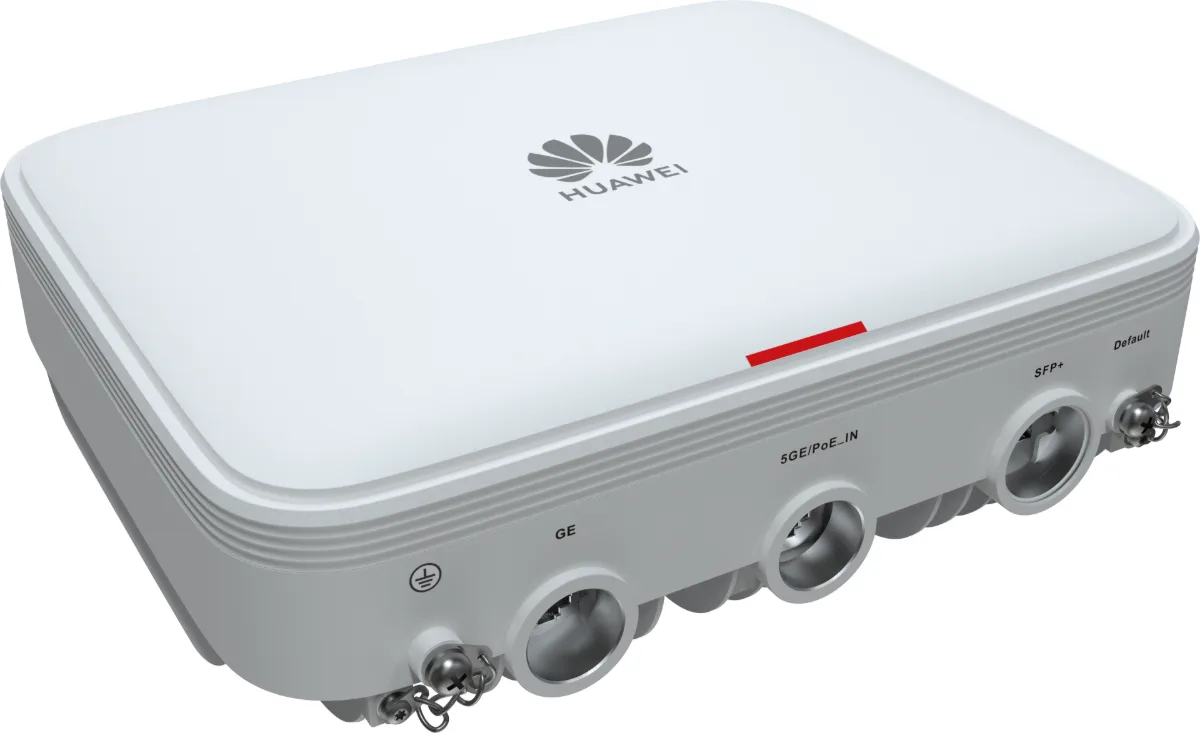

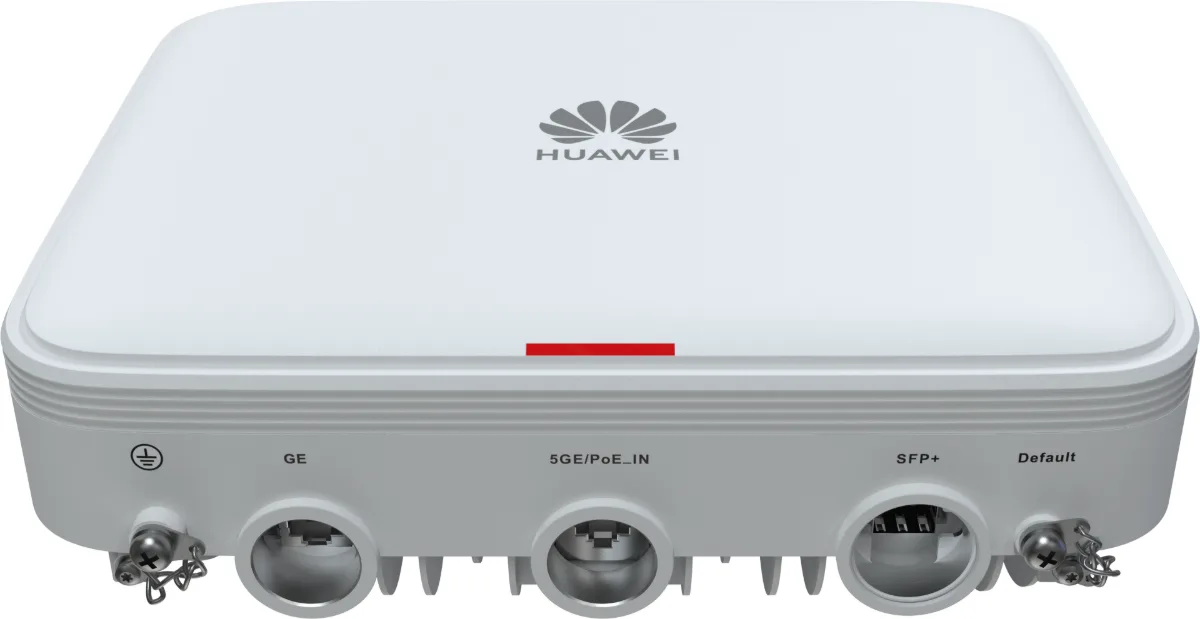

Уличная точка доступа Wi-Fi 6 Huawei AirEngine 6760R-51. Подключается к коммутатору и раздаёт беспроводную сеть. Управление идёт через контроллер точек доступа или через облако. Размеры точки доступа 85 × 270 × 220 мм. Масса без упаковки 3 кг, с упаковкой 5 кг. В пике точка доступа потребляет до 35,3 Вт. Здесь приведены числа из документа Hardware Description Huawei. В серии AirEngine 6760R это исполнение отличает антенны: интеллектуальные; штук в упаковке: 1. Эта модель идёт в каталоге под 2 артикулами: 02356RRU, 02353KCM-001. Отличий между ними в поставочном каталоге нет, поэтому перед заказом сверяем исполнение по документации Huawei. Здесь артикул 02356RRU.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны стандарт wi-fi Wi-Fi 6 (802.11ax); место установки улица; пространственные потоки 4+4; штук в упаковке 1.
Совместимость
С этой позицией берут Монтажный комплект AP-2115B-DJZJ, Монтажный комплект AP-2115B-PBLG, Монтажный комплект AP-2115B-LTLG. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 02356RRU с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ, поставка около 60 рабочих дней. Цену и срок фиксируем в счёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 02356RRU даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 02356RRU в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ, поставка около 60 рабочих дней с таможенным оформлением. Цену и точный срок фиксируем в счёте. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
| Стандарт Wi-Fi | Wi-Fi 6 (802.11ax) |
|---|---|
| Место установки | улица |
| Пространственные потоки | 4+4 |
| Антенны | интеллектуальные |
| Штук в упаковке | 1 |
| Вес нетто, кг | 3 |
| Вес брутто, кг | 5 |
| Максимальная мощность, Вт | 35,3 |
| Габариты В×Ш×Г, мм | 85 × 270 × 220 |
| Серия | AirEngine 6760R |
| Единица поставки | штука |
Документация Huawei
Об устройстве
Исполнение AirEngine 6760R-51, парт-номер 02353KCM-001. Состав: AirEngine6760R-51, Wi-Fi 11ax, уличная, два диапазона 4+4, умная антенна, BLE.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC100.
У устройства несколько парт-номеров, они отличаются партией выпуска. Программные возможности одинаковые, а минимальная поддерживаемая версия разная. Немного различаются и аппаратные параметры: вес, потребление.

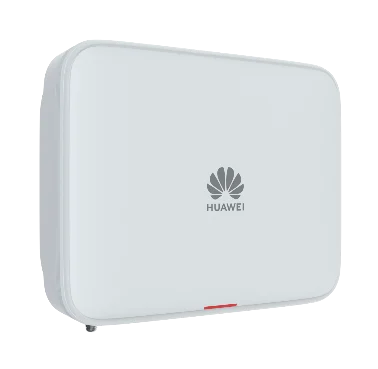

Внешний вид

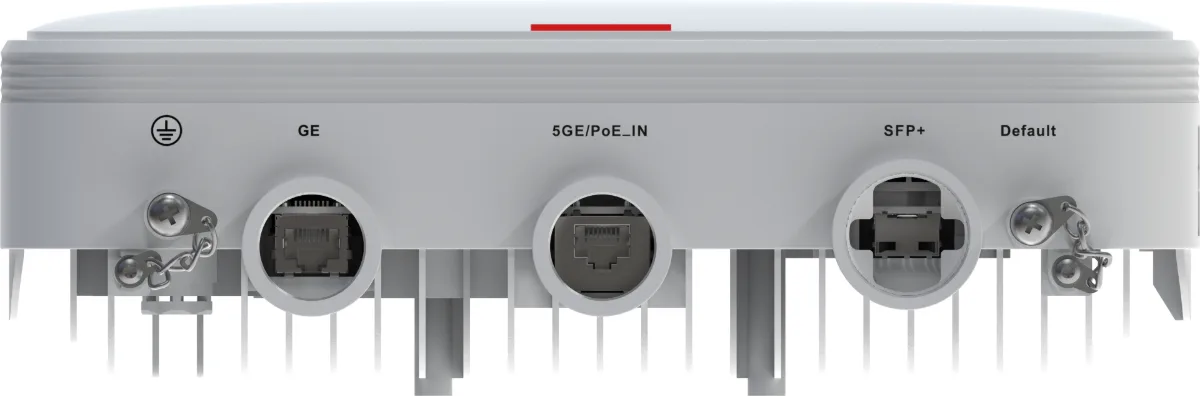

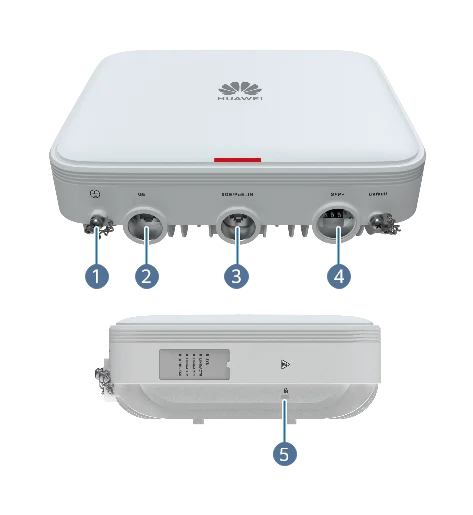

Порты и интерфейсы
- 1Винт заземления
- 2GE
- 35GE с питанием PoE на входе
- 4SFP+
- 5Слот замка Kensington
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 5GE с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500 или 5 000 Мбит/с, подключается к проводной сети и принимает питание PoE | Сетевой кабель |
| SFP+ | SFP+ | Оптический порт Ethernet с автовыбором 1 или 10 Гбит/с, работает с подходящим оптическим модулем | Оптический модуль |
| GE | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1 000 Мбит/с для подключения к проводной сети. | Сетевой кабель |

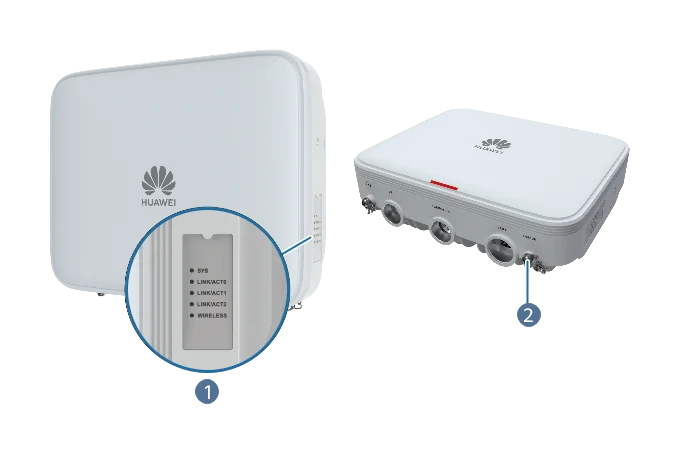

Индикаторы и кнопки
LINK/ACT0, LINK/ACT1 и LINK/ACT2 показывают состояние портов 5GE/PoE_IN, GE и SFP+ соответственно.
Индикатор WIRELESS показывает состояние беспроводного канала и каждые 20 секунд переключается между зелёным для радиомодуля 0 и жёлтым для радиомодуля 1. Работает начиная с V200R022C00.
- 1Индикатор
- 2Кнопка сброса Default
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы нижнего уровня.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены. Состояние доступно начиная с V200R022C00.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме. Начиная с V200R022C00 это же состояние означает, что клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским. Работает начиная с V200R024C00.
- красный, горит ровноСбой системы.
- зелёный, мигаетСистема работает нормально, соединение Ethernet в норме.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- зелёный для 2 ГГц, жёлтый для 5 ГГц, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- зелёный для 2 ГГц, жёлтый для 5 ГГц, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.
- не горитТочка доступа не подключена к сети Mesh или сигнал крайне слабый.
- зелёный для 2 ГГц, жёлтый для 5 ГГц, мигает медленно, 0,5 ГцТочка доступа подключена к сети Mesh, сигнал слабый.
- зелёный для 2 ГГц, жёлтый для 5 ГГц, мигает раз в 0,25 с, 4 ГцТочка доступа подключена к сети Mesh, сигнал средний.
- зелёный для 2 ГГц, жёлтый для 5 ГГц, горит ровноТочка доступа подключена к сети Mesh, сигнал хороший.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| Default | Кнопка сброса | До V200R022C00SPC100: удержание кнопки дольше трёх секунд сбрасывает настройки к заводским и перезапускает устройство. С V200R022C00SPC100 по V200R023C10: короткое нажатие перезагружает, удержание дольше шести секунд сбрасывает к заводским настройкам, переводит в режим Fit и перезапускает. Начиная с V200R024C00 при удержании индикатор SYS мигает жёлтым, потому что красный и зелёный мигают одновременно, а дальше всё так же. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на столб |
| Габариты без упаковки В×Ш×Г, мм | 85 × 270 × 220 мм |
| Габариты с упаковкой В×Ш×Г, мм | 160 × 490 × 390 мм |
| Вес без упаковки, кг | 3 кг |
| Вес с упаковкой, кг | 5 кг |
| Рабочая температура, °C | от −40 до +65 °C |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | Влажность при работе: от 0 до 100 %. Влажность хранения: от 5 до 95 % без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ и NOR 16 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 35,3 Вт |
| Максимальное тепловыделение, БТЕ/ч | 120,4 БТЕ/ч |
| Тип питания | PoE |
| Диапазон входного напряжения, В | PoE: 802.3bt или 802.3at |
| Защита от импульсов по портам | 6 кА синфазная |
| Выход PoE | Не поддерживается |
| Всего физических портов | 1 порт 5GE (RJ45) с автовыбором 10, 100, 1000, 2500 или 5 000 Мбит/с, 1 порт GE (RJ45) с автовыбором 10, 100 или 1 000 Мбит/с и оптический порт 10GE (SFP+) с автовыбором GE или 10GE |
| Степень защиты от пыли и воды | IP68 |
| Заземление | Заземление |
| Ветровая нагрузка | 67 м/с |
| USB | Не поддерживается |
| Слот IoT | Не поддерживается |
| BLE | BLE5.2 |
| Число радиомодулей | 2 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Радиомодуль 0 на 2,4 ГГц: 4 × 4. Радиомодуль 1 на 5 ГГц: 4 × 4 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax |
| Радиоинтерфейс | Встроенные направленные антенны |
| Усиление антенны | 2,4 ГГц: 10 дБи. 5 ГГц: 11 дБи. BLE: 5 дБи |
| Ширина луча встроенной антенны, градусы | 2,4 ГГц: 60° в горизонтальной плоскости, 40° в вертикальной. 5 ГГц: 60° в горизонтальной плоскости, 20° в вертикальной |
| Наибольшая мощность передатчика | 2,4 ГГц: 30 дБм. 5 ГГц: 30 дБм. Это суммарная мощность MIMO, то же самое что 24 дБм на цепь в каждом диапазоне. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 24 дБм на цепь. 5 ГГц: от −10 до 24 дБм на цепь |
| Наработка на отказ, лет | 91,9 |
| Время восстановления, ч | 0,5 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | Ограничений по функциям нет. |
| Питание по 802.3at | Wi-Fi: работают 2,4 ГГц 2 × 2 и 5 ГГц 2 × 2 без потери мощности передатчиков. Проводная часть: медный порт 5GE опускается до GE, он работает в паре с оптическим портом SFP+, и одновременно активен только один из них. Медный порт GE недоступен. |
