Точка доступа Wi-Fi 7 Huawei AirEngine 6776-58TI
- Wi-Fi 7 (802.11be)
- потоки 2+4+2
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Новая беспроводная сеть офиса, склада, гостиницы или учебного корпуса, которую строят на годы вперёд: Wi-Fi 7 по 802.11be даёт третий диапазон 6 ГГц без помех от старых устройств и широкие каналы для клиентов нового поколения, при этом старые ноутбуки и телефоны работают в 2,4 и 5 ГГц как раньше. Слот IoT принимает модуль для датчиков и меток, поэтому точка заодно закрывает задачи учёта и мониторинга на складе или в гостинице.
Характеристики словами
Три диапазона с потоками 2 + 4 + 2: два в 2,4 ГГц, четыре в 5 ГГц и два в 6 ГГц. Интеллектуальная антенна формирует луч в сторону клиента, порт USB и слот IoT под дополнительный модуль. Корпус 57 × 220 × 220 мм, вес 1,468 кг без упаковки. Потребление 20,6 Вт в типовом режиме и до 23,9 Вт максимум, то есть хватает порта PoE+ по 802.3at на обычном коммутаторе доступа. Первая версия ПО V600R024C00.
Что докупить
Коммутатор доступа с PoE+ на нужное число портов из серий S5735 или S5731, контроллер AC6508 с лицензиями от нескольких точек, кабель категории 6 или выше до точки, чтобы канал от коммутатора не стал узким местом при Wi-Fi 7. Крепление обычно в комплекте, состав поставки уточняем в расчёте, внешние антенны не нужны. Модуль в слот IoT подбирают под задачу и заказывают отдельно.
Соседние исполнения
Более доступная точка Wi-Fi 7 без третьего диапазона это AirEngine 5773I-21. Для залов с плотной посадкой берут AirEngine 8760-X1-PRO на 16 потоков. Полный список серии на странице AirEngine 6776, все серии в категории «Точки доступа AirEngine».
Наличие и поставка
Huawei AirEngine 6776-58TI в наличии на складе в Китае, 31 штука, 14 рабочих дней до Москвы, цена 77 134 ₽ с НДС 22 %. Коммутатор с PoE и контроллер считаем в том же расчёте.
Вопросы и ответы
Есть ли смысл ставить Wi-Fi 7, если клиентские устройства ещё Wi-Fi 6
Есть, если сеть строится на пять лет и дольше: точки меняют реже, чем ноутбуки и телефоны, и парк клиентов дорастёт до нового стандарта за срок службы точки. Диапазон 6 ГГц уже сейчас разгружает 5 ГГц для новых устройств, а старые работают в привычных диапазонах без потерь.
Хватит ли ей PoE+ на коммутаторе
Да, потребление до 23,9 Вт укладывается в 30 Вт стандарта 802.3at, поэтому точка работает на полной мощности от обычного PoE-коммутатора доступа без PoE++. Бюджет коммутатора считают по числу точек: на 24 точки по 24 Вт нужно около 580 Вт, что важно при выборе блоков питания коммутатора.
Что даёт слот IoT
Место под модуль для сети датчиков и меток: Bluetooth, Zigbee или другие протоколы интернета вещей, в зависимости от модуля. Точка становится узлом для учёта имущества на складе, датчиков в номерах гостиницы или маяков навигации в торговом центре без отдельной инфраструктуры. Модули заказываются отдельно под задачу.
Какой срок поставки
Точка на складе в Китае, 31 штука на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 77 134 ₽ с НДС 22 % включает доставку и таможню. Коммутатор, контроллер и лицензии едут и оформляются одной отгрузкой.
| Стандарт Wi-Fi | Wi-Fi 7 (802.11be) |
|---|---|
| Место установки | помещение |
| Пространственные потоки | 2+4+2 |
| Антенны | интеллектуальные |
| Типовая мощность, Вт | 20,6 |
| Вес нетто, кг | 1,468 |
| Вес брутто, кг | 1,977 |
| Максимальная мощность, Вт | 23,9 |
| Габариты В×Ш×Г, мм | 57 × 220 × 220 |
| Серия | AirEngine 6776 |
Назначение
Исполнение AirEngine 6776-58TI, парт-номер 50087136. Состав: внутренняя точка доступа 802.11be, три диапазона 2 + 4 + 2, интеллектуальная антенна, USB, слот IoT, BLE.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C00.

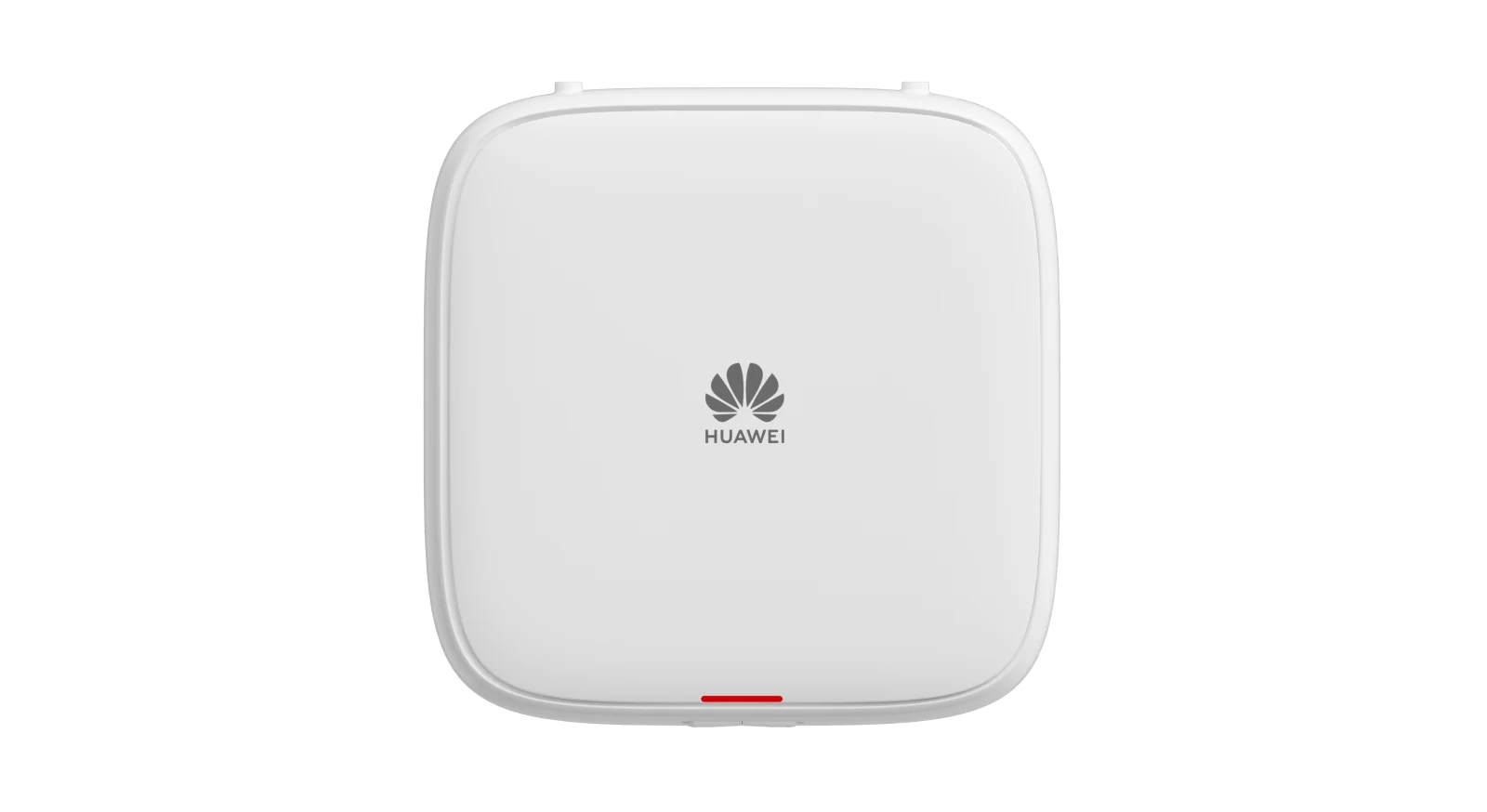

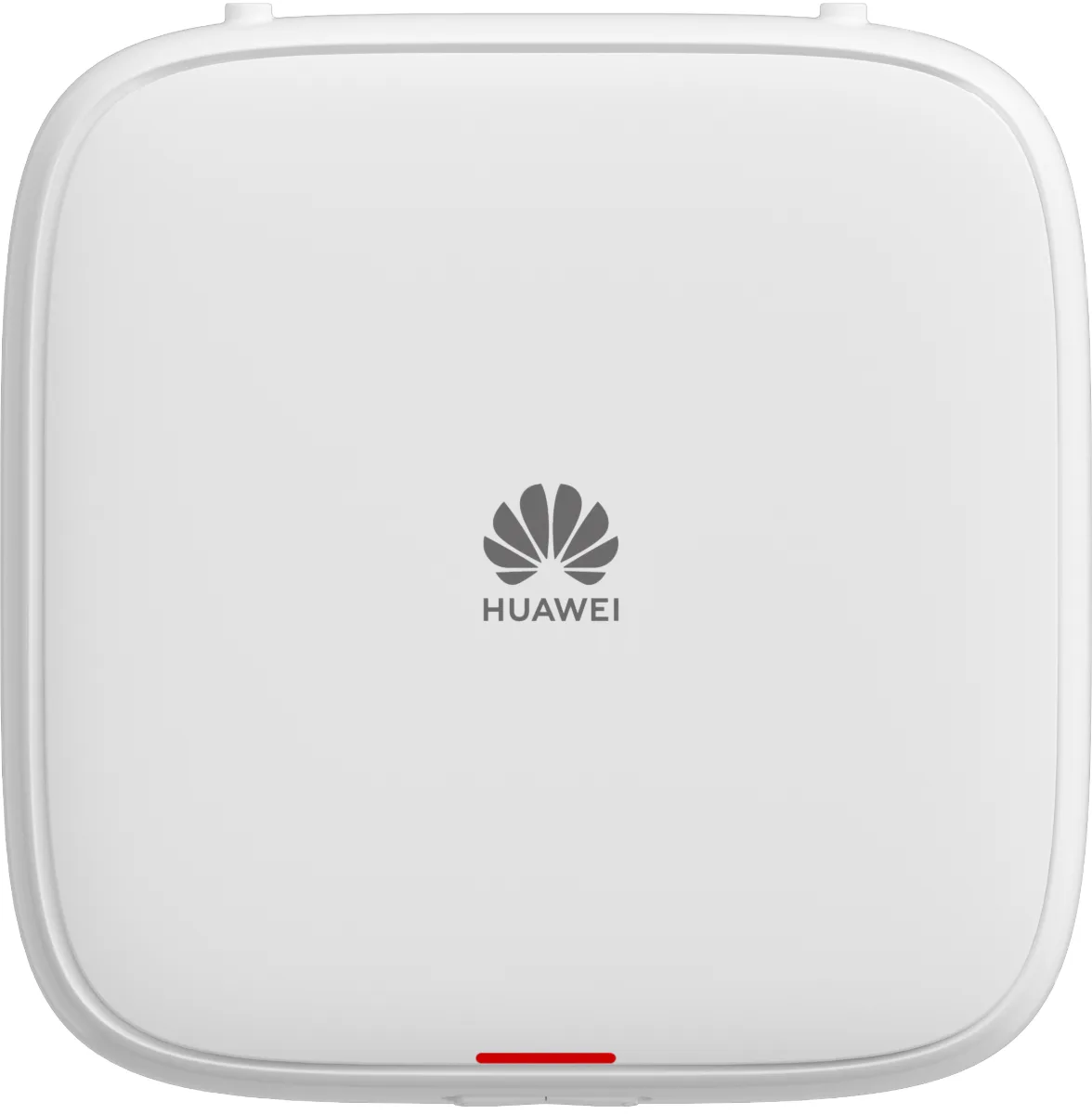

Внешний вид

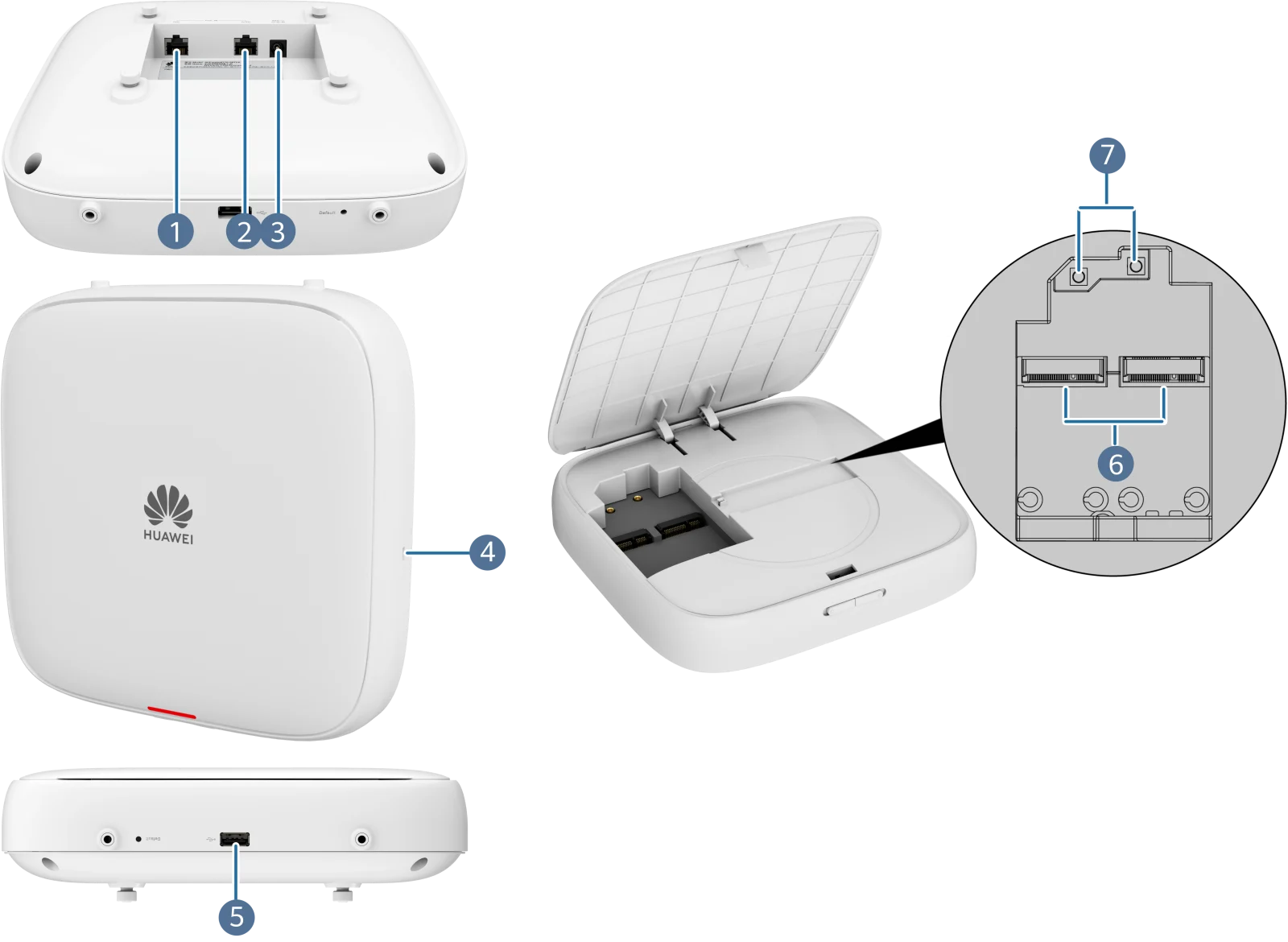

Порты и интерфейсы
- 1GE с питанием PoE на входе
- 25GE с питанием PoE на входе
- 3DC 48V
- 4Слот замка Kensington
- 5USB
- 6Слот карты IoT
- 7Радиочастотный разъём антенны IoT
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 5GE с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500 или 5000 Мбит/с, подключается к проводной сети и принимает питание PoE | Сетевой кабель |
| GE с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1000 Мбит/с, подключается к проводной сети и принимает питание PoE. | Сетевой кабель |
| DC 48V | Разъём постоянного тока | Порт питания постоянного тока под адаптер на 48 В. | Адаптер питания 48 В. Не применять в странах с требованиями ERP. |

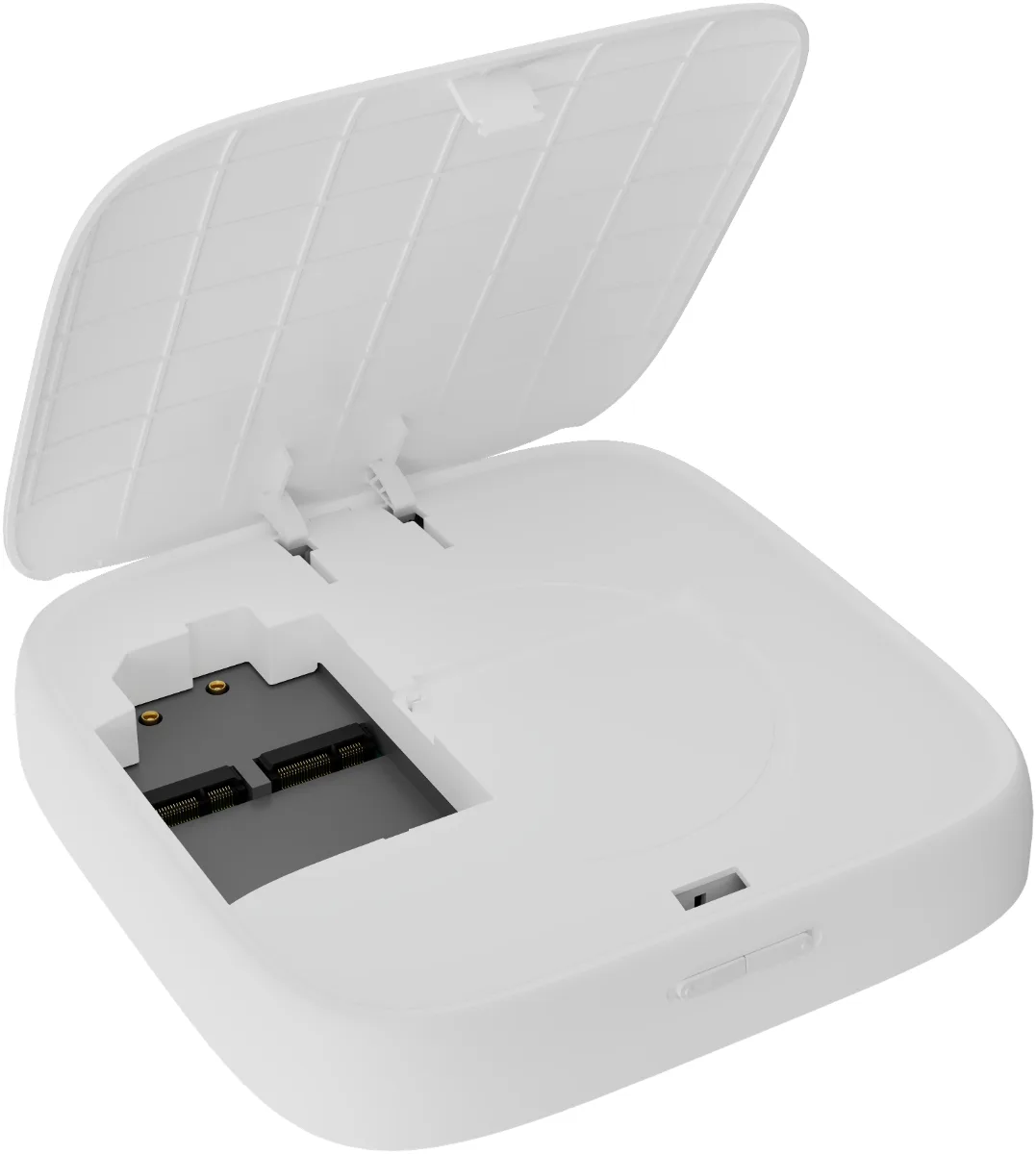

| Слот карты IoT | Mini PCIe | Принимает подходящую карту IoT. Карты PCIe бывают двух типов: с интерфейсом Ethernet и с последовательным интерфейсом. В V600R024C00 работают только карты с Ethernet, начиная с V600R024C10 оба типа. Если стоят две карты с последовательным интерфейсом, функции Bluetooth недоступны. | Карта IoT |
| Радиочастотный разъём IoT | MCX | Соединяет карту IoT со встроенной антенной точки доступа. С картой IoT работает встроенная антенна или отдельная гибкая антенна FPC. | Радиочастотная перемычка |
| USB | USB 2.0 Type A | Подключается к оконечному устройству IoT. Работает после обновления системного ПО до V600R024C10 или новее. Модуль USB в этом порту нельзя заземлять, и корпус у него не должен быть металлическим. | - |

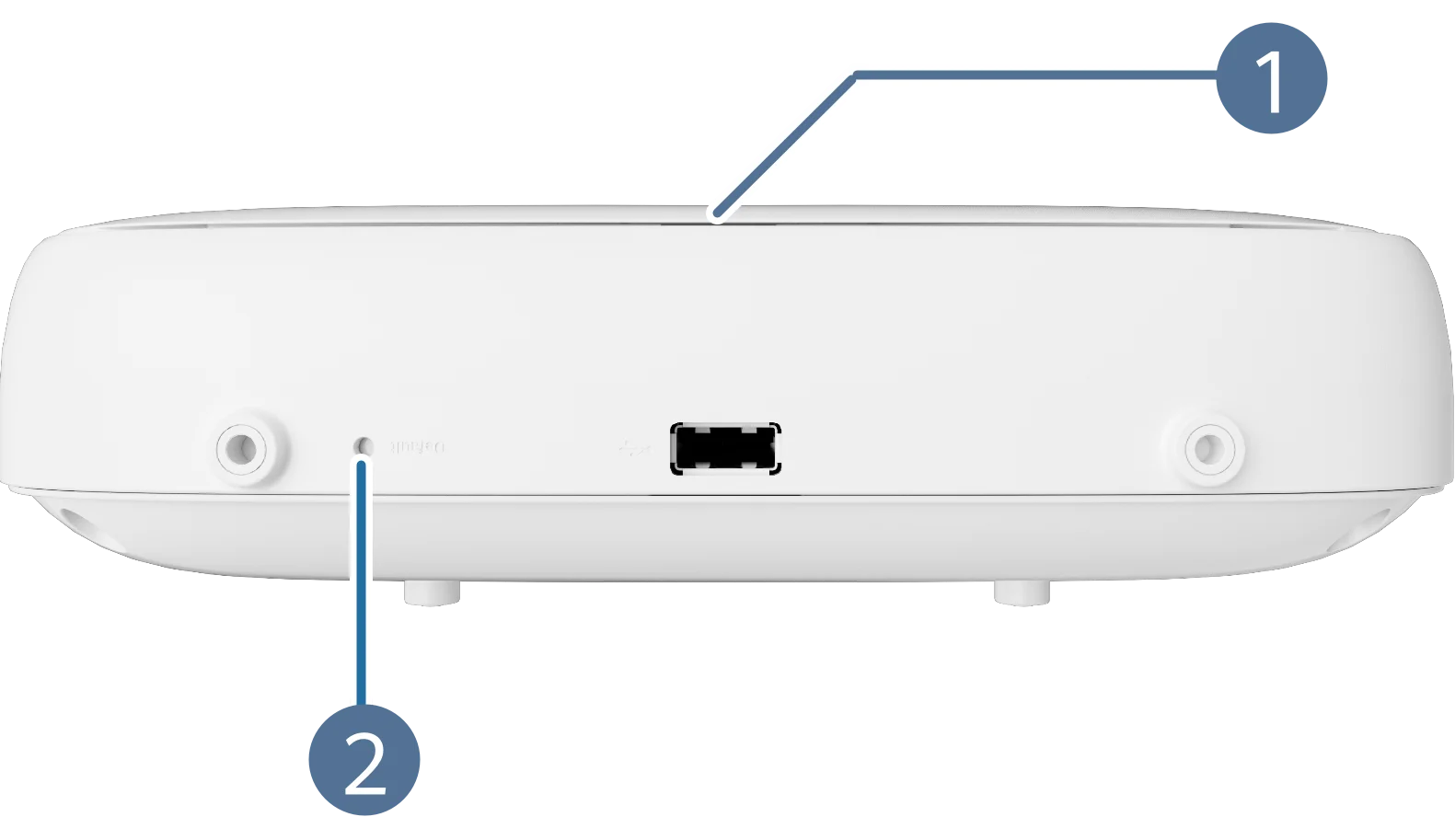

Индикаторы и кнопки
- 1Индикатор
- 2По умолчанию
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы нижнего уровня.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме, клиентов нет.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским. Работает начиная с V600R024C10.
- красный, горит ровноСбой системы.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| По умолчанию | Кнопка сброса | До V600R024C10: короткое нажатие перезагружает устройство, удержание дольше шести секунд сбрасывает настройки к заводским, переводит в режим Fit и перезапускает. Начиная с V600R024C10 при удержании индикатор мигает жёлтым, потому что красный и зелёный мигают одновременно, а дальше всё так же. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на потолок (бетон, гипсокартон, подвесные профили, балка, шпилька), в монтажную коробку (86 мм, 120 мм на один пост, восьмиугольная, 120 мм на два поста) |
| Габариты без упаковки В×Ш×Г, мм | 57 × 220 × 220 мм |
| Габариты с упаковкой В×Ш×Г, мм | 85 × 265 × 275 мм |
| Вес без упаковки, кг | 1,468 кг |
| Вес с упаковкой, кг | 1,977 кг |
| Рабочая температура, °C | от −10 до +50 °C |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5000 м |
| Атмосферное давление, кПа | 53–106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 23,9 без USB и карт IoT |
| Максимальное тепловыделение, БТЕ/ч | 81,55 БТЕ/ч |
| Тип питания | Блок питания PoE или адаптер постоянного тока |
| Номинальное входное напряжение, В | 48 В |
| Диапазон входного напряжения, В | Постоянное: от 43,2 до 57,6 В. PoE: 802.3bt, 802.3at или 802.3af |
| Защита от импульсов по портам | Порт PoE. Дифференциальная помеха между 48 В и общим: 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B. Синфазная помеха на землю по восьми жилам: 4 кВ (1,2/50 мкс, 42 Ом), критерий B. |
| Выход PoE | Не поддерживается |
| Тип вентиляторов | Нет |
| Всего физических портов | 1 порт 5GE (RJ45) с автовыбором 100, 1000, 2500 или 5000 Мбит/с и 1 порт GE (RJ45) с автовыбором 10, 100 или 1000 Мбит/с |
| Заземление | Плавающая земля |
| USB | Порт USB выдаёт 2,5 или 5 Вт. USB 2.0 работает после обновления системного ПО до V600R024C10 или новее. |
| Слот IoT | 2 |
| BLE | BLE5.4 |
| Число радиомодулей | 3 |
| Диапазон частот | 2,4 ГГц, 5 ГГц и 6 ГГц |
| Пространственные потоки MIMO | Режим 1: 2,4 ГГц 2 × 2, 5 ГГц 4 × 4, 6 ГГц 2 × 2. Режим 2: 2,4 ГГц 4 × 4, 5 ГГц 4 × 4 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax/be. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax/be. 6 ГГц: 802.11a/ax/be |
| Радиоинтерфейс | Встроенные интеллектуальные антенны |
| Усиление антенны | 2,4 ГГц: 4 дБи на цепь в пике, 1 дБи суммарно. 5 ГГц: 5 дБи на цепь в пике, 2 дБи суммарно. 6 ГГц: 5 дБи на цепь в пике, 2 дБи суммарно. Bluetooth: 4 дБи |
| Наибольшая мощность передатчика | Режим 1: 2,4 ГГц (2 × 2) 23 дБм суммарно, 5 ГГц (4 × 4) 26 дБм суммарно, 6 ГГц (2 × 2) 23 дБм суммарно. Режим 2: 2,4 ГГц (4 × 4) 26 дБм суммарно, 5 ГГц (4 × 4) 26 дБм суммарно. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до +20 дБм на цепь. 5 ГГц: от −10 до +20 дБм на цепь. 6 ГГц: от −10 до +20 дБм на цепь |
| Наработка на отказ, лет | 94,34 |
| Время восстановления, ч | 2 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | При согласованном режиме питания 802.3bt ограничений по функциям нет. |
| Питание по 802.3at | При согласованном режиме питания 802.3at ограничений нет, пока не заняты порт USB и слоты карт IoT. С устройством USB на 2,5 Вт или с картой PCIe нисходящий порт GE отключается, а мощность передатчика падает на 3 дБ. С устройством USB на 5 Вт к этому добавляется сокращение числа пространственных потоков с восьми до шести. |
| Питание по 802.3af | При согласованном режиме питания 802.3af не работают USB и карта IoT, а радиомодуль ограничен диапазоном 2,4 ГГц в конфигурации 2 × 2. |
| Питание постоянным током | Ограничений по функциям нет. |
