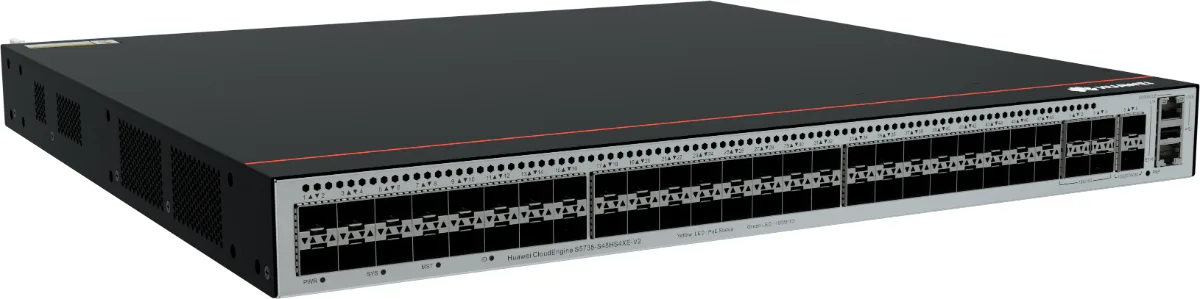

PoE-коммутатор Huawei S5735-S48HS4XE-V2
- 48 × 1 Гбит/с
- 4 × 10 Гбит/с
- PoE++ (802.3bt)
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Старший вариант коммутатора со совмещёнными портами: сорок восемь линий, в каждой оптика для данных и питание по стандарту 802.3bt через групповой разъём. Такой узел собирают на протяжённых объектах с распределёнными устройствами, где тянуть к каждому и волокно, и отдельный кабель питания дорого. Артикул 98012241.
Характеристики словами
Сорок восемь совмещённых портов с оптической частью на 1 Гбит/с и выводом питания PoE++, четыре аплинка SFP+ на 10 Гбит/с и два порта стекирования. Собственное потребление 84,7 Вт, максимальное с нагруженными линиями 1 998,52 Вт. Вес 5,95 кг, самый тяжёлый корпус в серии, глубина 420 мм, модуль питания в поставку не входит.
Что докупить
Модуль питания, оптику по числу задействованных линий и кабельные сборки под групповые разъёмы. На сорока восьми линиях кабельная часть превращается в отдельный раздел проекта, и считать её начинают раньше, чем выбирают коммутатор. Мы собираем такую спецификацию по схеме объекта и сверяем с документацией вендора до счёта.
Соседние исполнения
Половинная плотность в той же схеме это S5735-S24HS4XE-V2. Обычное питание по витой паре со стандартом 802.3bt даёт S5735-S48U4XE-V2. Сорок восемь оптических портов без питания устройств это S5735-L48S4XE-A-V2. Полный перечень на странице серии S5735 и в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
Исполнение редкое, возим строго под проект, поэтому срок длиннее обычного и называем мы его честно, а не оптимистично. Работа начинается со схемы: расположение выносных устройств, длины линий, тип волокна, требуемая мощность на каждую точку. Цену фиксируем в счёте. Импорт белый: декларация на единицу товара, договор с ООО, НДС. Гарантия и сервис по контракту.
Вопросы и ответы
Чем это исполнение отличается от версии на двадцать четыре порта
Числом совмещённых линий и весом: сорок восемь против двадцати четырёх, 5,95 кг против 5,4 кг. Собственное потребление выше, 84,7 Вт против 53,1 Вт. Схема подключения и логика работы одинаковые. Выбор идёт от числа выносных устройств на объекте и от того, сколько линий реально приходит в одну точку.
Сколько мощности достаётся одной линии
Это считается от общего бюджета и от установленного модуля питания, который в поставку не входит. Равномерно разделить предел на сорок восемь линий нельзя: устройства разные, и распределение задаётся настройкой приоритетов. Расчёт делаем по фактическому списку выносного оборудования, а не по средней цифре.
Можно ли использовать обычные патч-корды
Оптическая часть работает с обычными патч-кордами под тип волокна и с модулями SFP. Питающая часть выведена на групповой разъём, и для неё нужна кабельная сборка, подобранная под схему. Обычный медный патч-корд туда не подходит, это принципиальное отличие от коммутаторов с питанием по витой паре.
Как понять, подходит ли такая схема объекту
Смотрят на расстояния и на число выносных точек. Если устройства дальше ста метров и их много, совмещённая схема экономит на прокладке и на промежуточных узлах. Если всё в пределах здания, дешевле и проще обычный коммутатор с PoE+ или PoE++ по витой паре. Разбор такого выбора делаем до подбора оборудования.
Что с гарантией
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | оптические |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | PoE++ (802.3bt) |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 52 |
| Бюджет PoE | 1710 Вт |
| Типовая мощность, Вт | 84,7 |
| Вес нетто, кг | 5,95 |
| Вес брутто, кг | 7,85 |
| Максимальная мощность, Вт | 1 998,52 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 420,0 |
| Серия | S5735 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735-S48HS4XE-V2 (48 сдвоенных портов, парт-номер 98012241. Состав: 48 портов GE SFP и 48 портов PoE++ на DB50, 4 порта 10GE SFP+, 2 стековых порта 12GE, без блока питания).
Фиксированные коммутаторы Ethernet серии S Huawei строит на одной аппаратной платформе: шасси, система питания, система охлаждения и блок управления коммутацией (SCU). Работают они на уровне доступа и агрегации, через них же идёт трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C00.
Медные модули ставят не больше чем в 24 порта 1000BASE-X.

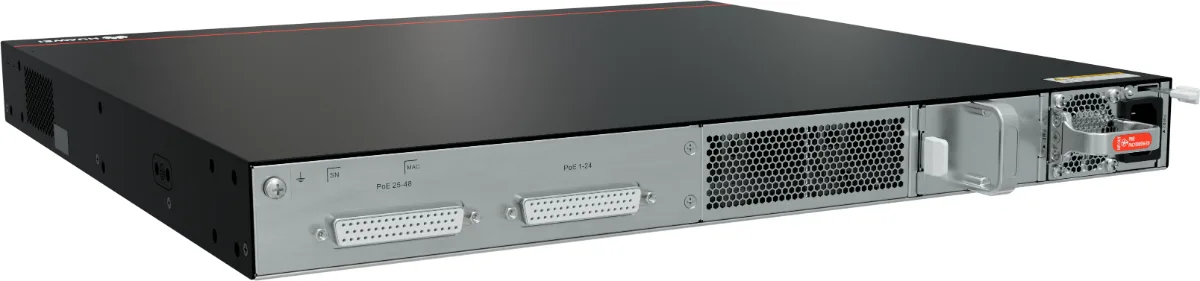

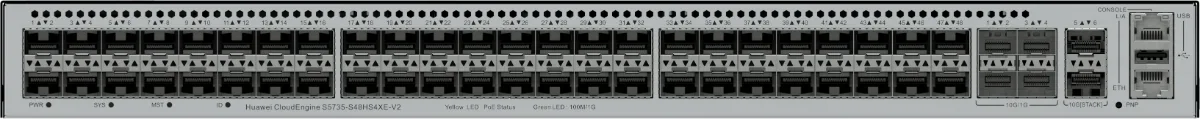

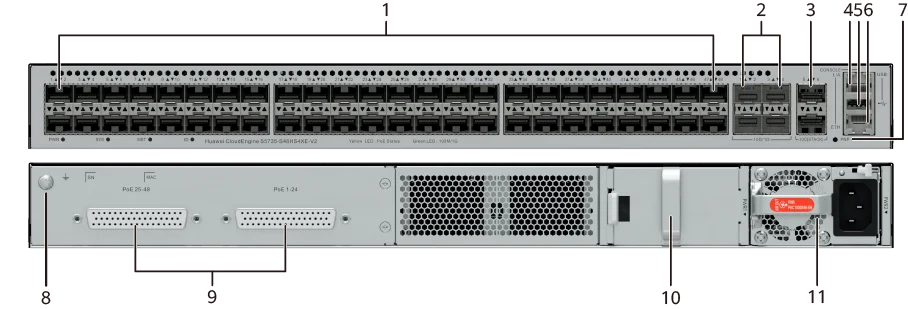

Портовая панель
- 1Сорок восемь портов 100/1000BASE-X
- 2Четыре порта 10GE SFP+
- 3Два стековых порта
- 4Один консольный порт
- 5Один порт USB
- 6Один порт управления ETH
- 7Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 8Винт заземления. Работает с кабелем заземления.

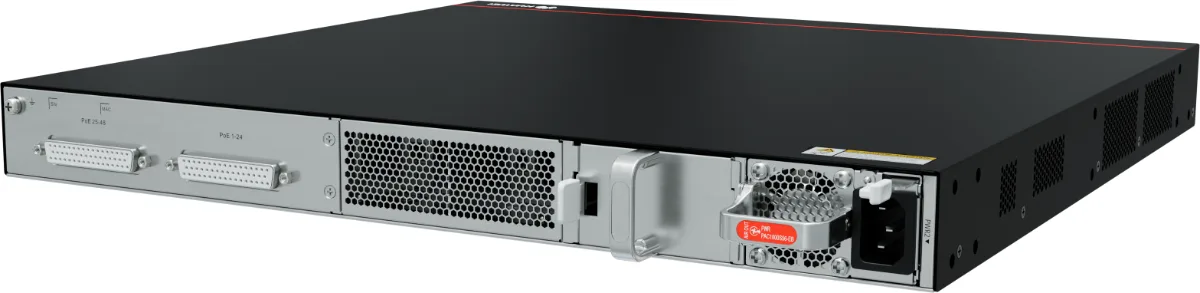

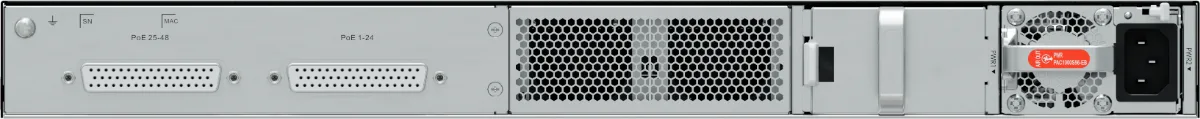

- 9Порты PoE++ (DB50)
- 10Слот питания 1. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
- 11Слот питания 2. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Оптический порт 100/1000BASE-X | SFP | Оптический порт 100/1000BASE-X принимает и передаёт данные на 100 или 1 000 Мбит/с. | Оптические модули FE SFP и eSFP, GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, а также медные модули GE SFP |
| Порт PoE++ | DB50 | S5735-S48HS4XE-V2 это оптико-электрический коммутатор. У него два порта DB50, каждому соответствуют 24 порта PoE++. Каждый порт PoE++ работает в паре с оптическим портом 100/1000BASE-X. | Кабель DB50, оконечная коробка гибридных кабелей (ES5MFMT00004), гибридный кабель второго поколения. Чтобы оптико-электрический коммутатор S5735-S48HS4XE-V2 отдавал питание PoE, к нему нужны кабель DB50, оконечная коробка ES5MFMT00004 и гибридные кабели второго поколения. |
| Порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+, 10GE-CWDM SFP+ и 10GE-DWDM SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1, 2 и 3 м, кабели AOC SFP+ на 10 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м только для стека без настройки, а начиная с V600R025C10 ещё и кабель на 3 м. |
| Стековый порт | SFP+ | Стековые порты соединяют несколько коммутаторов стековыми кабелями в одно логическое устройство. Настраивать их не нужно. С выделенными кабелями SFP+ длиной 0,5 или 1,5 м скорость одного порта поднимается до 12 Гбит/с по умолчанию. | Медные кабели SFP+ длиной 1 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт управления ETH | RJ45 | Через порт управления ETH коммутатор подключают к терминалу настройки или станции управления сетью. | Кабель Ethernet |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |

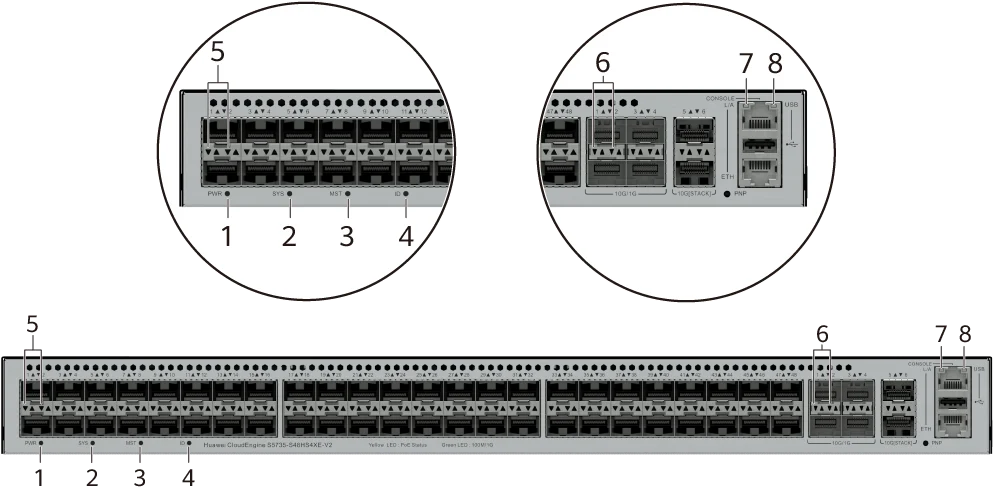

Индикаторы и кнопки
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание в норме.
- жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.
- не горитКоммутатор не ведущий в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке или работает отдельно.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- 6, -Индикатор оптического порта 10GE (по два на порт). У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки показывают положение портов: вниз это нижний порт, вверх верхний.
Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным по кругу с интервалом в секунду, каждый горит по 0,25 секунды.
- не горитПорт управления не подключён.
- зелёный, горит ровноПорт управления подключён.
- зелёный, мигаетПорт управления передаёт или принимает данные.
- не горитНакопитель не вставлен, либо индикатор неисправен.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитПорт не питает подключённое устройство.
- жёлтый, горит ровноПорт питает подключённое устройство.
- жёлтый, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 100/1000BASE-X: порт работает на 100 Мбит/с.
- зелёный, мигаетПорт 100/1000BASE-X: порт работает на 1 000 Мбит/с.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- не горитПорт не подключён, выключен, либо данные не передаются и не принимаются.
- жёлтый, мигаетПорт передаёт или принимает данные.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 1GE/10GE SFP+ работает на 1 Гбит/с.
- зелёный, мигаетПорт 1GE или 10GE SFP+: порт работает на 10 Гбит/с.
Питание и бюджет PoE
Коммутатор с PoE и двумя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.
| Блок питания 1 | Блок питания 2 | Доступная мощность PoE | Портов под нагрузкой: af / at / bt 60 Вт / bt 90 Вт |
|---|---|---|---|
| 1 000 Вт AC (220 В) 1 000 Вт DC | – | 810 Вт | 48 / 27 / 13 / 9 |
| 1 000 Вт AC (110 В) | – | 720 Вт | 46 / 24 / 12 / 6 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 1 710 Вт | 19 / 24 / 24 / 24 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В) | 1 530 Вт | 48 / 48 / 2530 / 17 |
| 600 Вт AC (220 В) | – | 475 Вт | 30 / 15 / 7 / 5 |
| 600 Вт AC (110 В) | – | 190 Вт | 12 / 6 / 3 / 2 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | 1 045 Вт | 48 / 34 / 17 / 11 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | 475 Вт | 30 / 15 / 7 / 5 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | 1 350 Вт | 15 / 24 / 24 / 24 |
Классы в последней колонке это 802.3af по 15,4 Вт на порт, 802.3at по 30 Вт, 802.3bt по 60 Вт и 802.3bt по 90 Вт.
Если в коммутаторе стоят два блока питания, они питают подключённые устройства с распределением нагрузки.
Когда питание PoE идёт через комбинированный порт, отдаваемая мощность и дальность зависят от сечения жил кабеля. Дальность для конкретной схемы считают калькулятором длины кабеля от центрального коммутатора до удалённого модуля.
- По комбинированному кабелю коммутатор подключает и питает точки доступа и удалённые модули, которые умеют принимать питание. Какие модели точек доступа так питаются, смотрите в документации Huawei по точкам WLAN.
- По комбинированному кабелю коммутатор подключают только к удалённым модулям и точкам доступа, другие устройства так подключать нельзя.
Охлаждение и направление обдува
У коммутатора два встроенных вентилятора. Воздух заходит слева, справа и спереди, выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенный стековый кабель тоже медный, им объединяют устройства в стек. Настройка при этом не нужна.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.
Сетевые кабели различают по рабочей частоте и отношению сигнала к шуму. Самые распространённые это категории 5 (Cat 5), 5e (Cat 5e) и 6 (Cat 6): витая пара с разъёмами RJ45 и дальностью до 100 м. Существуют и категории 1, 2, 3, 4, 6a и 7. Чем больше номер категории, тем свежее стандарт, шире полоса пропускания и выше цена.
По наличию экрана сетевые кабели делятся на экранированную витую пару (STP) и неэкранированную (UTP). Экранированные кабели снижают излучение, защищают от перехвата данных и от внешних электромагнитных помех. При той же категории они дают более высокую скорость передачи, но стоят дороже и сложнее в монтаже. Неэкранированные дешевле, легче и гибче, на обычных сетях разница почти не заметна, поэтому их применяют чаще. Полный дуплекс на 10 Гбит/с обеспечивает только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Прямой и перекрёстный кабели различаются только порядком жил, на передачу данных это не влияет.
Порты коммутаторов Huawei серии S подстраиваются под тип кабеля, поэтому подходит и прямой, и перекрёстный.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Оптические модули FE SFP/eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| S-SFP-FE-LH40-SM1310 | 02317344 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 40 км |
| S-SFP-FE-LH80-SM1550 | 02317345 | нестандартный | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 80 км |
| SFP-FE-LX-SM1310-BIDI | 02315203 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-LX-SM1550-BIDI | 02315202 | 100BASE-BX | LC | одномодовое | 100 Мбит/с | одномодовое волокно: 15 км |
| SFP-FE-SX-MM1310 | 02315233 | 100BASE-FX | LC | многомодовое | 100 Мбит/с | многомодовое (диаметр 50 мкм или 62,5 мкм): 2 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-FE-LX-SM1310.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-LR | 02315NNR | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Медные модули 10GE SFP+
Для этой модели: начиная с версии V600R024C00.
- SFP-10GBaseT-SR
Оптические модули 10GE-CWDM SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-ZCW1471 | 02310SSG | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1491 | 02310SSF | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1511 | 02310SSE | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1531 | 02310SSD | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1551 | 02310SSC | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1571 | 02310SSB | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1591 | 02310SSA | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1611 | 02310SRY | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
Оптические модули 10GE-DWDM SFP+
- SFP-10G-ZDWT
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 5,95 кг |
| Вес с упаковкой, кг | 7,85 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 48,7 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | 36,70 дБ(А) |
| Рабочая температура, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 84,7 Вт |
| Типовое тепловыделение, БТЕ/ч | 289 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 113,62 Вт. С полной нагрузкой PoE: 1998,52 Вт, из них 1 710 Вт на PoE |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 387,68. С полной нагрузкой PoE: 6819,15 |
| Мощность без нагрузки, Вт | 48 Вт |
| Наработка на отказ, лет | 60,98 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 2 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Резервирование 1+1. Блоки без вентиляторов и блоки с вентиляторами в одном корпусе не совмещают. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | RJ45 |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева, спереди и справа, выброс назад |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции серии
- Парт-номер 98012393Коммутатор Huawei CloudEngine S5735-S48T4XE-C-V248 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·без блока питанияот 144 627 ₽В наличии: 18 шт.
- Парт-номер 98012435Коммутатор Huawei CloudEngine S5735-S48T4XEZ-V248 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·без блока питанияПо запросу
- Парт-номер 98012052PoE-коммутатор Huawei CloudEngine S5735-L48LP4XE-A-V248 × 1 Гбит/с·4 × 10 Гбит/с·PoE+ (802.3at)·блок в комплектеот 98 828 ₽В наличии: 2 700 шт.
- Парт-номер 98012044Коммутатор Huawei CloudEngine S5735-S48T4XE-V248 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·без блока питанияот 128 959 ₽В наличии: 91 шт.
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
