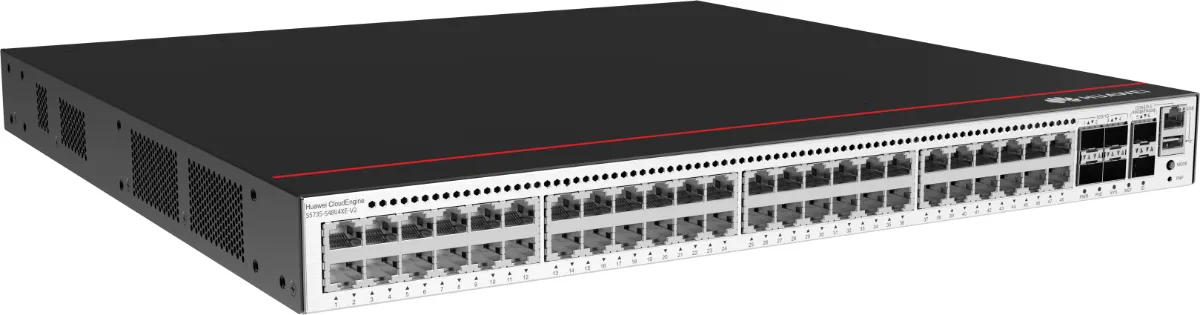

PoE-коммутатор Huawei S5735-S48U4XE-V2
- 48 × 1 Гбит/с
- 4 × 10 Гбит/с
- PoE++ (802.3bt)
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Самая мощная по питанию коробка серии: сорок восемь портов со стандартом 802.3bt и бюджет 2 880 Вт. Один такой коммутатор заменяет несколько обычных на объекте, где почти каждое устройство тяжёлое. Типичный случай это периметр с поворотными камерами или здание с панелями и мощными точками доступа. Артикул 98012059.
Характеристики словами
Сорок восемь медных портов 10/100/1000BASE-T с питанием PoE++ по стандарту 802.3bt при общем бюджете 2 880 Вт, четыре аплинка SFP+ на 10 Гбит/с и два выделенных порта стекирования. Собственное потребление 56,23 Вт, в таблице максимум указан как 70,15 Вт без учёта отдаваемой в порты мощности. Вес 5,22 кг, глубина корпуса 420 мм.
Что докупить
Модуль питания под реальную нагрузку, модули SFP+ на 10 Гбит/с в аплинки, стековые кабели и патч-корды. На сорока восьми портах добавляются патч-панель и организация кабеля. И отдельно считают электрику: три киловатта требуют своей линии, своего автомата и источника бесперебойного питания нужной мощности, если питание камер должно держаться при отключении.
Соседние исполнения
Половинная плотность с тем же стандартом питания это S5735-S24U4XE-V2. Сорок восемь портов с обычным PoE+ и бюджетом 1 680 Вт даёт S5735-S48P4XEZ-V2 со слотом расширения. Складской вариант с PoE+ это S5735-S48P4XE-V2. Весь ряд собран на странице серии S5735, соседние линейки в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
Позиция заказная и дорогая, её везут под конкретный проект. В расчёт входят коробка, модуль питания и оптика, а обсуждение начинается не с цены, а со схемы электропитания на объекте. Срок подтверждаем в счёте. Ввоз белый: таможенная декларация на единицу товара, договор с ООО, НДС. Гарантия и сервис оформляются контрактом, уровней SLA четыре.
Вопросы и ответы
Хватит ли 2 880 Вт на сорок восемь тяжёлых устройств
Шестьдесят ватт на порт в среднем. Поворотная камера с обогревом в мороз берёт около девяноста, значит все сорок восемь одновременно в пике бюджет не закроет. На практике пик редко совпадает у всех устройств сразу, но закладывать это в расчёт без запаса нельзя. Считают по паспортам и по худшему сценарию зимы.
Чем это исполнение отличается от модели с PoE+ и бюджетом 1 680 Вт
Стандартом питания на портах и бюджетом. Здесь 802.3bt и 2 880 Вт, там 802.3at и 1 680 Вт. Порты, аплинки и стекирование совпадают. Если на объекте нет устройств тяжелее тридцати ватт, переплата за bt не окупится: обычный PoE+ закроет задачу и обойдётся дешевле.
Как подобрать модуль питания
По фактической нагрузке, а не по максимальному бюджету коробки. Складывают паспортное потребление всех подключаемых устройств, добавляют собственные 56 Вт коммутатора и запас процентов двадцать. Модуль, рассчитанный на весь бюджет, нужен только при полной загрузке портов тяжёлым оборудованием.
Можно ли объединить две такие коробки в стек
Выделенные порты стекирования есть, и физически объединение возможно. Допустимый состав стека вендор задаёт по моделям и версии прошивки, поэтому мы проверяем его по документации при расчёте. Отдельно стоит помнить, что стек объединяет управление, но не питание: бюджет у каждой коробки остаётся своим.
Что с гарантией
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | PoE++ (802.3bt) |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 52 |
| Бюджет PoE | 2880 Вт |
| Пропускная способность стека | 80 Гбит/с |
| Типовая мощность, Вт | 56,23 |
| Вес нетто, кг | 5,22 |
| Вес брутто, кг | 8,02 |
| Максимальная мощность, Вт | 70,15 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 420,0 |
| Серия | S5735 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735-S48U4XE-V2, парт-номер 98012059. Состав: 48 портов 10/100/1000BASE-T, 4 порта 10GE SFP+, 2 порта стекирования 12GE, PoE++, без блока питания.
Серию S Huawei выпускает на единой аппаратной базе: общие шасси, питание, охлаждение и блок управления коммутацией (SCU). Эти фиксированные коммутаторы Ethernet ставят на уровень доступа и агрегации, они пропускают трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R022C01.

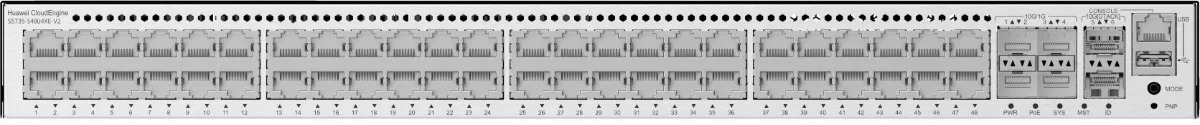

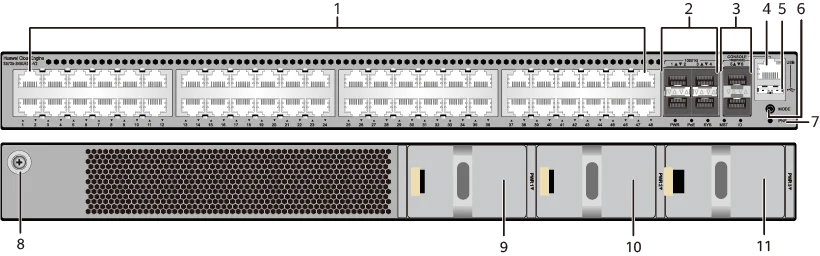

Портовая панель
- 1Сорок восемь портов 10/100/1000BASE-T с PoE++
- 2Четыре порта 10GE SFP+
- 3Два стековых порта
- 4Один консольный порт
- 5Один порт USB
- 6Одна кнопка MODE
- 7Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 8Винт заземления. Работает с кабелем заземления.
- 9Слот питания 1. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
- 10Слот питания 2. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
- 11Слот питания 3. Подходят блоки PAC600S56-EB, PAC1000S56-EB (02314APU), PAC1000S56-EB (02314APU-001), PDC1000S56-EB
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Оптические модули GE eSFP, GE-CWDM eSFP, GE-DWDM eSFP, медные модули GE SFP, оптические модули 10GE SFP+, 10GE-CWDM SFP+, 10GE-DWDM SFP+. Начиная с V600R024C00 добавились медные модули 10GE SFP+ и удалённые оптические модули PEN. Медные кабели SFP+ длиной 1 и 3 м: до V600R023C00 только для стека. Кабели AOC SFP+ на 10 м. Выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м, а начиная с V600R023C00 стек на них собирается без настройки. Выделенный стековый кабель SFP+ на 3 м доступен с V600R025C10, тоже только для стека без настройки. |
| Стековый порт | SFP+ | Стековые порты соединяют несколько коммутаторов стековыми кабелями в одно логическое устройство. Настраивать их не нужно. С выделенными кабелями SFP+ длиной 0,5 или 1,5 м скорость одного порта поднимается до 12 Гбит/с по умолчанию. | Медные кабели SFP+ длиной 1 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
Индикаторы и кнопки
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание в норме.
- жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.
- не горитРежим PoE не выбран.
- зелёный, горит ровноВыбран режим PoE, индикаторы портов показывают состояние PoE на каждом порту.
- -Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, они показывают состояние PoE на каждом порту. Третье нажатие возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет. Начиная с V600R023C00 удержание кнопки шесть секунд запускает первичный вход через веб-интерфейс. Если файла конфигурации нет, система пробует войти в этот режим, и при успехе индикатор режима MST горит зелёным до 45 секунд. Если вход не удался, проверьте, что на устройстве заводские настройки.
Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным с периодом в одну секунду, каждый горит по 0,25 секунды.
У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Стрелки на корпусе показывают, где какой порт: стрелка вниз это нижний ряд, стрелка вверх верхний.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитНакопитель не вставлен, либо индикатор неисправен.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.
- не горитПорт не питает подключённое устройство.
- зелёный, горит ровноПорт питает подключённое устройство.
- зелёный, мигаетМощность подключённого устройства выше, чем допускает порт или заданный на нём порог, либо устройство не отвечает стандартам IEEE.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 10/100/1000/2500BASE-T работает на 10, 100 или 1 000 Мбит/с.
- зелёный, мигаетПорт 10/100/1000BASE-T работает на 1 000 Мбит/с. Порт 10/100/1000/2500BASE-T работает на 2,5 Гбит/с.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- не горитПорт не подключён, выключен, либо данные не передаются и не принимаются.
- жёлтый, мигаетПорт передаёт или принимает данные.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 1GE/10GE SFP+ работает на 1 Гбит/с.
- зелёный, мигаетПорт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1000BASE-X работает на 1 000 Мбит/с.

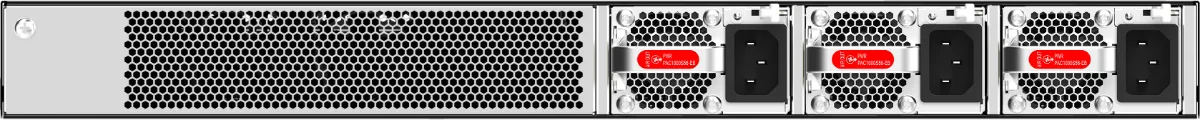

Питание и бюджет PoE
Коммутатор с PoE и тремя слотами питания, в каждый ставят блок PoE на 1000 или на 600 Вт. Съёмные блоки PoE с питанием AC и DC можно ставить в один коммутатор вместе.
| Блок питания 1 | Блок питания 2 | Блок питания 3 | Доступная мощность PoE | Портов под нагрузкой: af / at / bt 60 Вт / bt 90 Вт |
|---|---|---|---|---|
| 1 000 Вт AC (220 В) | – | – | 846 Вт | 48 / 28 / 14 / 9 |
| 1 000 Вт AC (110 В) | – | – | 756 Вт | 48 / 25 / 12 / 8 |
| 1 000 Вт DC | – | – | 846 Вт | 48 / 28 / 14 / 9 |
| 600 Вт AC (220 В) | – | – | 513 Вт | 33 / 17 / 8 / 5 |
| 600 Вт AC (110 В) | – | – | 228 Вт | 2 / 24 / 24 / 24 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | – | 1 746 Вт | 19 / 24 / 24 / 24 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В) | – | 1 566 Вт | 48 / 48 / 26 / 17 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | – | 1 083 Вт | 12 / 24 / 24 / 24 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | – | 1 386 Вт | 48 / 46 / 23 / 15 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | – | 513 Вт | 33 / 17 / 8 / 5 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 2 880 Вт | 32 / 24 / 24 / 24 |
| 600 Вт AC (220 В) | 600 Вт AC (220 В) | 600 Вт AC (220 В) | 1 653 Вт | 18 / 24 / 24 / 24 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 1 000 Вт AC (220 В), 1 000 Вт DC | 600 Вт AC (220 В) | 2 286 Вт | 25 / 24 / 24 / 24 |
| 1 000 Вт AC (220 В) 1 000 Вт DC | 600 Вт AC (220 В) | 600 Вт AC (220 В) | 1 926 Вт | 21 / 24 / 24 / 24 |
| 1 000 Вт AC (110 В) 1 000 Вт DC | 1 000 Вт AC (110 В), 1 000 Вт DC | 1 000 Вт AC (110 В) | 2 376 Вт | 26 / 24 / 24 / 24 |
| 600 Вт AC (110 В) | 600 Вт AC (110 В) | 600 Вт AC (110 В) | 798 Вт | 8 / 24 / 24 / 24 |
Классы в последней колонке это 802.3af по 15,4 Вт на порт, 802.3at по 30 Вт, 802.3bt по 60 Вт и 802.3bt по 90 Вт.
Если в коммутаторе стоит несколько блоков питания, они питают подключённые устройства с распределением нагрузки.

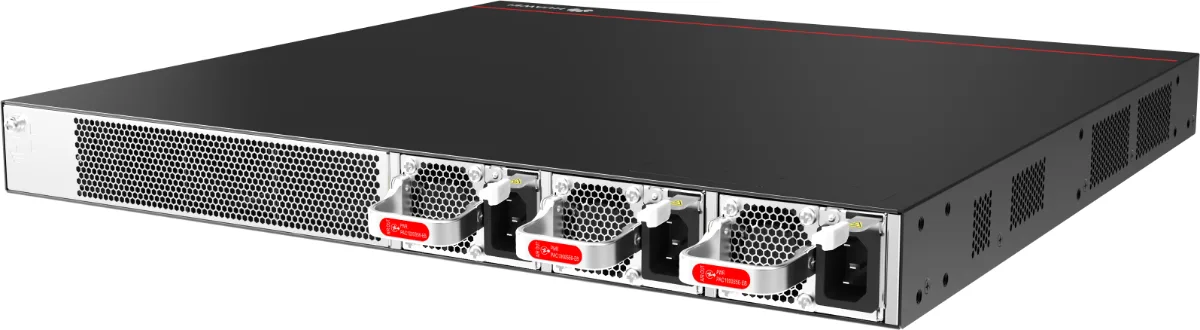

Охлаждение и направление обдува
У коммутатора два встроенных вентилятора. Воздух заходит слева, справа и спереди, выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенные стековые кабели это тоже медные кабели, они нужны для объединения устройств в стек. Стек на таких кабелях собирается без настройки.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Кабель Ethernet
Кабелем Ethernet терминал обслуживания подключают к консольному порту устройства для местного или удалённого обслуживания.
По частоте и отношению сигнала к шуму распространённые сетевые кабели делятся на категорию 5 (Cat 5), категорию 5e (Cat 5e) и категорию 6 (Cat 6). Это витые пары с разъёмами RJ45 и дальностью до 100 м. Есть также категории 1, 2, 3, 4, 6a и 7. Чем выше номер, тем новее стандарт, выше полоса пропускания и цена.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Прямой и перекрёстный кабели различаются только порядком жил, на передачу данных это не влияет.
Модели Huawei серии S принимают и прямой, и перекрёстный кабель: порт сам определяет тип кабеля.
Если оборудование по стандарту EN 50121-4 работает в условиях, которые тот же стандарт описывает, ставьте экранированные кабели Ethernet.
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-BXU1-SC | 02310TQH | нестандартный | SC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX-SM1310 | 02315200 | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02312UUB | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-ZBXD1 | 02311DDB | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-ZBXU1 | 02311DDC | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| eSFP-GE-SX-MM850 | 02315204 | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC10DD0 | 02310LJH | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| OGSC40DD0 | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX40-D-I | 02312TMC | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-BX40-U-I | 02312TMB | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| SFP-GE-LX-SM1310-BIDI | 02314KKJ | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02314KKH | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-ER-I | 02315RHK | нестандартный | LC | одномодовое | от 125 Мбит/с до 2,67 Гбит/с | одномодовое волокно: 40 км |
Спецификации этих позиций Huawei в этом документе не приводит: eSFP-GE-ZX100-SM1550.
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02314171 | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-1310 | 02311RLX | нестандартный, совместим с 10Gbase-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-C | 02312UUH | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR-C | 02312UUE | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,026 км; многомодовое (OM1): 0,033 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,066 км; многомодовое (OM2): 0,082 км; многомодовое (OM3): 0,3 км; многомодовое (OM4): 0,4 км |
| SFP-10G-USR | 02310MNW | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| OSX010000 | 02313URK | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-USR | 02313URN | 10GBASE-USR (нестандартный) | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,1 км |
| SFP+10GE-LH10-SM1310 | 02311MUU | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-SR | 02311SKW | 10GBASE-SR | LC | многомодовое | 10 Гбит/с | многомодовое (OM3): 0,3 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-LR-I | 02313ABG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02314KKG | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR | 02313URL | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-C | 02314KKE | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR | 02310QDJ | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-LR-I | 02314LBW | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-ZR-BXD1 | 02315GJC | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ZR-BXU1 | 02315GJB | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-LR | 02315NNR | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02313URC).
Медные модули 10GE SFP+
Для этой модели: начиная с версии V600R024C00.
- SFP-10GBaseT-SR
Оптические модули 10GE-CWDM SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-10G-ZCW1471 | 02310SSG | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1491 | 02310SSF | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1511 | 02310SSE | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1531 | 02310SSD | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1551 | 02310SSC | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1571 | 02310SSB | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1591 | 02310SSA | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
| SFP-10G-ZCW1611 | 02310SRY | 10G-CWDM | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 70 км |
Оптические модули 10GE-DWDM SFP+
- SFP-10G-ZDWT
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 5,22 кг |
| Вес с упаковкой, кг | 8,02 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Три блока 600 Вт AC PoE при нагрузке 30 %: 50 дБ(А). Три блока 1 000 Вт AC PoE: 49,9 дБ(А). Три блока 1 000 Вт DC PoE: 48,5 дБ(А) |
| Шум при обычной температуре, звуковое давление, дБ(А) | Три блока 600 Вт AC PoE при нагрузке 30 %: 38 дБ(А). Три блока 1 000 Вт AC PoE: 37,9 дБ(А). Три блока 1 000 Вт DC PoE: 36,5 дБ(А) |
| Рабочая температура, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 56,23 Вт |
| Типовое тепловыделение, БТЕ/ч | 188,45 БТЕ/ч |
| Максимальная мощность, Вт | Без PoE: 70,15 Вт с двумя блоками 600 Вт AC, 74,22 Вт с двумя блоками 1 000 Вт AC, 83,66 Вт с двумя блоками 1 000 Вт DC. С полной нагрузкой PoE: 3117,00 Вт, из них 2 880 Вт на PoE, с тремя блоками 1 000 Вт AC |
| Максимальное тепловыделение, БТЕ/ч | Без PoE: 239,36 с двумя блоками 600 Вт AC, 253,25 с двумя блоками 1 000 Вт AC, 285,46 с двумя блоками 1 000 Вт DC. С полной нагрузкой PoE: 10635,52, из них 9826,85 на PoE, с тремя блоками 1 000 Вт AC |
| Мощность без нагрузки, Вт | 31,57 Вт |
| Наработка на отказ, лет | 73,29 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 3 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | Резервирование 1+1+1. Съёмные блоки AC и DC можно ставить в одно устройство вместе. |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: от 100 до 130 В и от 200 до 240 В, 50/60 Гц. Вход HVDC: 240 В. Вход DC: от −48 до −60 В. |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц. Вход HVDC: от 190 до 290 В. Вход DC: от −38,4 до −72 В. |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±7 кВ |
| Защита от импульсов по питанию, кВ | С блоками питания AC: ±6 кВ дифференциальная и ±6 кВ синфазная. С блоками DC: ±2 кВ дифференциальная и ±4 кВ синфазная. |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | Воздушное охлаждение с автоматической регулировкой оборотов |
| Направление обдува | Забор воздуха слева, спереди и справа, выброс назад |
| PoE | Поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
Похожие позиции
- Парт-номер 98012399PoE-коммутатор Huawei CloudEngine S5735-S48PN4XE-V248 × 2,5 Гбит/с·4 × 10 Гбит/с·PoE+ (802.3at)·без блока питанияот 168 731 ₽В наличии: 8 шт.
- Парт-номер 98012786Коммутатор Huawei CloudEngine S5735I-S48T4XE-V248 × 1 Гбит/с·4 × 10 Гбит/с·без PoE·без блока питанияПо запросу
- Парт-номер 98012370PoE-коммутатор Huawei CloudEngine S5735-L48PN4XE-A-V248 × 2,5 Гбит/с·4 × 10 Гбит/с·PoE+ (802.3at)·блок в комплектеПо запросу
- Парт-номер 98012437PoE-коммутатор Huawei CloudEngine S5735-S48P4XEZ-V248 × 1 Гбит/с·4 × 10 Гбит/с·PoE+ (802.3at)·без блока питанияПо запросу
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
