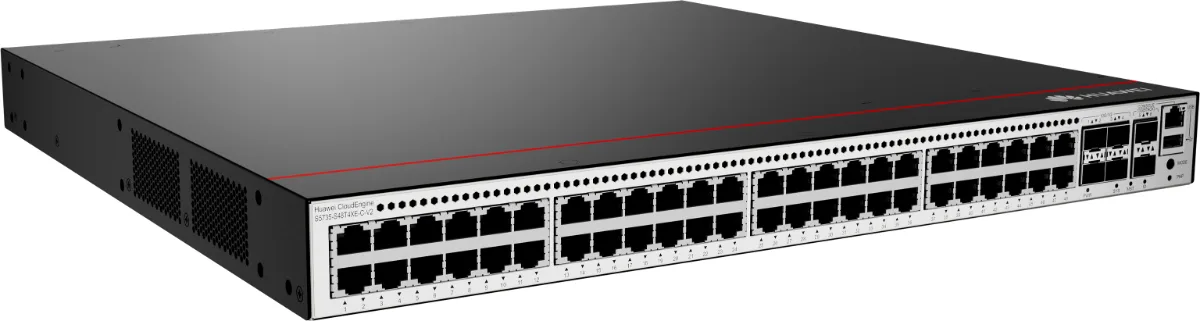

Коммутатор Huawei S5735-S48T4XE-C-V2
- 48 × 1 Гбит/с
- 4 × 10 Гбит/с
- без PoE
- без блока питания
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Этажный коммутатор ветки S на 48 портов в отдельной заводской комплектации, что отражает буква C в названии. Портовая часть та же, что у S5735-S48T4XE-V2, поэтому выбор между ними сводится к комплектации и цене. Ветку S берут, когда коммутатор доступа несёт ещё и маршрутизацию между сегментами. Заводское название исполнения Huawei S5735-S48T4XE-C-V2, артикул 98012393.
Характеристики словами
Сорок восемь медных портов доступа 1 Гбит/с, четыре аплинка по 10 Гбит/с, всего 52 порта. Питания по проводу нет. Блок питания в поставку не входит и заказывается отдельно под нужную схему резервирования.
Что докупить
Блок питания, а для узла на целый этаж обычно два в разные вводы. Модули SFP+ для аплинков и патч-корды под проложенную оптику, между соседними стойками DAC-кабели. Состав конкретной комплектации стоит уточнить до заказа: у исполнений с буквенным индексом набор поставляемых модулей отличается.
Настройка идёт через консоль, веб-интерфейс или систему управления кампусом, конфигурацию удобно раскатывать шаблоном на все этажные коммутаторы. Сорок восемь портов в одной коробке требуют аккуратного кабельного хозяйства: патч-панель, органайзеры и понятная нумерация портов экономят часы при первом же разборе неисправности.
Соседние исполнения
Базовое исполнение той же ветки это S5735-S48T4XE-V2, оно дешевле. Если функции ветки S не нужны, смотрите S5735-L48T4XE-A-V2 с блоком питания в комплекте. Для питания устройств по проводу есть S5735-L48P4XE-A-V2. Полный список на странице серии S5735. Соседние серии собраны в категории «Коммутаторы доступа и агрегации».
Наличие и поставка
S5735-S48T4XE-C-V2 есть в наличии, остаток 18 шт на складе в Китае. От оплаты до Москвы 14 рабочих дней вместе с таможней. Цена 144 627 ₽ с НДС 22 %, договор с российским ООО, оплата в рублях. Блок питания в отгрузку не входит, берём его отдельно. Докупаемое из блока выше включаем в тот же счёт и отгружаем одним местом. Счёт выставляем по запросу с этой страницы за рабочий день.
Вопросы и ответы
Что означает буква C в названии
Отдельный заводской вариант комплектации при той же портовой части и тех же функциях. Отличаться может набор поставляемых модулей и вентиляторов, а иногда регион поставки. На что это влияет практически, проверяем по конкретному парт-номеру до заказа, чтобы не докупать недостающее потом.
Стоит ли переплачивать за ветку S
Только если коммутатор реально использует её возможности: маршрутизация между сегментами, сложные политики доступа, схемы резервирования. Если он просто раздаёт порты на этаже, исполнение ветки L с блоком питания в комплекте обойдётся дешевле и справится ничуть не хуже.
Какой блок питания нужен
Подбирается по модели коммутатора, у Huawei это отдельные парт-номера. Блоки от соседних серий внешне похожи, но не подходят по разъёму или мощности, поэтому подбирать их на глаз не стоит. Мы включаем блок в спецификацию вместе с трансиверами, чтобы коммутатор приехал готовым к запуску.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 98012393. Блок питания и трансиверы SFP+ подбираем отдельными строками спецификации.
Что с гарантией
| Количество портов доступа | 48 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 4 × 10 Гбит/с |
| Скорость Uplink | 10 Гбит/с |
| Количество портов Uplink | 4 |
| Стандарт PoE | нет |
| Комплектность питания | без блока питания |
| Всего портов, с Uplink | 52 |
| Типовая мощность, Вт | 39,10 |
| Вес нетто, кг | 4,61 |
| Вес брутто, кг | 7,74 |
| Максимальная мощность, Вт | 55,12 |
| Габариты В×Ш×Г, мм | 43,6 × 442,0 × 420,0 |
| Серия | S5735 |
| Заказывается отдельно | блок питания |
| Единица поставки | штука |
| Снятие с продажи | 2027-12-31 |
| Окончание поддержки | 2032-12-31 |
Документация Huawei
Об устройстве
Исполнение S5735-S48T4XE-C-V2, парт-номер 98012393. Состав: 48 портов 10/100/1000BASE-T, 4 порта 10GE SFP+, 2 стековых порта 12GE, усиленная защита от коррозии, без блока питания.
Серию S Huawei выпускает на единой аппаратной базе: общие шасси, питание, охлаждение и блок управления коммутацией (SCU). Эти фиксированные коммутаторы Ethernet ставят на уровень доступа и агрегации, они пропускают трафик корпоративной сети.
Первая версия ПО, в которой поддержан этот парт-номер, это V600R023C00.

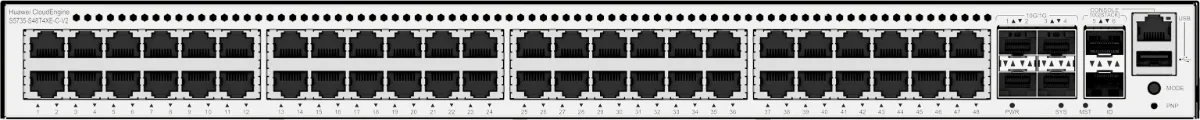

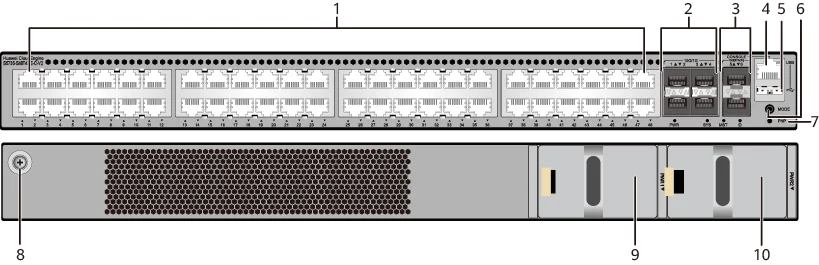

Портовая панель
- 1Сорок восемь портов 10/100/1000BASE-T
- 2Четыре порта 10GE SFP+
- 3Два стековых порта
- 4Один консольный порт
- 5Один порт USB
- 6Одна кнопка MODE
- 7Одна кнопка PNP. Удержание дольше шести секунд сбрасывает настройки к заводским, короткое нажатие перезагружает коммутатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
- 8Винт заземления. Работает с кабелем заземления.
- 9Слот питания 1. Подходят блоки PAC80S12-CN и PDC240S12-CN, второй доступен начиная с V600R024C00
- 10Слот питания 2. Подходят блоки PAC80S12-CN и PDC240S12-CN, второй доступен начиная с V600R024C00
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Порт 10/100/1000BASE-T | RJ45 | Порт 10/100/1000BASE-T принимает и передаёт данные на 10, 100 или 1 000 Мбит/с. | Кабель Ethernet |
| Порт 10GE SFP+ | SFP+ | Порт 10GE SFP+ автоматически переходит на 1 000 Мбит/с и передаёт данные на 1 000 Мбит/с или 10 Гбит/с. | Промышленные оптические модули, медные кабели SFP+ длиной 3 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м, а начиная с V600R025C10 ещё и стековый кабель SFP+ на 3 м |
| Стековый порт | SFP+ | Стековые порты соединяют несколько коммутаторов стековыми кабелями в одно логическое устройство. Настраивать их не нужно. С выделенными кабелями SFP+ длиной 0,5 или 1,5 м скорость одного порта поднимается до 12 Гбит/с по умолчанию. | Медные кабели SFP+ длиной 1 м, выделенные стековые кабели SFP+ длиной 0,5 и 1,5 м |
| Консольный порт | RJ45 | Консольный порт служит для настройки с места. | Консольный кабель |
| Порт USB | USB 2.0 Type A | В порт USB ставят накопитель для обновления коммутатора, переноса конфигурации и других файлов. Поддерживается только USB 2.0. Накопители разных производителей ведут себя по-разному: если один не читается, возьмите другой. | USB-накопитель |
Индикаторы и кнопки
Huawei описывает раздел «Индикаторы и кнопки» этой модели ссылкой на S5735-S48U4XE-V2, данные ниже приведены по ней.
Режима и индикатора PoE у этой модели нет, поэтому шаг с режимом PoE в описании кнопки к ней не относится.
Набор индикаторов у S5735-S48T4XE-C-V2 такой же, как у S5735-S48U4XE-V2, только без индикатора режима PoE.
- не горитКоммутатор обесточен.
- зелёный, горит ровноПитание в норме.
- жёлтый, горит ровноВ коммутаторе несколько блоков питания, и с одним из слотов что-то не так: блок стоит, но не подключён к сети, либо блок неисправен.
- не горитСистема не работает.
- зелёный, мигает быстроСистема запускается.
- зелёный, горит ровноНа этапе подготовки к запуску индикатор SYS горит зелёным не дольше 30 секунд.
- зелёный, мигает медленноСистема работает нормально.
- красный, горит ровноПосле регистрации система работает нештатно, либо есть авария вентилятора, блока питания, оптического модуля или перегрева.
- не горитВ режиме по умолчанию: коммутатор резервный или ведомый в стеке, либо стекирование вообще выключено. В режиме переключения индикаторов: режим стека не выбран.
- зелёный, горит ровноВыбран режим стека. Коммутатор резервный или ведомый, индикаторы портов показывают его номер в стеке.
- зелёный, мигаетВ режиме по умолчанию: коммутатор ведущий в стеке или работает отдельно с включённым стекированием. В режиме переключения индикаторов: выбран режим стека, коммутатор ведущий или одиночный, индикаторы портов показывают его номер в стеке. Через 45 секунд индикаторы возвращаются в режим состояния.
- -Первое нажатие кнопки переводит индикаторы портов в режим стека, они показывают номер коммутатора в стеке. Второе нажатие переводит их в режим PoE, они показывают состояние PoE на каждом порту. Третье нажатие возвращает режим по умолчанию, где видно наличие соединения и активность. Если в течение 45 секунд кнопку не нажимать, индикаторы сами вернутся в режим по умолчанию, а индикатор PoE погаснет. Начиная с V600R023C00 удержание кнопки шесть секунд запускает первичный вход через веб-интерфейс. Если файла конфигурации нет, система пробует войти в этот режим, и при успехе индикатор режима MST горит зелёным до 45 секунд. Если вход не удался, проверьте, что на устройстве заводские настройки.
Расположение порта показывает стрелка на корпусе: вниз это нижний ряд, вверх верхний.
Значение индикаторов портов зависит от режима. При отказе питания на плате устройства индикаторы последних четырёх оптических портов GE, 10GE или 25GE на передней панели мигают зелёным с периодом в одну секунду, каждый горит по 0,25 секунды.
У каждого оптического порта два одноцветных индикатора: слева жёлтый ACT, справа зелёный LINK. Расположение порта показывает стрелка на корпусе: вниз это нижний ряд, вверх верхний.
- не горитИндикатор ID не задействован, состояние по умолчанию.
- синий, горит ровноИндикатор помогает найти нужный коммутатор. Индикатор ID включают и выключают удалённо, чтобы инженер нашёл устройство в стойке.
- не горитНакопитель не вставлен, либо индикатор неисправен.
- зелёный, горит ровноРазвёртывание с USB-накопителя прошло успешно. Если файла конфигурации нет, развёртывание повторяется, и индикатор тоже горит зелёным.
- зелёный, мигаетИдёт развёртывание с USB-накопителя.
- красный, горит ровноРазвёртывание с USB-накопителя не удалось.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- зелёный, мигаетПорт передаёт или принимает данные.
- не горитИндикаторы портов не показывают номер коммутатора в стеке.
- зелёный, горит ровноКоммутатор не ведущий в стеке. Если индикатор порта горит ровно, номер этого порта и есть номер коммутатора в стеке.
- зелёный, мигаетКоммутатор ведущий в стеке. Если индикатор порта мигает, номер этого порта и есть номер коммутатора в стеке.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 10/100/1000BASE-T работает на 10 или 100 Мбит/с. Порт 10/100/1000/2500BASE-T работает на 10, 100 или 1 000 Мбит/с.
- зелёный, мигаетПорт 10/100/1000BASE-T работает на 1 000 Мбит/с. Порт 10/100/1000/2500BASE-T работает на 2,5 Гбит/с.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноНа порту есть соединение.
- не горитПорт не подключён, выключен, либо данные не передаются и не принимаются.
- жёлтый, мигаетПорт передаёт или принимает данные.
- не горитПорт не подключён или выключен.
- зелёный, горит ровноПорт 1GE/10GE SFP+ работает на 1 Гбит/с.
- зелёный, мигаетПорт 1GE/10GE SFP+ работает на 10 Гбит/с. Порт 1000BASE-X работает на 1 000 Мбит/с.

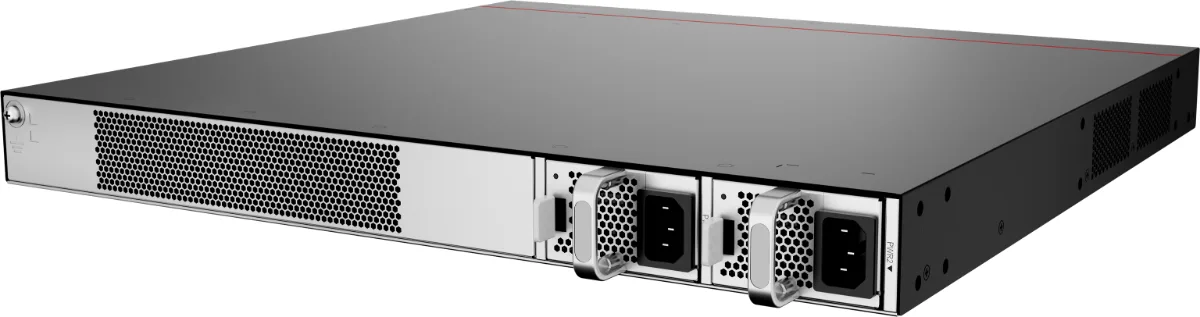

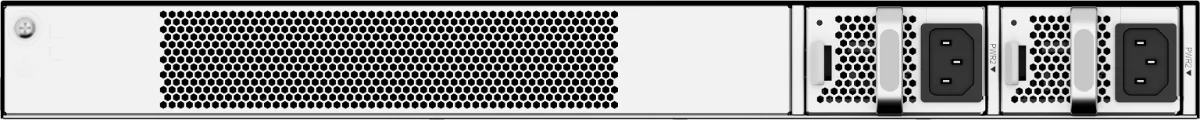

Питание
Коммутатор работает с одним блоком питания или с двумя по схеме 1+1.

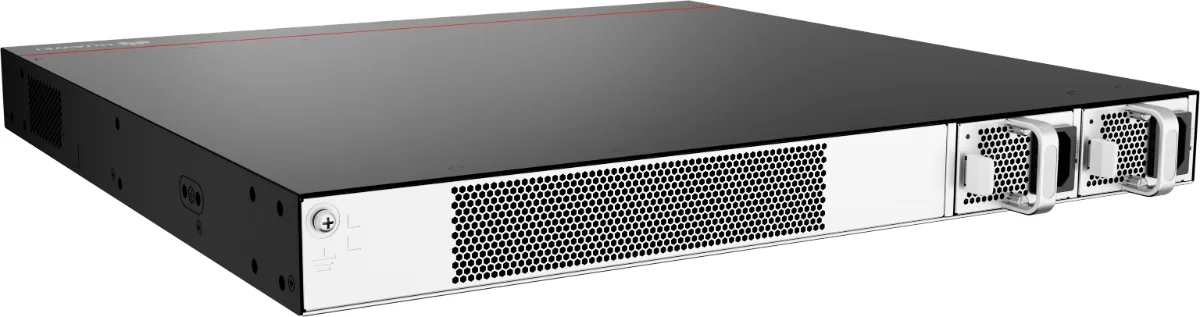

Охлаждение и направление обдува
У коммутатора два встроенных вентилятора. При комнатной температуре после регистрации они останавливаются, при высокой начинают крутиться: воздух заходит слева, справа и спереди и выходит через заднюю панель.
Схема показывает только направление обдува, вид устройства условный.
Стекирование
Выделенный стековый кабель тоже медный, им объединяют устройства в стек. Настройка при этом не нужна.
| Модель | Длина | Электрические параметры | Радиус изгиба | Разъём | Парт-номер |
|---|---|---|---|---|---|
| SFP+STACK-CU0M5 | 0,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGK |
| SFP+STACK-CU1M5 | 1,5 м | Пассивный | 25 мм | SFP+ в SFP+ | 02311VGN |
| SFP+STACK-CU3M | 3 м | Пассивный | 25 мм | SFP+ в SFP+ | 02315LYV |
| SFP28-STACK-CU0M5 | 0,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQJ |
| SFP28-STACK-CU1M5 | 1,5 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315BQK |
| SFP28-STACK-CU3M | 3 м | Пассивный | 35 мм | SFP28 в SFP28 | 02315LYU |
| QSFP-100G-CU2M | 2 м | Пассивный | 45 мм | QSFP28 в QSFP28 | 02313HVK |
Совместимые модули и кабели
Терминал обслуживания соединяют с консольным портом кабелем Ethernet, дальше устройство обслуживают на месте или удалённо.
Категория кабеля задаётся рабочей частотой и отношением сигнала к шуму. В сетях чаще всего встречаются Cat 5, Cat 5e и Cat 6, то есть витая пара с разъёмами RJ45 и дальностью до 100 м. Кроме них есть категории 1, 2, 3, 4, 6a и 7. С ростом номера растут новизна стандарта, полоса пропускания и стоимость.
По наличию экрана кабели делят на STP (экранированная витая пара) и UTP (неэкранированная). Экранированный вариант снижает излучение, закрывает данные от перехвата и защищает линию от внешних электромагнитных помех. При равной категории он быстрее, но дороже и сложнее в укладке. Неэкранированный дешевле, легче, гибче, и на обычных сетях разница почти не проявляется, поэтому в большинстве случаев ставят его. Полный дуплекс на 10 Гбит/с держит только экранированный кабель категории 7.
| Категория кабеля | Где применяется | Рабочая частота | Максимальная скорость | Дальность |
|---|---|---|---|---|
| Cat 5 | сети 100Base-T и 10Base-T | от 1 до 100 МГц | 100 Мбит/с | 100 м |
| Cat 5e | сети 1000Base-T | от 1 до 100 МГц | 1 000 Мбит/с | 100 м |
| Cat 6 | сети 1000Base-T | от 1 до 250 МГц | 1 000 Мбит/с | 100 м |
| Cat 6a | сети 10GBase-T | от 1 до 500 МГц | 10 Гбит/с | 100 м |
| Cat 7 | сети 10GBase-T | от 1 до 600 МГц | 10 Гбит/с | 100 м |
Кабели Ethernet делятся на прямые и перекрёстные.
- Прямой кабель: витые пары в разъёмах RJ45 на обоих концах обжаты в одном порядке. Прямым кабелем соединяют устройства разных типов, например компьютер и коммутатор.
- Перекрёстный кабель: витые пары в разъёмах RJ45 на концах обжаты в разном порядке. Перекрёстным кабелем соединяют устройства или интерфейсы одного типа, например два компьютера.
Разница между прямым и перекрёстным кабелем сводится к порядку жил, данные оба передают одинаково.
Порты коммутаторов Huawei серии S подстраиваются под тип кабеля, поэтому подходит и прямой, и перекрёстный.
Ставьте экранированные кабели Ethernet, если устройство соответствует EN 50121-4 и работает в условиях этого стандарта.
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 43,6 × 442,0 × 420,0 мм. Наибольшие габариты, где глубина считается от портов до выступов сзади: 43,6 × 442,0 × 446,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 185,0 × 650,0 × 550,0 мм |
| Вес без упаковки, кг | 4,61 кг |
| Вес с упаковкой, кг | 7,74 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | Устройство тихое, вентиляторы есть. При комнатной температуре после регистрации они останавливаются. |
| Шум при обычной температуре, звуковое давление, дБ(А) | Устройство тихое, вентиляторы есть. При комнатной температуре после регистрации они останавливаются. |
| Рабочая температура, °C | от −5 до +50 °C |
| Допустимая скорость изменения температуры, °C | На высоте от 1800 до 5 000 м предельная рабочая температура падает на 1 °C с каждыми 220 м подъёма. При температуре ниже 0 °C устройство не запускается. С оптическими модулями дальностью от 60 км рабочая температура от −5 до +45 °C. |
| Температура хранения, °C | от −40 до +70 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | от 0 до 5 000 м |
| Высота хранения, м | от 0 до 5 000 м |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| Материал корпуса | Металл |
| Типовая мощность, Вт | 39,10 Вт |
| Типовое тепловыделение, БТЕ/ч | 133,41 БТЕ/ч |
| Максимальная мощность, Вт | 55,12 Вт с двумя блоками питания AC по 80 Вт |
| Максимальное тепловыделение, БТЕ/ч | 188,07 с двумя блоками питания AC по 80 Вт |
| Мощность без нагрузки, Вт | 25,31 Вт |
| Наработка на отказ, лет | 124,62 |
| Наличие | > 0,99999 |
| Число слотов карт расширения | 0 |
| Число слотов питания | 2 |
| Число вентиляторных модулей | 2 |
| Резервирование питания | 1+1 |
| Тип питания | Съёмный блок питания |
| Номинальное входное напряжение, В | Вход AC: 100 … 240 В, 50/60 Гц |
| Диапазон входного напряжения, В | Вход AC: от 90 до 290 В, от 45 до 65 Гц |
| Наибольший входной ток, А | Значения зависят от установленного съёмного блока питания. |
| Оперативная память | 2 ГБ |
| Флеш-память | Объём: 1 ГБ |
| Консольный порт | RJ45 |
| Порт управления ETH | Не поддерживается |
| USB | Поддерживается |
| RTC | Не поддерживается |
| Вход RPS | Не поддерживается |
| Защита от импульсов по портам, кВ | Синфазная помеха: ±7 кВ |
| Защита от импульсов по питанию, кВ | Дифференциальная помеха: ±6 кВ, синфазная: ±6 кВ |
| Степень защиты оболочки | IP20 |
| Тип вентиляторов | Встроенный |
| Охлаждение | При комнатной температуре охлаждение пассивное, при высокой включаются вентиляторы с автоматической регулировкой оборотов |
| Направление обдува | При высокой температуре воздух заходит слева, спереди и справа и выходит назад. |
| PoE | Не поддерживается |
| Сертификация | Сертификация по ЭМС, безопасности и производству |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 02311KNQAOC-кабель Huawei QSFP-100G-AOC-10MQSFP28, 100 Гбит/с, 10 м, AOC-кабельПо запросу
- Парт-номер 02311VGNКабель стекирования Huawei SFP+STACK-CU1M51,5 м, кабель стекированияот 3 616 ₽В наличии: 25 шт.
