Парт-номер 50010485-001

Маршрутизатор Huawei NetEngine AR651W

8 портов
по 1 Гбит/с
Uplink 2 × 1 Гбит/с
1 слот расширения

от 86 776 ₽

Цена за штуку со склада в Китае

В наличии 42 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 30 июня 2027EOS - поддержка вендора до 30 июня 2032

Для какой задачи это исполнение

Тот же филиальный маршрутизатор AR651, но со встроенной точкой доступа. Одна коробка закрывает и проводную сеть, и Wi-Fi: удобно для небольшого офиса, магазина, склада, где ставить отдельную точку доступа и тянуть к ней провод дороже, чем доплатить за встроенную.

Характеристики словами

Восемь медных портов доступа 1 Гбит/с, два аплинка по 1 Гбит/с, всего десять портов, один слот расширения. Буква W в названии означает беспроводную часть внутри корпуса. Маршрутизация, VPN и политики доступа те же, что у базового AR651.

Что докупить

Для запуска ничего: питание от сети переменного тока, антенны в комплекте, порты медные. Модуль расширения заказывается отдельно, если нужен. Помните, что встроенная точка доступа покрывает помещение вокруг маршрутизатора: если офис большой или разделён капитальными стенами, отдельные точки всё равно понадобятся.

Беспроводная часть встроена в корпус, отдельная точка доступа и контроллер на объекте не нужны: радио настраивается в том же интерфейсе, что и маршрутизация. Для небольшого офиса это экономит место и деньги, но зона покрытия ограничена одним корпусом, поэтому на площади больше двух комнат к маршрутизатору добавляют внешние точки доступа. Питание от сети переменного тока, мониторинг по SNMP и syslog, конфигурация раскатывается шаблоном на все филиалы сразу.

Соседние исполнения

Если Wi-Fi на объекте уже есть, дешевле обойдётся базовый AR651. Для маленькой точки подойдёт AR617VW-LTE4EA с модемом сотовой связи. Когда филиал вырастает, берут AR6121E на 9 портов с аплинком 10 Гбит/с или AR6710-L14T2X4 на 12 портов; для совсем небольшого узла с четырьмя гигабитными аплинками подойдёт AR6140E-9G-2AC. Полный список на странице серии AR651. Соседние серии собраны в категории «Маршрутизаторы AR».

Наличие и поставка

Держим Huawei AR651W на складе в Китае, 14 рабочих дней до Москвы, цена 86 776 ₽ с НДС 22 %.

Вопросы и ответы

Хватит ли встроенного Wi-Fi на офис

На открытое помещение вокруг маршрутизатора обычно хватает, это примерно комната и соседняя зона. Через капитальные стены сигнал падает быстро, и на офис из нескольких кабинетов встроенной точки мало. В таком случае берут базовый AR651 и ставят отдельные точки доступа там, где они нужны.

Чем это лучше отдельной точки доступа

Экономией на монтаже и на самой железке: не нужно тянуть провод, вешать точку и настраивать её отдельно. Минус в том, что маршрутизатор обычно стоит в подсобке или шкафу, а это не лучшее место для антенны. Если в помещении важно ровное покрытие, отдельная точка на потолке работает заметно лучше.

Можно ли подключить дополнительные точки доступа

Да, к портам маршрутизатора подключаются обычные точки доступа, только питание им придётся дать инжектором или коммутатором с PoE: у AR651W питания по проводу нет. Если точек больше двух-трёх, разумнее поставить коммутатор доступа с PoE и управлять ими централизованно.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 50010485-001. Модуль расширения и лицензии подбираем отдельными строками спецификации.

Характеристики позиции 50010485-001
Количество портов доступа	8
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	2 × 1 Гбит/с
Скорость Uplink	1 Гбит/с
Количество портов Uplink	2
Всего портов, с Uplink	10
Количество слотов расширения	1
Типовая мощность, Вт	36,6
Вес брутто, кг	3,1
Вес нетто, кг	1,82
Максимальная мощность, Вт	42
Габариты В×Ш×Г, мм	44,0 × 300,0 × 220,3
Серия	AR651

Назначение

Исполнение AR651W, парт-номер 50010485-001. Состав: 2 комбинированных порта GE WAN, 8 портов GE LAN, 1 порт USB 2.0, Wi-Fi 802.11b/g/n/ac, 2 × 2 MIMO, 1 слот MIC.

Первая версия ПО, в которой поддержан этот парт-номер, это V300R022C00. Версии патчей: Если после обновления компонентов нужно откатить устройство с V300R022C10SPC100 или новее до V300R019C10SPC600, V300R019C13SPC200 или V300R021C00SPC200, сначала откатитесь до V300R022C00SPC100. Для отката на версии старше V300R022C00SPC100 задайте патчем для следующего запуска стартовый патч нужной версии или новее: для V300R019C10SPC600 и V300R019C13SPC200 это V300R019SPH380, для V300R021C00SPC200 это V300R021SPH180.

Портовая панель

1Два разъёма антенн Wi-Fi
2Наклейка с моделью
3Один интерфейс USB 2.0
4Точка заземления
5Один слот MIC
6Кнопка RESET. Удержание от пяти секунд: если маршрутизатор не настроен, консоль не подключена и пользователи не вошли, он обращается в центр регистрации устройств вендора и получает адрес облачной платформы для развёртывания. Если маршрутизатор настроен, удержание от пяти секунд сбрасывает настройки к заводским. Короткое нажатие просто перезагружает.
7Один консольный интерфейс
8Порты LAN: восемь медных портов GE
9Порты WAN: два комбинированных порта GE
10Разъём питания
11Гнездо фиксатора кабеля питания. Фиксатор вставляют сюда, чтобы закрепить кабель.

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Один консольный интерфейс	RJ45	Консольный интерфейс подключают к терминалу для настройки с места. Стандарт RS-232, режим дуплексный UART, тип оборудования DCE.	Консольный кабель
Порты LAN: восемь медных портов GE	RJ45	Медный порт GE с автовыбором 10, 100 или 1000 Мбит/с принимает и передаёт данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Порт GE0 служит для управления через веб-интерфейс и развёртывания по почте. Любой порт со стороны LAN настраивается как порт WAN.	Кабель Ethernet
Порты WAN: два комбинированных порта GE	Медный порт GE: RJ45. Оптический порт GE: LC/PC	Комбинированный порт GE это пара интерфейсов на панели, оптический и медный, за которыми стоит один внутренний интерфейс. Работает только один из них, второй в это время выключен. Медный порт GE с автовыбором 10, 100 или 1000 Мбит/с передаёт данные на этих скоростях, оптический порт GE с автовыбором 100 или 1000 Мбит/с на своих. По умолчанию комбинированный порт работает в автоматическом режиме и сам выбирает активный интерфейс.	Медный порт GE: кабель Ethernet. Оптический порт GE: оптический модуль. Подходят модули FE SFP и eSFP, GE eSFP, а начиная с V300R023C00 ещё и модули GPON и EPON
Два разъёма антенн Wi-Fi	RP-SMA-K, резьба снаружи, штырь внутри	К разъёму подключают антенну Wi-Fi для приёма и передачи данных. Стандарты 802.11a/b/g/n/ac, диапазоны 2,4 и 5 ГГц, скорость до 866,6 Мбит/с, схема MIMO 2 × 2, усиление 2,15 или 3,0 дБи. Если Wi-Fi работает на каналах 12 и 13 в диапазоне 2,4 ГГц, к разъёму LTE нужно подключить выносную антенну.	Штыревая антенна Wi-Fi
Один интерфейс USB 2.0	USB 2.0 Type A	Интерфейс USB даёт скорость до 480 Мбит/с. Стандарт USB 2.0, режим хоста.	Накопитель с поддержкой USB 2.0

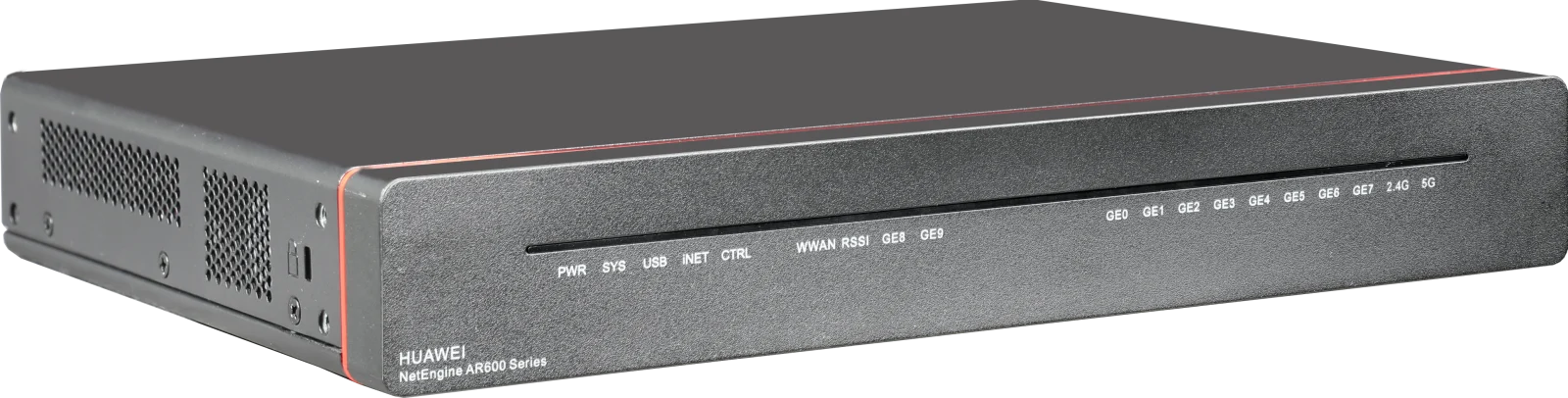

Индикаторы и кнопки

1Индикатор питания PWR
2Индикатор SYS
3Индикатор USB
4Индикатор iNET
5Индикатор CTRL
6Индикатор WWAN
7Индикатор RSSI
8Индикаторы комбинированных портов GE8 и GE9
9Индикаторы портов LAN с GE0 по GE7
10Индикатор WLAN 2,4 ГГц, работает в этом диапазоне
11Индикатор WLAN 5 ГГц, работает в этом диапазоне

PWRИндикатор питания PWR

зелёный, горит ровноПитание системы в норме.
не горитПитание выключено.

SYSИндикатор SYS

зелёный, мигает медленноСистема работает нормально.
зелёный, мигает быстроСистема включается или перезапускается.
красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
не горитСистемное ПО не работает или идёт сброс.

USBИндикатор USB

зелёный, горит ровноСистема обновлена или настроена с USB-накопителя.
зелёный, мигаетИдёт обновление или настройка с USB-накопителя.
красный, горит ровноОбновление или настройка с USB-накопителя не удались.
не горитНакопитель не подключён, либо неисправен порт USB или сам индикатор.

iNETИндикатор iNET

зелёный, горит ровноСетевая служба работает.
не горитСетевая служба недоступна.

CTRLИндикатор CTRL

зелёный, горит ровноУстройство подключено к контроллеру.
зелёный, мигаетУстройство подключается к контроллеру.
не горитУстройство не подключено к контроллеру.

WWANИндикатор WWAN

зелёный, горит ровноСоединение 4G, 3G или 2G установлено или активно.
зелёный, мигаетПо соединению 4G, 3G или 2G идут данные.
не горитСоединение 4G, 3G или 2G не установлено или неактивно.

RSSIИндикатор RSSI

зелёный, горит ровноСильный сигнал 4G, 3G или 2G.
зелёный, мигает быстроСредний сигнал 4G, 3G или 2G.
зелёный, мигает медленноСлабый сигнал 4G, 3G или 2G.
не горитСигнала 4G, 3G или 2G нет.

GE8 и GE9Индикатор комбинированных портов GE8 и GE9

зелёный, горит ровноНа соответствующем комбинированном порту GE есть соединение.
зелёный, мигаетПо соответствующему комбинированному порту GE идут данные.
не горитНа соответствующем комбинированном порту GE нет соединения.

GE0 … GE7Индикатор портов LAN с GE0 по GE7

зелёный, горит ровноНа соответствующем порту LAN есть соединение.
зелёный, мигаетПо соответствующему порту LAN идут данные.
не горитНа соответствующем порту LAN нет соединения.

2.4GИндикатор WLAN 2.4G, работает в диапазоне 2,4 ГГц

зелёный, горит ровноСоединение установлено.
зелёный, мигаетПо линку идут данные.
не горитЛинк выключен.

5GИндикатор WLAN 5G, работает в диапазоне 5 ГГц

зелёный, горит ровноСоединение установлено.
зелёный, мигаетПо линку идут данные.
не горитЛинк выключен.

Кнопки и обозначения на корпусе

Обозначение на корпусе	Название	Описание
RESET	Кнопка RESET	Кнопка перезагружает устройство. Удержание от пяти секунд: если маршрутизатор не настроен, консоль не подключена и пользователи не вошли, он обращается в центр регистрации устройств вендора и получает адрес облачной платформы для развёртывания. Если маршрутизатор настроен, удержание от пяти секунд сбрасывает настройки к заводским. Короткое нажатие просто перезагружает. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слот MIC	1	Поперечное	-

Совместимые модули и кабели

Консольный кабель

Консольный кабель

Консольный кабель

Параметр	Значение
Парт-номер	02311CKR
Модель	A0602443039
Описание	Функциональный модуль, корпоративные сети, RJ45-DB9-3M, переходник RJ45 на DB9, консольный кабель, 3 м
Длина кабеля, м	3 м
Тип разъёма X1	RJ45
Тип разъёма X2	DB9

Подключение
Назначение контактов
Технические характеристики

Кабель Ethernet

Кабель Ethernet

Кабель Ethernet

Описание	Парт-номер	Модель	Длина кабеля	Тип разъёма X1	Тип разъёма X2
Одиночный кабель, прямой, 2,00 м, MP8-I, CC4P0.5GY, MP8-I, без экрана, DL3470d	04024336	S-8-0.4-RJ45-5	2 м	RJ45	RJ45
Сигнальный кабель, экранированный прямой, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070006	CSST00301	3 м	RJ45	RJ45
Сигнальный кабель, экранированный перекрёстный, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070007	C00SCNC03	3 м	RJ45	RJ45
Сигнальный кабель, экранированный прямой, 2,0 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070050	S-8-0.4-RJ45-2	2 м	RJ45	RJ45
Симметричная витая пара, 100 Ом, SFTP CAT5E, 0,53 мм, 24AWG, 4 пары, чёрный, для улицы	25050238	CAT5e SFTP, 4 пары, 24AWG	Длина под заказ	Нет. Парт-номер подходящего разъёма RJ45 это 14080232.	Нет. Парт-номер подходящего разъёма RJ45 это 14080232.

Прямой или перекрёстный кабель выбирают по схеме сети. Там, где сильные электромагнитные помехи, лучше брать экранированные кабели Ethernet. Если кабель нужно нарастить, на каждый кабель берут один соединитель (парт-номер 14080099) и один удлинитель.

Подключение
Внешний вид и устройство
Назначение контактов
Технические характеристики

Оптические модули FE SFP&eSFP

S-SFP-FE-LH40-SM1310
SFP-FE-LX-SM1310-BIDI
SFP-FE-LX-SM1550-BIDI
SFP-FE-SX-MM1310
eSFP-FE-LX-SM1310

Оптические модули GE eSFP

LE2MGSC40DE0 (одноволоконный двунаправленный)
LE2MGSC40ED0 (одноволоконный двунаправленный)
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH40-SM1550
S-SFP-GE-LH80-SM1550
SFP-GE-LX-SM1310
SFP-GE-LX-SM1310-BIDI
SFP-GE-LX-SM1490-BIDI
eSFP-GE-SX-MM850
OGSC40DD0 (промышленное исполнение)
OGSM01880 (промышленное исполнение)
SFP-GE-BX-D1-I (промышленное исполнение)
SFP-GE-BX-U1-I (промышленное исполнение)
SFP-GE-EX-C
SFP-GE-LX10-C
SFP-GE-SX-C

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Способ установки	В стойку, на стол, на стену
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 44,0 × 300,0 × 220,3 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 44,0 × 300,0 × 229,0 мм
Габариты с упаковкой В×Ш×Г, мм	110 × 435 × 360 мм
Вес с упаковкой, кг	2,9 кг
Вес без упаковки, кг	1,82 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	49,7 дБ(А)
Рабочая температура, °C	от 0 до 45 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	< 5000 м
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
CPU	1,4 ГГц, 4 ядра
Оперативная память	2 ГБ
Флеш-память NAND	1 ГБ
Консольный порт	RJ45
RTC	Поддерживается
Порты LAN	8 медных портов GE
Порты WAN	2 комбинированных порта GE
Число слотов плат	1
Слоты MIC: по умолчанию и максимум	1/1
Слоты SIC: по умолчанию и максимум	0/0
Слоты WSIC: по умолчанию и максимум	0/0
Слоты XSIC: по умолчанию и максимум	0/0
Резервирование плат управления	Не поддерживается
Вход RPS	Не поддерживается
PoE	Не поддерживается
Степень защиты IP	IP20
Наработка на отказ, лет	54,13
Время восстановления, ч	2
Наличие	0.9999957823
Типовая мощность, Вт	36,6 Вт
Максимальная мощность, Вт	42 Вт
Тип питания	Адаптер питания AC
Число блоков питания	1
Номинальное входное напряжение, В	от 100 до 240 В, 50 или 60 Гц
Диапазон входного напряжения, В	от 90 до 264 В, от 47 до 63 Гц
Наибольший входной ток, А	1,5 А
Наибольшая выходная мощность, Вт	60 Вт
Резервирование питания	Не поддерживается
Тип вентиляторов	Встроенный
Число вентиляторных модулей	1
Охлаждение	Воздушное
Обдув	Обдув слева направо
Тревога по перегреву	Поддерживается
