Парт-номер 50010564-007

Маршрутизатор Huawei NetEngine AR617VW-LTE4EA

4 порта
по 1 Гбит/с
Uplink 1 × 1 Гбит/с

от 38 567 ₽

Цена за штуку со склада в Китае

В наличии 35 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением. Артикул на складе: 50010564-001.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 30 июня 2029EOS - поддержка вендора до 30 июня 2034

Для какой задачи это исполнение

Самый компактный вариант в линейке AR: магазин, пункт выдачи, небольшой офис, временная площадка. В одной коробке собраны маршрутизатор, точка доступа Wi-Fi и модем сотовой связи, то есть точка поднимается быстро и без отдельного оборудования.

Характеристики словами

Четыре медных порта доступа 1 Гбит/с и один аплинк 1 Гбит/с, всего пять портов. Буква W означает встроенный Wi-Fi, приставка LTE4EA модем сотовой связи. Модем нужен для резервного канала: при обрыве провода маршрутизатор переключит трафик и поднимет тот же туннель до головного офиса.

Что докупить

Сим-карту оператора для канала LTE и, при слабом сигнале, внешние антенны. Всё остальное в комплекте. Если точек несколько, конфигурацию удобно готовить шаблоном: настройки у филиалов почти одинаковые, различаются адресами и параметрами провайдера.

Модель для самой младшей точки: касса, пункт выдачи, небольшой салон. Четыре порта доступа закрывают кассовый компьютер, принтер, камеру и терминал оплаты, беспроводная часть раздаёт клиентский Wi-Fi. Индекс LTE в названии означает встроенный модем сотовой связи: симкарта ставится в слот на корпусе и держит канал, пока основной провод недоступен. Питание от сети переменного тока, корпус настольный. Мониторинг снимается по SNMP и syslog, конфигурация точки готовится шаблоном.

Соседние исполнения

Когда рабочих мест больше десятка, смотрите AR651 на восемь портов или AR651W со встроенным Wi-Fi. Полный список исполнений на странице серии AR617, соседняя ветка это серия AR651. Соседние серии собраны в категории «Маршрутизаторы AR».

Наличие и поставка

Huawei AR617VW-LTE4EA в наличии на складе в Китае, 14 рабочих дней до Москвы, цена 38 567 ₽ с НДС 22 %.

Вопросы и ответы

Насколько надёжен канал через LTE

Как резервный он себя оправдывает: при обрыве провода касса и терминалы продолжают работать, а туннель до центра поднимается автоматически. Как основной канал он приемлем там, где провод дотянуть невозможно, но скорость и задержки будут зависеть от загрузки соты и уровня сигнала в конкретной точке.

Сколько устройств подключить

Проводных четыре по числу портов, беспроводных заметно больше, но встроенная точка доступа рассчитана на небольшое помещение. Для магазина с парой касс, терминалом сбора данных и телефоном этого достаточно. Если устройств больше десятка, разумнее взять AR651 и отдельную точку доступа.

Нужна ли внешняя антенна для LTE

Зависит от места. В городе внутри здания встроенных антенн обычно хватает, а вот в подвале, в металлическом ангаре или на окраине сигнал может быть слабым. Проверить просто: посмотрите уровень сигнала на телефоне того же оператора в точке, где будет стоять маршрутизатор.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 50010564-007. Сим-карта и внешние антенны в поставку не входят, при необходимости подбираем их отдельно.

Характеристики позиции 50010564-007
Количество портов доступа	4
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	1 × 1 Гбит/с
Скорость Uplink	1 Гбит/с
Количество портов Uplink	1
Всего портов, с Uplink	5
Типовая мощность, Вт	13,6
Вес брутто, кг	1,31
Вес нетто, кг	0,69
Максимальная мощность, Вт	21,8
Габариты В×Ш×Г, мм	38,0 × 240,0 × 161,5
Серия	AR617

Назначение

Исполнение AR617VW-LTE4EA, парт-номер 50010564-007. Состав: 1 комбинированный порт GE WAN, 4 порта GE LAN, 1 порт VDSL2, 2 порта FXS, 1 порт USB 2.0, модем LTE, Wi-Fi 2,4 и 5 ГГц.

Первая версия ПО, в которой поддержан этот парт-номер, это V300R023C10.

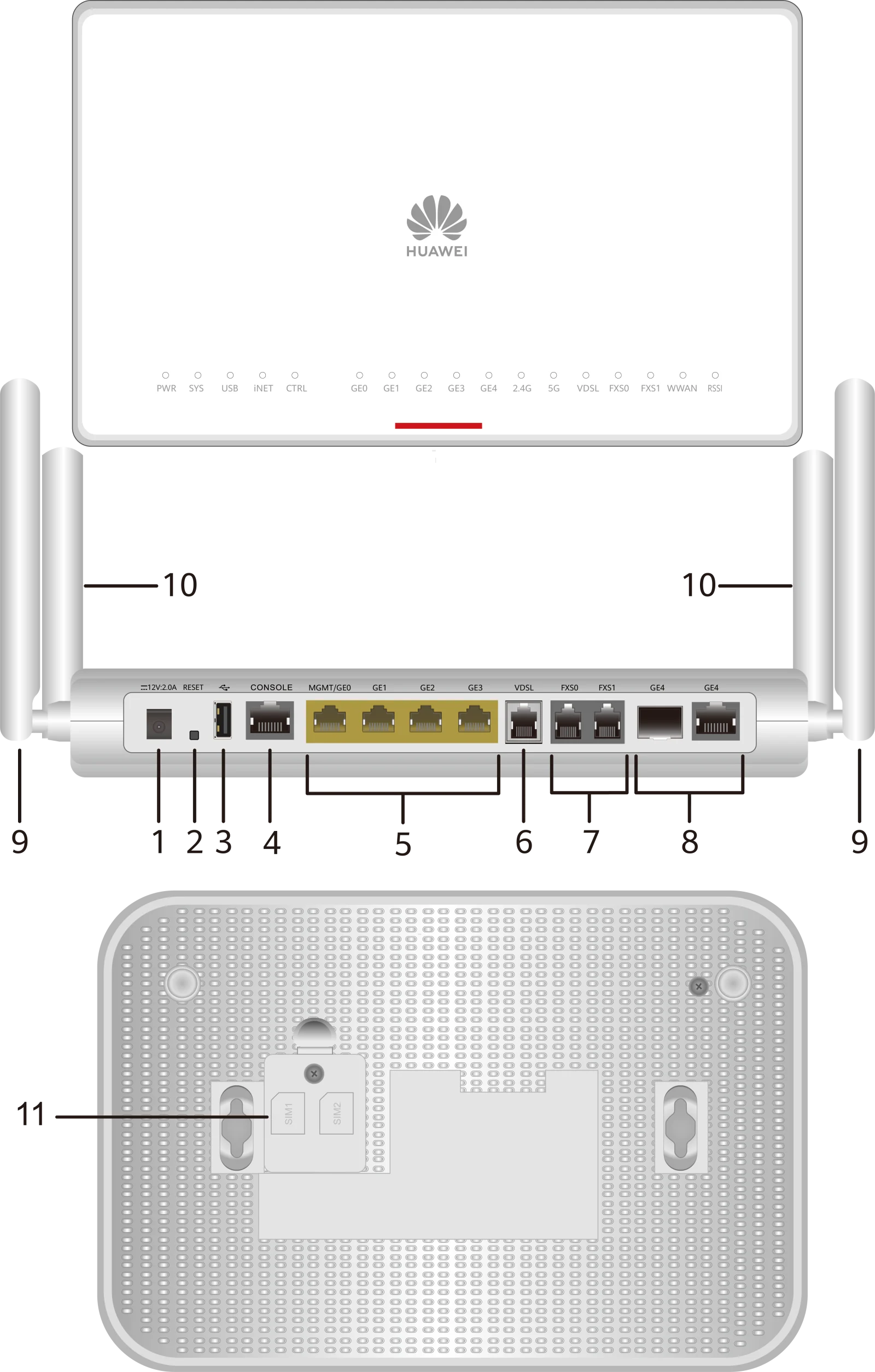

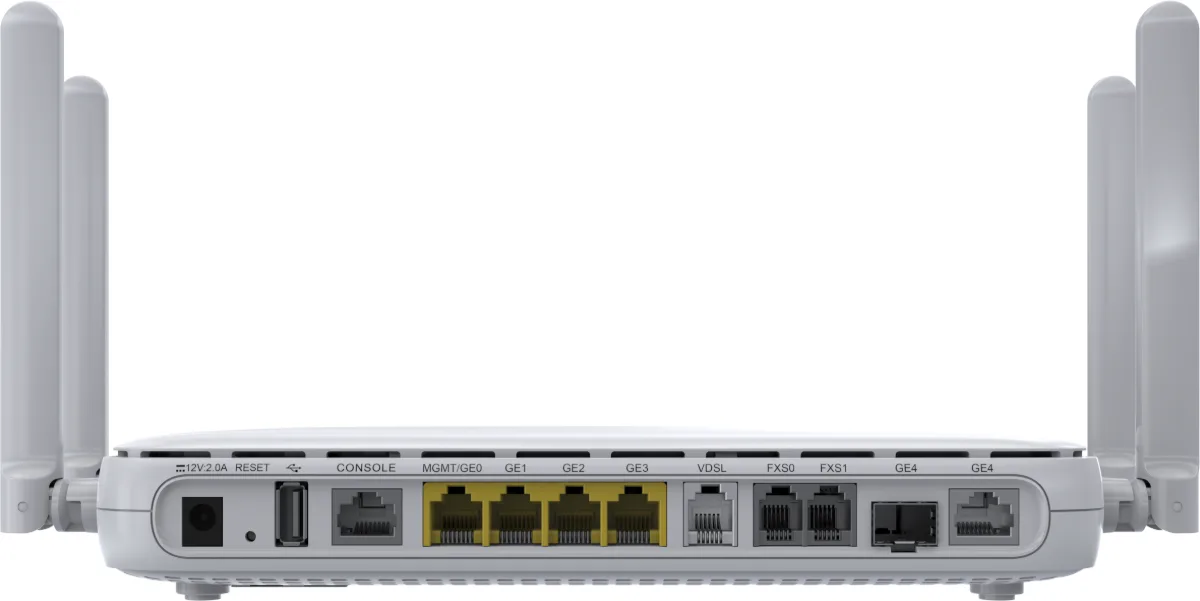

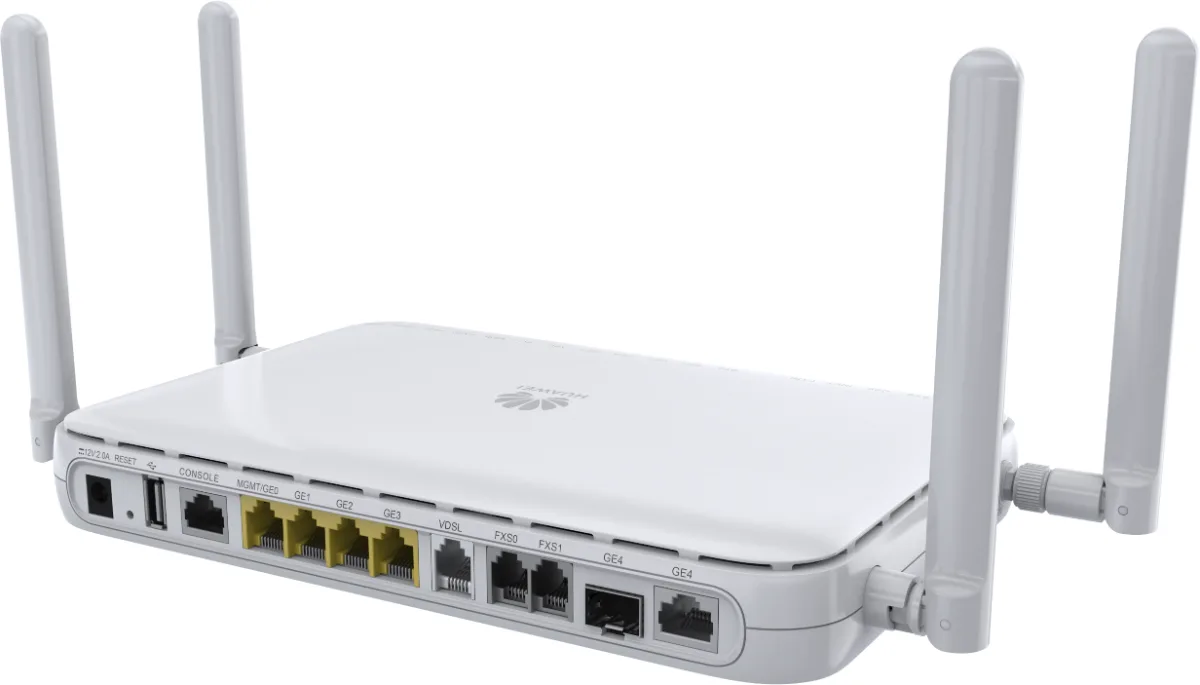

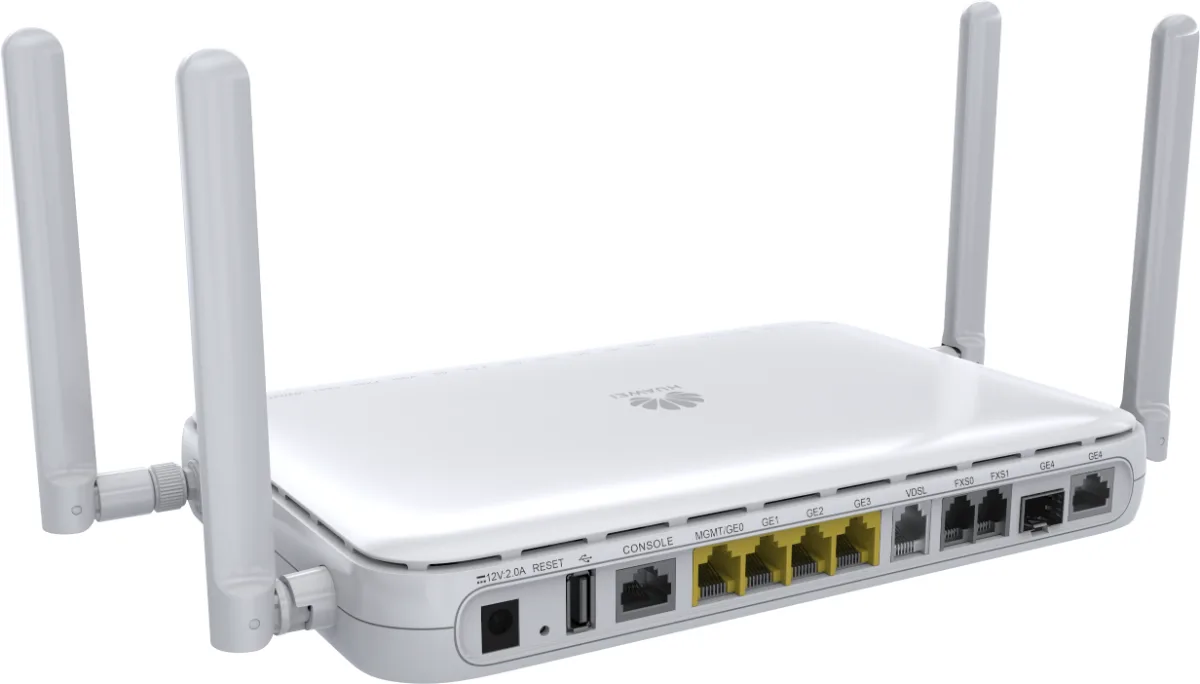

Портовая панель

1Разъём питания
2Кнопка RESET. Удержание от пяти секунд сбрасывает настройки к заводским, короткое нажатие перезагружает маршрутизатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно. Сброс кнопкой отключают командой factory-configuration prohibit в режиме system view и возвращают командой undo factory-configuration prohibit.
3Интерфейс USB 2.0, режим хоста
4Консольный интерфейс
5Порты LAN: четыре медных порта GE
6Порт WAN: интерфейс VDSL с поддержкой сигнала об отключении питания
7Два интерфейса FXS
8Порт WAN: комбинированный порт GE
9Два разъёма антенн Wi-Fi
10Две антенны LTE
11Два слота SIM-карт

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Консольный интерфейс	RJ45	Консольный интерфейс подключают к терминалу для настройки с места. Стандарт RS-232, режим дуплексный UART, тип оборудования DCE.	Консольный кабель
Порты LAN: четыре медных порта GE	RJ45	Медный порт GE с автовыбором 10, 100 или 1000 Мбит/с принимает и передаёт данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Порт GE0 служит для управления через веб-интерфейс и развёртывания по почте. Любой порт со стороны LAN настраивается как порт WAN.	Кабель Ethernet
Порты WAN: комбинированные порты GE	Медный порт GE: RJ45. Оптический порт GE: LC/PC	Комбинированный порт GE это пара интерфейсов на панели, оптический и медный, за которыми стоит один внутренний интерфейс. Работает только один из них, второй в это время выключен. Медный порт GE с автовыбором 10, 100 или 1000 Мбит/с передаёт данные на этих скоростях, оптический порт GE с автовыбором 100 или 1000 Мбит/с на своих. По умолчанию комбинированный порт работает в автоматическом режиме и сам выбирает активный интерфейс.	Медный порт GE: кабель Ethernet. Оптический порт GE: оптическое волокно и модуль. Подходят модули FE SFP и eSFP, GE eSFP, а также модули GPON и EPON
Два разъёма антенн Wi-Fi	RP-SMA-K, резьба снаружи, штырь внутри	К разъёму подключают антенну Wi-Fi для приёма и передачи данных. Стандарты 802.11a/b/g/n/ac, диапазоны 2,4 и 5 ГГц, скорость до 866 Мбит/с, схема MIMO 2 × 2, усиление 2,5 или 3,0 дБи. Поддерживаются беспроводной доступ второго и третьего уровня, шифрование и защита. Антенны Wi-Fi ставят на заводе, снять их нельзя. Если Wi-Fi работает на каналах 12 и 13 в диапазоне 2,4 ГГц, к разъёму LTE нужно подключить выносную антенну.	Антенна Wi-Fi
Порт WAN: интерфейс VDSL	RJ11	Интерфейс VDSL передаёт данные из локальной сети вышестоящему устройству по витой паре на высокой скорости. Стандарты: T1.413 ANSI ADSL DMT issue 2, ADSL Annex A по ITU G.992.1, G.992.3 и G.992.5, ADSL Annex M по G.992.3 и G.992.5, ADSL Annex B и Annex J, а также ITU G.993.2 (VDSL2) с профилями 8a, 8b, 8c, 8d, 12a, 12b, 17a и 35b. Векторинг VDSL2 по G.993.5 поддерживается только поверх телефонной линии.	Стандартный телефонный кабель
Два интерфейса FXS	RJ11	Интерфейс FXS это аналоговая абонентская линия, к нему подключают телефон или факс. Стандарт ITU Q.512, набор тональный по DTMF согласно GB3378, полоса от 300 до 3400 Гц.	Стандартный телефонный кабель
2 разъёма антенн LTE	SMA-K, резьба снаружи, гнездо внутри	Антенных разъёмов LTE у устройства два: MAIN для основной антенны и DIV для дополнительной. Работают они в паре: основная антенна передаёт и принимает сигнал LTE, дополнительная только принимает и поднимает скорость на приём (схема 1T2R). Стандарты и диапазоны: LTE FDD Band 1, 3, 5, 7, 8, 20, 28; LTE TDD Band 38, 40, 41; WCDMA Band 1, 5, 8; GSM 900 и 1800 МГц. Скорости: LTE FDD до 50 Мбит/с на передачу и 150 Мбит/с на приём; LTE TDD до 30 и 130 Мбит/с; DC-HSPA+ до 5,76 и 42 Мбит/с; HSPA+ до 5,76 и 21,6 Мбит/с; WCDMA PS до 384 и 384 кбит/с; WCDMA CS до 64 и 64 кбит/с; EDGE до 236,8 и 236,8 кбит/с; GPRS до 85,6 и 85,6 кбит/с; GSM до 9,6 и 14,4 кбит/с. Примечание: штыревые антенны LTE идут в монтажном комплекте, на разъёмы можно поставить и выносные комнатные антенны LTE.	Штыревая антенна, идёт в комплекте. Выносная внутренняя антенна LTE (27012152)
Интерфейс USB 2.0, режим хоста	USB 2.0 Type A	Интерфейс USB даёт скорость до 480 Мбит/с. Стандарт USB 2.0, режим хоста. Служит только для развёртывания.	Накопитель с поддержкой USB 2.0

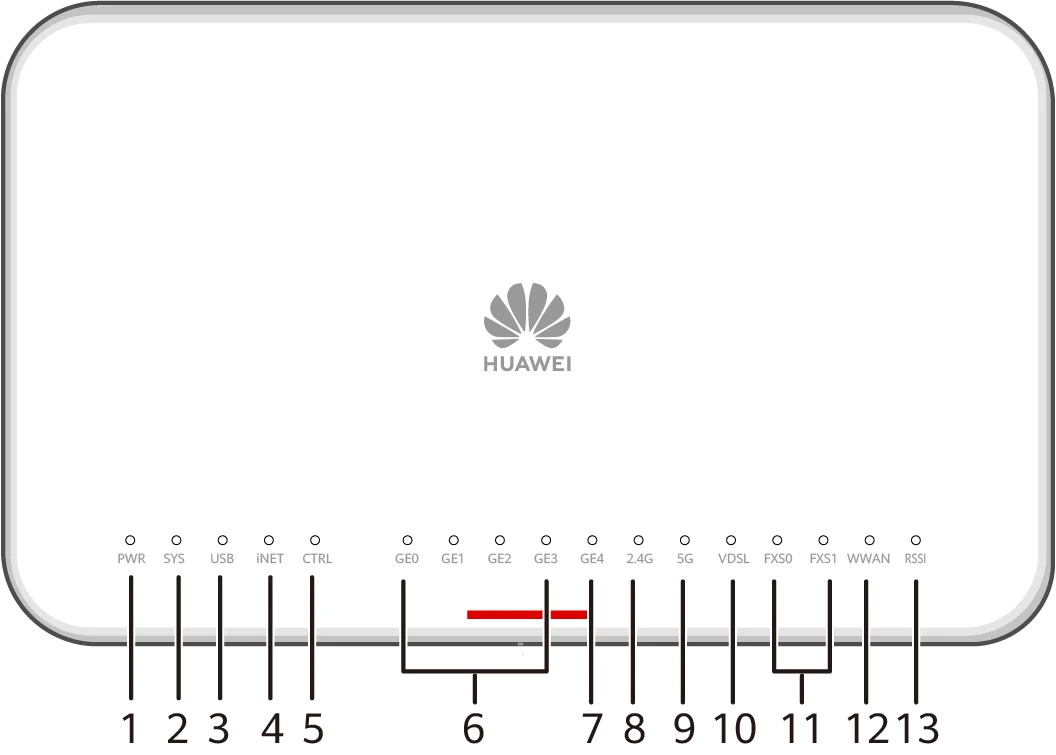

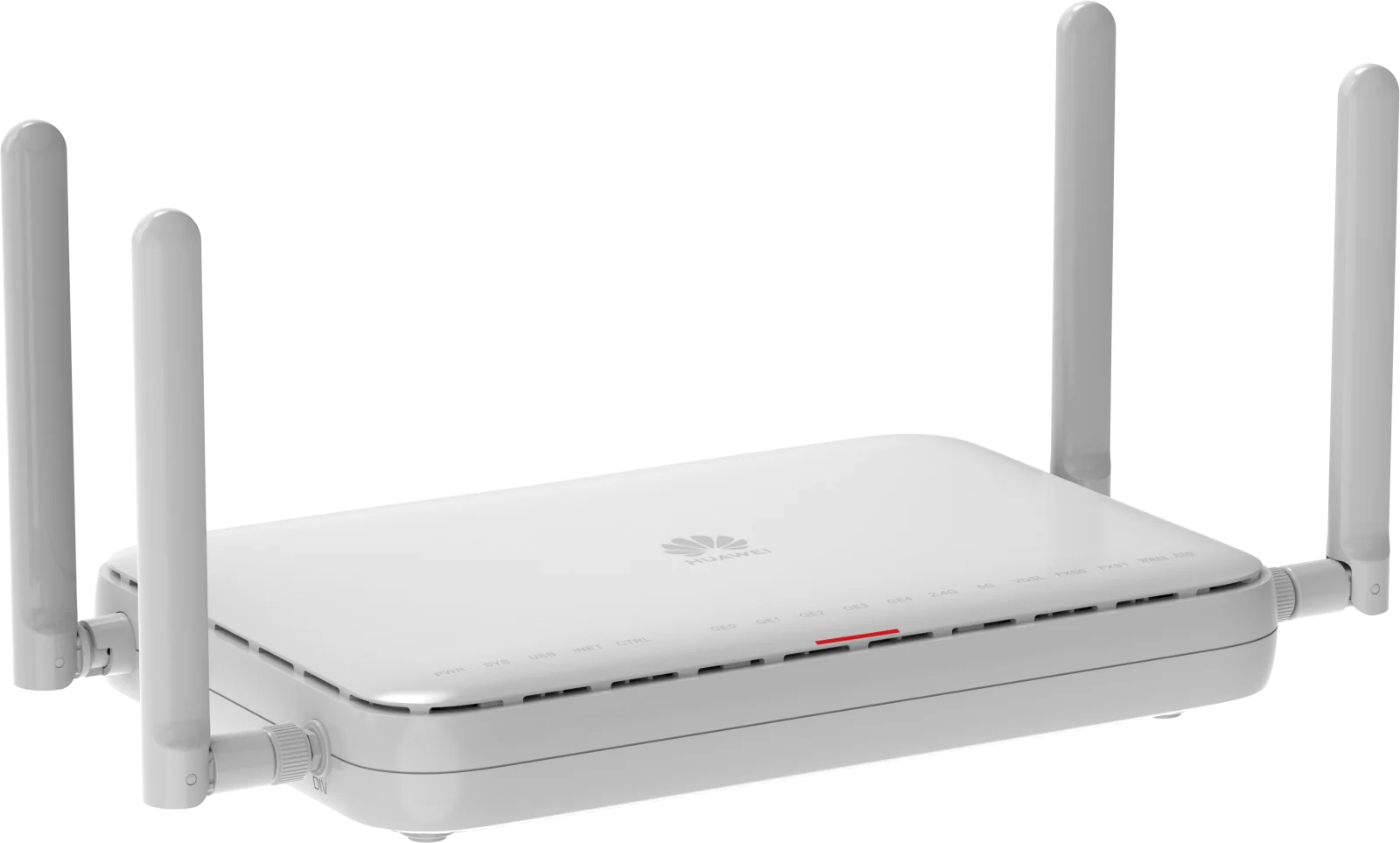

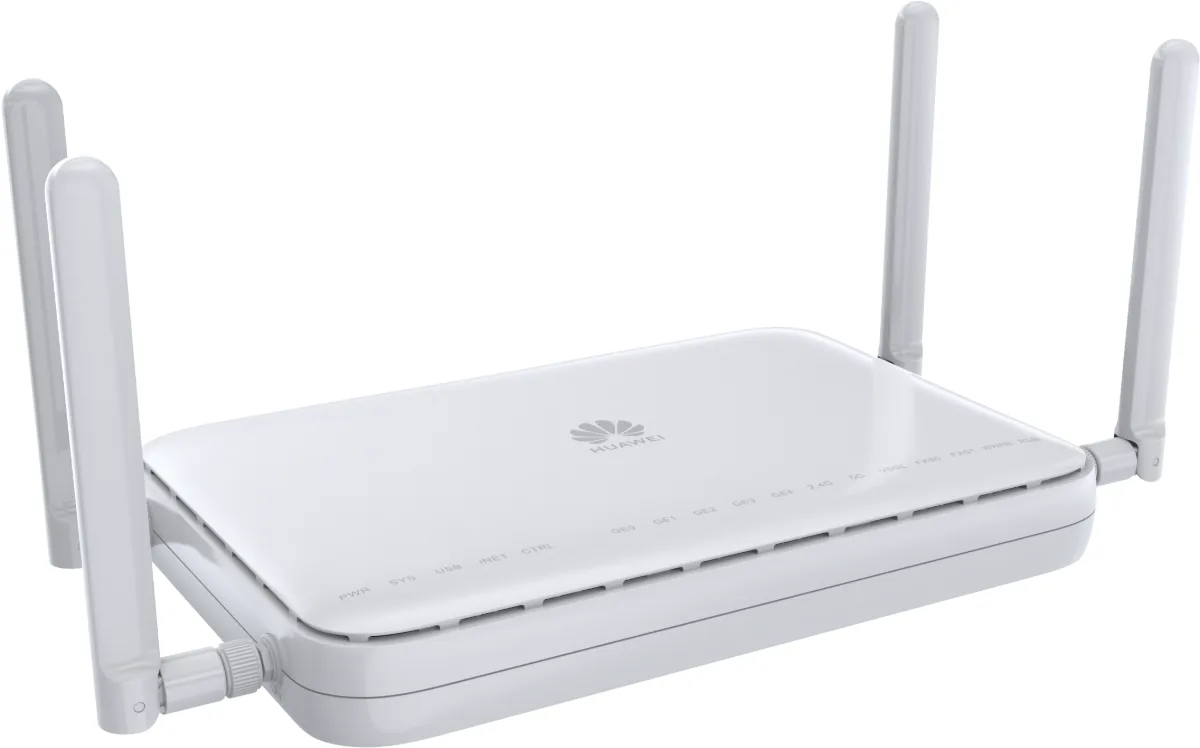

Индикаторы и кнопки

1Индикатор питания PWR
2Индикатор SYS
3Индикатор USB
4Индикатор iNET
5Индикатор CTRL
6Индикаторы портов LAN с GE0 по GE3
7Индикатор комбинированного порта GE4
8Индикатор WLAN 2,4 ГГц, работает в этом диапазоне
9Индикатор WLAN 5 ГГц, работает в этом диапазоне
10Индикатор порта VDSL
11Индикаторы интерфейсов FXS0 и FXS1
12Индикатор WWAN
13Индикатор RSSI

PWRИндикатор питания PWR

зелёный, горит ровноПитание системы в норме.
не горитПитание выключено.

SYSИндикатор SYS

зелёный, мигает медленноСистема работает нормально.
зелёный, мигает быстроСистема включается или перезапускается.
красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
не горитСистемное ПО не работает или идёт сброс.

USBИндикатор USB

зелёный, горит ровноСистема обновлена или настроена с USB-накопителя.
зелёный, мигаетИдёт обновление или настройка с USB-накопителя.
красный, горит ровноОбновление или настройка с USB-накопителя не удались.
не горитНакопитель не подключён, либо неисправен порт USB или сам индикатор.

iNETИндикатор iNET

зелёный, горит ровноСетевая служба работает.
не горитСетевая служба недоступна.

CTRLИндикатор CTRL

зелёный, горит ровноУстройство подключено к контроллеру.
зелёный, мигаетУстройство подключается к контроллеру.
не горитУстройство не подключено к контроллеру.

WWANИндикатор WWAN

зелёный, горит ровноСоединение 4G, 3G или 2G установлено или активно.
зелёный, мигаетПо соединению 4G, 3G или 2G идут данные.
не горитСоединение 4G, 3G или 2G не установлено или неактивно.

RSSIИндикатор RSSI

зелёный, горит ровноСильный сигнал 4G, 3G или 2G.
зелёный, мигает быстроСредний сигнал 4G, 3G или 2G.
зелёный, мигает медленноСлабый сигнал 4G, 3G или 2G.
не горитСигнала 4G, 3G или 2G нет.

GE4Индикатор комбинированного порта GE4

зелёный, горит ровноНа соответствующем комбинированном порту GE есть соединение.
зелёный, мигаетПо соответствующему комбинированному порту GE идут данные.
не горитНа соответствующем комбинированном порту GE нет соединения.

VDSLИндикатор порта VDSL

зелёный, горит ровноНа соответствующем порту VDSL есть соединение.
зелёный, мигаетНа порту VDSL поднимается линк.
не горитНа порту VDSL нет соединения.

FXS0 и FXS1Индикаторы интерфейсов FXS0 и FXS1

зелёный, горит ровноКанал FXS занят разговором.
не горитКанал FXS свободен.

GE0 … GE3Индикатор портов LAN с GE0 по GE3

зелёный, горит ровноНа соответствующем порту LAN есть соединение.
зелёный, мигаетПо соответствующему порту LAN идут данные.
не горитНа соответствующем порту LAN нет соединения.

2.4GИндикатор WLAN 2.4G, работает в диапазоне 2,4 ГГц

зелёный, горит ровноСоединение установлено.
зелёный, мигаетПо линку идут данные.
не горитЛинк выключен.

5GИндикатор WLAN 5G, работает в диапазоне 5 ГГц

зелёный, горит ровноСоединение установлено.
зелёный, мигаетПо линку идут данные.
не горитЛинк выключен.

Кнопки и обозначения на корпусе

Обозначение на корпусе	Название	Описание
RESET	Кнопка сброса	Кнопка перезагружает устройство. Удержание от пяти секунд сбрасывает настройки к заводским, короткое нажатие просто перезагружает. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слот SIM-карты	SIM1	-	Есть два слота SIM-карт под крышкой, её снимают перед установкой карт. Работает схема с двумя картами и одной активной, по умолчанию главная SIM1. Если карта одна, ставьте её в слот SIM1. Поддерживаются карты формата Micro-SIM, переходники лучше не использовать: контакт хуже. Карты меняются только с перезапуском радиомодуля или всего устройства.
Слот SIM-карты	SIM2	-	Есть два слота SIM-карт под крышкой, её снимают перед установкой карт. Работает схема с двумя картами и одной активной, по умолчанию главная SIM1. Если карта одна, ставьте её в слот SIM1. Поддерживаются карты формата Micro-SIM, переходники лучше не использовать: контакт хуже. Карты меняются только с перезапуском радиомодуля или всего устройства.

Совместимые модули и кабели

Консольный кабель

Консольный кабель

Консольный кабель

Параметр	Значение
Парт-номер	02311CKR
Модель	A0602443039
Описание	Функциональный модуль, корпоративные сети, RJ45-DB9-3M, переходник RJ45 на DB9, консольный кабель, 3 м
Длина кабеля, м	3 м
Тип разъёма X1	RJ45
Тип разъёма X2	DB9

Подключение
Назначение контактов
Технические характеристики

Кабель Ethernet

Кабель Ethernet

Кабель Ethernet

Описание	Парт-номер	Модель	Длина кабеля	Тип разъёма X1	Тип разъёма X2
Одиночный кабель, прямой, 2,00 м, MP8-I, CC4P0.5GY, MP8-I, без экрана, DL3470d	04024336	S-8-0.4-RJ45-5	2 м	RJ45	RJ45
Сигнальный кабель, экранированный прямой, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070006	CSST00301	3 м	RJ45	RJ45
Сигнальный кабель, экранированный перекрёстный, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070007	C00SCNC03	3 м	RJ45	RJ45
Сигнальный кабель, экранированный прямой, 2,0 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070050	S-8-0.4-RJ45-2	2 м	RJ45	RJ45
Симметричная витая пара, 100 Ом, SFTP CAT5E, 0,53 мм, 24AWG, 4 пары, чёрный, для улицы	25050238	CAT5e SFTP, 4 пары, 24AWG	Длина под заказ	Нет. Парт-номер подходящего разъёма RJ45 это 14080232.	Нет. Парт-номер подходящего разъёма RJ45 это 14080232.

Прямой или перекрёстный кабель выбирают по схеме сети. Там, где сильные электромагнитные помехи, лучше брать экранированные кабели Ethernet. Если кабель нужно нарастить, на каждый кабель берут один соединитель (парт-номер 14080099) и один удлинитель.

Подключение
Внешний вид и устройство
Назначение контактов
Технические характеристики

Оптические модули FE SFP&eSFP

S-SFP-FE-LH40-SM1310
SFP-FE-LX-SM1310-BIDI
SFP-FE-LX-SM1550-BIDI
SFP-FE-SX-MM1310
eSFP-FE-LX-SM1310

Оптические модули GE eSFP

LE2MGSC40DE0 (одноволоконный двунаправленный)
LE2MGSC40ED0 (одноволоконный двунаправленный)
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH40-SM1550
S-SFP-GE-LH80-SM1550
SFP-GE-LX-SM1310
SFP-GE-LX-SM1310-BIDI
SFP-GE-LX-SM1490-BIDI
eSFP-GE-SX-MM850
OGSC40DD0 (промышленное исполнение)
OGSM01880 (промышленное исполнение)
SFP-GE-BX-D1-I (промышленное исполнение)
SFP-GE-BX-U1-I (промышленное исполнение)
SFP-GE-EX-C
SFP-GE-LX10-C
SFP-GE-SX-C

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Способ установки	На стол, на стену
Габариты без упаковки В×Ш×Г, мм	Базовые габариты: 38,0 × 240,0 × 161,5 мм. Наибольшие габариты: 41,4 × 278,6 × 161,5 мм
Габариты с упаковкой В×Ш×Г, мм	90 × 370 × 297 мм
Вес с упаковкой, кг	1,31 кг
Вес без упаковки, кг	0,69 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	0, пассивное охлаждение
Рабочая температура, °C	от 0 до 40 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	< 5000 м
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
CPU	1,1 ГГц, 2 ядра
Оперативная память	1 ГБ
Флеш-память NAND	1 ГБ
Консольный порт	RJ45
RTC	Поддерживается
Порты LAN	4 медных порта GE
Порты WAN	1 комбинированный порт GE
Число слотов плат	0
Слоты MIC: по умолчанию и максимум	0/0
Слоты SIC: по умолчанию и максимум	0/0
Слоты WSIC: по умолчанию и максимум	0/0
Слоты XSIC: по умолчанию и максимум	0/0
Резервирование плат управления	Не поддерживается
Вход RPS	Не поддерживается
PoE	Не поддерживается
Степень защиты IP	IP20
Наработка на отказ, лет	51,63
Время восстановления, ч	2
Наличие	0.9999955776
Типовая мощность, Вт	20.5W (AC)
Максимальная мощность, Вт	21.8W (AC)
Тип питания	Адаптер питания AC
Число блоков питания	1
Номинальное входное напряжение, В	от 110 до 220 В, 50 или 60 Гц
Диапазон входного напряжения, В	от 90 до 270 В, от 45 до 65 Гц
Наибольший входной ток, А	0,8 А
Наибольшая выходная мощность, Вт	24 Вт
Резервирование питания	Не поддерживается
Тип вентиляторов	Нет
Число вентиляторных модулей	0
Охлаждение	Пассивное охлаждение
Обдув	Пассивное охлаждение
Тревога по перегреву	Поддерживается
