Маршрутизатор Huawei NetEngine AR651EW
- 8 × 1 Гбит/с
- 2 × 10 Гбит/с + 2 × 1 Гбит/с
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Маршрутизатор Huawei NetEngine AR651EW. Соединяет площадку филиала или офиса с внешними каналами и с другими площадками. В серии AR651 это исполнение отличает порты Uplink: 2 × 10 Гбит/с, 2 × 1 Гбит/с.
Характеристики коротко
Полный список в таблице ниже. Для подбора важны количество портов доступа 8; тип портов медные; порты uplink 2 × 10 Гбит/с; 2 × 1 Гбит/с; скорость uplink 10 Гбит/с, 1 Гбит/с. В карточке указаны ещё количество портов uplink 4; всего портов 12 с Uplink; количество слотов расширения 1; типовая мощность 38,6 Вт. Эти значения взяты из товарного имени, из фактов позиции и из прайс-листа Huawei, то есть из источников производителя, а не из общего описания серии.
Совместимость
С этой позицией берут Интерфейсная плата MIC-LTE4AU-V2, Интерфейсная плата MIC-LTE4EA-V2, Интерфейсная плата MIC-1ELTE6-EA. Полный список совместимых комплектующих собран ниже на странице: там видно, что уже проверено на совместимость, а что придётся согласовать отдельно.
Что проверяем до отгрузки
Сверяем парт-номер 50010784 с маркировкой на коробке и на самом изделии, проверяем целостность упаковки и пломб, комплектность по спецификации вендора. Позиции, которые ставятся в работающую сеть, прогоняем на стенде и проверяем версию программного обеспечения. Расхождение с заказом ловится у нас, а не у вас на объекте.
Поставка
Позиция идёт под заказ: срок и цену подтверждаем при расчёте. Возим белым импортом, таможенная декларация оформляется на единицу товара, договор с ООО и НДС.
Гарантия и документы
На позицию 50010784 даём гарантию по контракту: срок и уровень сервиса фиксируются в договоре, доступны четыре уровня SLA вплоть до замены на следующий рабочий день. Комплект документов полный: таможенная декларация на единицу товара, договор с ООО, счёт с НДС, закрывающие документы после поставки. Это важно для позиций, которые идут в проект с приёмкой и в тендерную отчётность.
Жизненный цикл
Huawei прекращает выпуск модели 30 июня 2029. Вендорская поддержка заявлена до 30 июня 2034. Для расширения и замены в работающей сети позиция доступна, для нового проекта имеет смысл сравнить её с актуальной серией.
Вопросы и ответы
Что входит в поставку этой позиции
Поставляется сама позиция 50010784 в заводской упаковке. Дополнительные кабели, модули и лицензии в комплект не входят, их считают отдельной строкой. Точный состав под вашу конфигурацию инженеры подтверждают в расчёте вместе с ценой и сроком.
Подойдёт ли эта позиция к моему оборудованию
Совместимость зависит не только от модели, но и от версии программного обеспечения, свободных слотов и схемы питания. Пришлите модель и текущую конфигурацию: инженеры HCIE сверят её до оплаты и скажут, что встанет без переделок, а что потребует замены.
Сколько ждать поставку и как оформляется сделка
Позиция идёт под заказ. Срок считаем по текущей доступности у вендора и подтверждаем в расчёте вместе с ценой. Возим белым импортом: таможенная декларация оформляется на единицу товара, договор заключаем с ООО, работаем с НДС. Закрывающие документы отдаём полным комплектом.
Что значат даты EOM и EOS для этой позиции
Huawei прекращает выпуск модели 30 июня 2029. Вендорская поддержка заявлена до 30 июня 2034. Для расширения и ремонта работающей сети это рабочий вариант: запас на складах и на вторичном рынке есть, а совместимость с уже установленным оборудованием гарантирована. Для нового проекта лучше сравнить с актуальной серией.
| Количество портов доступа | 8 |
|---|---|
| Скорость портов доступа | 1 Гбит/с |
| Тип портов | медные |
| Порты Uplink | 2 × 10 Гбит/с; 2 × 1 Гбит/с |
| Скорость Uplink | 10 Гбит/с, 1 Гбит/с |
| Количество портов Uplink | 4 |
| Всего портов, с Uplink | 12 |
| Количество слотов расширения | 1 |
| Типовая мощность, Вт | 38,6 |
| Серия | AR651 |
| Единица поставки | штука |
| Снятие с продажи | 2029-06-30 |
| Окончание поддержки | 2034-06-30 |
Документация Huawei
Об устройстве
Исполнение AR651EW, парт-номер 50010784. Состав: 2 порта 10GE SFP+ WAN, 2 порта GE WAN, 8 портов GE LAN, 1 порт USB 2.0, Wi-Fi 802.11b/g/n/ac/ax, MIMO 2 × 2, 1 слот MIC.
Первая версия ПО, в которой поддержан этот парт-номер, это V300R023C10.

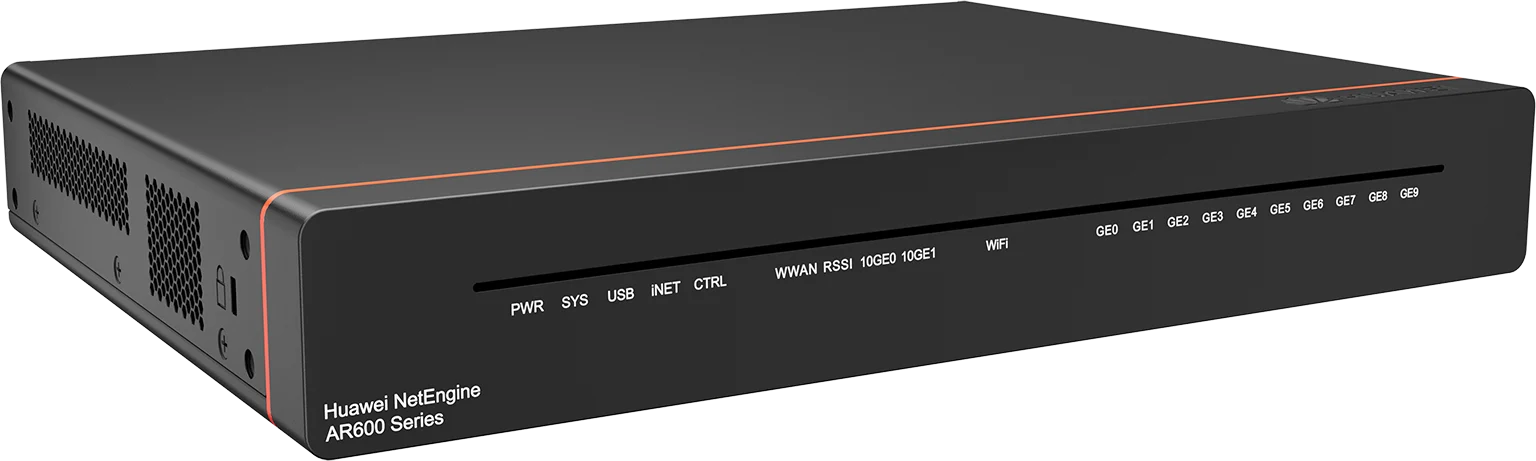

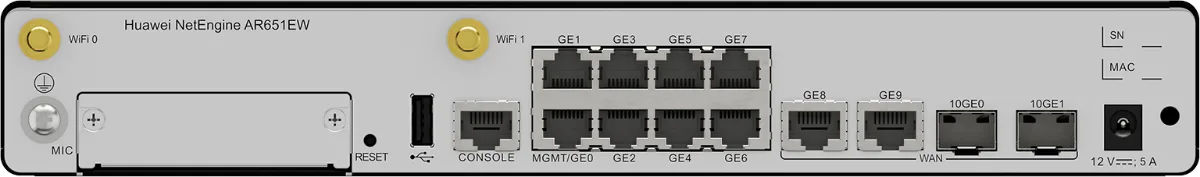

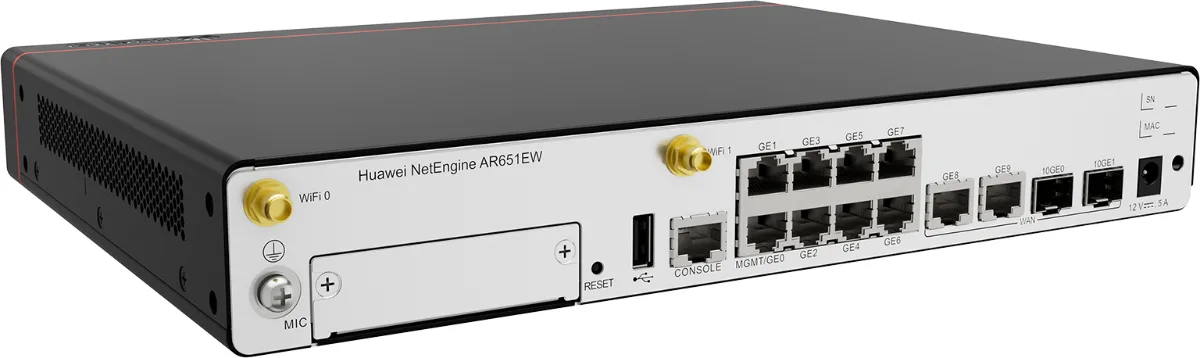

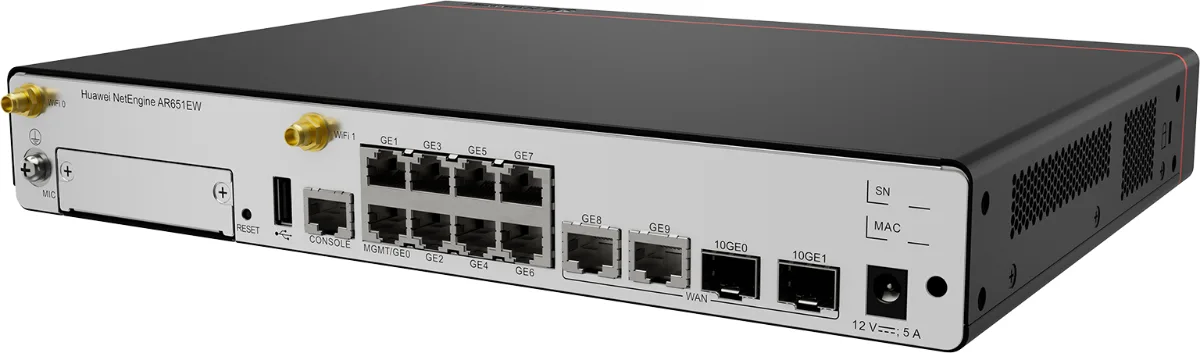

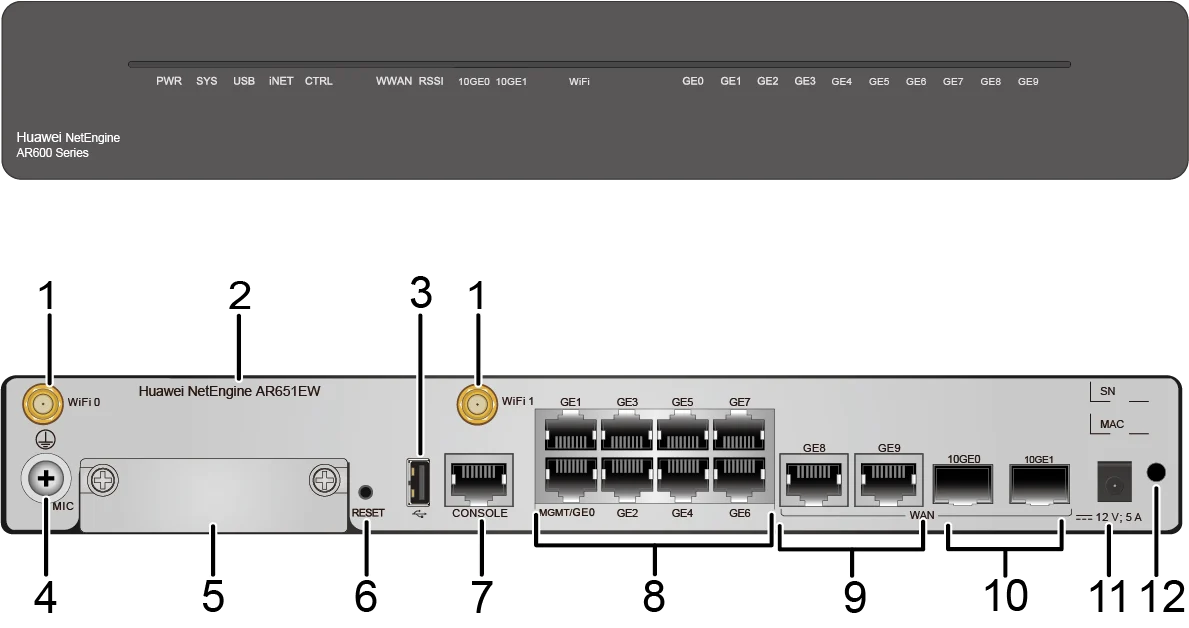

Портовая панель
- 1Два разъёма антенн Wi-Fi
- 2Наклейка с моделью
- 3Один интерфейс USB 2.0
- 4Точка заземления
- 5Один слот MIC
- 6Кнопка RESET. Удержание от пяти секунд: если маршрутизатор не настроен, консоль не подключена и пользователи не вошли, он обращается в центр регистрации устройств вендора и получает адрес облачной платформы для развёртывания. Если маршрутизатор настроен, удержание от пяти секунд сбрасывает настройки к заводским. Короткое нажатие просто перезагружает.
- 7Один консольный интерфейс
- 8Порты LAN: восемь медных портов GE
- 9Порты WAN: два медных порта GE
- 10Порты WAN: 2 оптических порта 10GE
- 11Разъём питания
- 12Гнездо фиксатора кабеля питания. Фиксатор вставляют сюда, чтобы закрепить кабель.
Порты и интерфейсы
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| Один консольный интерфейс | RJ45 | Консольный интерфейс подключают к терминалу для настройки с места. Стандарт RS-232, режим дуплексный UART, тип оборудования DCE. | Консольный кабель |
| Порты LAN: восемь медных портов GE | RJ45 | Медный порт GE с автовыбором 10, 100 или 1 000 Мбит/с принимает и передаёт данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Порт GE0 служит для управления через веб-интерфейс и развёртывания по почте. Любой порт со стороны LAN настраивается как порт WAN. | Кабель Ethernet |
| Порты WAN: два медных порта GE | RJ45 | Медный порт GE с автовыбором 10, 100 или 1 000 Мбит/с принимает и передаёт данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. | Кабель Ethernet |
| Порты WAN: два оптических порта 10GE | SFP+: LC/PC | Оптические порты 10GE с автовыбором 1 или 10 Гбит/с работают и в режиме GE, принимают и передают данные на 1 или 10 Гбит/с. Параметры порта зависят от оптического модуля. Стандарт IEEE 802.3ae. | Оптический модуль. Поддерживаются модули: оптические GE eSFP, оптические 10GE SFP+, оптические GPON и EPON, медные GE SFP |
| Два разъёма антенн Wi-Fi | RP-SMA-K, резьба снаружи, штырь внутри | К разъёму антенны Wi-Fi подключают антенну для приёма и передачи данных. Стандарты: 802.11a/b/g/n/ac/ax. Диапазоны: 2,4 и 5 ГГц. Скорость: 573,5 Мбит/с на 2,4 ГГц и 2401,9 Мбит/с на 5 ГГц. Режим MIMO (передача × приём): 2 × 2. Усиление: 2,15 или 3 дБи. Если маршрутизатор раздаёт Wi-Fi на каналах 12 и 13 диапазона 2,4 ГГц, к разъёму антенны LTE подключают выносную антенну LTE. | Штыревая антенна Wi-Fi |
| Один интерфейс USB 2.0 | USB 2.0 Type A | Интерфейс USB даёт скорость до 480 Мбит/с. Стандарт USB 2.0, режим хоста. | Накопитель с поддержкой USB 2.0 |

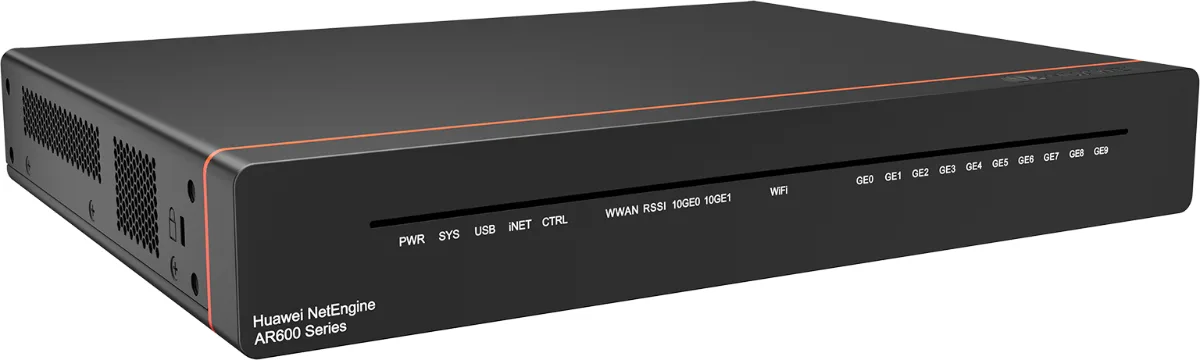

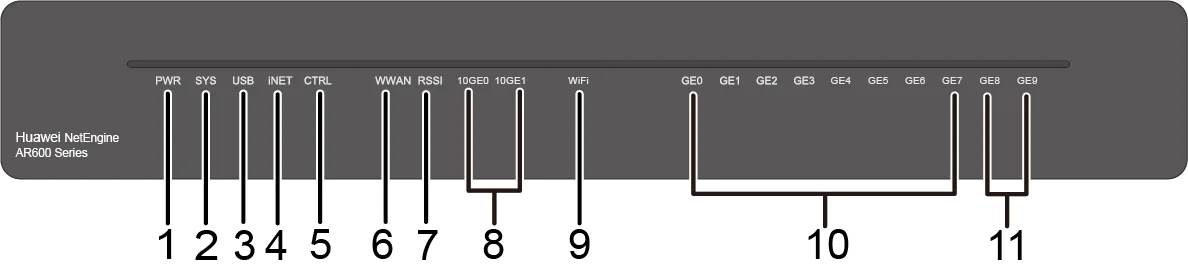

Индикаторы и кнопки
- 1Индикатор питания PWR
- 2Индикатор SYS
- 3Индикатор USB
- 4Индикатор iNET
- 5Индикатор CTRL
- 6Индикатор WWAN
- 7Индикатор RSSI
- 8Индикаторы портов WAN 10GE0 и 10GE1
- 9Индикатор WLAN
- 10Индикаторы портов LAN с GE0 по GE7
- 11Индикаторы портов WAN GE8 и GE9
- зелёный, горит ровноПитание системы в норме.
- не горитПитание выключено.
- зелёный, мигает медленноСистема работает нормально.
- зелёный, мигает быстроСистема включается или перезапускается.
- красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
- не горитСистемное ПО не работает или идёт сброс.
- зелёный, горит ровноСистема обновлена или настроена с USB-накопителя.
- зелёный, мигаетИдёт обновление или настройка с USB-накопителя.
- красный, горит ровноОбновление или настройка с USB-накопителя не удались.
- не горитНакопитель не подключён, либо неисправен порт USB или сам индикатор.
- зелёный, горит ровноСетевая служба работает.
- не горитСетевая служба недоступна.
- зелёный, горит ровноУстройство подключено к контроллеру.
- зелёный, мигаетУстройство подключается к контроллеру.
- не горитУстройство не подключено к контроллеру.
- зелёный, горит ровноСоединение 4G, 3G или 2G установлено или активно.
- зелёный, мигаетПо соединению 4G, 3G или 2G идут данные.
- не горитСоединение 4G, 3G или 2G не установлено или неактивно.
- зелёный, горит ровноСильный сигнал 4G, 3G или 2G.
- зелёный, мигает быстроСредний сигнал 4G, 3G или 2G.
- зелёный, мигает медленноСлабый сигнал 4G, 3G или 2G.
- не горитСигнала 4G, 3G или 2G нет.
- зелёный, горит ровноНа этом порту WAN связь установлена.
- зелёный, мигаетНа этом порту WAN идёт передача или приём данных.
- не горитНа этом порту WAN связь не установлена.
- зелёный, горит ровноНа соответствующем порту LAN есть соединение.
- зелёный, мигаетПо соответствующему порту LAN идут данные.
- не горитНа соответствующем порту LAN нет соединения.
- зелёный, горит ровноНа этом порту WAN связь установлена.
- зелёный, мигаетНа этом порту WAN идёт передача или приём данных.
- не горитНа этом порту WAN связь не установлена.
- зелёный, горит ровноСоединение установлено.
- зелёный, мигаетПо линку идут данные.
- не горитЛинк выключен.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| RESET | Кнопка сброса | Кнопка перезагружает устройство. Удержание от пяти секунд: если маршрутизатор не настроен, консоль не подключена и пользователи не вошли, он обращается в центр регистрации устройств вендора и получает адрес облачной платформы для развёртывания. Если маршрутизатор настроен, удержание от пяти секунд сбрасывает настройки к заводским. Короткое нажатие просто перезагружает. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно. |
Слоты
| Тип слота | Номер слота | Направление слота | Примечание |
|---|---|---|---|
| Слот MIC | 1 | Поперечное | - |
Совместимые модули и кабели
Консольный кабель
| Параметр | Значение |
|---|---|
| Парт-номер | 02311CKR |
| Модель | A0602443039 |
| Описание | Функциональный модуль, корпоративные сети, RJ45-DB9-3M, переходник RJ45 на DB9, консольный кабель, 3 м |
| Длина кабеля, м | 3 м |
| Тип разъёма X1 | RJ45 |
| Тип разъёма X2 | DB9 |
- Подключение
- Назначение контактов
- Технические характеристики
Кабель Ethernet
| Описание | Парт-номер | Модель | Длина кабеля | Тип разъёма X1 | Тип разъёма X2 |
|---|---|---|---|---|---|
| Одиночный кабель, прямой, 2,00 м, MP8-I, CC4P0.5GY, MP8-I, без экрана, DL3470d | 04024336 | S-8-0.4-RJ45-5 | 2 м | RJ45 | RJ45 |
| Сигнальный кабель, экранированный прямой, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP | 04070006 | CSST00301 | 3 м | RJ45 | RJ45 |
| Сигнальный кабель, экранированный перекрёстный, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP | 04070007 | C00SCNC03 | 3 м | RJ45 | RJ45 |
| Сигнальный кабель, экранированный прямой, 2,0 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP | 04070050 | S-8-0.4-RJ45-2 | 2 м | RJ45 | RJ45 |
| Симметричная витая пара, 100 Ом, SFTP CAT5E, 0,53 мм, 24AWG, 4 пары, чёрный, для улицы | 25050238 | CAT5e SFTP, 4 пары, 24AWG | Длина под заказ | Нет. Парт-номер подходящего разъёма RJ45 это 14080232. | Нет. Парт-номер подходящего разъёма RJ45 это 14080232. |
Прямой кабель или перекрёстный, решает схема сети. Там, где много электромагнитных помех, выбирают экранированный кабель Ethernet. Чтобы нарастить длину, на кабель берут соединитель (парт-номер 14080099) и удлинитель.
- Подключение
- Внешний вид и устройство
- Назначение контактов
- Технические характеристики
Оптические модули GE eSFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| LE2MGSC40DE0 (одноволоконный двунаправленный) | 02310KVV | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| LE2MGSC40ED0 (одноволоконный двунаправленный) | 02310KVU | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1310 | 02317346 | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH40-SM1550 | 02317347 | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| S-SFP-GE-LH80-SM1550 | 02317348 | 1000BASE-ZX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 80 км |
| SFP-GE-LX-SM1310 | 02313URF | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1310-BIDI | 02315285 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-LX-SM1490-BIDI | 02315286 | 1000BASE-BX10 | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| eSFP-GE-SX-MM850 | 02313URD | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
| OGSC40DD0 (промышленное исполнение) | 02310LJJ | нестандартный | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| OGSM01880 (промышленное исполнение) | 02310LJG | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км |
| SFP-GE-BX-D1-I (промышленное исполнение) | 02311DMA | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-BX-U1-I (промышленное исполнение) | 02311DMF | 1000BASE-BX | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-EX-C | 02312UUD | 1000BASE-EX (нестандартный) | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 40 км |
| SFP-GE-LX10-C | 02312UUC | 1000BASE-LX10/LH | LC | одномодовое | 1 Гбит/с | одномодовое волокно: 10 км |
| SFP-GE-SX-C | 02314KKF | 1000BASE-SX | LC | многомодовое | 1 Гбит/с | многомодовое (полоса 160 МГц·км, диаметр 62,5 мкм): 0,22 км; многомодовое (OM1): 0,275 км; многомодовое (полоса 400 МГц·км, диаметр 50 мкм): 0,5 км; многомодовое (OM2): 0,55 км; многомодовое (OM3/OM4): 1 км |
Медные модули GE SFP
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| SFP-1000BaseT | 02313URG | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
| SFP-1000BaseT-G2 | 02314BDD | 1000BASE-T | RJ45 | - | 10 Мбит/с, 100 Мбит/с, 1 Гбит/с | кабель Ethernet: 0,1 км |
Оптические модули 10GE SFP+
| Модуль | Парт-номер | Стандарт | Разъём | Волокно | Скорость | Дальность |
|---|---|---|---|---|---|---|
| OSX010000 | 02318170 | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| OSX040N01 | 02310CNF | 10GBASE-ER | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ZR | 02310SNN | 10GBASE-ZR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 80 км |
| SFP-10G-ER-SM1270-BIDI | 02311BJC | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-ER-SM1330-BIDI | 02311BJB | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 40 км |
| SFP-10G-LR-C | 02312UUG | 10GBASE-LR | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-iLR | 02311BJJ | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-iLR-C | 02312UUF | 10GBASE-iLR (нестандартный) | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 1,4 км |
| SFP-10G-BXD1 | 02310QDT | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
| SFP-10G-BXU1 | 02310QBJ | 10GBASE-BX | LC | одномодовое | 10 Гбит/с | одномодовое волокно: 10 км |
Спецификации этих позиций Huawei в этом документе не приводит: OMXD30000 (02318169), OMXD30000 (02312UUE).
Медные модули 10GE SFP+
- SFP-10GBaseT-SR
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | В стойку, на стол, на стену |
| Габариты без упаковки В×Ш×Г, мм | Базовые габариты без выступающих частей: 44,0 × 300,0 × 220,3 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 44,0 × 300,0 × 229,0 мм |
| Габариты с упаковкой В×Ш×Г, мм | 110 × 435 × 360 мм |
| Вес с упаковкой, кг | 2,81 кг |
| Вес без упаковки, кг | 1,78 кг |
| Шум при обычной температуре, звуковая мощность, дБ(А) | 34 дБ(А) |
| Рабочая температура, °C | от 0 до 45 °C |
| Рабочая влажность | от 5 до 95%, без конденсата |
| Рабочая высота над уровнем моря, м | < 5 000 м |
| Температура хранения, °C | от −40 до +70 °C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота корпуса, U | 1 U |
| CPU | 1,4 ГГц, четыре ядра |
| Оперативная память | 2 ГБ |
| Флеш-память NAND | 1 ГБ |
| Консольный порт | RJ45 |
| RTC | Поддерживается |
| Порты LAN | 8 медных портов GE |
| Порты WAN | 2 порта 10GE SFP+ и 2 медных порта GE |
| Число слотов плат | 1 |
| Слоты MIC: по умолчанию и максимум | 1/1 |
| Слоты SIC: по умолчанию и максимум | 0/0 |
| Слоты WSIC: по умолчанию и максимум | 0/0 |
| Слоты XSIC: по умолчанию и максимум | 0/0 |
| Резервирование плат управления | Не поддерживается |
| Вход RPS | Не поддерживается |
| PoE | Не поддерживается |
| Степень защиты IP | IP20 |
| Наработка на отказ, лет | 54,13 |
| Время восстановления, ч | 2 |
| Наличие | 0,99999 |
| Типовая мощность, Вт | 38,6 Вт (AC) |
| Максимальная мощность, Вт | 45,2 Вт (AC) |
| Тип питания | Адаптер питания AC |
| Число блоков питания | 1 |
| Номинальное входное напряжение, В | от 100 до 240 В, 50 или 60 Гц |
| Диапазон входного напряжения, В | от 90 до 264 В, от 47 до 63 Гц |
| Наибольший входной ток, А | 1,5 А |
| Наибольшая выходная мощность, Вт | 60 Вт |
| Резервирование питания | Не поддерживается |
| Тип вентиляторов | Встроенный |
| Число вентиляторных модулей | 1 |
| Охлаждение | Воздушное |
| Обдув | Обдув слева направо |
| Тревога по перегреву | Поддерживается |
Совместимые комплектующие
- Парт-номер 02310QBJОптический SFP-модуль Huawei SFP-10G-BXU1SFP+, 10 Гбит/с, одномодовое, 1270 нмот 7 358 ₽
- Парт-номер 02310QDTОптический SFP-модуль Huawei SFP-10G-BXD1SFP+, 10 Гбит/с, одномодовое, 1330 нмот 7 358 ₽
- Парт-номер 02315204Оптический SFP-модуль Huawei eSFP-GE-SX-MM850SFP, 1 Гбит/с, многомодовое, 850 нмот 1 687 ₽В наличии: 25 шт.
- Парт-номер 21240383Комплект крепления в стойку Huawei E200BMA00комплект крепления в стойкуПо запросу
Похожие позиции
- Парт-номер 50010492-001Маршрутизатор Huawei NetEngine AR651W-8P8 × 1 Гбит/с·2 × 1 Гбит/с·PoE+ (802.3at)По запросу
- Парт-номер 50010485-001Маршрутизатор Huawei NetEngine AR651W8 × 1 Гбит/с·2 × 1 Гбит/сот 86 776 ₽В наличии: 42 шт.
- Парт-номер 50010483-001Маршрутизатор Huawei NetEngine AR6518 × 1 Гбит/с·2 × 1 Гбит/сот 81 955 ₽В наличии: 36 шт.
Вопрос по позиции
Спросите про совместимость, лицензии или сроки. Ответит инженер.
