Парт-номер 50010807

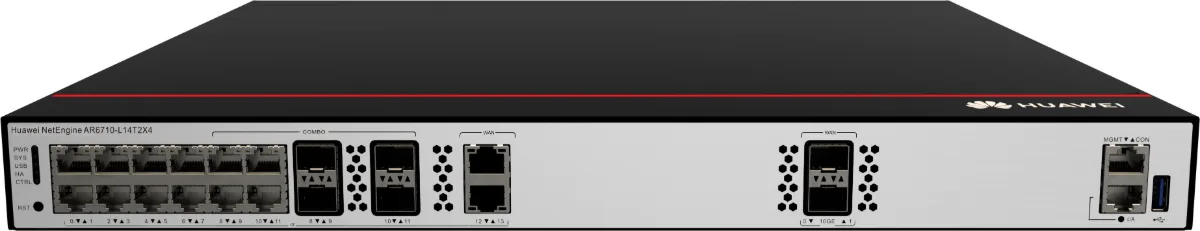

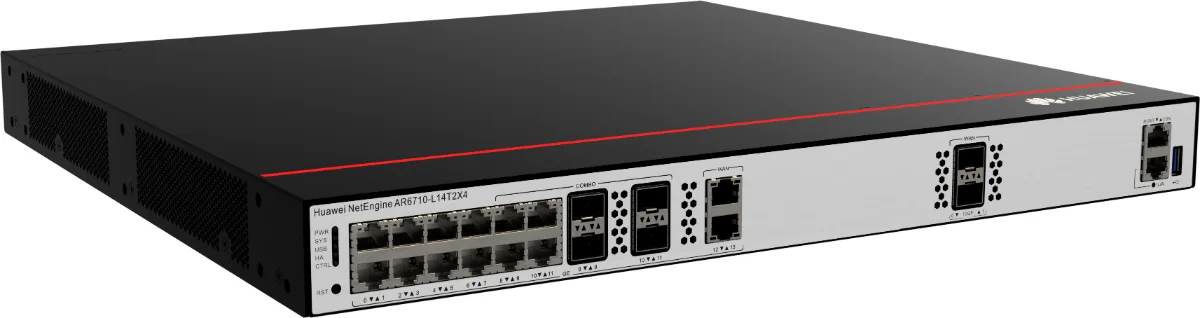

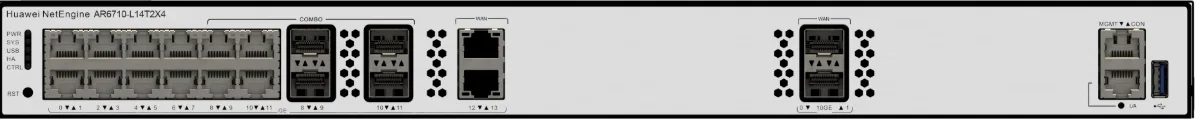

Маршрутизатор Huawei NetEngine AR6710-L14T2X4

12 портов
по 1 Гбит/с
Uplink 2 × 10 Гбит/с, 2 × 1 Гбит/с

от 156 679 ₽

Цена за штуку со склада в Китае

В наличии 37 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2028EOS - поддержка вендора до 31 декабря 2033

Для какой задачи это исполнение

Старшая ветка филиальных маршрутизаторов: крупный офис, производственная площадка, узел, куда приходят несколько каналов провайдеров. От младших серий отличается портовой ёмкостью и аплинками на 10 Гбит/с, за счёт которых узел не упирается в гигабит.

Характеристики словами

Двенадцать медных портов доступа 1 Гбит/с и четыре аплинка: два по 10 Гбит/с и два по 1 Гбит/с, всего 16 портов. Маршрутизация, шифрованные туннели, политики доступа, разбор трафика. Питание от сети переменного тока, монтаж в стойку.

Что докупить

Для аплинков 10 Гбит/с нужны модули SFP+ и патч-корды, гигабитные порты работают с обычной витой парой. Расширенные функции безопасности и аналитики открываются лицензиями, набор считаем под задачу. Настройка через консоль, веб-интерфейс или систему управления кампусом.

Это уже узловое устройство: два аплинка 10 Гбит/с позволяют собрать на маршрутизаторе не только выход в интернет, но и стык с ядром сети. Двенадцать портов доступа закрывают серверную небольшого производства или крупный филиал без отдельного коммутатора. Ещё два аплинка 1 Гбит/с уходят на второго провайдера или на резервный канал. Прошивка и конфигурация раскатываются централизованно, мониторинг снимается по SNMP и syslog на стандартный коллектор.

Соседние исполнения

Если портов доступа нужно больше, в серии есть исполнения на 26 и 50 портов. Для филиала поменьше подойдут AR651 и AR651W. Полный список на странице серии AR6710, соседняя ветка серия AR651. Соседние серии собраны в категории «Маршрутизаторы AR».

Наличие и поставка

Huawei AR6710-L14T2X4 есть на складе в Китае, 14 рабочих дней до Москвы, цена 156 679 ₽ с НДС 22 %.

Вопросы и ответы

Может ли он заменить коммутатор доступа

На маленьком объекте да: двенадцать портов закрывают небольшой офис. Но питание по проводу для камер и телефонов, стек и резерв по портам маршрутизатор не заменяет. Когда устройств больше двух десятков, отдельный коммутатор доступа обходится дешевле и переживает аварии проще.

Зачем филиалу аплинк 10 Гбит/с

Есть два типовых случая. Первый: провайдер уже отдаёт канал быстрее гигабита. Второй: маршрутизатор смотрит не только в интернет, но и в собственную сеть предприятия, например в узел агрегации на площадке. Тогда гигабитный порт становится узким местом для внутреннего трафика.

Нужны ли лицензии

Базовая маршрутизация и IPsec работают на штатной прошивке. Лицензии открывают расширенные наборы: разбор трафика по приложениям, углублённую аналитику, отдельные сервисы безопасности. На крупном узле они чаще оправданы, чем на маленьком, но набор всё равно считают под конкретную политику сети.

Когда отгрузите

Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 50010807. Трансиверы SFP+ и лицензии подбираем отдельными строками спецификации.

Характеристики позиции 50010807
Количество портов доступа	12
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	2 × 10 Гбит/с; 2 × 1 Гбит/с
Скорость Uplink	10 Гбит/с, 1 Гбит/с
Количество портов Uplink	4
Всего портов, с Uplink	16
Типовая мощность, Вт	41
Вес нетто, кг	5,3
Вес брутто, кг	8,35
Максимальная мощность, Вт	52
Габариты В×Ш×Г, мм	43,6 × 442,0 × 420
Серия	AR6710

Назначение

Исполнение AR6710-L14T2X4, парт-номер 50010807. Состав: 2 порта 10GE SFP+ WAN, 2 медных порта GE WAN, 4 комбинированных порта GE LAN, 8 медных портов GE LAN, 1 порт USB 2.0.

Первая версия ПО, в которой поддержан этот парт-номер, это V600R024C00.

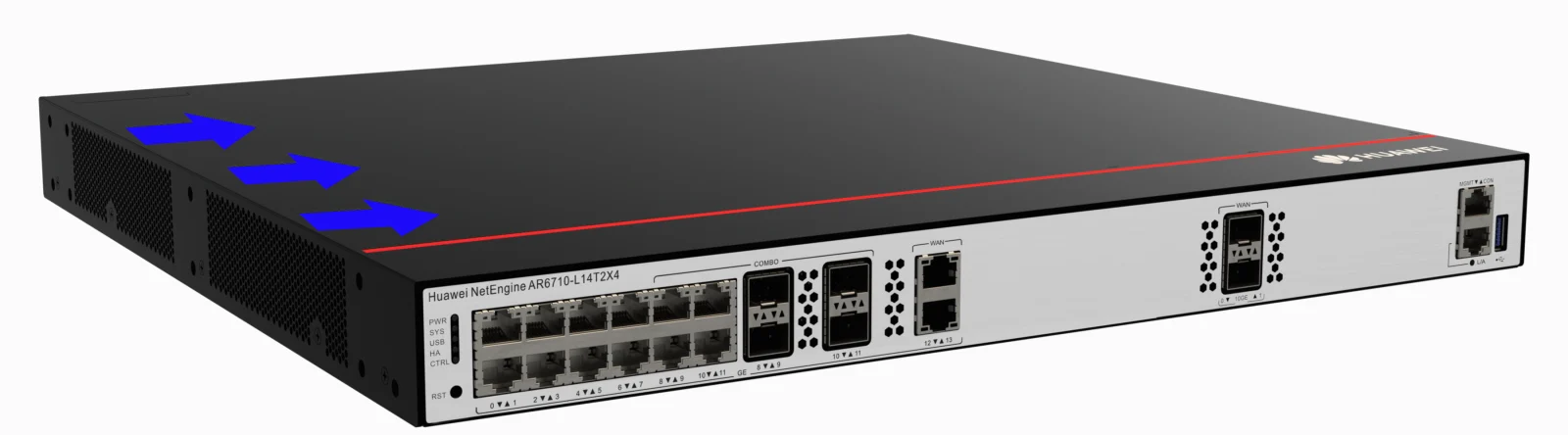

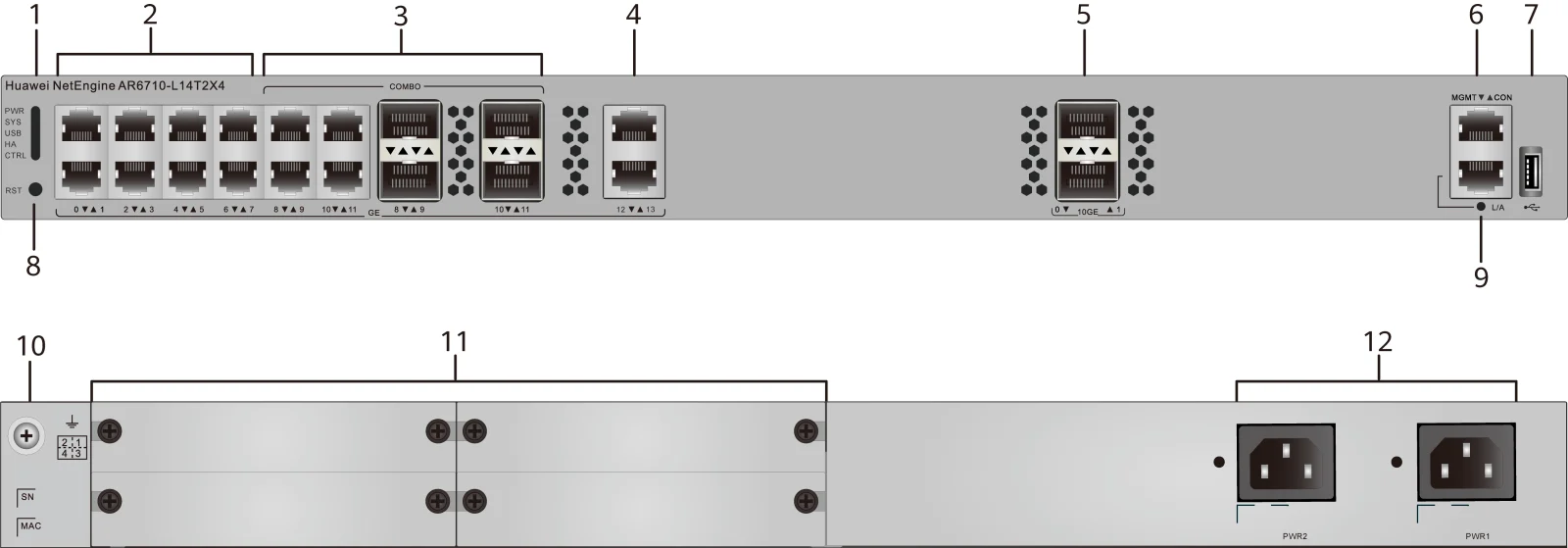

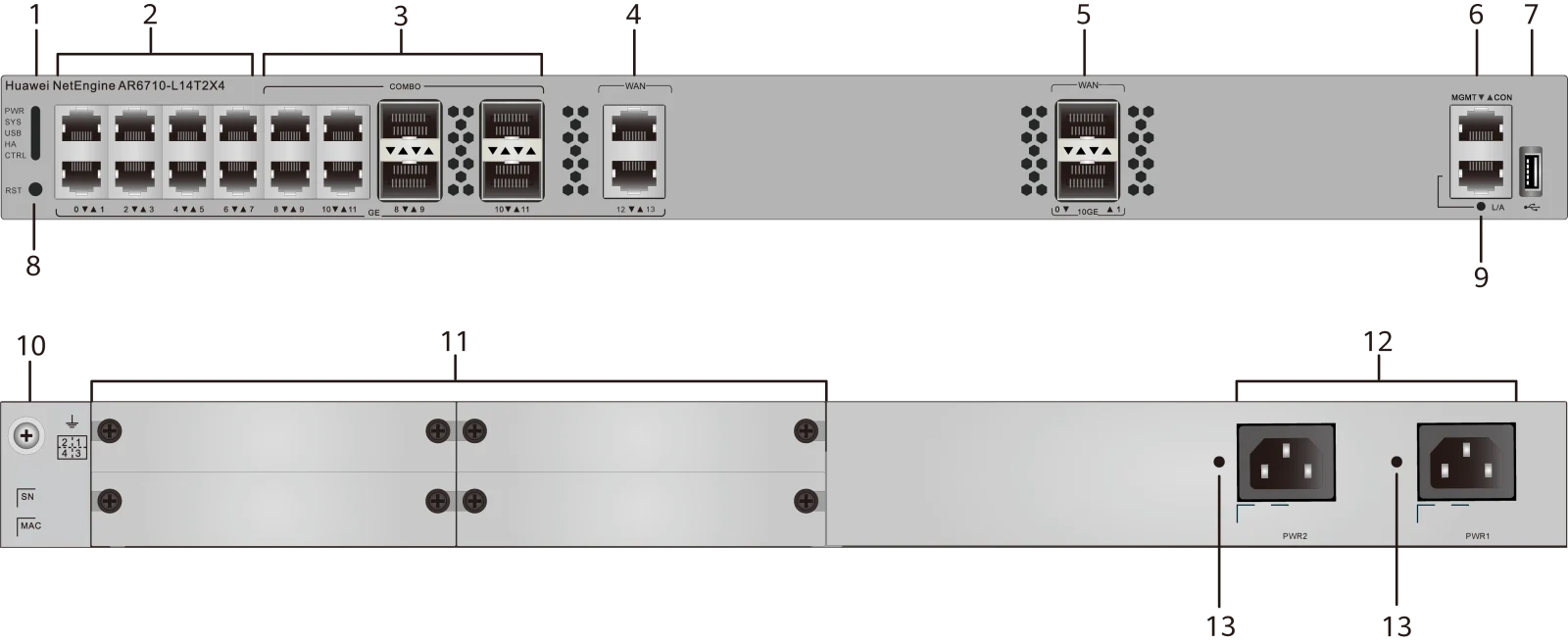

Портовая панель

1Наклейка с моделью
2Порты LAN: восемь медных портов GE с GE0 по GE7
3Порты LAN: четыре комбинированных порта GE с GE8 по GE11
4Порты WAN: два медных порта GE12 и GE13
5Порты WAN: два оптических порта 10GE0 и 10GE1
6Консольный интерфейс
7Интерфейс USB 2.0, режим хоста
8Кнопка RST. Удержание от пяти секунд сбрасывает настройки к заводским, короткое нажатие перезагружает маршрутизатор. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.
9Порт управления
10Точка заземления

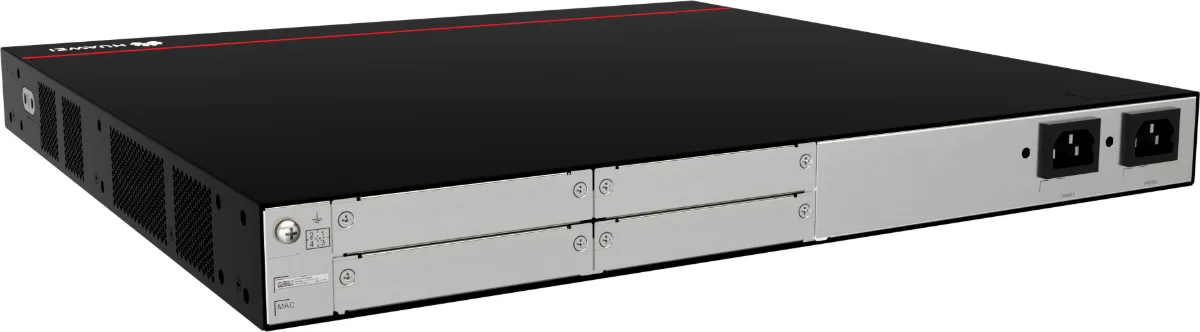

11Четыре слота SIC
12Два разъёма питания

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Консольный интерфейс	RJ45	Консольный интерфейс подключают к терминалу для настройки с места. Стандарт RS-232, режим дуплексный UART, тип оборудования DCE.	Консольный кабель
Порты LAN: восемь медных портов GE	RJ45	Медные порты GE с автовыбором 10, 100 или 1000 Мбит/с принимают и передают данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Любой порт GE со стороны LAN настраивается как порт WAN.	Кабель Ethernet
Порты WAN: два медных порта GE	RJ45	Медные порты GE с автовыбором 10, 100 или 1000 Мбит/с принимают и передают данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Любой порт GE со стороны WAN настраивается как порт LAN.	Кабель Ethernet
Порты LAN: четыре комбинированных порта GE	Медный порт GE: RJ45. Оптический порт GE: LC/PC	Комбинированный порт GE это пара интерфейсов на панели, оптический и медный, за которыми стоит один внутренний интерфейс. Работает только один из них, второй в это время выключен. Медный порт GE с автовыбором 10, 100 или 1000 Мбит/с передаёт данные на этих скоростях, оптический порт GE с автовыбором 100 или 1000 Мбит/с на своих. По умолчанию комбинированный порт работает в автоматическом режиме и сам выбирает активный интерфейс.	Медный порт GE: кабель Ethernet. Оптический порт GE: оптический модуль. Подходят модули FE SFP и eSFP, GE eSFP, а также модули GPON и EPON
Порты WAN: два оптических порта 10GE	LC/PC	Оптические порты 10GE с автовыбором 1 или 10 Гбит/с работают и в режиме GE, принимают и передают данные на 1 или 10 Гбит/с. Параметры порта зависят от оптического модуля. Стандарт IEEE 802.3ae. Любой порт 10GE со стороны WAN настраивается как порт LAN.	Оптический модуль. Подходят оптические модули GE eSFP и 10GE SFP+, медные модули GE SFP и 10GE SFP+, а также модули GPON и EPON
Интерфейс USB 2.0, режим хоста	USB 2.0 Type A	Интерфейс USB 2.0 даёт скорость до 480 Мбит/с. Стандарт USB 2.0, режим хоста.	Накопитель с поддержкой USB 2.0. Накопители на SSD маршрутизатор не читает.
Порт MGMT: один медный порт GE	RJ45	Медный порт GE с автовыбором 10, 100 или 1000 Мбит/с принимает и передаёт данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Порт MGMT служит для управления устройством и развёртывания по почте.	Кабель Ethernet

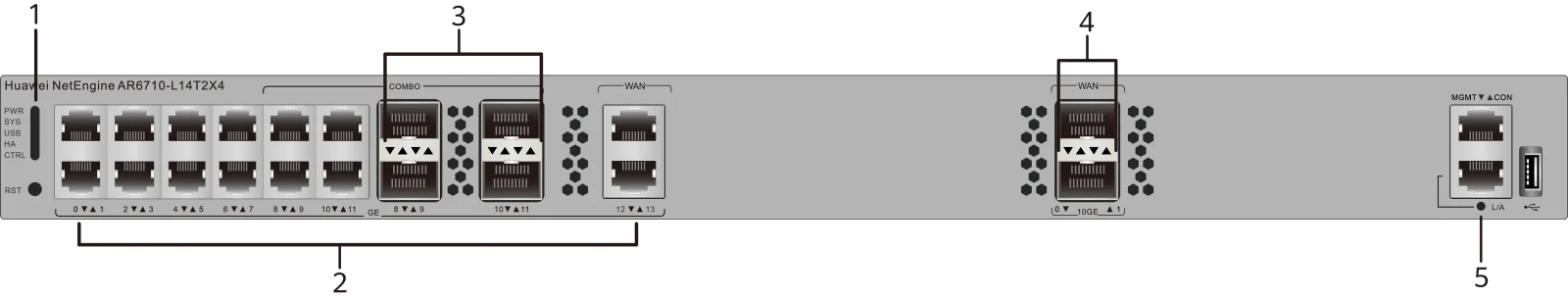

Индикаторы и кнопки

1Сверху вниз: индикаторы PWR, SYS, USB, HA и CTRL
2Индикаторы медных портов GE
3Индикаторы оптических портов GE
4Индикаторы оптических портов 10GE
5Индикатор порта управления

PWRИндикатор питания PWR

зелёный, горит ровноУстройство питается от встроенного блока, режим нормальный.
не горитУстройство не включено.

SYSИндикатор SYS

зелёный, мигает медленноСистема работает нормально.
зелёный, мигает быстроСистема включается или перезапускается.
красный, горит ровноПитание на входе не в норме, либо на плате возникла неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
не горитСистемное ПО не работает или идёт сброс.

USBИндикатор USB

зелёный, горит ровноСистема обновлена или настроена с USB-накопителя.
зелёный, мигаетИдёт обновление или настройка с USB-накопителя.
красный, горит ровноОбновление или настройка с USB-накопителя не удались.
не горитНакопитель не подключён, либо неисправен порт USB или сам индикатор.

HAИндикатор HA

зелёный, горит ровноУстройство ведущее в схеме с горячим резервированием.
зелёный, мигаетУстройство ведомое в схеме с горячим резервированием.
красный, горит ровноСбой устройства в схеме с горячим резервированием.
не горитРезервирование выключено.

CTRLИндикатор CTRL

зелёный, горит ровноУстройство под управлением контроллера.
не горитУстройство не под управлением контроллера.

Индикаторы медных портов с GE0 по GE11

зелёный, горит ровноСоединение установлено.
зелёный, мигаетИдёт передача или приём данных.
не горитСоединения нет.

Индикаторы медных портов GE12 и GE13

зелёный, горит ровноСоединение установлено.
зелёный, не горитСоединения нет.
жёлтый, мигаетИдёт передача или приём данных.
жёлтый, не горитДанные не передаются и не принимаются.

Индикаторы оптических портов 10GE0 и 10GE1

зелёный, горит ровноСоединение установлено.
зелёный, не горитСоединения нет.
жёлтый, мигаетИдёт передача или приём данных.
жёлтый, не горитДанные не передаются и не принимаются.

Индикаторы оптических портов с GE8 по GE11

зелёный, горит ровноСоединение установлено.
зелёный, не горитСоединения нет.
жёлтый, не горитИдёт передача или приём данных.
жёлтый, не горитДанные не передаются и не принимаются.

L/AИндикатор порта управления

зелёный, горит ровноСоединение установлено.
зелёный, мигаетИдёт передача или приём данных.
мигаетСоединения нет.

Кнопки и обозначения на корпусе

Обозначение на корпусе	Название	Описание
RST	Кнопка сброса	Кнопка перезагружает устройство. Удержание от пяти секунд сбрасывает настройки к заводским. Короткое нажатие перезапускает устройство, и после перезапуска загружается последняя сохранённая конфигурация. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.

Слоты

Тип слота	Номер слота	Направление слота	Примечание
Слот SIC	1	Поперечное	Слоты 1 и 2 объединяются в новый слот 2 типа WSIC.
Слот SIC	2	Поперечное	Слоты 1 и 2 объединяются в новый слот 2 типа WSIC.
Слот SIC	3	Поперечное	Слоты 3 и 4 объединяются в новый слот 4 типа WSIC. Если в маршрутизаторе одна карта WSIC, её ставят только в слот 4.
Слот SIC	4	Поперечное	Слоты 3 и 4 объединяются в новый слот 4 типа WSIC. Если в маршрутизаторе одна карта WSIC, её ставят только в слот 4.

Чтобы охлаждение работало как задумано, закройте пустые слоты заглушками.

Совместимые модули и кабели

Консольный кабель

Консольный кабель

Консольный кабель

Параметр	Значение
Парт-номер	02311CKR
Модель	A0602443039
Описание	Функциональный модуль, корпоративные сети, RJ45-DB9-3M, переходник RJ45 на DB9, консольный кабель, 3 м
Длина кабеля, м	3 м
Тип разъёма X1	RJ45
Тип разъёма X2	DB9

Подключение
Назначение контактов
Технические характеристики

Кабель Ethernet

Кабель Ethernet

Кабель Ethernet

Описание	Парт-номер	Модель	Длина кабеля	Тип разъёма X1	Тип разъёма X2
Одиночный кабель, прямой, 2,00 м, MP8-I, CC4P0.5GY, MP8-I, без экрана, DL3470d	04024336	S-8-0.4-RJ45-5	2 м	RJ45	RJ45
Сигнальный кабель, экранированный прямой, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070006	CSST00301	3 м	RJ45	RJ45
Сигнальный кабель, экранированный перекрёстный, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070007	C00SCNC03	3 м	RJ45	RJ45
Сигнальный кабель, экранированный прямой, 2,0 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070050	S-8-0.4-RJ45-2	2 м	RJ45	RJ45
Симметричная витая пара, 100 Ом, SFTP CAT5E, 0,53 мм, 24AWG, 4 пары, чёрный, для улицы	25050238	CAT5e SFTP, 4 пары, 24AWG	Длина под заказ	Нет. Парт-номер подходящего разъёма RJ45 это 14080232.	Нет. Парт-номер подходящего разъёма RJ45 это 14080232.

Прямой или перекрёстный кабель выбирают по схеме сети. Там, где сильные электромагнитные помехи, лучше брать экранированные кабели Ethernet. Если кабель нужно нарастить, на каждый кабель берут один соединитель (парт-номер 14080099) и один удлинитель.

Подключение
Внешний вид и устройство
Назначение контактов
Технические характеристики

Оптические модули FE SFP&eSFP

S-SFP-FE-LH40-SM1310
SFP-FE-LX-SM1310-BIDI
SFP-FE-LX-SM1550-BIDI
SFP-FE-SX-MM1310
eSFP-FE-LX-SM1310
eSFP-FE-LX-SF15S1310

Оптические модули GE eSFP

LE2MGSC40DE0
LE2MGSC40ED0
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH40-SM1550
S-SFP-GE-LH80-SM1550
SFP-GE-LX-SM1310
SFP-GE-LX-SM1310-BIDI
SFP-GE-LX-SM1490-BIDI
eSFP-GE-SX-MM850
OGSC10DD0
OGSC40DD0
OGSM01880
SFP-GE-BX-D1-I
SFP-GE-BX-U1-I
SFP-GE-EX-C
SFP-GE-LX10-C
SFP-GE-SX-C

Медные модули GE SFP

SFP-1000BaseT
SFP-1000BaseT-G2

Оптические модули 10GE SFP+

OMXD30000 (02318169)
OMXD30000 (02312UUE)
OSX010000
OSX040N01
SFP-10G-ZR
SFP-10G-BXD1
SFP-10G-BXU1
SFP-10G-ER-SM1270-BIDI
SFP-10G-ER-SM1330-BIDI
SFP-10G-ER-1310
SFP-10G-ER-C
SFP-10G-LR-C
SFP-10G-USR
SFP-10G-iLR
SFP-10G-iLR-C

Медные модули 10GE SFP+

SFP-10GBaseT-SR
SFP-10G-LR-I (02313ABG)
SFP-10G-LR-I (02314LBW)

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Способ установки	В стойку
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 43,6 × 442,0 × 420 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 43,6 × 442,0 × 420 мм
Габариты с упаковкой В×Ш×Г, мм	175 × 550 × 710 мм
Вес с упаковкой, кг	8,35 кг
Вес без упаковки, кг	5,3 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	57,2 дБ(А)
Рабочая температура, °C	от 0 до 45 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	< 5000 м
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
CPU	2,2 ГГц, 8 ядер
Оперативная память	4 ГБ
Флеш-память NAND	2 ГБ
Консольный порт	RJ45
RTC	Поддерживается
Порты LAN	8 медных портов GE и 4 комбинированных порта GE
Порты WAN	2 порта 10GE SFP+ и 2 медных порта GE
Число слотов плат	4
Слоты MIC: по умолчанию и максимум	0/0
Слоты SIC: по умолчанию и максимум	4/4
Слоты WSIC: по умолчанию и максимум	0/2
Слоты XSIC: по умолчанию и максимум	0/1
Резервирование плат управления	Не поддерживается
Вход RPS	Не поддерживается
PoE	Не поддерживается
Степень защиты IP	IP20
Наработка на отказ, лет	52,58
Время восстановления, ч	2
Наличие	0.9999956580
Типовая мощность, Вт	41 Вт
Максимальная мощность, Вт	52 Вт
Тип питания	Встроенный блок AC
Число блоков питания	2
Номинальное входное напряжение, В	AC: от 100 до 240 В, 50 или 60 Гц
Диапазон входного напряжения, В	AC: от 90 до 264 В, от 45 до 65 Гц
Наибольший входной ток, А	AC: 3 A
Наибольшая выходная мощность, Вт	150 Вт
Резервирование питания	Два блока питания с резервированием 1:1
Тип вентиляторов	Встроенный
Число вентиляторных модулей	3
Охлаждение	Воздушное
Обдув	Обдув слева направо
Тревога по перегреву	Поддерживается

Совместимые комплектующие

Парт-номер 0302079454
Интерфейсная плата Huawei SIC-1V35B-V2
Интерфейсная плата
По запросу
Парт-номер 0302086941
Интерфейсная плата Huawei SIC-NRGL-V2
Интерфейсная плата
По запросу
Парт-номер 0302043271
Интерфейсная плата Huawei SIC-4GET-V2
Интерфейсная плата
По запросу
Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
По запросу
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
По запросу
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
По запросу
Парт-номер 02131754
Блок питания Huawei PAC180S12-CN
блок питания, 180 Вт
По запросу
Парт-номер 02314VUJ
Блок питания Huawei PDC240S12-CN
блок питания, 240 Вт
По запросу
