Парт-номер 02353UYT-002

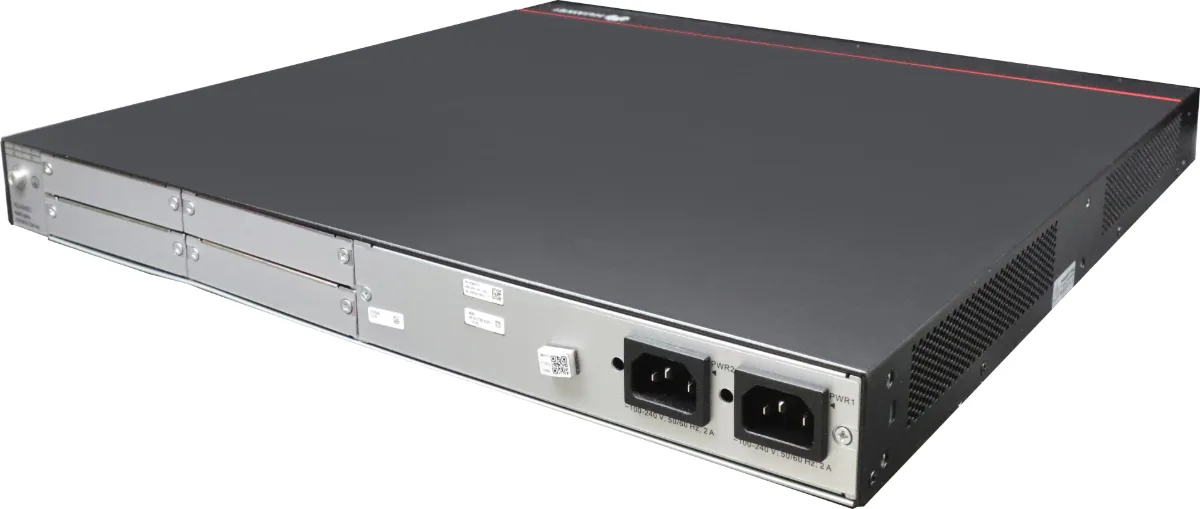

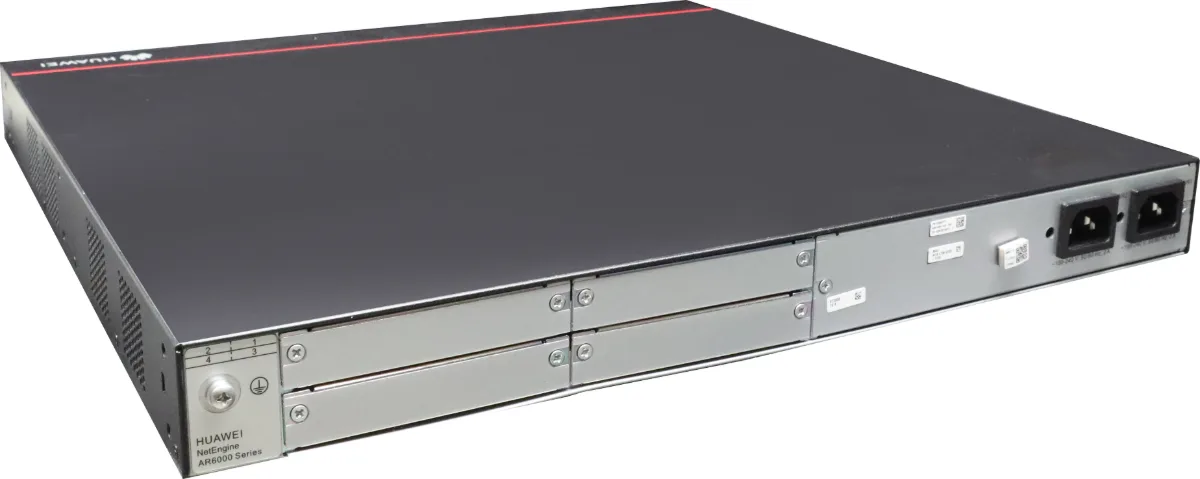

Маршрутизатор Huawei AR6140E-9G-2AC

5 портов
по 1 Гбит/с
Uplink 4 × 1 Гбит/с
4 слота расширения

от 96 418 ₽

Цена за штуку со склада в Китае

В наличии 6 шт на складе в Китае

14 рабочих дней до Москвы с таможенным оформлением.

Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
Гарантия и сервис по контракту, четыре уровня SLA.

EOM - выпуск до 31 декабря 2027EOS - поддержка вендора до 31 декабря 2032

Для какой задачи это исполнение

Филиал, где сходятся разные каналы и старое оборудование: оптика от оператора, медный канал второго провайдера, резерв по LTE, аналоговые телефоны и последовательные интерфейсы к терминалам. Четыре слота расширения позволяют собрать такой набор в одном корпусе, а четыре оптических порта GE подключить каналы и стыки без медиаконвертеров. Это исполнение выбирают, когда модулей нужно больше двух, а портов LAN хватает пяти.

Характеристики словами

Пять медных портов GE RJ45, четыре оптических порта GE SFP, порт USB 2.0 и четыре слота SIC, всего девять портов. Питание от сети переменного тока, блок встроен, на что указывает индекс AC в коде. Корпус 1U, 44,4 × 442 × 428,2 мм, полная глубина под стойку, вес 5,35 кг. Потребление 22 Вт в типовом режиме и 28 Вт максимум, суммарная мощность карт в слотах не должна превышать 42 Вт. Первая версия ПО V300R022C00.

Что докупить

Модули в слоты под задачу: SIC-1LTE4-EA для резервного канала LTE с антеннами, SIC-4FXS на четыре аналоговых телефона, SIC-1V35B-AM для последовательных интерфейсов. В оптические порты трансиверы eSFP-GE-SX-MM850 под многомод внутри здания или одноволоконная пара SFP-10G-BXU1 и SFP-10G-BXD1, если стык идёт на 10-гигабитный порт другого устройства с понижением скорости. Список совместимых модулей есть в документации серии.

Соседние исполнения

Если слотов нужно два, а портов LAN восемь и требуется WAN на 10 Гбит/с, дешевле AR6121E. Остальные модели филиального класса собраны в категории «Маршрутизаторы AR», для узлов с транзитным трафиком смотрят NetEngine.

Наличие и поставка

Huawei AR6140E-9G-2AC в наличии на складе в Китае, шесть штук, 14 рабочих дней до Москвы, цена 96 418 ₽ с НДС 22 %. Модули и трансиверы считаем в том же расчёте, остаток небольшой, при заказе партии уточняем наличие.

Вопросы и ответы

Чем это исполнение отличается от AR6121E

Числом слотов и типом портов: здесь четыре слота SIC против двух и четыре оптических порта GE против одного порта 10 Гбит/с. Портов LAN меньше, пять против восьми. Берут его, когда в филиале много разнотипных каналов и телефония, а рабочие места подключены через отдельный коммутатор.

Сколько модулей можно установить одновременно

До четырёх, по одному в каждый слот SIC, с ограничением по суммарной мощности карт 42 Вт. Типовой набор для филиала: модуль LTE, голосовой модуль на четыре порта и один или два модуля последовательных интерфейсов. Совместимость и потребление каждого модуля указаны в документации серии, сверяем их в расчёте.

Что означает AC в коде

Питание от сети переменного тока со встроенным блоком: маршрутизатор включается в обычную розетку или PDU стойки без внешнего адаптера. Исполнения под постоянный ток 48 В для узлов связи заказываются отдельным кодом. Резервирования по питанию у этой модели нет, при необходимости его дают со стороны ввода.

Какой срок поставки

Маршрутизатор на складе в Китае, шесть штук на момент публикации, отгрузка после оплаты, 14 рабочих дней до Москвы с таможенным оформлением. Цена 96 418 ₽ с НДС 22 % включает доставку и таможню. При заказе больше остатка часть партии идёт под заказ, срок называем в расчёте.

Характеристики позиции 02353UYT-002
Количество портов доступа	5
Скорость портов доступа	1 Гбит/с
Тип портов	медные
Порты Uplink	4 × 1 Гбит/с
Скорость Uplink	1 Гбит/с
Количество портов Uplink	4
Всего портов, с Uplink	9
Количество слотов расширения	4
Типовая мощность, Вт	22
Габариты В×Ш×Г, мм	44,4 × 442 × 428,2
Вес брутто, кг	7,6
Вес нетто, кг	5,35
Максимальная мощность, Вт	28

Назначение

Исполнение AR6140E-9G-2AC, исполнение AC, парт-номер 02353UYT-002. Состав: 5 портов GE RJ45, 4 порта GE SFP, 1 порт USB 2.0, 4 слота SIC.

Первая версия ПО, в которой поддержан этот парт-номер, это V300R022C00. Версии патчей: Если после обновления компонентов нужно откатить устройство с V300R022C10SPC100 или новее до V300R019C10SPC600, V300R019C13SPC200 или V300R021C00SPC200, сначала откатитесь до V300R022C00SPC100. Для отката на версии старше V300R022C00SPC100 задайте патчем для следующего запуска стартовый патч нужной версии или новее: для V300R019C10SPC600 и V300R019C13SPC200 это V300R019SPH380, для V300R021C00SPC200 это V300R021SPH180.

Суммарная мощность установленных карт не должна превышать 42 Вт. Если нужно больше, обратитесь в техподдержку. В AR6140E-9G-2AC две карты WSIC-8GE-T вместе не ставятся.

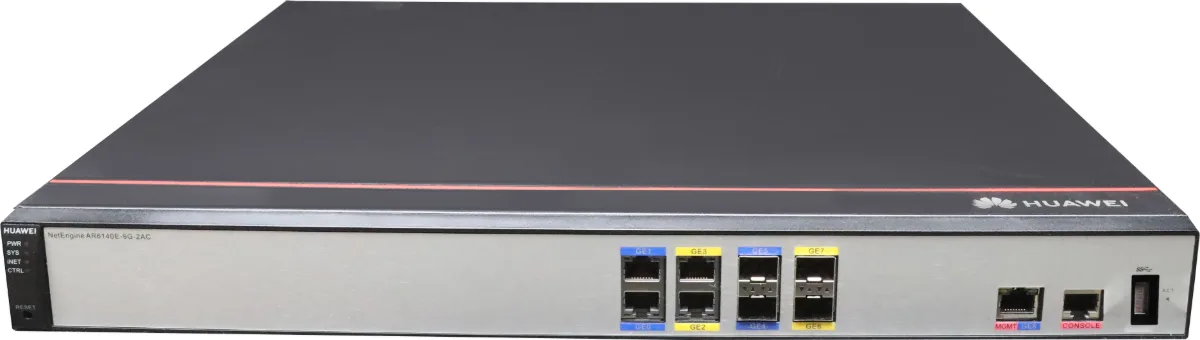

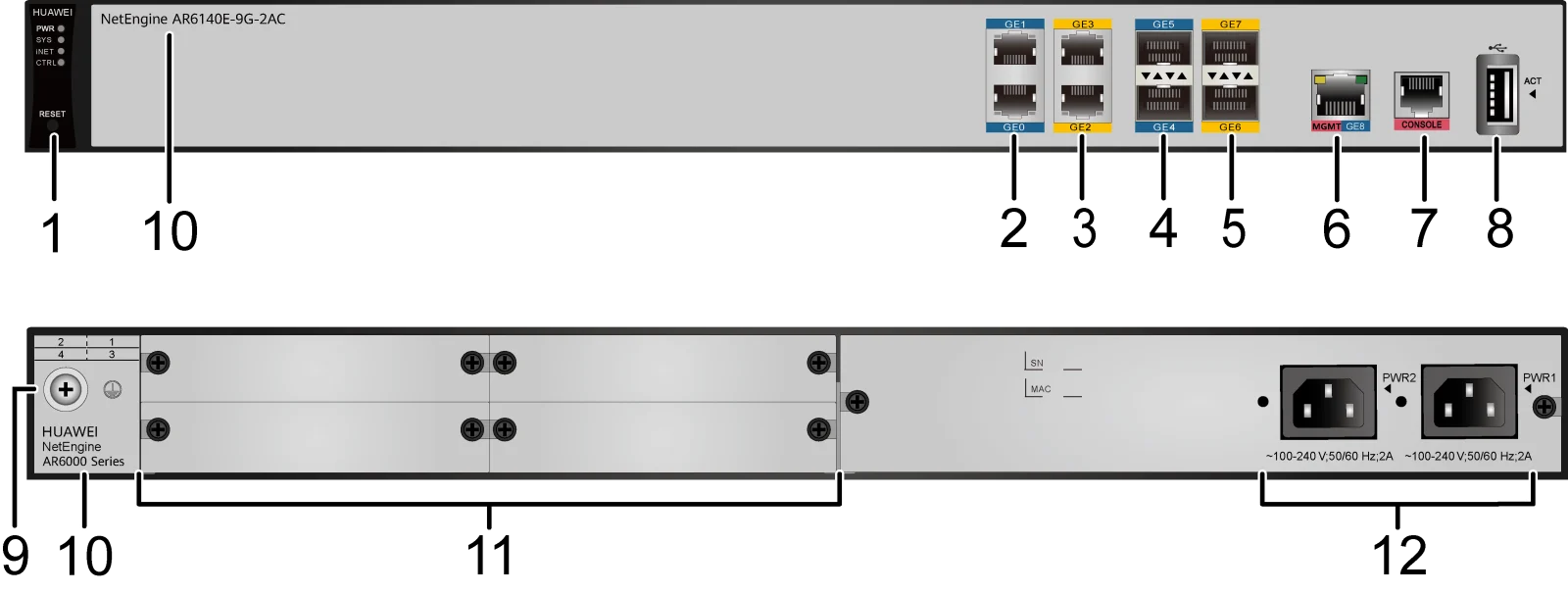

Портовая панель

1Кнопка RESET. Удержание от пяти секунд: если маршрутизатор не настроен, консоль не подключена и пользователи не вошли, он обращается в центр регистрации устройств вендора и получает адрес облачной платформы для развёртывания. Если маршрутизатор настроен, удержание от пяти секунд сбрасывает настройки к заводским. Короткое нажатие просто перезагружает.
2Порт LAN: два медных порта GE
3Порты WAN: два медных порта GE
4Порты LAN: два оптических порта GE
5Порты WAN: два оптических порта GE
6Порт LAN: один медный порт GE
7Консольный интерфейс
8Интерфейс USB 2.0, режим хоста
9Точка заземления
10Наклейка с моделью
11Четыре слота SIC
12Два разъёма питания AC

Порты и интерфейсы

Порт	Разъём	Описание	Что подходит
Консольный интерфейс	RJ45	Консольный интерфейс подключают к терминалу для настройки с места. Стандарт RS-232, режим дуплексный UART, тип оборудования DCE.	Консольный кабель
Порт LAN: два медных порта GE	RJ45	Медные порты GE с автовыбором 10, 100 или 1000 Мбит/с принимают и передают данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Любой порт GE со стороны LAN настраивается как порт WAN.	Кабель Ethernet
Порты WAN: два медных порта GE	RJ45	Медный порт GE с автовыбором 10, 100 или 1000 Мбит/с принимает и передаёт данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м.	Кабель Ethernet
Порты LAN: два оптических порта GE	LC/PC	Оптический порт GE принимает и передаёт данные на 100 или 1000 Мбит/с. Параметры порта зависят от оптического модуля. Стандарт IEEE 802.3z. Любой порт GE со стороны LAN настраивается как порт WAN.	Оптический модуль. Подходят модули FE SFP и eSFP, GE eSFP, а начиная с V300R023C00 ещё и модули GPON и EPON, а также медные модули GE SFP
Порты WAN: два оптических порта GE	LC/PC	Оптический порт GE принимает и передаёт данные на 100 или 1000 Мбит/с. Параметры порта зависят от оптического модуля. Стандарт IEEE 802.3z.	Оптический модуль. Подходят модули FE SFP и eSFP, GE eSFP, а начиная с V300R023C00 ещё и модули GPON и EPON, а также медные модули GE SFP
Порт LAN: один медный порт GE	RJ45	Медный порт GE с автовыбором 10, 100 или 1000 Мбит/с принимает и передаёт данные на этих скоростях. Стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3ab, полный дуплекс, дальность до 100 м. Порт GE8 служит портом управления: через него работает веб-интерфейс и развёртывание по почте. Любой порт GE со стороны LAN настраивается как порт WAN.	Кабель Ethernet
Интерфейс USB 2.0, режим хоста	USB 2.0 Type A	Интерфейс USB 2.0 даёт скорость до 480 Мбит/с. Стандарт USB 2.0, режим хоста.	Накопитель с поддержкой USB 2.0

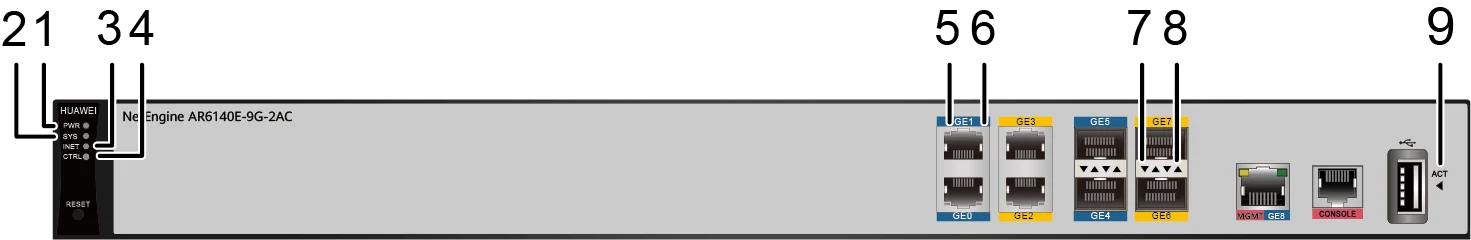

Индикаторы и кнопки

1. Индикатор питания PWR	2. Индикатор SYS	3. Индикатор iNET
4. Индикатор CTRL	5 и 6. Индикаторы медных портов с GE0 по GE3 и GE8	7 и 8. Индикаторы оптических портов с GE4 по GE7
9. Индикатор ACT порта USB	-	-

PWRИндикатор питания PWR

зелёный, горит ровноМаршрутизатор питается от встроенного блока, режим нормальный.
не горитМаршрутизатор не включён.

SYSИндикатор SYS

зелёный, мигает медленноСистема работает нормально.
зелёный, мигает быстроСистема включается или перезапускается.
красный, горит ровноЕсть неисправность, влияющая на работу. Сама она не устранится, нужно вмешательство инженера.
не горитСистемное ПО не работает или идёт сброс.

iNETИндикатор iNET

зелёный, горит ровноСетевая служба работает.
не горитСетевая служба недоступна.

CTRLИндикатор CTRL

зелёный, горит ровноУстройство под управлением контроллера.
зелёный, мигаетУстройство подключается к контроллеру.
не горитУстройство не под управлением контроллера.

Индикаторы медных портов с GE0 по GE3

зелёный, горит ровноСоединение установлено.
зелёный, не горитСоединения нет.
жёлтый, мигаетИдёт передача или приём данных.
жёлтый, не горитДанные не передаются и не принимаются.

Индикаторы оптических портов с GE4 по GE7

зелёный, горит ровноСоединение установлено.
зелёный, не горитСоединения нет.
жёлтый, мигаетИдёт передача или приём данных.
жёлтый, не горитДанные не передаются и не принимаются.

ACTИндикаторы ACT и USB

зелёный, горит ровноСистема обновлена или настроена с USB-накопителя.
зелёный, мигаетИдёт обновление или настройка с USB-накопителя.
красный, горит ровноОбновление или настройка с USB-накопителя не удались.
не горитНакопитель не подключён, либо неисправен порт USB или сам индикатор.

Кнопки и обозначения на корпусе

Обозначение на корпусе	Название	Описание
RESET	Кнопка RESET	Кнопка перезагружает маршрутизатор. Удержание от пяти секунд сбрасывает настройки к заводским, короткое нажатие просто перезагружает. Перезагрузка прерывает работу сети, поэтому нажимайте кнопку осознанно.

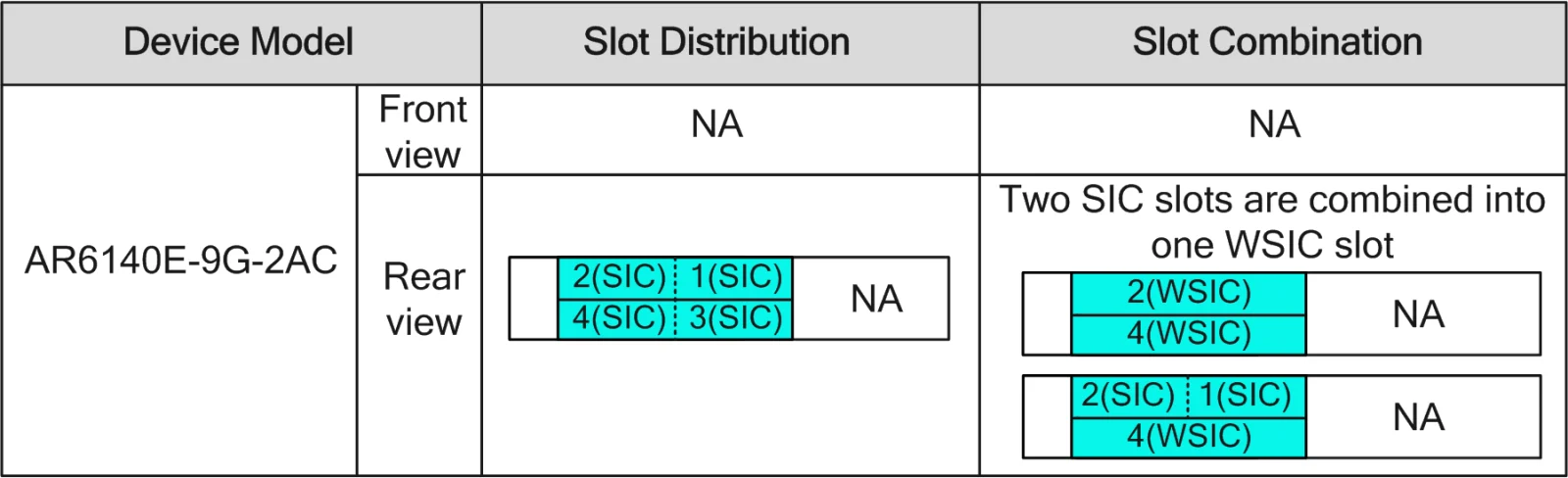

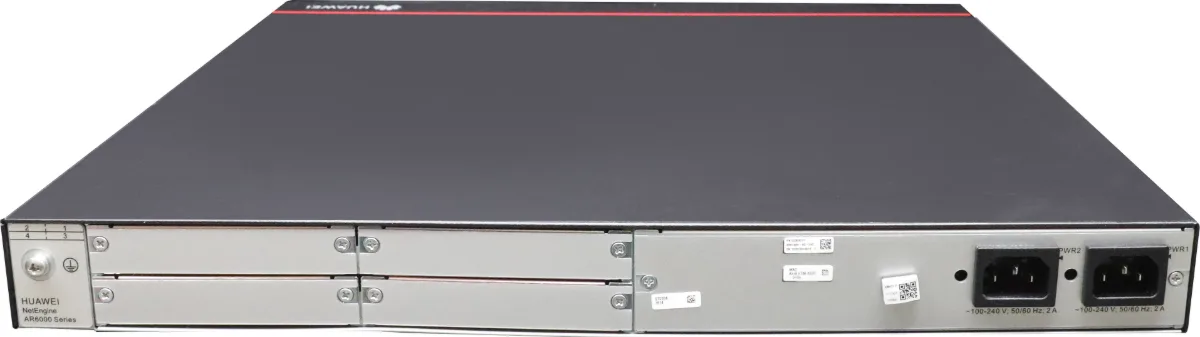

Слоты

Тип слота	Номер слота	Направление слота	Примечание
SIC	1	Поперечное	Слоты 1 и 2 объединяются в новый слот 2 типа WSIC.
SIC	2	Поперечное	Слоты 1 и 2 объединяются в новый слот 2 типа WSIC.
SIC	3	Поперечное	Слоты 3 и 4 объединяются в новый слот 4 типа WSIC. Если в маршрутизаторе одна карта WSIC, её ставят только в слот 4.
SIC	4	Поперечное	Слоты 3 и 4 объединяются в новый слот 4 типа WSIC. Если в маршрутизаторе одна карта WSIC, её ставят только в слот 4.

Совместимые модули и кабели

Консольный кабель

Консольный кабель

Консольный кабель

Параметр	Значение
Парт-номер	02311CKR
Модель	A0602443039
Описание	Функциональный модуль, корпоративные сети, RJ45-DB9-3M, переходник RJ45 на DB9, консольный кабель, 3 м
Длина кабеля, м	3 м
Тип разъёма X1	RJ45
Тип разъёма X2	DB9

Подключение
Назначение контактов
Технические характеристики

Кабель Ethernet

Кабель Ethernet

Кабель Ethernet

Описание	Парт-номер	Модель	Длина кабеля	Тип разъёма X1	Тип разъёма X2
Одиночный кабель, прямой, 2,00 м, MP8-I, CC4P0.5GY, MP8-I, без экрана, DL3470d	04024336	S-8-0.4-RJ45-5	2 м	RJ45	RJ45
Сигнальный кабель, экранированный прямой, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070006	CSST00301	3 м	RJ45	RJ45
Сигнальный кабель, экранированный перекрёстный, 3 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070007	C00SCNC03	3 м	RJ45	RJ45
Сигнальный кабель, экранированный прямой, 2,0 м, MP8-II, CC4P0.5GY(S), MP8-II, FTP	04070050	S-8-0.4-RJ45-2	2 м	RJ45	RJ45
Симметричная витая пара, 100 Ом, SFTP CAT5E, 0,53 мм, 24AWG, 4 пары, чёрный, для улицы	25050238	CAT5e SFTP, 4 пары, 24AWG	Длина под заказ	Нет. Парт-номер подходящего разъёма RJ45 это 14080232.	Нет. Парт-номер подходящего разъёма RJ45 это 14080232.

Прямой или перекрёстный кабель выбирают по схеме сети. Там, где сильные электромагнитные помехи, лучше брать экранированные кабели Ethernet. Если кабель нужно нарастить, на каждый кабель берут один соединитель (парт-номер 14080099) и один удлинитель.

Подключение
Внешний вид и устройство
Назначение контактов
Технические характеристики

Оптические модули FE SFP&eSFP

S-SFP-FE-LH40-SM1310
SFP-FE-LX-SM1310-BIDI
SFP-FE-LX-SM1550-BIDI
SFP-FE-SX-MM1310
eSFP-FE-LX-SM1310

Оптические модули GE eSFP

LE2MGSC40DE0 (одноволоконный двунаправленный)
LE2MGSC40ED0 (одноволоконный двунаправленный)
S-SFP-GE-LH40-SM1310
S-SFP-GE-LH40-SM1550
S-SFP-GE-LH80-SM1550
SFP-GE-LX-SM1310
SFP-GE-LX-SM1310-BIDI
SFP-GE-LX-SM1490-BIDI
eSFP-GE-SX-MM850
OGSC40DD0 (промышленное исполнение)
OGSM01880 (промышленное исполнение)
SFP-GE-BX-D1-I (промышленное исполнение)
SFP-GE-BX-U1-I (промышленное исполнение)
SFP-GE-EX-C
SFP-GE-LX10-C
SFP-GE-SX-C

Медные модули GE SFP

Для этой модели: начиная с версии V300R023C00.

SFP-1000BaseT
SFP-1000BaseT-G2

Габариты, монтаж и условия эксплуатации

Параметр	Значение
Способ установки	В стойку
Габариты без упаковки В×Ш×Г, мм	Базовые габариты без выступающих частей: 44,4 × 442,0 × 428,2 мм. Наибольшие габариты, где глубина считается от портов до ручки на задней панели: 44,4 × 442,0 × 431,2 мм
Габариты с упаковкой В×Ш×Г, мм	175 × 550 × 710 мм
Вес с упаковкой, кг	7,75 кг
Вес без упаковки, кг	5,35 кг
Шум при обычной температуре, звуковая мощность, дБ(А)	49,9 дБ(А)
Рабочая температура, °C	от 0 до 45 °C
Рабочая влажность	от 5 до 95%, без конденсата
Рабочая высота над уровнем моря, м	< 5000 м
Температура хранения, °C	от −40 до +70 °C

Технические характеристики

Параметр	Значение
Высота корпуса, U	1 U
CPU	1,4 ГГц, 4 ядра
Оперативная память	4 ГБ
Флеш-память NAND	1 ГБ
Консольный порт	RJ45
RTC	Поддерживается
Порты LAN	2 порта GE SFP и 3 медных порта GE
Порты WAN	2 порта GE SFP и 2 медных порта GE
Число слотов плат	4
Слоты MIC: по умолчанию и максимум	0/0
Слоты SIC: по умолчанию и максимум	4/4
Слоты WSIC: по умолчанию и максимум	0/2
Слоты XSIC: по умолчанию и максимум	0/0
Резервирование плат управления	Не поддерживается
Вход RPS	Не поддерживается
PoE	Не поддерживается
Степень защиты IP	IP20
Наработка на отказ, лет	64,50
Время восстановления, ч	2
Наличие	0.9999964601
Типовая мощность, Вт	22 Вт
Максимальная мощность, Вт	28 Вт
Тип питания	Встроенный блок AC
Число блоков питания	2
Номинальное входное напряжение, В	от 100 до 240 В, 50 или 60 Гц
Диапазон входного напряжения, В	от 90 до 264 В, от 47 до 63 Гц
Наибольший входной ток, А	2 А
Наибольшая выходная мощность, Вт	70 Вт
Резервирование питания	Два блока питания с резервированием 1:1
Тип вентиляторов	Встроенный
Число вентиляторных модулей	2
Охлаждение	Воздушное
Обдув	Обдув слева направо
Тревога по перегреву	Поддерживается

Совместимые комплектующие

Парт-номер 50010491
Интерфейсная плата Huawei SIC-1V35B-AM
Интерфейсная плата
По запросу
Парт-номер 50010490
Интерфейсная плата Huawei SIC-4FXS
Интерфейсная плата
По запросу
Парт-номер 0302012564
Интерфейсная плата Huawei SIC-1LTE4-EA
Интерфейсная плата
По запросу
Парт-номер 02310QBJ
Оптический SFP-модуль Huawei SFP-10G-BXU1
SFP+, 10 Гбит/с, одномодовое, 1270 нм
По запросу
Парт-номер 02310QDT
Оптический SFP-модуль Huawei SFP-10G-BXD1
SFP+, 10 Гбит/с, одномодовое, 1330 нм
По запросу
Парт-номер 02315204
Оптический SFP-модуль Huawei eSFP-GE-SX-MM850
SFP, 1 Гбит/с, многомодовое, 850 нм
По запросу
Парт-номер 21241246
Кронштейн Huawei E200BMA3200
кронштейн
По запросу
