Уличная точка доступа Wi-Fi 6 Huawei AirEngine 6760R-51E
- Wi-Fi 6 (802.11ax)
- потоки 4+4
- Белый импорт. Таможенная декларация на единицу товара, договор с ООО и НДС.
- Более 1 100 проектов, пять инженеров HCIE в штате. Совместимость и конфигурацию проверяем до оплаты.
- Гарантия и сервис по контракту, четыре уровня SLA.
Для какой задачи это исполнение
Старшая уличная точка: там, где нужно не просто покрытие вокруг мачты, а заданная зона. Внешние антенны позволяют направить сигнал вдоль дороги, вдоль ряда стеллажей на открытом складе, на перрон или на площадку между корпусами. Такую точку ставят на объекты, где покрытие считают, а не прикидывают. Заводское название исполнения Huawei AirEngine 6760R-51E, артикул 02353KCN-001.
Характеристики словами
Стандарт Wi-Fi 6, четыре пространственных потока в каждом диапазоне, антенны внешние. Четыре потока дают запас по суммарной скорости на плотной площадке. Внешние антенны это и гибкость, и лишняя работа: их выбирают, крепят и юстируют, а в спецификацию они входят отдельными позициями вместе с антенными кабелями.
Что докупить
Антенны нужного сектора и антенные кабели, кронштейн под столб или мачту, грозозащиту на вводе и заземление, коммутатор с PoE. Класс питания сверяем по паспорту: старшее уличное исполнение требовательнее младших. Если антенны и диаграмму подбирать не хочется, смотрят точку со встроенными антеннами.
Внешние антенны требуют дисциплины в спецификации. Антенна, антенный кабель, разъёмы и герметизация соединений идут отдельными позициями, и забытый пункт останавливает монтаж на объекте. Ещё один частый промах это длина антенного кабеля: чем он длиннее, тем больше потери, поэтому антенну стараются держать рядом с точкой, а не тянуть к ней десяток метров.
Соседние исполнения
Уличное исполнение со встроенными антеннами и меньшим бюджетом это AirEngine 5761R-11. Для улицы на Wi-Fi 7 есть AirEngine 5776I-X6H. Полный список исполнений на странице серии AirEngine 6760R. Соседние серии собраны в категории «Точки доступа AirEngine».
Наличие и поставка
На складе в Китае 41 шт, AirEngine 6760R-51E уходит в отгрузку сразу. До Москвы 14 рабочих дней от оплаты, таможня входит в срок. Цена 96 418 ₽ с НДС 22 %, договор с российским ООО, расчёты в рублях. Комплектность питания подтверждаем в расчёте. Позиции из блока о докупаемом добавляем в тот же счёт и везём одной партией. Счёт по запросу с этой страницы, ответ в тот же рабочий день.
Вопросы и ответы
Какие антенны выбрать
По форме зоны, которую надо закрыть. Широкий сектор берут на открытую площадку вокруг мачты, узконаправленную антенну на дорогу, причал или пролёт между корпусами. Выбор влияет и на дальность, и на помехи соседним точкам, поэтому набор антенн считают вместе с расстановкой, а не отдельно от неё.
Чем оправданы четыре потока
Плотностью клиентов и суммарной скоростью на площадке. Одному телефону четыре потока не нужны, он умеет один или два. Разница проявляется, когда под точкой работают десятки устройств: она успевает обслужить больше клиентов за то же время. На пустой территории эта разница не окупается.
Что с монтажом на мачту
Кронштейн, антенны и кабельные сборки закладывают в спецификацию отдельно, вместе с грозозащитой и заземлением. Отдельно смотрят длину трассы до коммутатора: сто метров витой пары это предел, дальше ставят промежуточный узел или тянут оптику. Юстировку направленных антенн делают на месте, по замеру.
Когда отгрузите
Позиция в наличии на складе в Китае. Срок поставки 14 рабочих дней до Москвы с таможенным оформлением. Цена в рублях, НДС 22 %, артикул для счёта 02353KCN-001. Антенны, кабели, кронштейны, грозозащиту и коммутатор с PoE подбираем отдельными строками.
Что с гарантией
| Стандарт Wi-Fi | Wi-Fi 6 (802.11ax) |
|---|---|
| Место установки | улица |
| Пространственные потоки | 4+4 |
| Антенны | внешние |
| Типовая мощность, Вт | 30,1 |
| Вес брутто, кг | 5 |
| Вес нетто, кг | 3,1 |
| Максимальная мощность, Вт | 35,3 |
| Габариты В×Ш×Г, мм | 85 × 270 × 220 |
| Серия | AirEngine 6760R |
| Единица поставки | штука |
| Снятие с продажи | 2026-12-31 |
| Окончание поддержки | 2031-12-31 |
Документация Huawei
Об устройстве
Исполнение AirEngine 6760R-51E, парт-номер 02353KCN-001. Состав: уличная точка доступа 802.11ax, два диапазона 4 + 4, внешняя антенна, BLE.
Первая версия ПО, в которой поддержан этот парт-номер, это V200R021C10SPC100.
У устройства несколько парт-номеров, они отличаются партией выпуска. Программные возможности одинаковые, а минимальная поддерживаемая версия разная. Немного различаются и аппаратные параметры: вес, потребление.

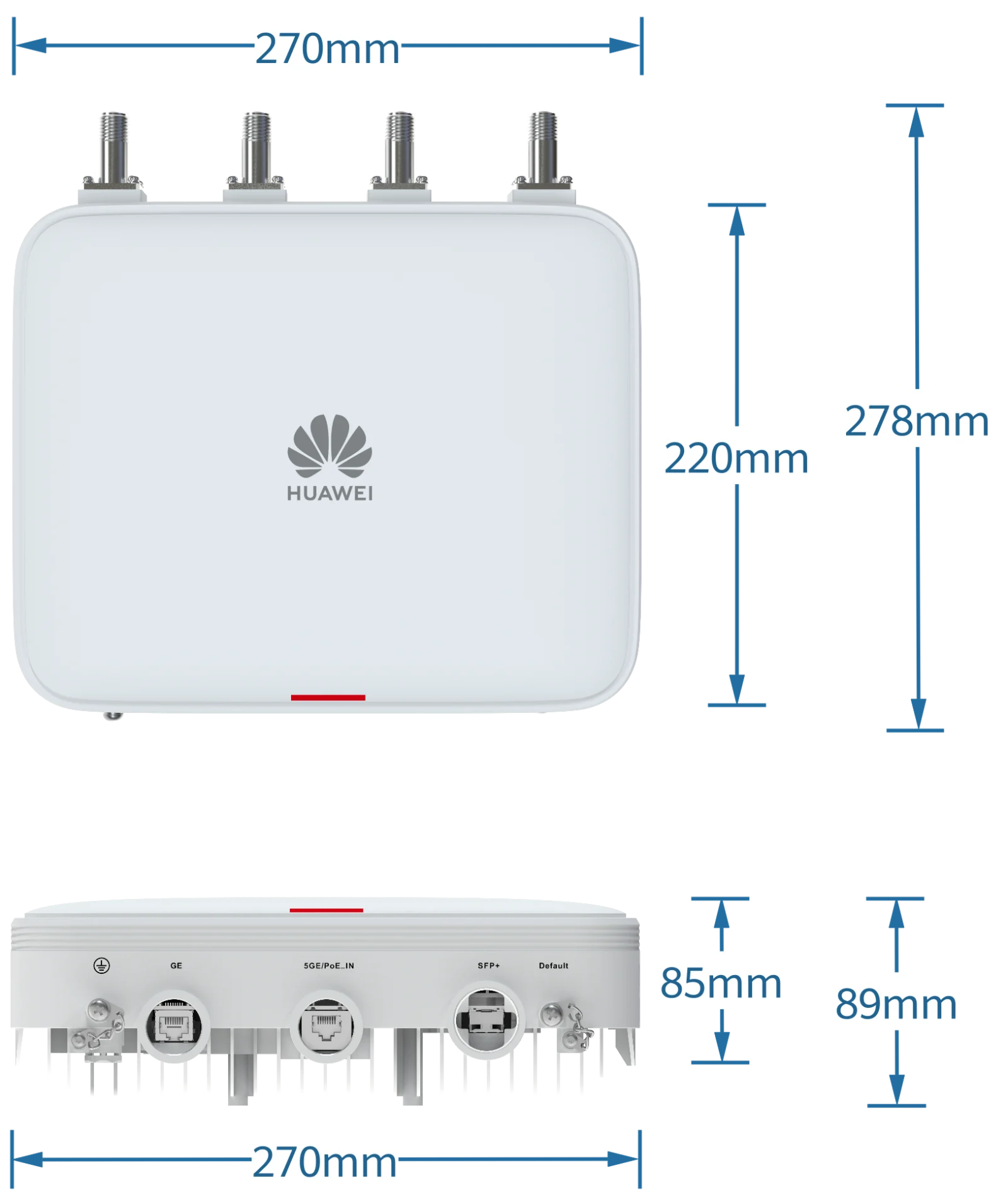

Внешний вид

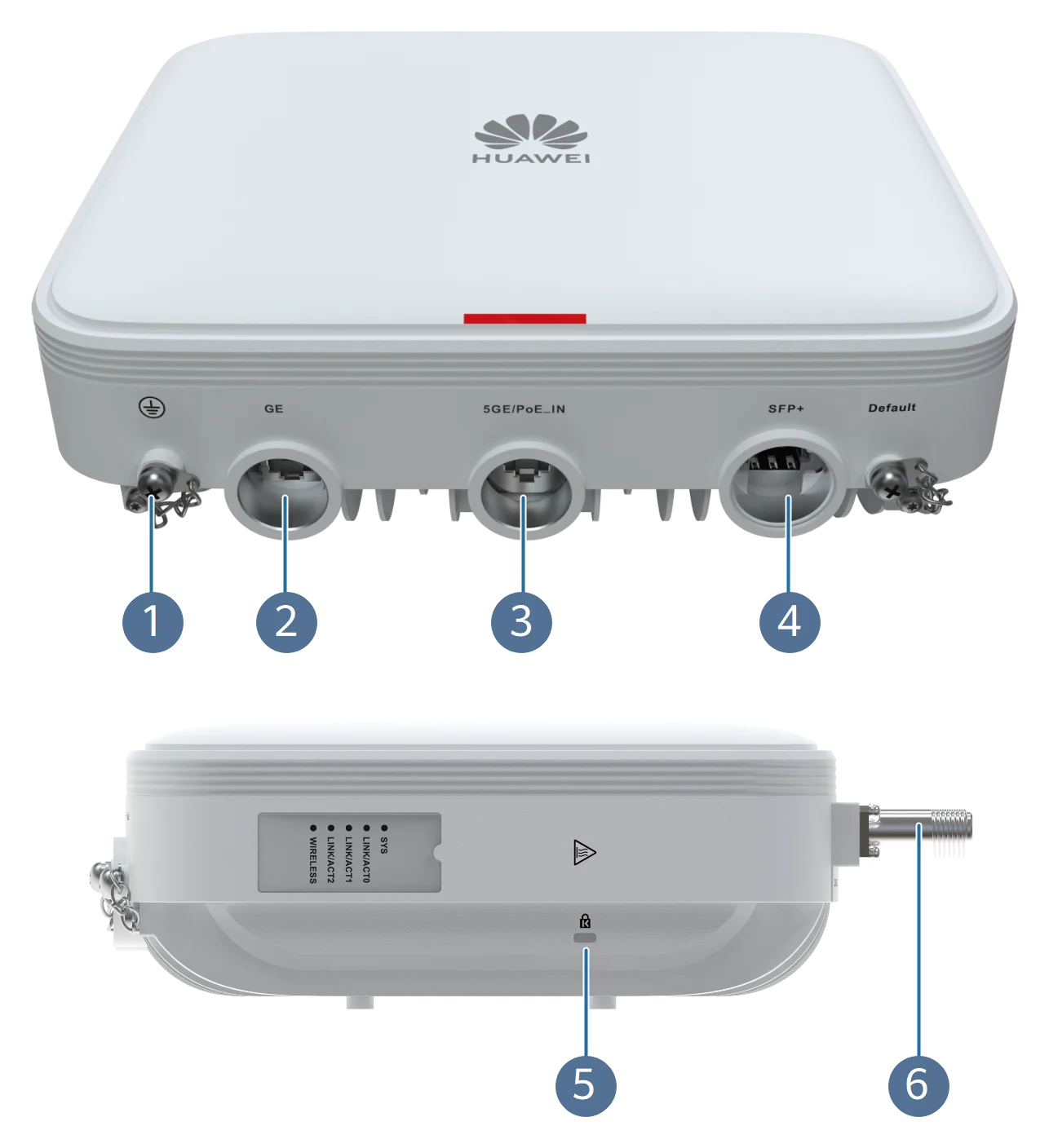

Порты и интерфейсы
- 1Винт заземления
- 2GE
- 35GE с питанием PoE на входе
- 4SFP+
- 5Слот замка Kensington
- 6Радиочастотный разъём
| Порт | Разъём | Описание | Что подходит |
|---|---|---|---|
| 5GE с питанием PoE на входе | RJ45 | Медный порт Ethernet с автовыбором 100, 1000, 2500 или 5 000 Мбит/с, подключается к проводной сети и принимает питание PoE | Сетевой кабель |
| SFP+ | SFP+ | Оптический порт Ethernet с автовыбором 1 или 10 Гбит/с, работает с подходящим оптическим модулем | Оптический модуль |
| GE | RJ45 | Медный порт Ethernet с автовыбором 10, 100 или 1 000 Мбит/с для подключения к проводной сети. | Сетевой кабель |

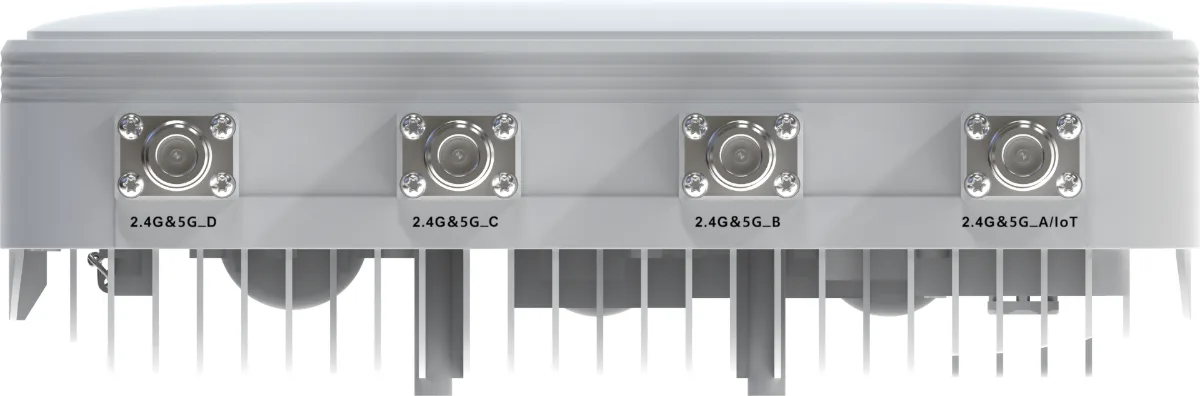

| Антенный разъём | N-Type, гнездо | Сопротивление 50 Ом, подключается внешняя антенна для приёма и передачи, поддерживаются двухдиапазонные антенны 2,4 и 5 ГГц. | Антенна |

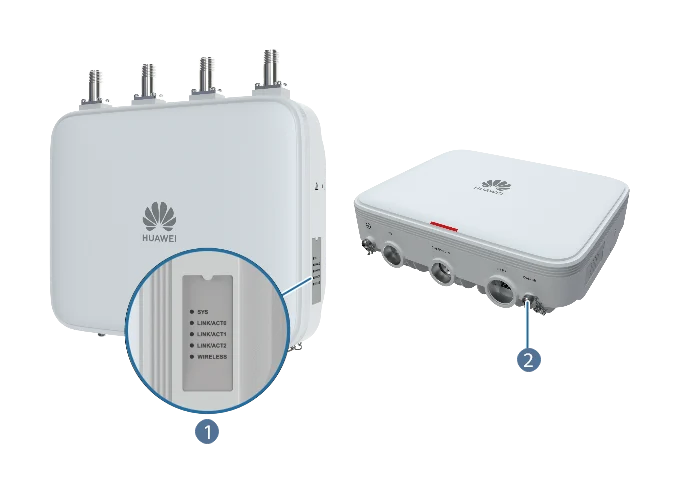

Индикаторы и кнопки
LINK/ACT0, LINK/ACT1 и LINK/ACT2 показывают состояние портов 5GE/PoE_IN, GE и SFP+ соответственно.
Индикатор WIRELESS показывает состояние беспроводного канала и каждые 20 секунд переключается между зелёным для радиомодуля 0 и жёлтым для радиомодуля 1. Работает начиная с V200R022C00.
- 1Индикатор
- 2Кнопка сброса Default
- не горитСистема не работает.
- зелёный, горит ровноПитание только что подано, либо система запускается после сброса, либо запускается система верхнего уровня.
- зелёный, мигает один раз и остаётся горетьПосле снятия аппаратного сброса и запуска ПО индикатор мигает один раз, затем горит ровно до старта системы нижнего уровня.
- зелёный, мигает медленно, 0,5 ГцТочка доступа работает, соединение Ethernet в норме, клиенты подключены. Состояние доступно начиная с V200R022C00.
- зелёный, мигает медленно, 0,2 ГцТочка доступа работает, соединение Ethernet в норме. Начиная с V200R022C00 это же состояние означает, что клиентов нет.
- зелёный, мигает раз в 0,25 с, 4 ГцЗапускается система нижнего уровня, идёт обновление ПО. После загрузки точка доступа запрашивает подключение в режиме Fit или облачного управления. Индикатор остаётся в этом состоянии, пока подключение не пройдёт.
- жёлтый, красный и зелёный горят одновременно, поэтому оттенок смещён, мигает раз в 0,25 с, 4 ГцУдержание кнопки Default дольше шести секунд сбрасывает настройки к заводским. Работает начиная с V200R024C00.
- красный, горит ровноСбой системы.
- зелёный, мигаетСистема работает нормально, соединение Ethernet в норме.
- не горитРадиомодули или все виртуальные точки выключены, клиентов нет.
- зелёный для 2 ГГц, жёлтый для 5 ГГц, горит ровноК точке доступа подключены клиенты, но данные не передаются.
- зелёный для 2 ГГц, жёлтый для 5 ГГц, мигаетК точке доступа подключены клиенты и идёт трафик. Чем больше данных, тем чаще мигает индикатор.
- не горитТочка доступа не подключена к сети Mesh или сигнал крайне слабый.
- зелёный для 2 ГГц, жёлтый для 5 ГГц, мигает медленно, 0,5 ГцТочка доступа подключена к сети Mesh, сигнал слабый.
- зелёный для 2 ГГц, жёлтый для 5 ГГц, мигает раз в 0,25 с, 4 ГцТочка доступа подключена к сети Mesh, сигнал средний.
- зелёный для 2 ГГц, жёлтый для 5 ГГц, горит ровноТочка доступа подключена к сети Mesh, сигнал хороший.
Кнопки и обозначения на корпусе
| Обозначение на корпусе | Название | Описание |
|---|---|---|
| Default | Кнопка сброса | До V200R022C00SPC100: удержание кнопки дольше трёх секунд сбрасывает настройки к заводским и перезапускает устройство. С V200R022C00SPC100 по V200R023C10: короткое нажатие перезагружает, удержание дольше шести секунд сбрасывает к заводским настройкам, переводит в режим Fit и перезапускает. Начиная с V200R024C00 при удержании индикатор SYS мигает жёлтым, потому что красный и зелёный мигают одновременно, а дальше всё так же. |
Габариты, монтаж и условия эксплуатации
| Параметр | Значение |
|---|---|
| Способ установки | На стену, на столб |
| Габариты без упаковки В×Ш×Г, мм | 85 × 270 × 220 мм |
| Вес без упаковки, кг | 3,1 кг |
| Рабочая температура, °C | от −40 до +65 °C |
| Температура хранения, °C | от −40 до +85 °C |
| Рабочая влажность | Влажность при работе: от 0 до 100 %. Влажность хранения: от 5 до 95 % без конденсата |
| Рабочая высота над уровнем моря, м | от −60 до +5 000 м |
| Атмосферное давление, кПа | 53 … 106 кПа, ETSI 300 019-2-3 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Память | Флеш-память NAND 512 МБ и NOR 16 МБ |
| Консольный порт | Консоль по Bluetooth |
| Максимальная мощность, Вт | 35,3 Вт |
| Максимальное тепловыделение, БТЕ/ч | 120,4 БТЕ/ч |
| Тип питания | PoE |
| Диапазон входного напряжения, В | PoE: 802.3bt или 802.3at |
| Защита от импульсов по портам | 6 кА синфазная |
| Выход PoE | Не поддерживается |
| Всего физических портов | 1 порт 5GE (RJ45) с автовыбором 10, 100, 1000, 2500 или 5 000 Мбит/с, 1 порт GE (RJ45) с автовыбором 10, 100 или 1 000 Мбит/с и оптический порт 10GE (SFP+) с автовыбором GE или 10GE |
| Степень защиты от пыли и воды | IP68 |
| Заземление | Заземление |
| Защита антенного порта от импульсов, кА | Защита от импульсов 5 кА без внешних устройств защиты |
| Ветровая нагрузка | 67 м/с |
| USB | Не поддерживается |
| Слот IoT | Не поддерживается |
| BLE | BLE5.2 |
| Число радиомодулей | 2 |
| Диапазон частот | 2,4 ГГц и 5 ГГц |
| Пространственные потоки MIMO | Радиомодуль 0 на 2,4 ГГц: 4 × 4. Радиомодуль 1 на 5 ГГц: 4 × 4 |
| Стандарт Wi-Fi | 2,4 ГГц: 802.11b/g/n/ax. 5 ГГц: 802.11a/n/ac/ac Wave 2/ax |
| Радиоинтерфейс | Внешняя антенна |
| Усиление антенны | BLE: 5 дБи |
| Наибольшая мощность передатчика | 2,4 ГГц: 30 дБм. 5 ГГц: 30 дБм. Это суммарная мощность MIMO, то же самое что 24 дБм на цепь в каждом диапазоне. BLE: менее 10 дБм |
| Мощность на один радиомодуль, дБм | 2,4 ГГц: от −10 до 24 дБм на цепь. 5 ГГц: от −10 до 24 дБм на цепь |
| Наработка на отказ, лет | 91,9 |
| Время восстановления, ч | 0,5 |
| Стабильность частоты, ppm | +/-20 |
| Питание по 802.3bt | Ограничений по функциям нет. |
| Питание по 802.3at | Wi-Fi: работают 2,4 ГГц 2 × 2 и 5 ГГц 2 × 2 без потери мощности передатчиков. Проводная часть: медный порт 5GE опускается до GE, он работает в паре с оптическим портом SFP+, и одновременно активен только один из них. Медный порт GE недоступен. |
Совместимые комплектующие
Похожие позиции
- Парт-номер 02353KCM-001Уличная точка доступа Wi-Fi 6 Huawei AirEngine 6760R-51Wi-Fi 6 (802.11ax)·потоки 4+4По запросу

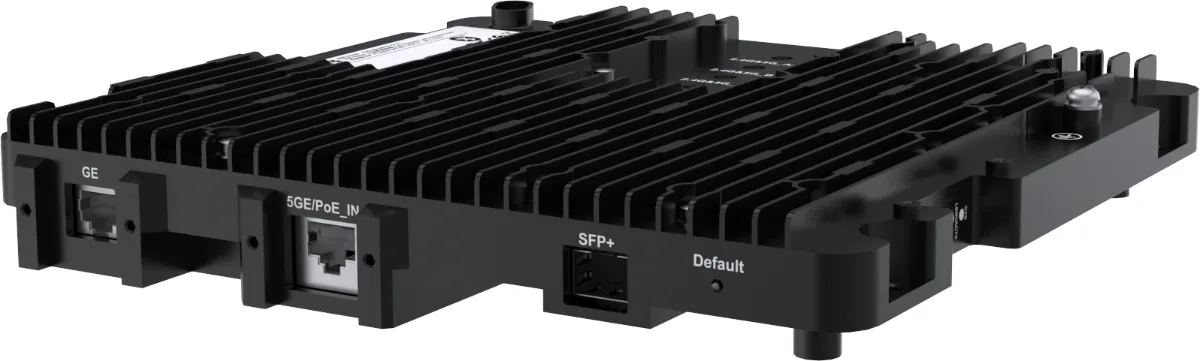

- Парт-номер 02353TJPТочка доступа Wi-Fi 6 Huawei AirEngine 6760-51EIWi-Fi 6 (802.11ax)·потоки 4+4По запросу
